UG NX软件：绘制锤子模型教程

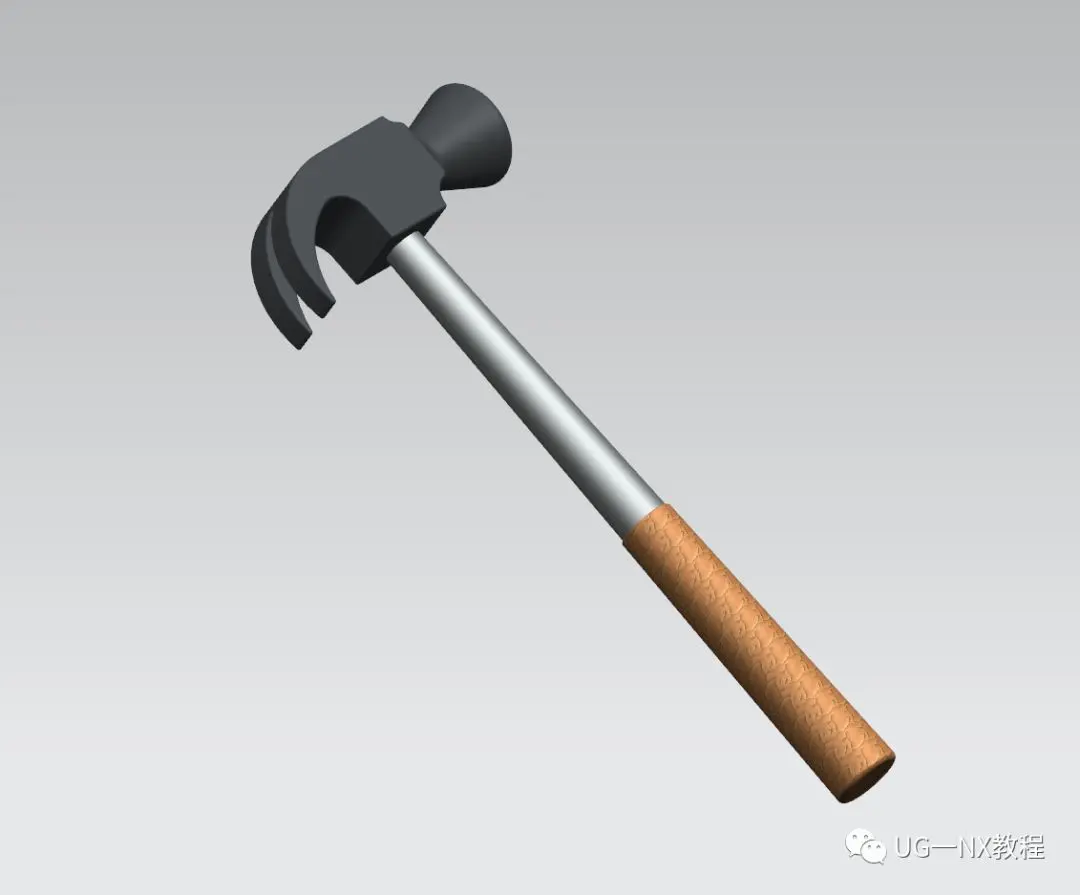

今天来用UG画个锤子，效果如下：

建模步骤：

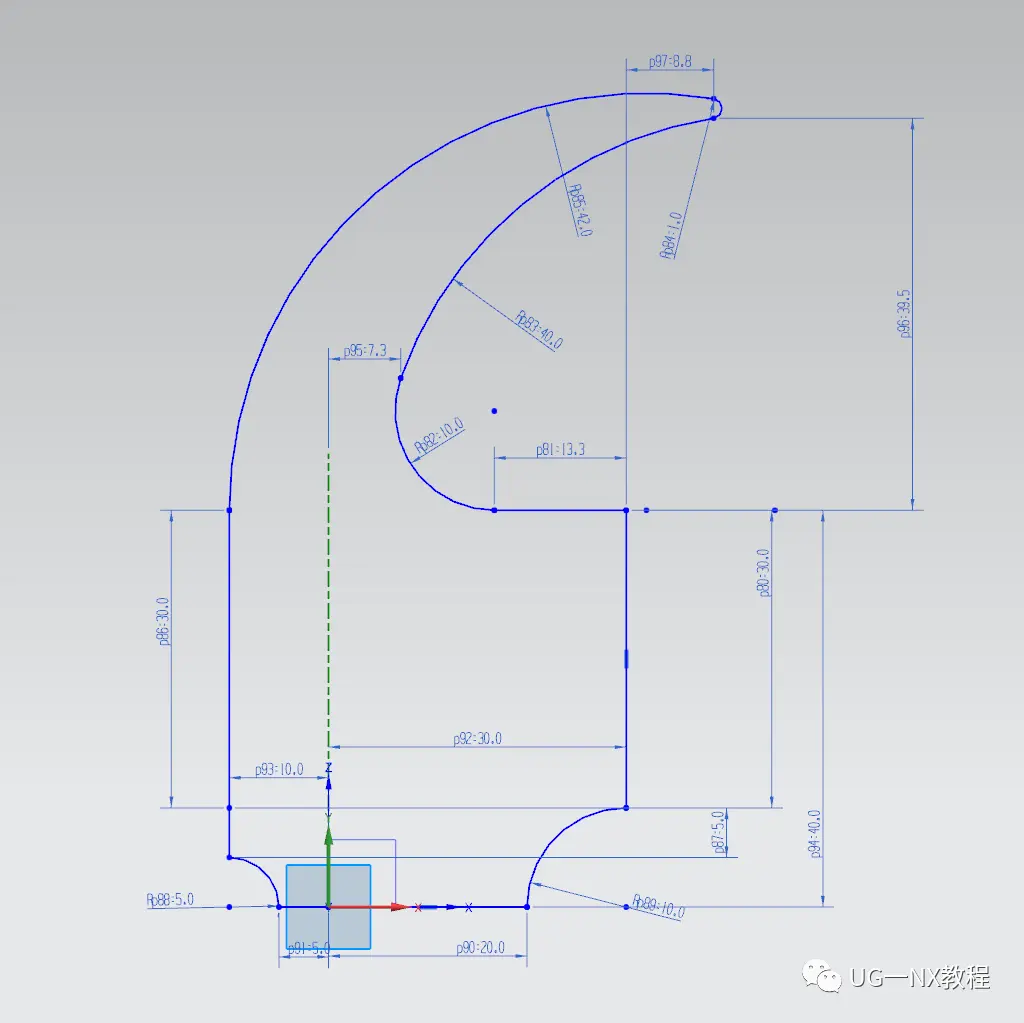

  首先绘制草图，大致如下

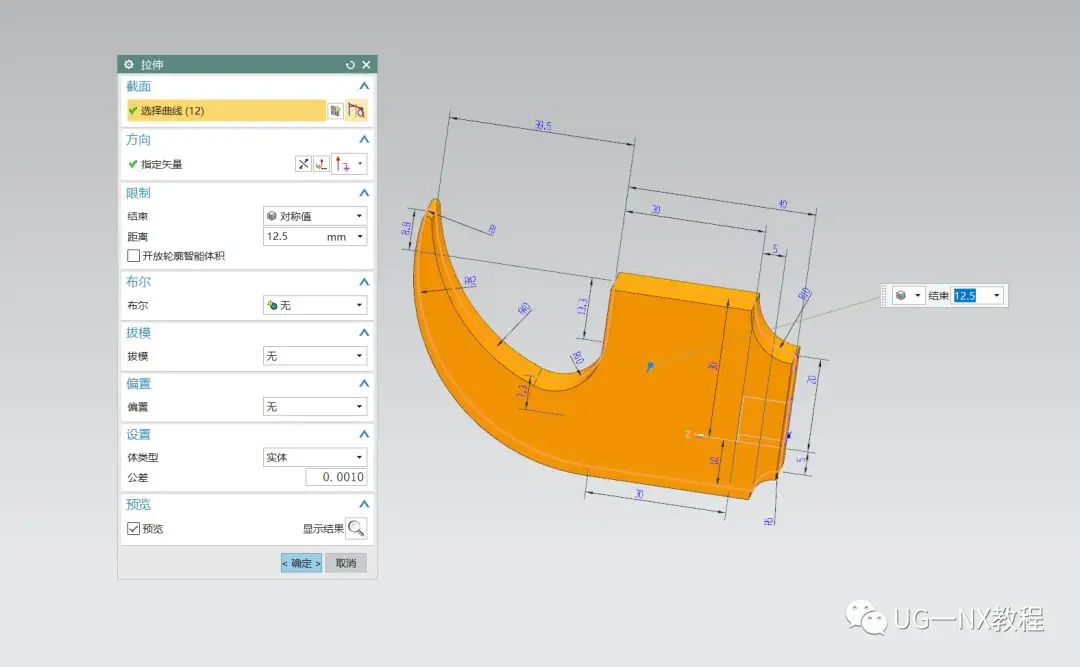

对称拉伸12.5mm

  在XY平面上绘制草图

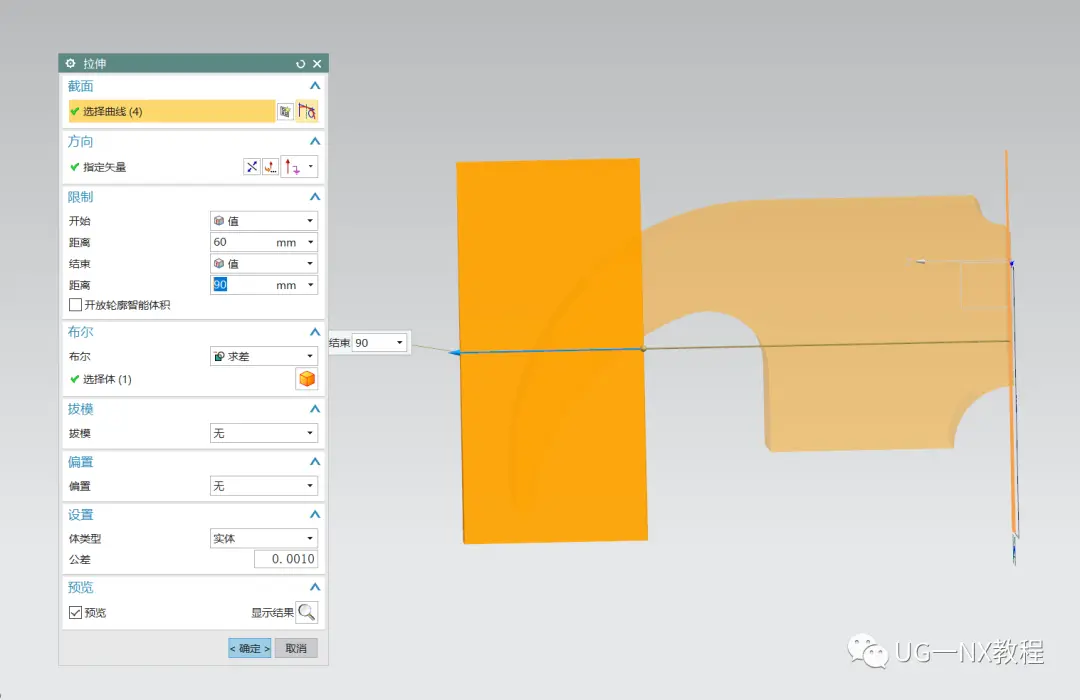

 拉伸求差注意起始位置

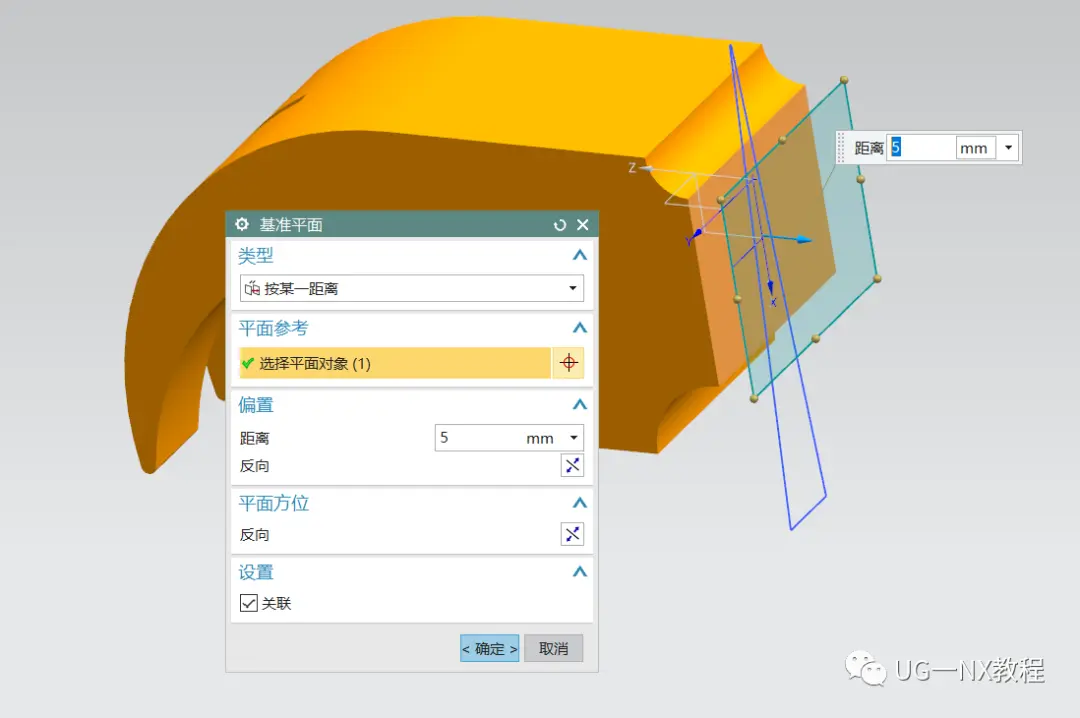

  新建距离XY平面5mm的基准面

  在此基准面上新建一个直径为20的圆

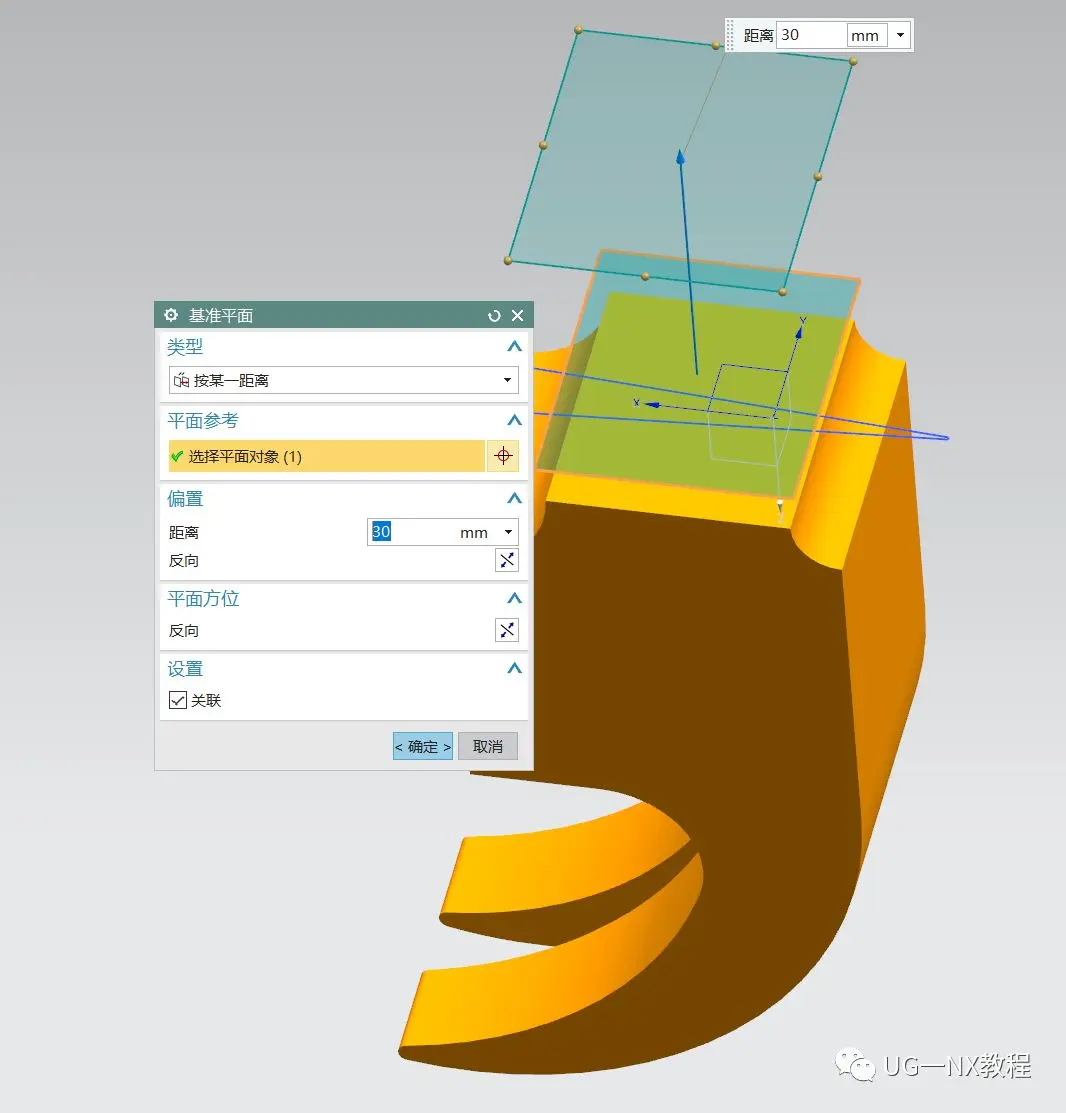

 再新建一个基准面，距离XY平面30mm

  在此基准面上新建一个直径为40的圆

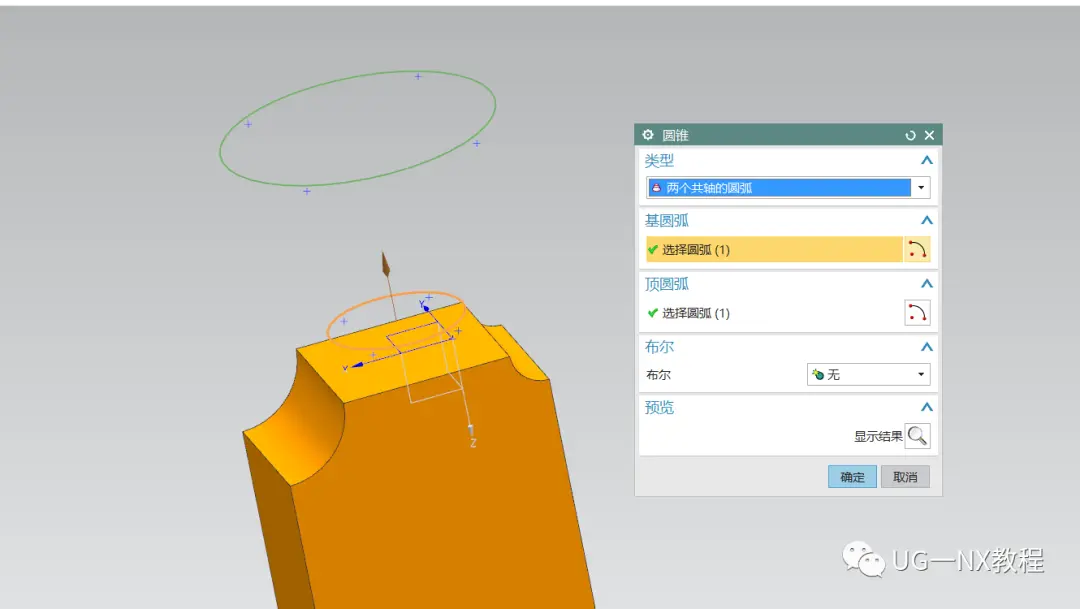

  两个圆做好后，点击圆锥，创建圆台

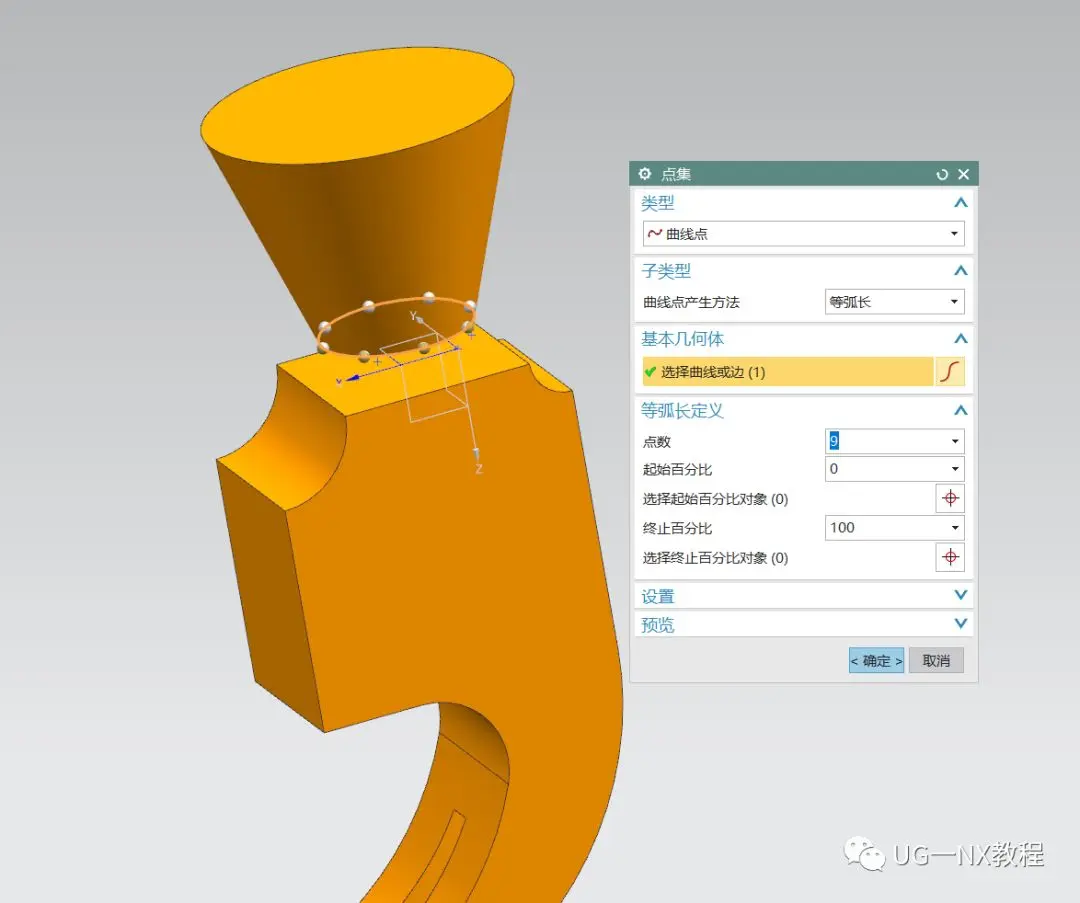

创建一个点集，为接下来做天圆地方做准备

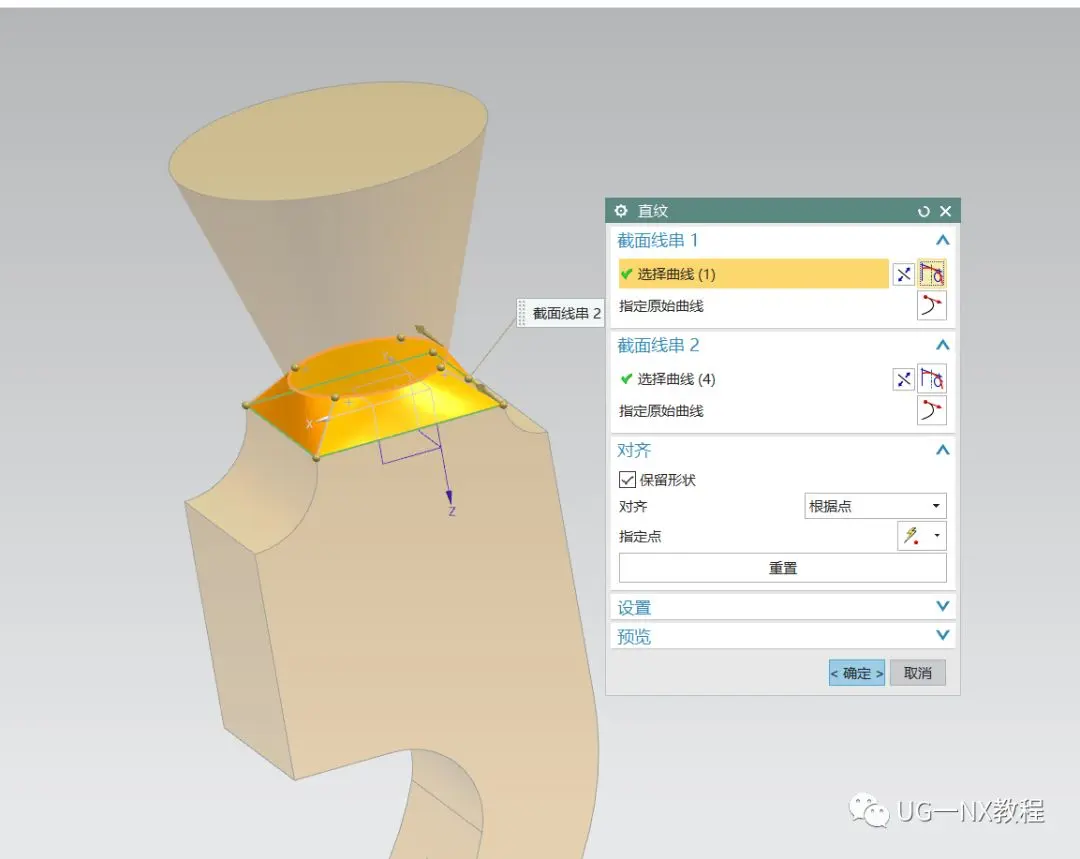

  选用直纹，做天圆地方，之前我们有讲过UG NX如何绘制天圆地方圆台

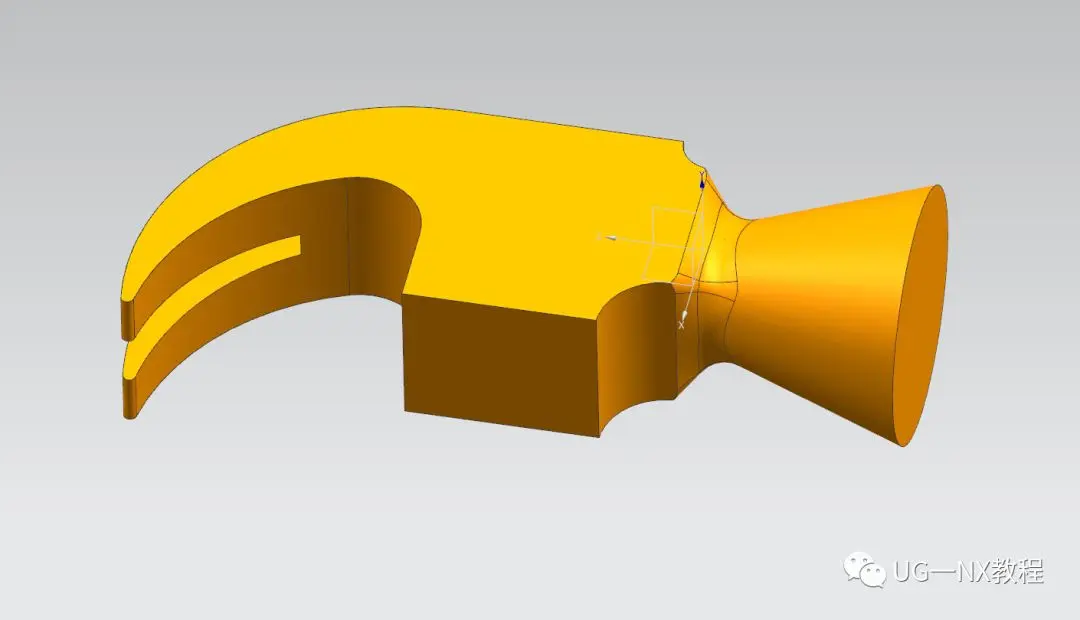

  整体求和后进行倒角

接下来做锤子柄了

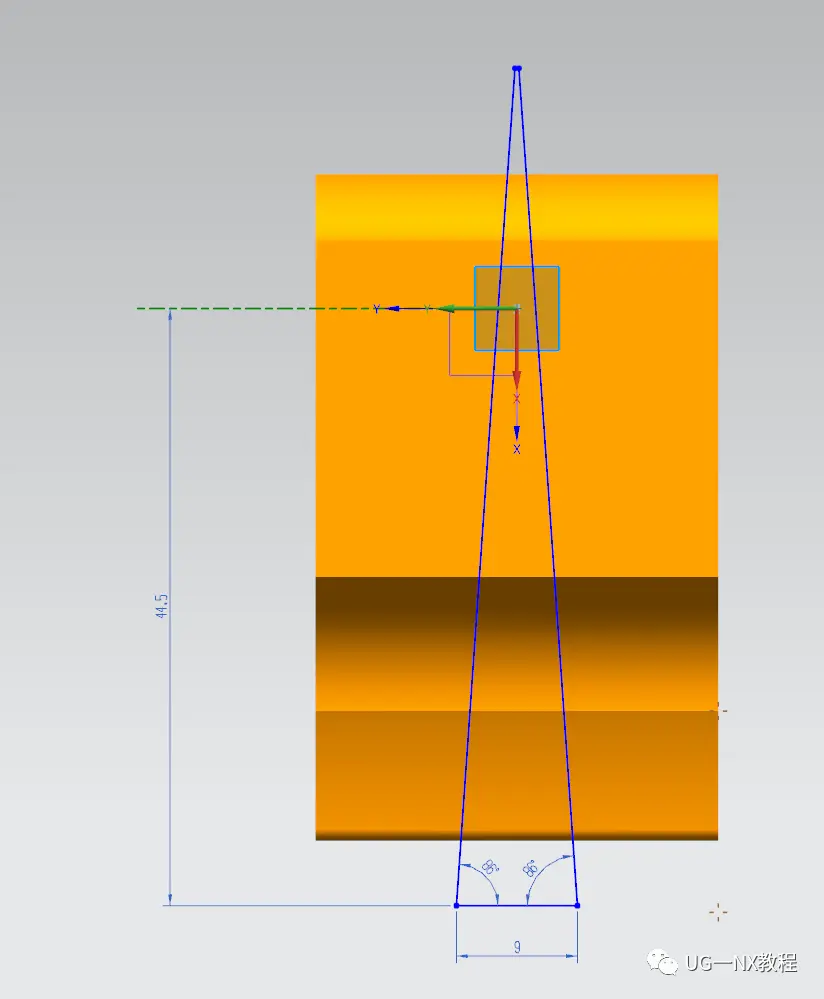

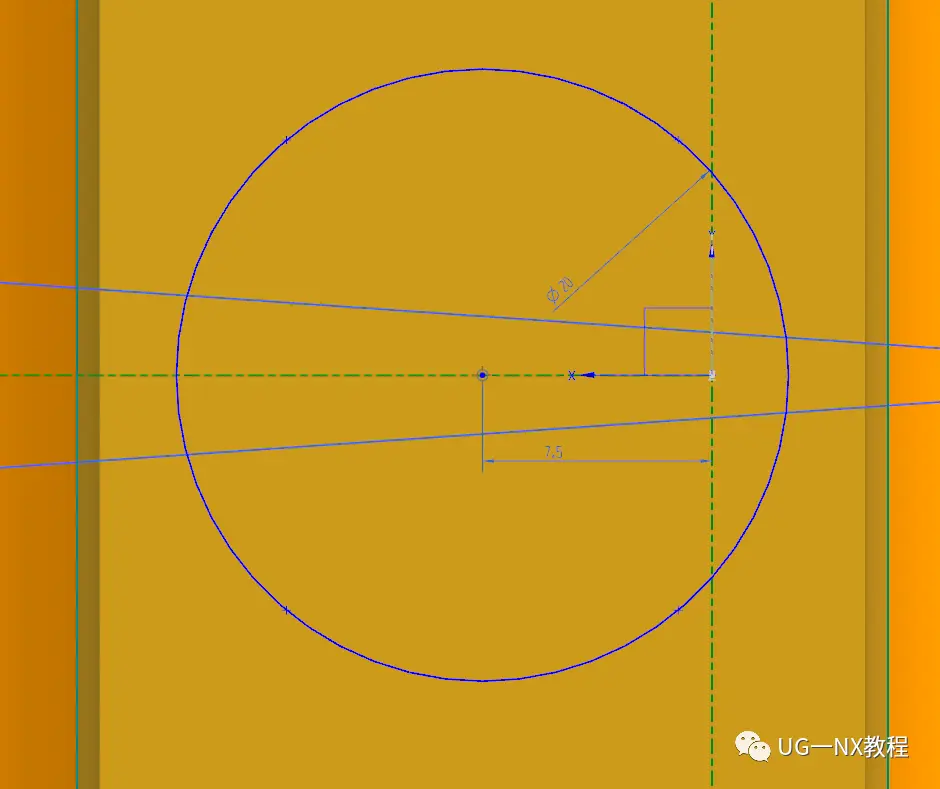

  绘制草图

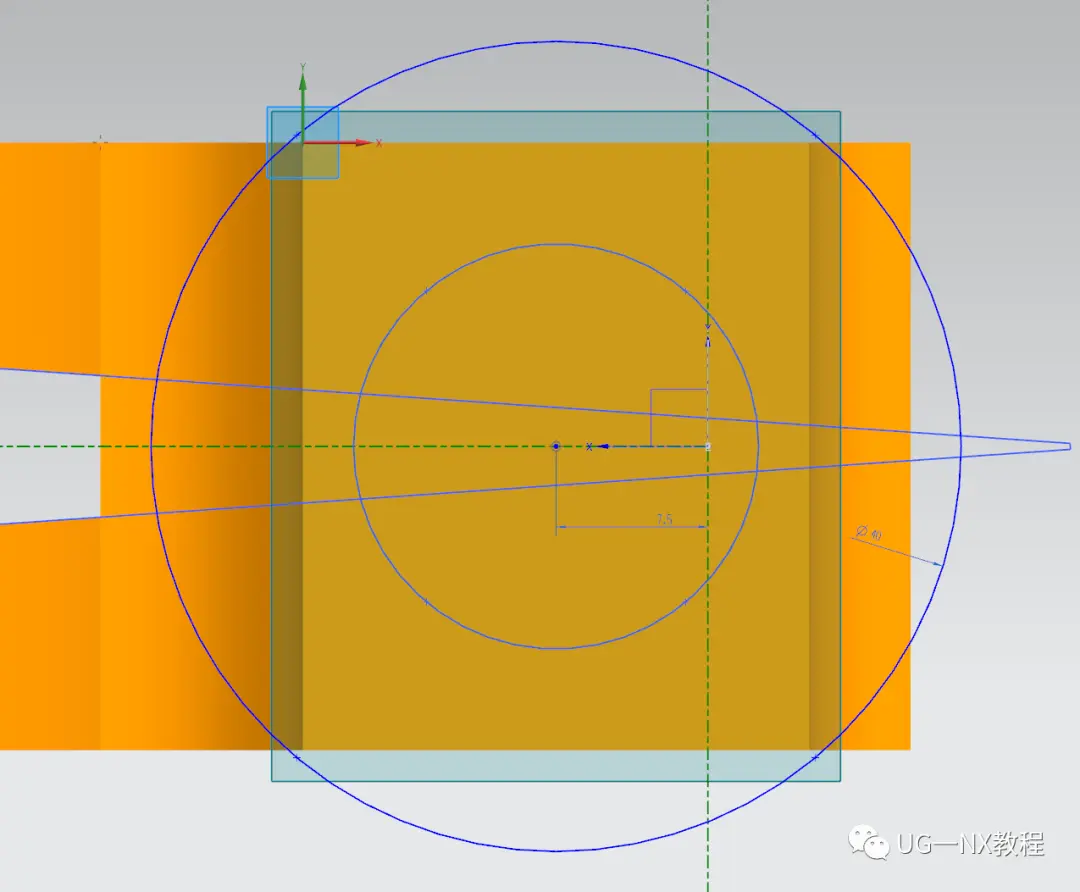

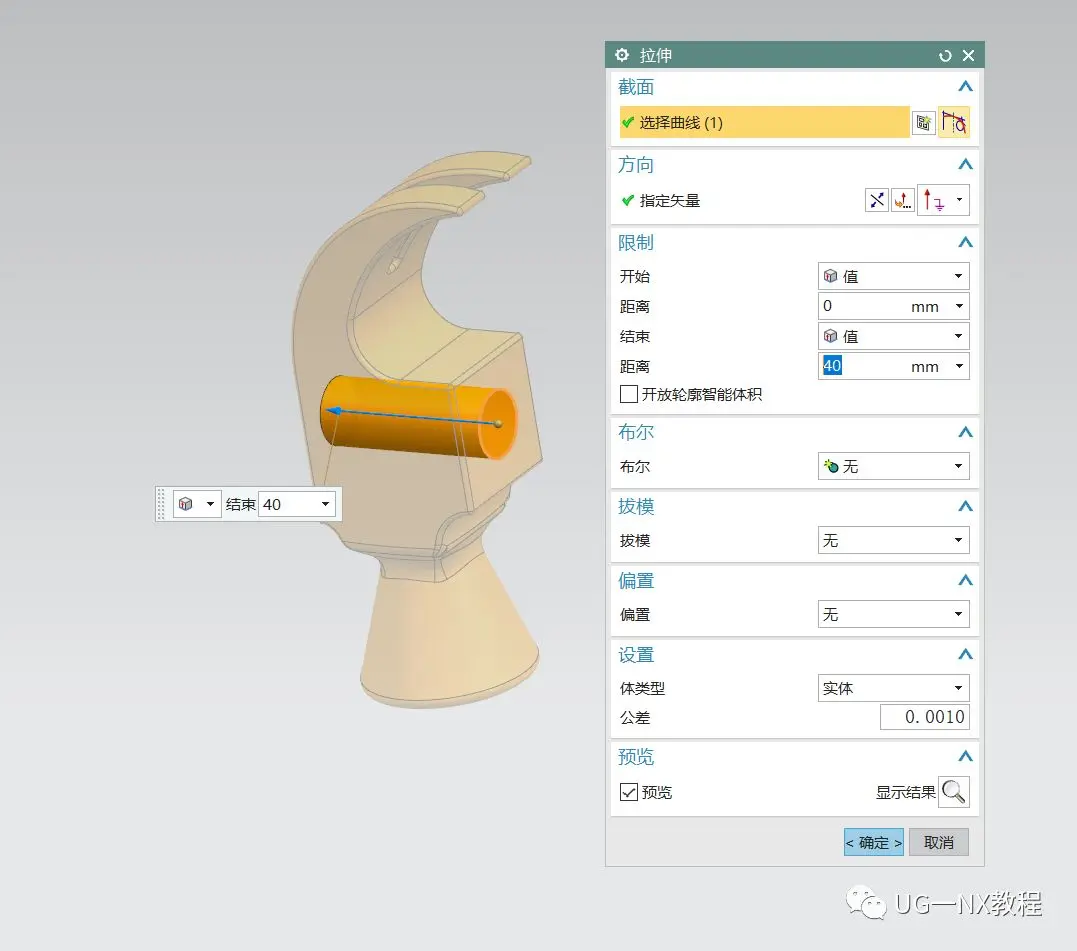

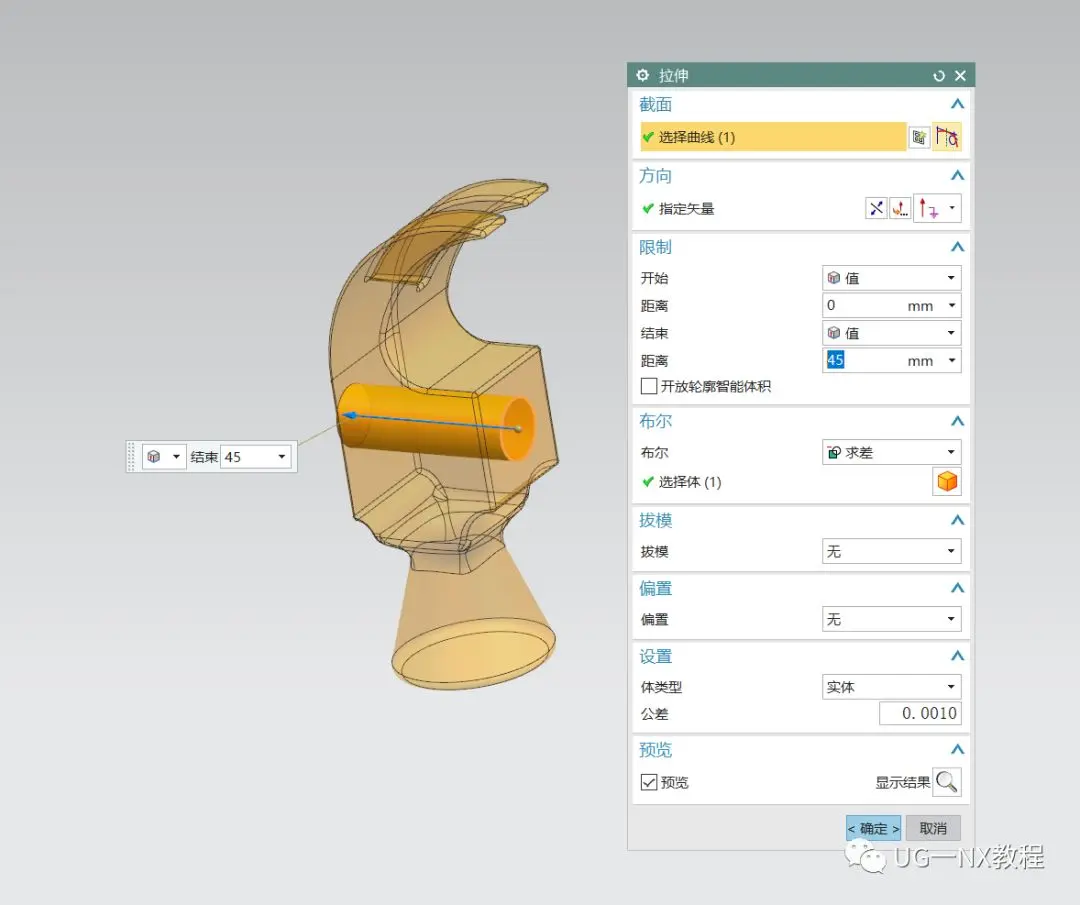

  拉伸求差做孔再填充

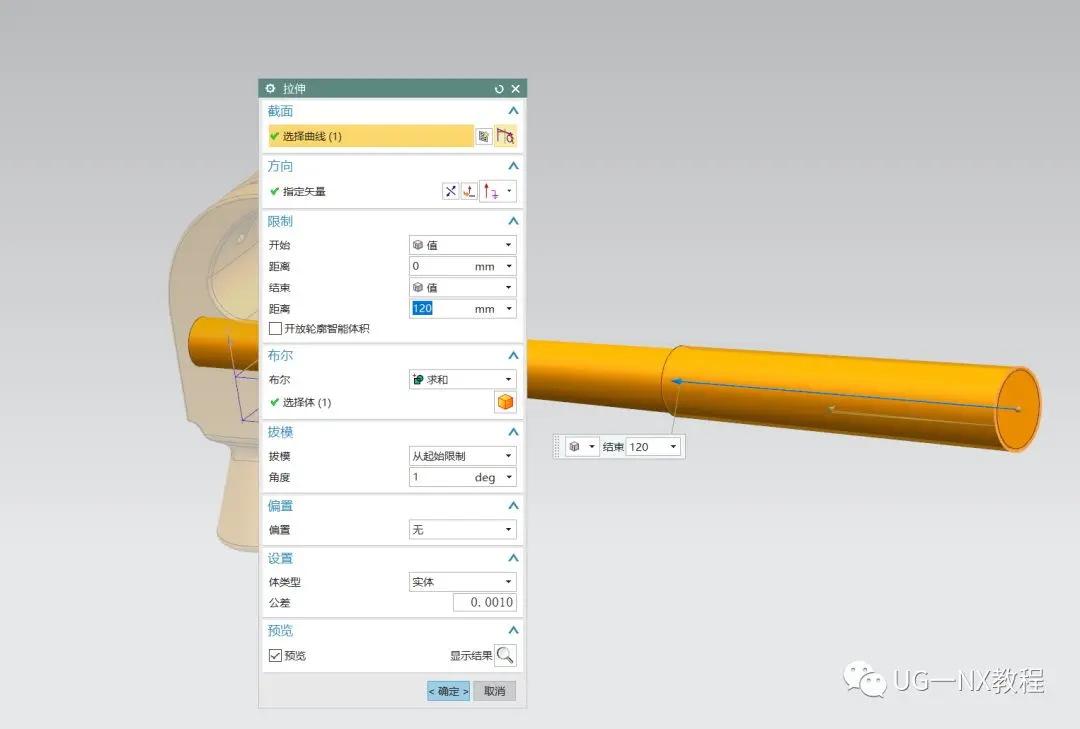

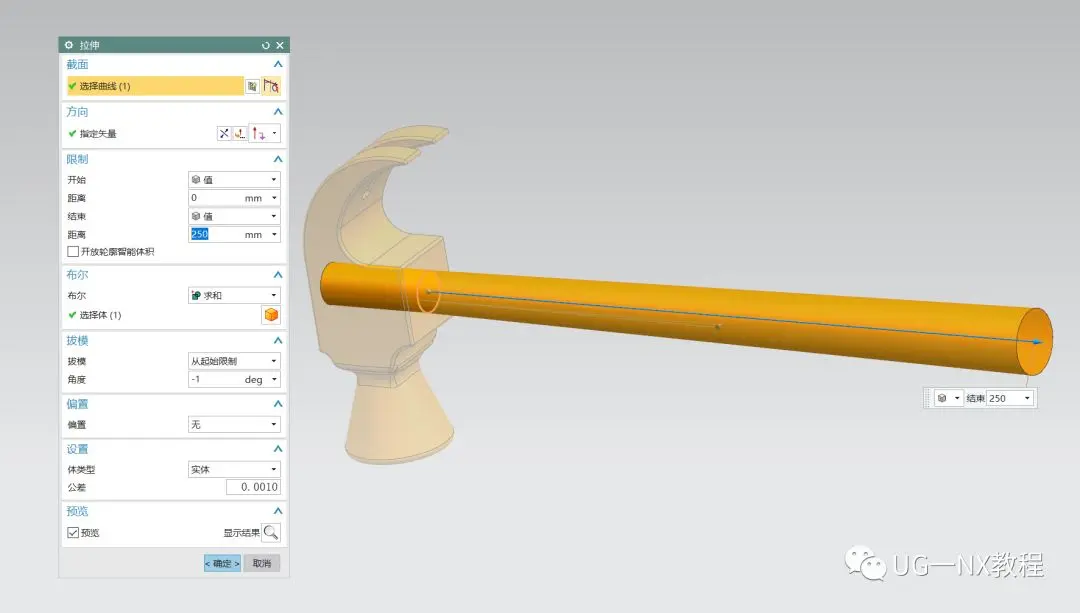

  继续拉伸求和偏置1mm

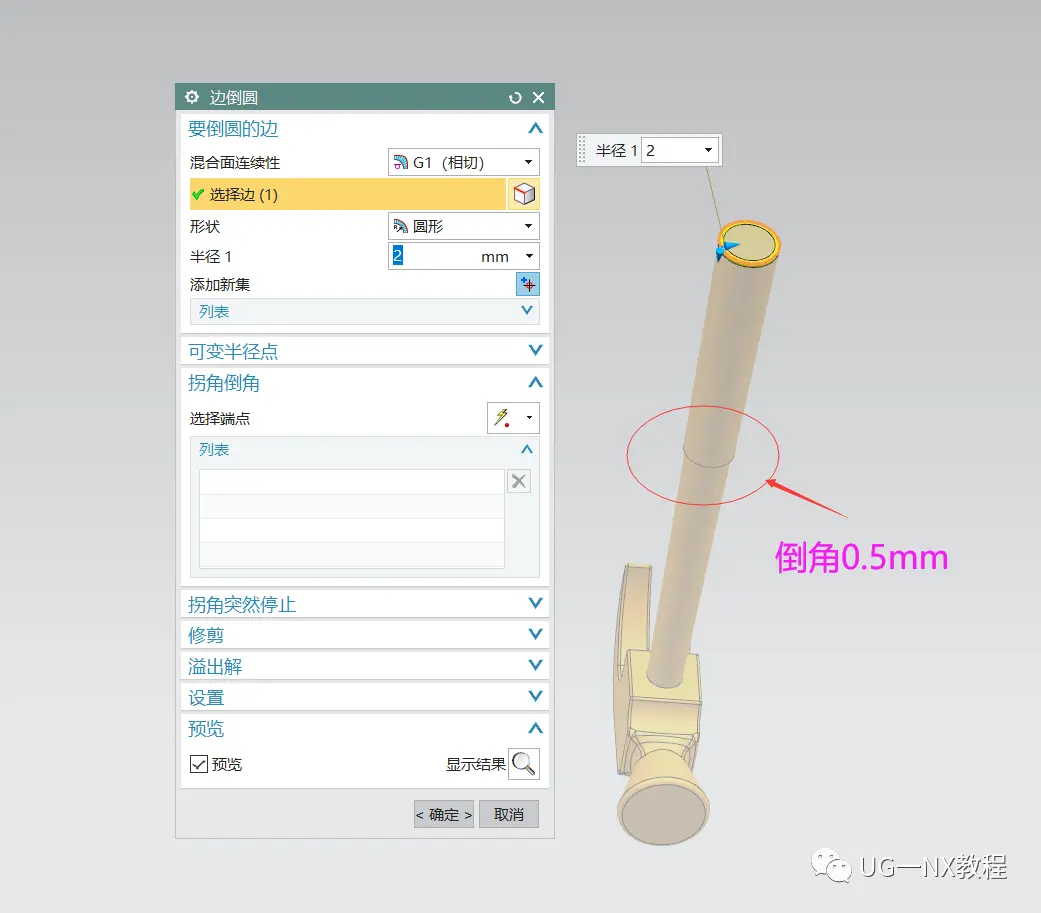

  最后倒角一下，锤子就完成了。

渲染一下

你也来画个锤子吧！
