UG NX：工地小推车绘制教程

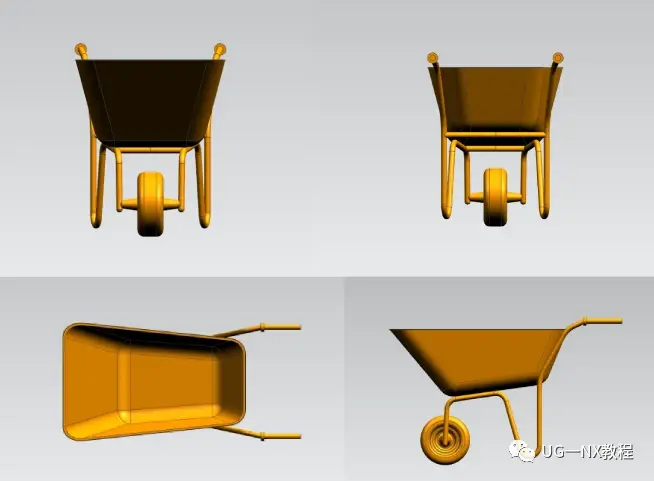

 今天，我们来绘制一个工地上面经常能看到的小推车，今天我们就来发挥下想象力，建模这么一款小推车，效果图如下：

  建模过程：

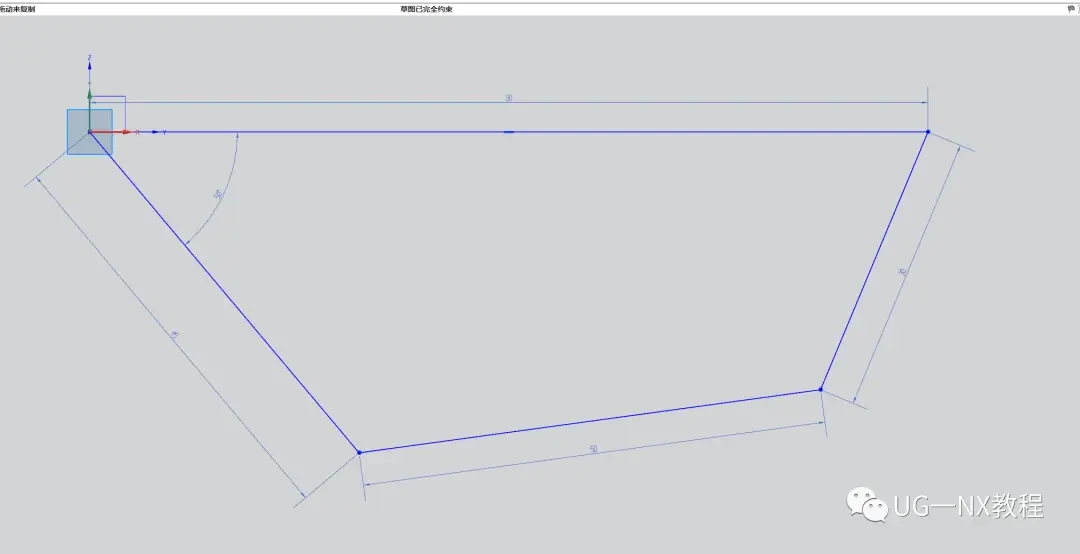

  1.打开UG，在XZ平面上绘制草图。

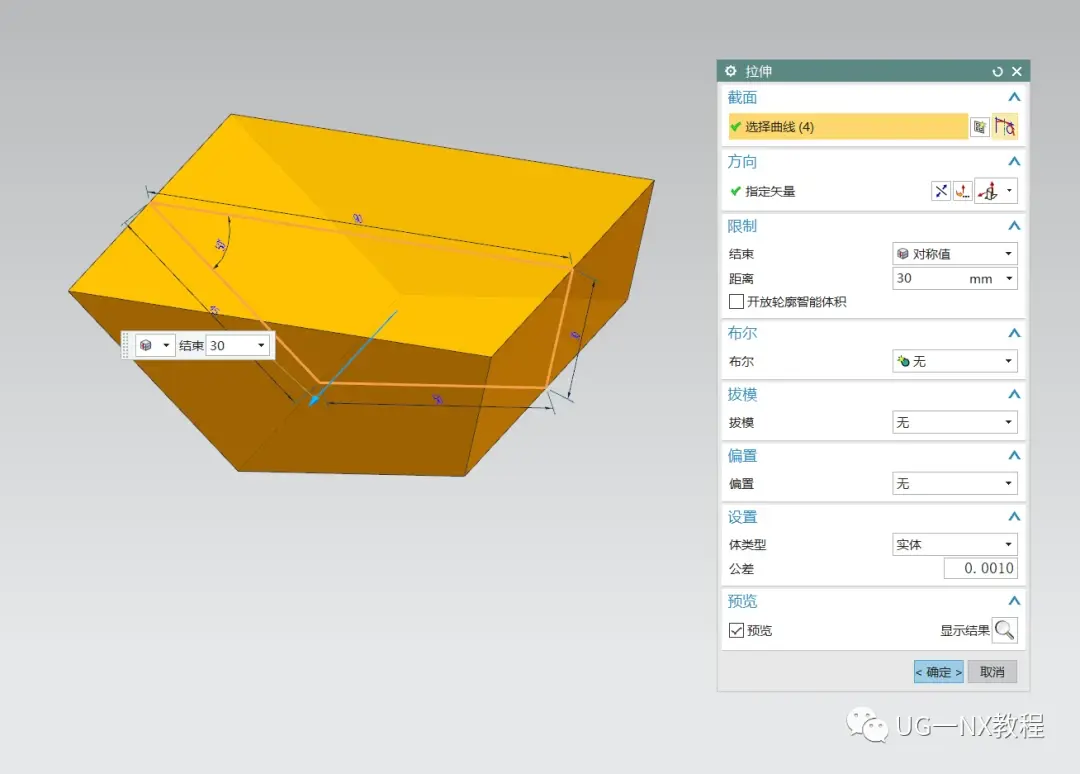

  2.对称拉伸30mm

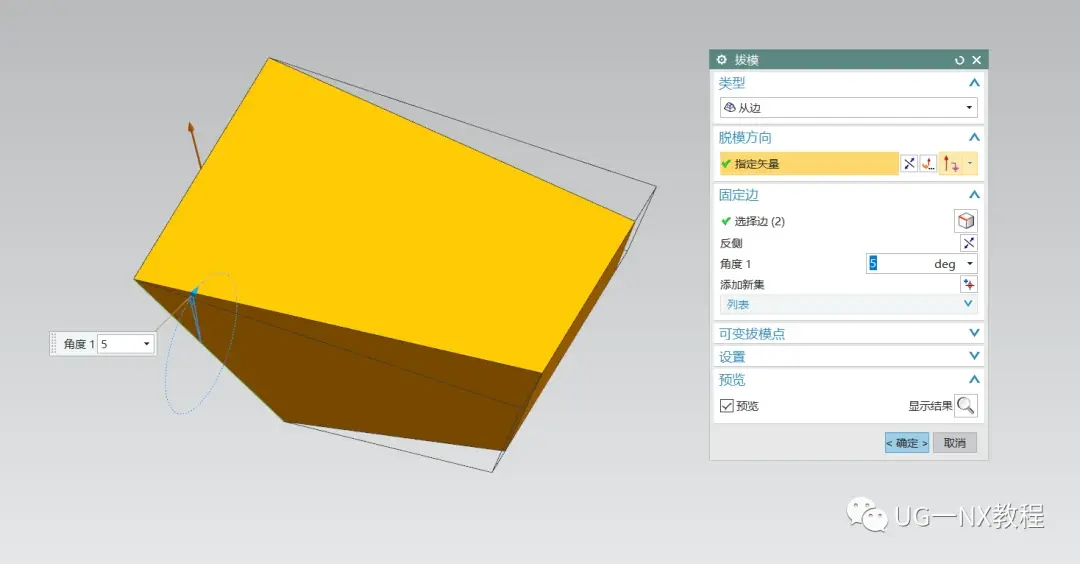

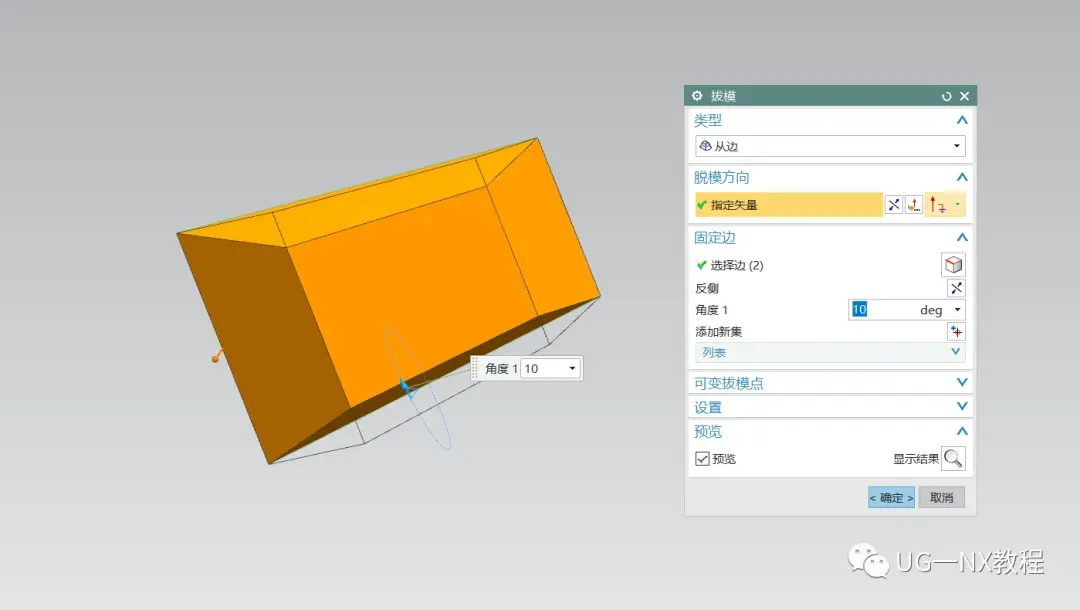

  3.进行拔模，做成这个形状

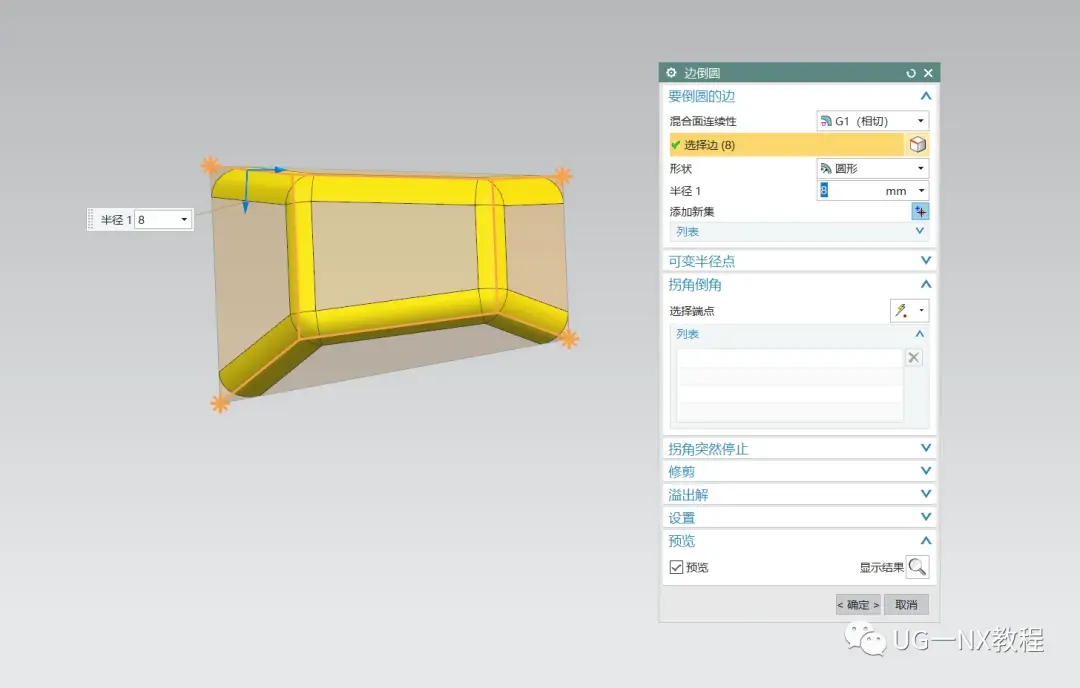

  4.倒圆角8mm

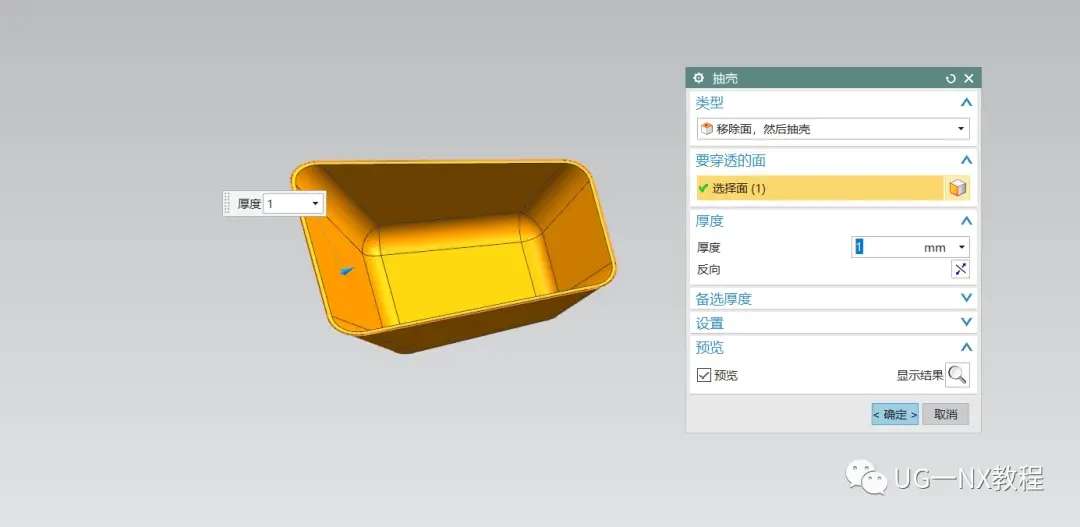

  5.既然是个装东西的推车，当然要抽壳1mm了

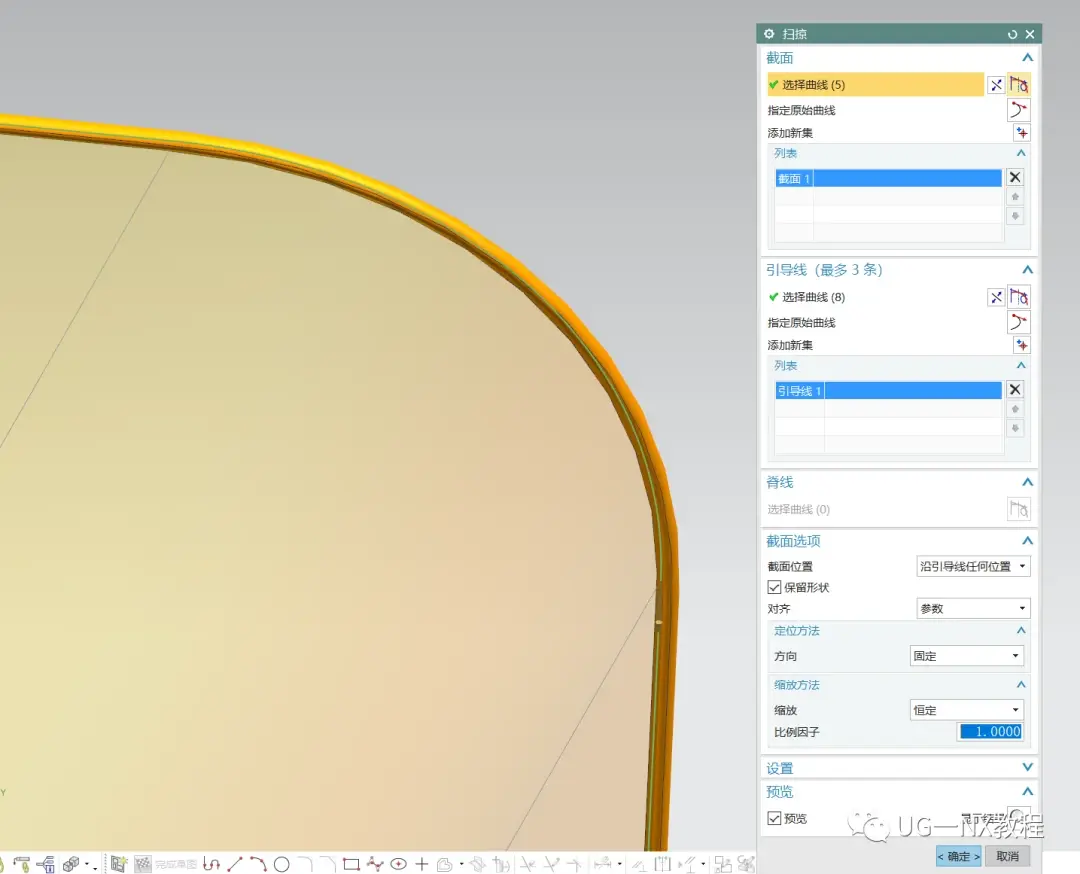

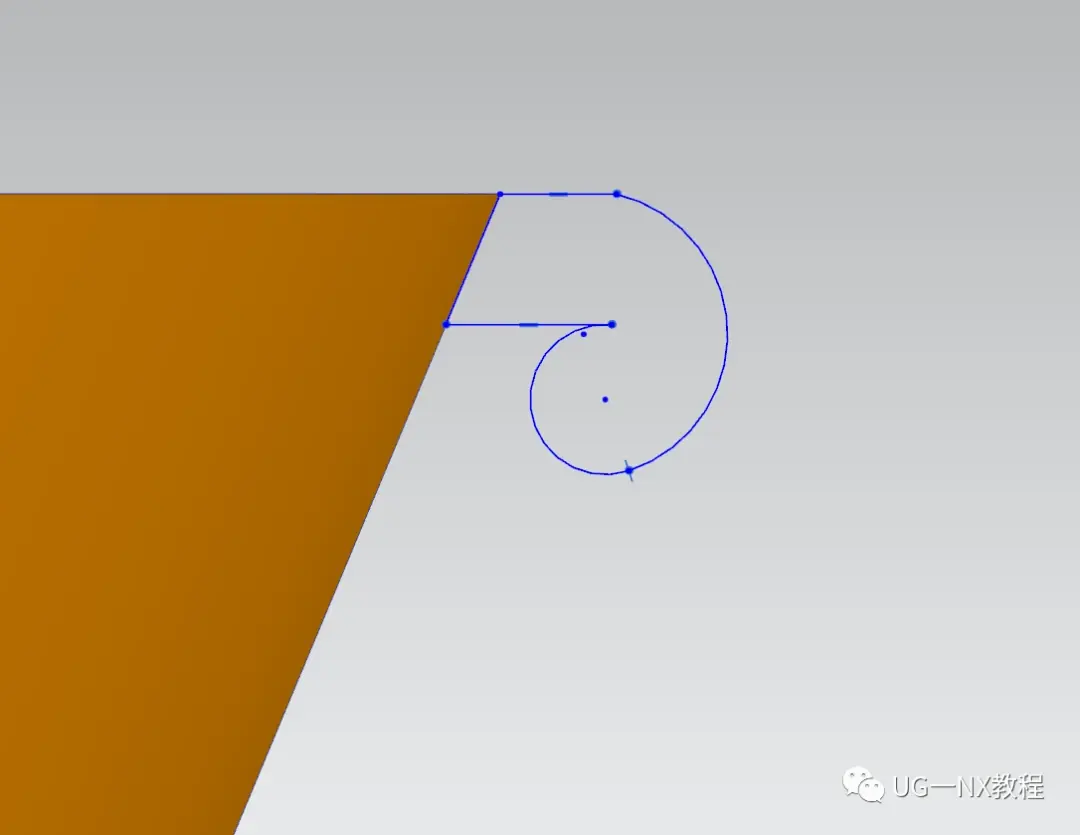

  6.这里可以随意插入一个草图，然后沿边扫掠

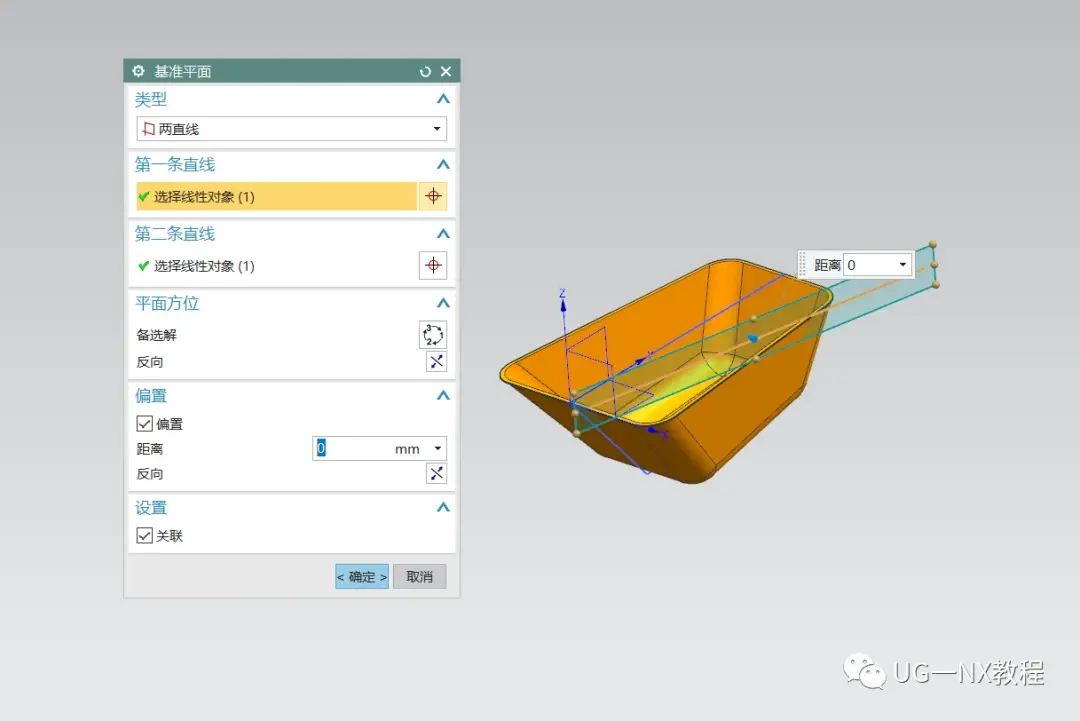

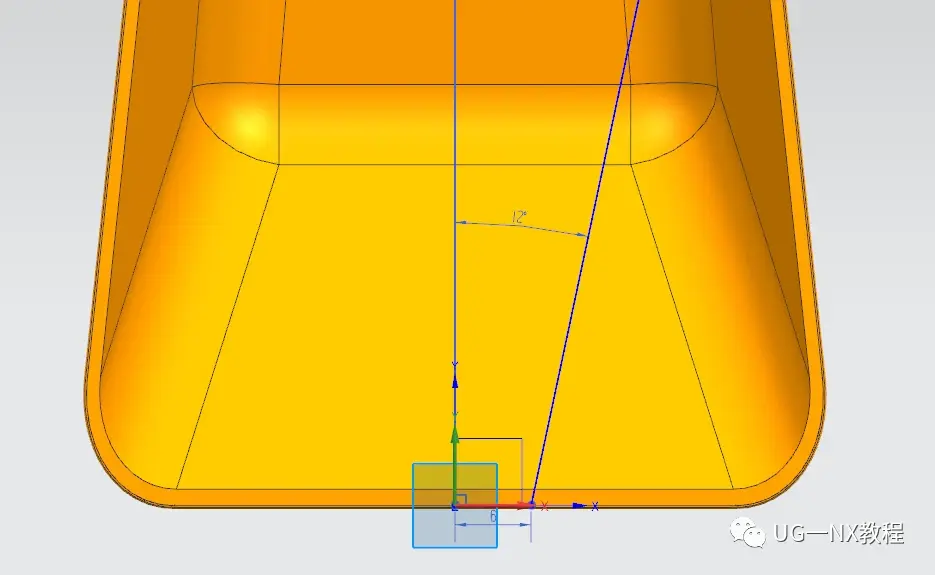

  7.在XY平面插入一个草图，然后绘制一条直线，利用这条直线，创建基准面。

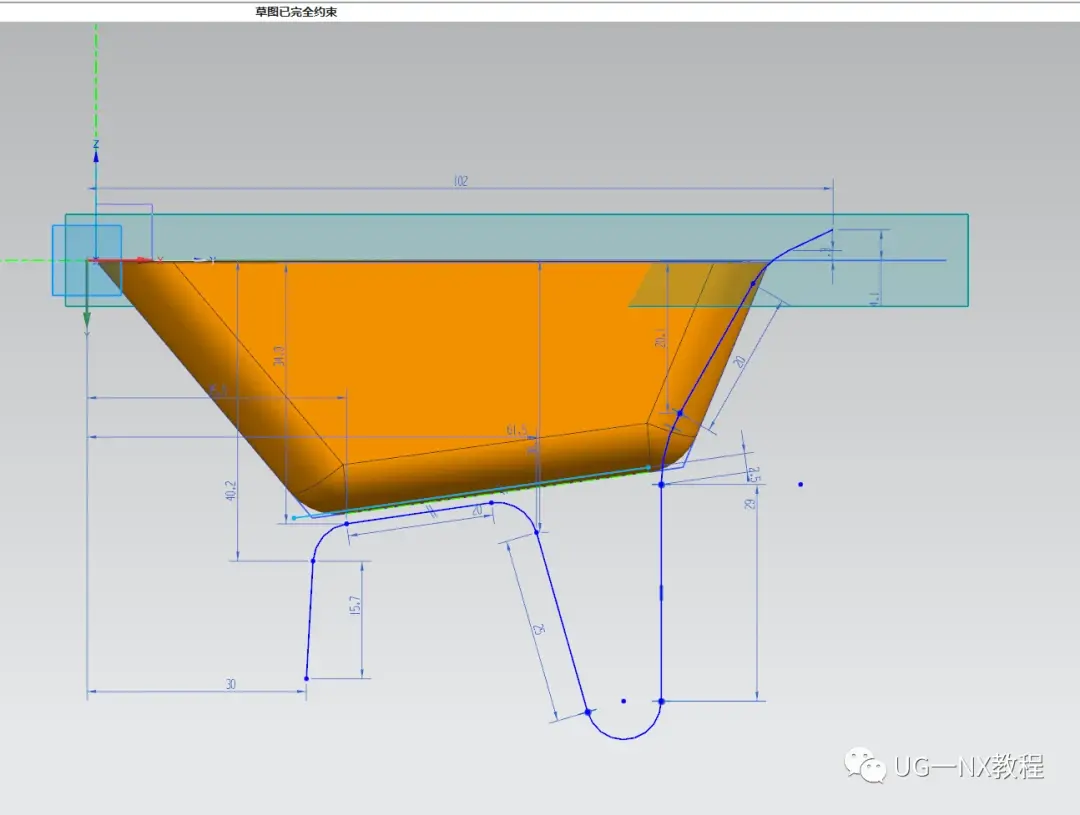

  8.在基准面上绘制草图，大概轮廓如下

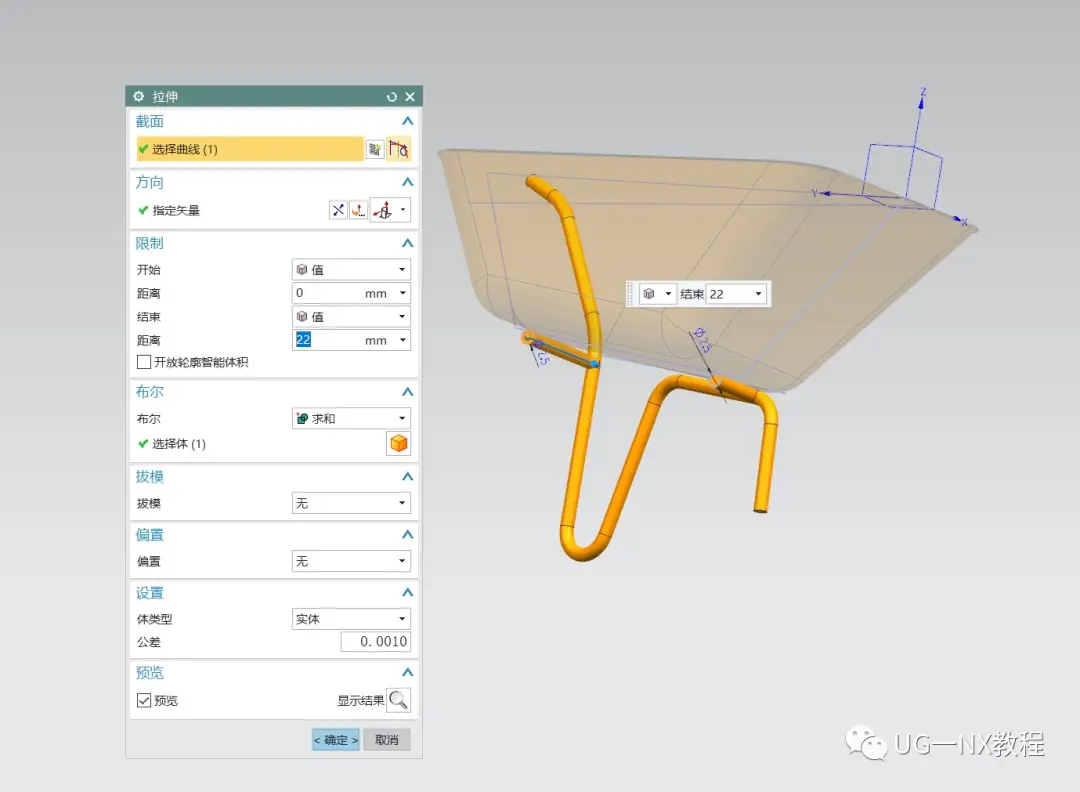

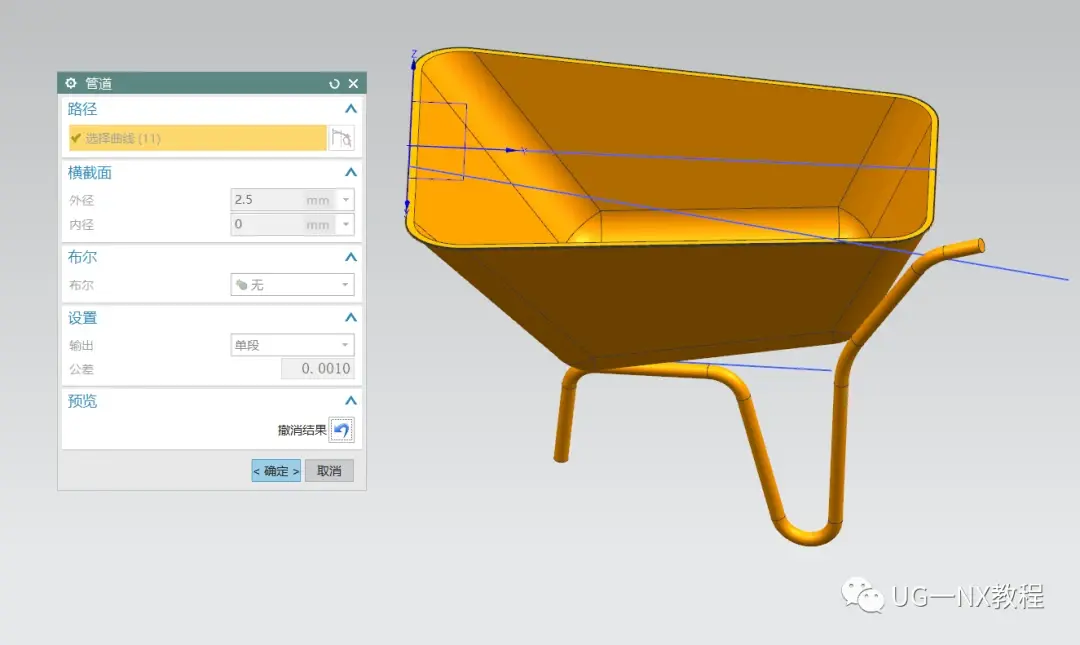

  9.做2.5mm的管道

  10.在xz平面上绘制直径2.5mm的圆，拉伸

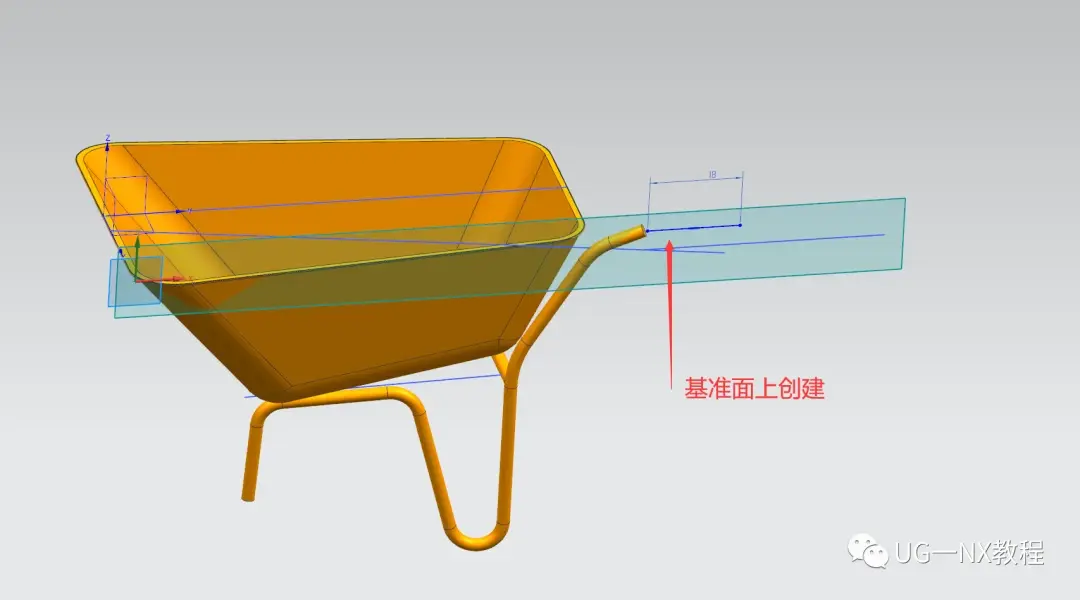

  11.创建一个基准面绘制一条直线

  12. 利用直线做管道，然后然后拉伸边偏置求和

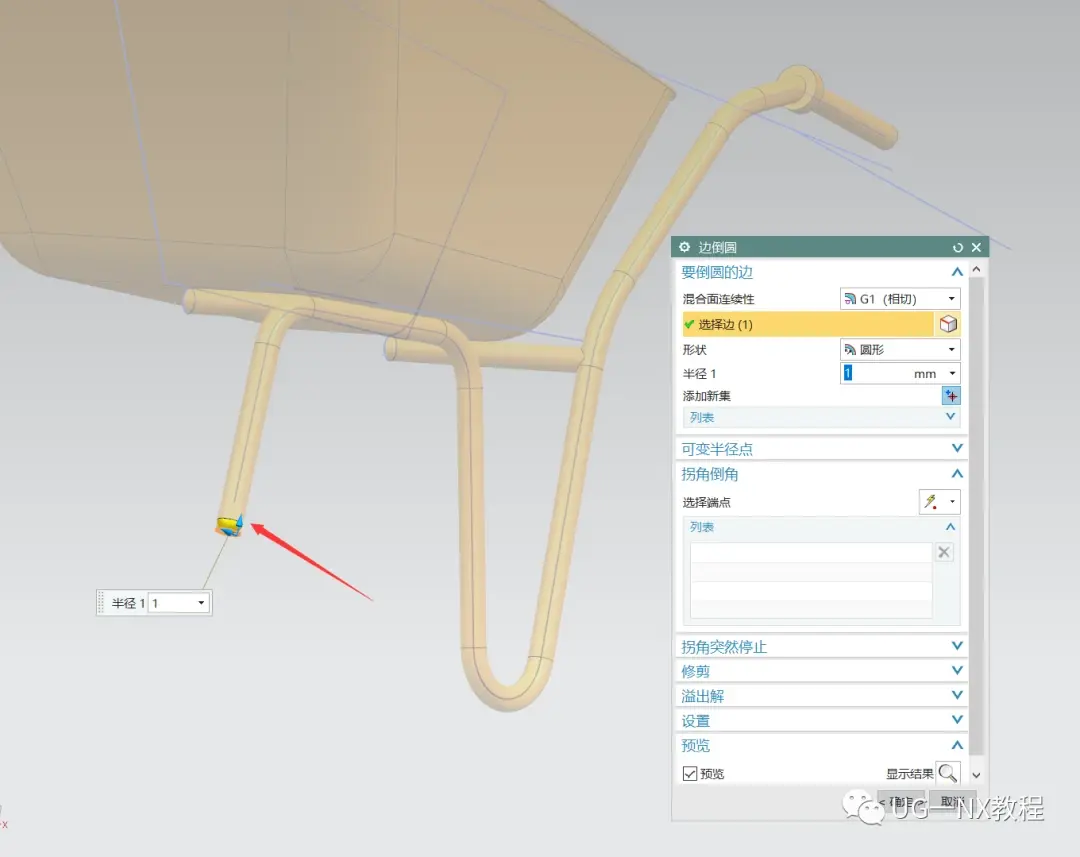

  13. 对管道进行倒圆角

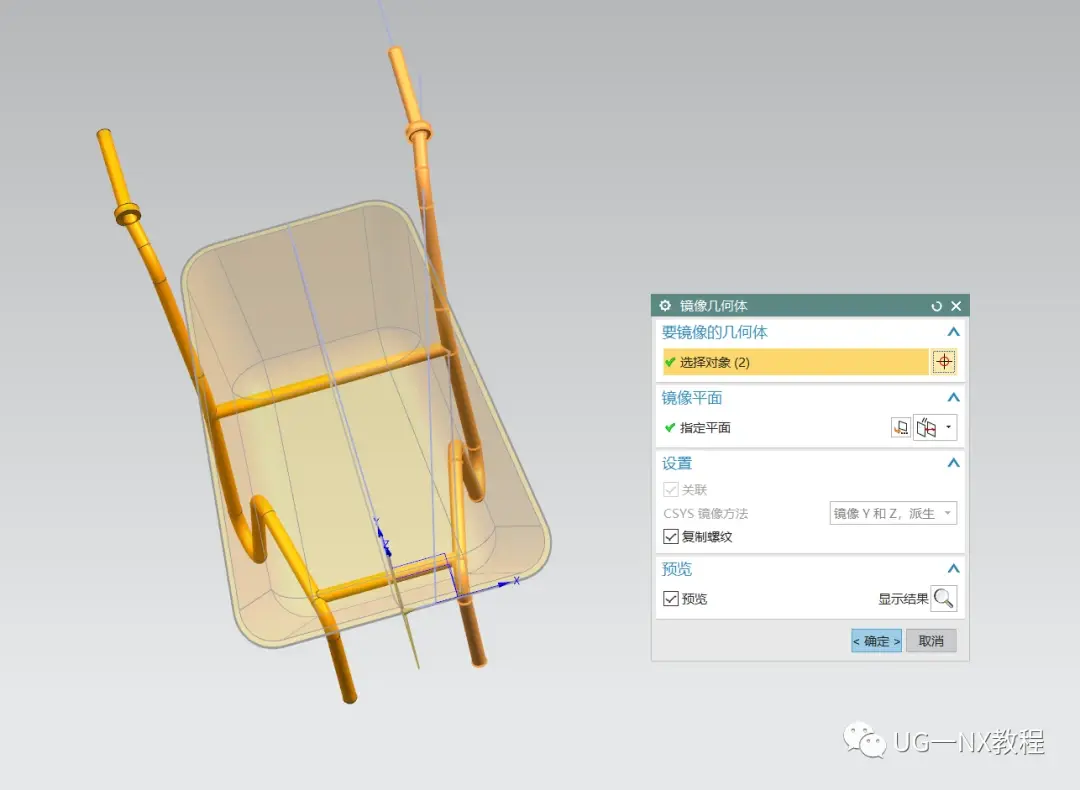

  14.镜像到对面去

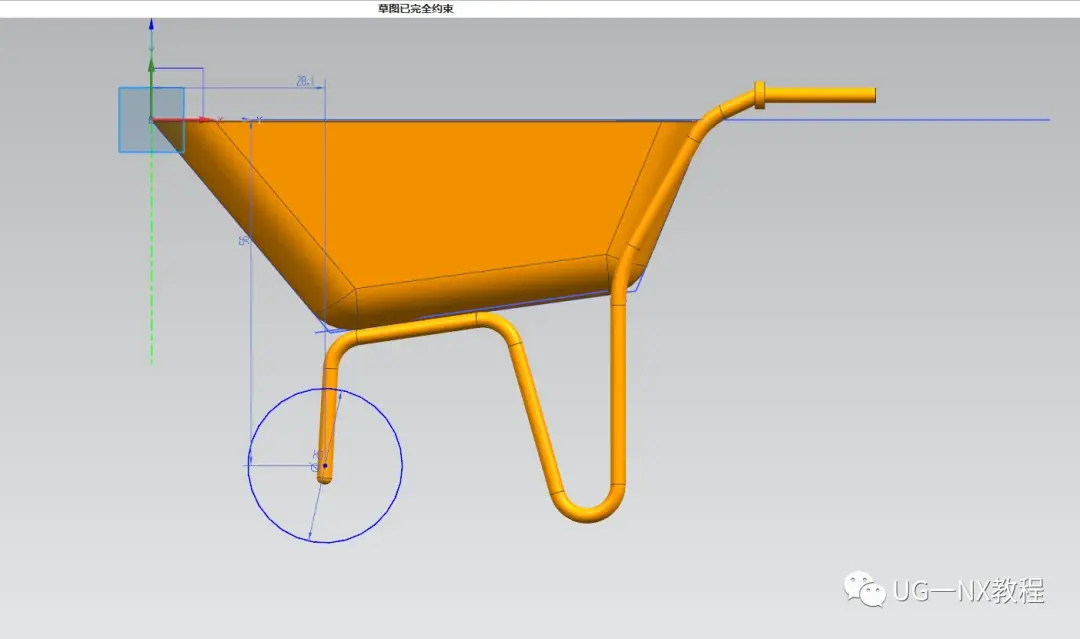

  15. 在XZ平面插入草图，绘制一个直径25mm的大圆

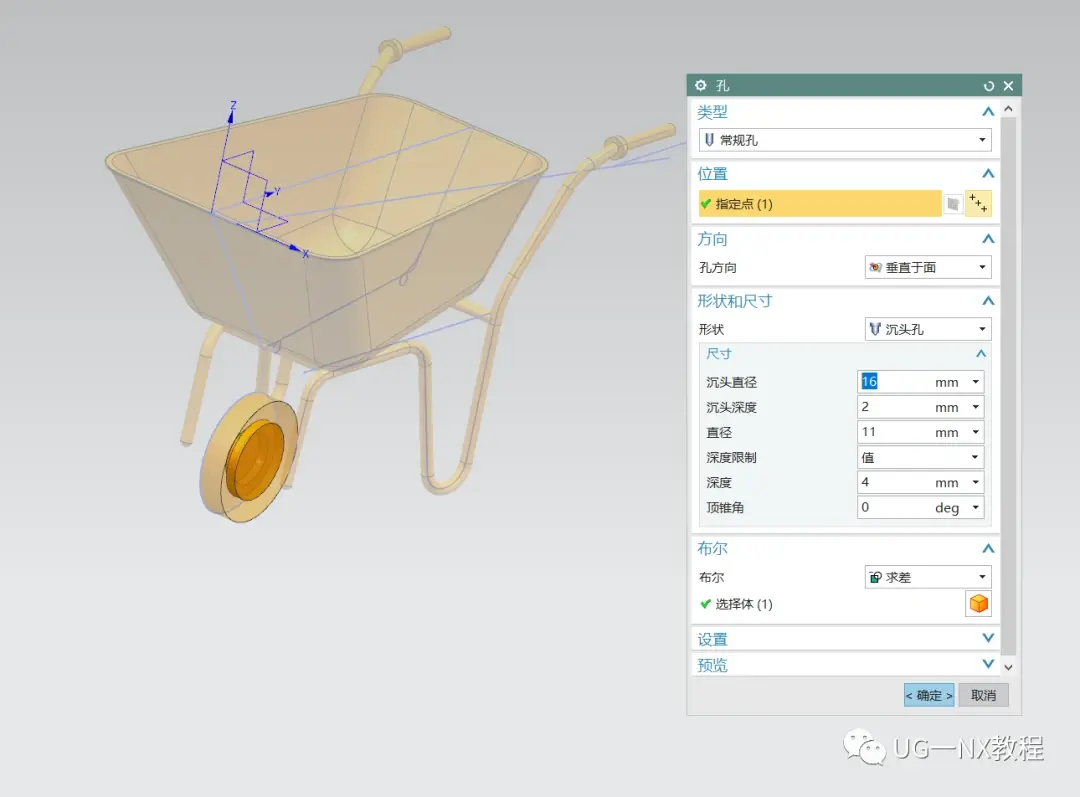

 16.拉伸，插入沉头孔（用拉伸也行）

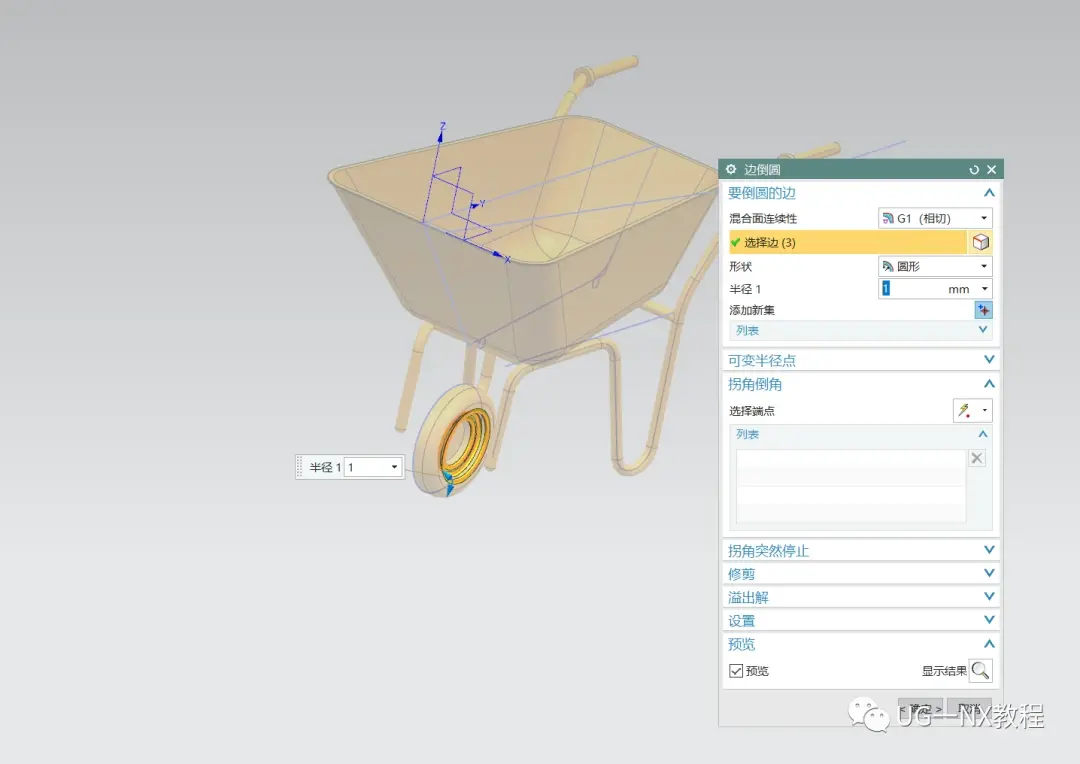

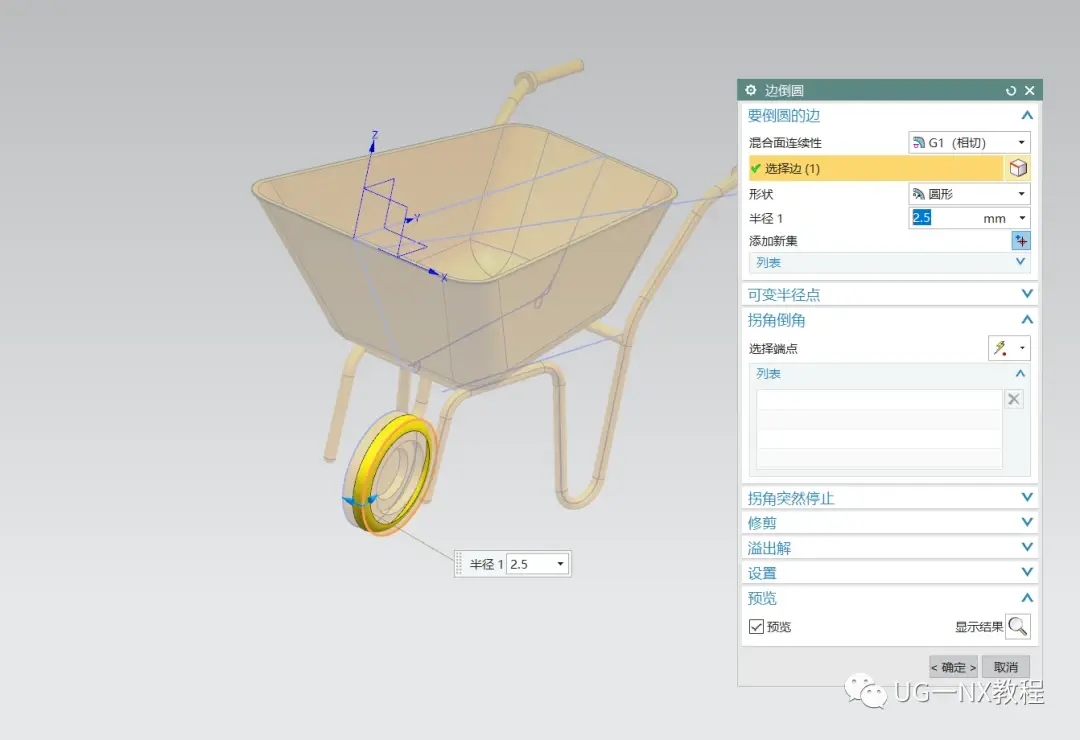

  17.倒圆角

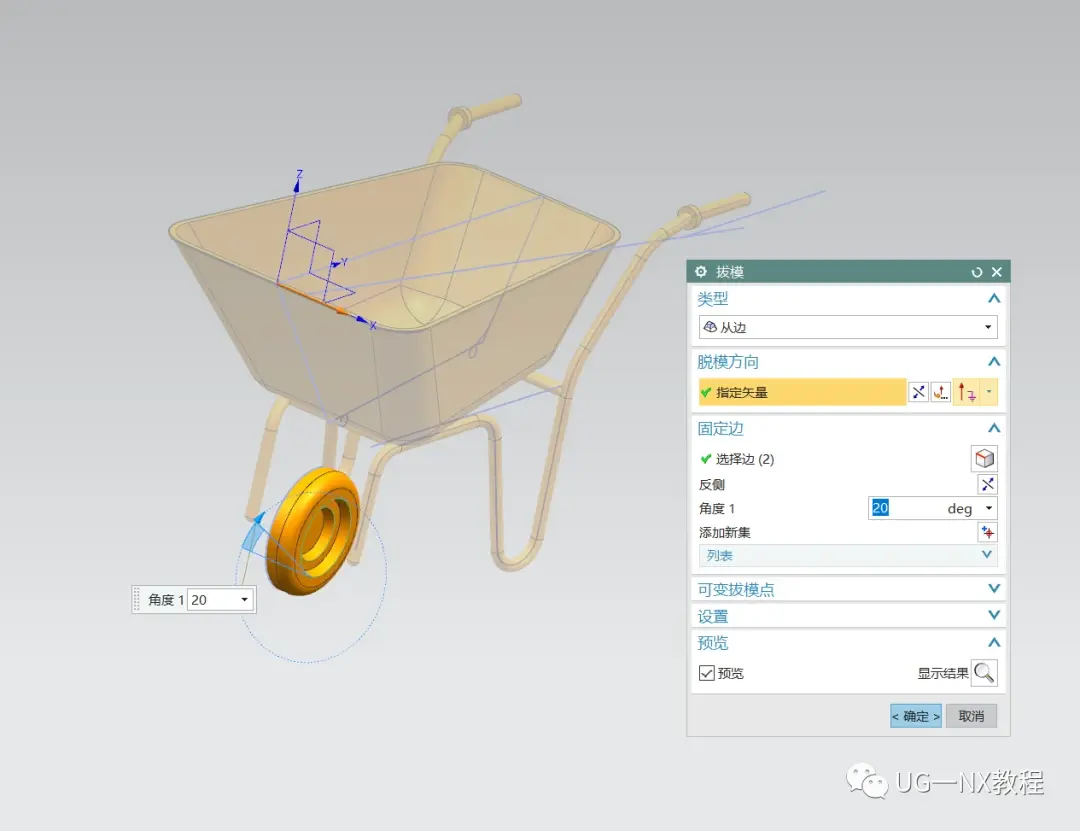

  18.对轮胎拔模20度

 细节处理一下

  19.拉伸边，调整面的大小，然后进行拔模

  20.倒圆角求和

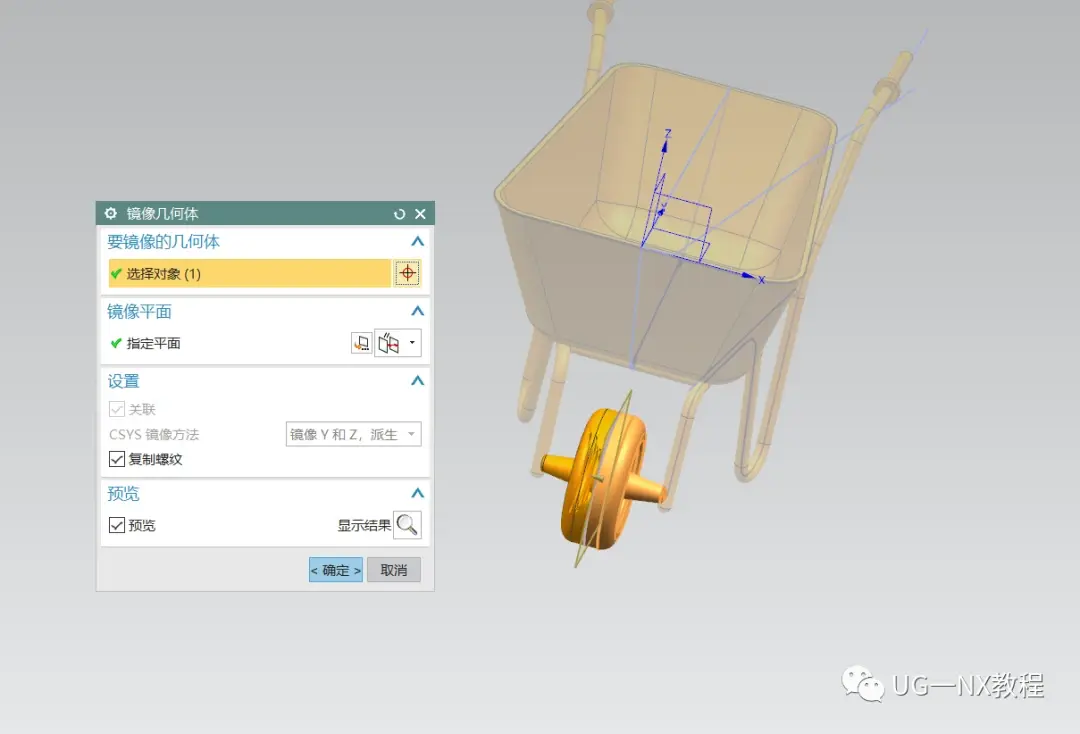

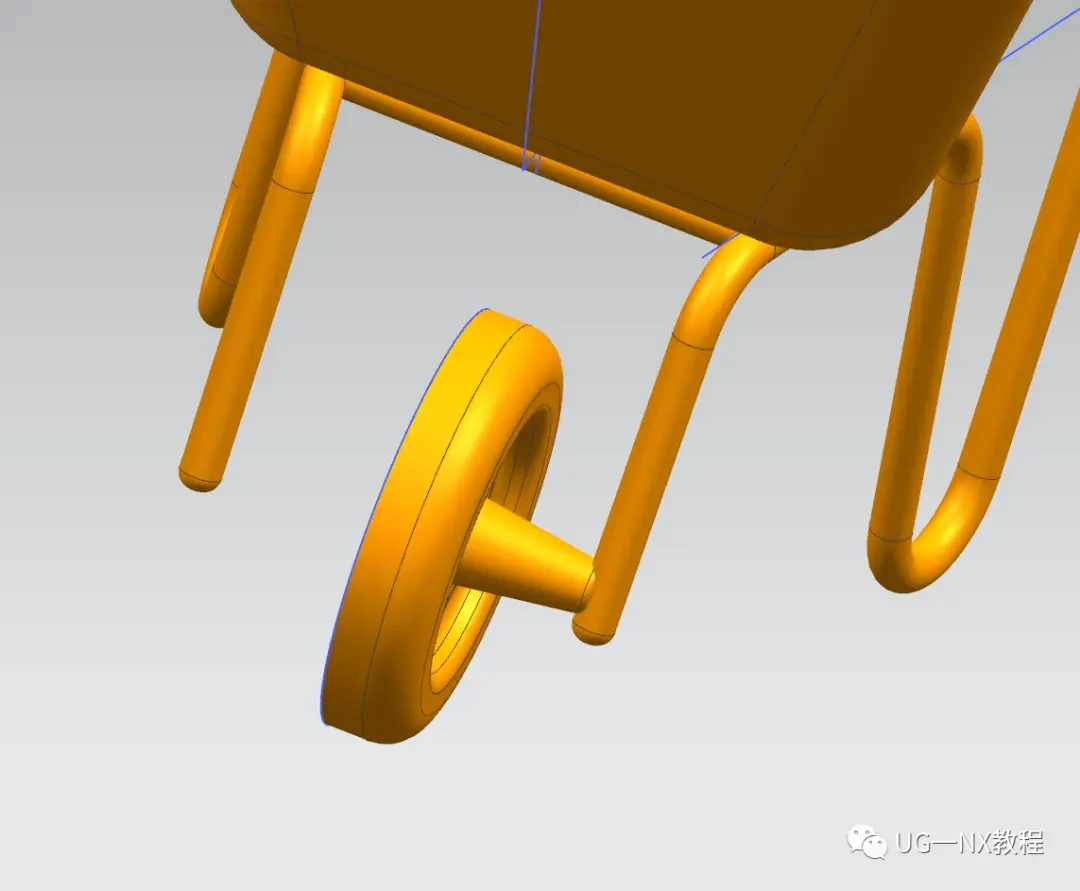

  21.这样轮胎就完成一半了，再镜像一下

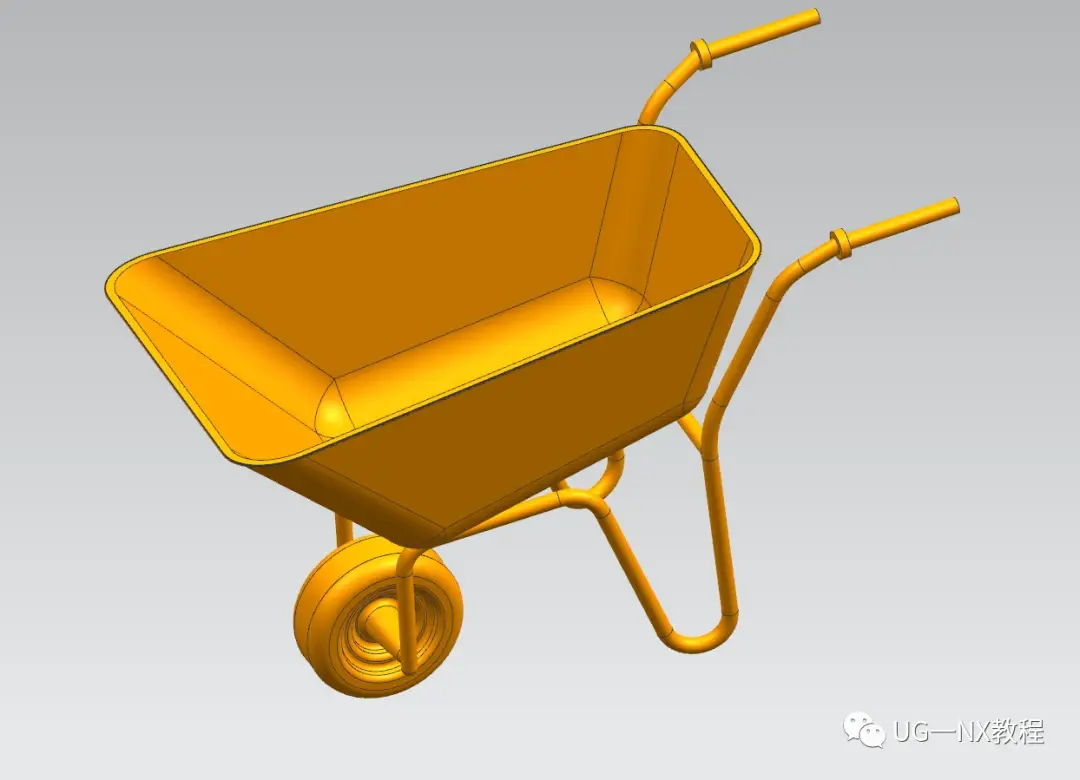

  22.最后整体求和一下，是不是还需要加几个螺丝钉。

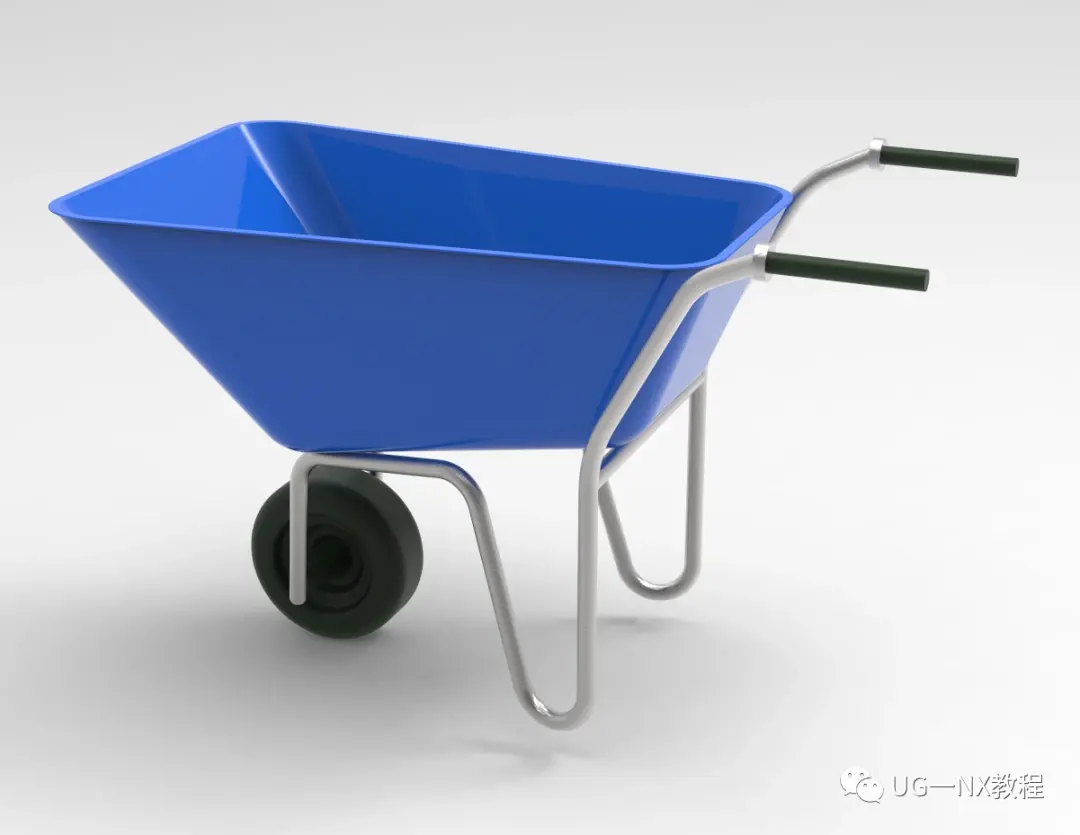

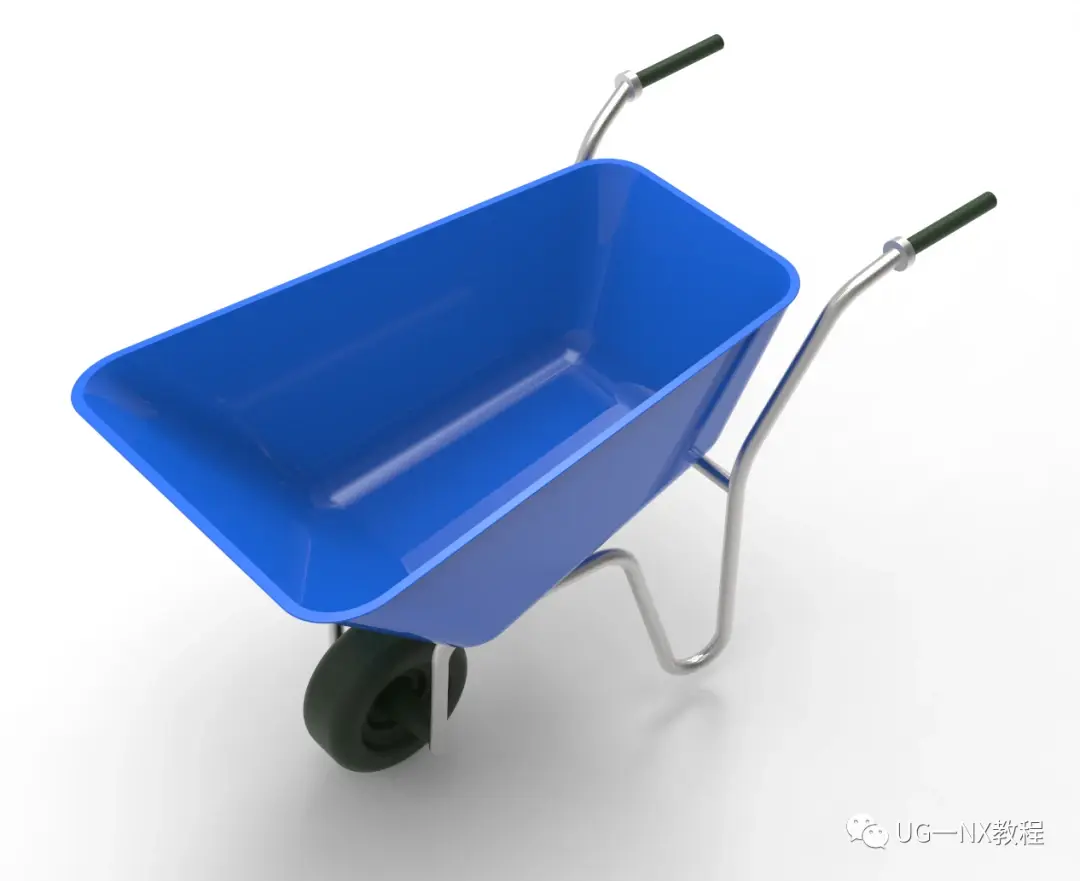

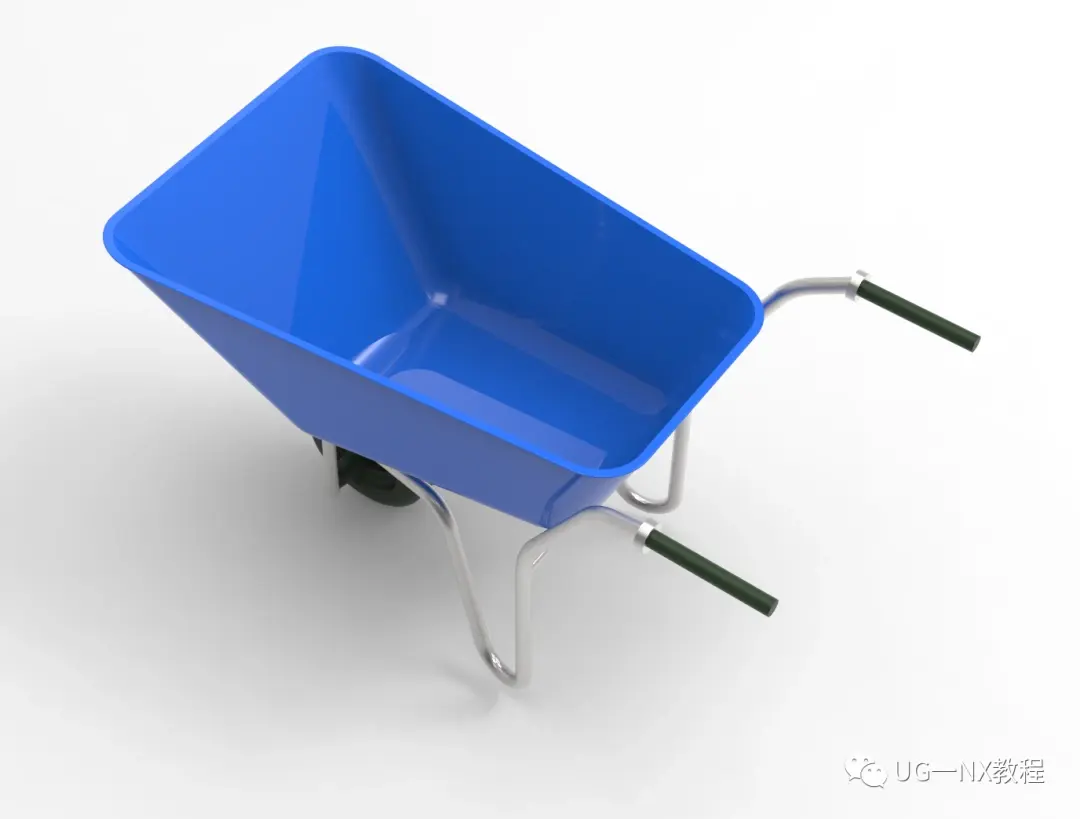

  渲染一下！
