UG/NX建模教程：塑料模特模型绘制方法

在服装店，很多商家为了展示衣服，都会购买一个塑料模特穿上店里的衣服，方便顾客参考，那么这种模特模型如何建模呢？在没有逆向数据文件的条件下，我们可以利用图片来完成一个简单版本的建模。

简单版模特建模过程：

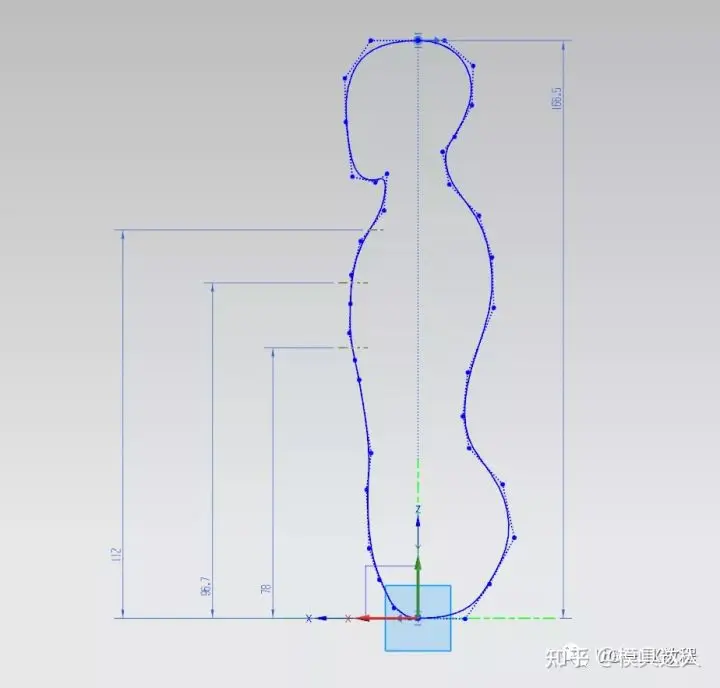

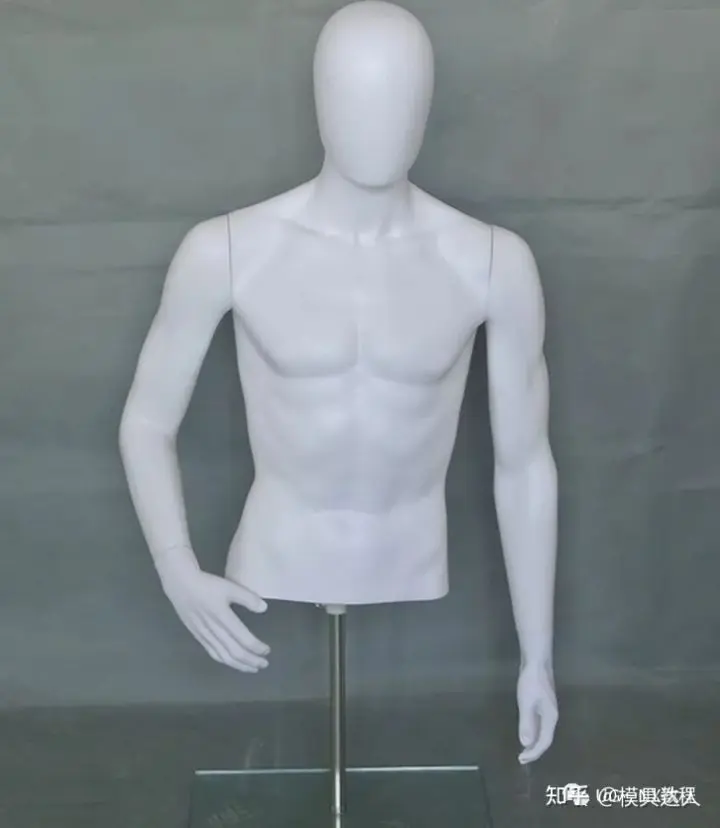

1.打开UG,利用光栅图像在XZ平面绘制人体轮廓样条草图。

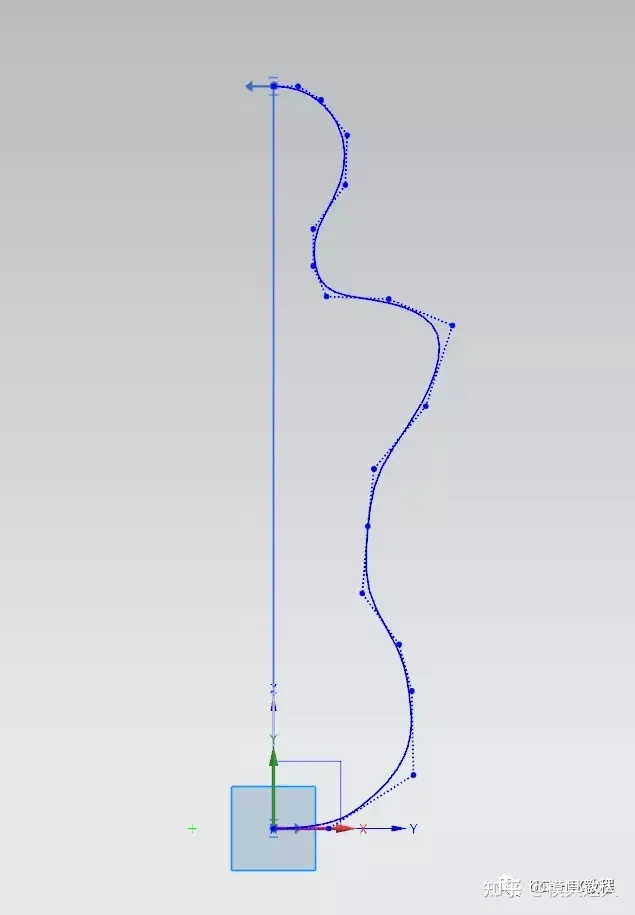

2.在YZ平面继续绘制草图如下

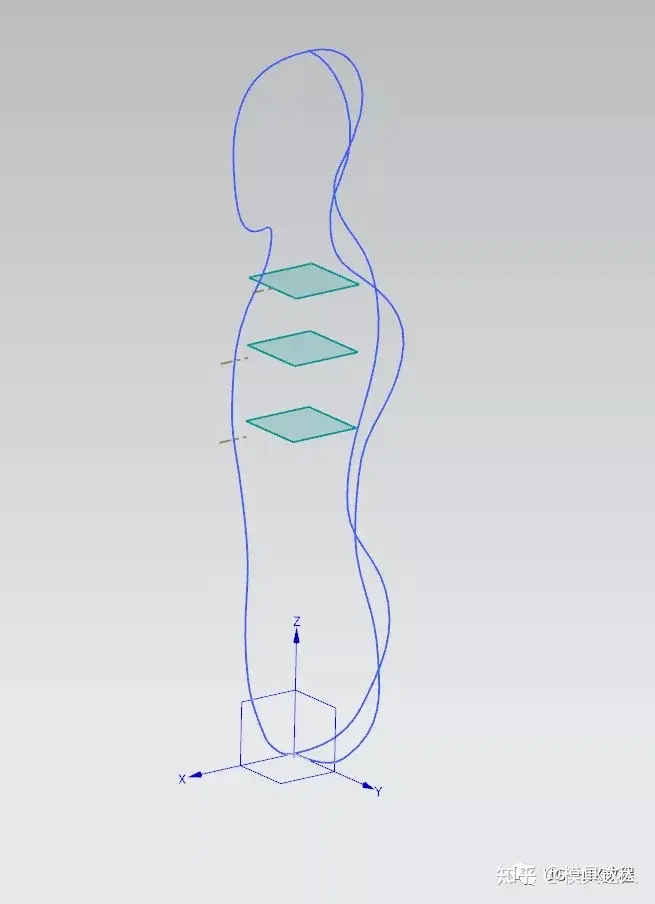

3.接下来创建基准面，距离为草图1的辅助线的距离

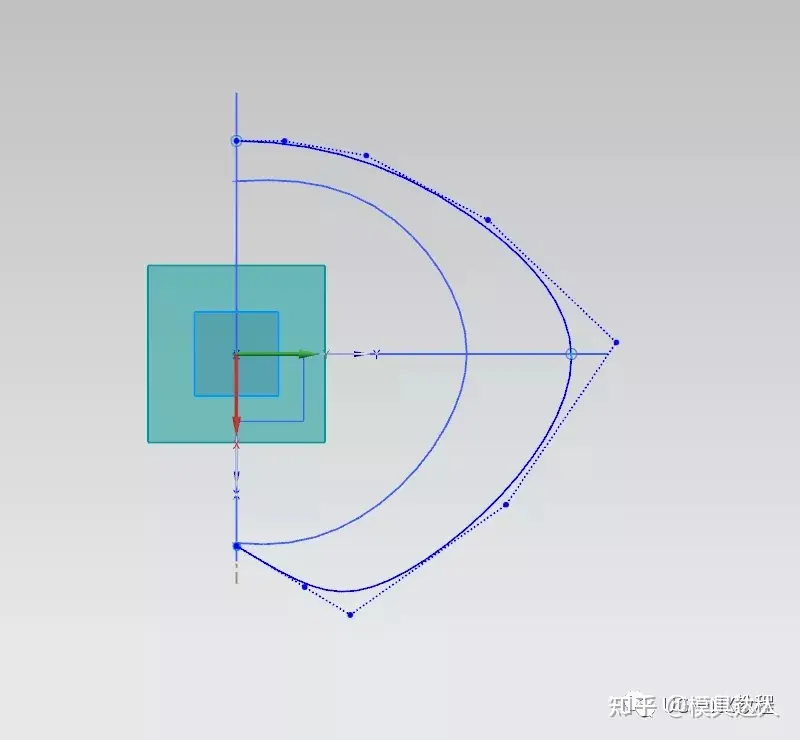

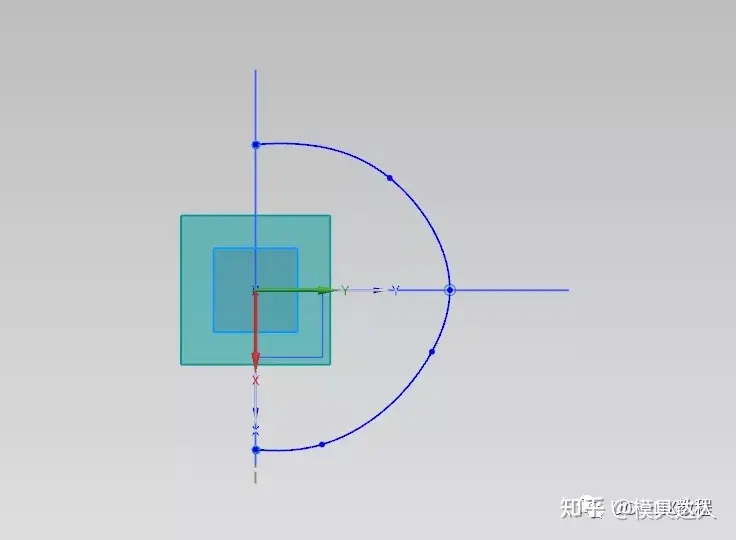

4.在最下方基准面上创建草图绘制艺术样条线

5.在中间的基准面上继续绘制

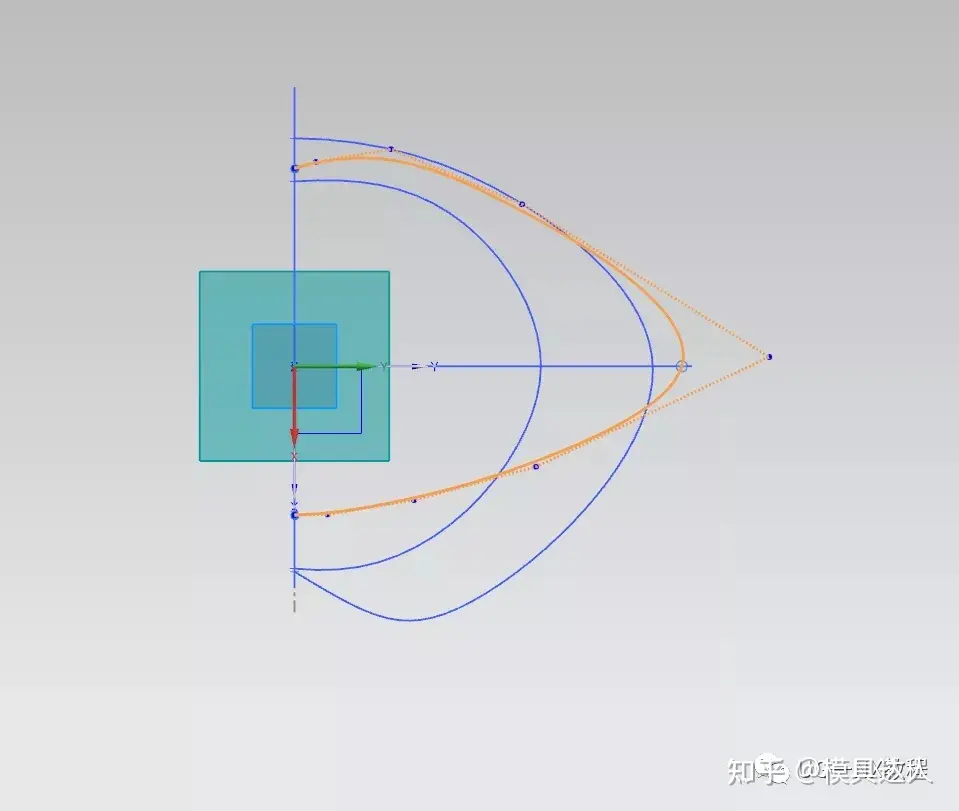

6.在上面的就准面上还是绘制样条线

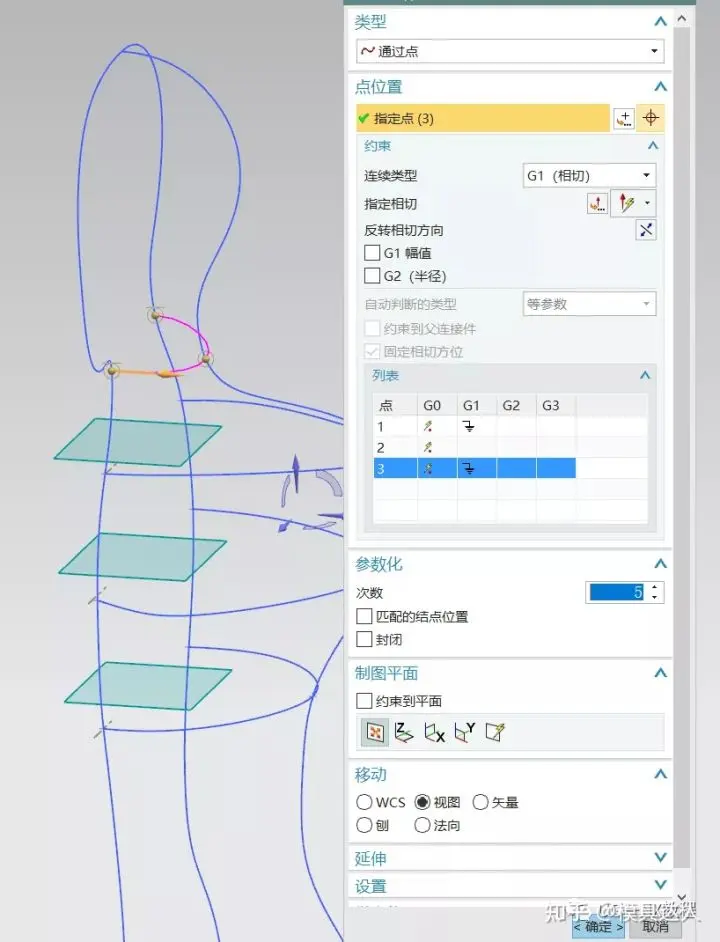

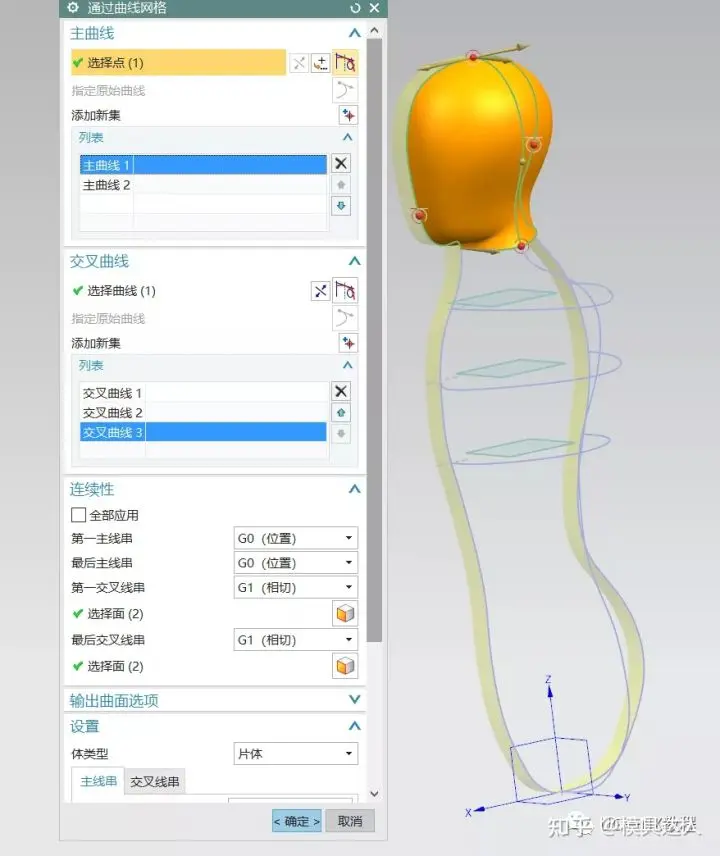

7.脖子处绘制空间样条曲线，注意曲线相交以及端点处相切

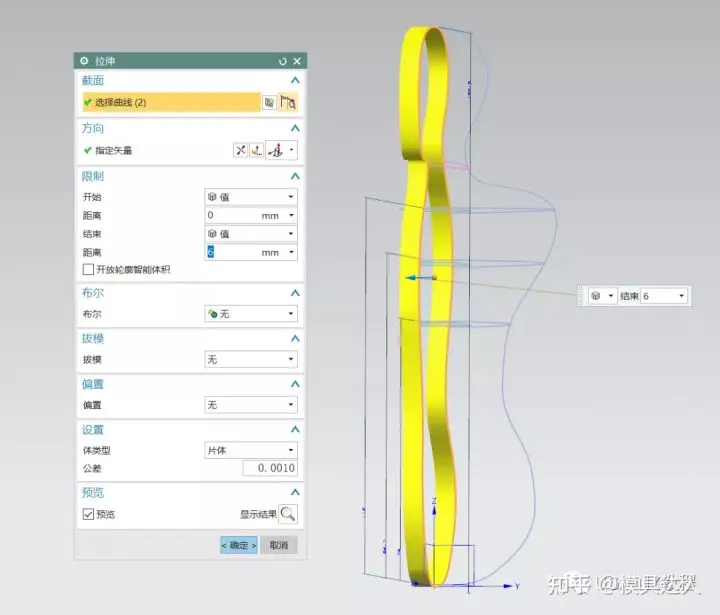

8.拉伸草图1为后面的曲面相切使用。

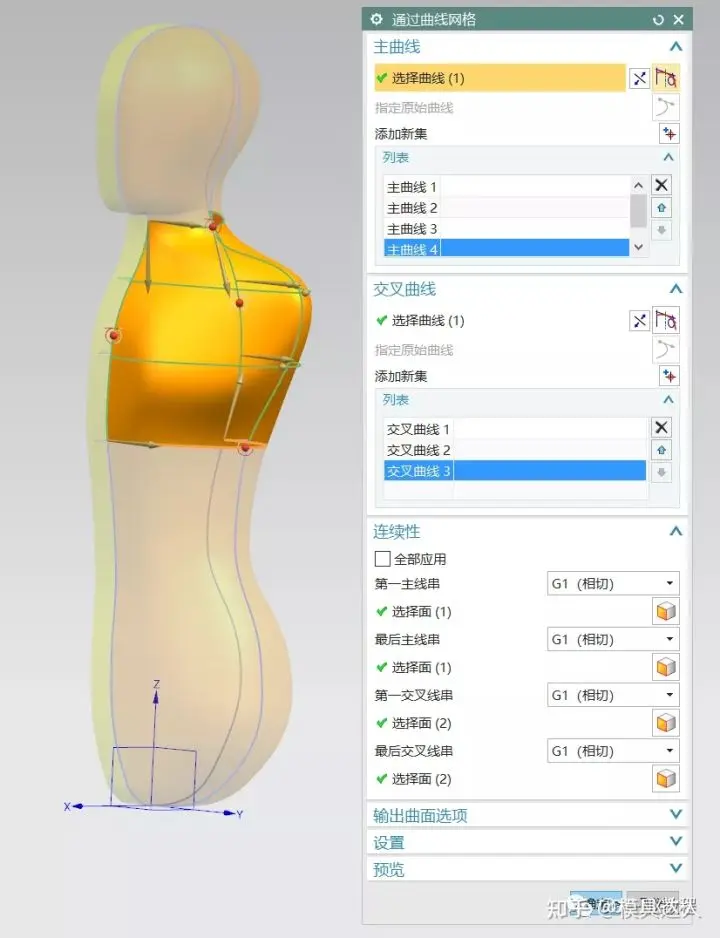

9.使用通过曲线网格做曲面，主曲线1为顶点，拉伸边的交叉曲线做个相切连续性。

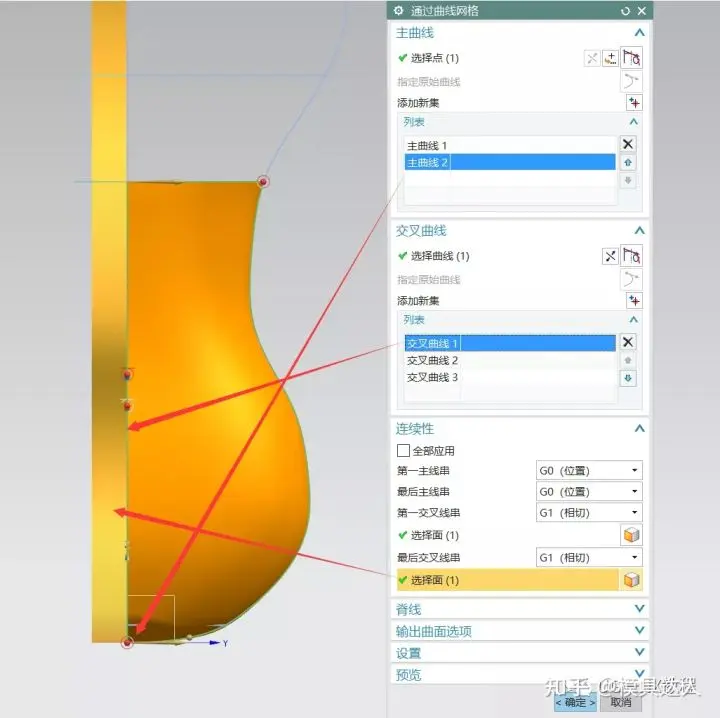

10.再做最下方的网格曲面，约束好连续性相切

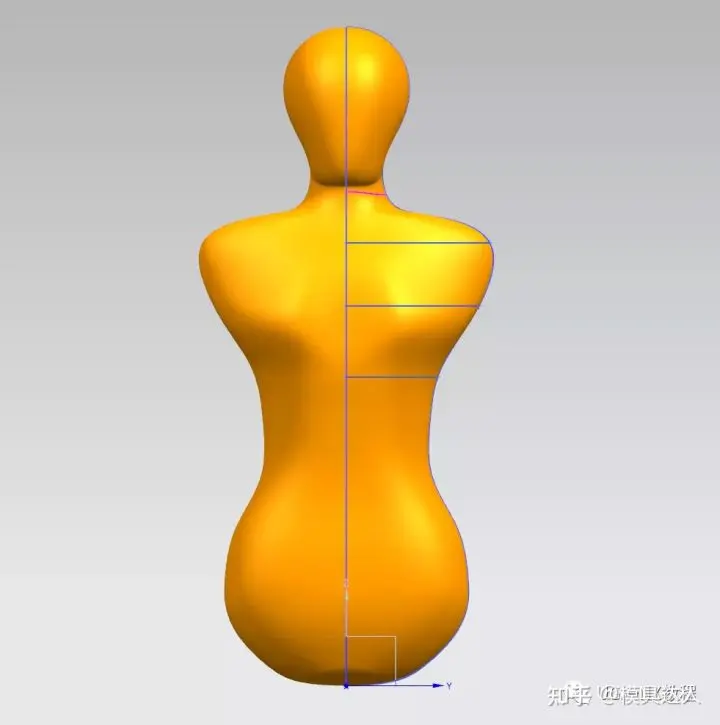

11.最后做中间部分，这里四个边都要约束相切了。

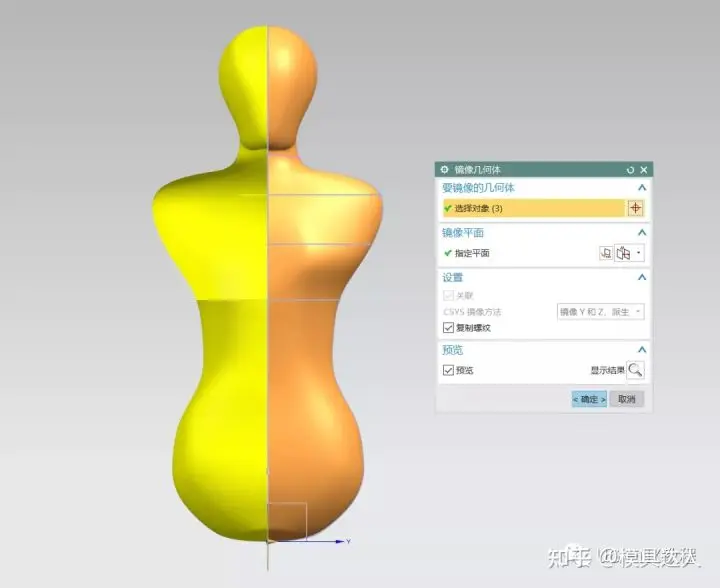

12.将做好的面镜像过去，然后缝合成实体

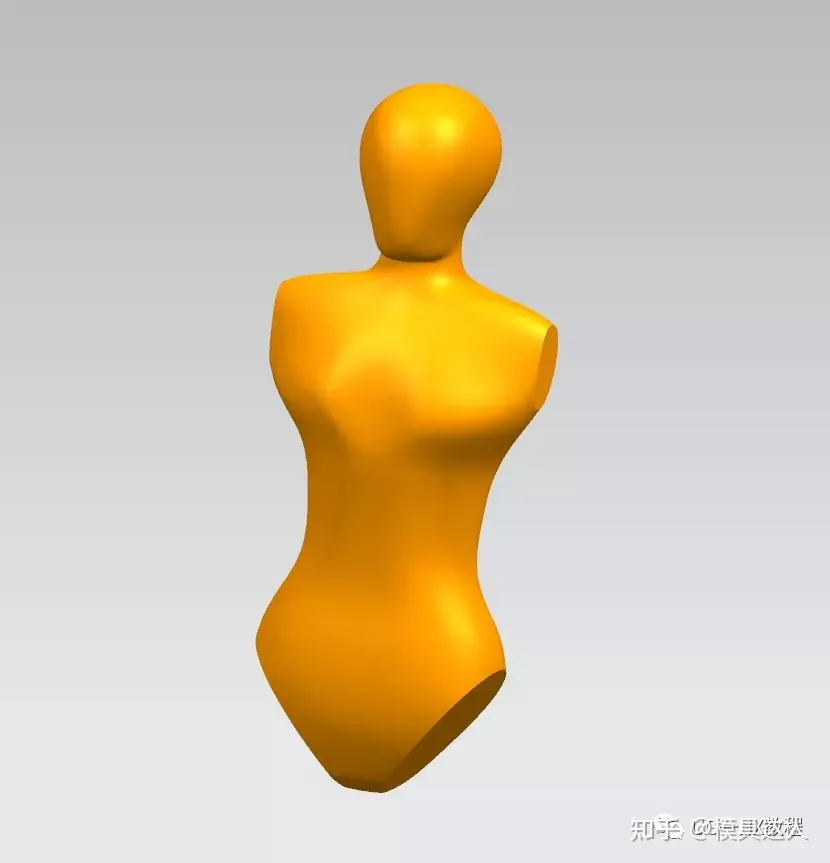

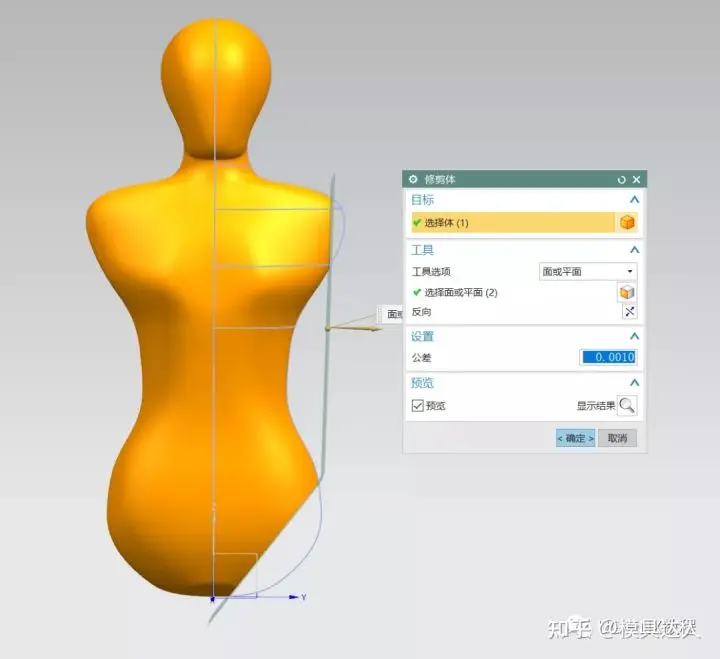

13.最后在YZ平面绘制草图直线拉伸做修剪体

14.使用镜像特征把修剪体镜像过去就完成了，胸肌的形状可以通过线条调整来改善，小伙伴们可以自己慢慢尝试

要画腹肌之类的就要更多的线条了，这里就偷懒一下了。
