他来了他来了，他带着汽水过来了！今天就给大家带来一个可乐or雪碧饮料瓶的建模教程！相信大家对于肥宅快乐水都不陌生吧！特别是在吃火锅的时候来一杯，那怎叫一个爽字了得！

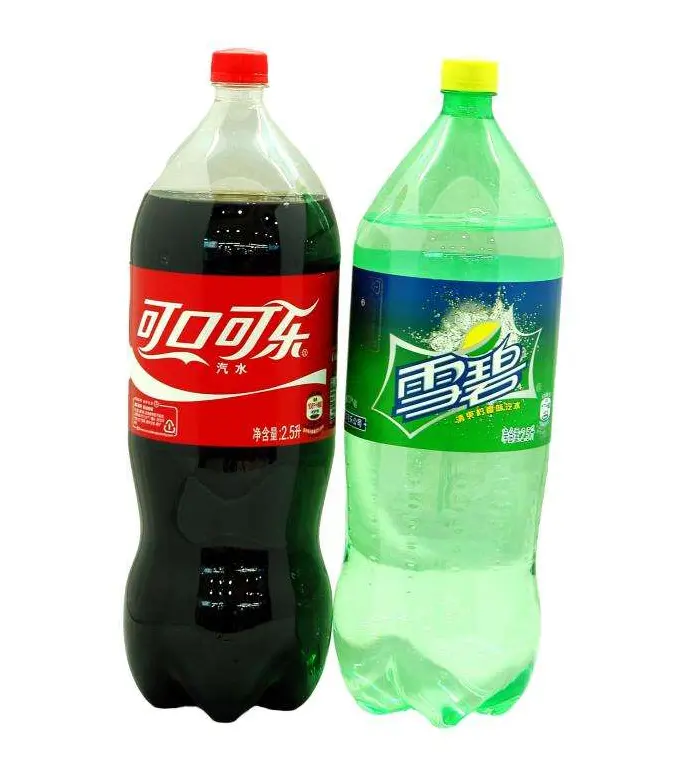

不过喝了这么多汽水，大家有没有细心关注过装饮料的瓶子呢？如果让你来用UG建模，你有多少的把握能做出来呢？赶紧来看看教程吧！
建模过程：

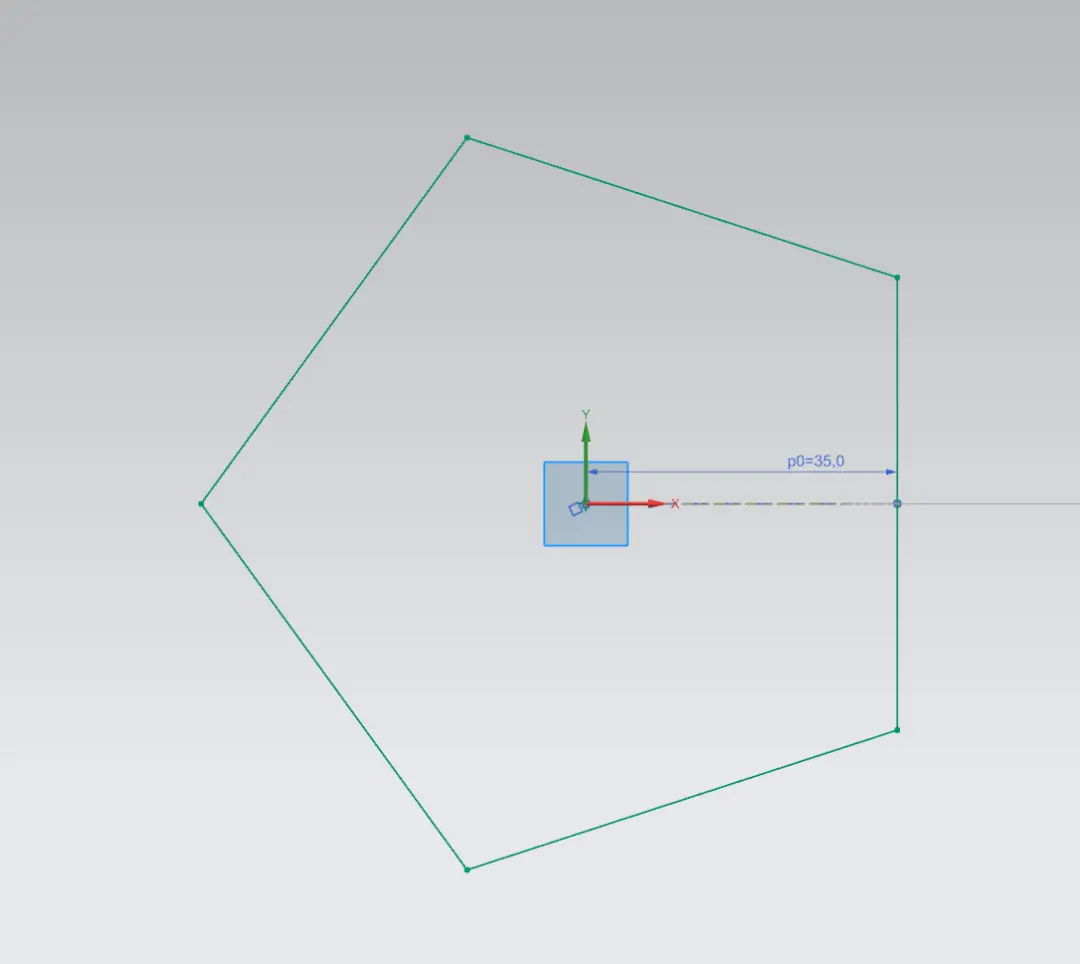

1、还是打开UG新建文件，首先绘制一个内切圆35mm的5边形。

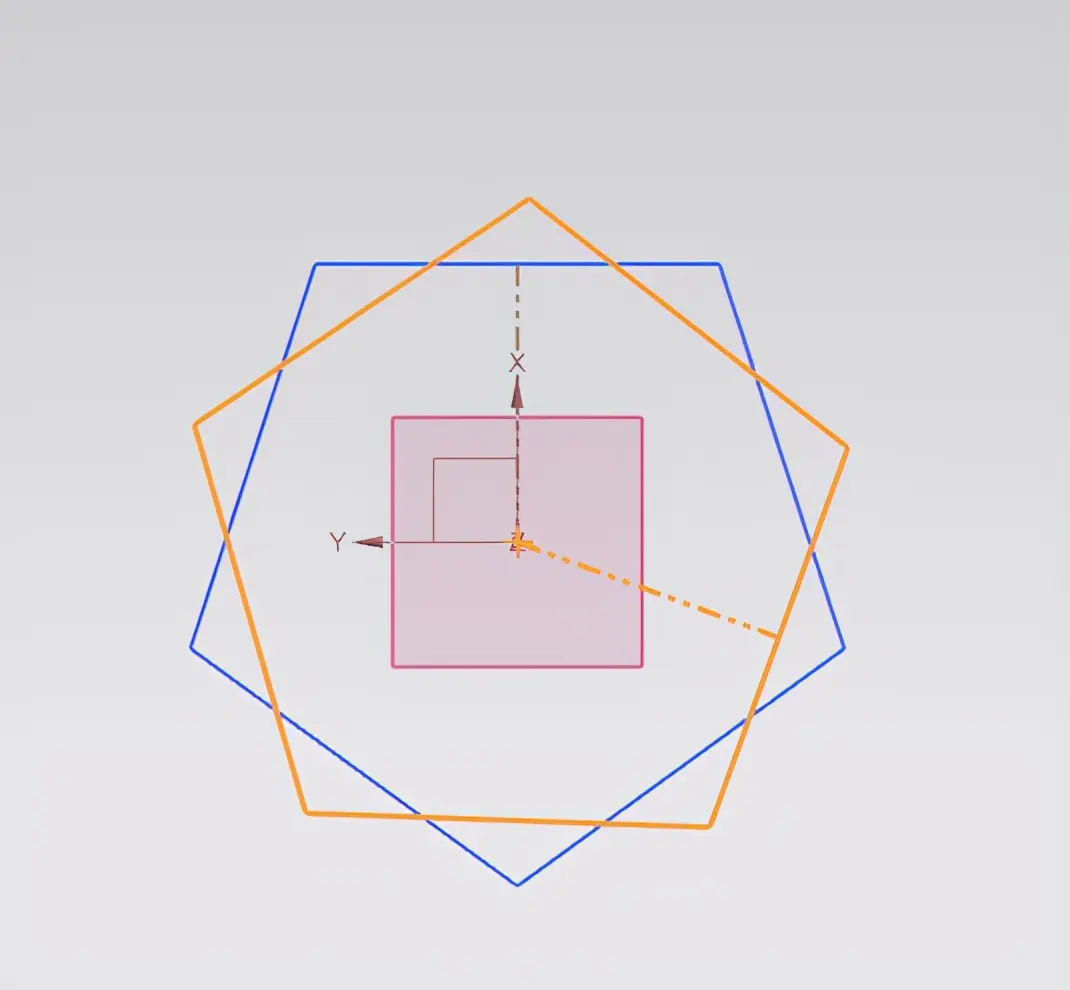

2、做一个距离XY平面30mm的基准面，在新建的基准面上再做一个五边形，尺寸相同但方向不同哦！~

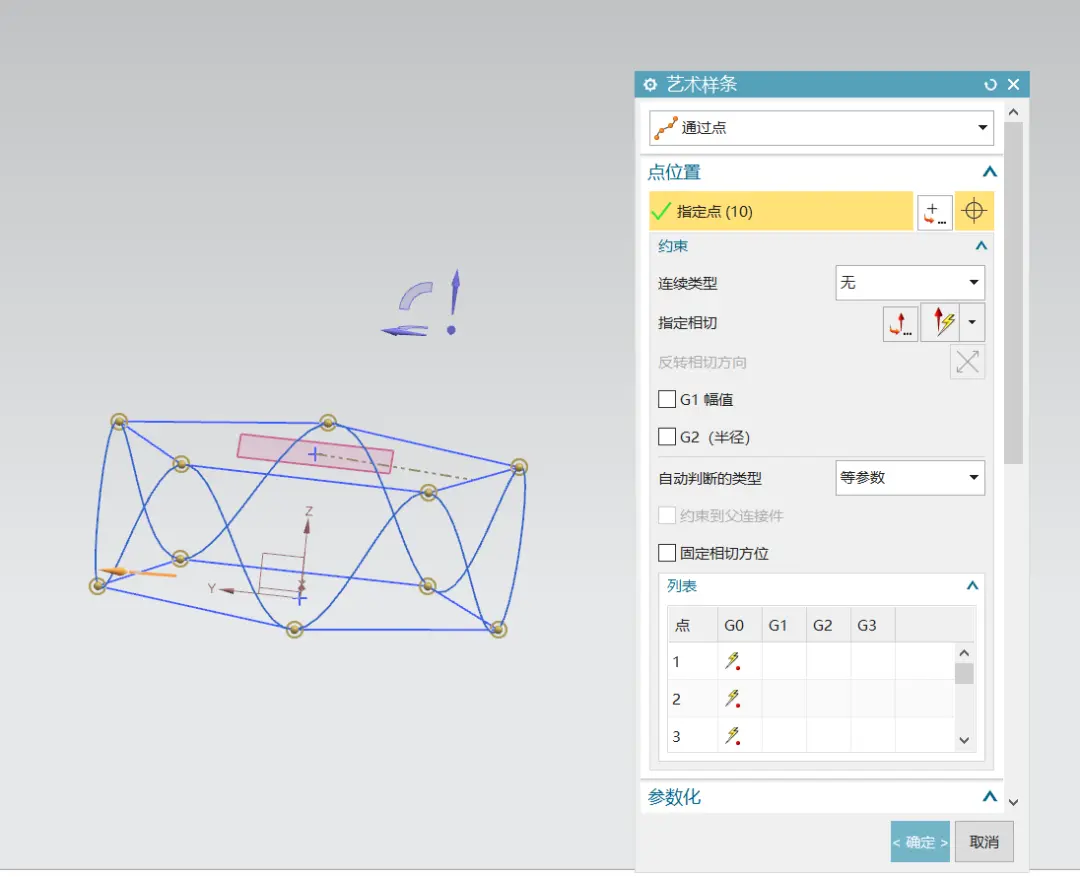

3、接着使用艺术样条命令，把两个五边形的顶点连接起来。
如果你会使用表达式来制作规律曲线的话，那前面的步骤就可以省去啦，同样类似的表达式案例在咱们的公开课上都有讲解哦~加了咱们群的小伙伴们可是领先了一大截啊！

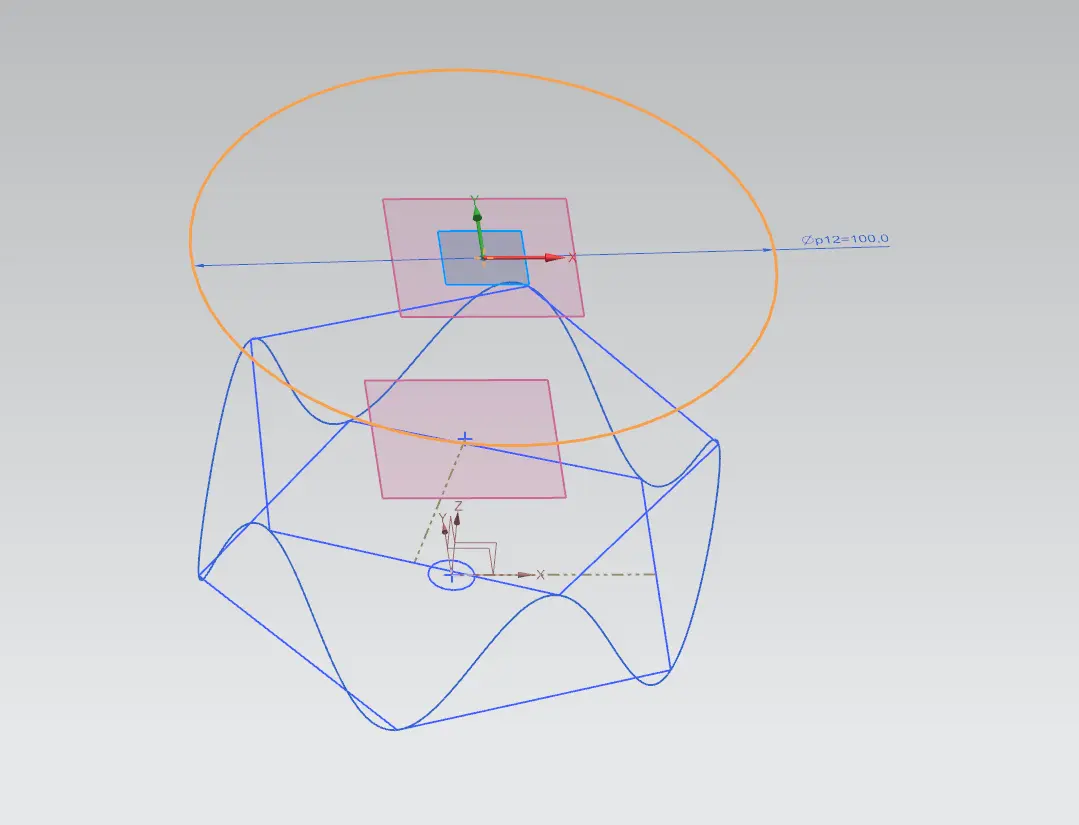

4、继续创建一个距离XOY面70mm的基准面，在这个基准面上绘制一个直径100的圆。

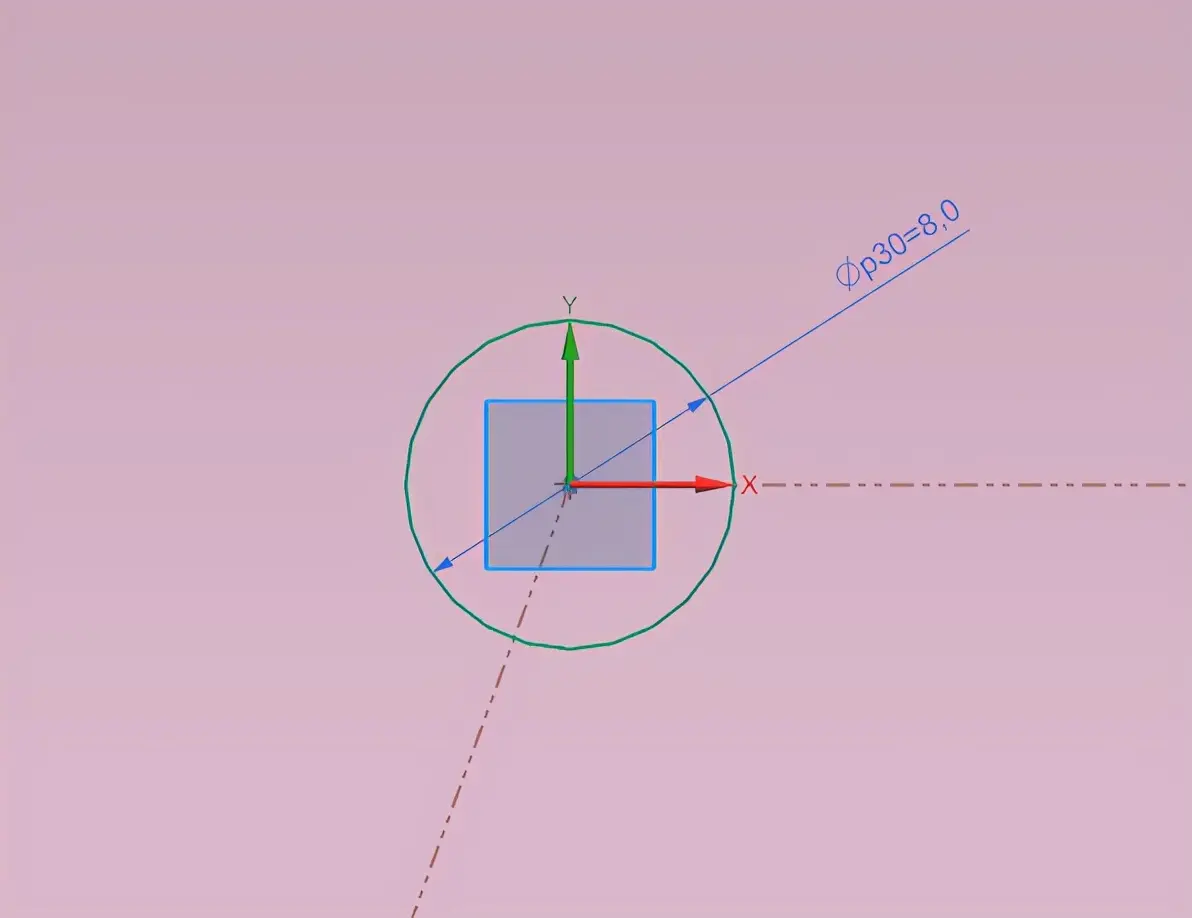

5、接着咱们在XOY平面绘制一个小圆，尺寸可以参考图中的尺寸啊。

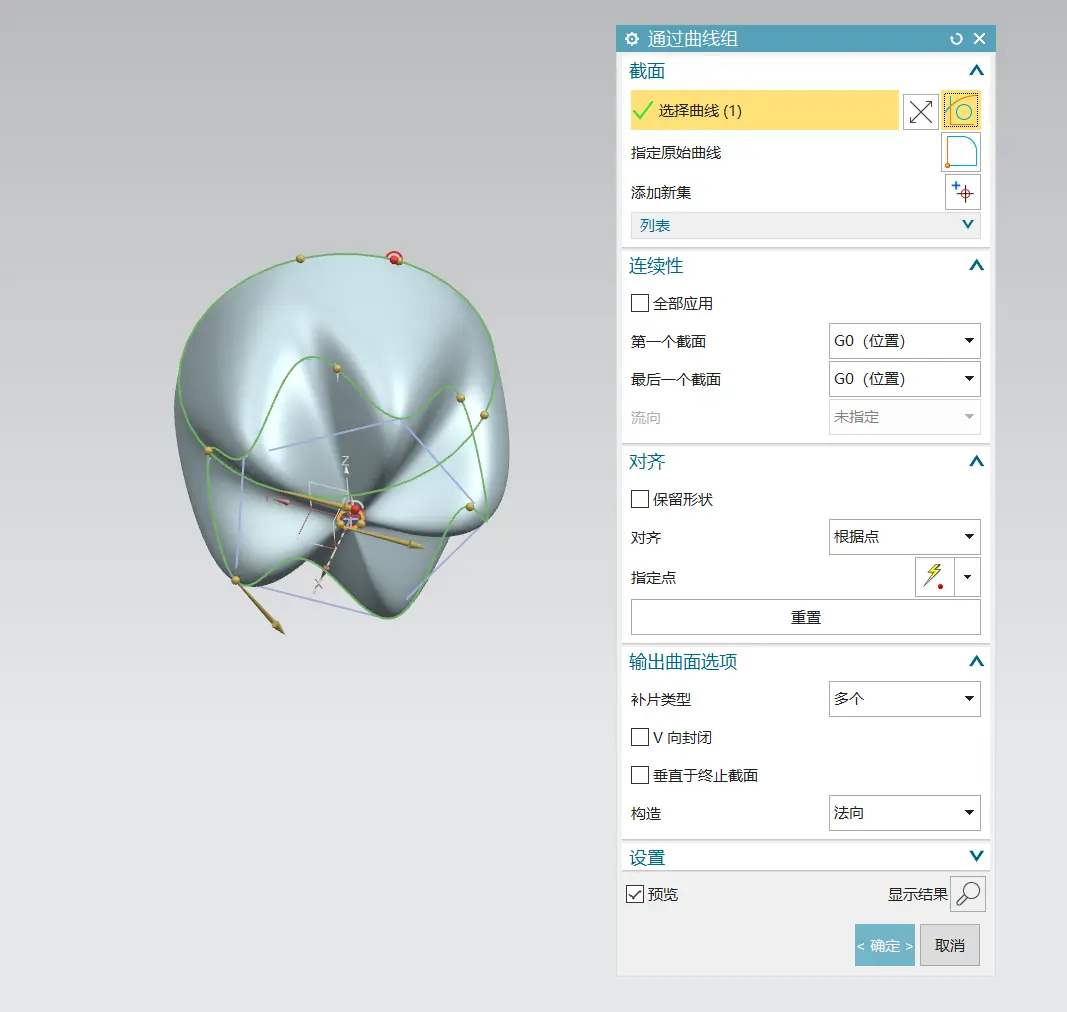

6、之后，可以利用通过曲面组命令一步搞定啊~

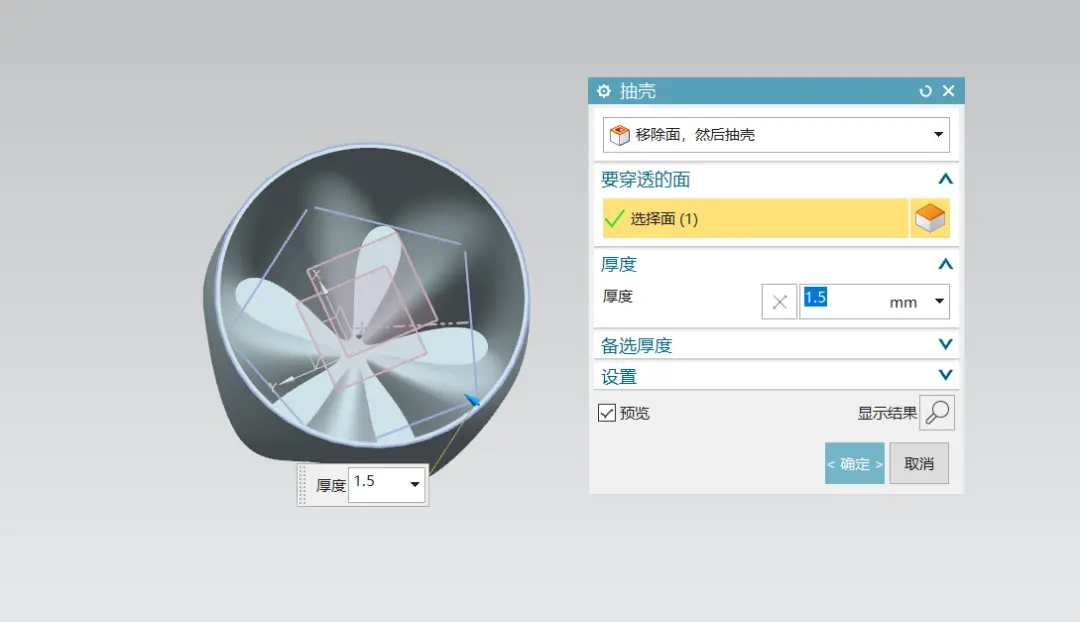

7、咱们做的是瓶子模型，肯定不能是实心的，所以使用抽壳给他做个1.5mm的壁厚。

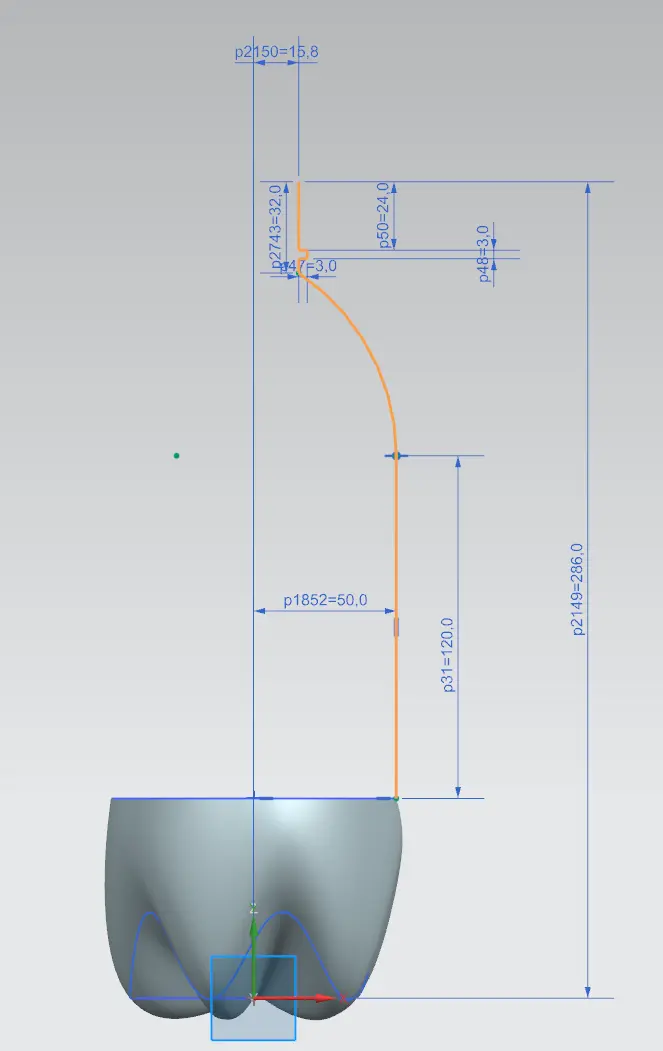

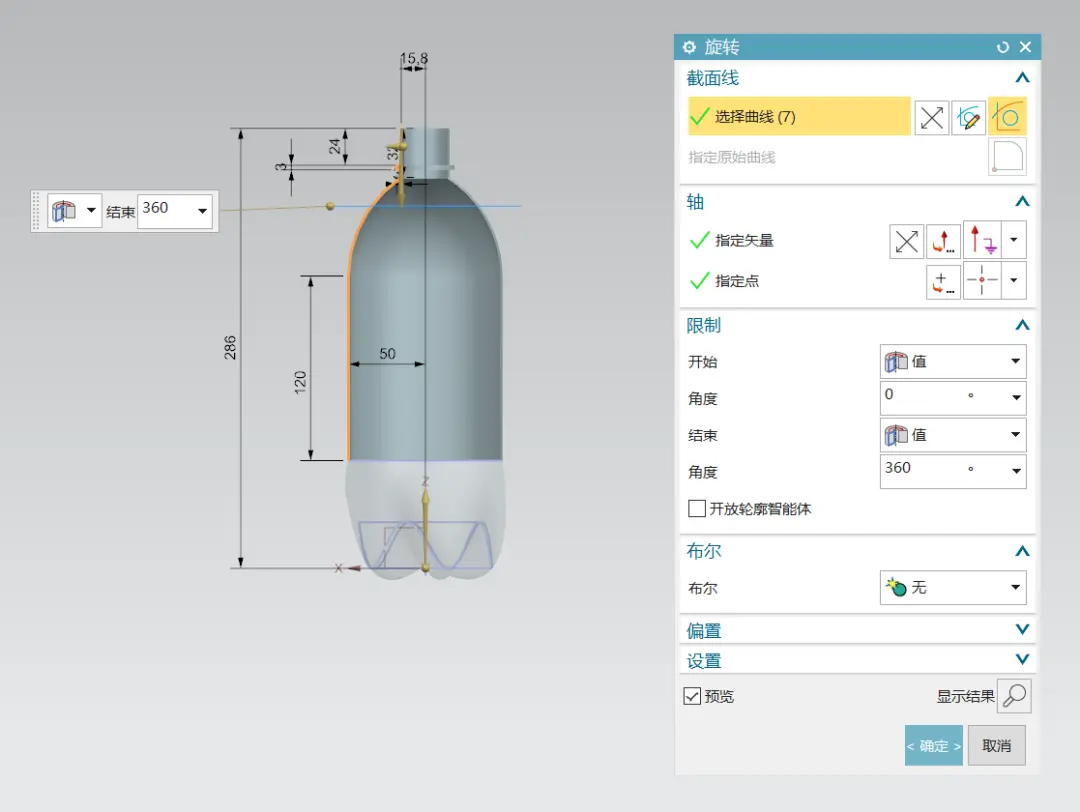

8、然后继续绘制瓶身剩下的草图部分，完成草图后进行旋转，具体的草图可以根据底下的瓶身来确定啊，这里我偷个小懒就随便的画个直线了啊~

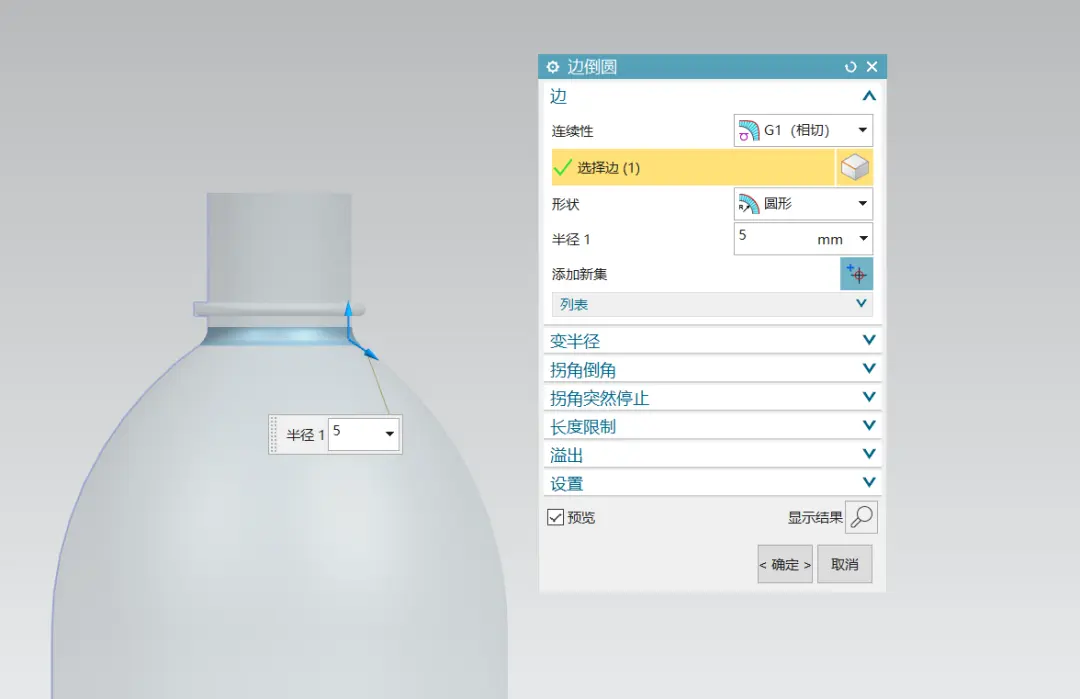

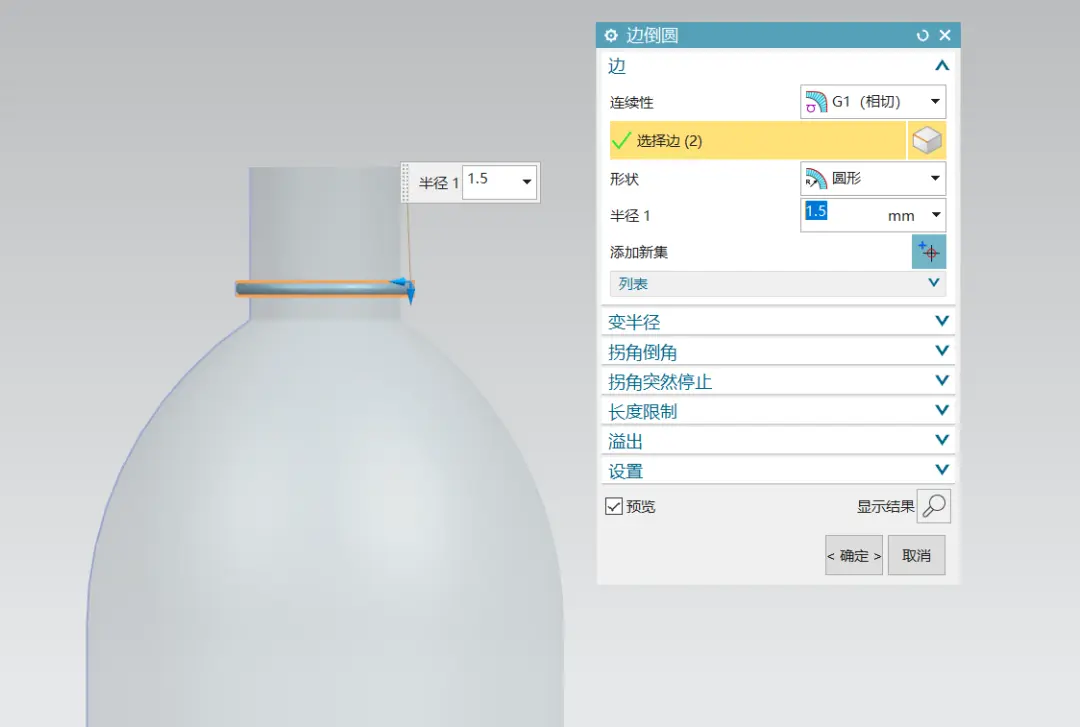

9、这里进行倒圆角处理，使用边倒圆或者面倒圆就看你是想怎么做哦~

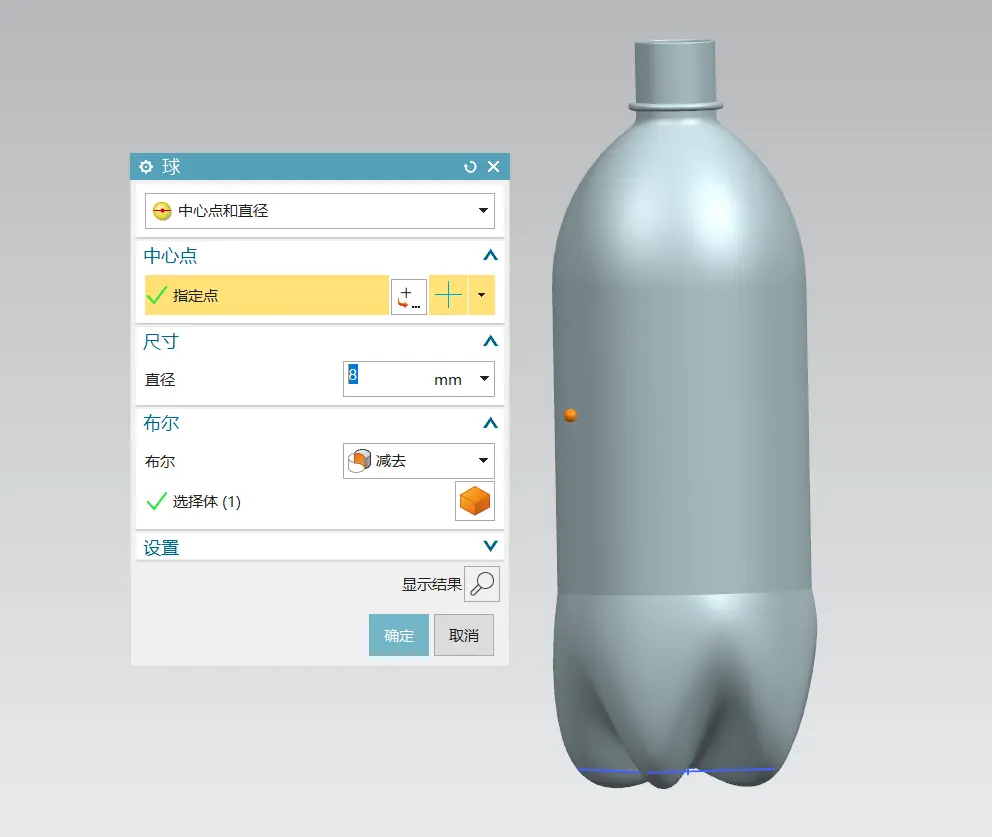

10、接着咱们在瓶身上插入一个球体并进行求差处理，不知道各位小伙伴们有没有注意到过瓶身上的小凹坑呢？

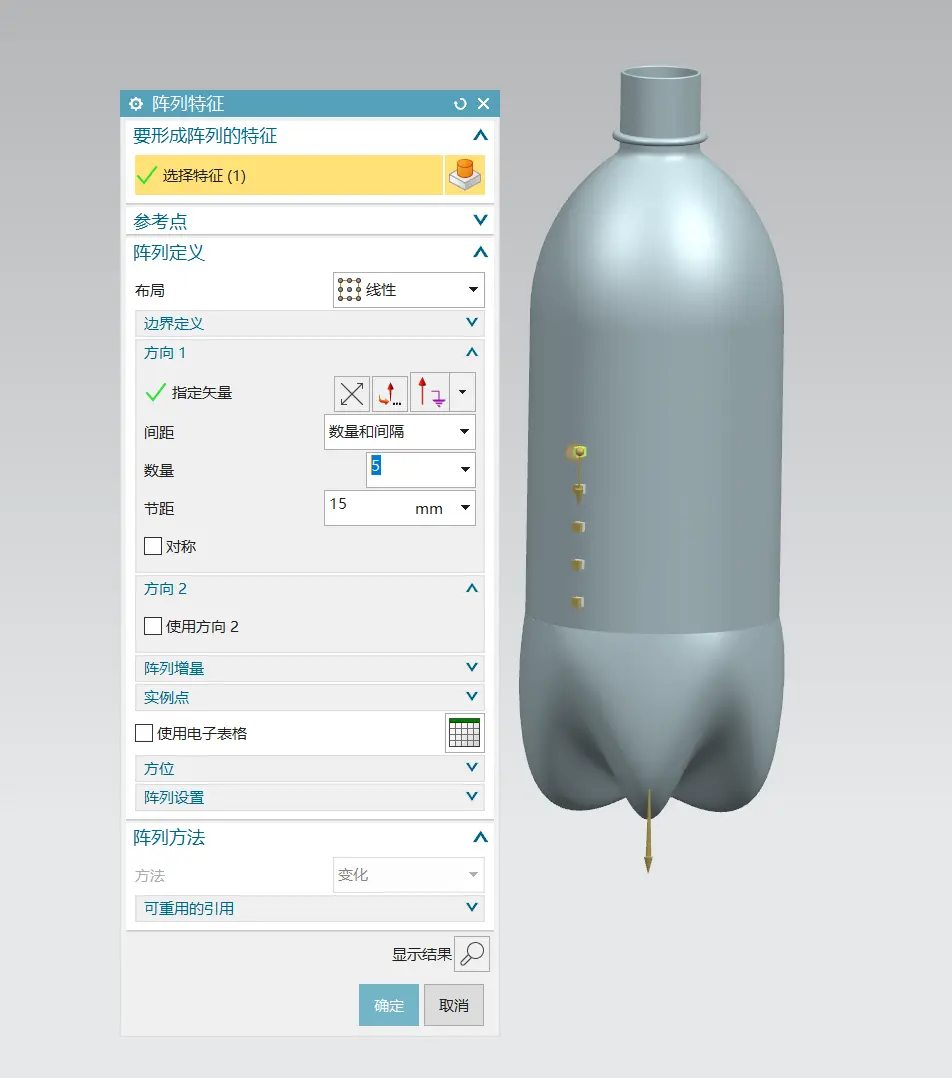

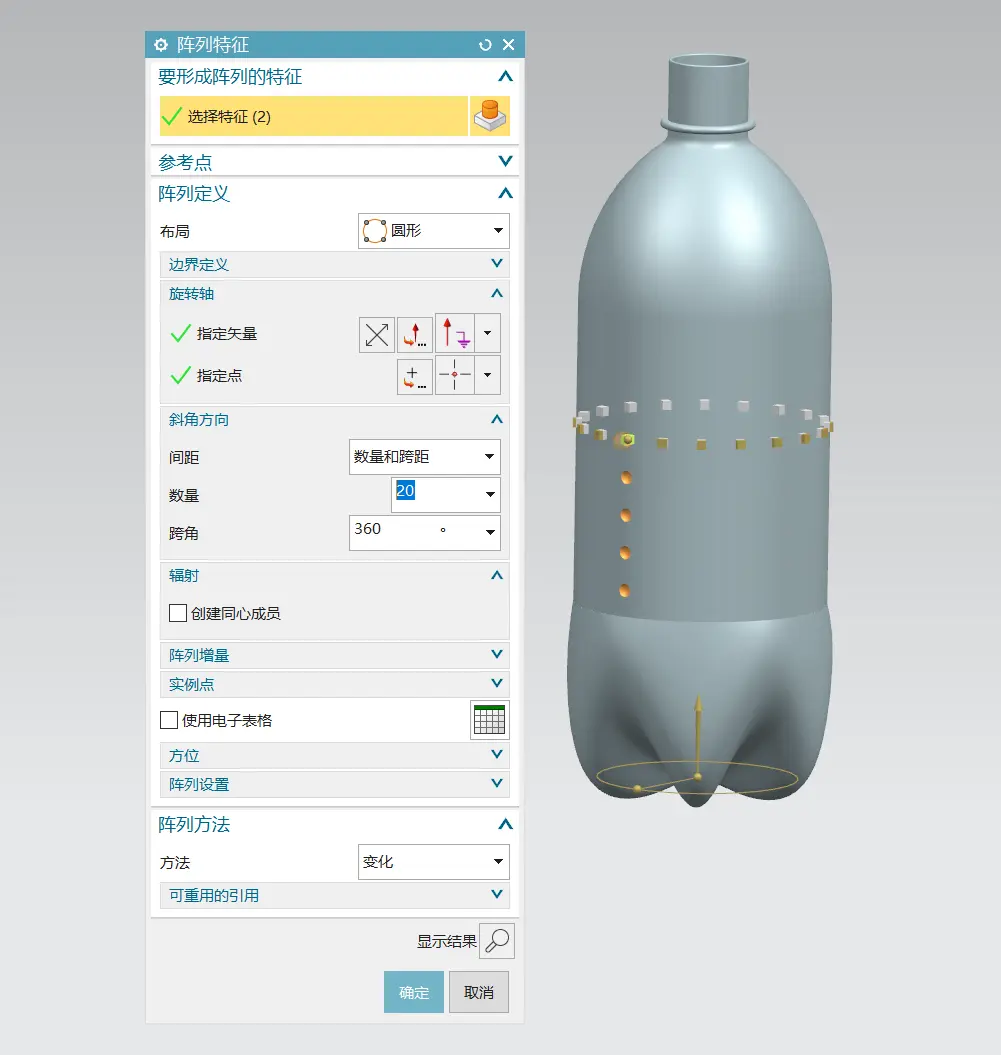

11、然后使用咱们最熟悉的阵列命令，分别阵列两次，可以先做线性阵列也可以先做圆形阵列，反正最后的效果就是在瓶身的一圈全部弄上。

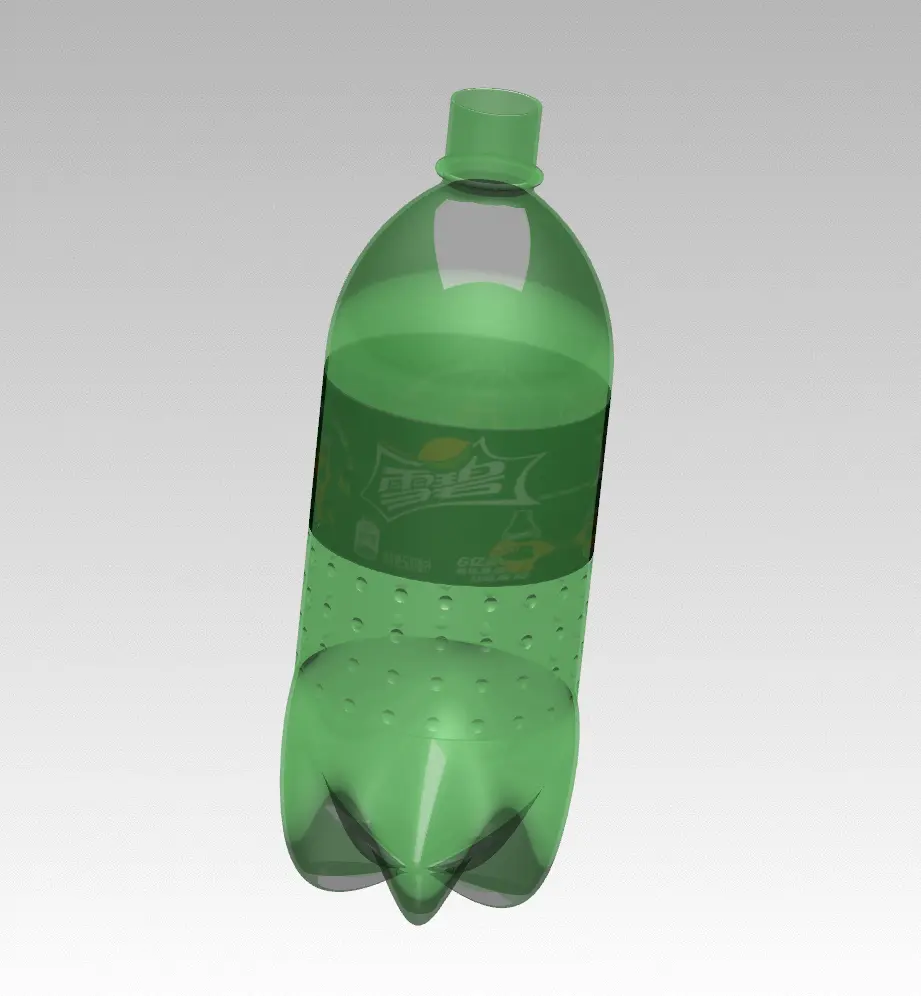

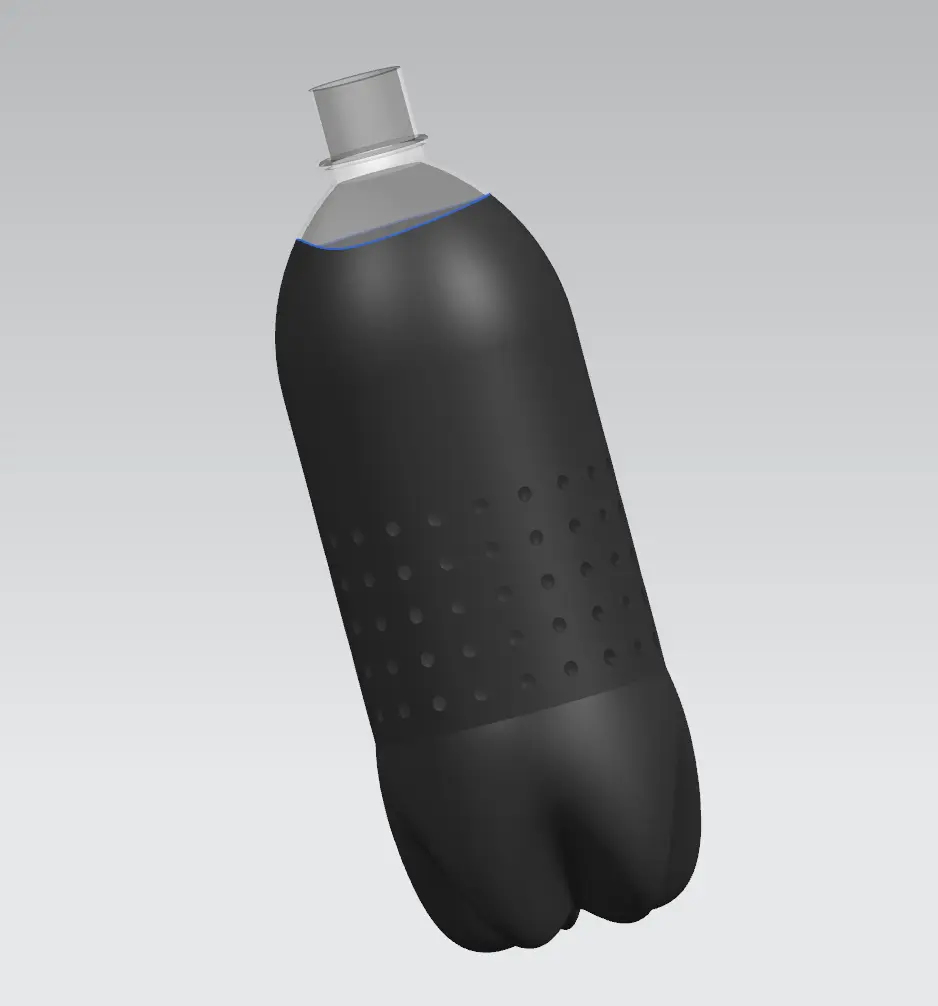

12、做好后把上下瓶身给求和，然后上贴图去渲染一下。
不同的颜色就可以做出不同的汽水了啊，不知道在座的各位是可乐党还是雪碧党呢？大家可以在评论区留下你的喜好哦~
那今天的分享就到这里啦，之后会分享更多有趣的UG建模案例的教程，也会分享一些相关行业中的知识与技巧，感兴趣的小伙伴们记得点个关注不要错过精彩能容啊~
