UG NX雪王建模：蜜雪冰城公仔教程

像up主这样的穷鬼，就很喜欢雪王这样的平价奶茶，比起30多一杯的果呀呀什么的，蜜雪冰城的价格看起来十分合理。那今天用UG建模一个雪王，一起看看过程吧！

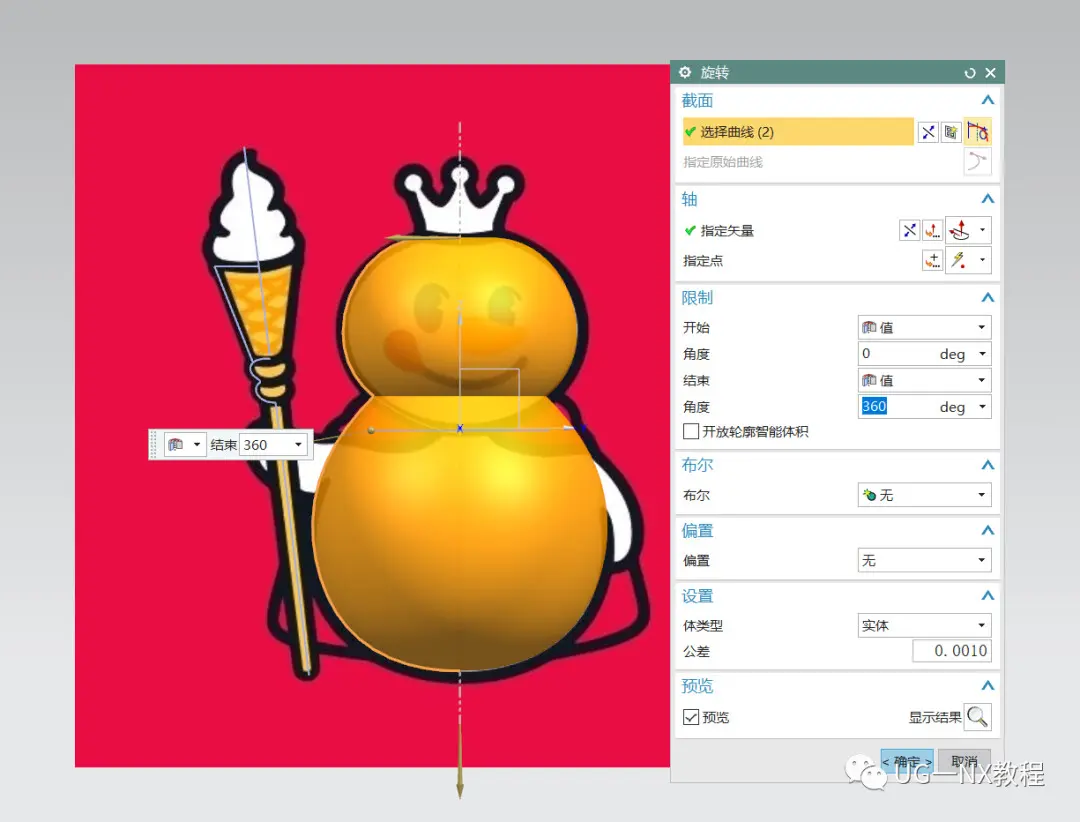

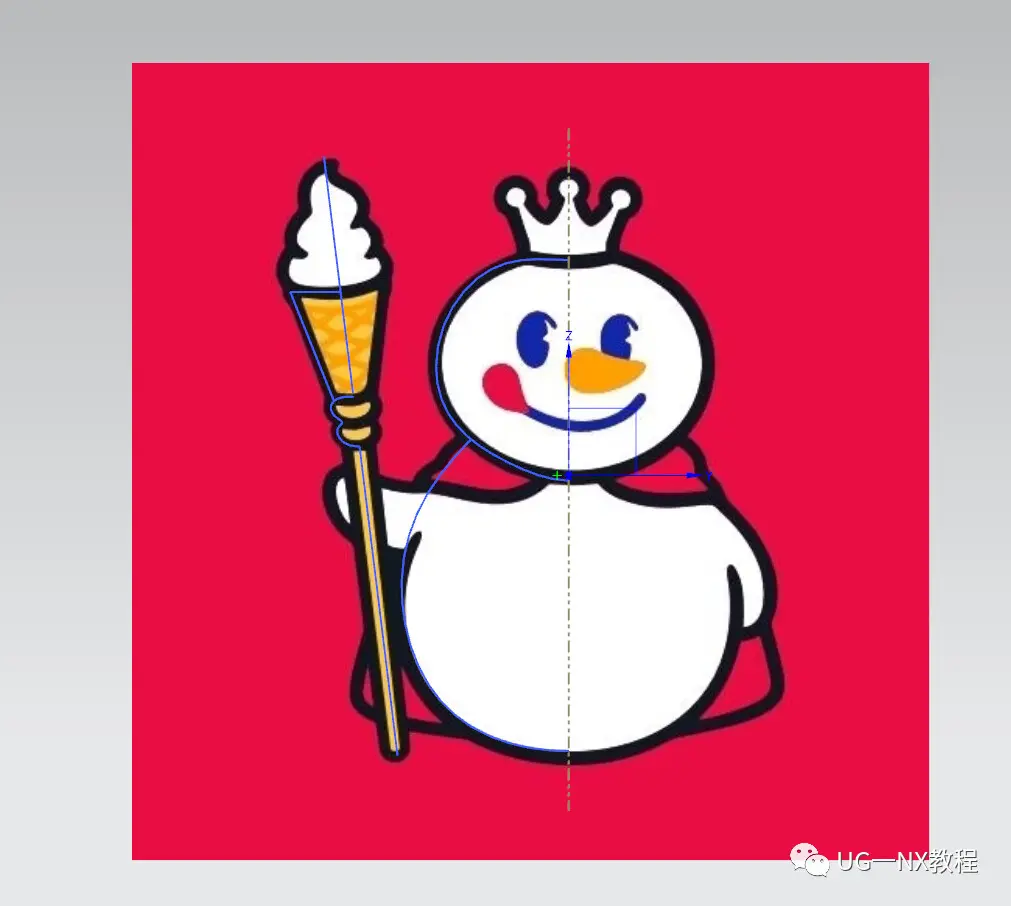

  1.打开UG,插入光栅图像，绘制草图并旋转出头部和身体

【如果不会插入光栅图片的请看这个视频！！！】 https://www.bilibili.com/video/BV1be4y1M7v3/?spm_id_from=333.999.0.0&vd_source=74e269bc3094ba90677e34b108086d4e

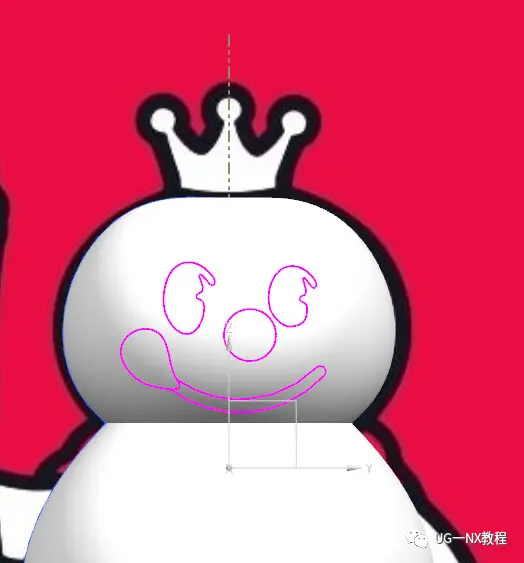

  2.绘制脸部草图，投影到面上，分割面染色

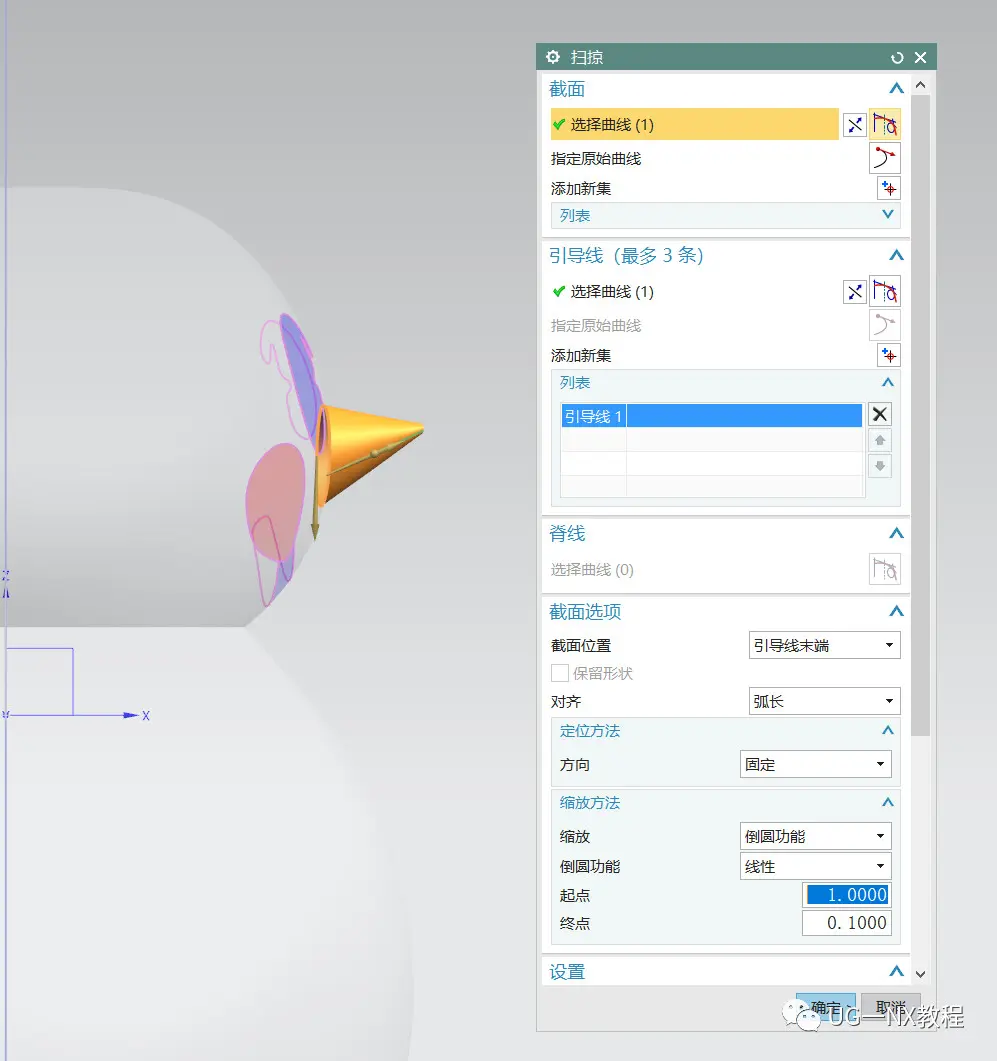

  3.鼻子扫掠，尖端部分做填充曲面然后补片成实体

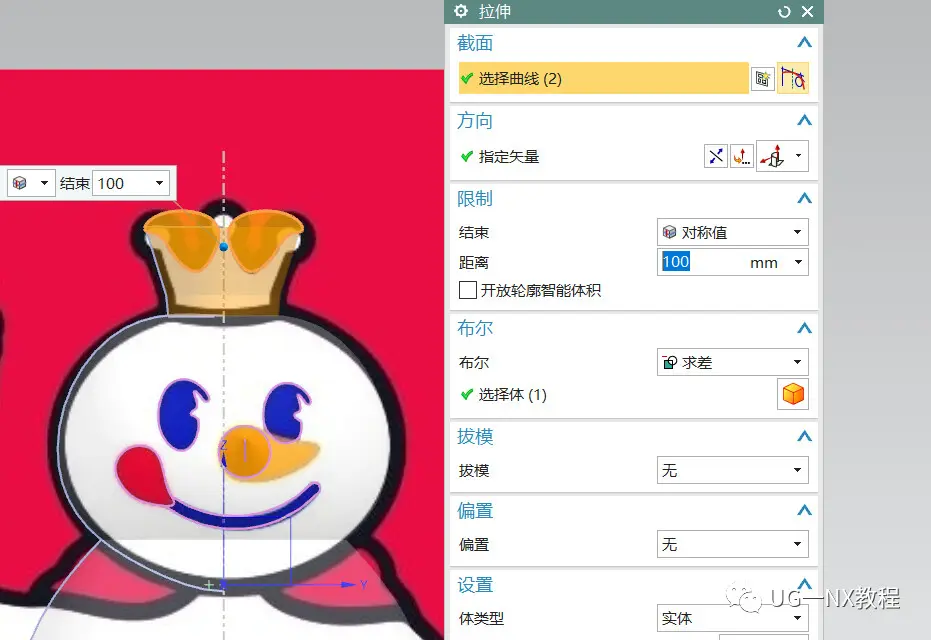

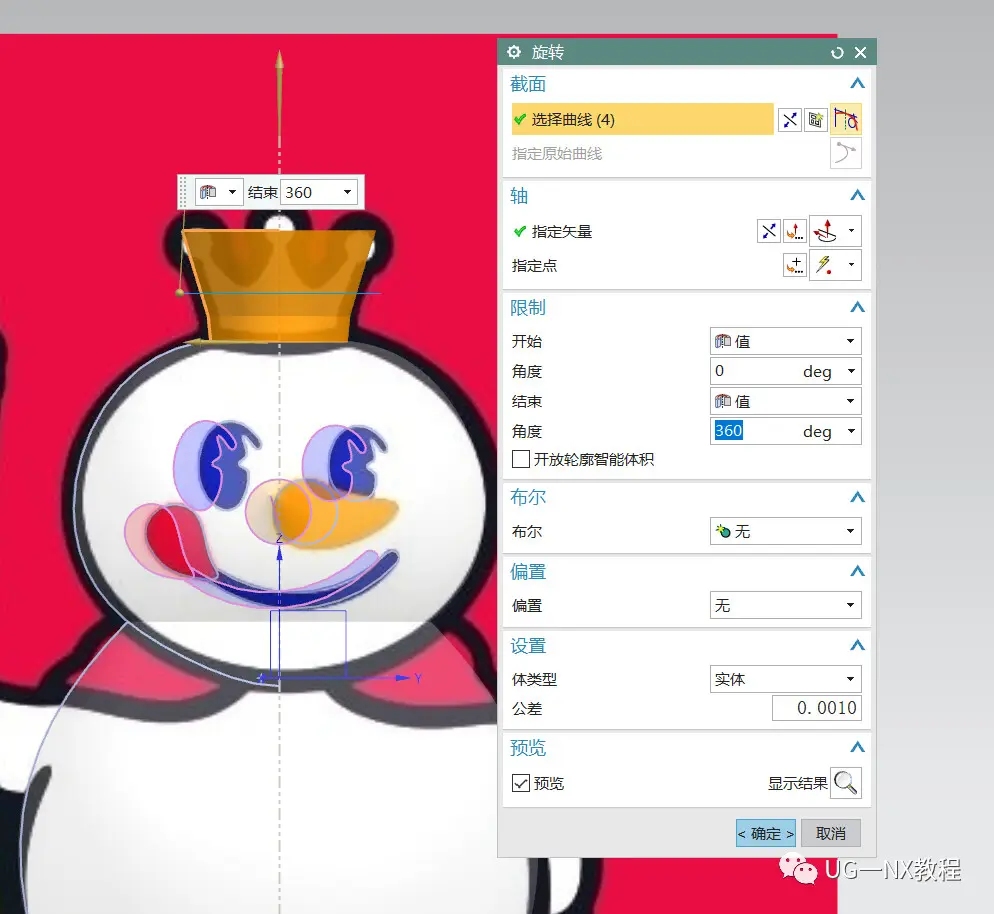

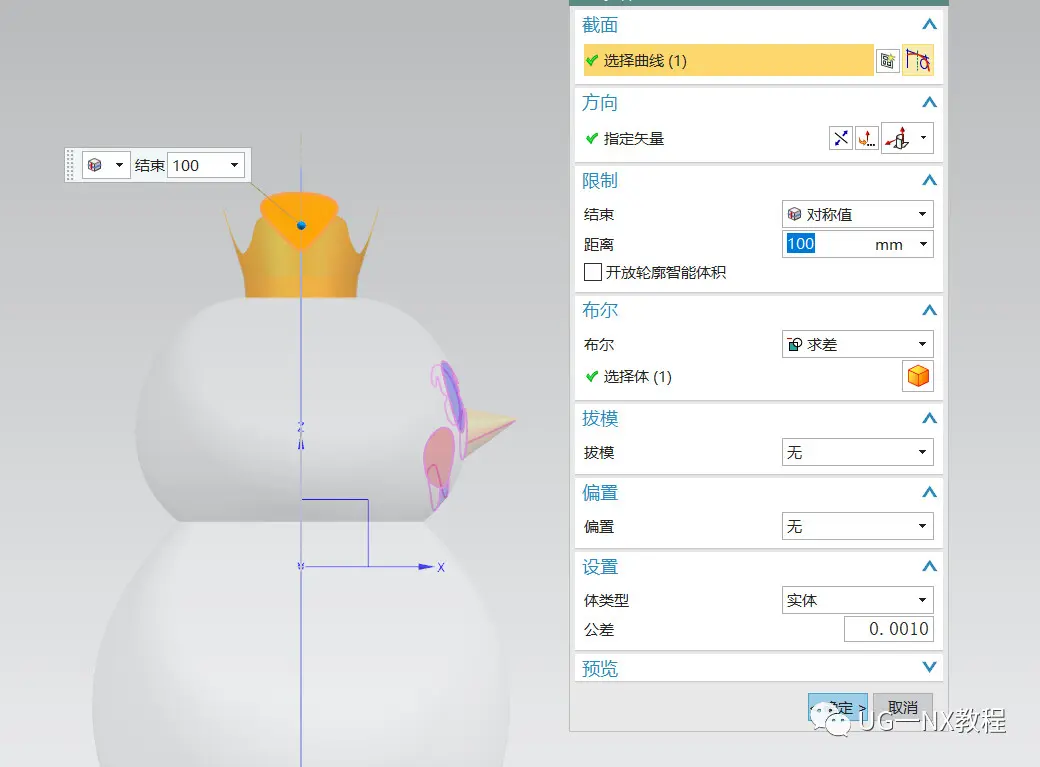

  4.皇冠是先旋转，然后抽壳，再拉伸草图求差

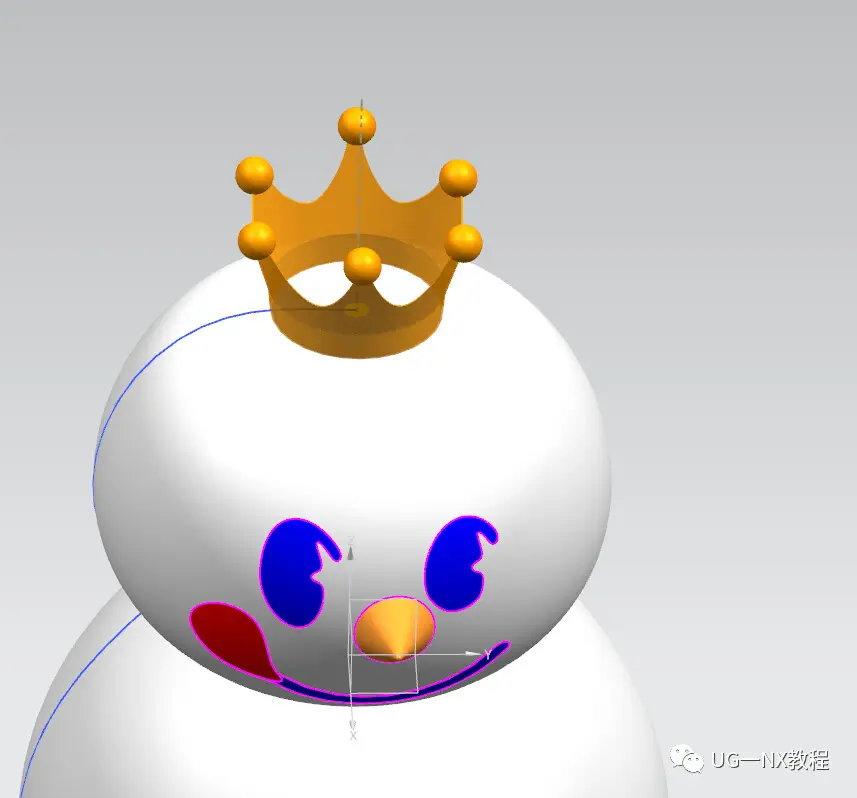

  5.在皇冠顶部插入设计特征球体，这个样从正面看和图片一样

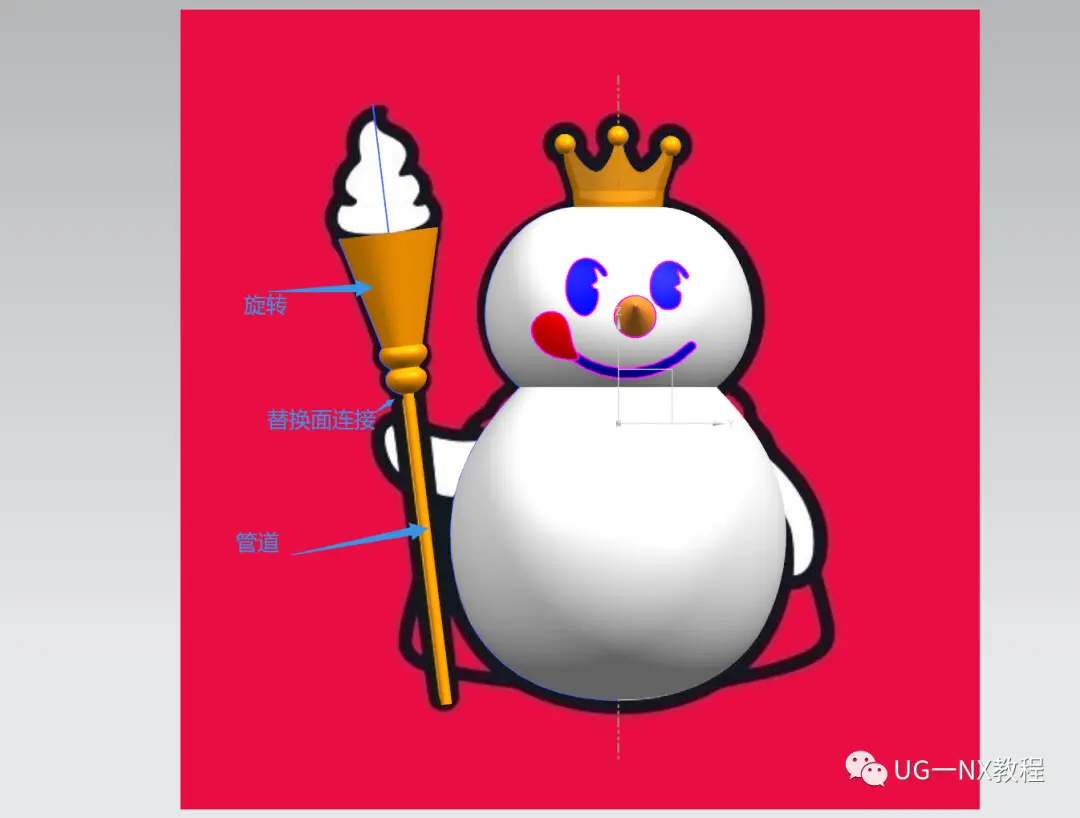

  6.雪人甜筒魔杖柄用管道，蛋卷筒用旋转，然后用替换面连接杆与筒

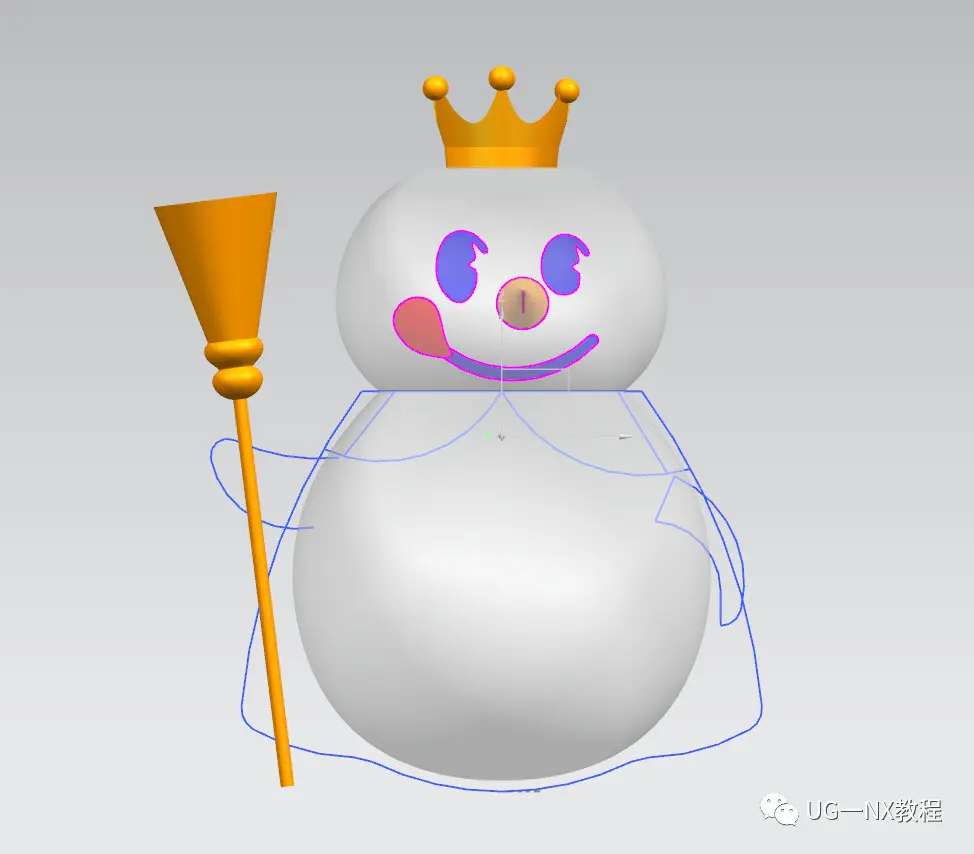

  7.根据图片绘制雪人披风轮廓草图，手臂草图也可以现在绘制出来

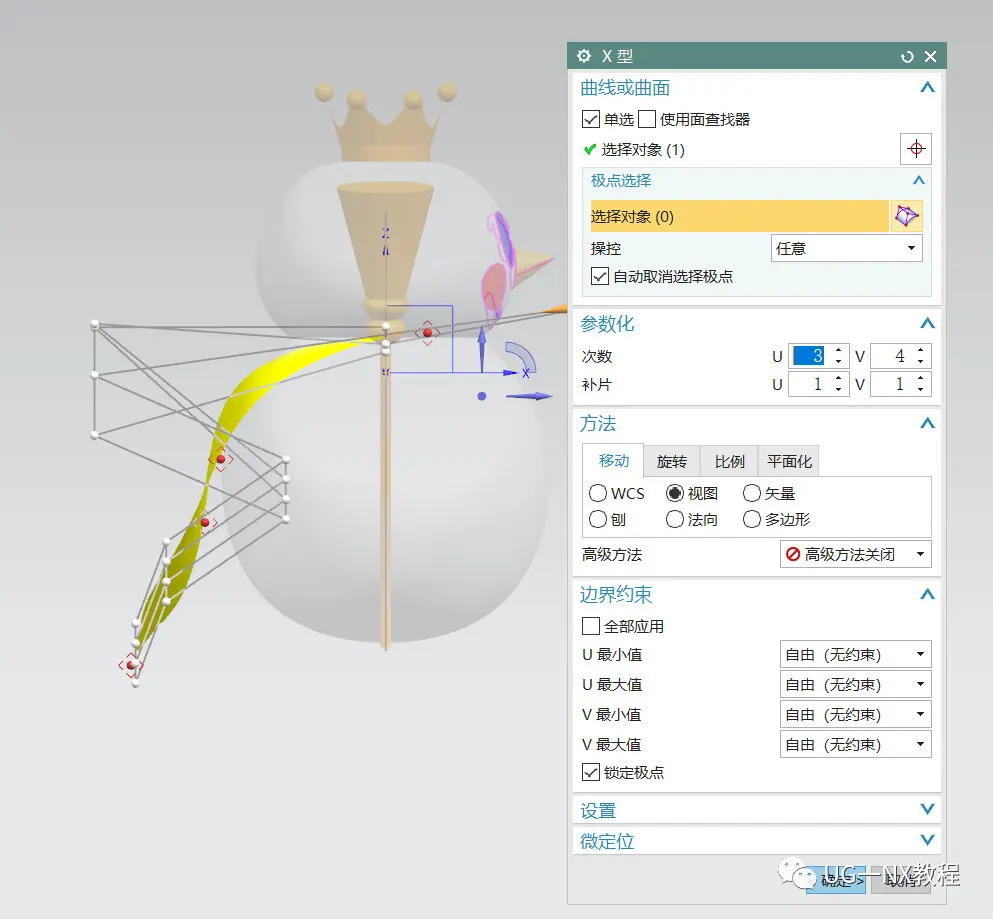

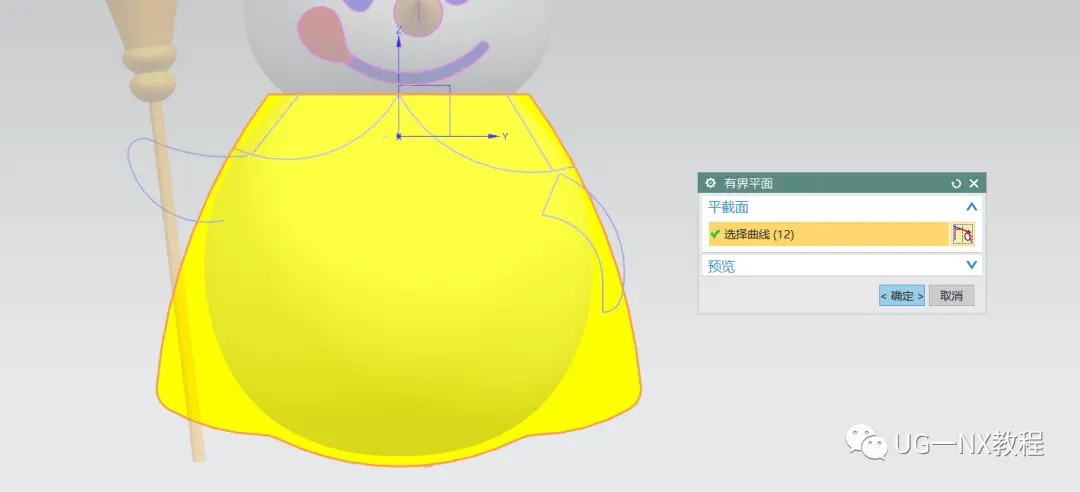

  8.将披风做成面后，使用X成型命令拉扯披风轮廓

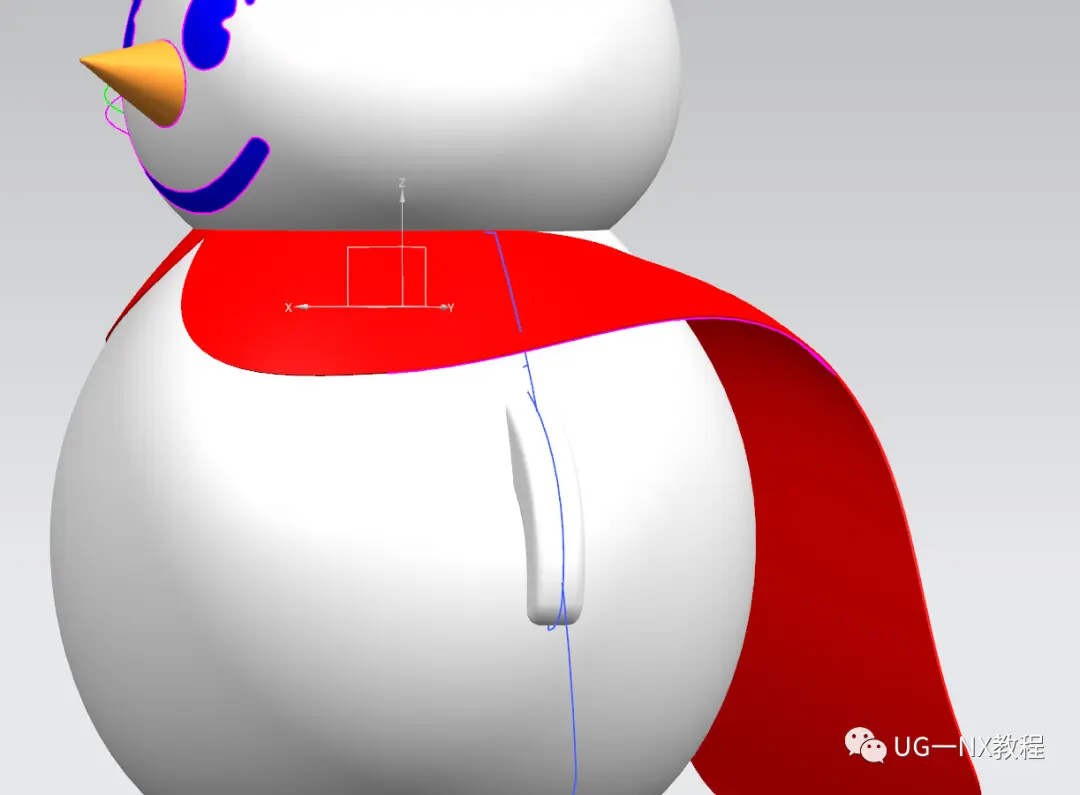

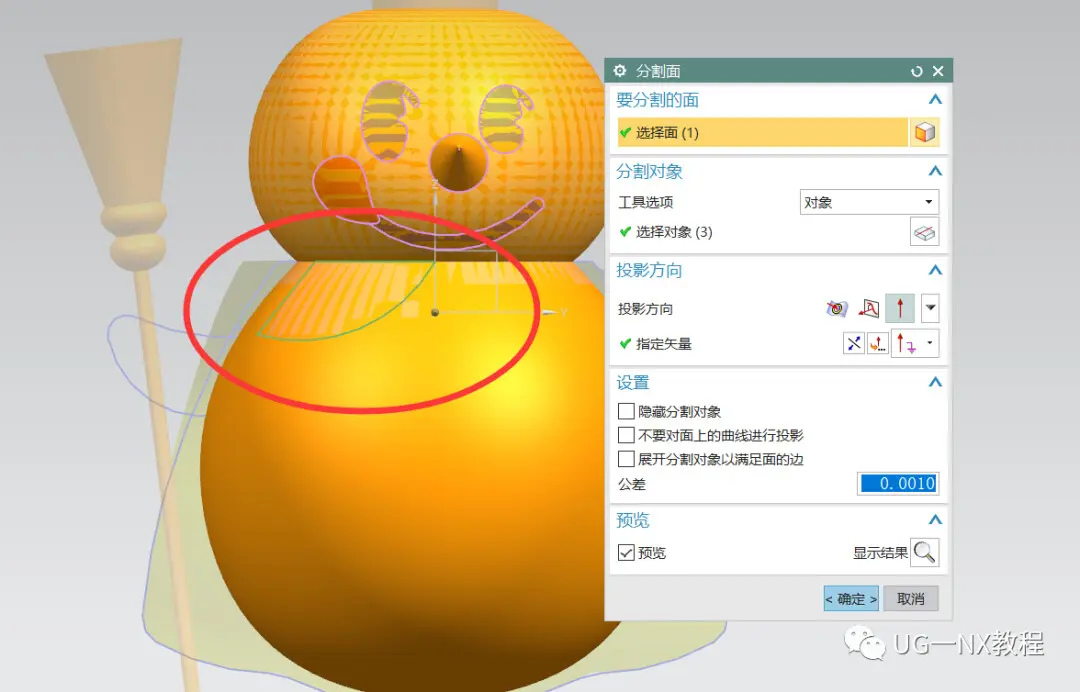

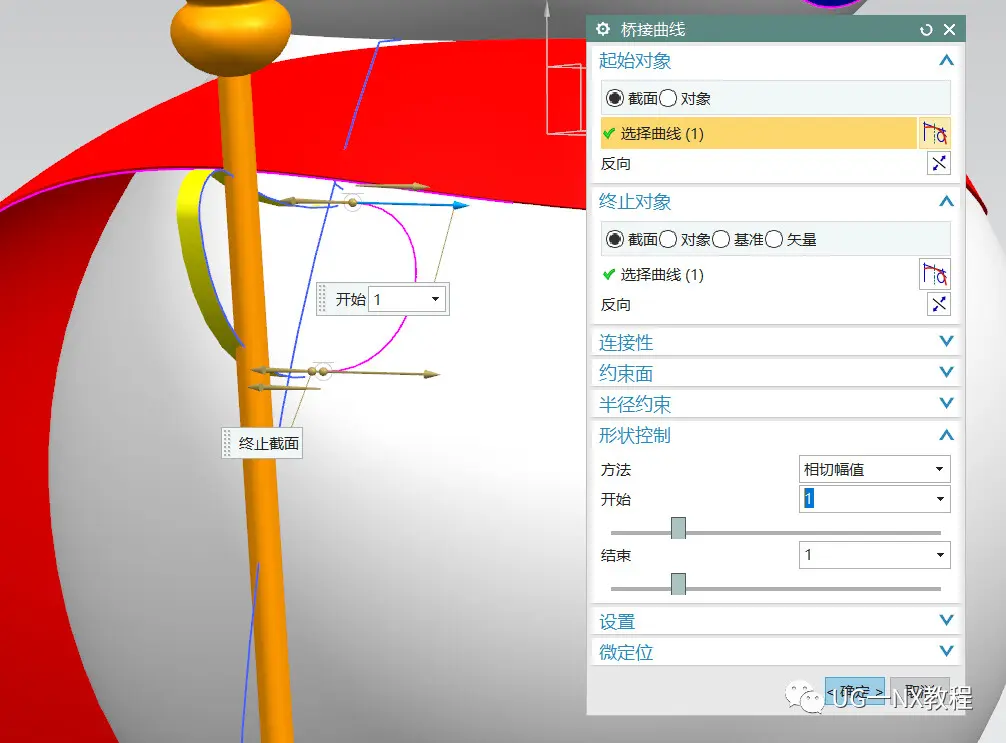

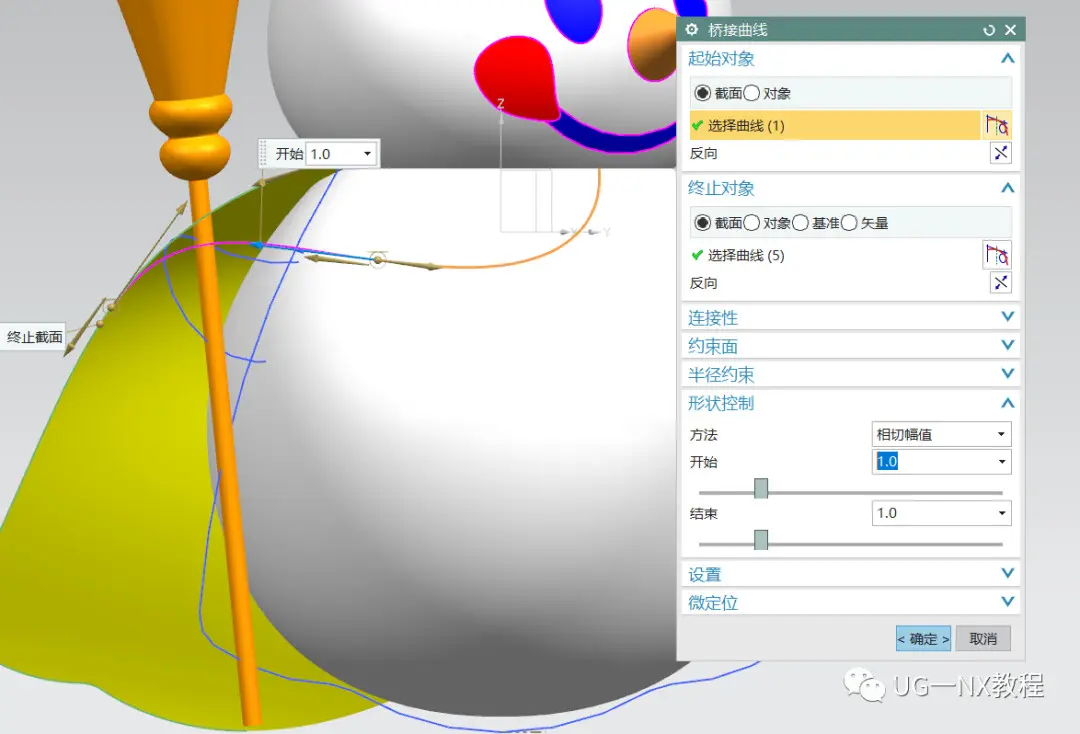

  9.利用步骤7的草图分割雪人身体部分，然后做线桥接

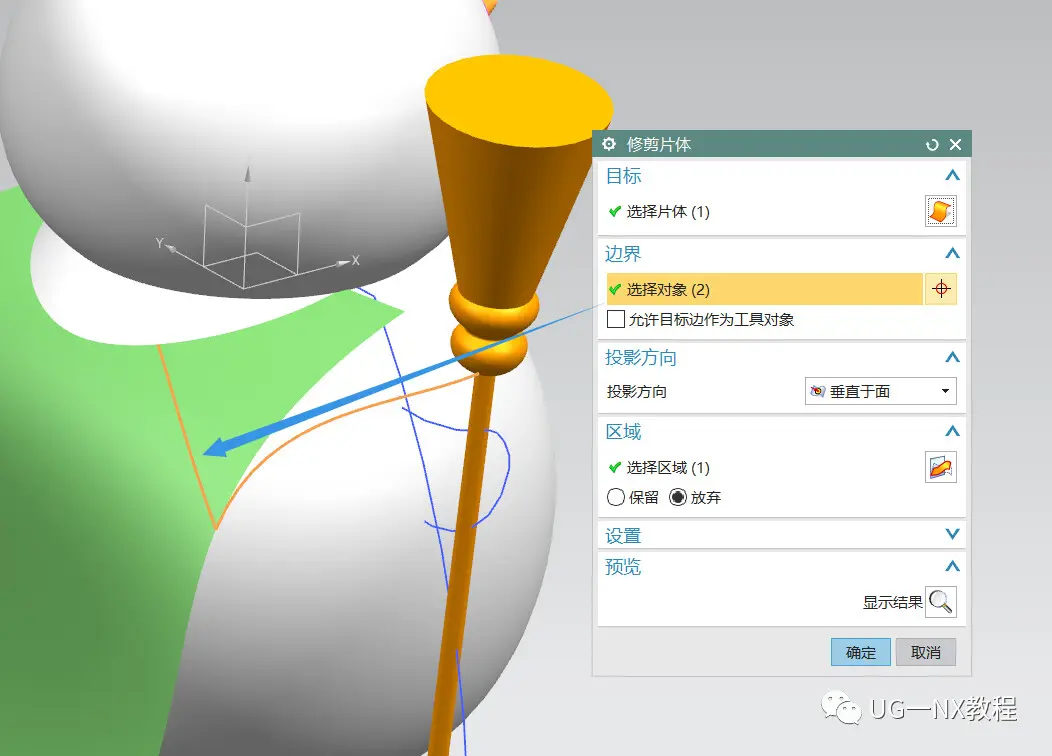

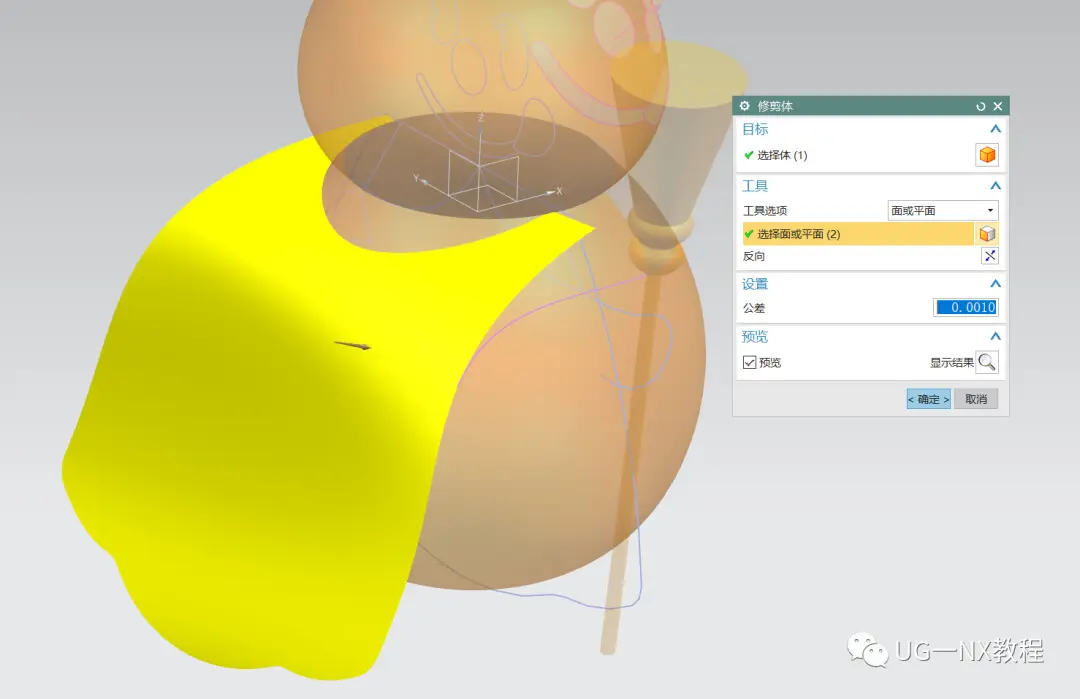

  10.雪人背部修剪披风与身体重叠部分，然后在面上绘制曲线并修剪

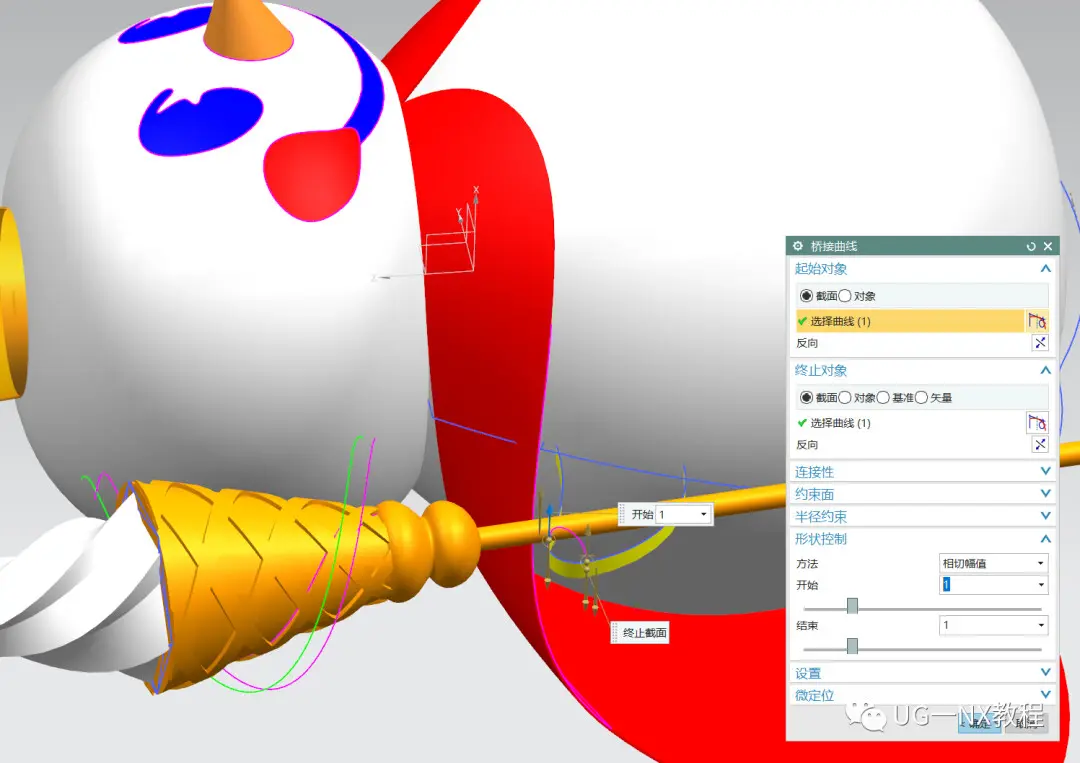

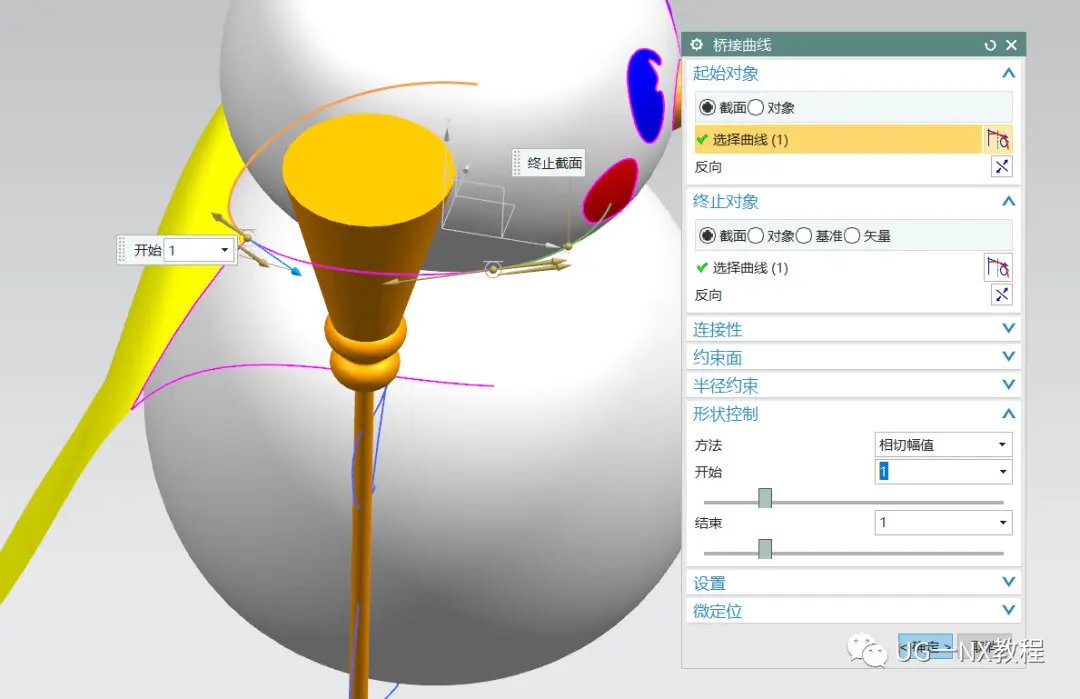

  11.继续做桥接曲线

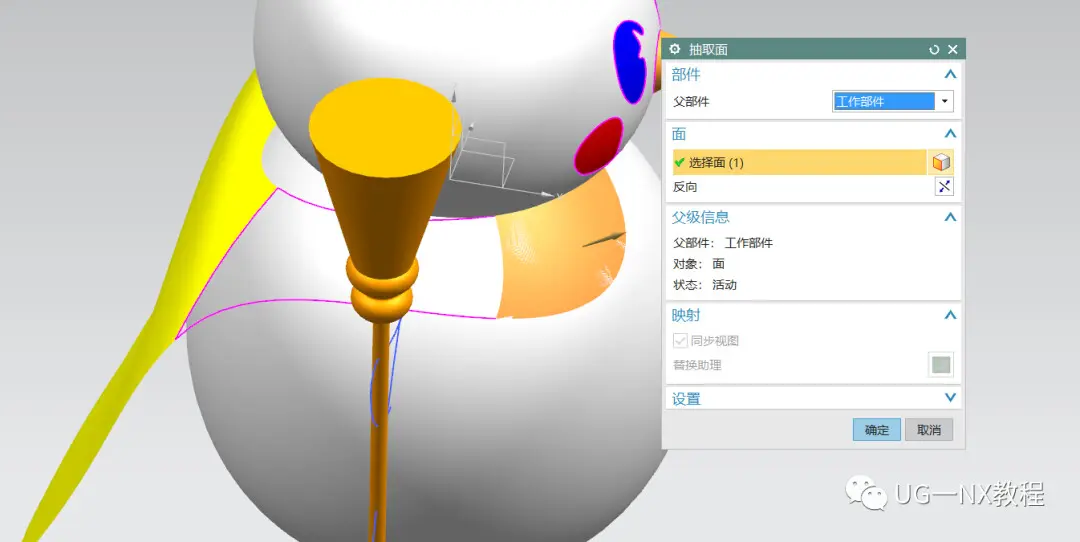

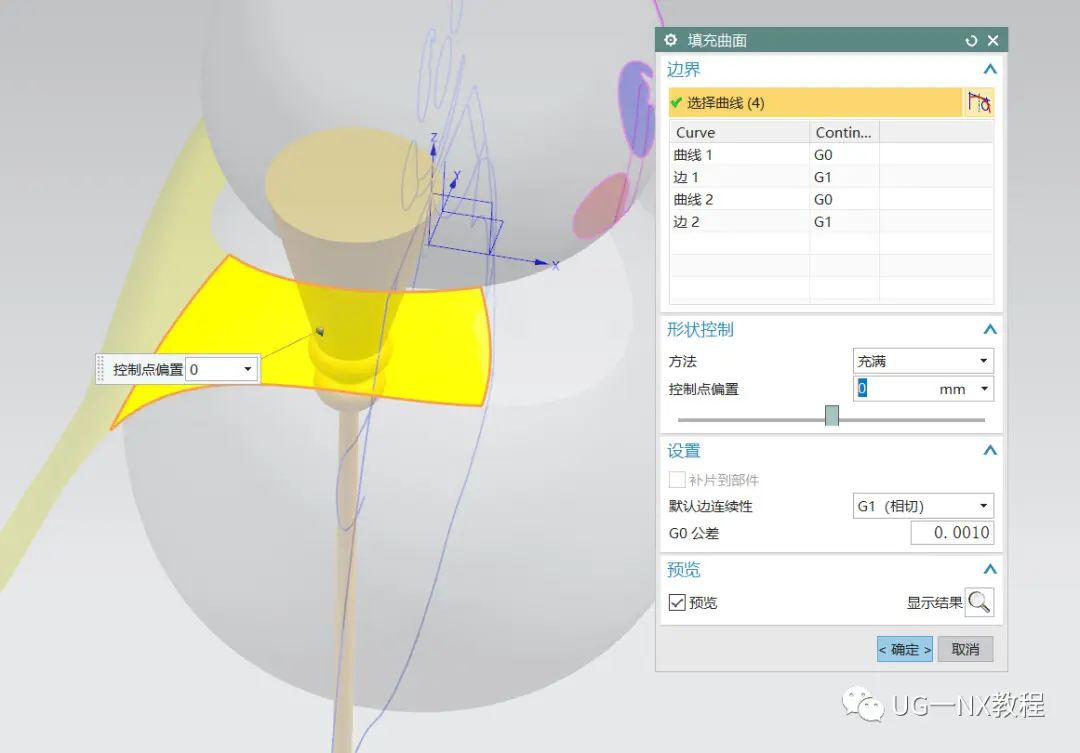

  12.用填充曲面做背上的披风与前方围巾的连接面

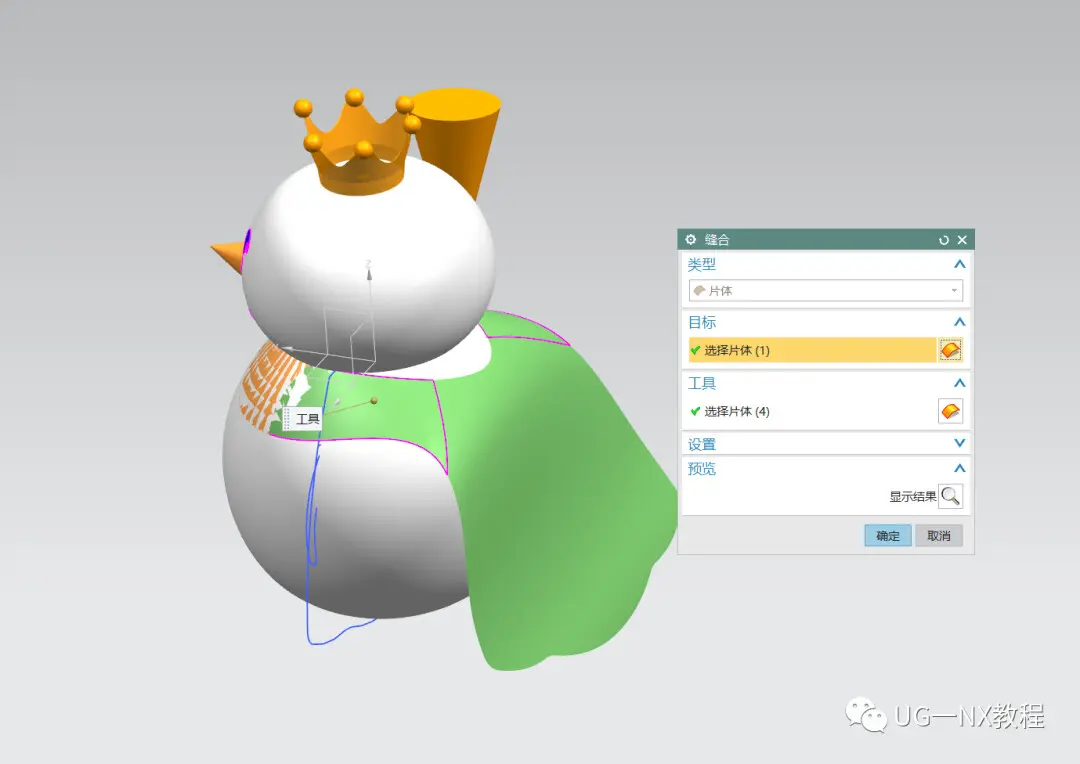

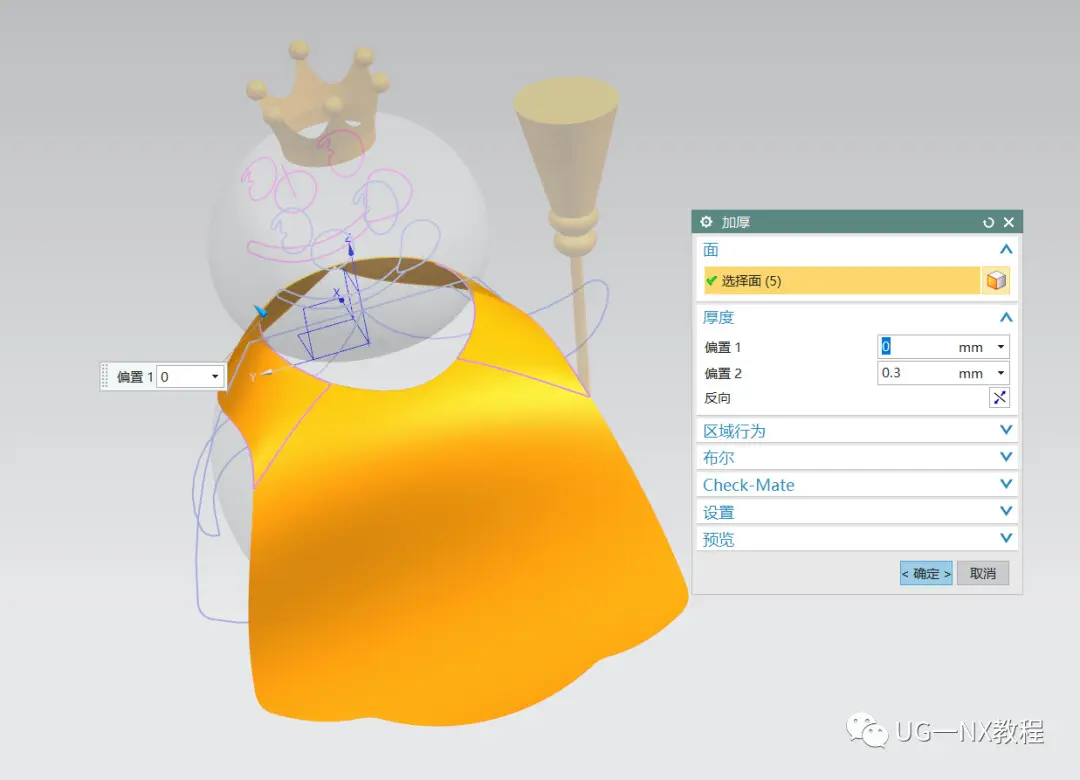

  13.同样的方法做出另一侧就能进行缝合与加厚了

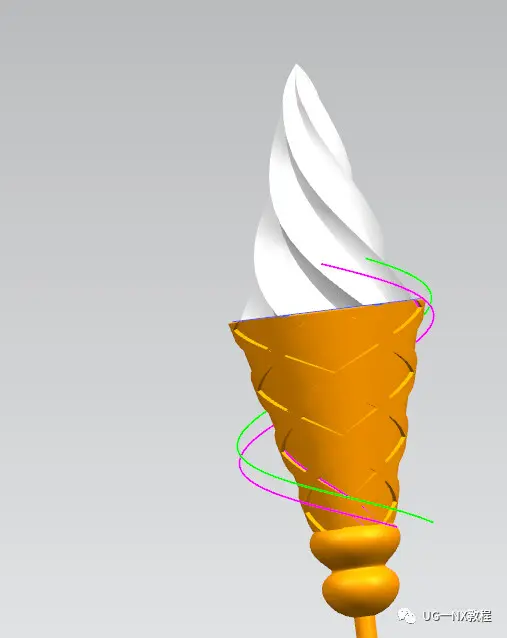

  14.甜筒部分花纹图可以绘制螺旋线，然后投影到面上

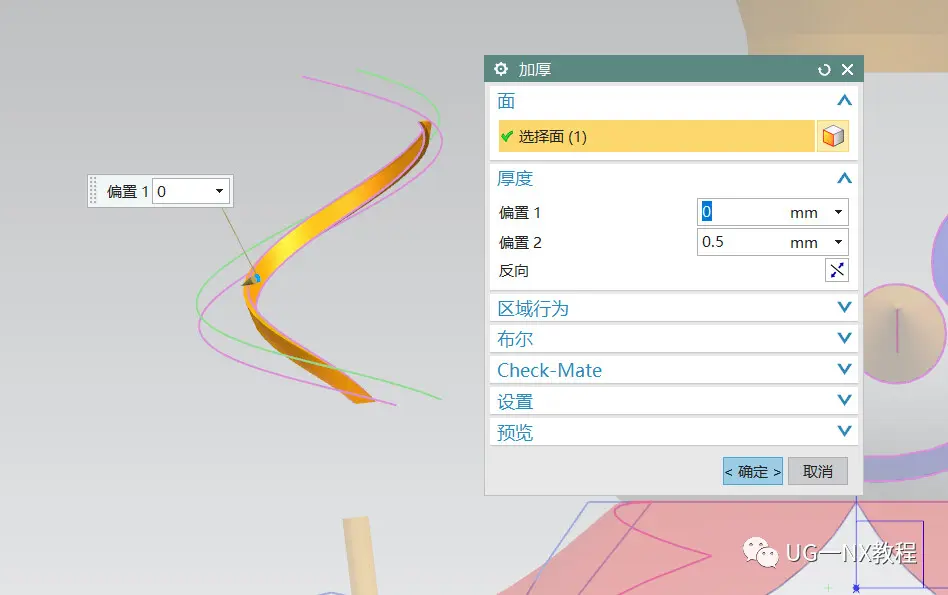

  15.分割面分割后进行加厚

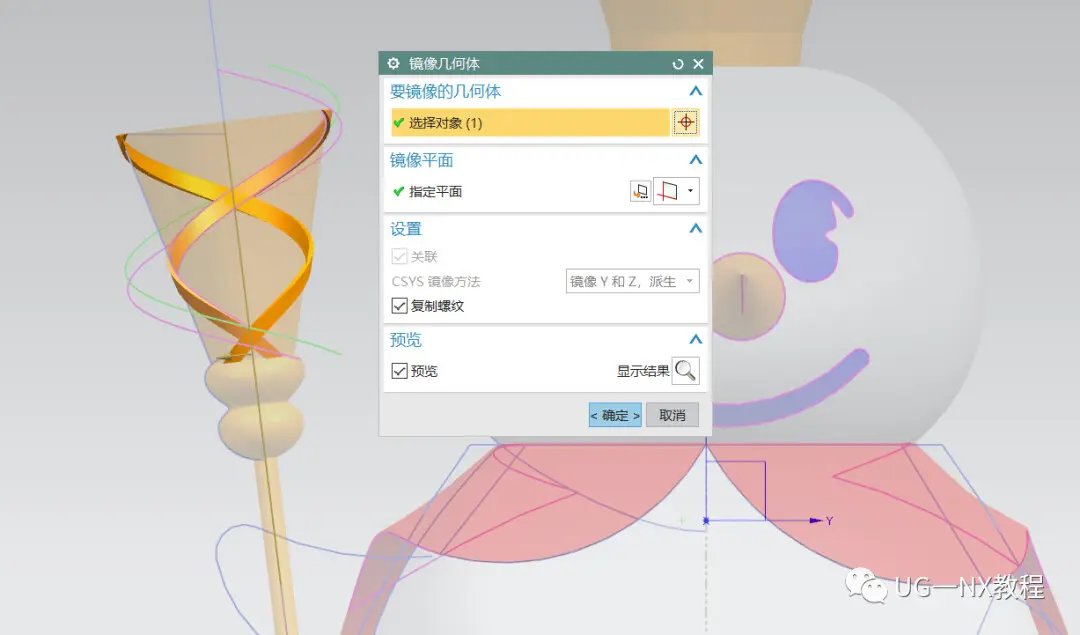

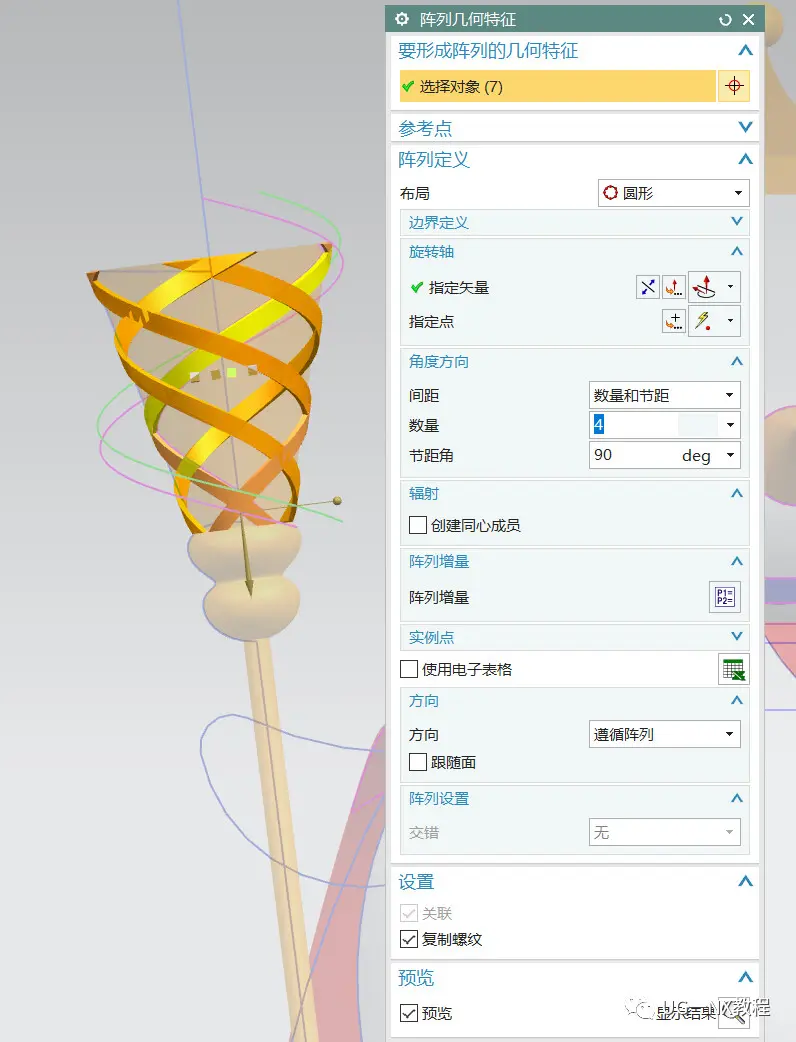

  16.镜像加厚面后进行阵列

  17.甜筒雪顶参考主页专栏文章冰淇淋的建模方法

扩展阅读： UG建模冰激凌甜筒！

  18.拉伸雪人手臂的草图，然后做桥接线

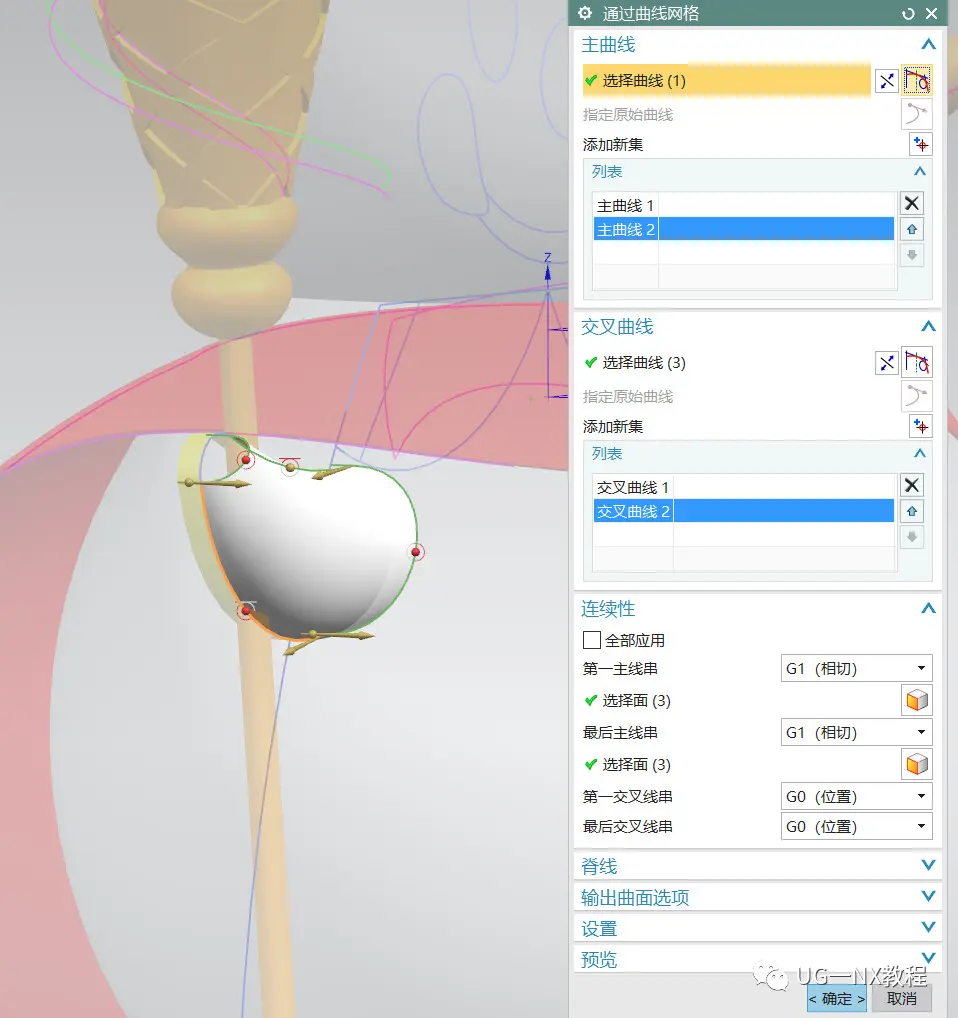

  19.这样就能做曲线网格了

  20.填充补好剩下的面，然后镜像这两个面

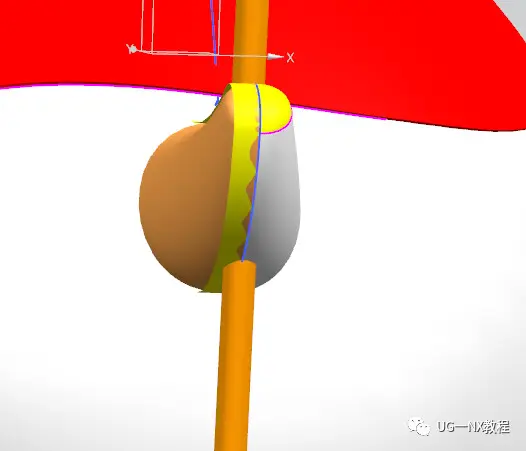

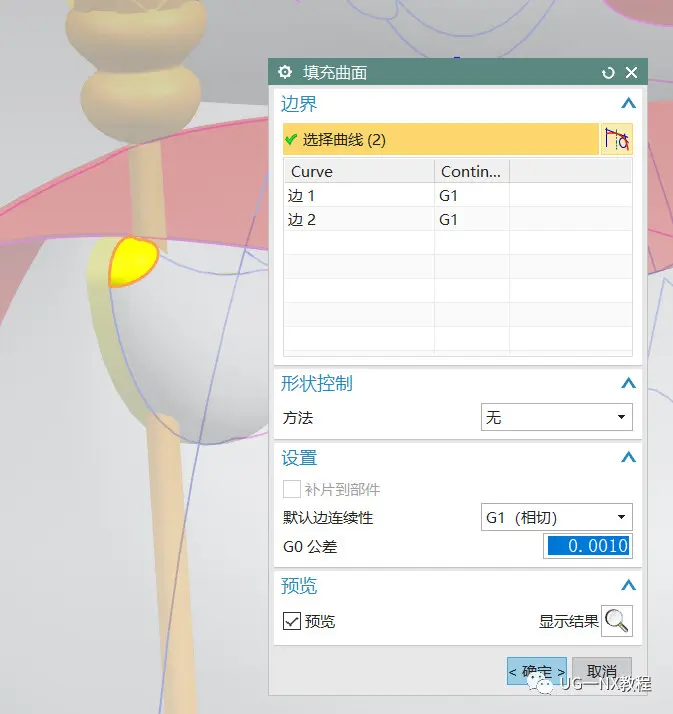

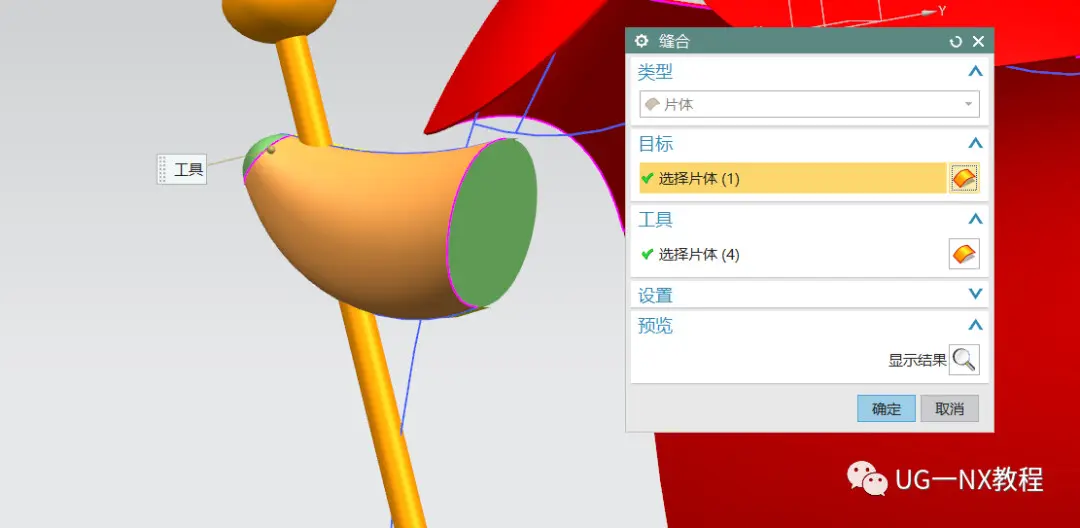

  21.给手与身体连接部分也做填充面后就能缝合成实体了

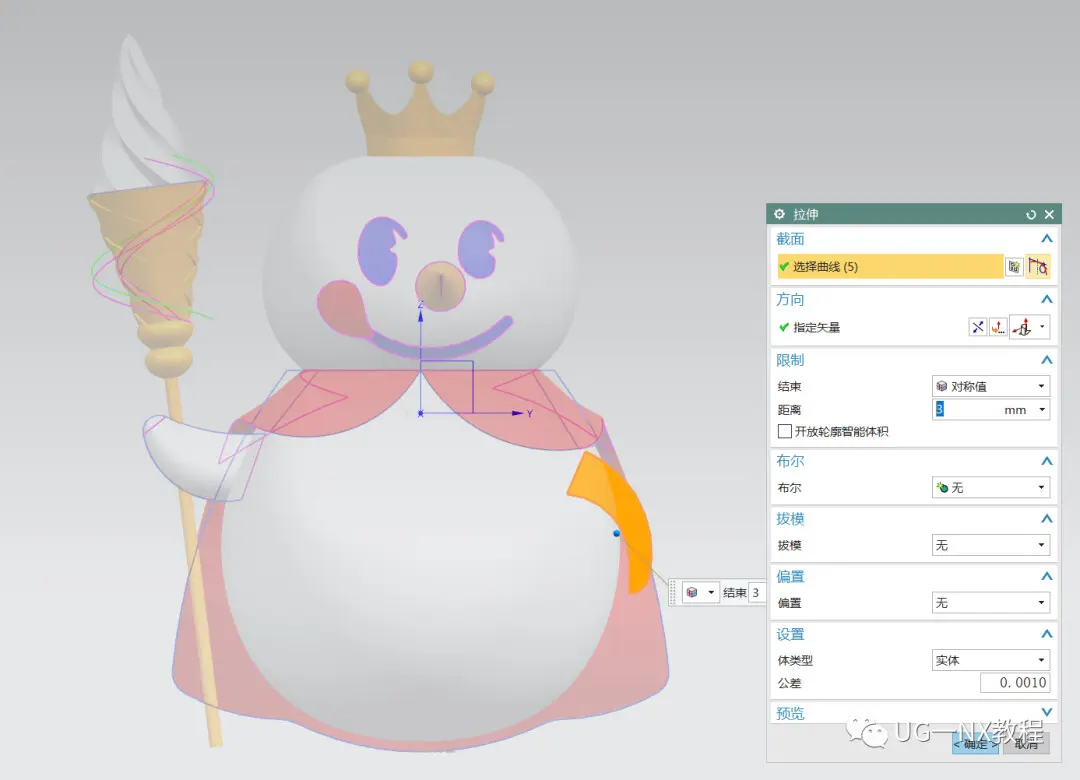

  22.雪人右手干脆直接拉伸倒圆角就行了

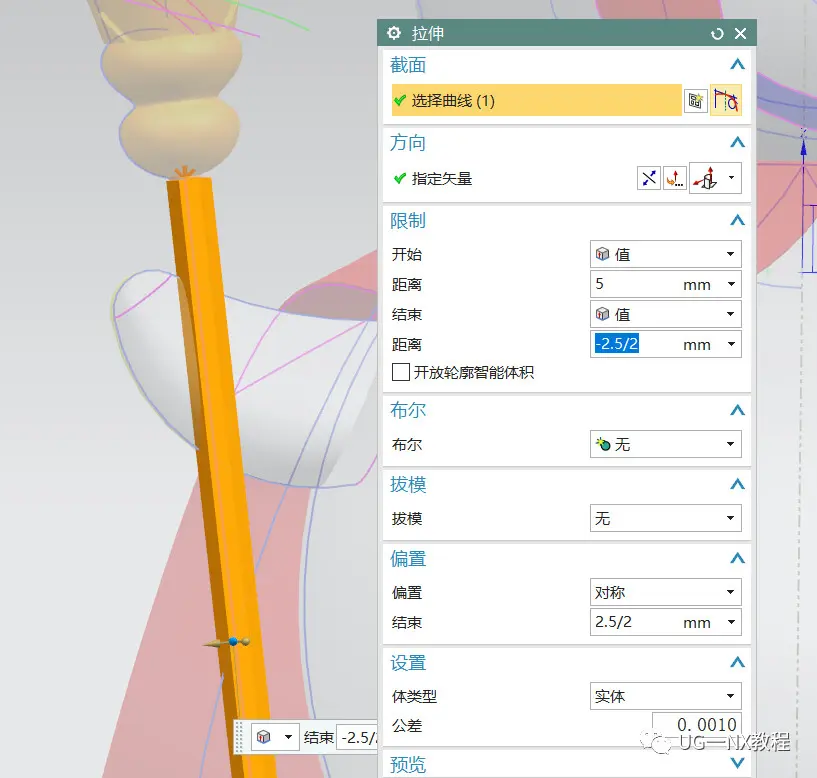

  23.利用拉伸求差做出魔杖握在手的效果，记得倒圆角

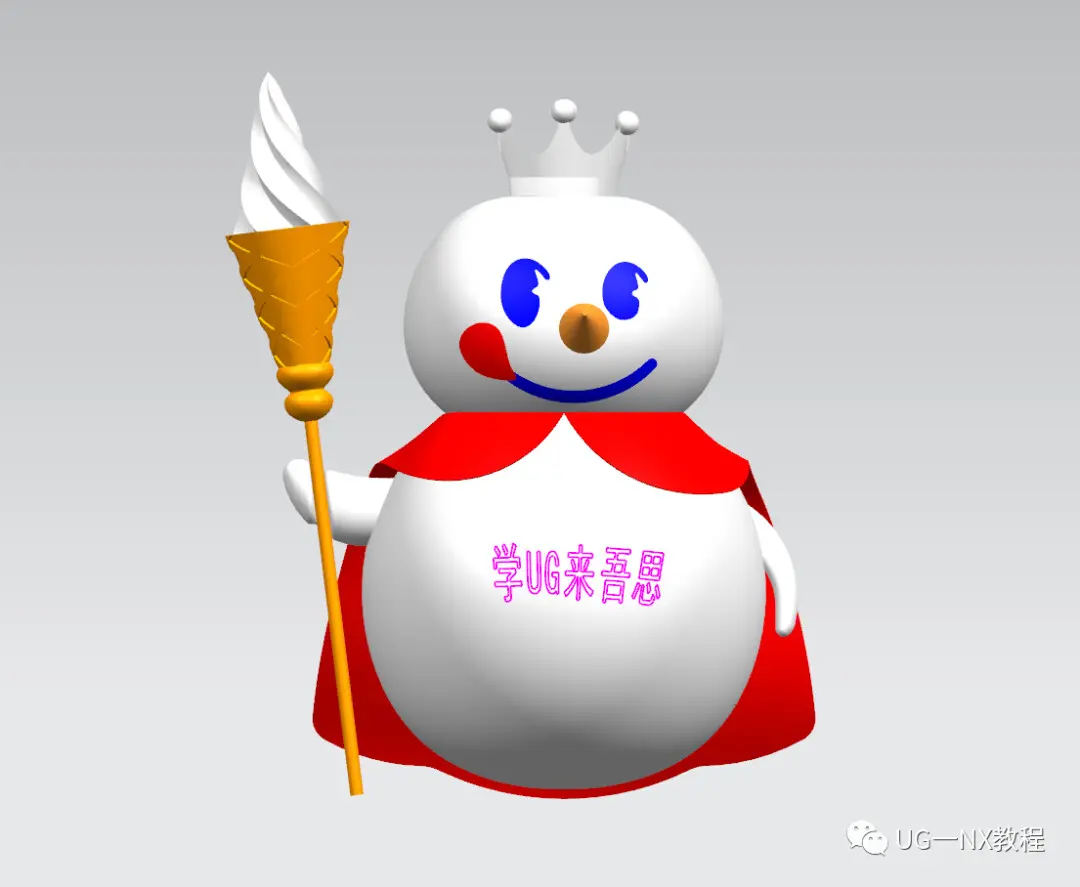

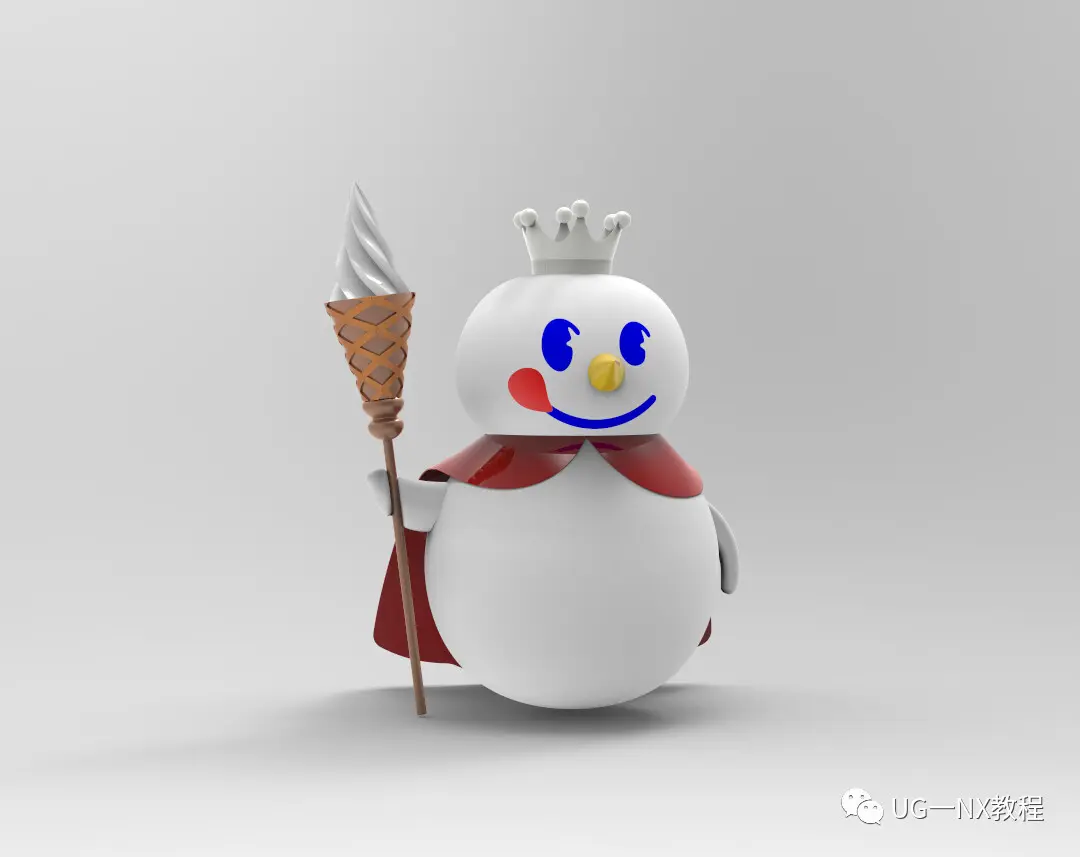

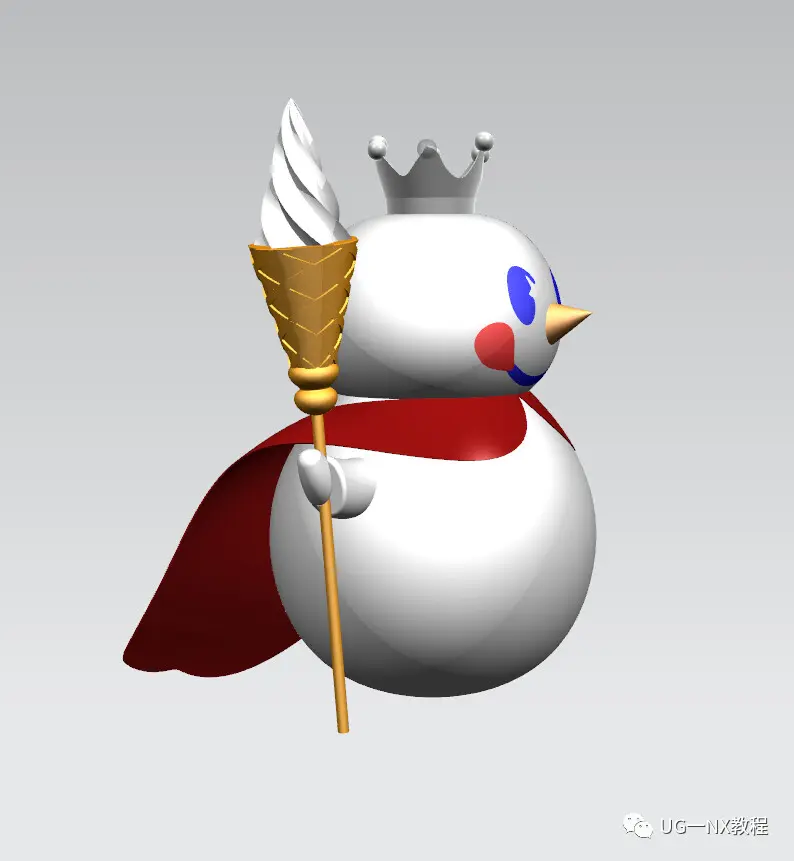

  24.最后求和就完成蜜雪冰城的玩偶了

  熟练UG软件的每个命令，做模型就思路多多，并且也很顺利，软件命令只是了解，没有充分掌握做起来就会报错不断，不是自己想要的效果。
