UG/NX蜗杆建模：小白友好教程

蜗轮蜗杆是生活中常见的一种啮合形态，但是当我们只做模型的时候有可能脑子和手完全不能做到统一战线，做出来的东西往往和自己想的差那么点意思。

那么，今天就给大家带来一个蜗杆的ug制作小教程，在给大家提供一点思路的同时也教大家一种简单的建模方法，快点学起来吧！

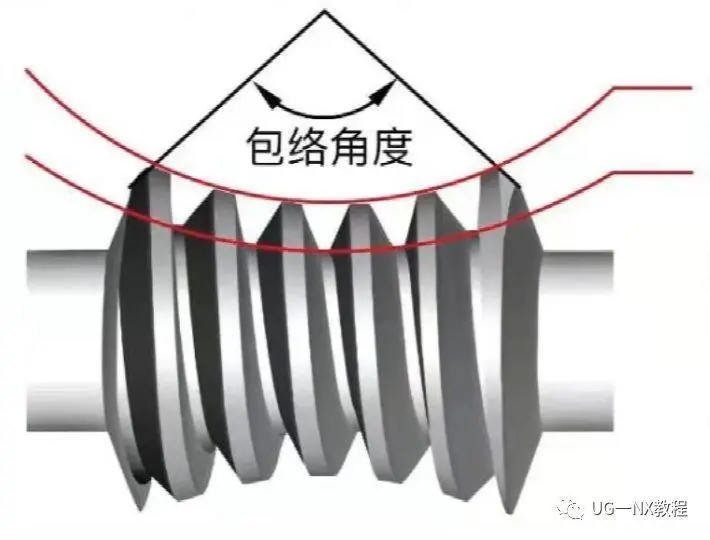

一般来说，蜗轮蜗杆或者说这种齿啮合的零件都有着严格的参数控制，咱们今天就针对上图的轮廓随便画画，主要学习下其中的建模思路！

接下来，UG画蜗杆的教程，咱们正式开始

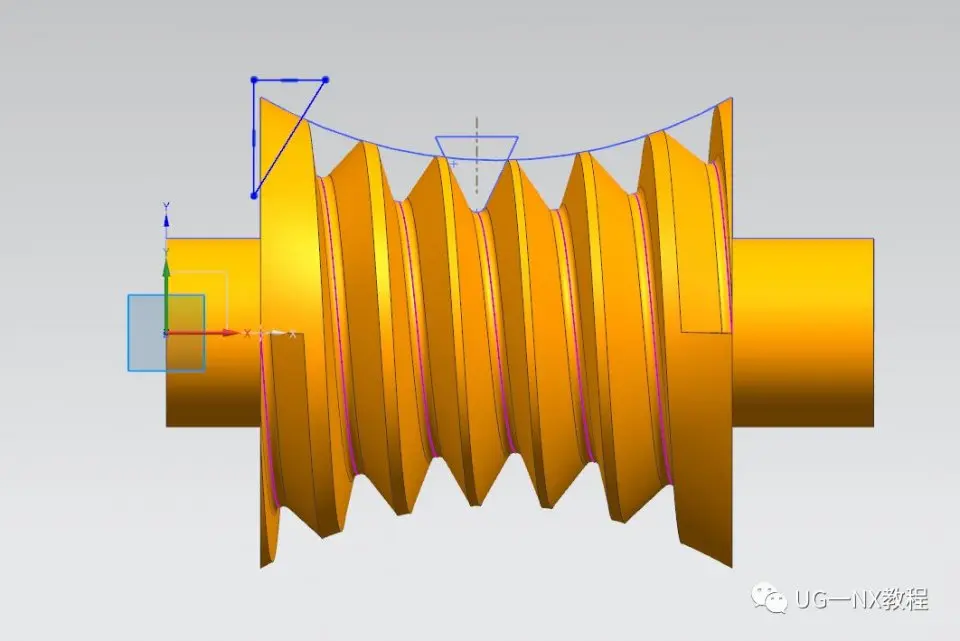

1、首先绘制以下草图形状，尺寸约束记得约束好哦！

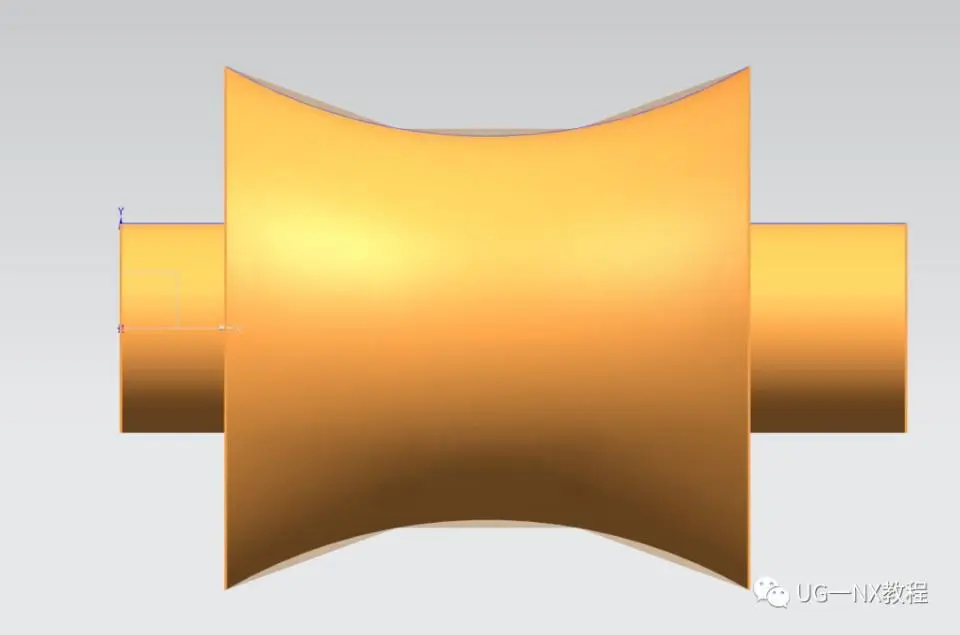

2、绕中心轴线进行旋转，做出大致的轮廓。

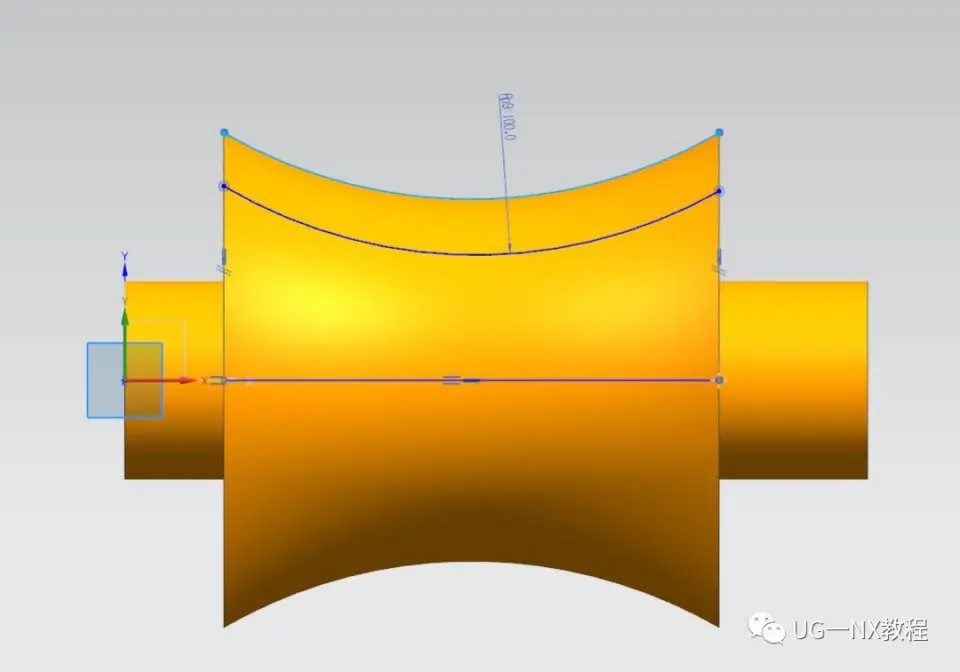

3、继续绘制草图，做螺旋线的脊线和规律曲线，为做出齿做准备。

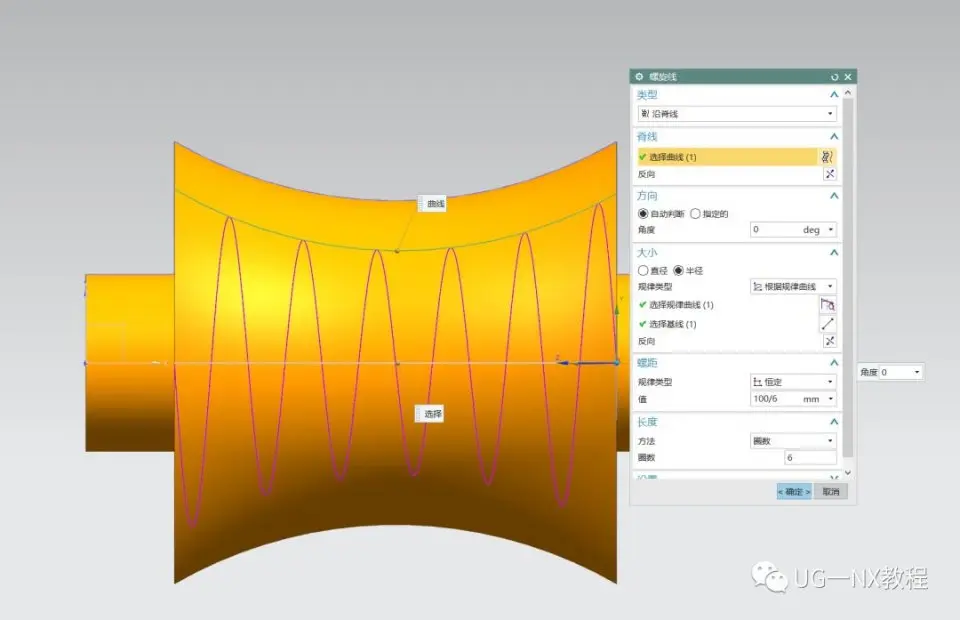

4、做出螺旋线，圈数为6，螺距为100/6，脊线和规律曲线选好。

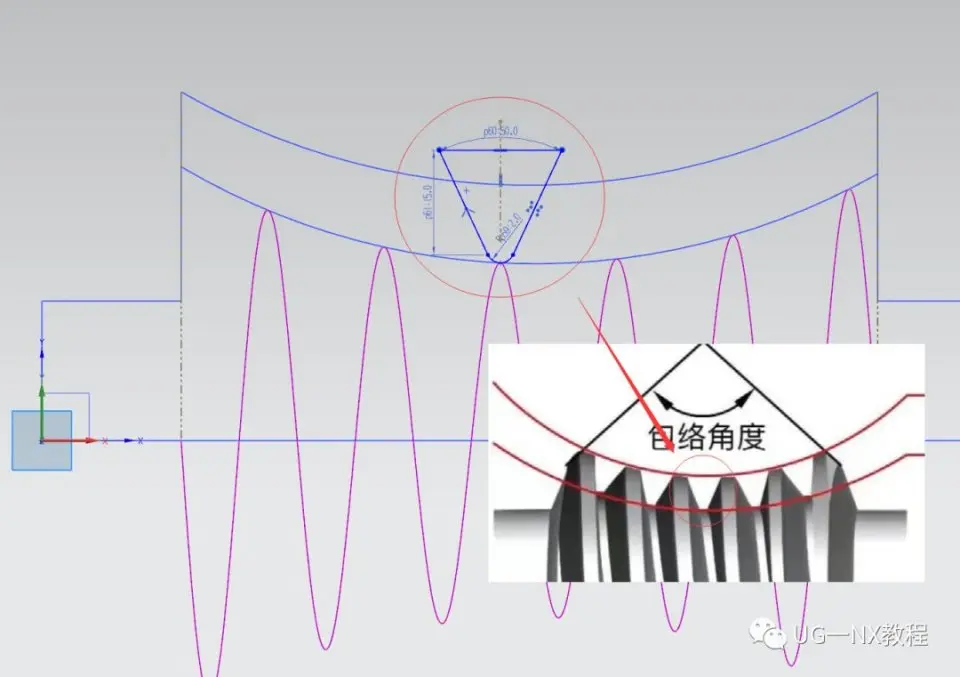

5、接下来做扫掠的截面曲线，这里的草图参数是自己随意设置的，在实际设计中这些齿的数据是可以通过手册直接查出具体数值的。

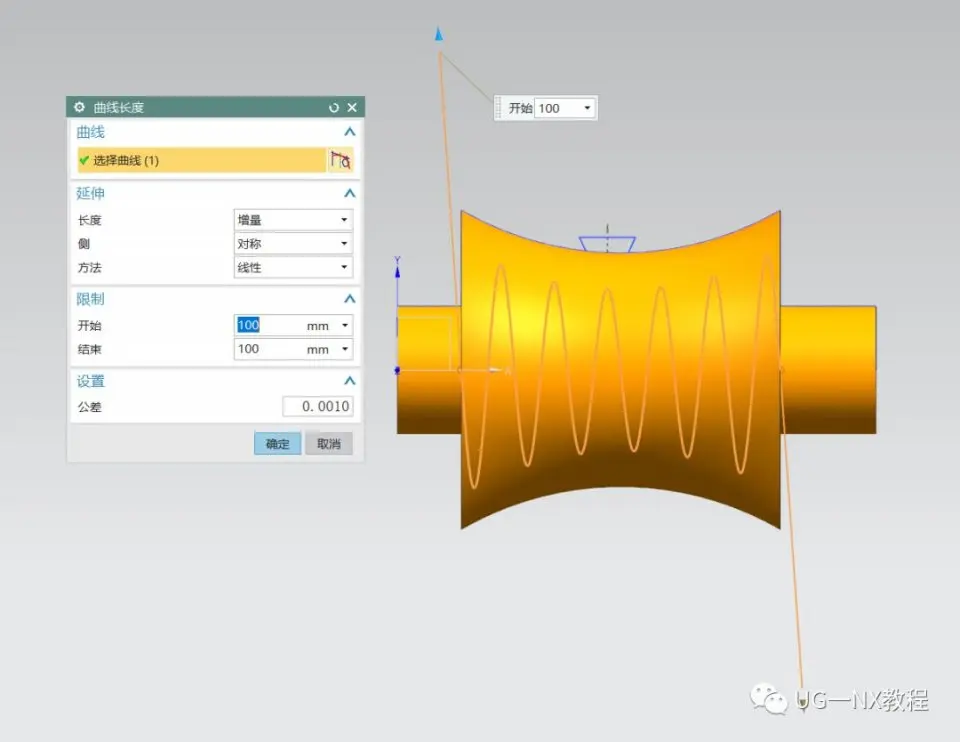

6、使用“曲线长度”延长下螺旋线，方便扫掠后修剪

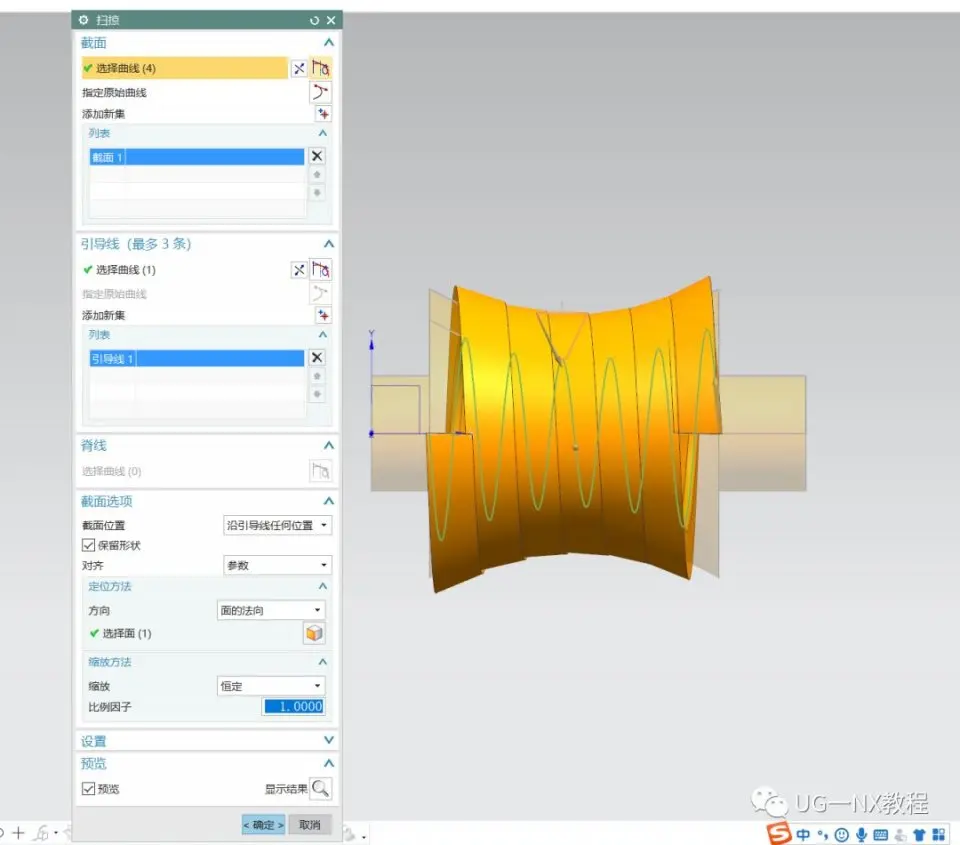

7、进行扫掠，截面先选择草图，引导线为螺旋线，方向为面的法向，

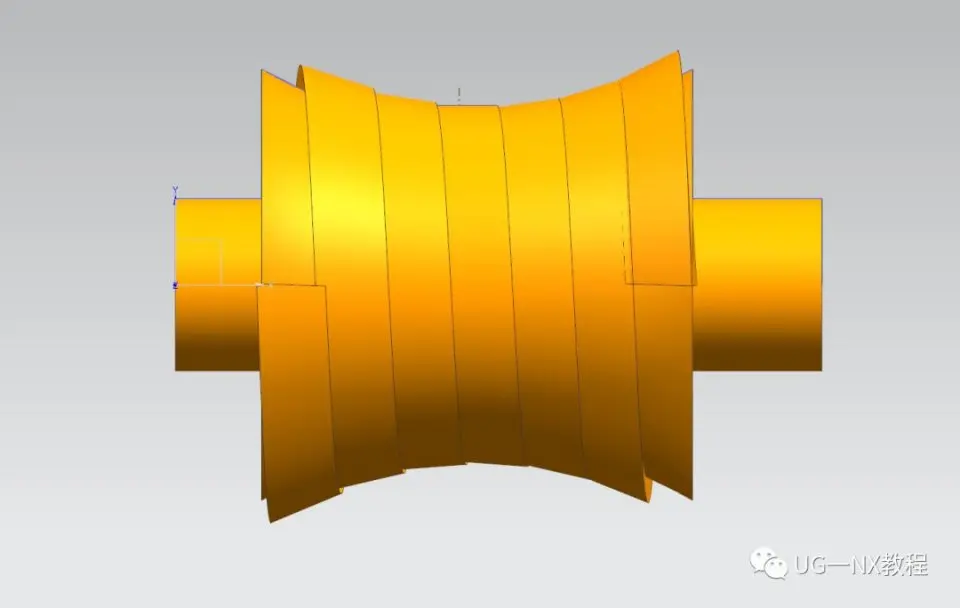

扫掠后

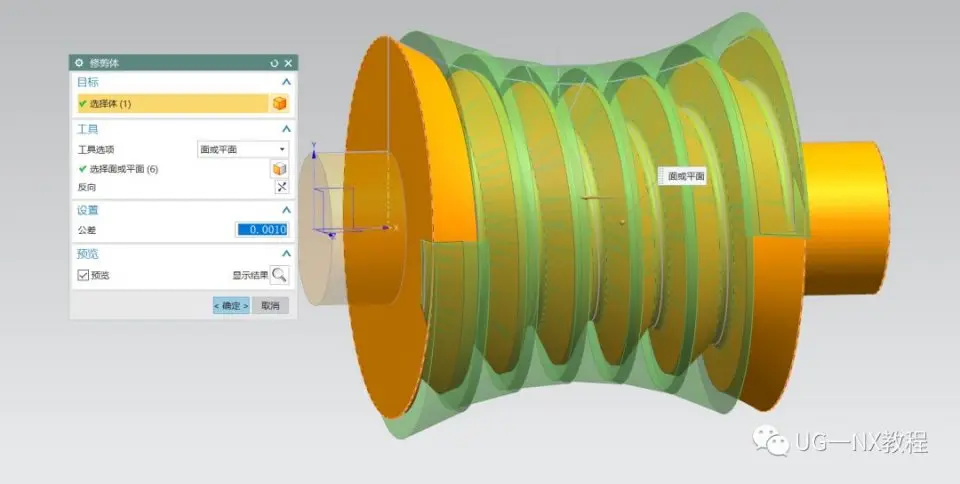

8、使用修剪体，然后隐藏扫掠

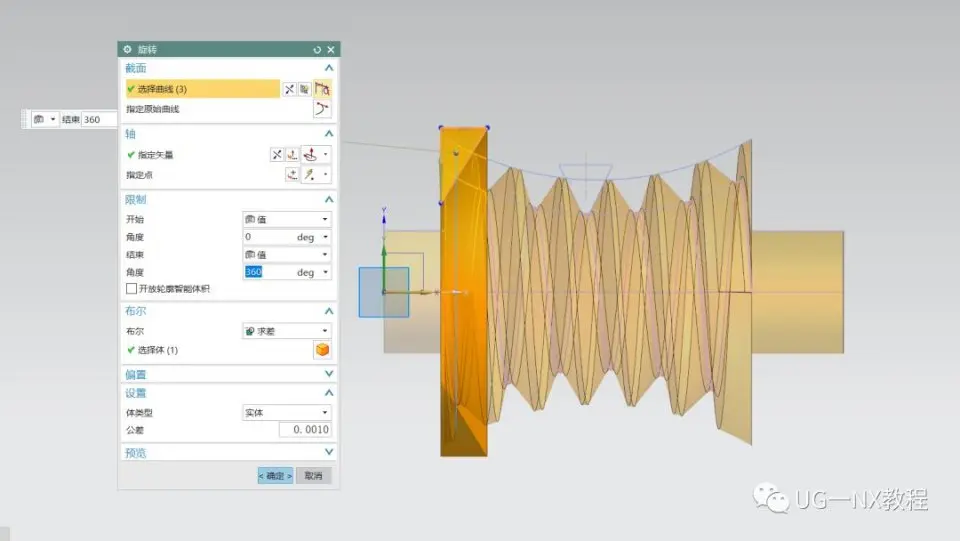

9、继续绘制草图，这一步是做出周围的倒角，顺便剪切掉多余的材料，旋转求差。

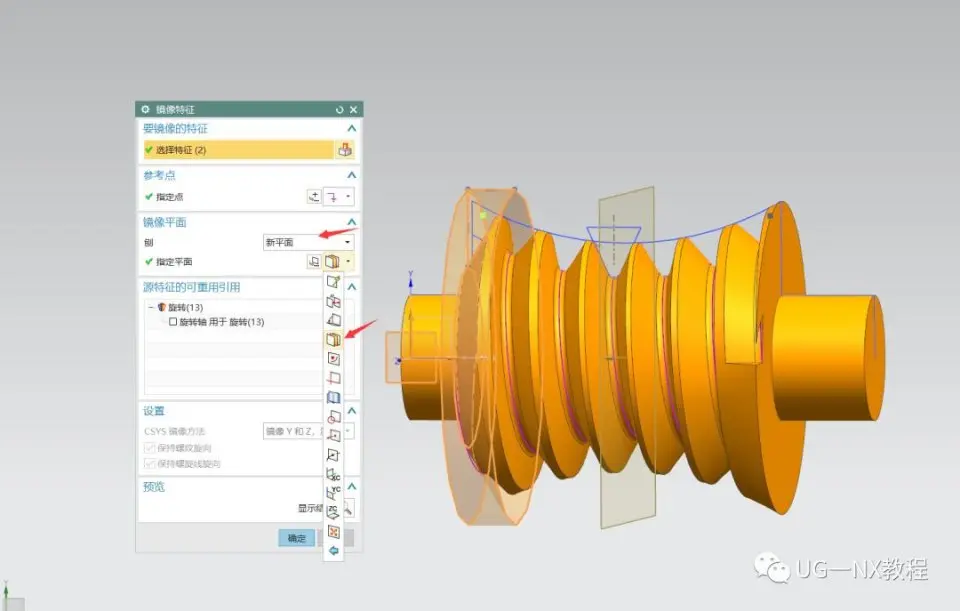

10、镜像特征，特征选择草图和旋转体，选好平面如图所示。点击确定

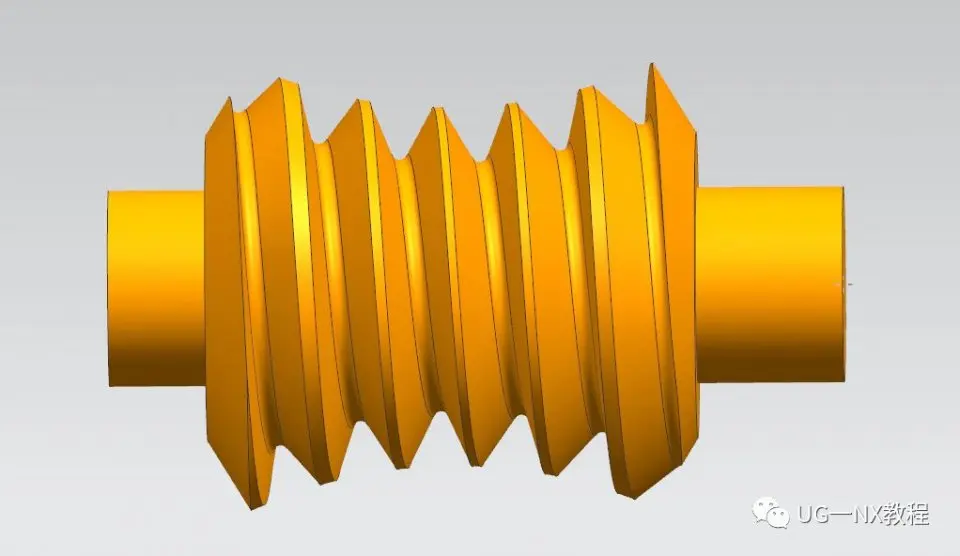

恭喜恭喜，到了这一步蜗杆的建模制作就算完成了！

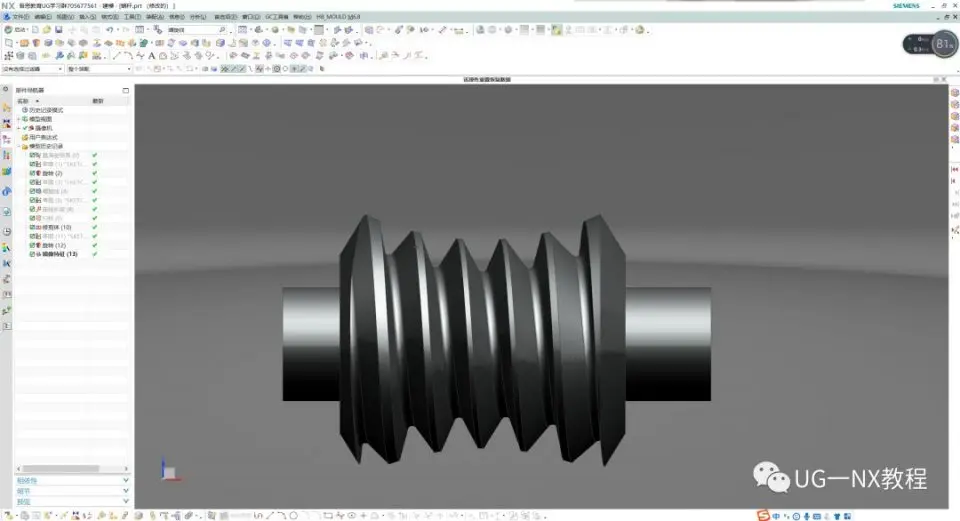

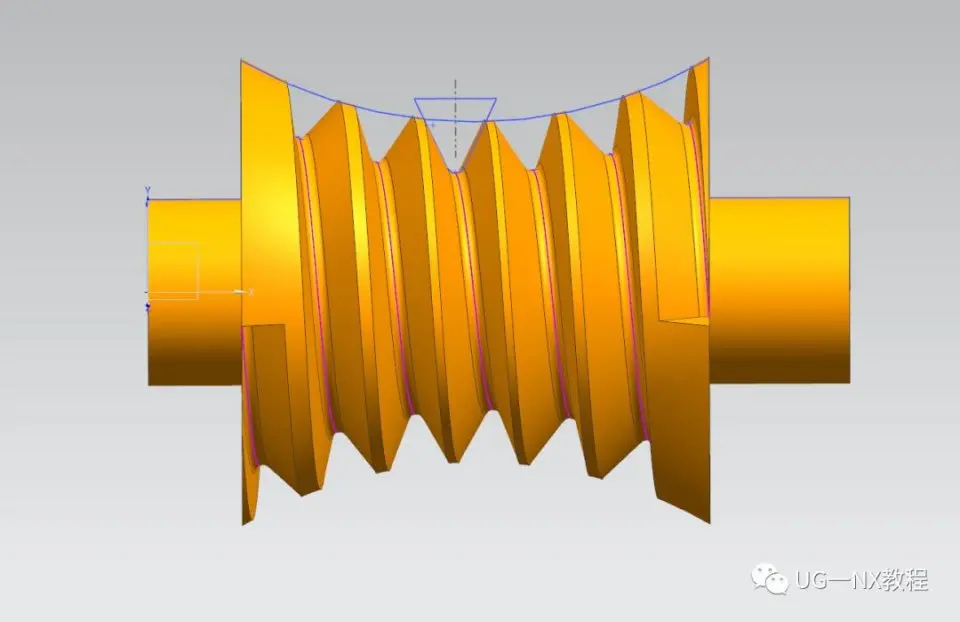

其实这算是一个讨巧的做法，但确实能实际运用到实际的工作中，不知道对在座的各位有没有什么帮助或者启发呢？最后我们打开真实渲染看看模拟出来的真实效果

好啦，今天的建模小教程就到这里啦，不知道各位学会了吗？
