UG NX趣味建模：小猪存钱罐图文教程

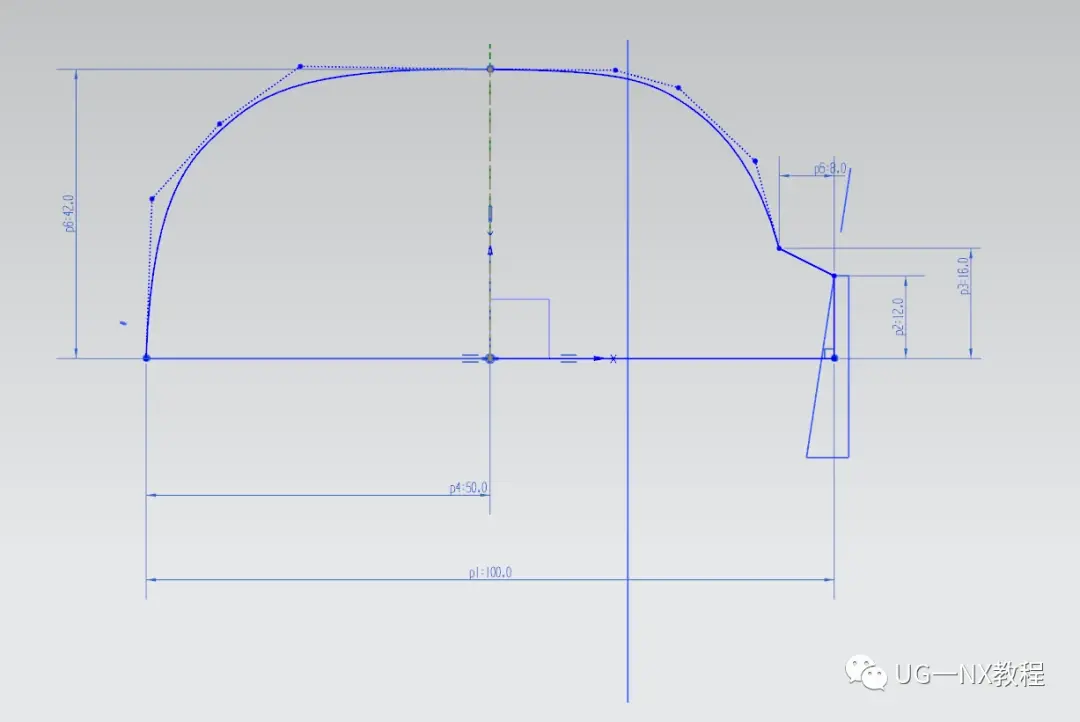

  1 首先打开UG，绘制草图如下，选用艺术样条能很好的控制存钱罐肚子的样子。

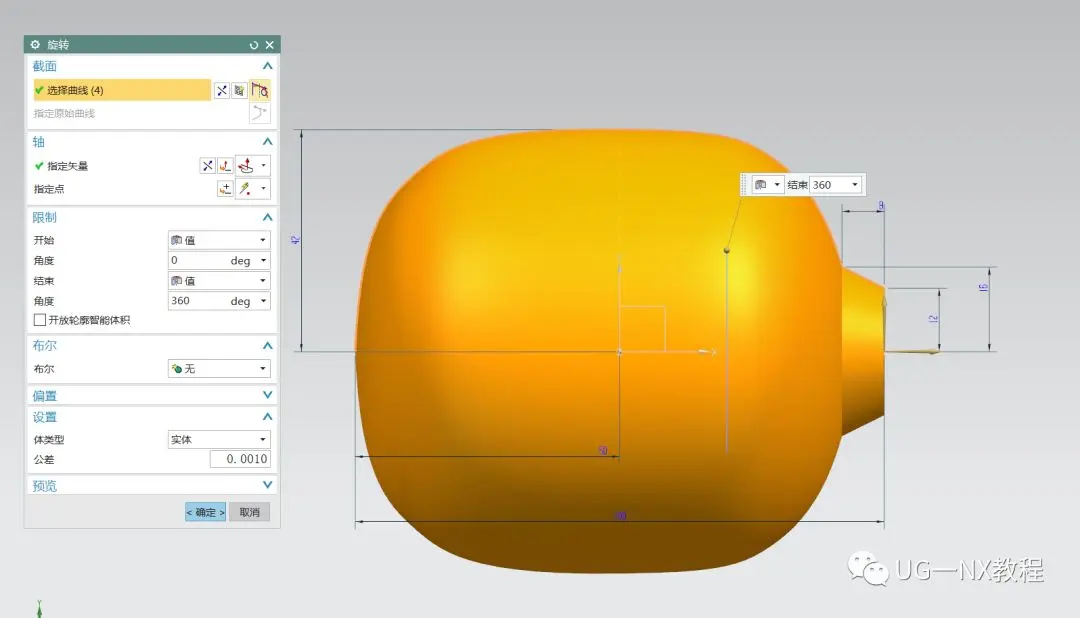

  2 完成草图，以Y轴旋转360度

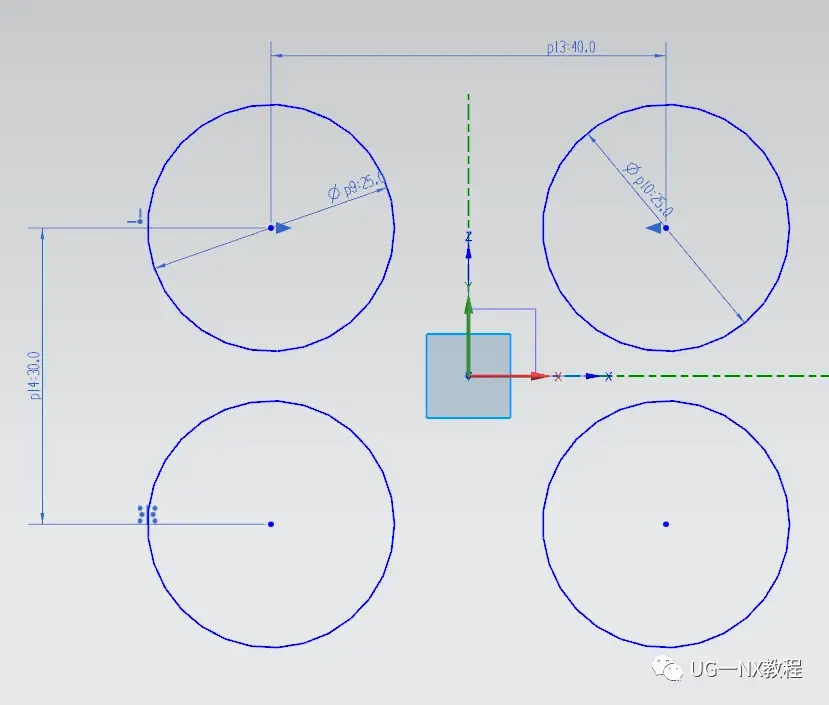

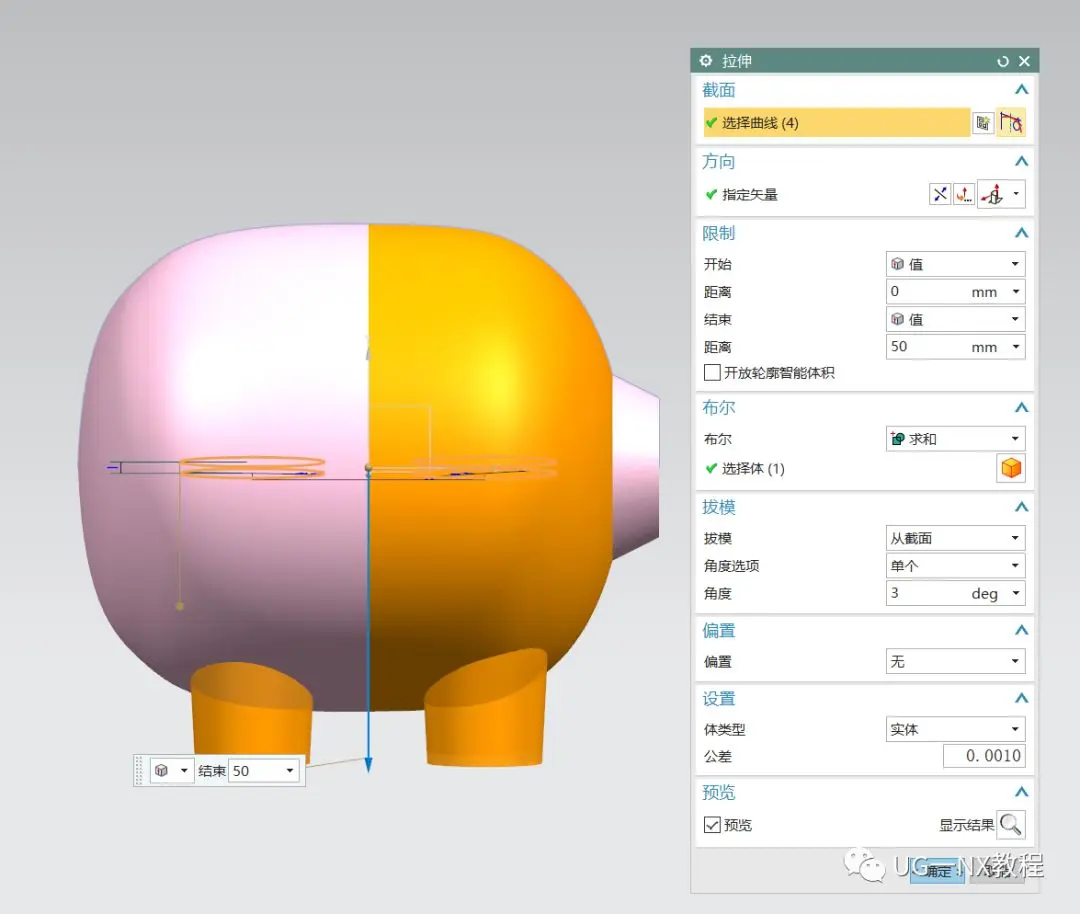

  3 在XZ平面上绘制四个圆，进行拉伸拔模求和。

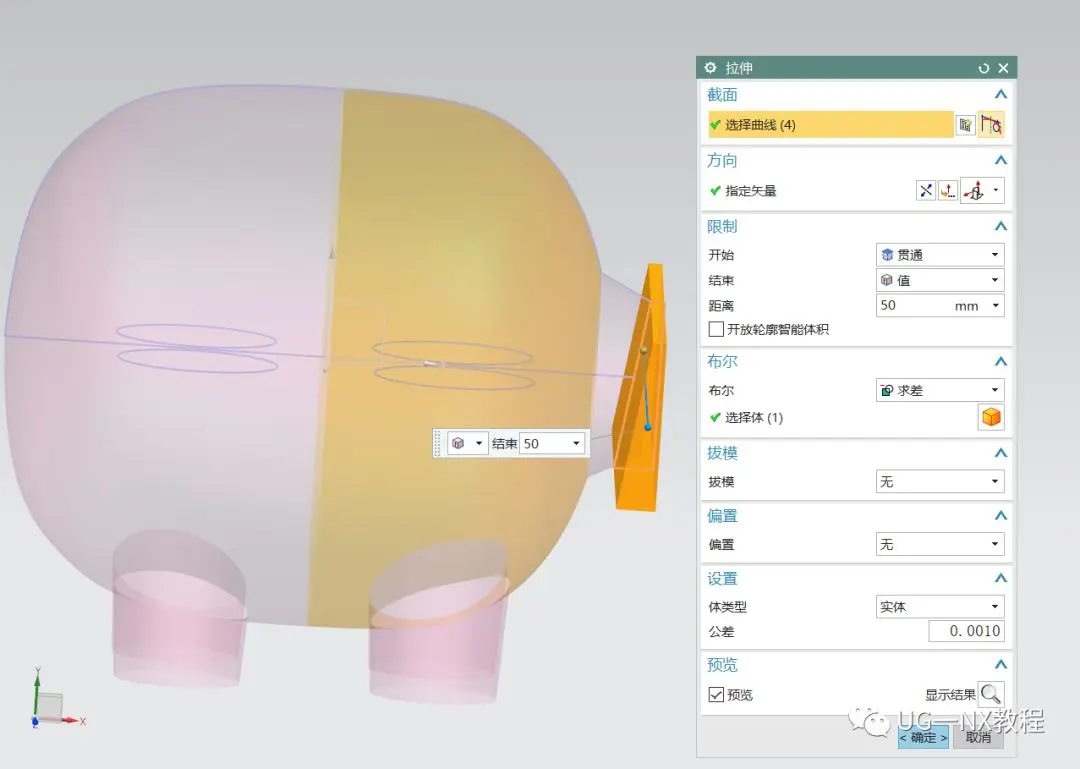

  4 在猪鼻子处拉伸求差做出一个斜边

  5 绘制两个直径为5的圆，可以拉伸拔模做出鼻孔。

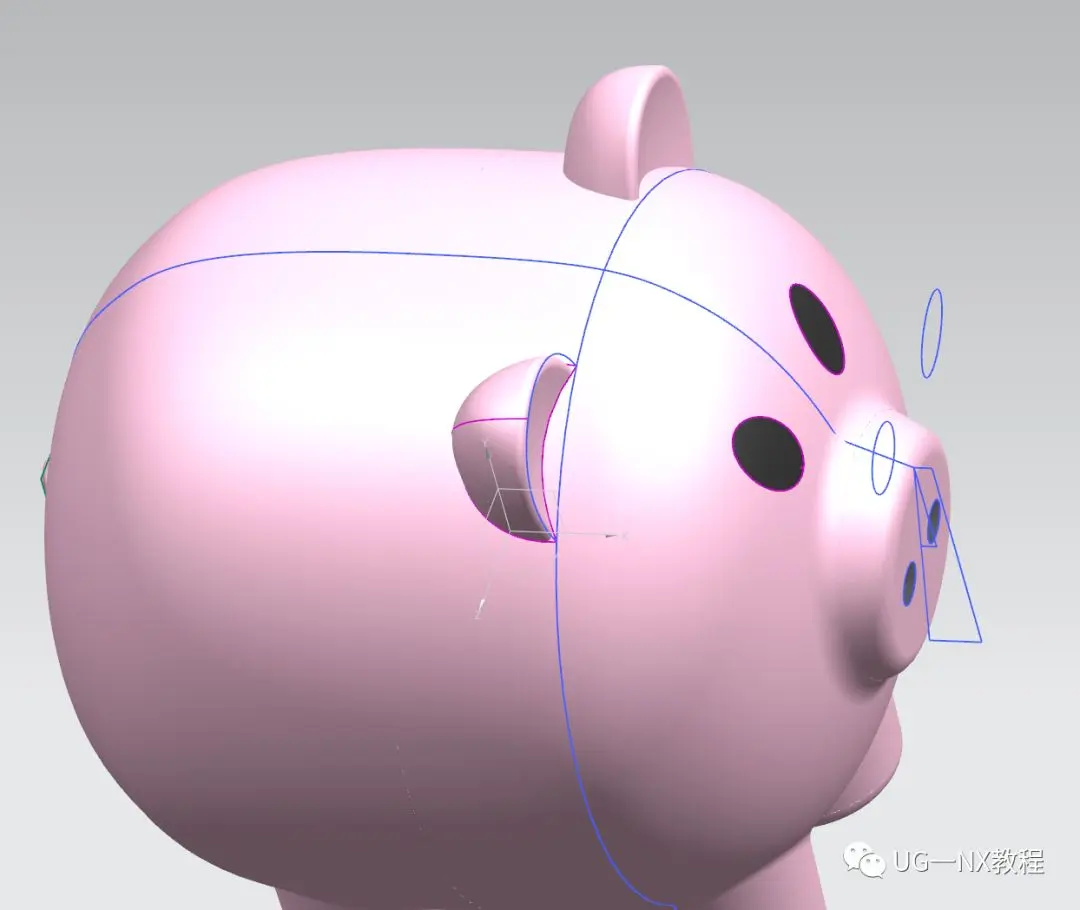

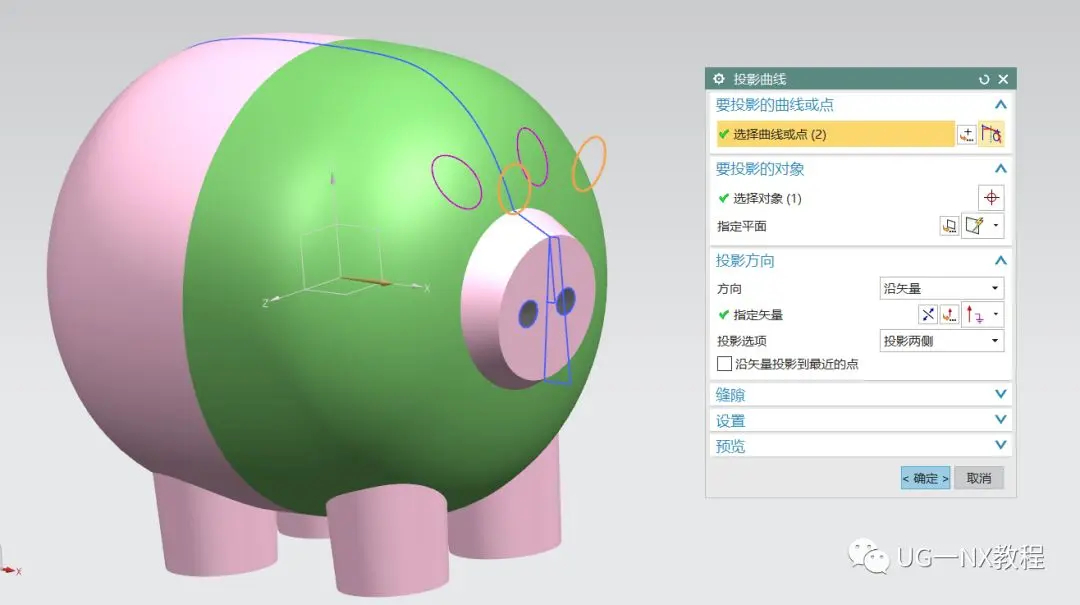

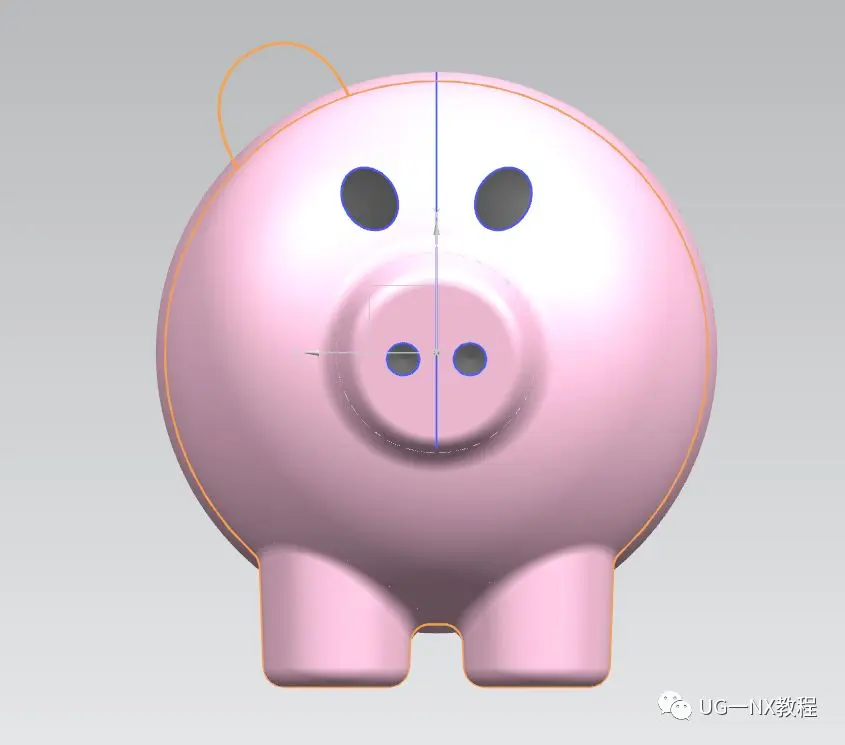

  6 插入草图，绘制两个大半径为5，小半径为4，旋转角30的椭圆，投影到球面上，选用分割面。

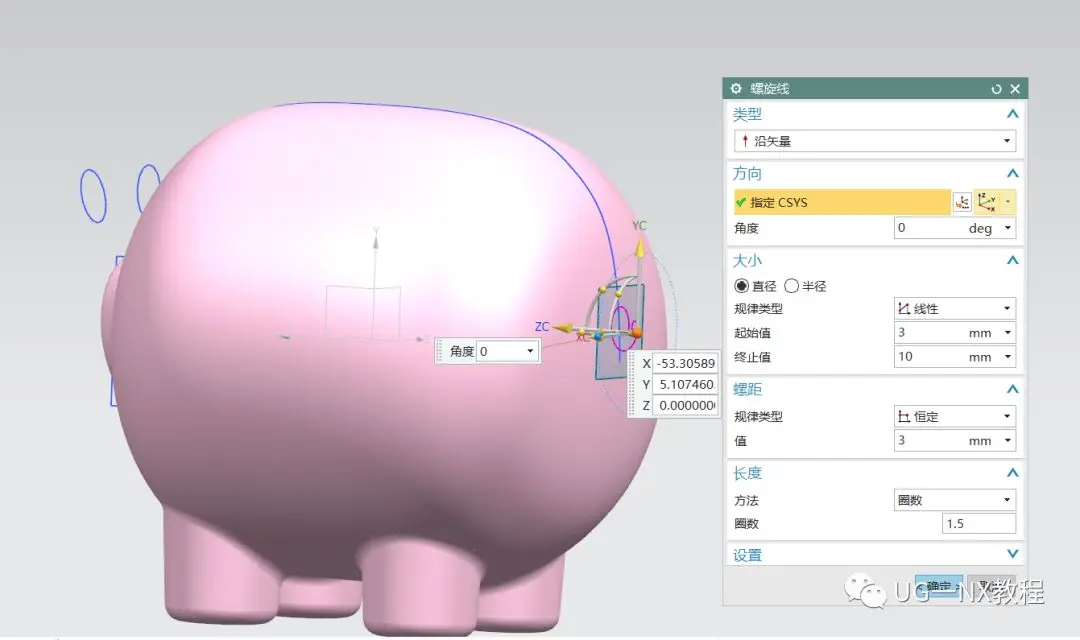

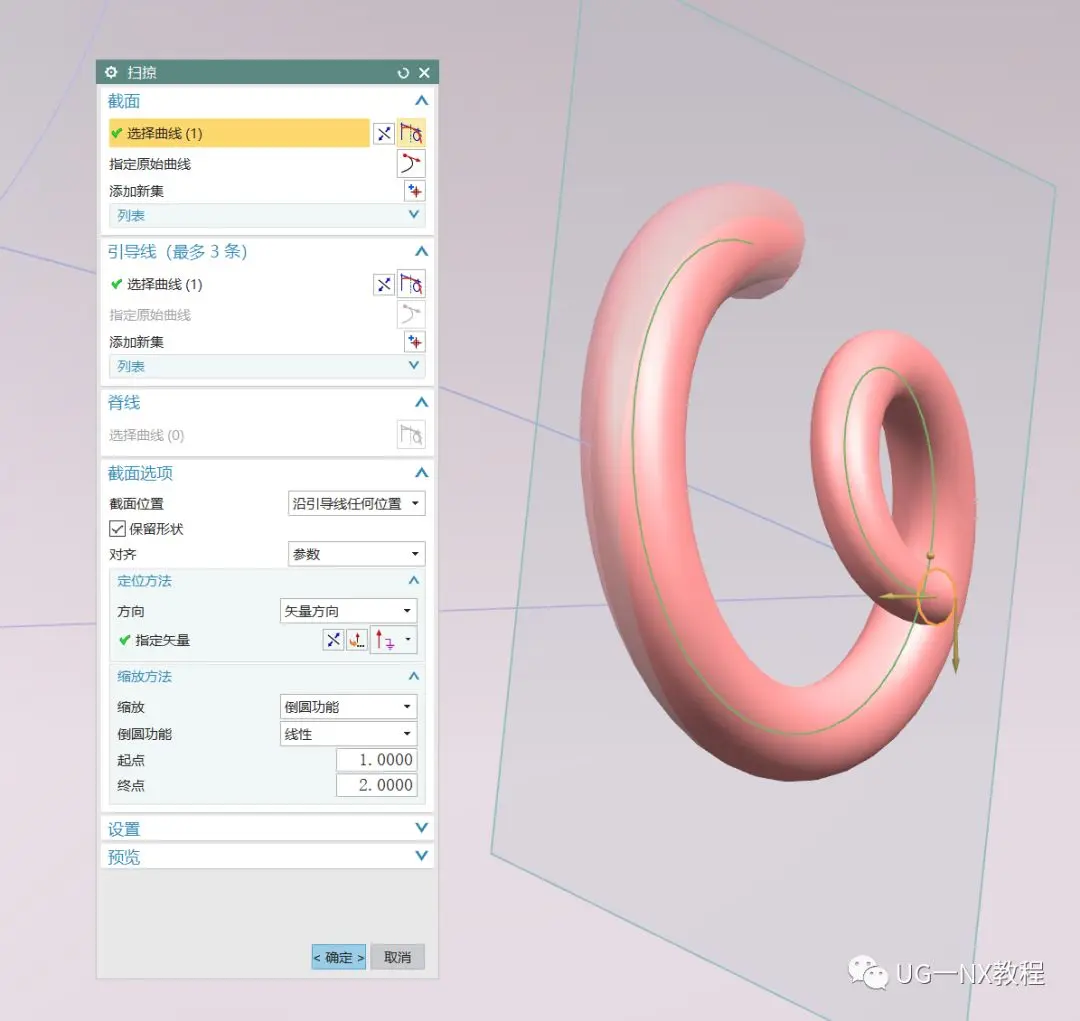

  7 接下来做猪尾巴，这里选用螺旋线扫略的方法，插入一个垂直X轴的基准面，绘制螺旋线和圆，进行扫掠

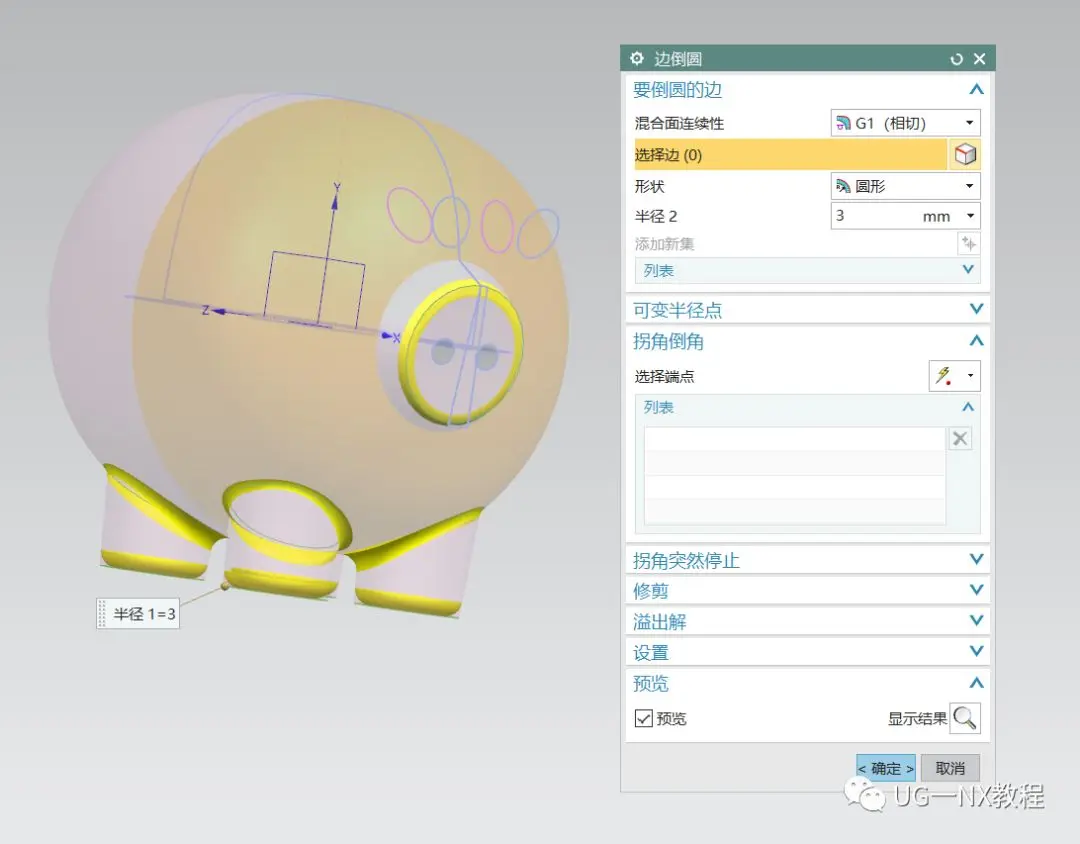

8  进行倒圆，对猪猪的脚进行3mm的边倒圆，对猪鼻子进行5mm的倒圆

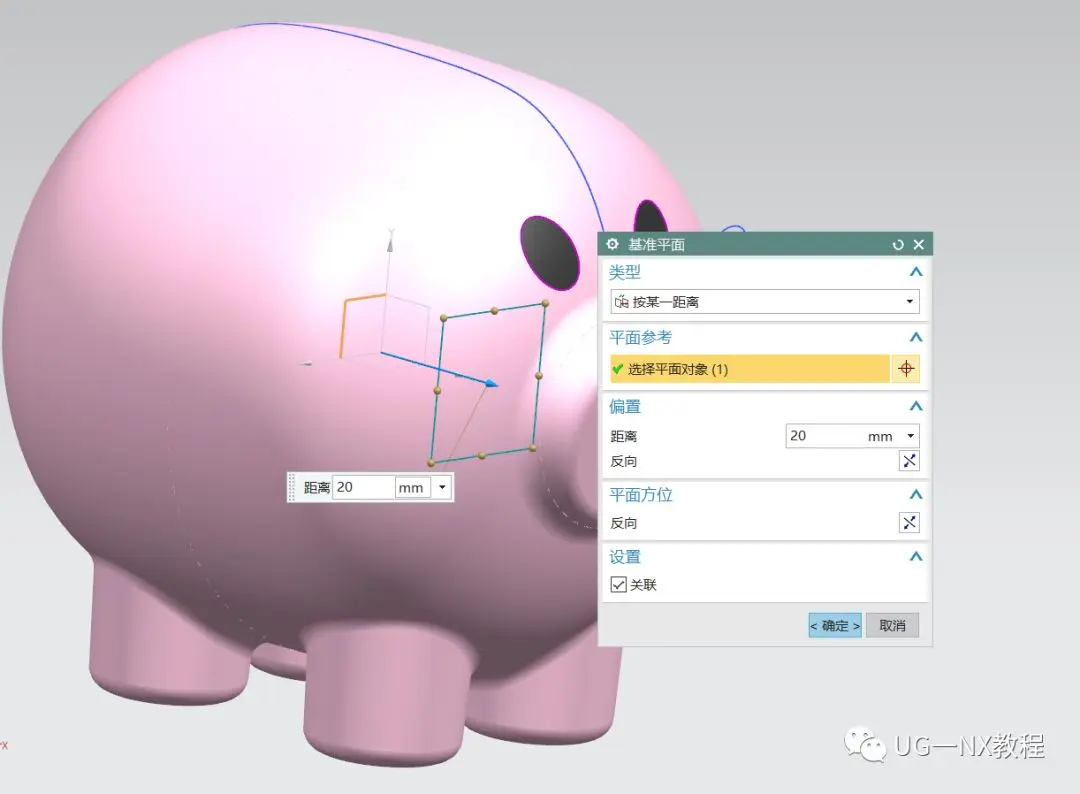

  9接下来做猪耳朵，也是本次最大的难点，首先插入基准面绘制草图，

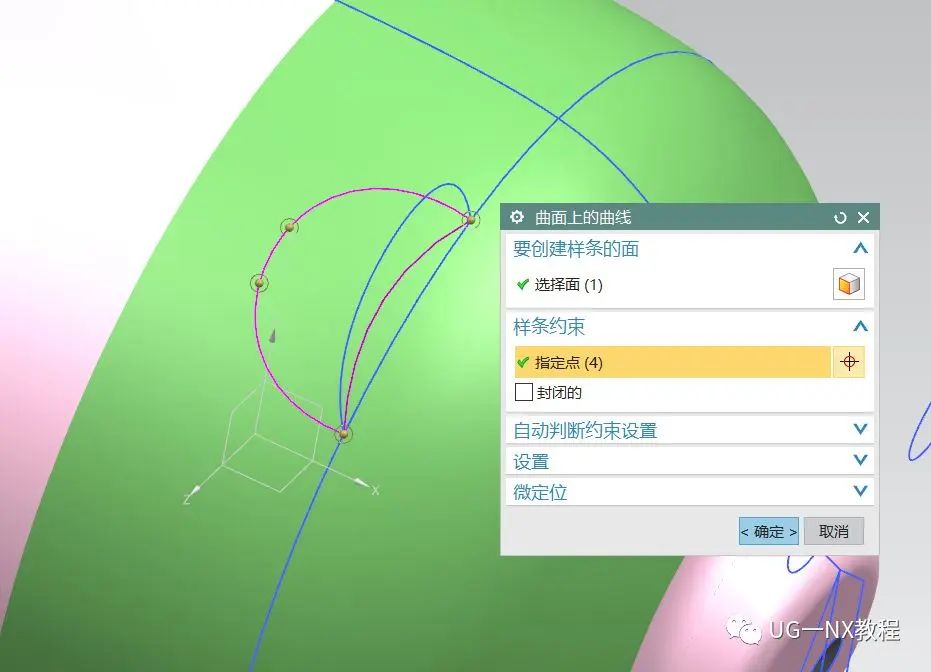

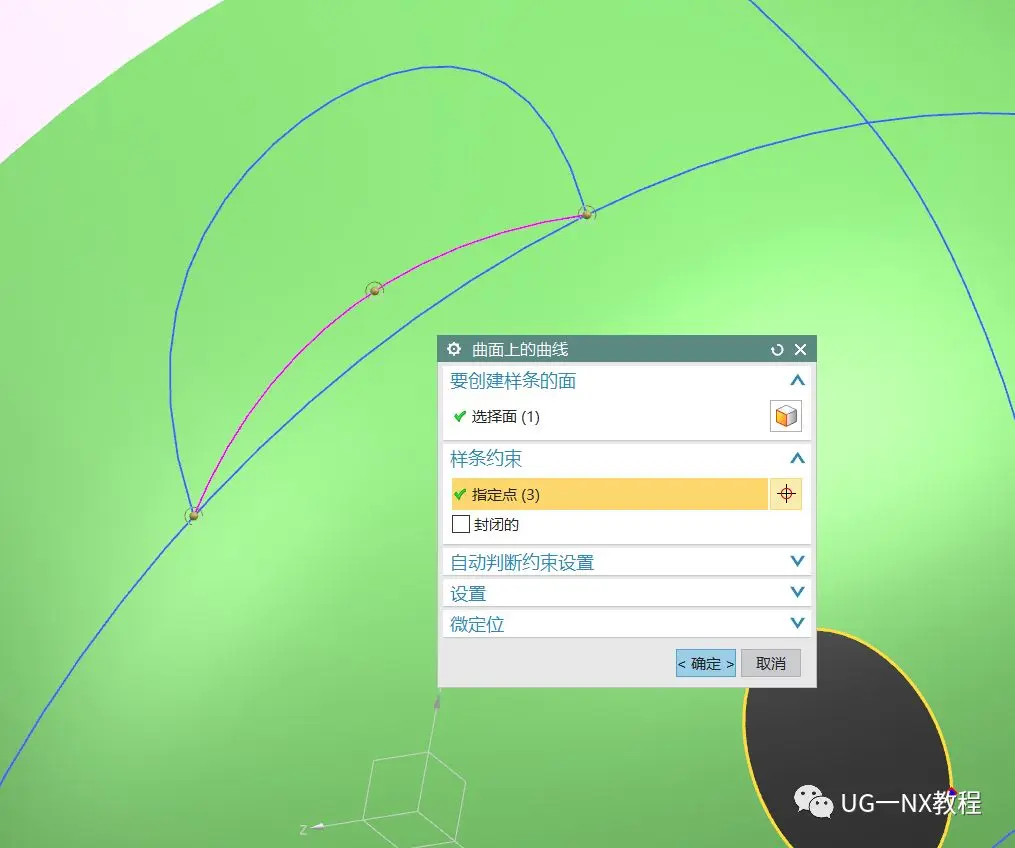

然后在曲面上做曲线

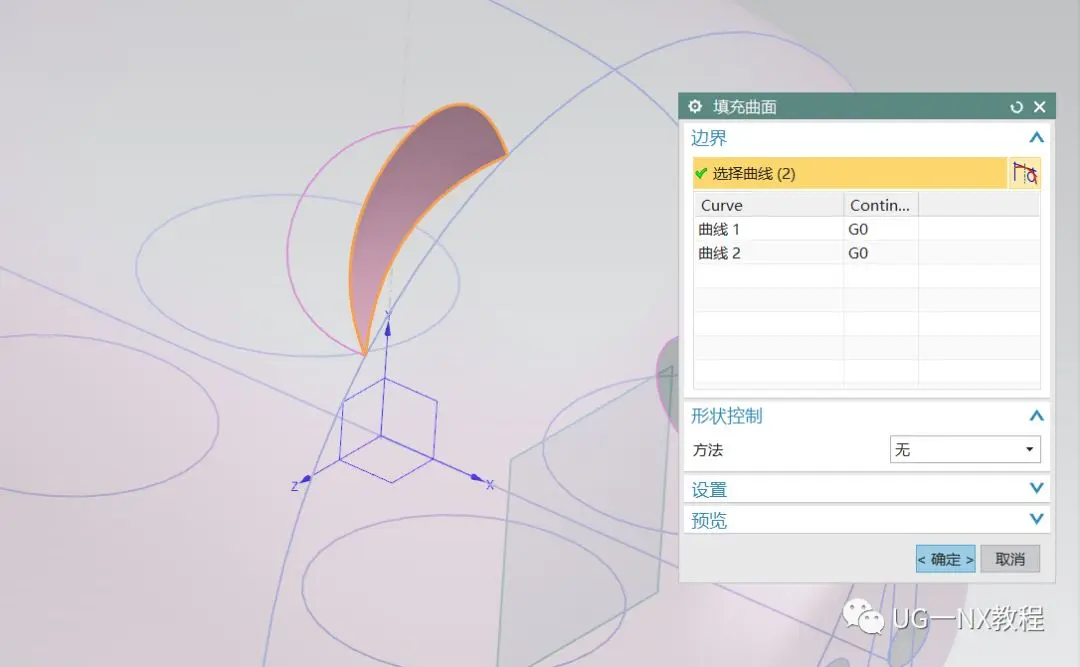

线做好后，填充曲面

这时我们做的是个片体，需要进行缝合成实体,

镜像另一个

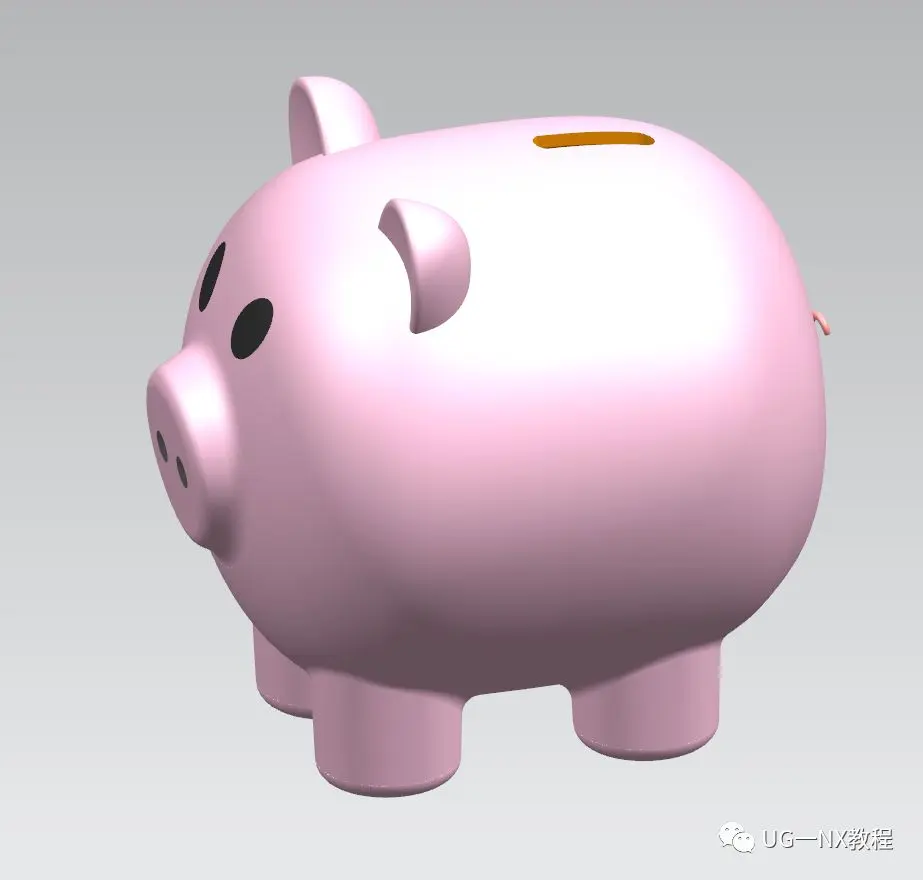

求和之后，进行倒角1mm,存钱罐的猪耳朵就完成了

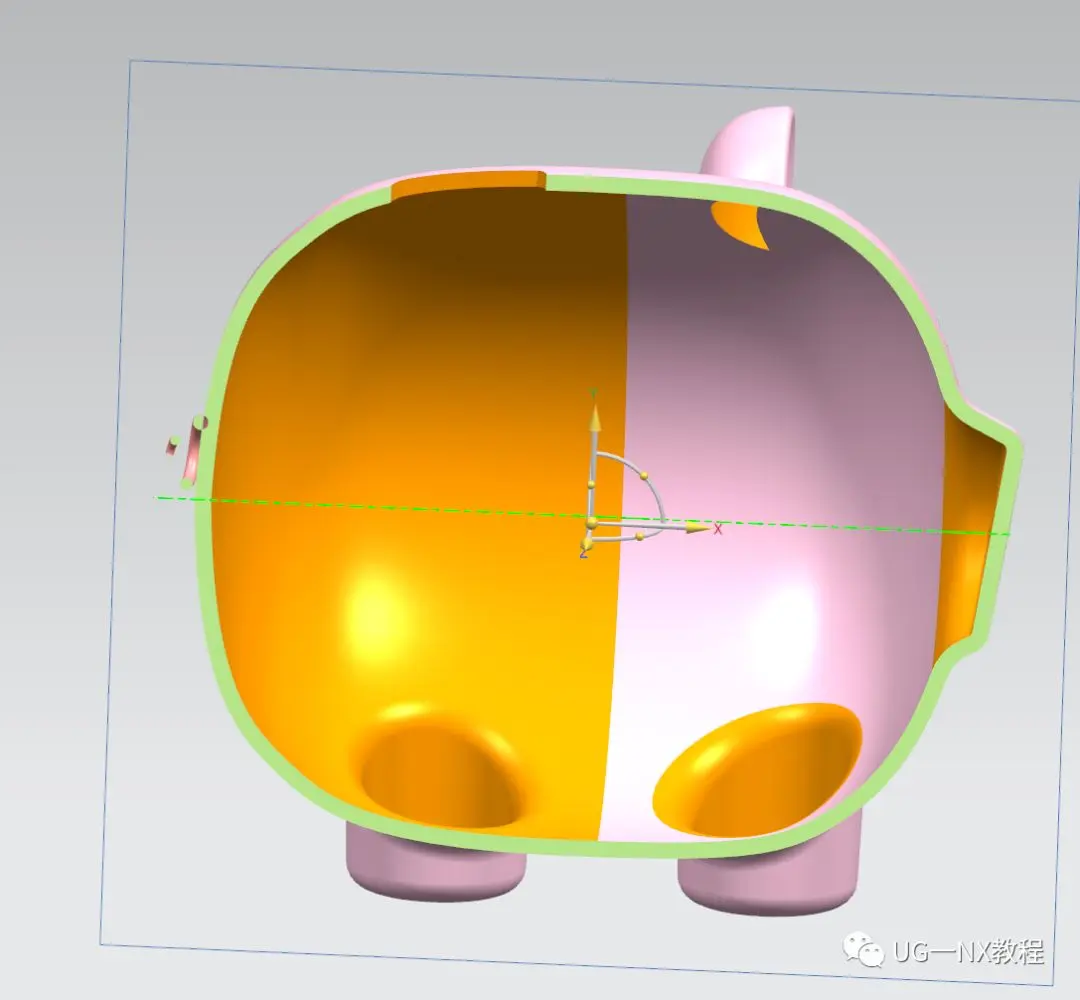

接下来我们对存钱罐进行抽壳2mm.

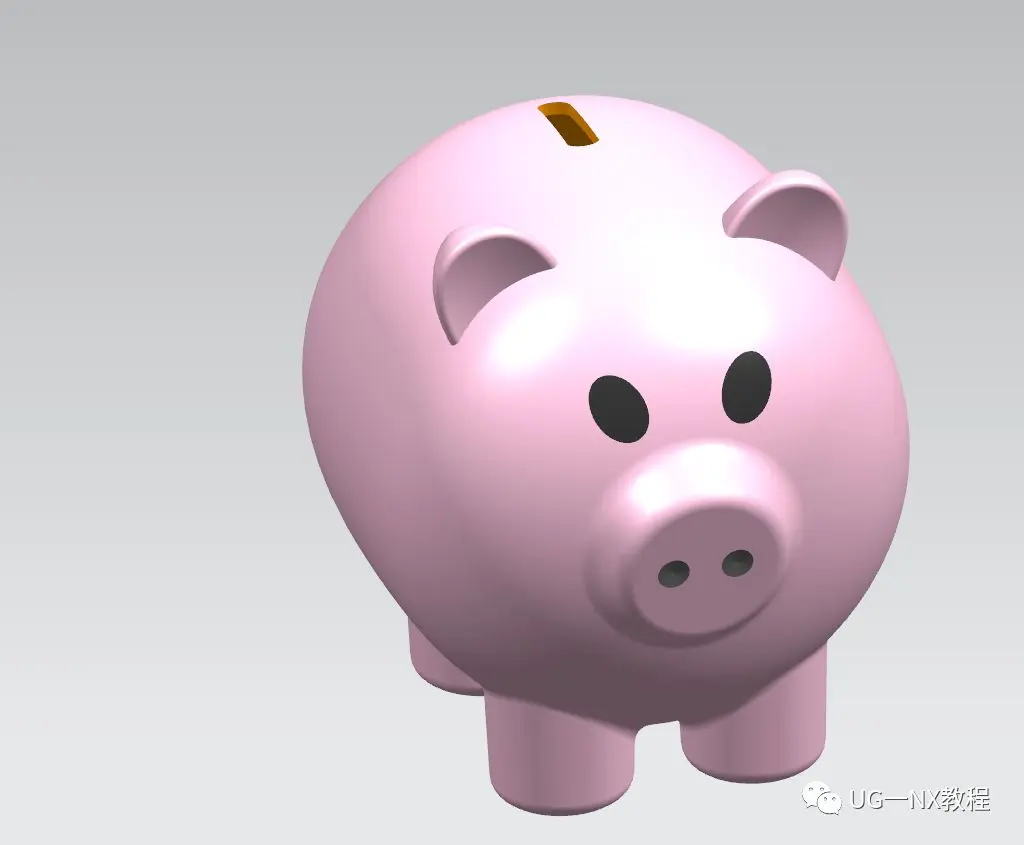

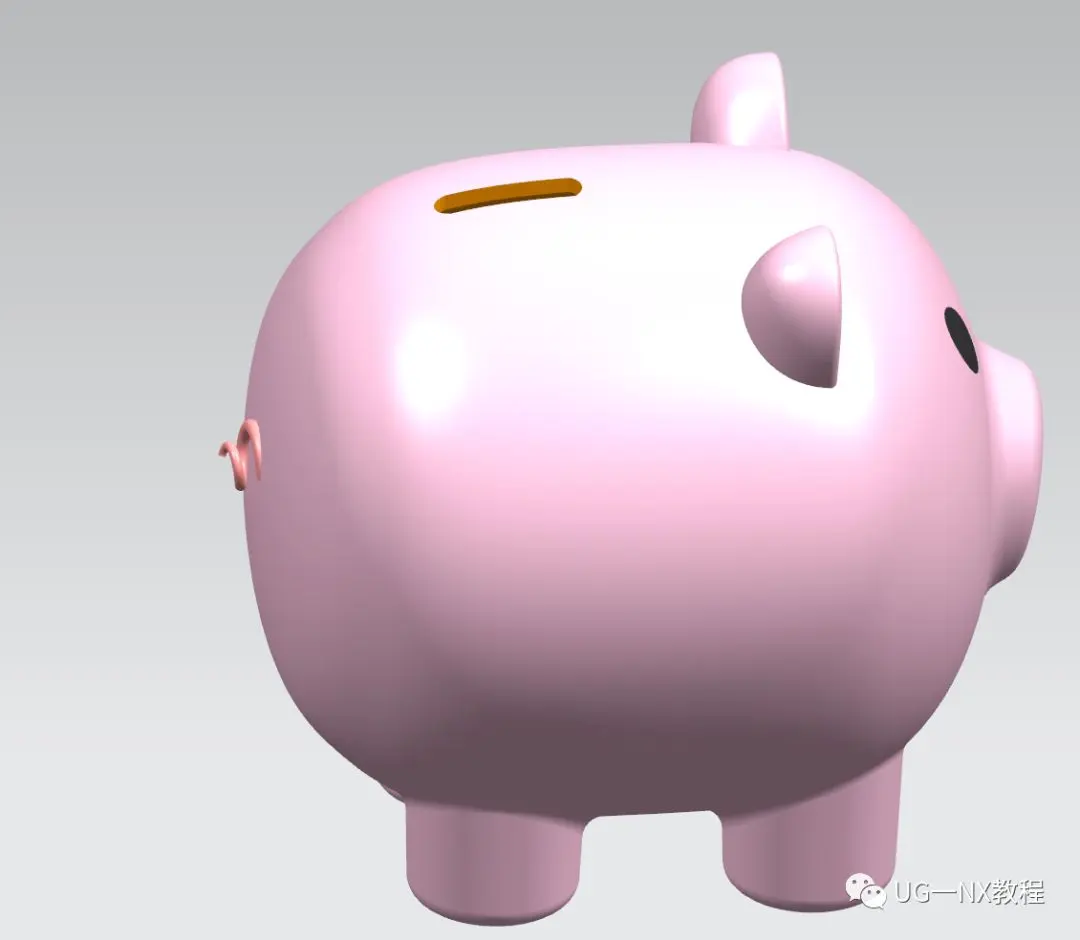

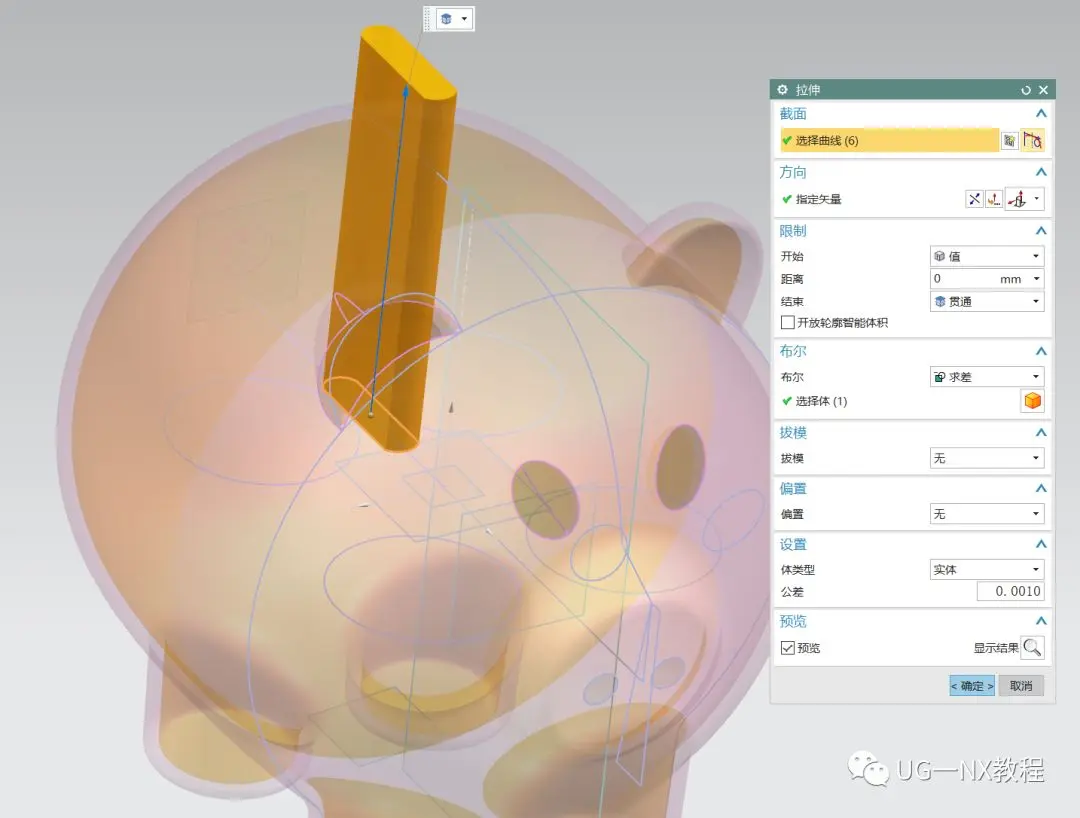

最后拉伸求差做出投币口，整体求和，小猪存钱罐就算完成了。
