人有三急：排便急、排尿急和放屁急，其中两急就与排便器离不开，现代家庭排便器有蹲坑和坐式马桶，相信大部分人都喜欢蹲坑吧，今天我们就来用UG软件绘制这个卫生间蹲便器，来看看如何建模的吧！

建模过程：

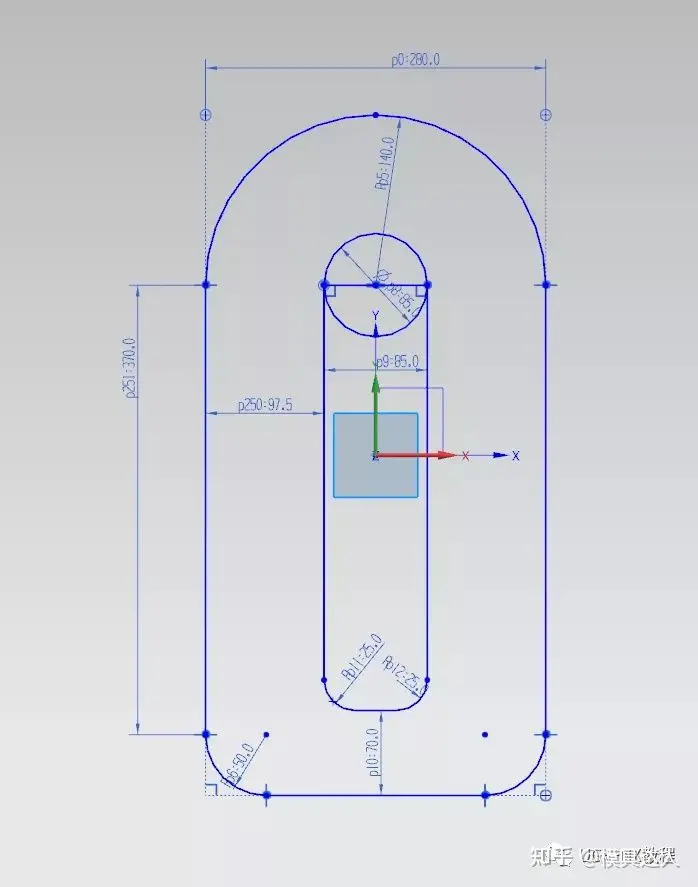

1.打开UG,绘制草图如下

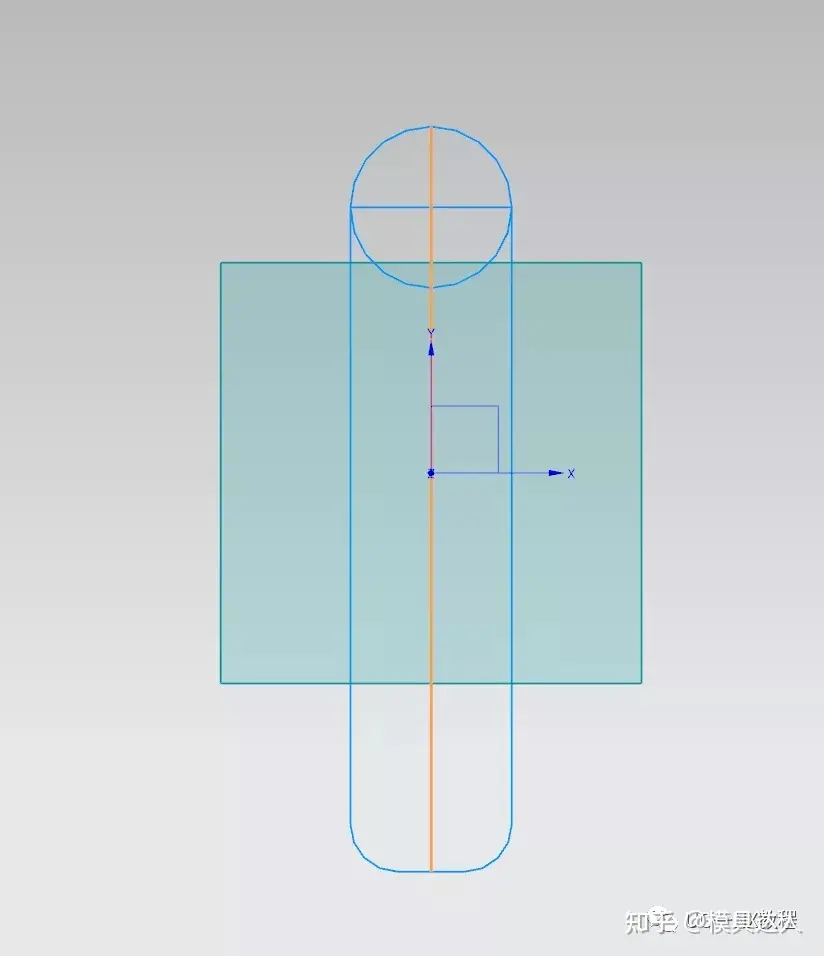

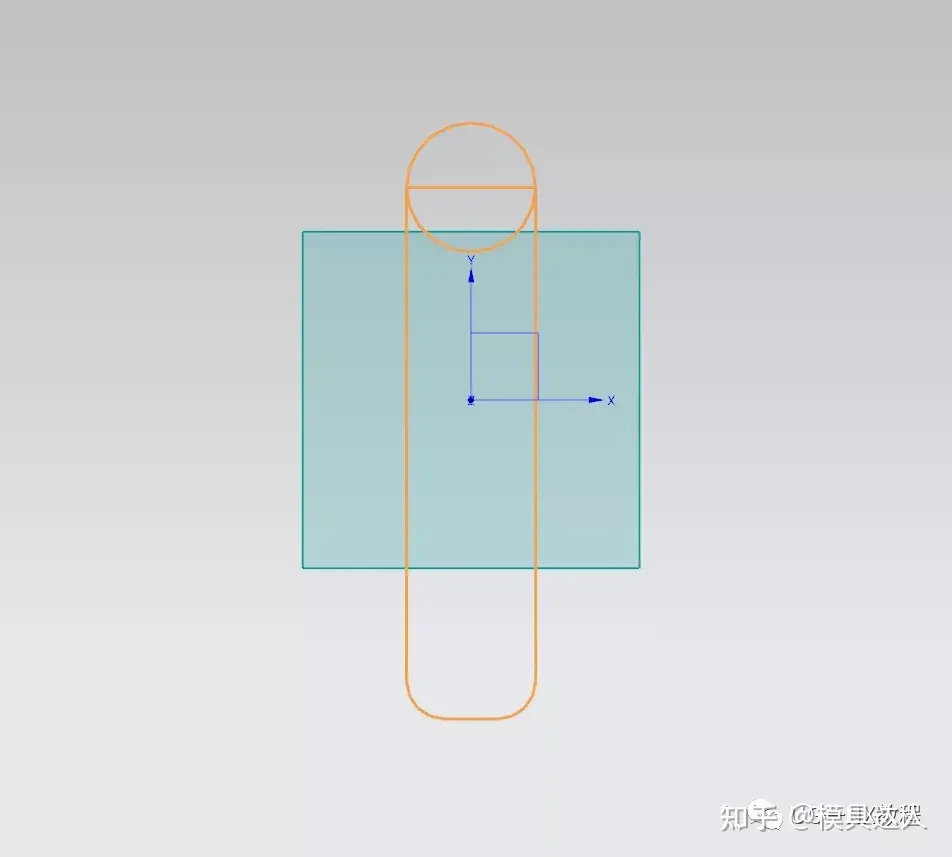

2.在草图下方100mm处新建基准面，然后在基准面上投影中间的草图

3.继续在基准面上绘制直线一根

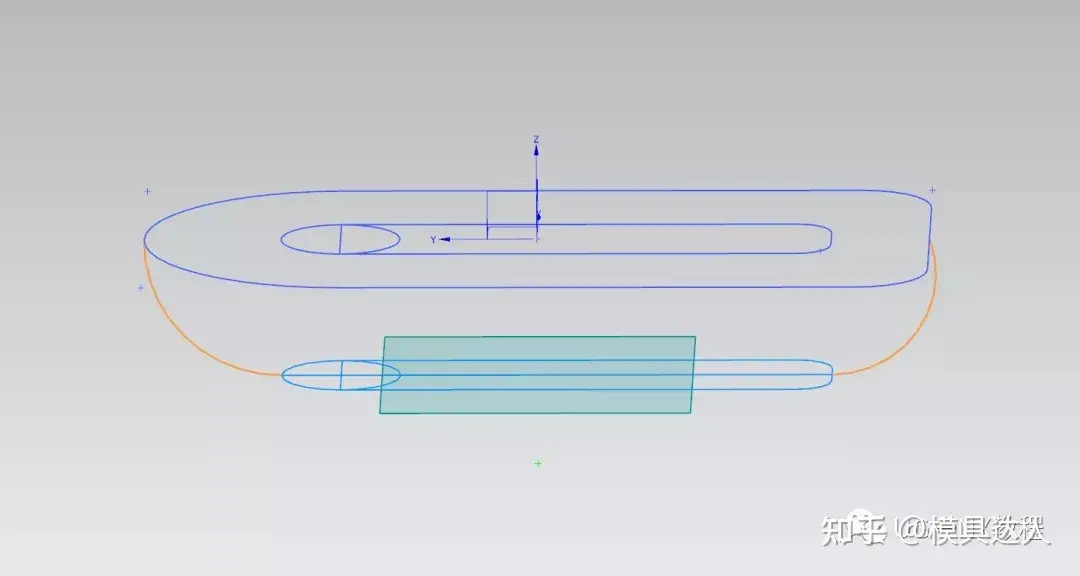

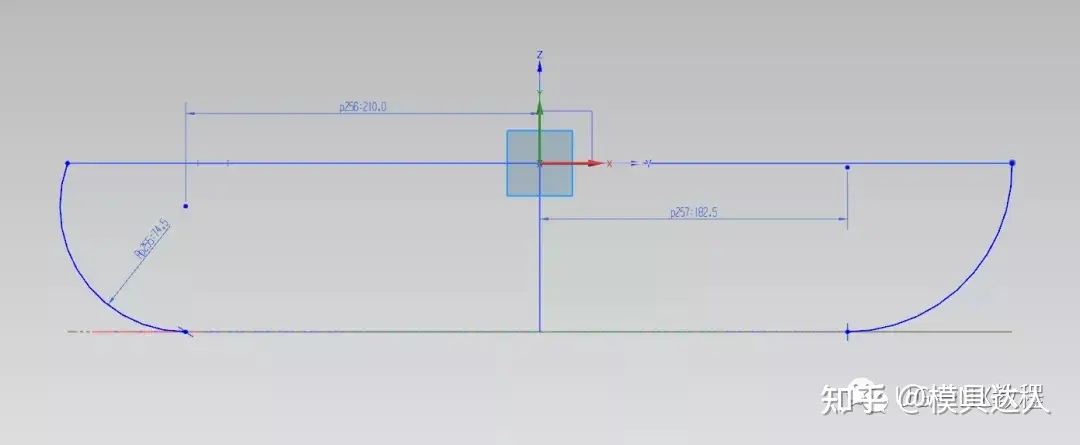

4.然后新建草图做连接直线和草图1的圆弧

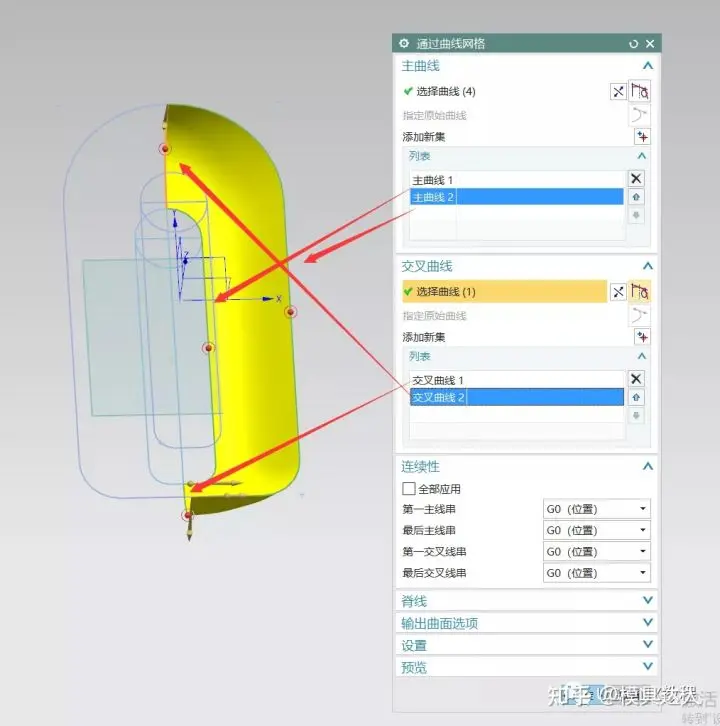

5.线完成后就能使用通过曲线网格做曲面了

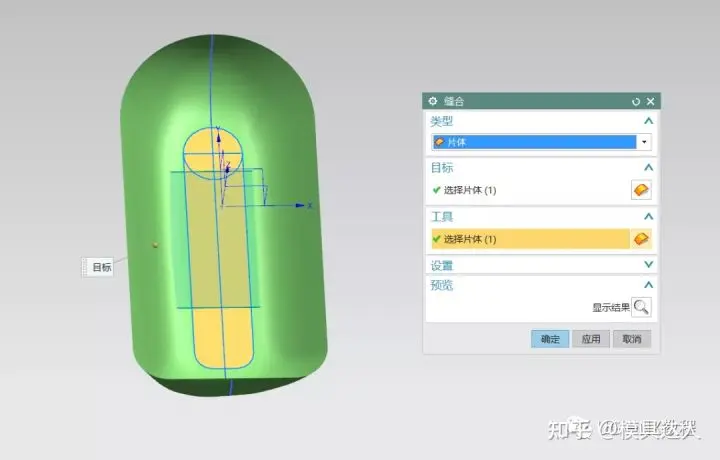

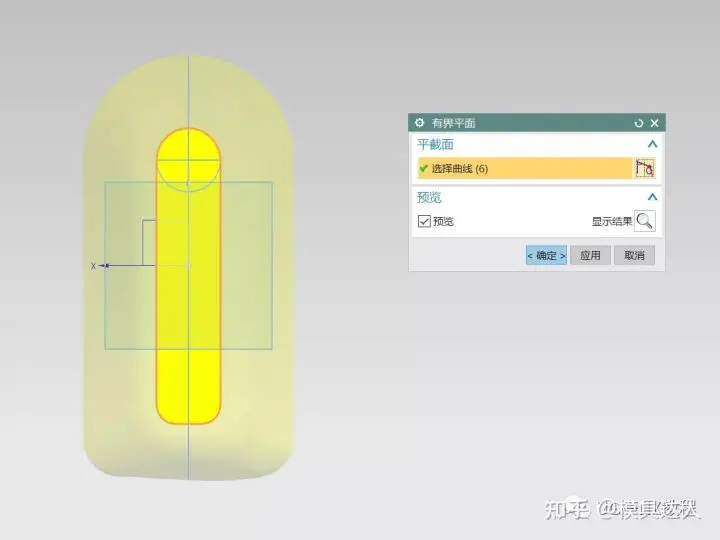

6.做一个有界平面后，进行缝合，然后加厚成实体

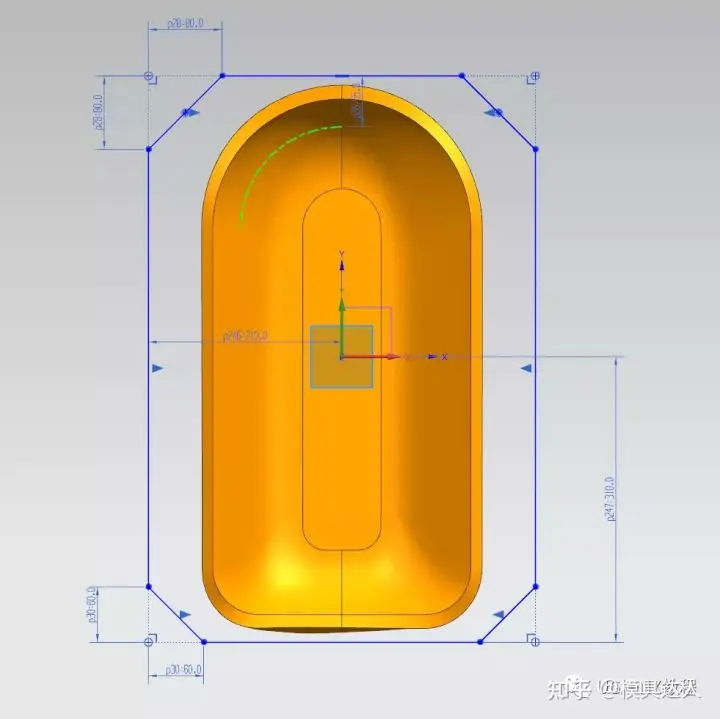

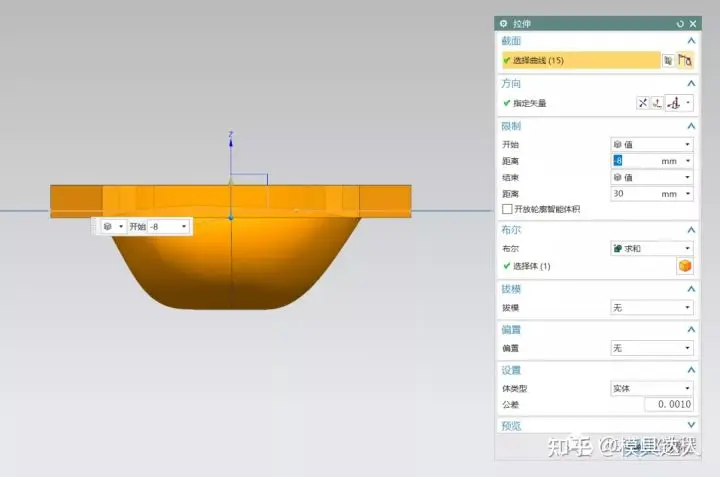

7.在XY平面绘制草图，然后拉伸求和

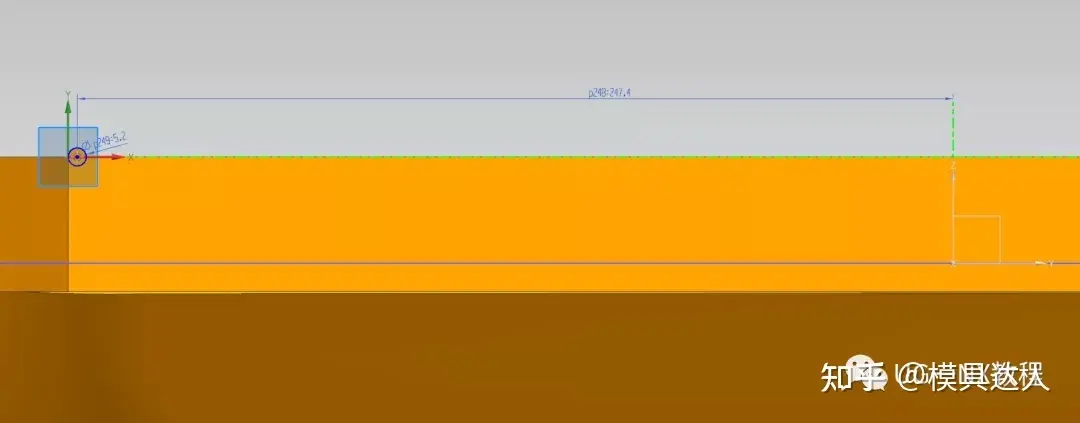

8.在拉伸侧面绘制草图一个圆，然后拉伸或者绘制直线做管道都行

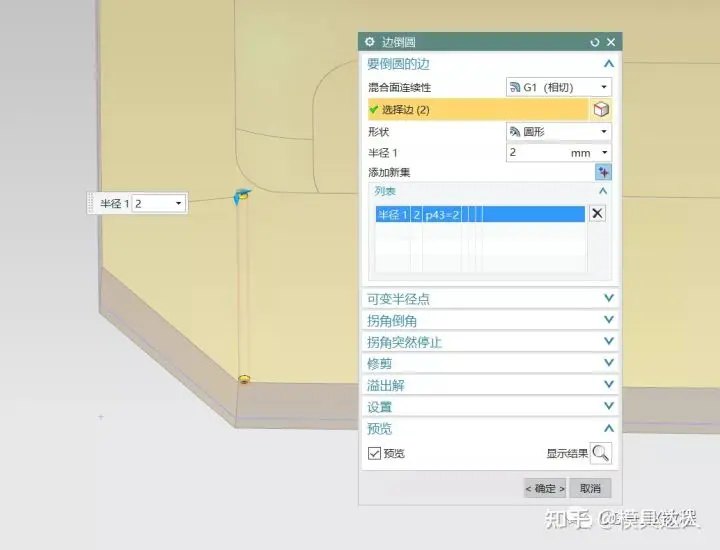

9.倒圆角后，进行阵列

10.长度不够的用替换面补好

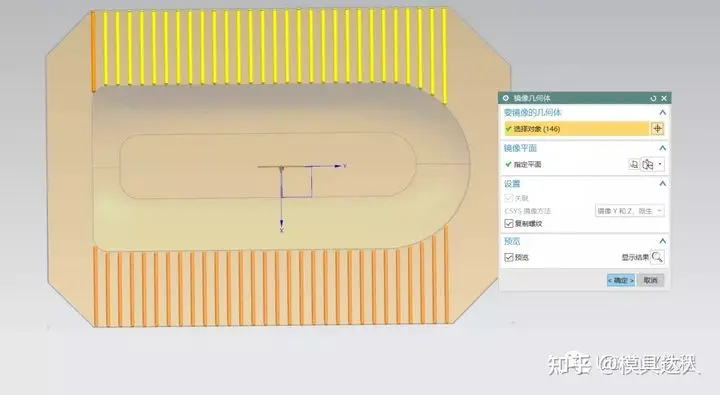

11.将做好的防滑纹镜像到对面去

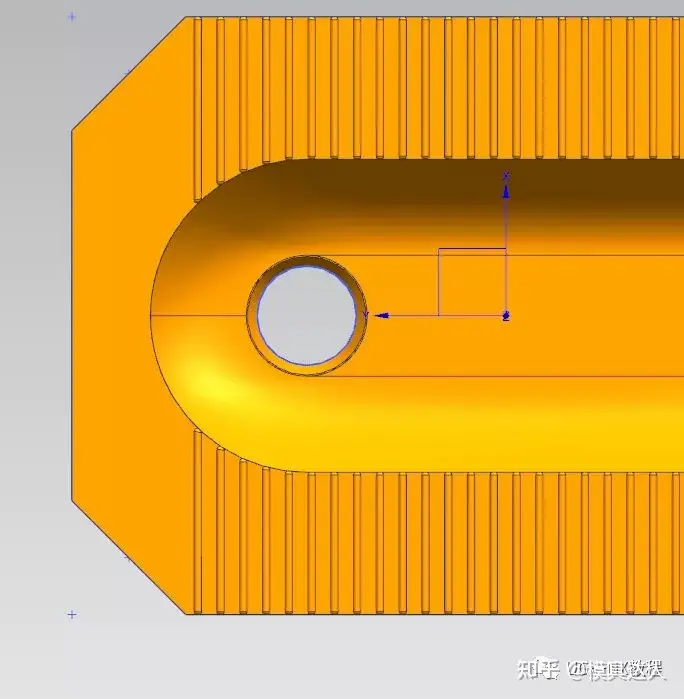

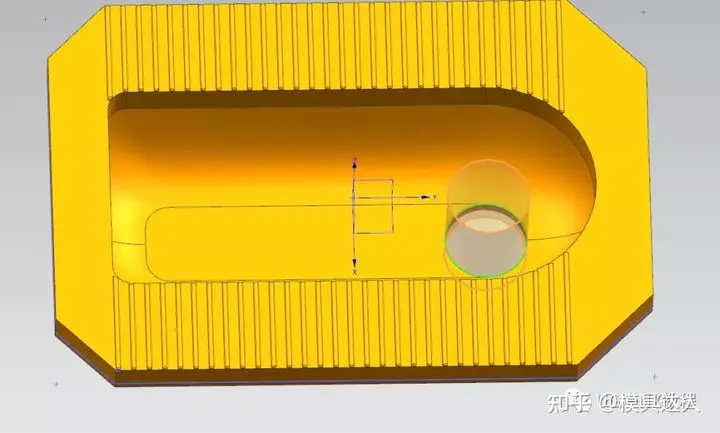

12.拉伸草图2的圆打通蹲厕

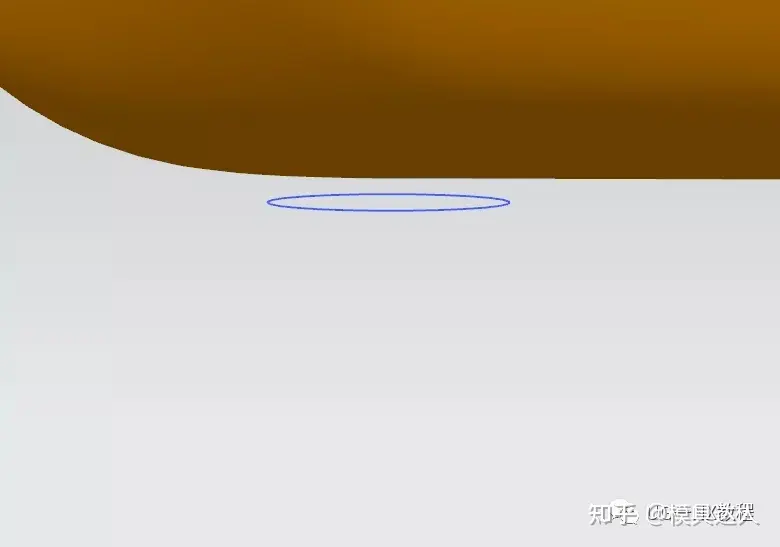

13.在盆底部25mm处继续做基准面，然后绘制一个直径70的圆

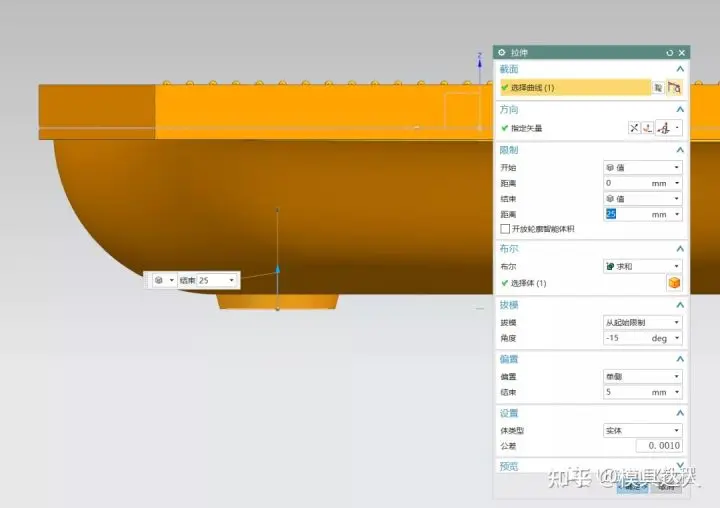

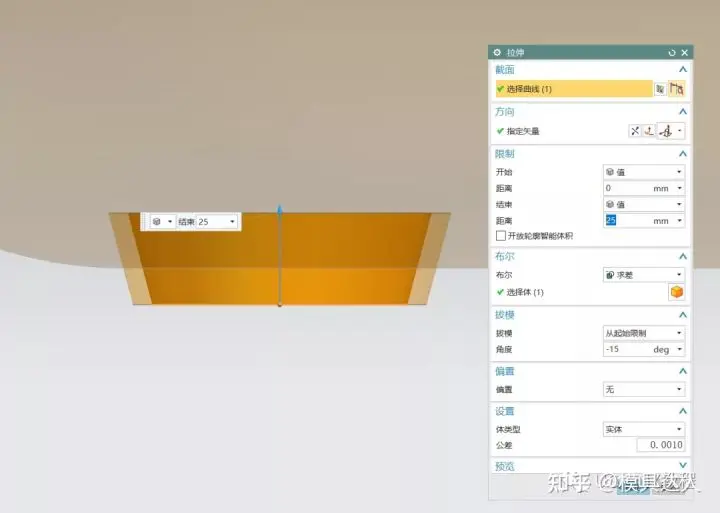

14.拉伸这个圆，第一次拉伸拔模及偏置，第二次不偏执并与第一个拉伸求差。

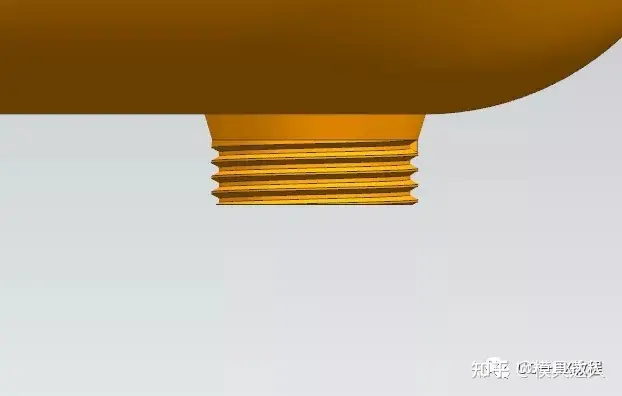

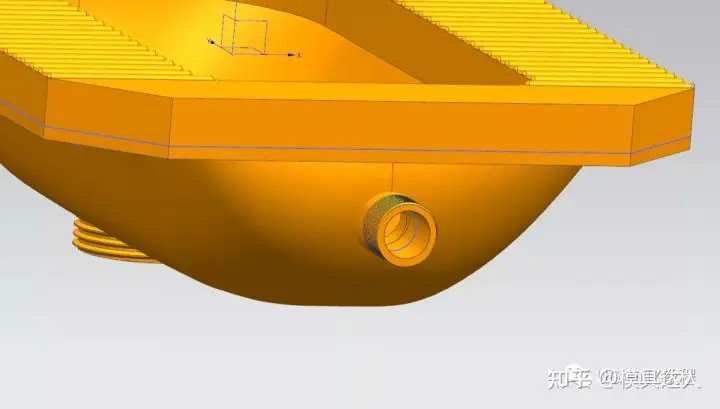

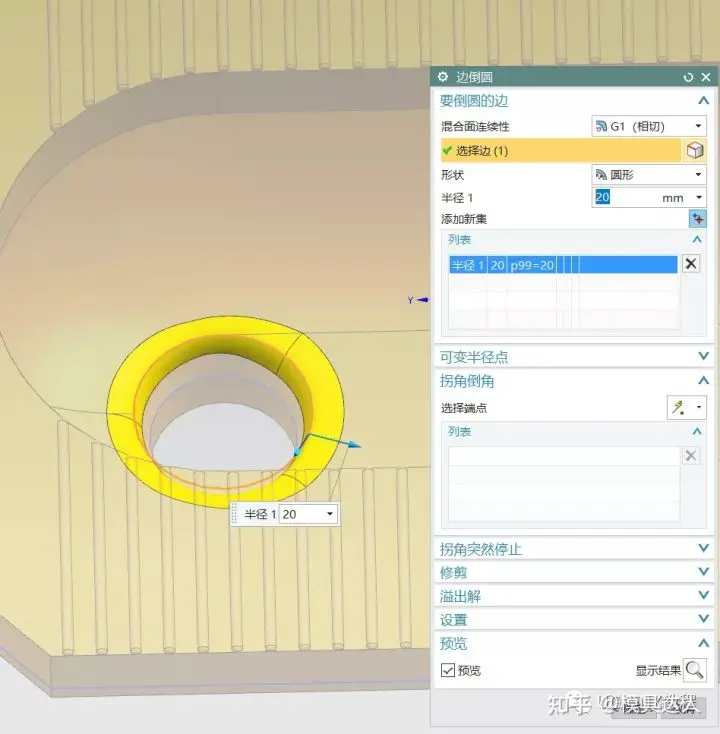

15.倒圆角后，继续对管道口拉伸并做螺纹

14.进水口就简单的做管道和螺纹吧！

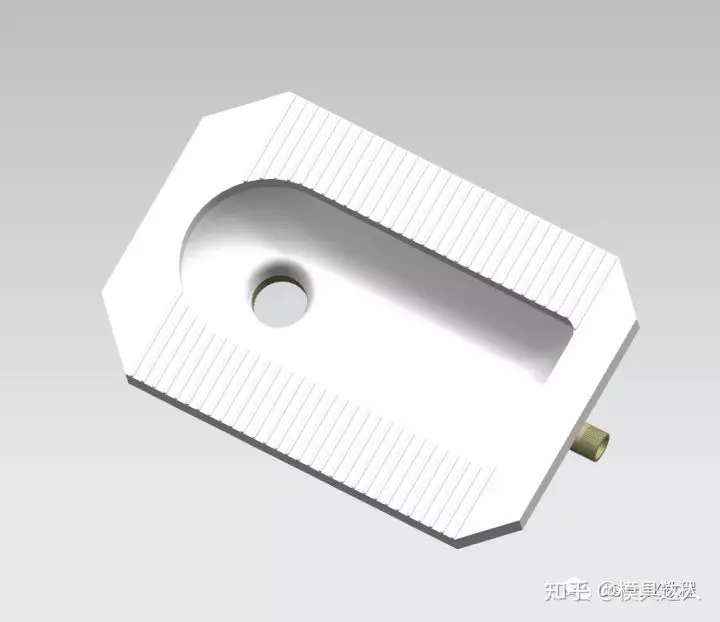

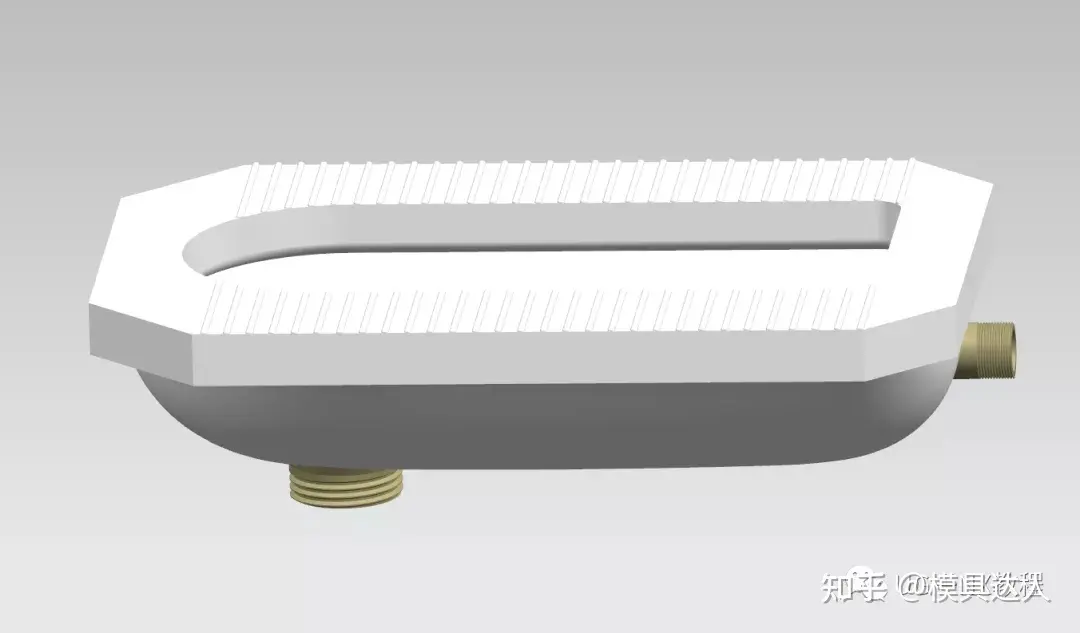

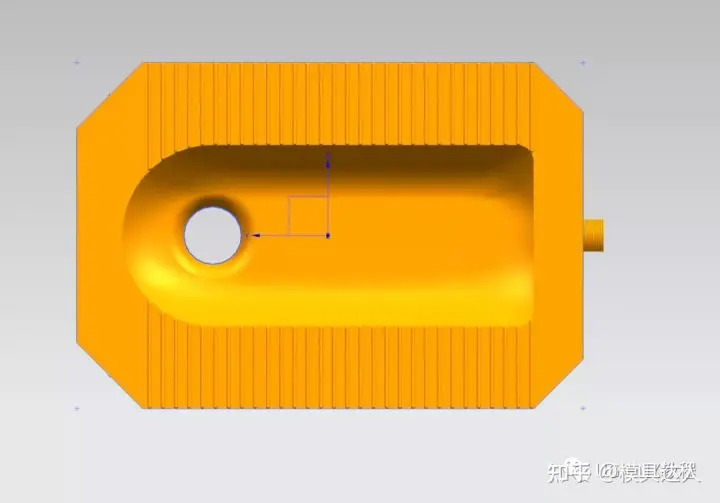

15.完成，看看效果
