UG/NX建模技巧：包子褶皱渐消面，解锁绘制思路

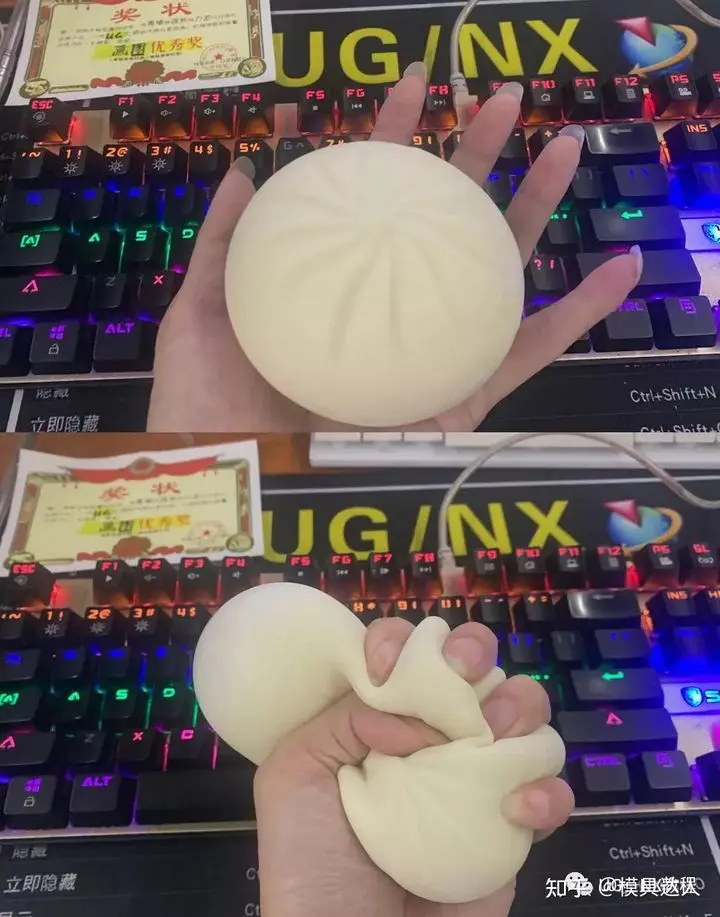

今天我们来绘制一款抖音网红产品——解压包子，没想到包子居然也有模型玩具，那这种包子纹路该如何建模呢？来看看建模方法：

建模过程：

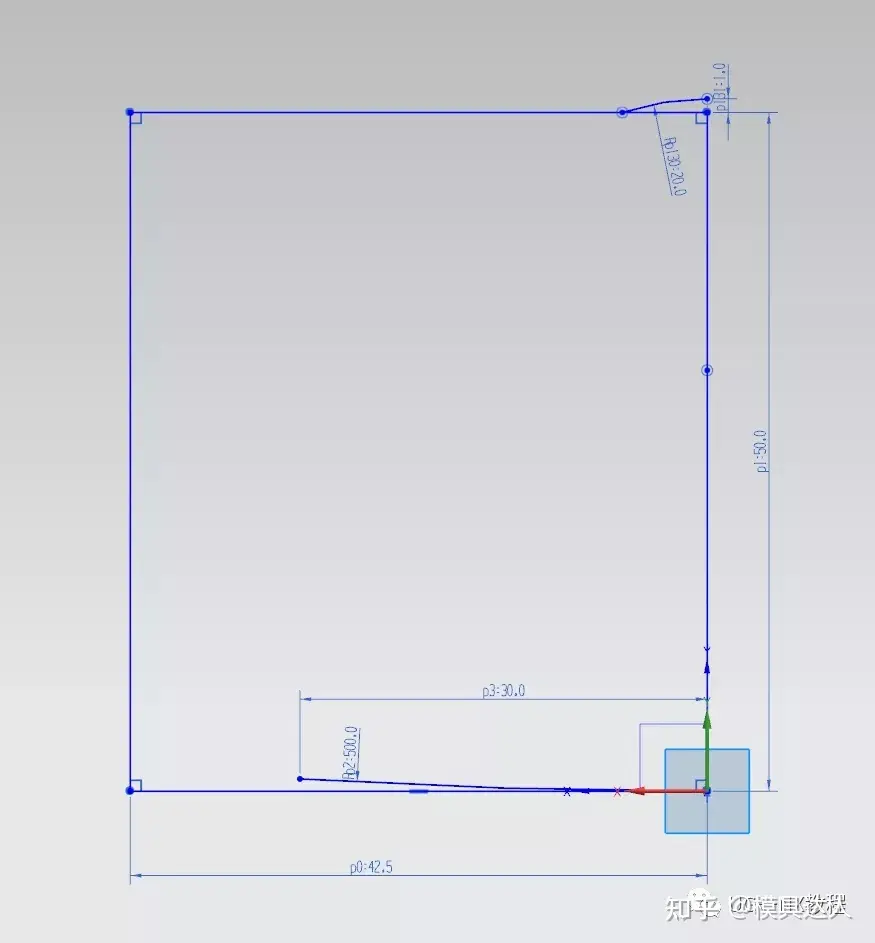

1.打开UG,绘制辅助草图控制包子的大小。

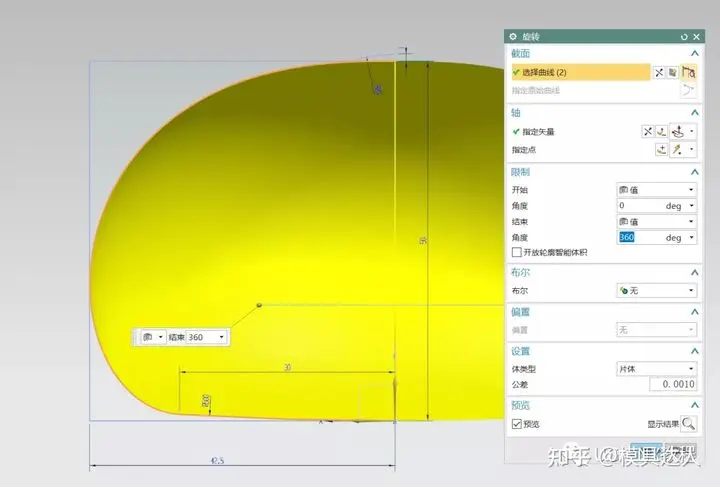

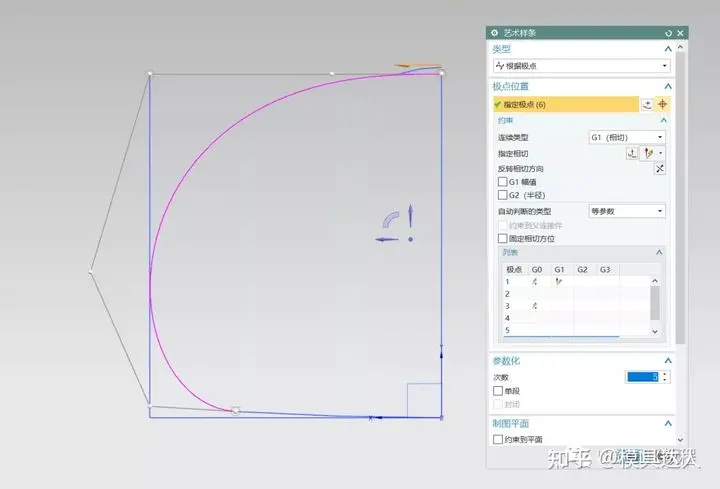

2.利用样条线绘制包子的轮廓，并进行旋转成片体

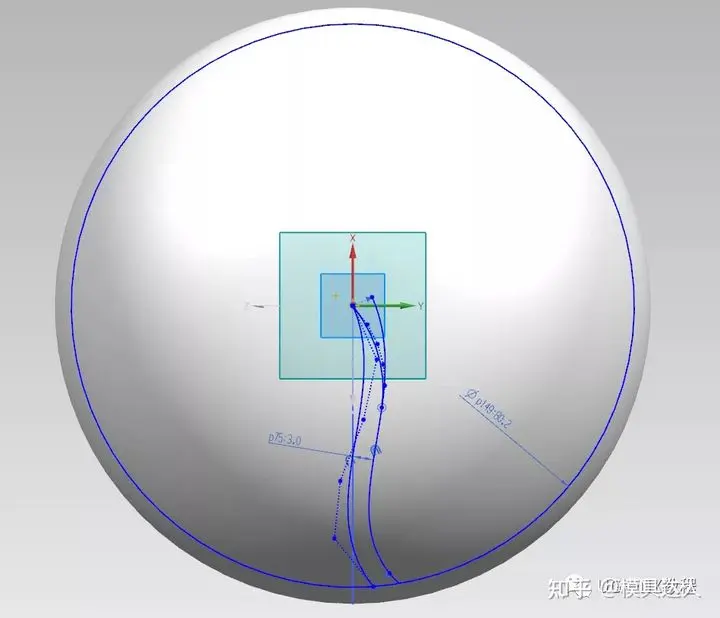

3.在包子上方创建基准面，然后绘制利用艺术样条绘制轮廓，

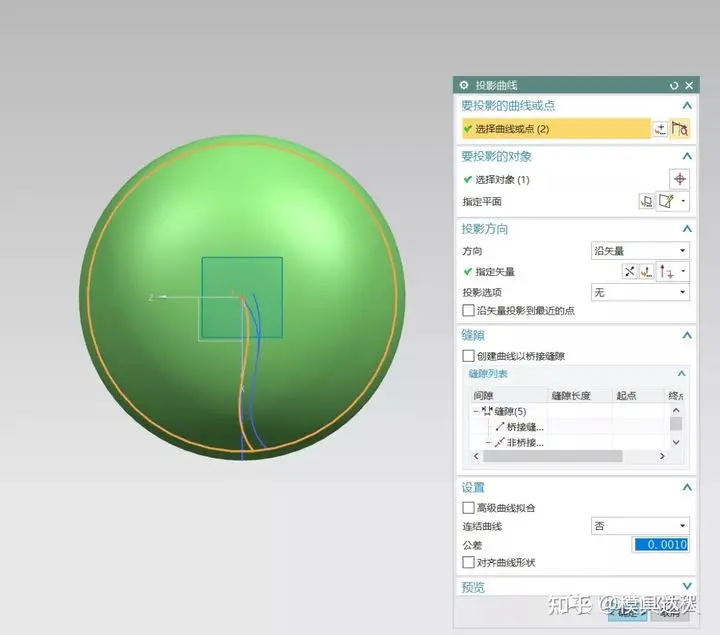

4.投影这两根线到旋转面上。

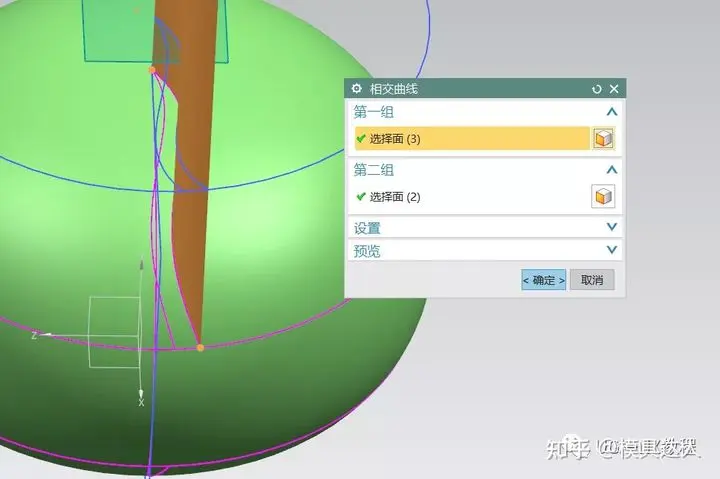

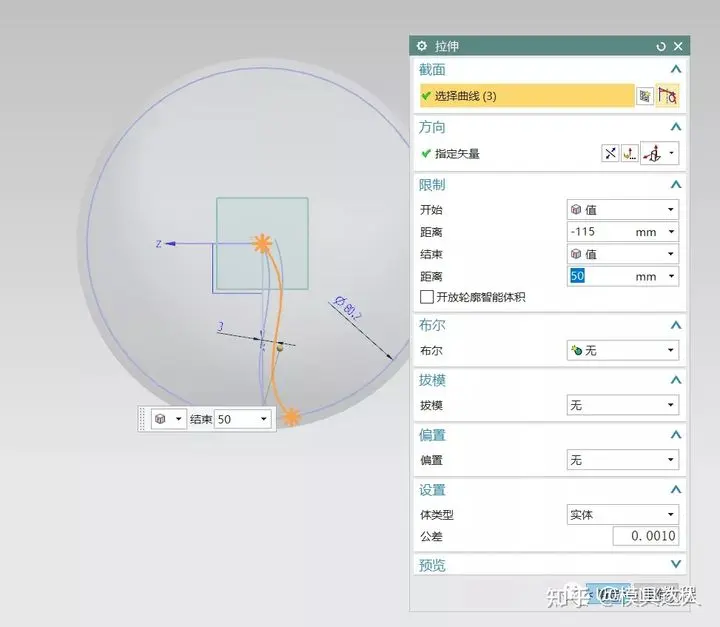

5.拉伸这一根线，然后抽取拉伸面与旋转面的相交曲线

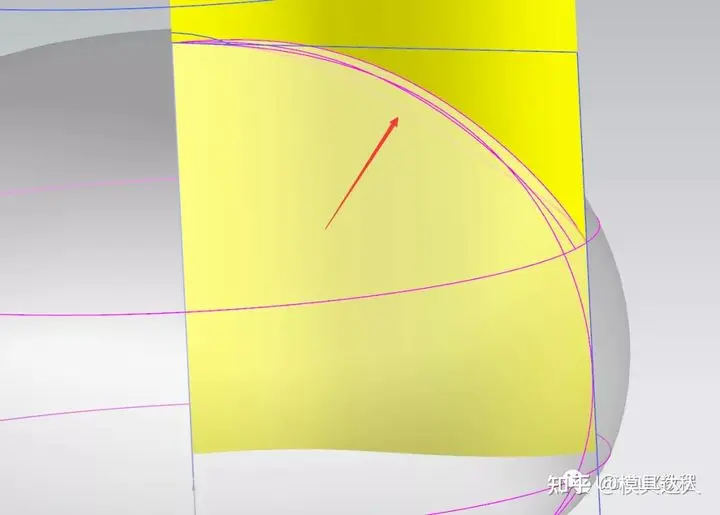

6.在拉伸线做的片体上用曲面上的曲线绘制弧线

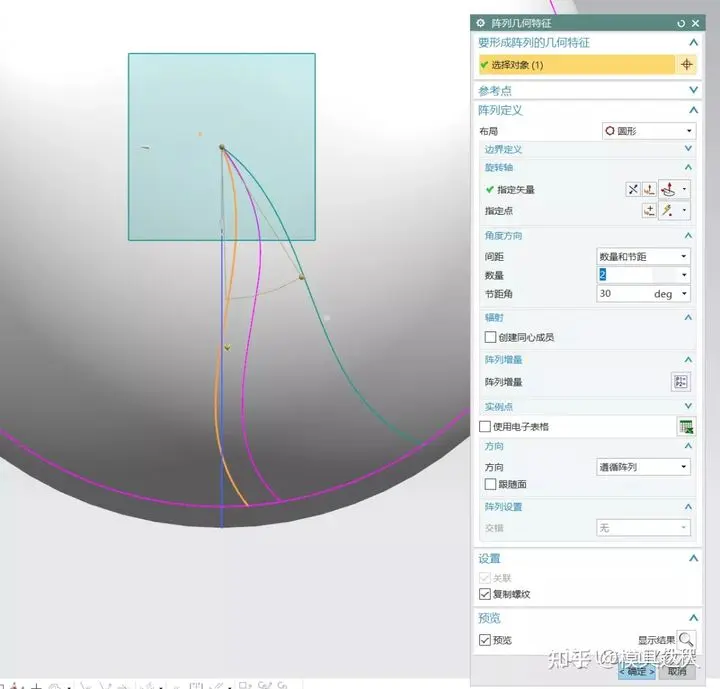

7.阵列最左边的样条线

8.利用投影到面上的圆修剪旋转片体

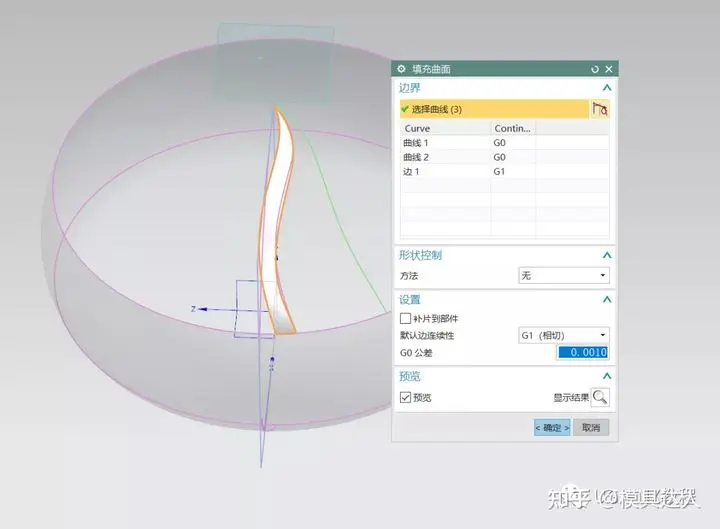

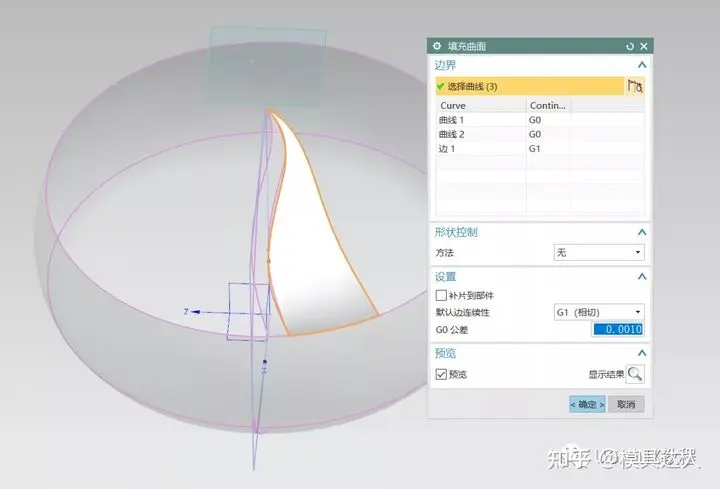

9.开始利用填充曲面做面

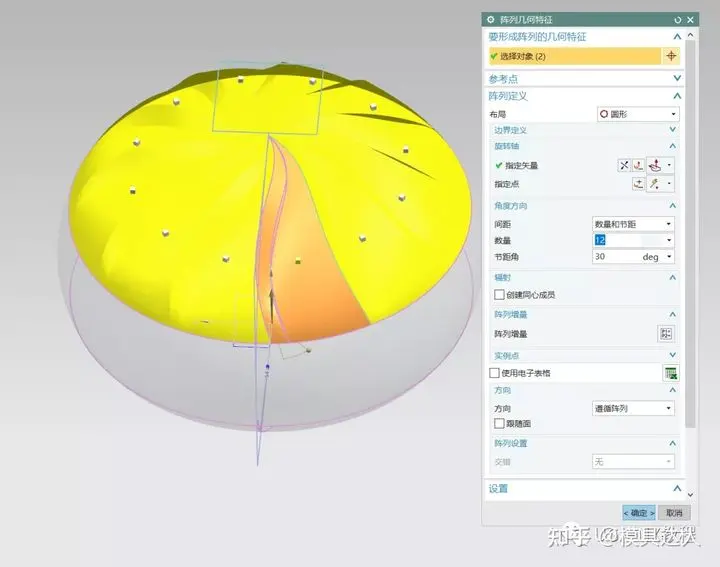

10.将这两个面进行阵列

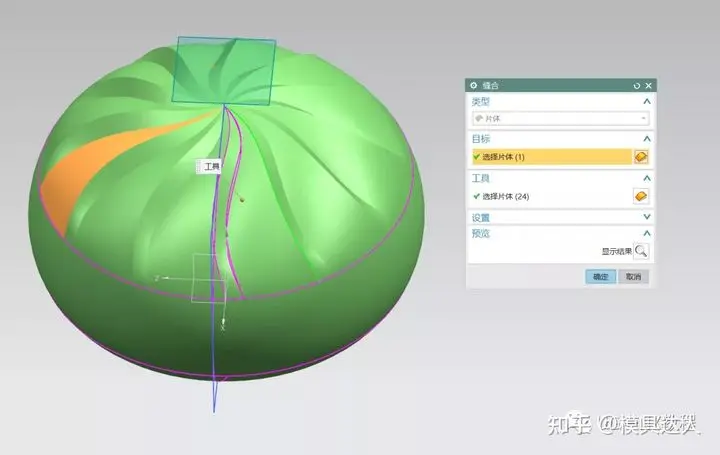

11.缝合成实体

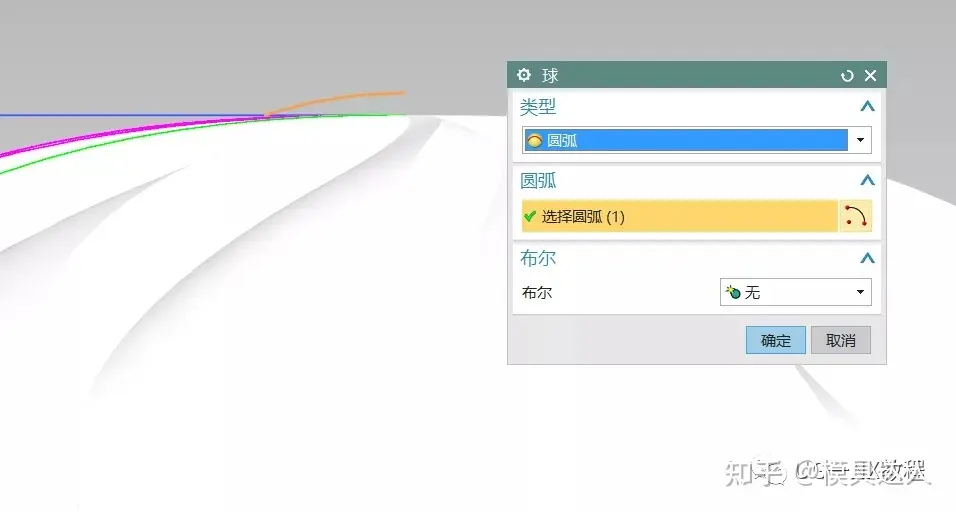

12.利用草图1绘制上方圆弧插入一个球体

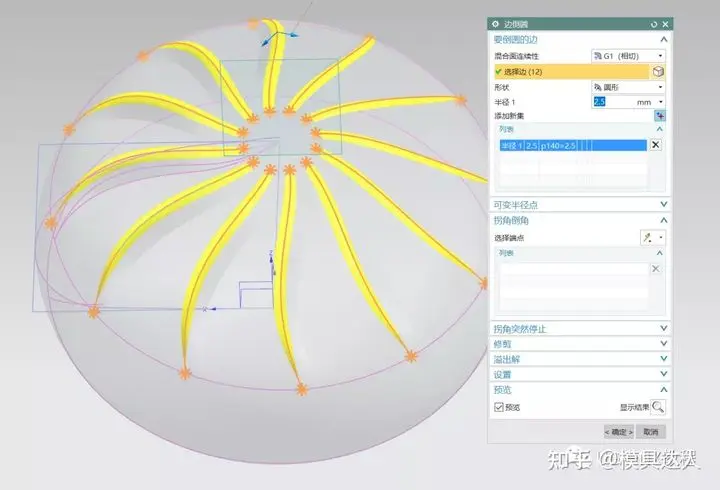

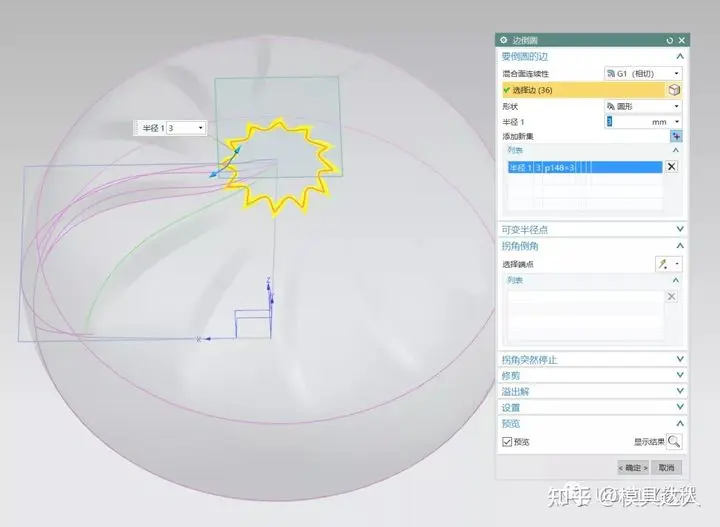

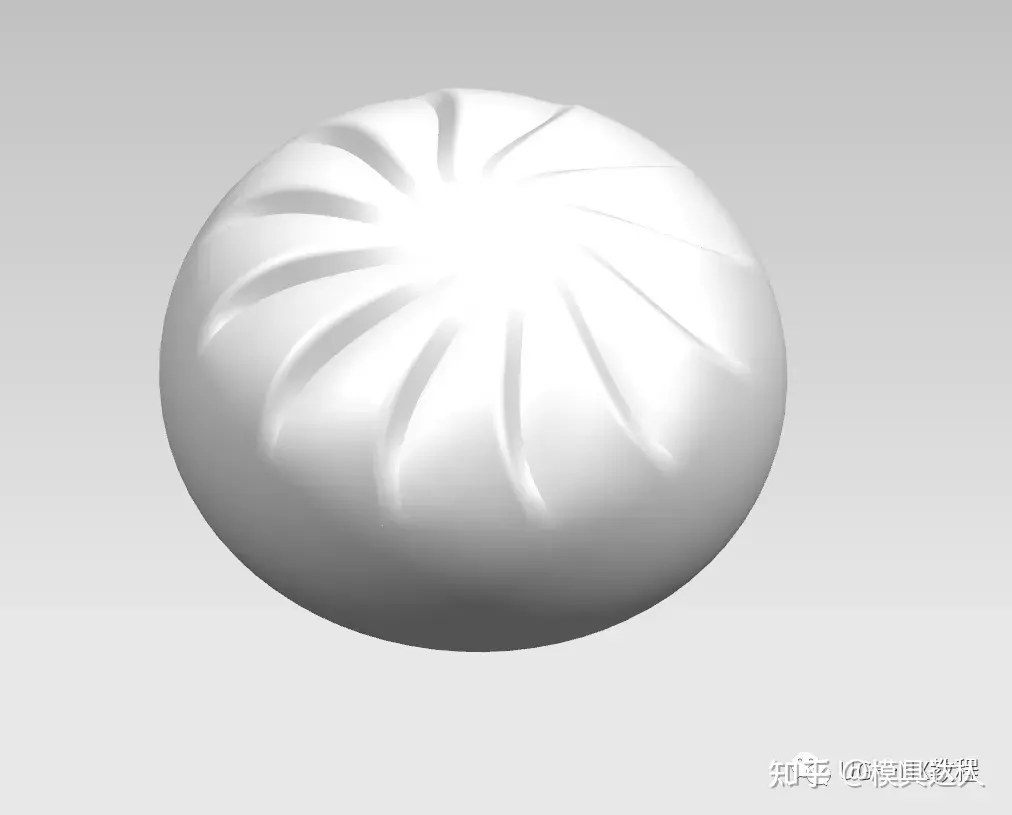

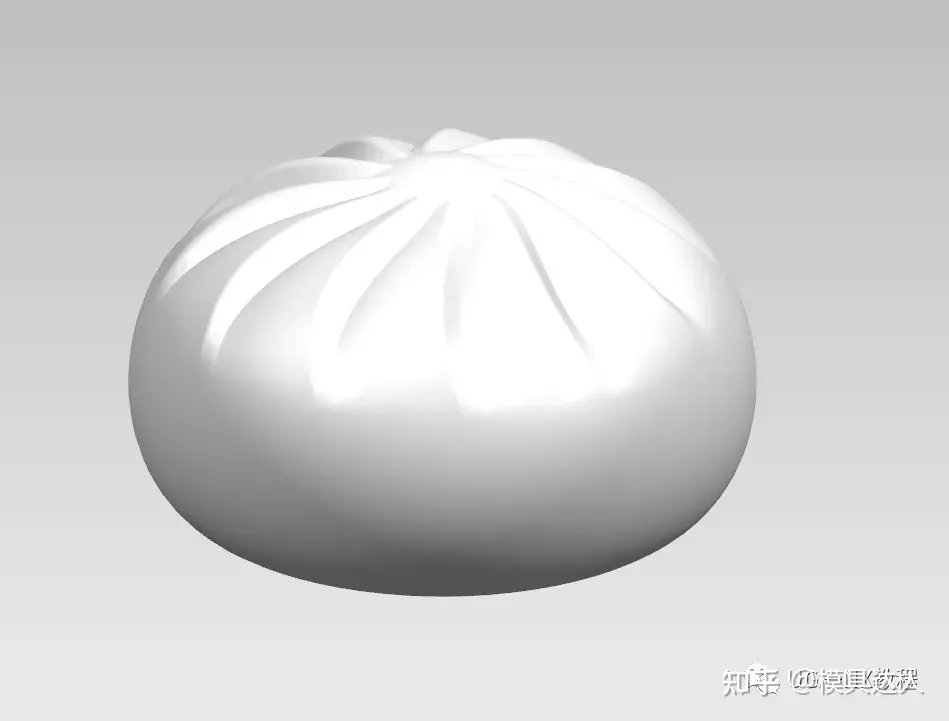

13.求和后倒圆角就完成了

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
