UG/NX曲面建模：龙虾钳子模型制作技巧

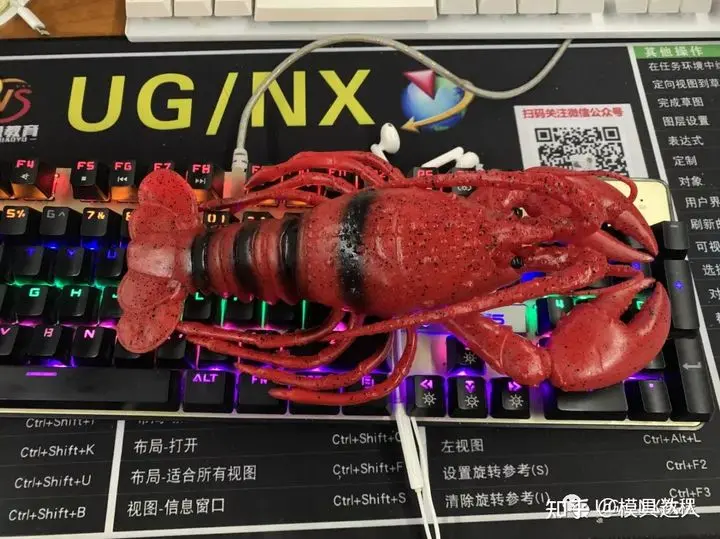

学好UG曲面，什么模型都能制作，那么小龙虾也能建模吗？还真能建模，现在小龙虾实物模型网上就能购买到，那么我们用UG软件该如何建模呢？由于篇幅原因，今天我们就来绘制一下小龙虾的钳子。

建模过程：

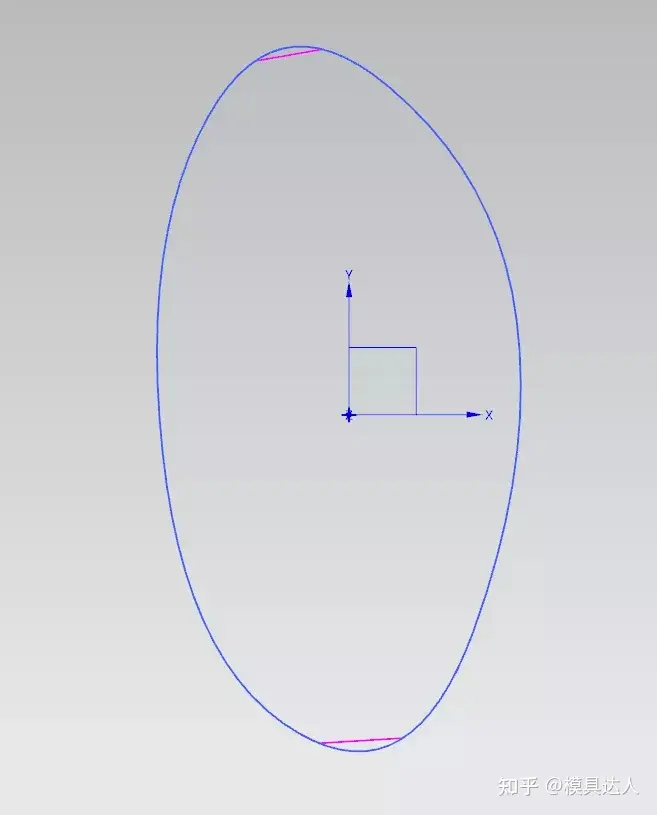

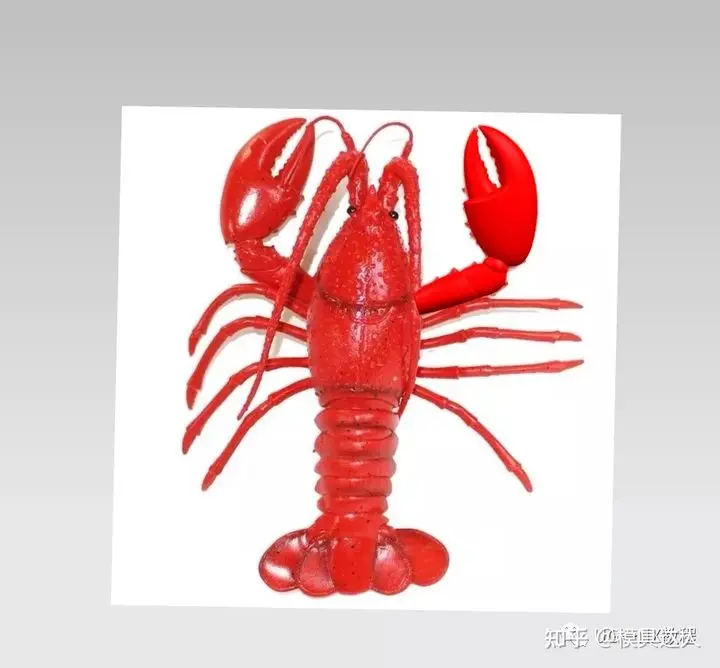

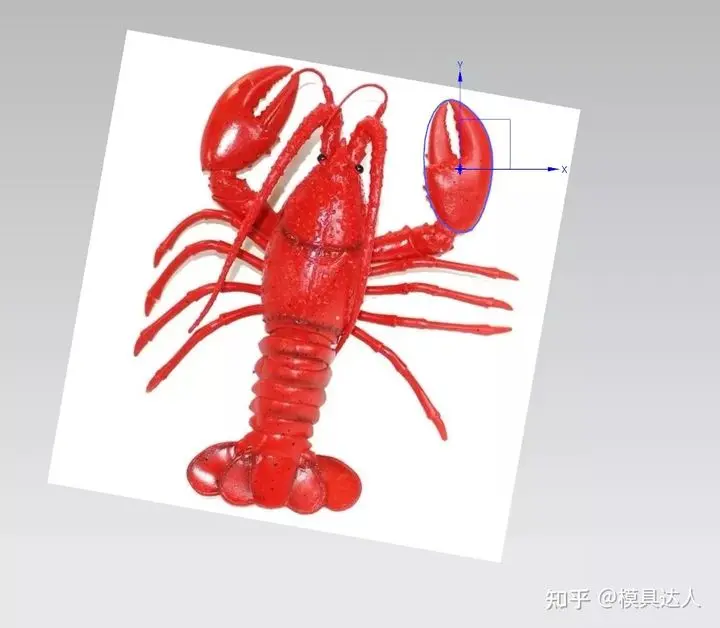

1.打开UG，插入一张小龙虾的光栅图像，描绘钳子的轮廓草图

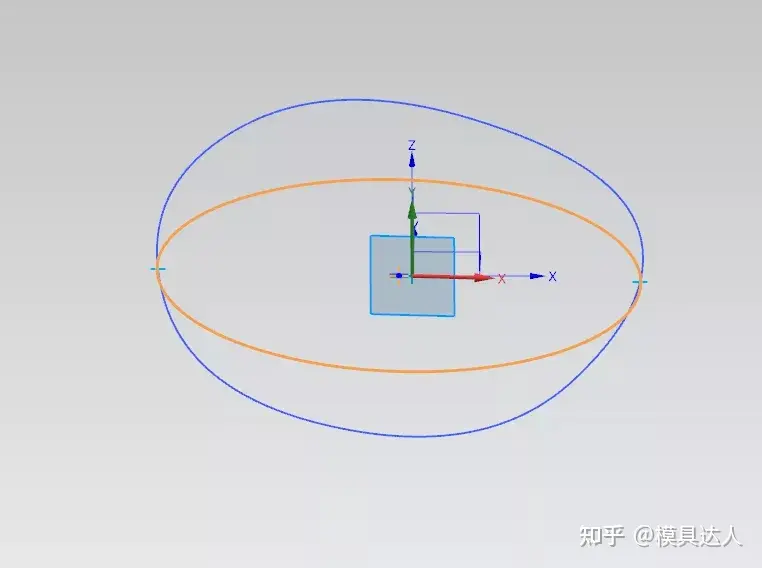

2.在XZ平面找到草图1的交点，绘制椭圆

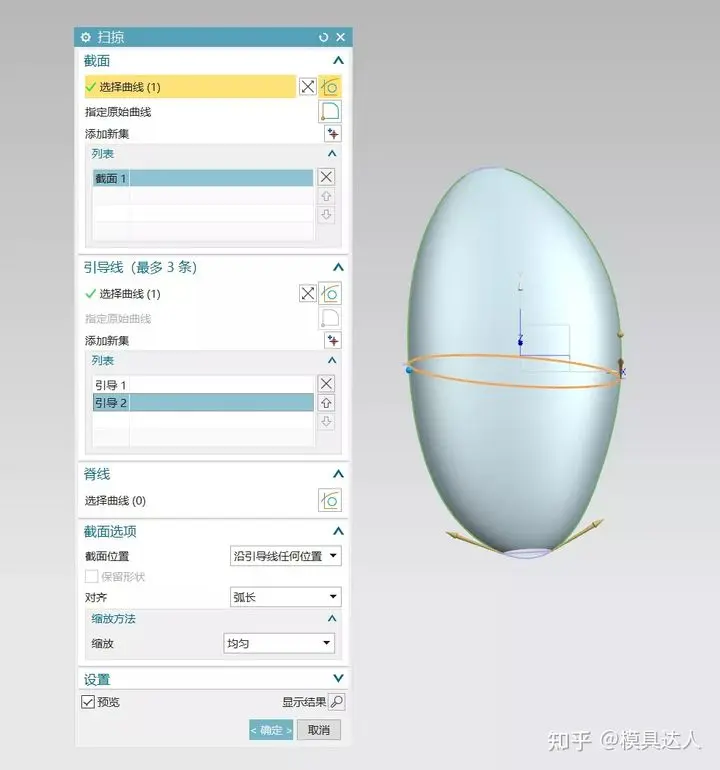

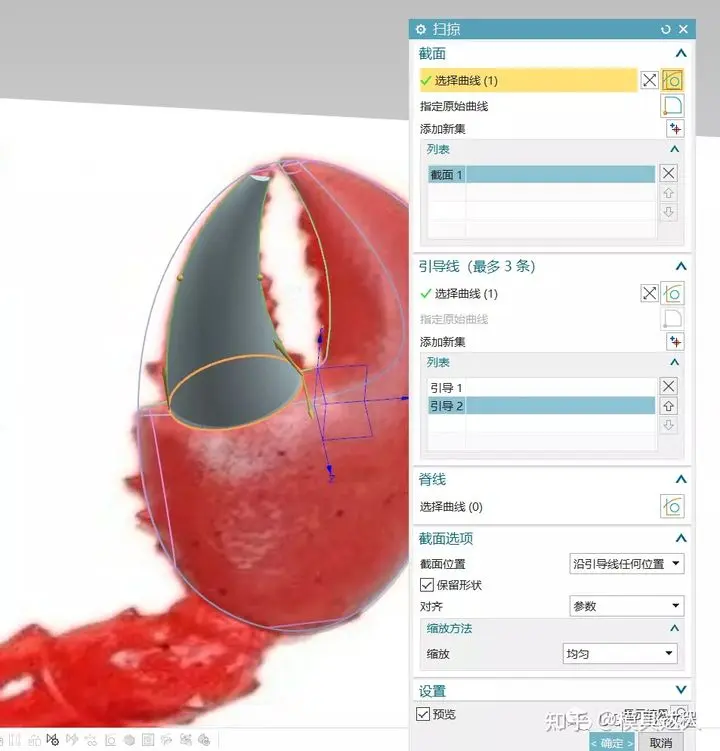

3.绘制两根样条线打断草图线后，进行扫掠，做成片体

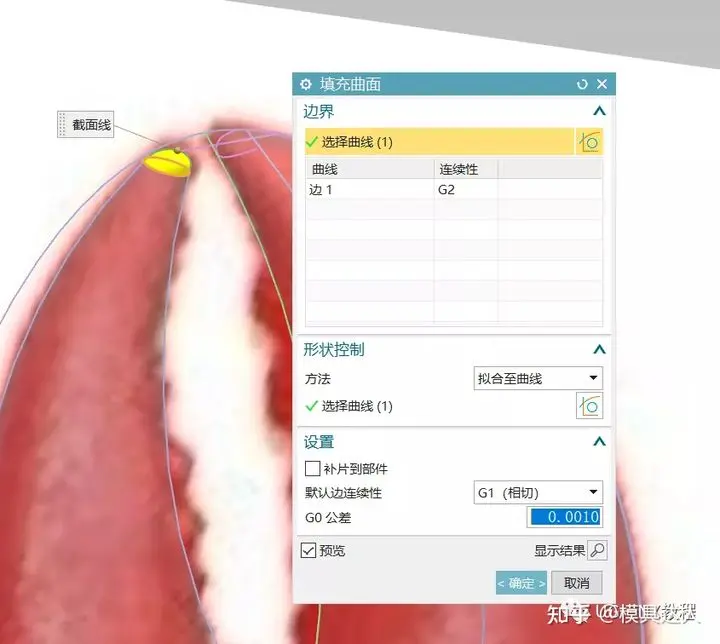

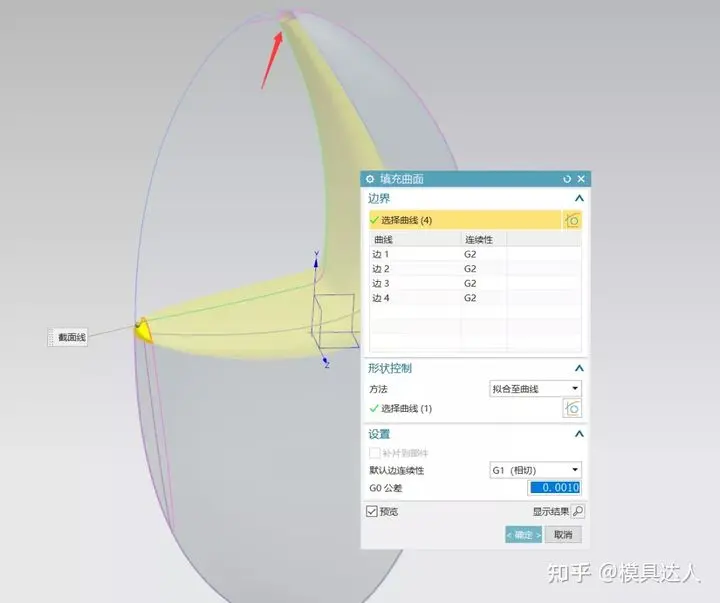

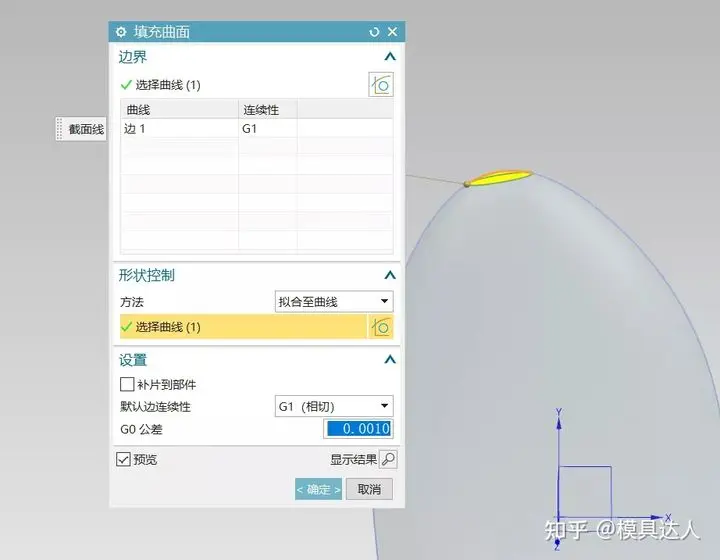

4.剩下的部分用填充曲面完成，能防止出现收敛问题。

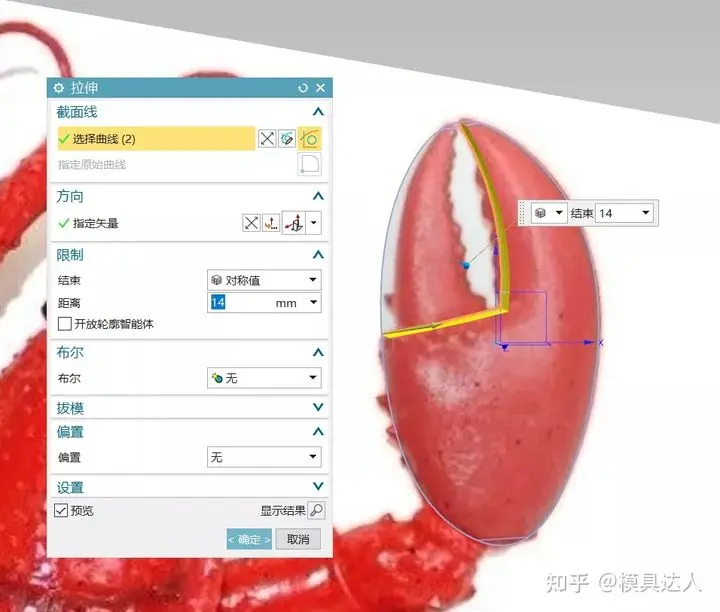

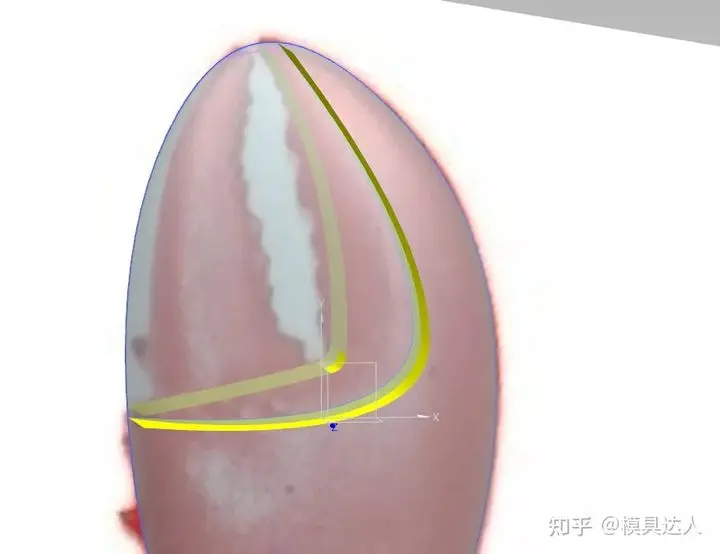

5.缝合成实体后，拉伸草图线制作片体面

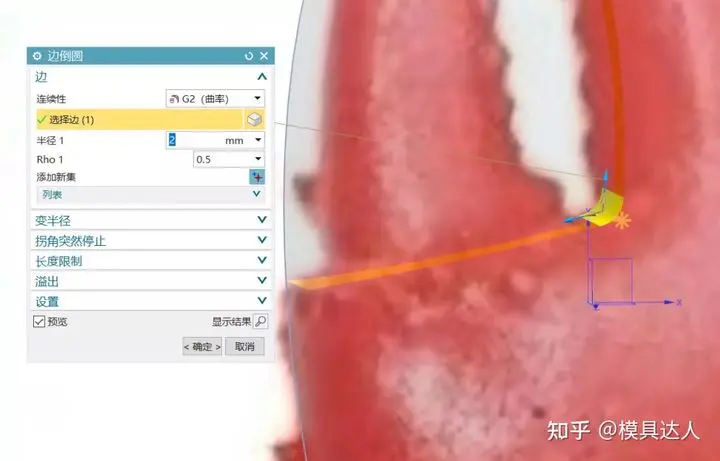

6.这里倒圆角做G2曲率让后面接面更光顺，然后在拉伸一个片体面

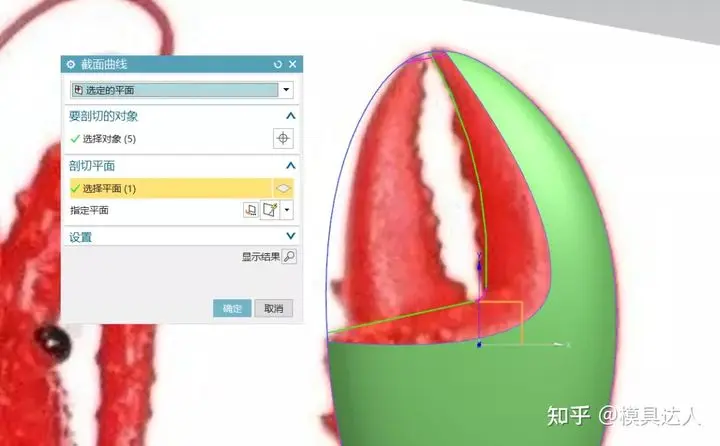

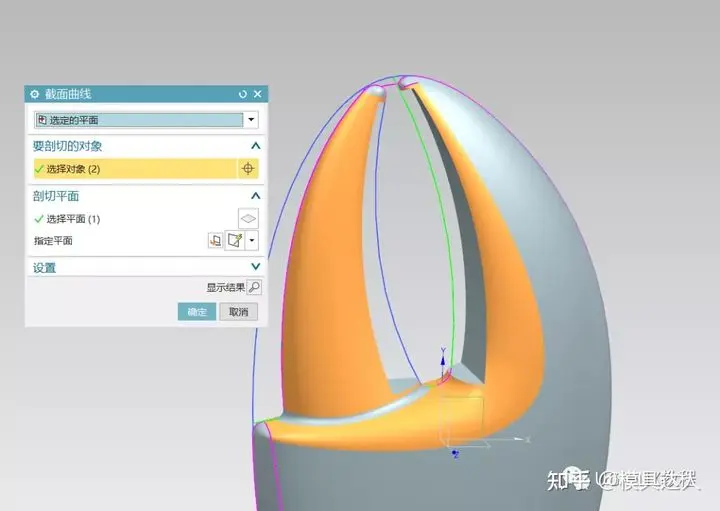

7.修剪掉左半部分，抽取截面线

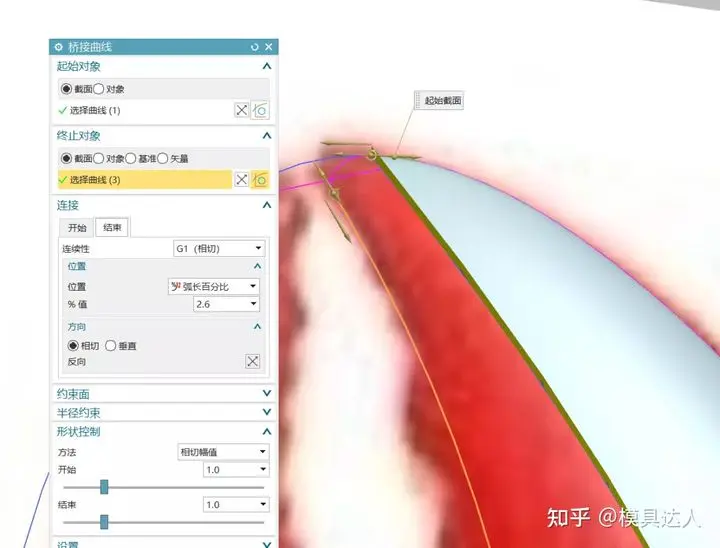

8.做桥接曲线，注意结束的位置

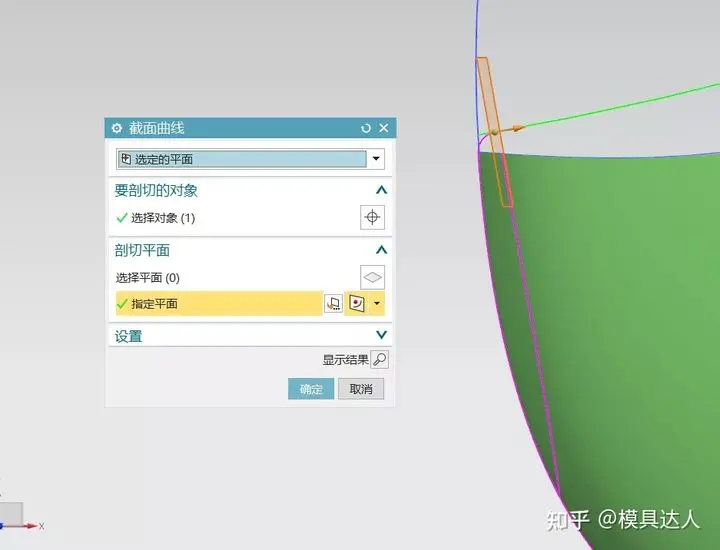

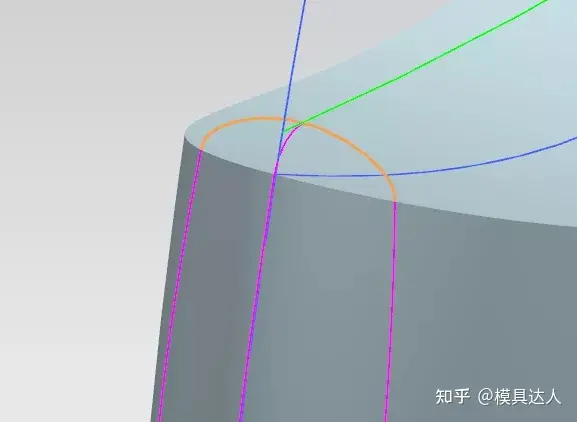

9.继续绘制一根与面相交的空间样条线，以及抽取桥接曲线端点处平面相切的截面线，并做连接的圆弧样条线

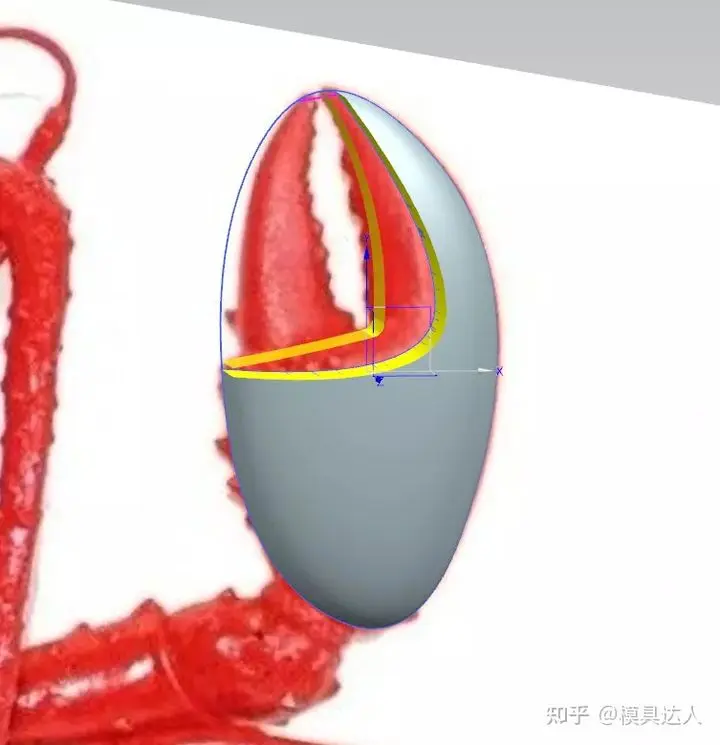

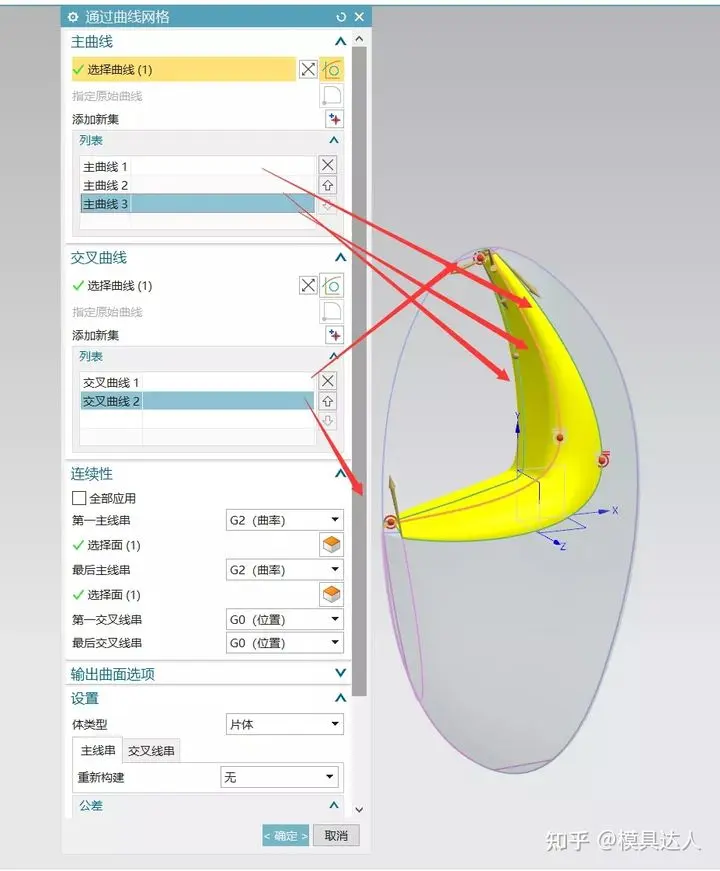

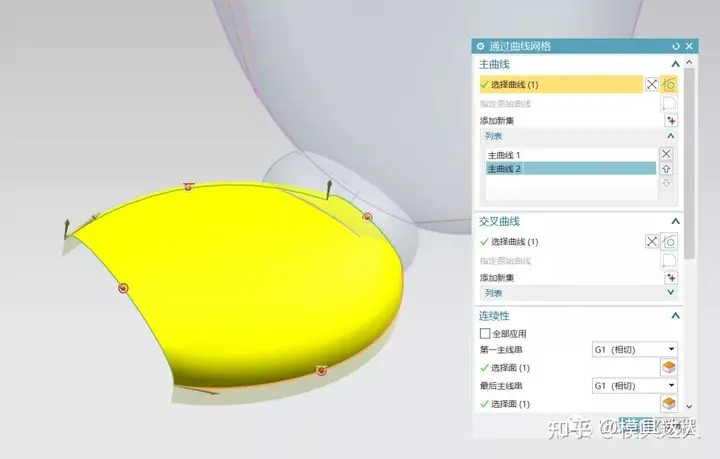

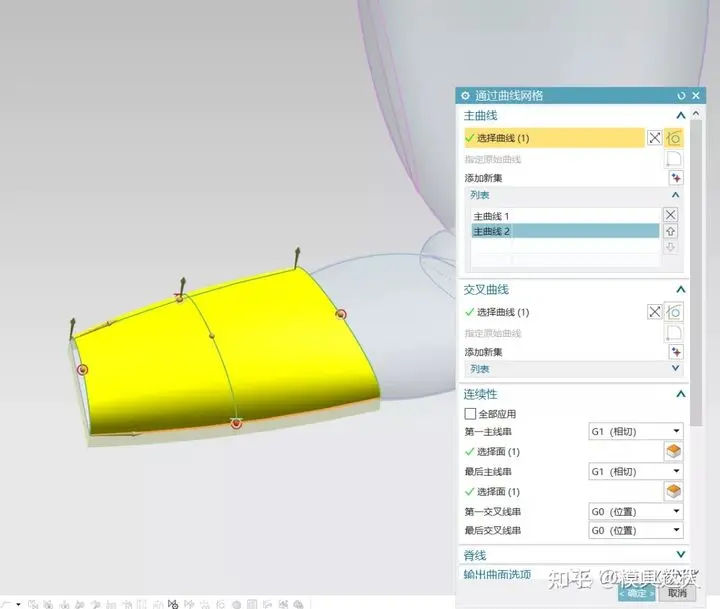

10.线做好后就可以通过曲线做网格面了。

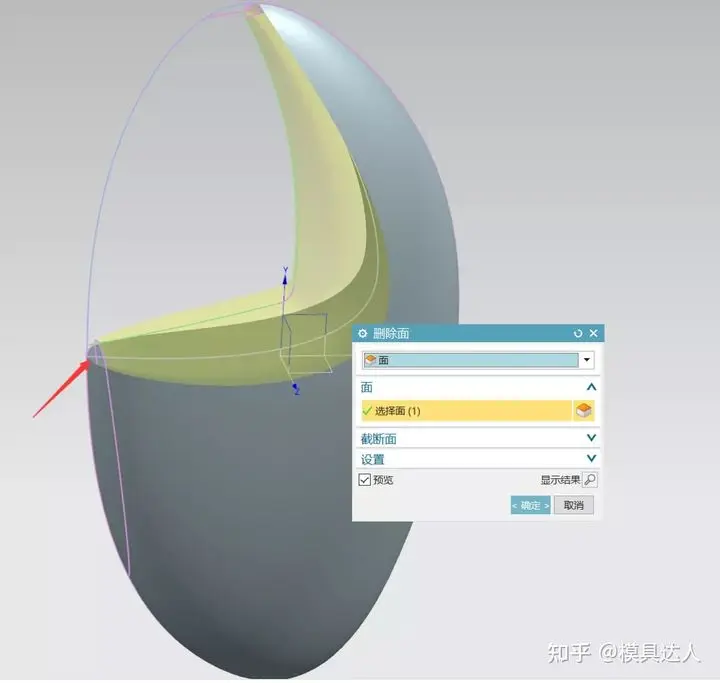

11.删除面后做两个填充曲面

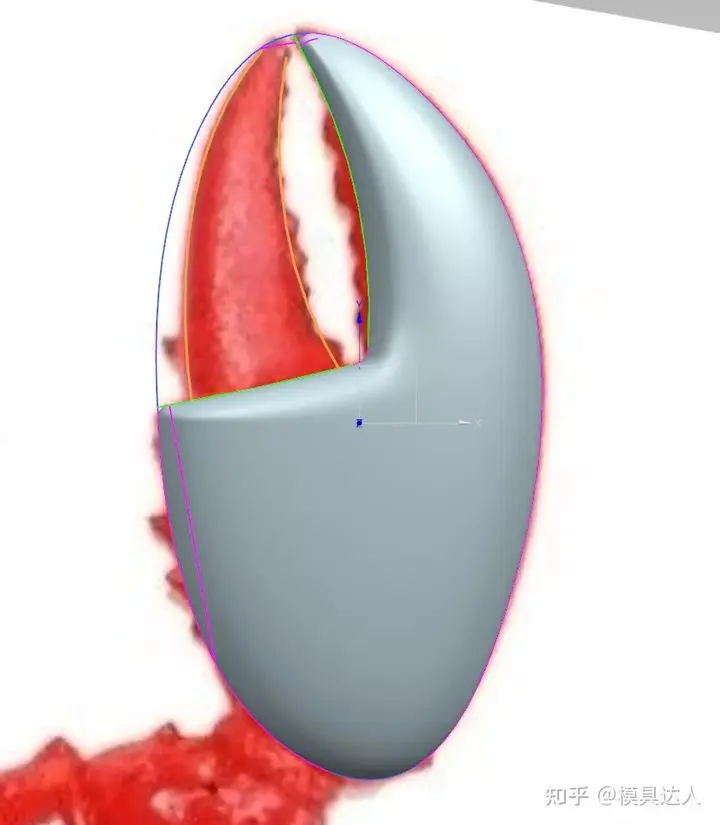

12.继续缝合成实体后，草图绘制轮廓线

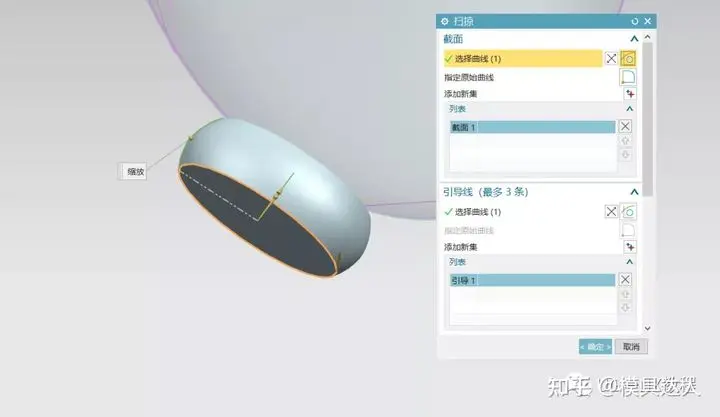

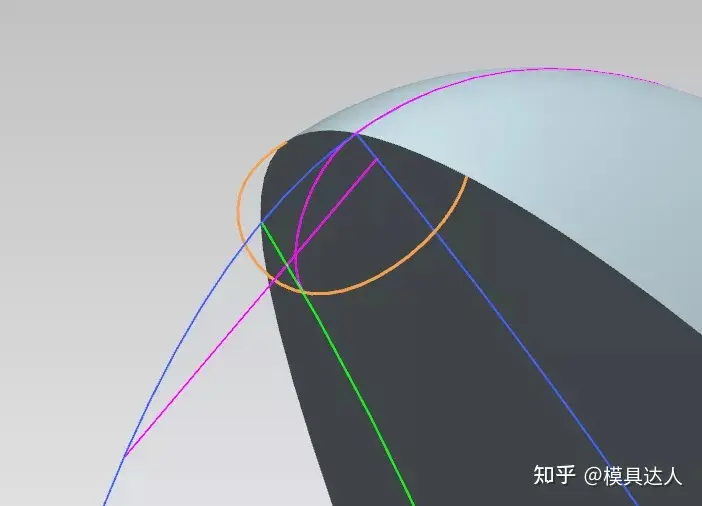

13.利用端点绘制一个椭圆进行扫掠

14.钳子这一边也是老方法删除面做填充曲面，然后缝合与求和

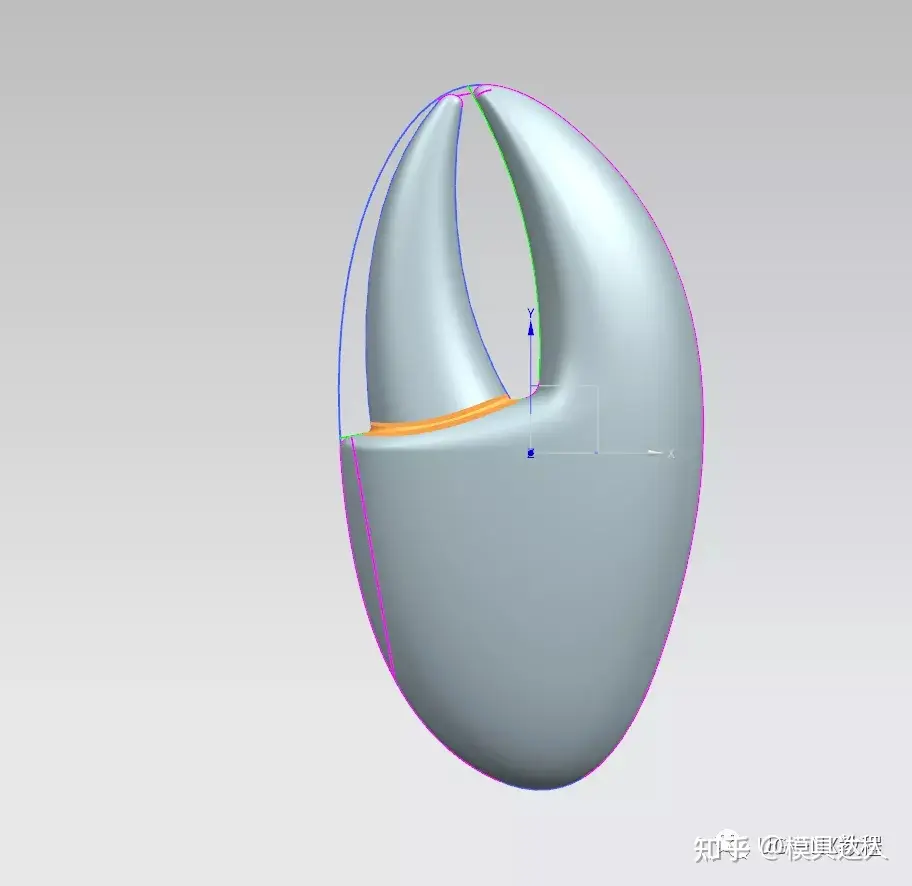

15.倒圆角1mm，钳子就这样也能算完成

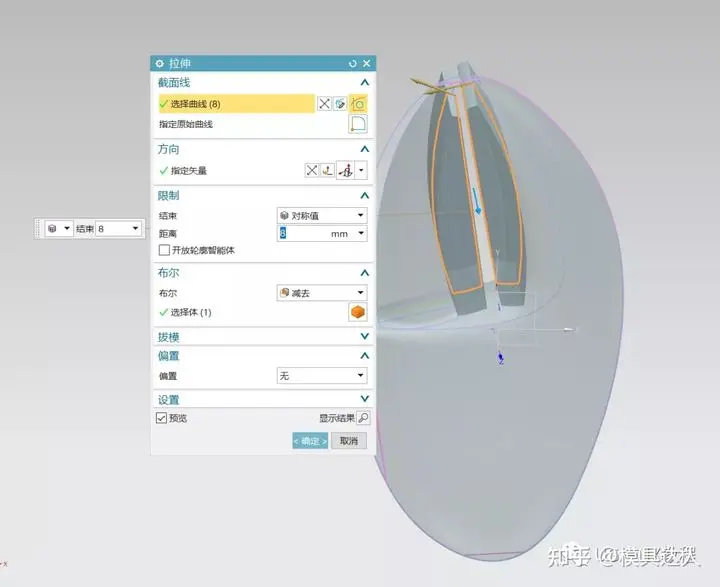

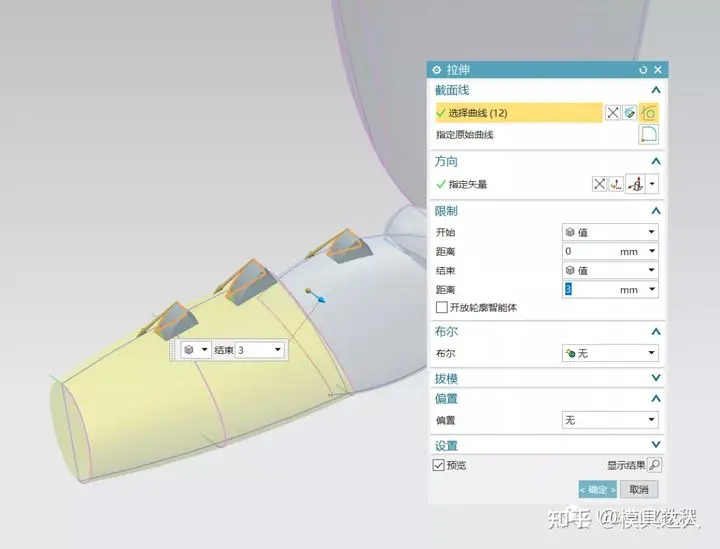

16.如果想做给钳子夹子加点尖刺，可以继续拉伸草图求差

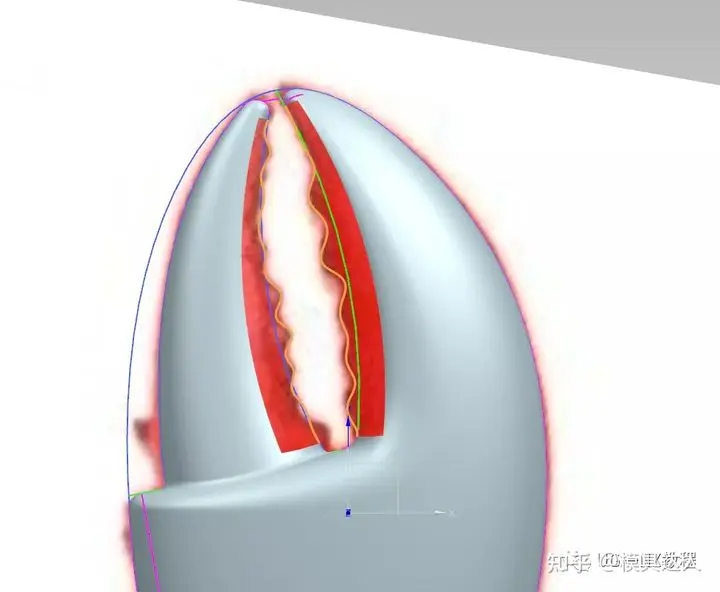

17.老方法抽取截面线，然后绘制样条线

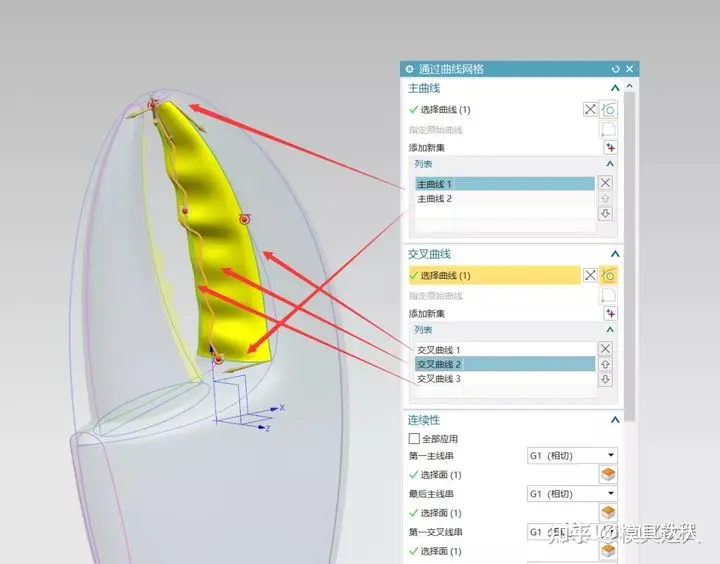

18.这样就能做曲线网格了。

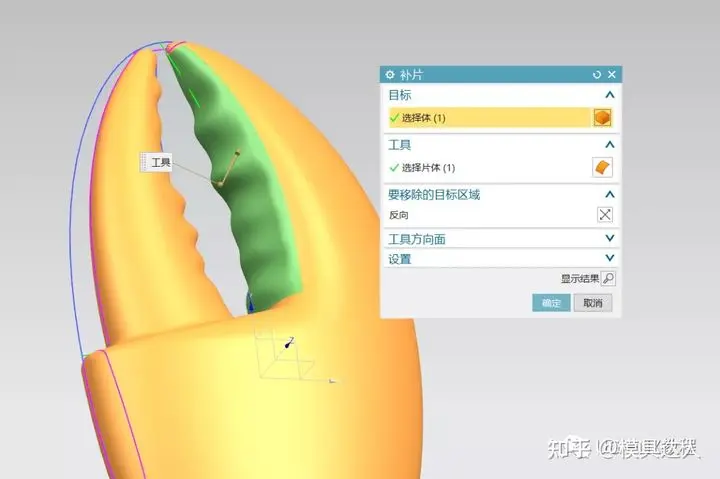

19.利用补片做成实体

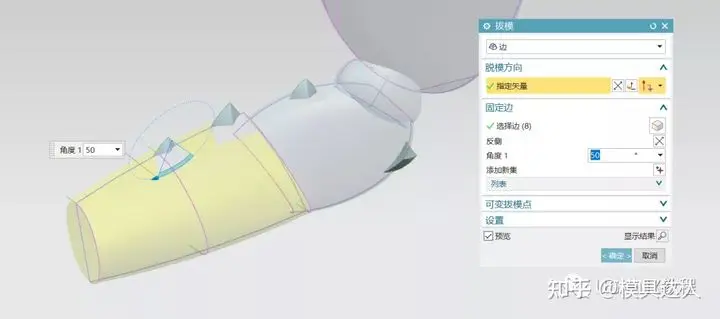

20，钳子就完成了，那么钳子与身子连接处就随便做做就好了

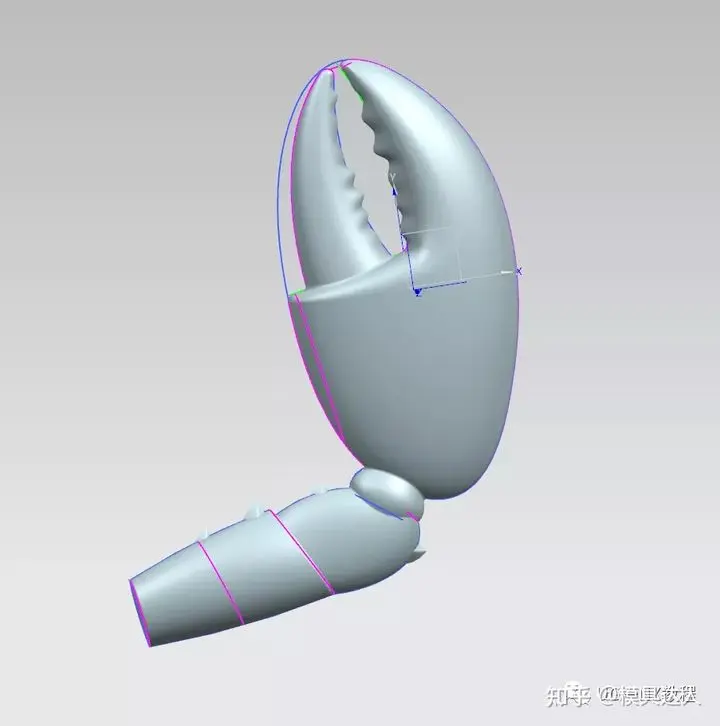

最终的样式

怎么样，曲面建模的难度如何？是不是已经有点跃跃欲试了呢？赶紧练习起来吧！

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
