UG/NX模具设计：快速抽取前模表面的高效方法

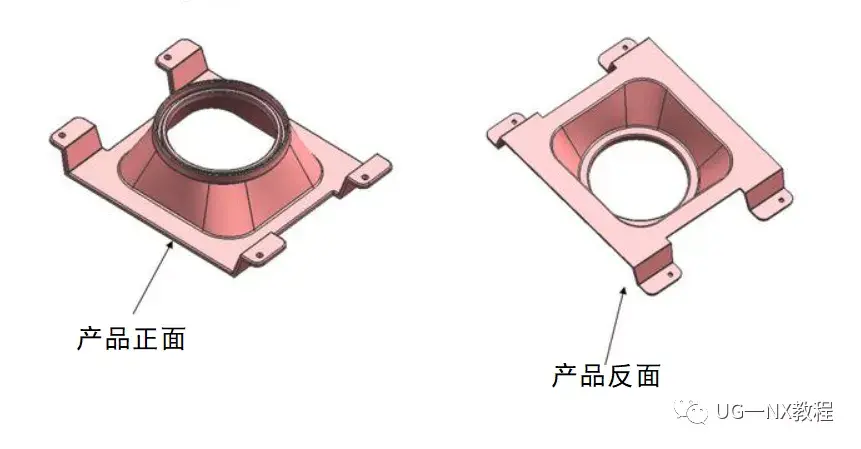

  在分模的时候我们有实体分模，片体分模，还有片体加实体，但是快速抽取前后模表面是我们经常用的分模方法，今天教大家如何快速的抽取前后模表面。

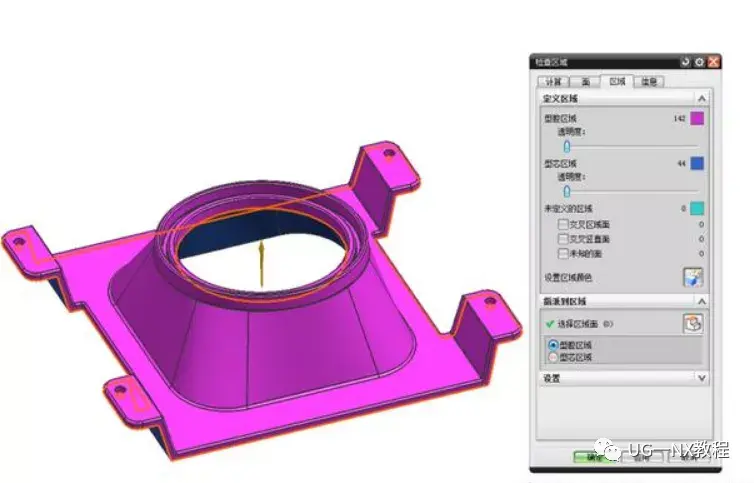

1 用塑模部件验证分析出前后模面

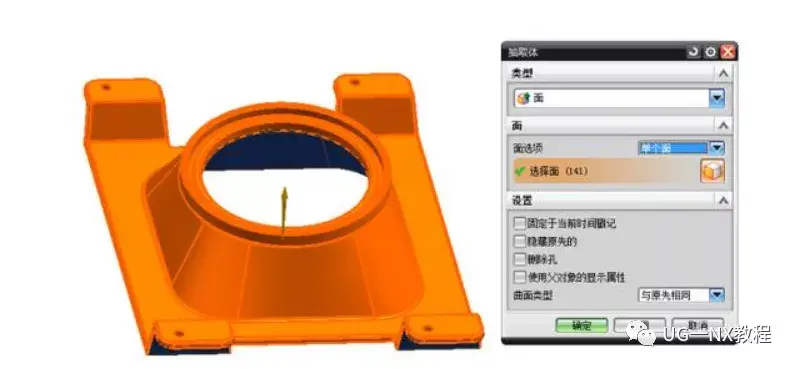

2 插入-关联复制-抽取体-面，选取要抽取的面

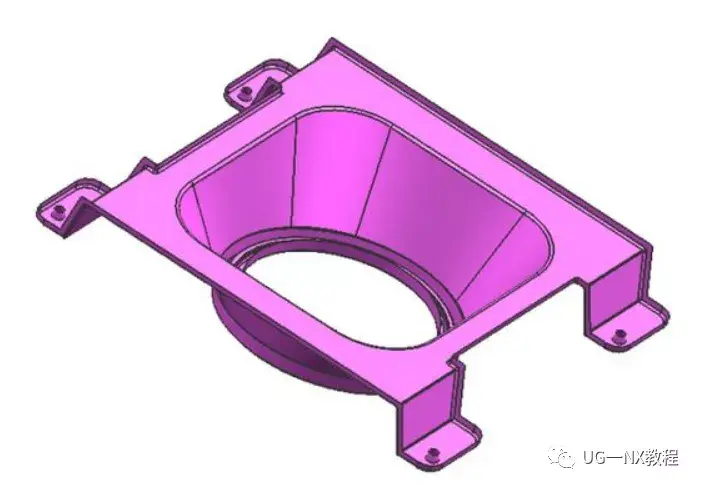

3 抽取的前模表面如下图所示：

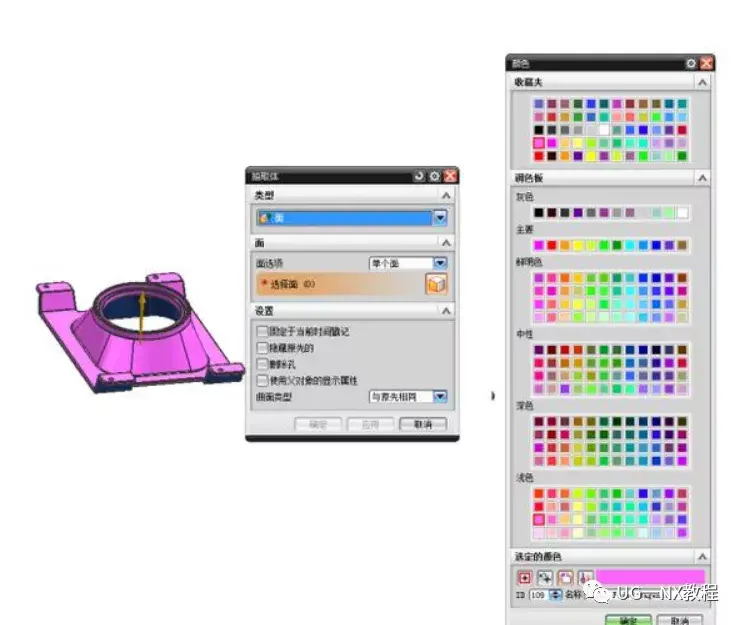

4 也可以用常规过滤器从颜色中继承抽取前后模表面

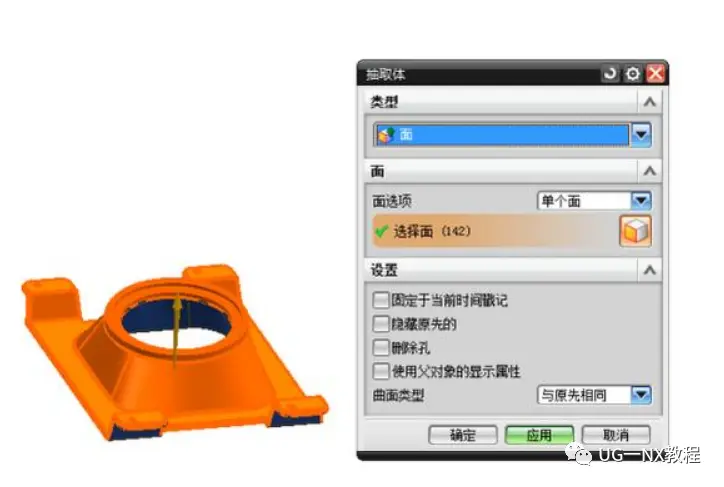

5 用CTRL+A全选就可以快速的抽取前后模表面

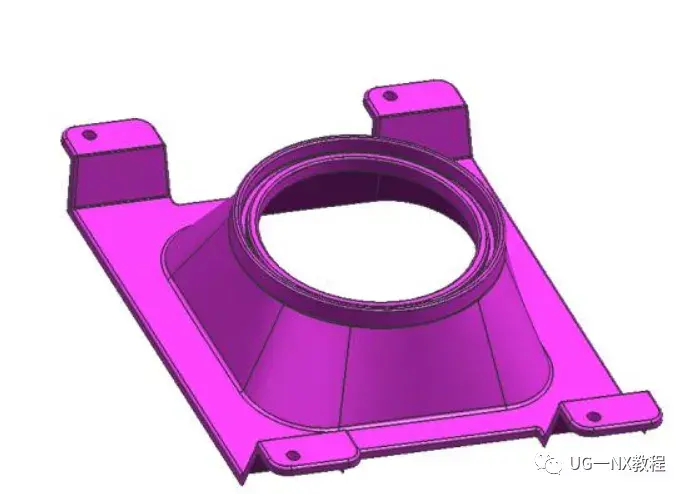

6 抽取的前模表面如下图所示：

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
