UG/NX模具设计：弯管圆弧抽芯模具结构解析

弯管类型的产品也是比较常见的，很多模具设计师都想了解圆弧抽芯的原理，今天我们给大家分享2套弯管圆弧抽芯模具结构图。

0 1大行程弧线抽芯模具

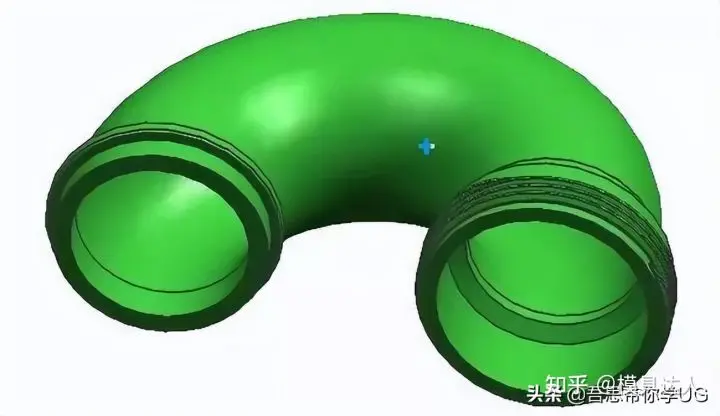

弯管产品如下图所示，弯曲行程较大。

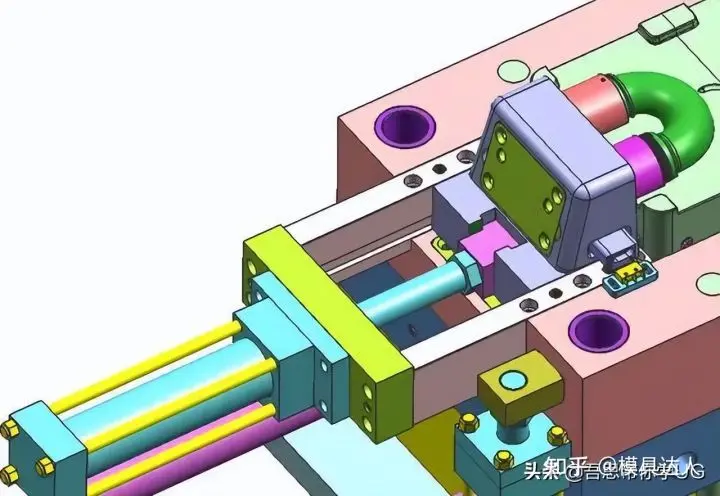

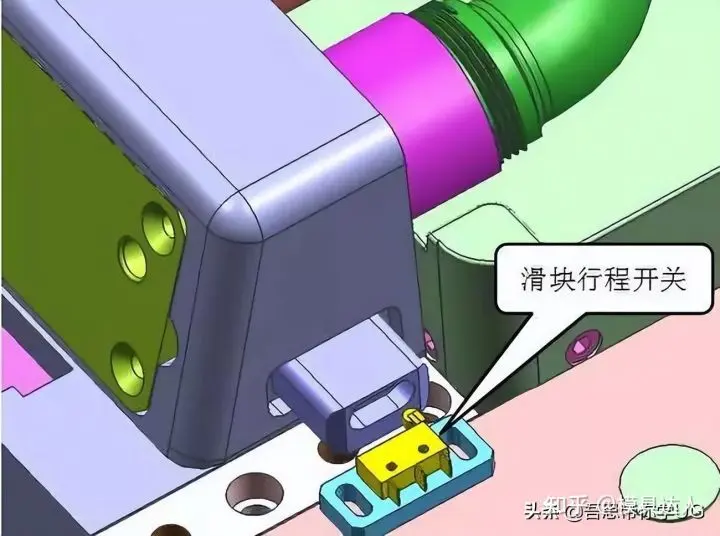

由于弧线抽芯行程比较大，需油缸抽芯，如下图所示：

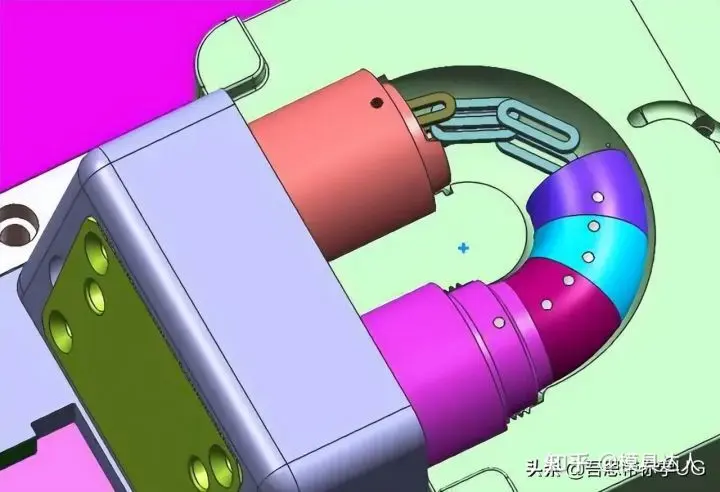

弧线抽芯需将滑块镶件分成几块，抽芯时沿着产品的弧度抽芯，如下图所示。

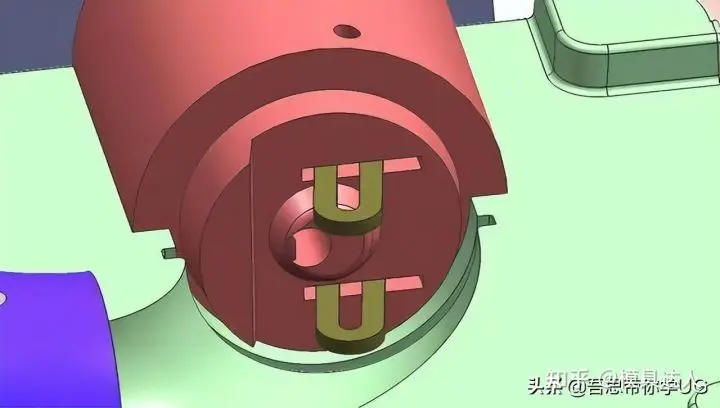

滑块镶件用卡键连接起来，且用销钉定位，如下图所示。

滑块镶件内的卡键位置，必须避空，以免圆弧抽芯时卡键与滑块镶件干涉，如下图所示。

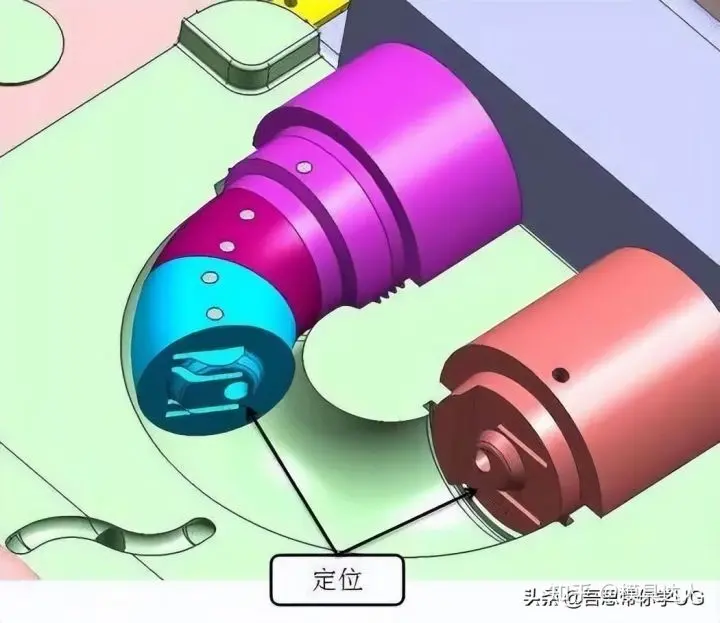

滑块镶件之间必须做定位，便于顺利合模，不至于错位，如下图所示。

0 2 经典弯管圆弧抽芯模具结构图

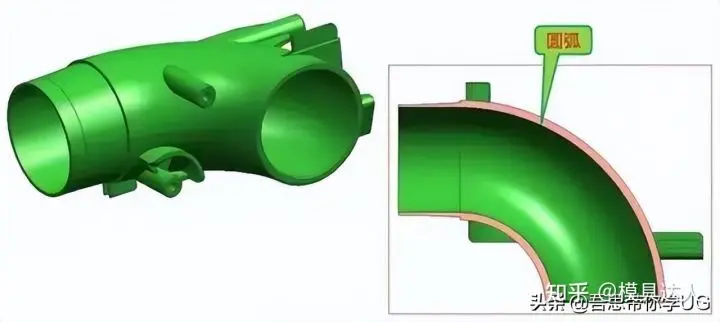

产品：

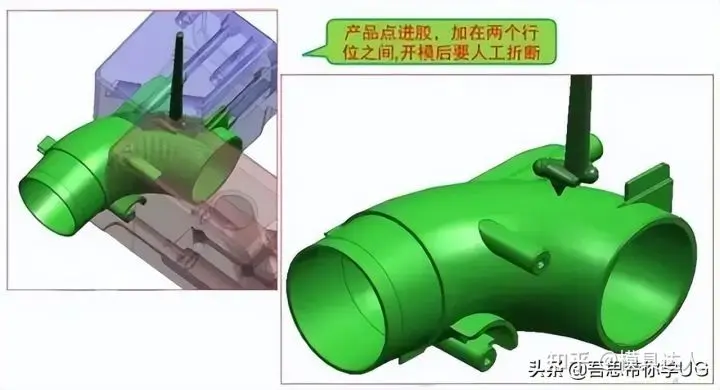

进胶：

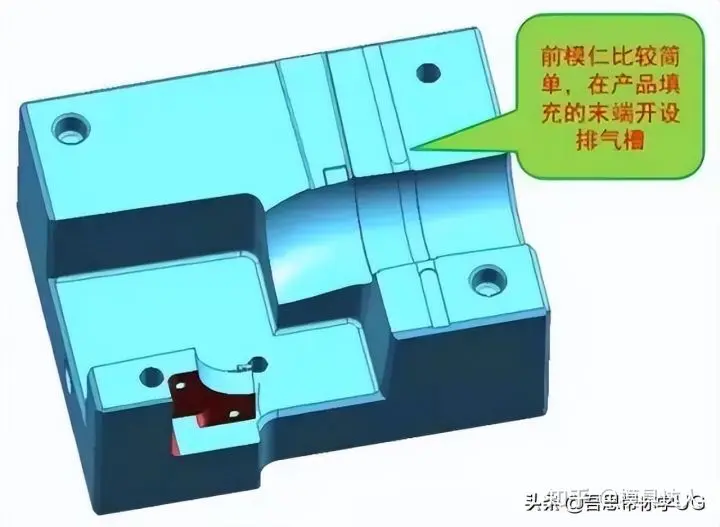

前模仁：

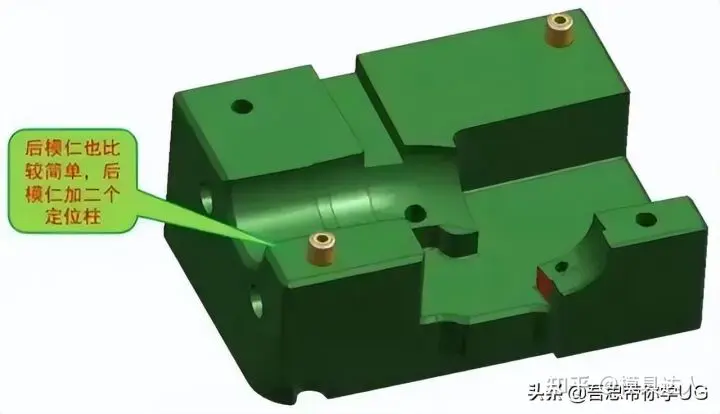

后模仁：

后模行位：

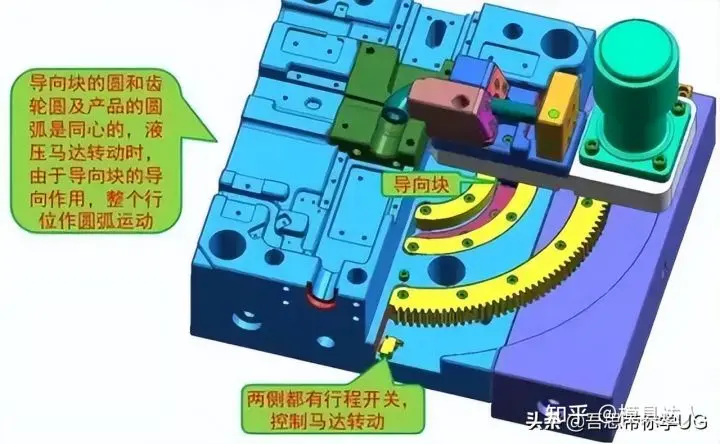

弯管抽芯：

整体前模：

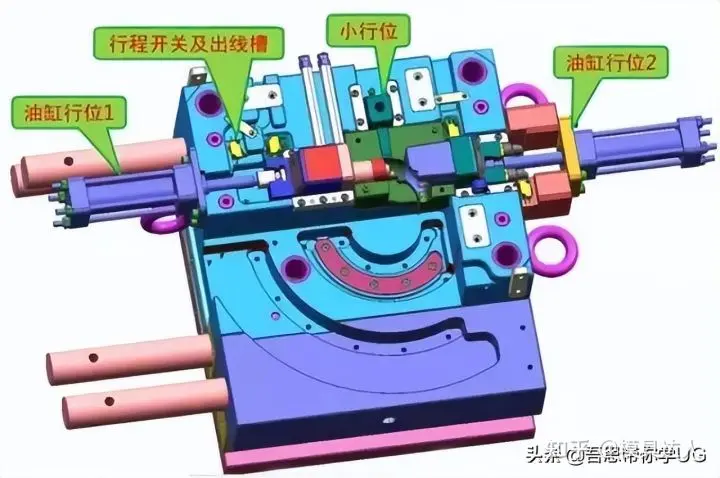

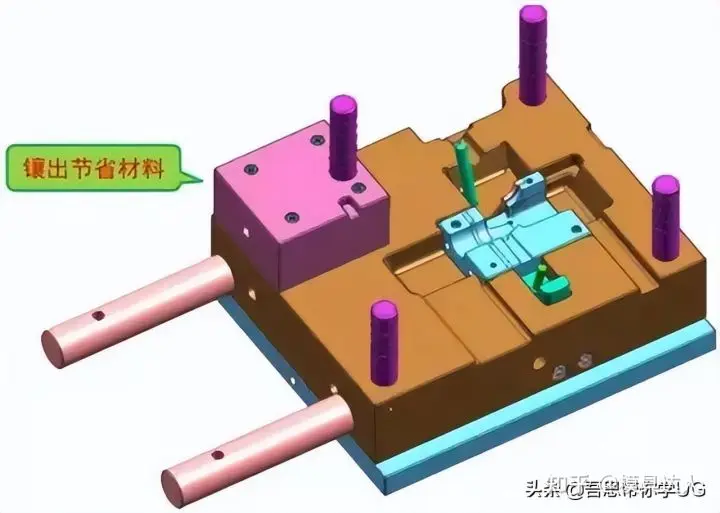

整体后模：

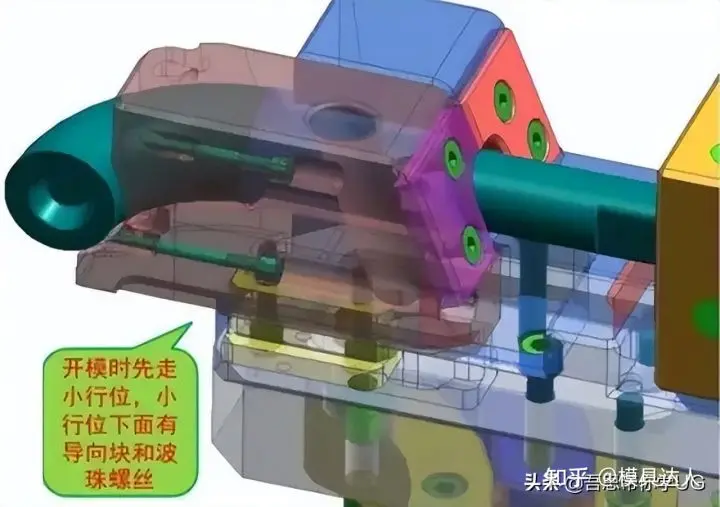

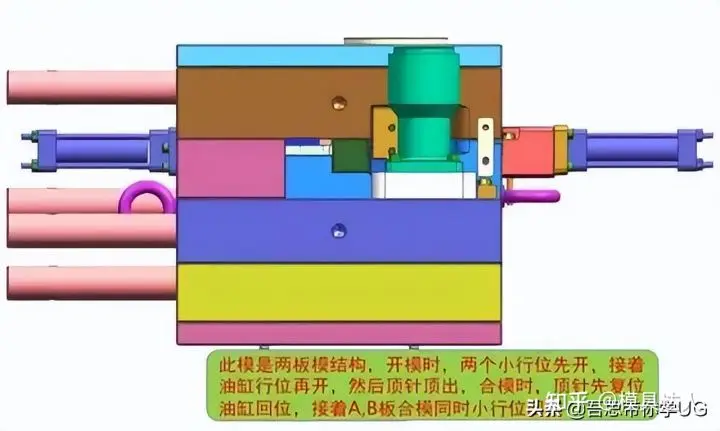

开模顺序：
