UG NX元宵节特辑：制作捞笊（漏勺），轻松捞汤圆

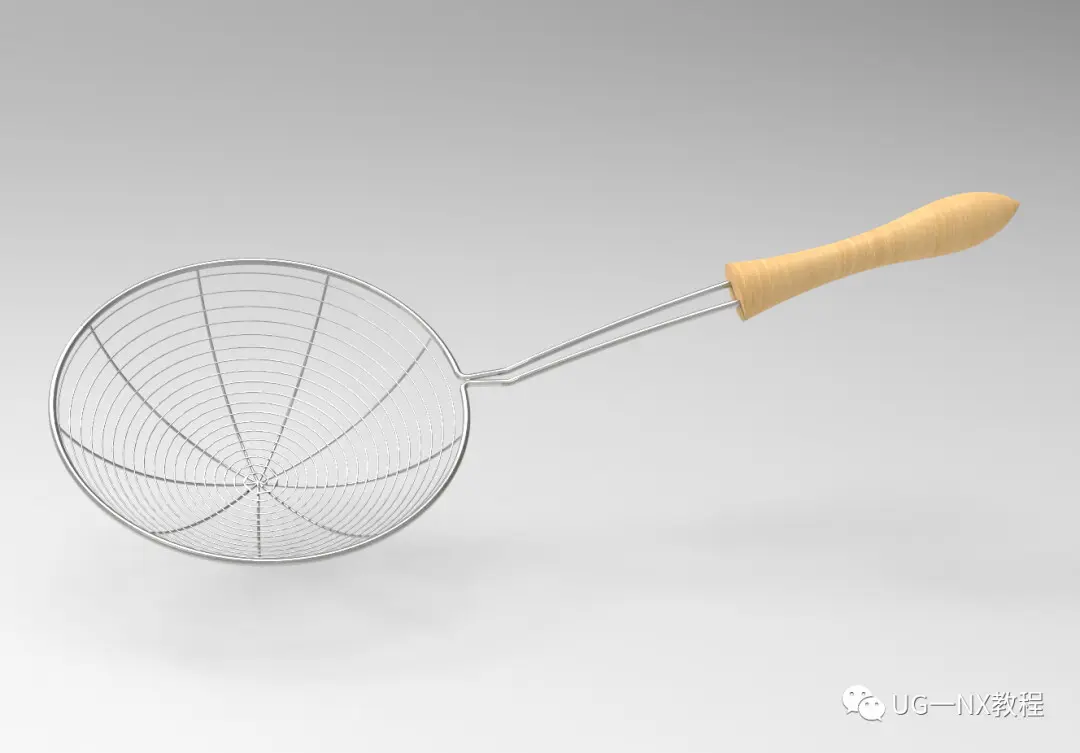

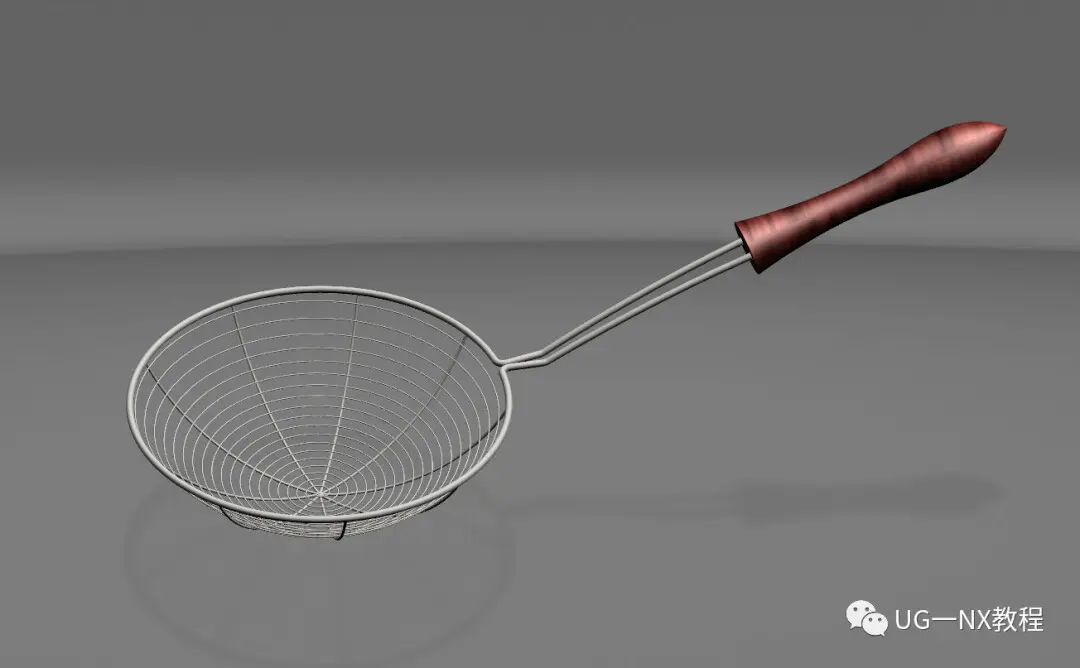

明天就要过元宵节啦，大家都喜欢吃什么馅的汤圆呢？今天up来绘制一个与汤圆相关的产品模型，那就是这种漏勺，名字叫：笊篱，相信每个小伙伴家里都有吧，它的建模方法也比较简单，一学就会，来看看建模过程吧！

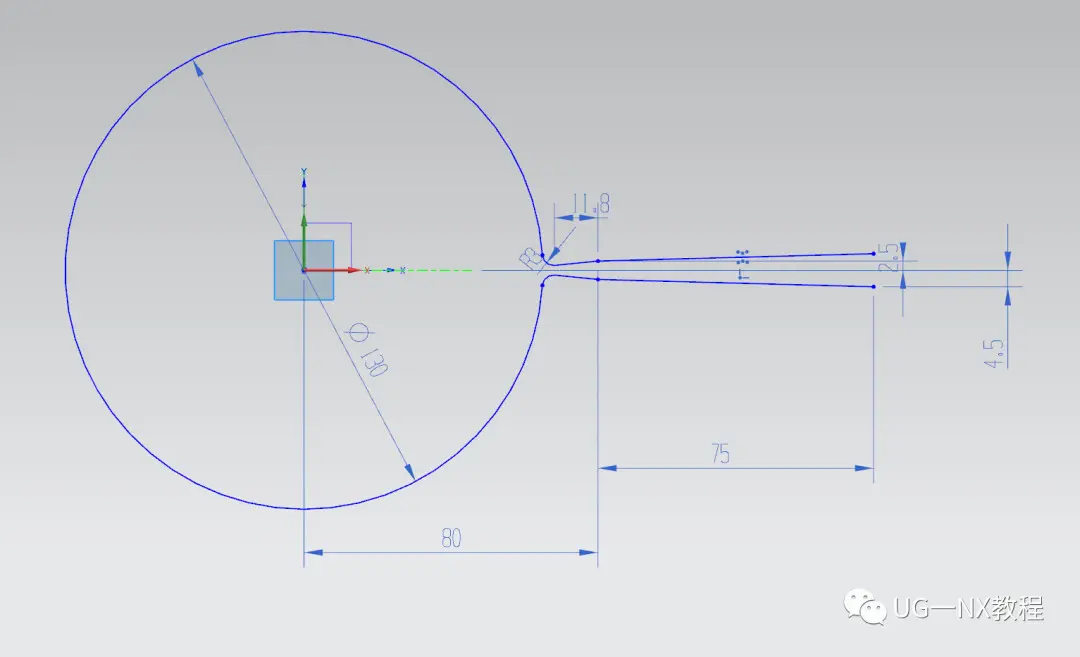

  建模过程：   1.打开UG，在XY平面绘制俯视轮廓草图如下

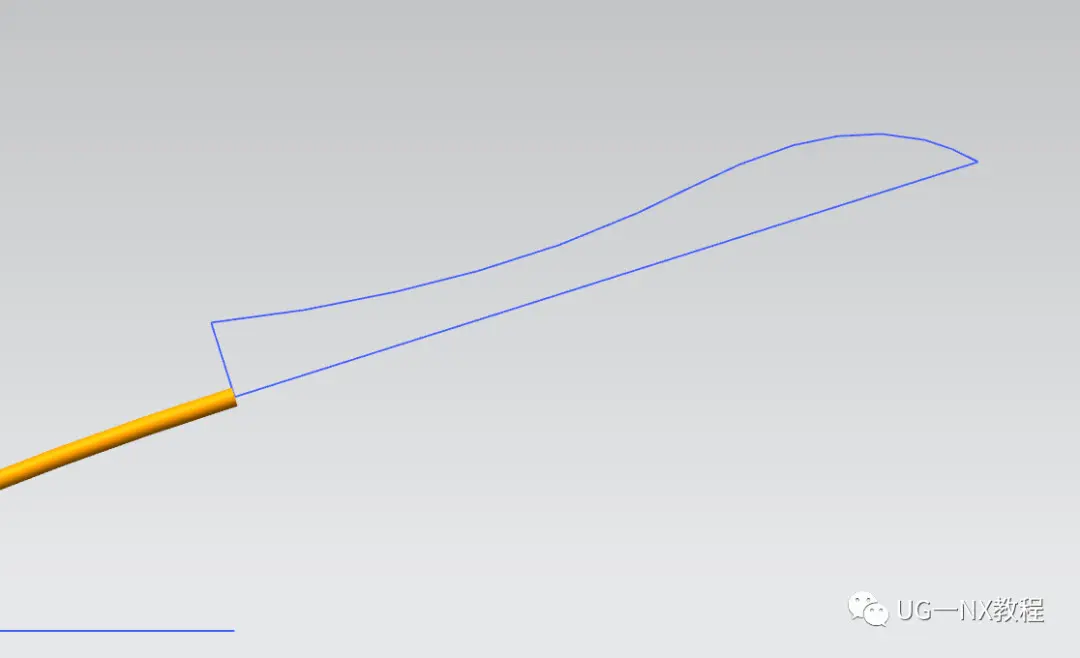

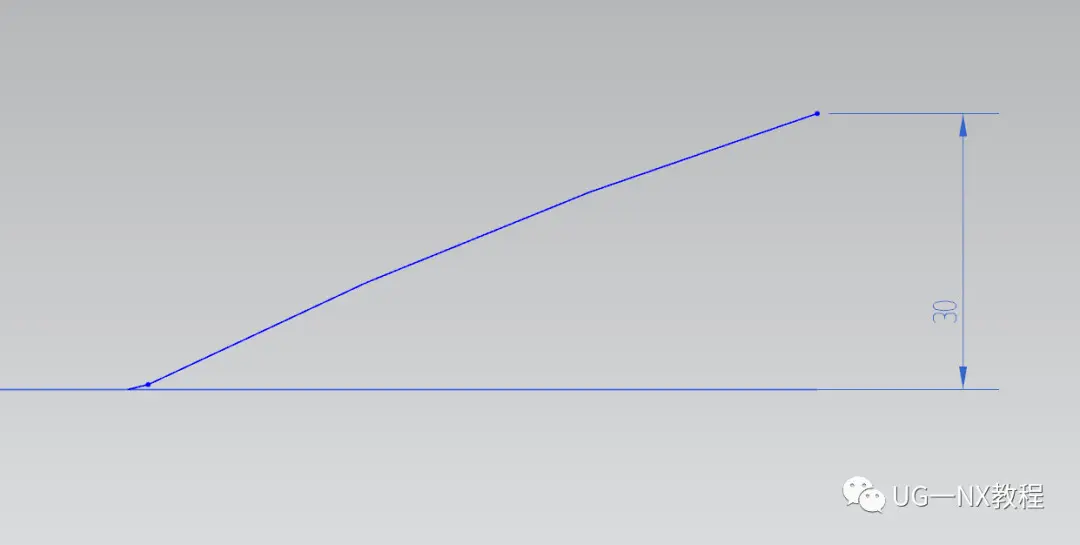

  2.在xz平面内继续绘制草图，这是侧视图轮廓

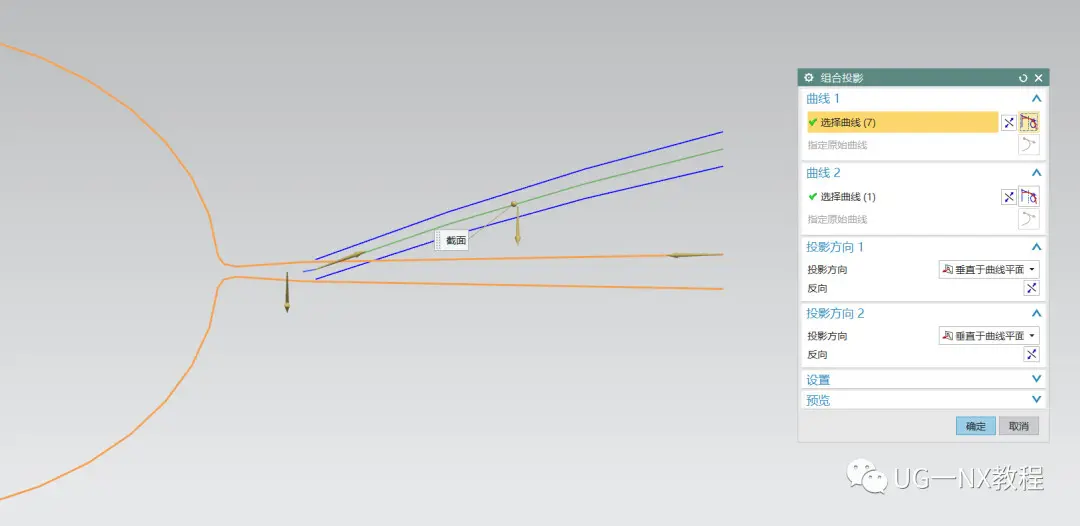

  3.进行组合投影，为了方便后续做管道，所以不全投影，接下来就需要将投影线与草图1的线桥接起来

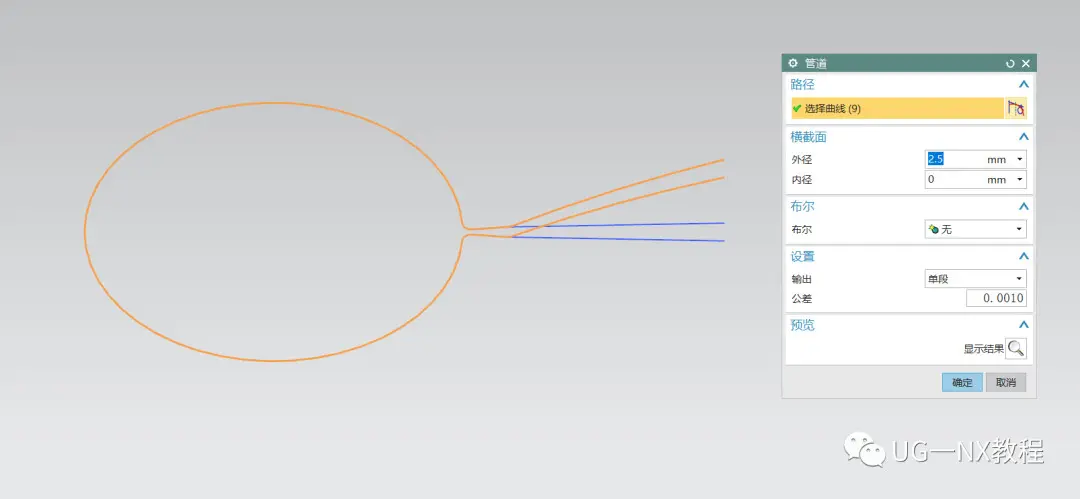

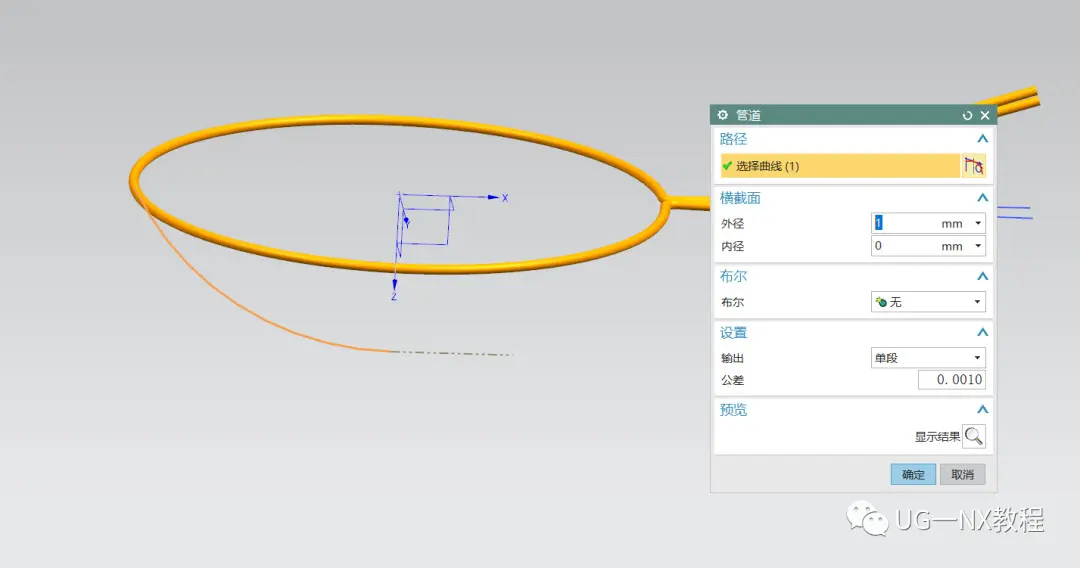

  4.完成后做2.5mm管道，一步完成。

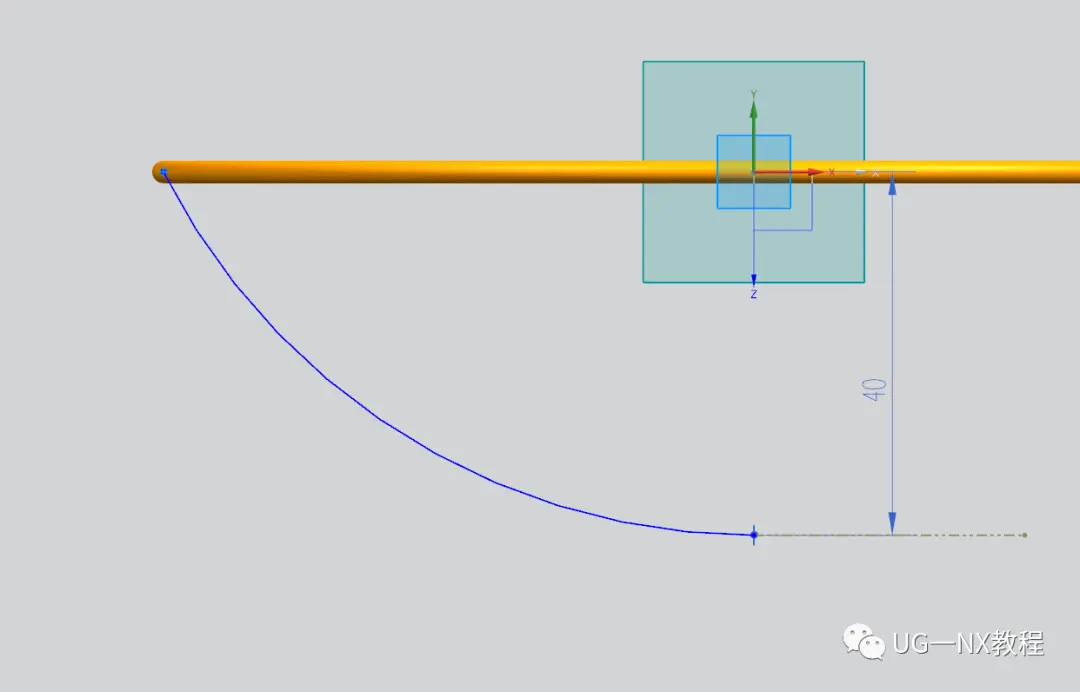

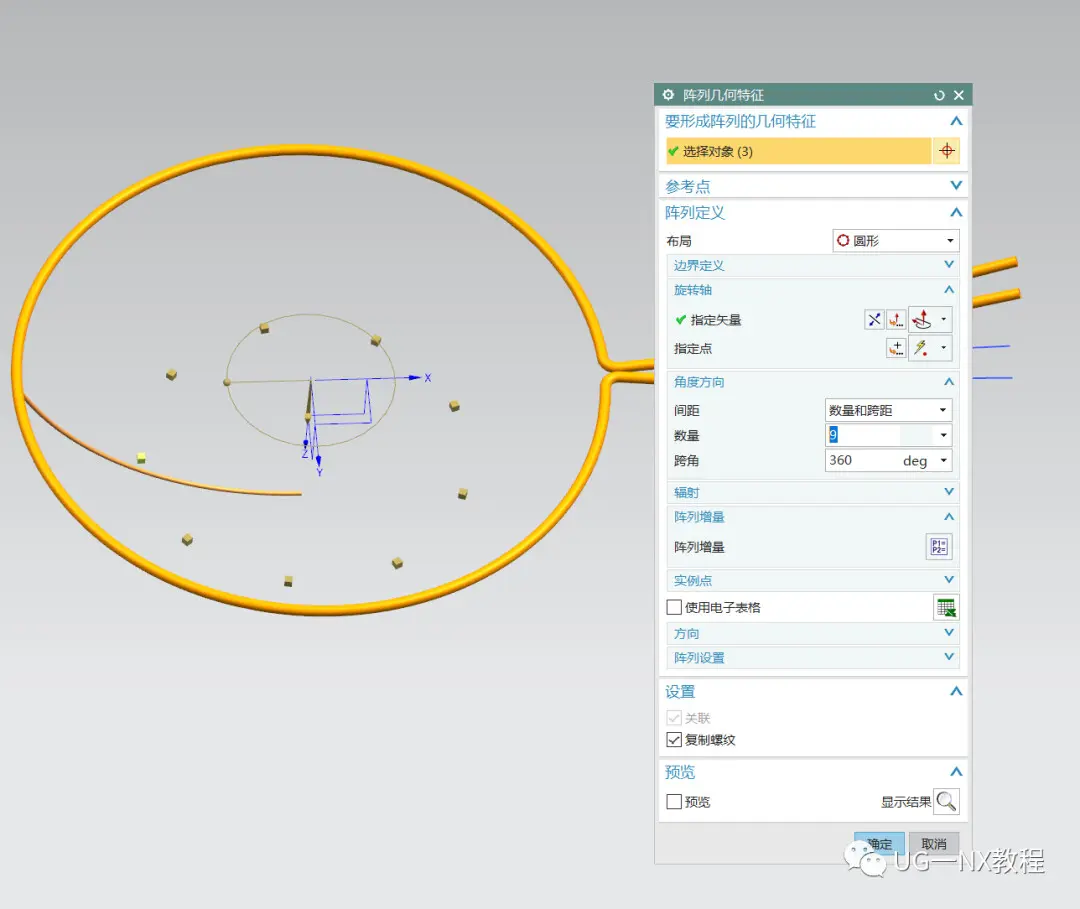

  5.继续在XZ平面绘制草图弧线，然后做管道阵列

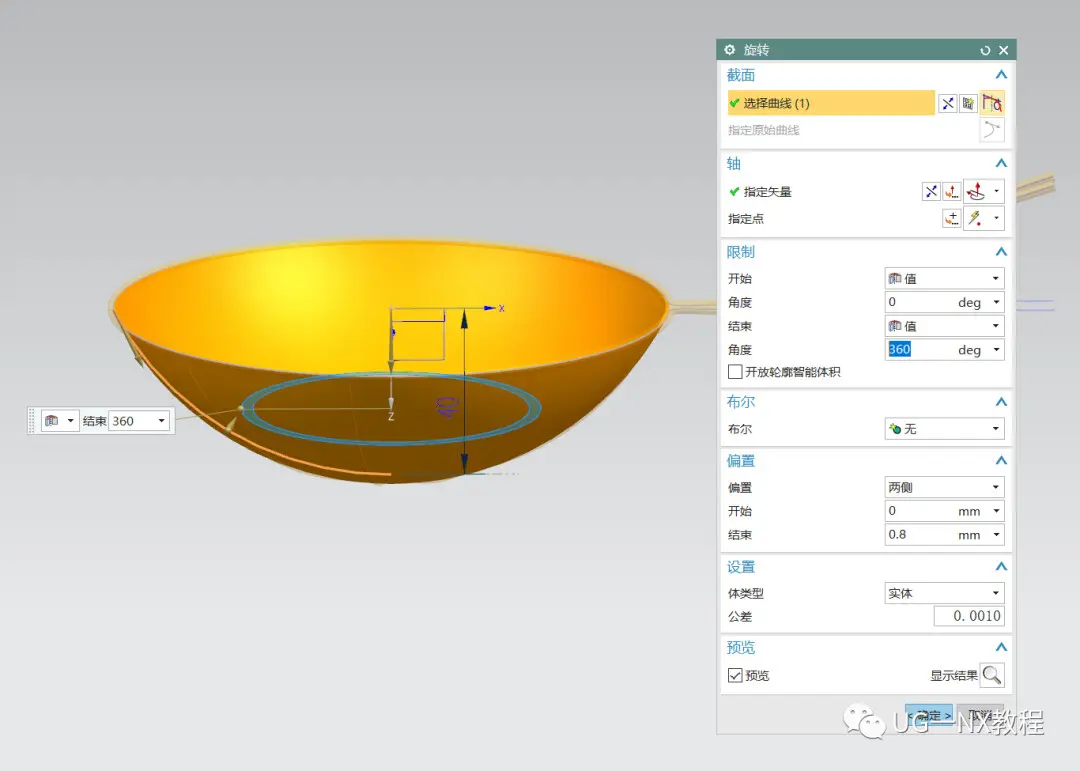

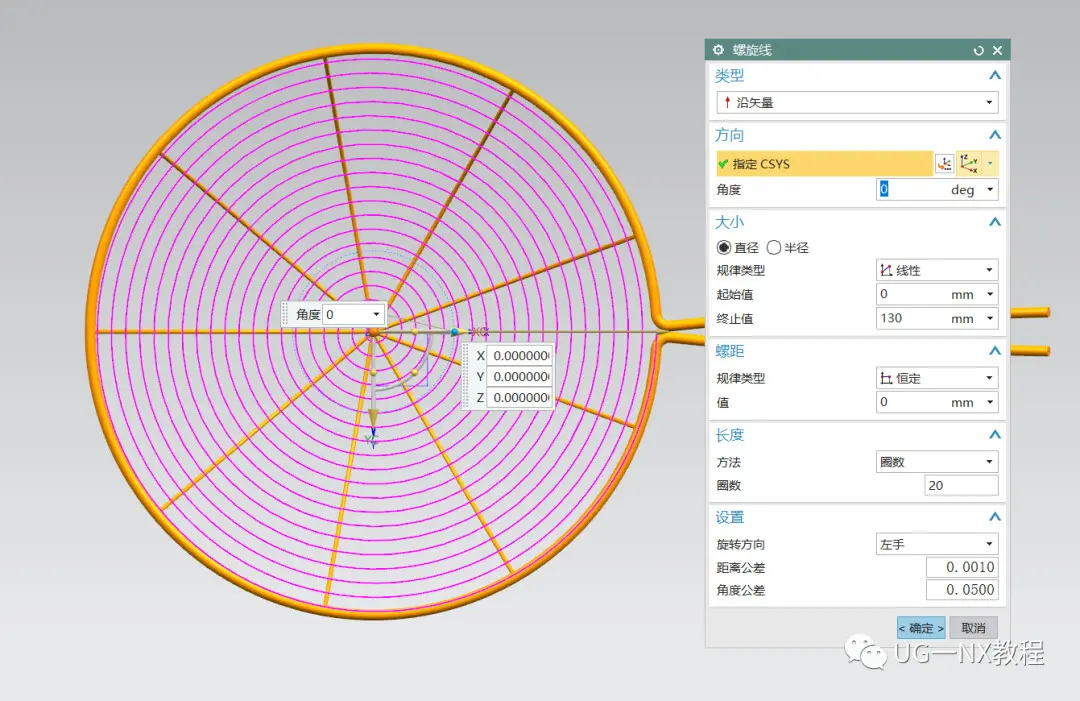

  6.接下来要做螺旋线落在阵列管道上，所以我们可以先旋转步骤5的草图，记得进行偏置防止模型管道重叠

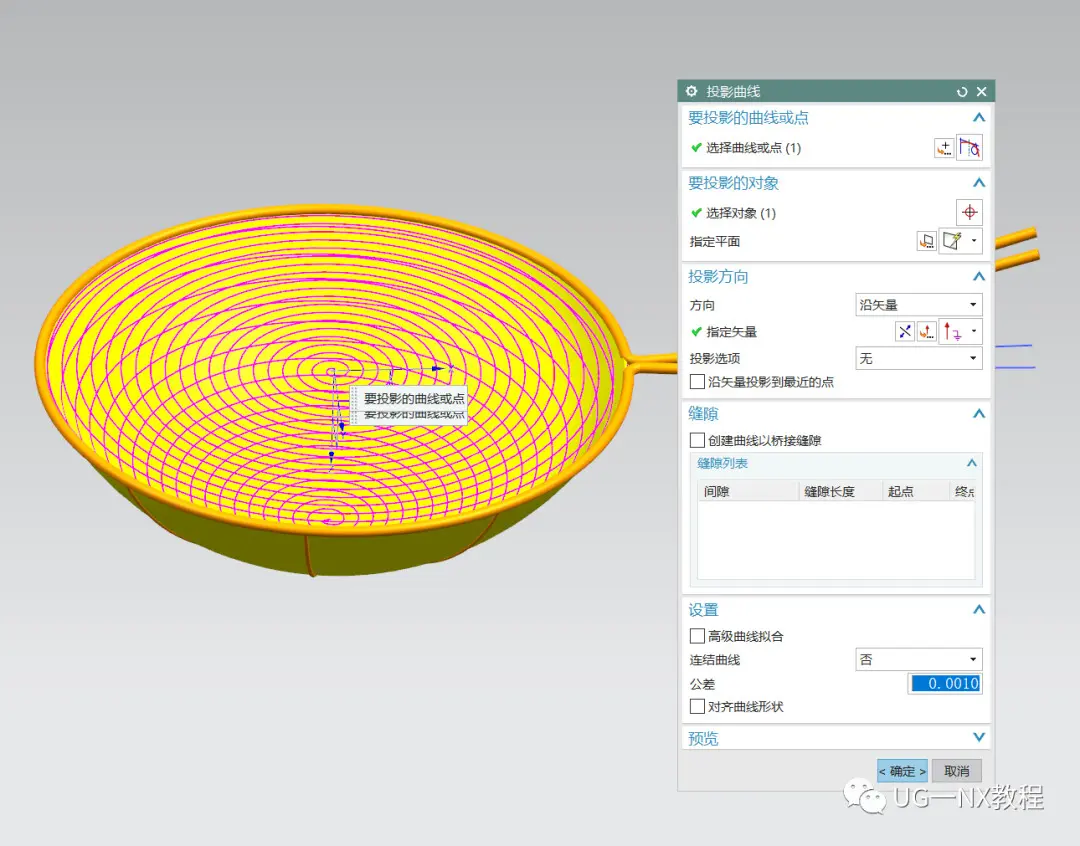

  7.把平面上的螺旋线投影到旋转体上，然后用删除体命令删除旋转体

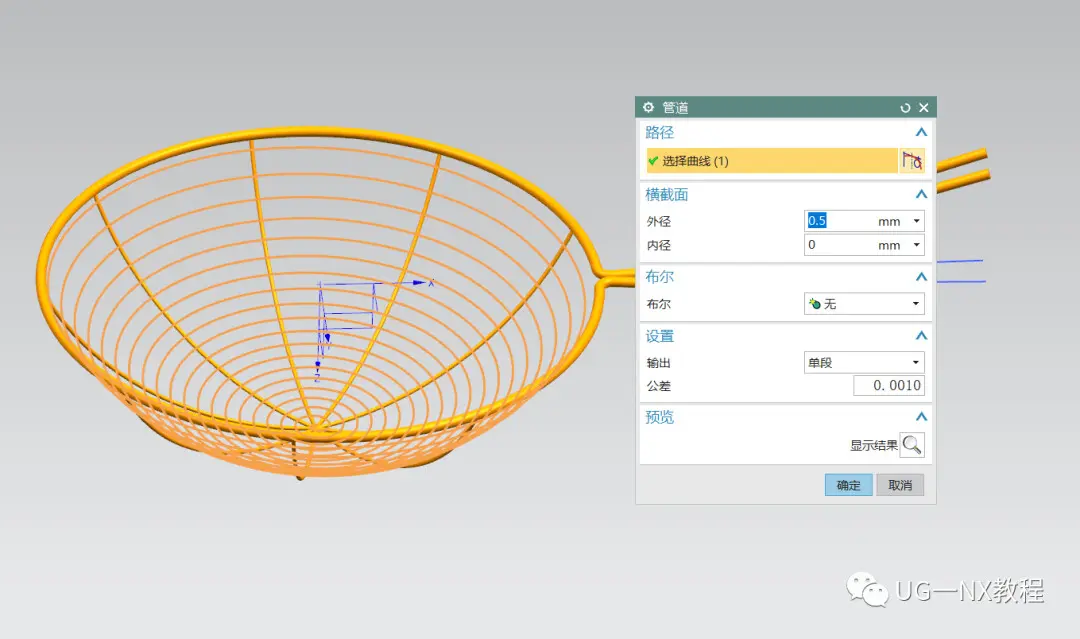

  8.线完成了当然是做管道了

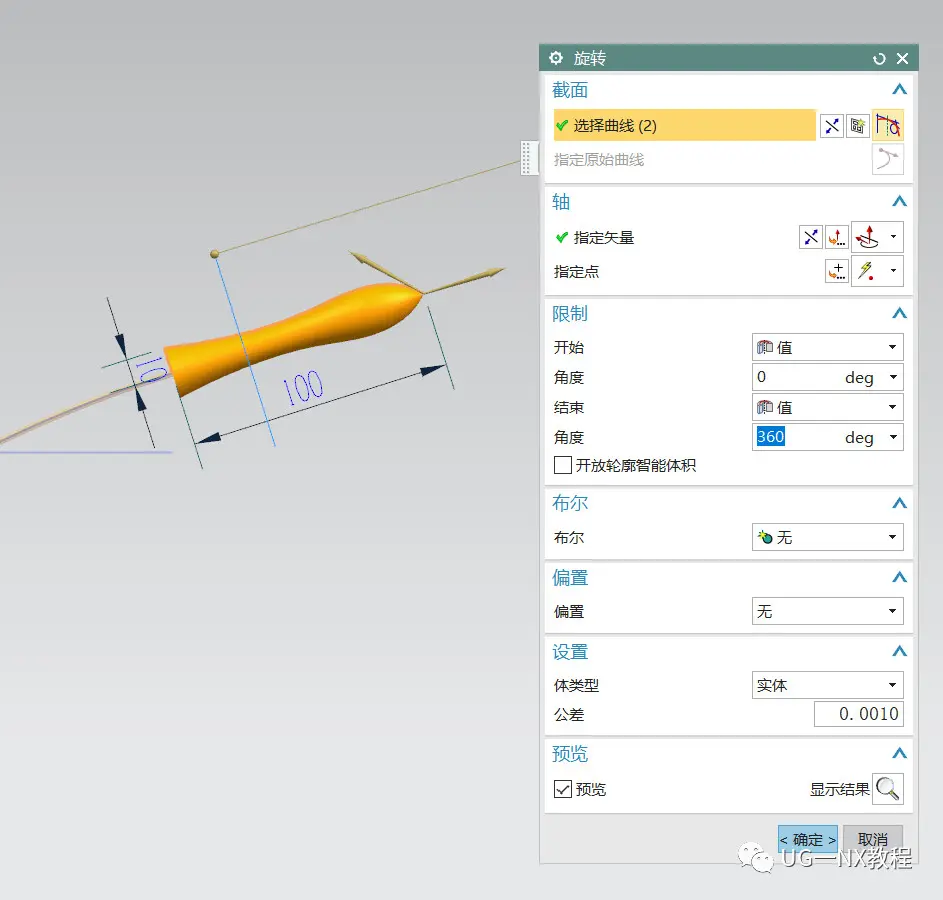

  9.最后在XZ平面绘制手柄的草图并进行旋转，这个漏勺就算完成了

  一看就会的简单模型，各位有空来完成一个试试吧
