UG/NX吉他模型：不会弹也能轻松建模

吉他，又译为结他或六弦琴。是一种弹拨乐器，通常有六条弦，形状与提琴相似。今天我们就来使用UG软件绘制这么一个模型吧！

建模过程：

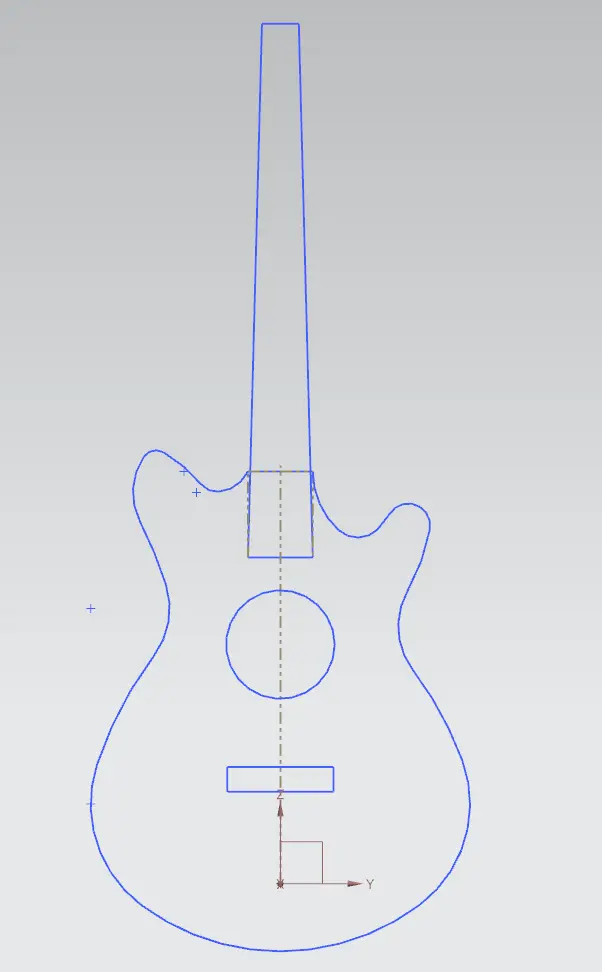

1、首先可以网上下载一个吉他的图片，然后插入光栅图像进行绘制草图线条如下：

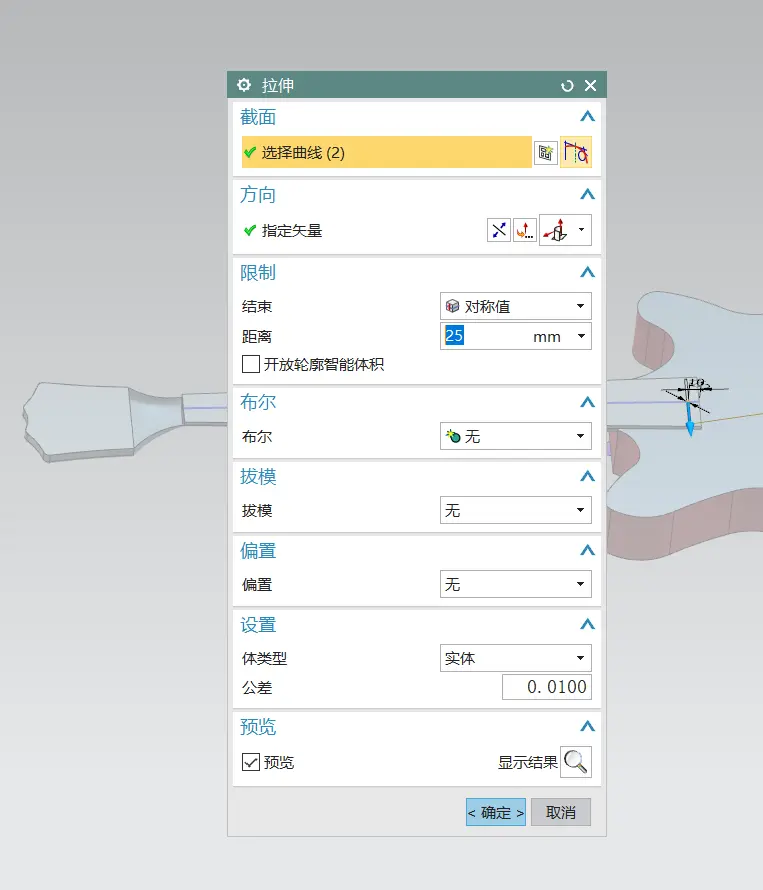

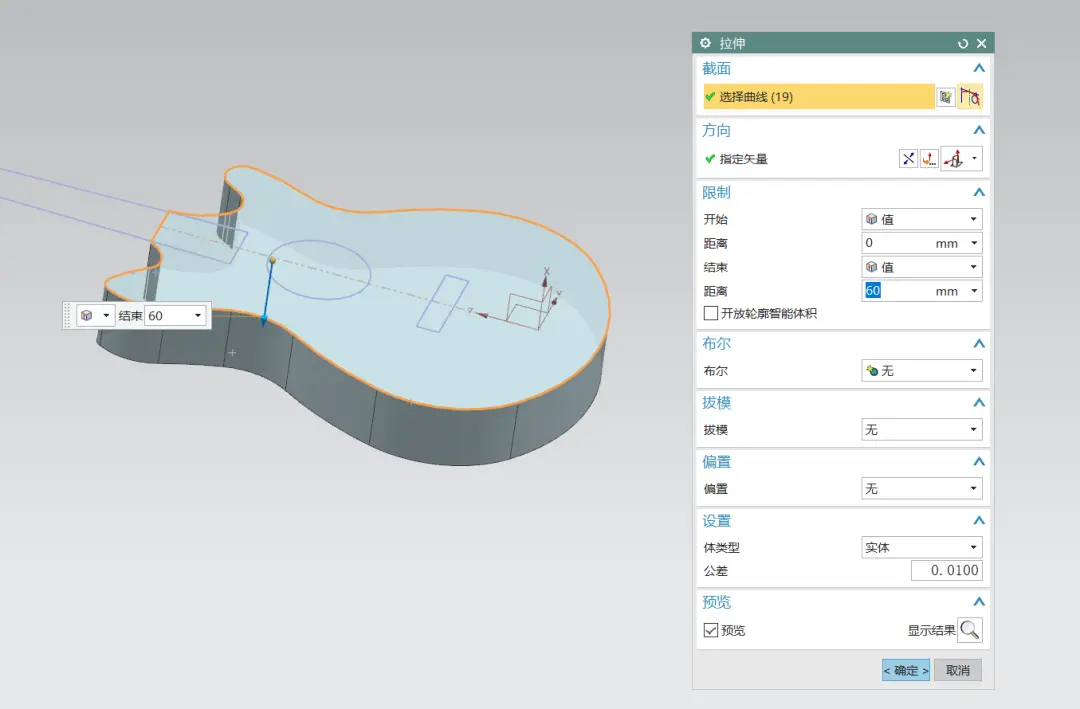

2、向下拉伸草图的下半部分的 琴箱

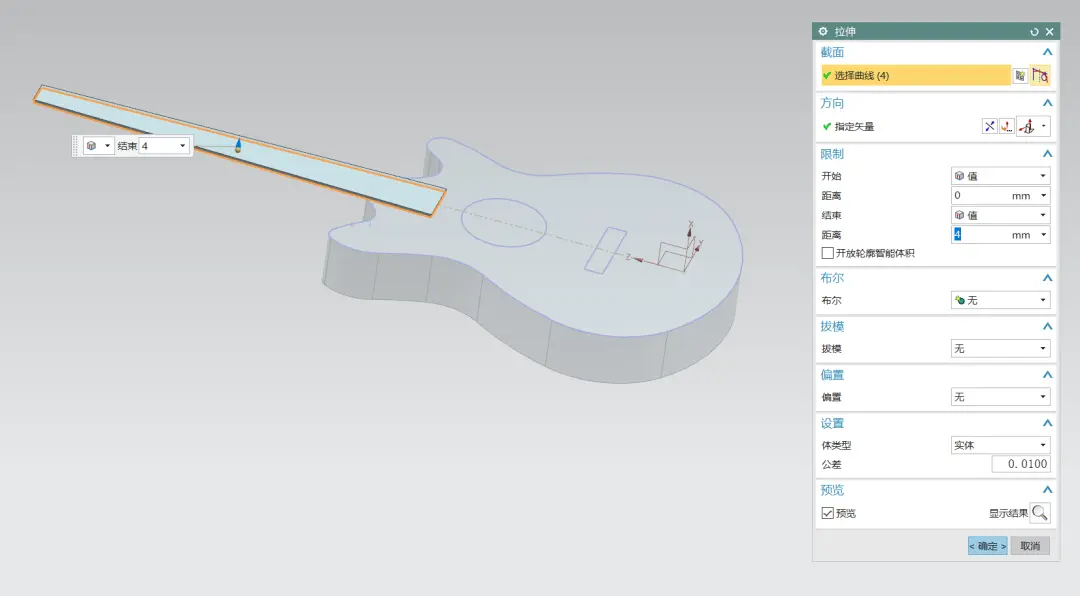

3、继续拉伸上半部分，也就是琴颈。

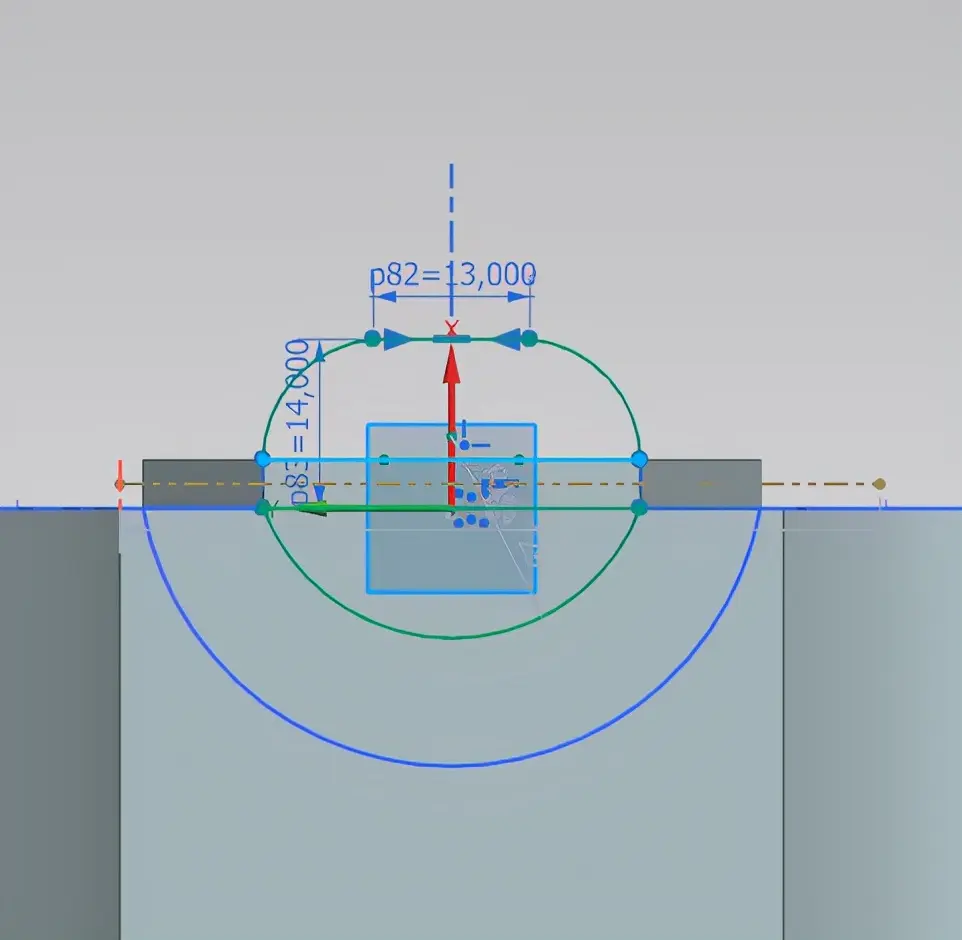

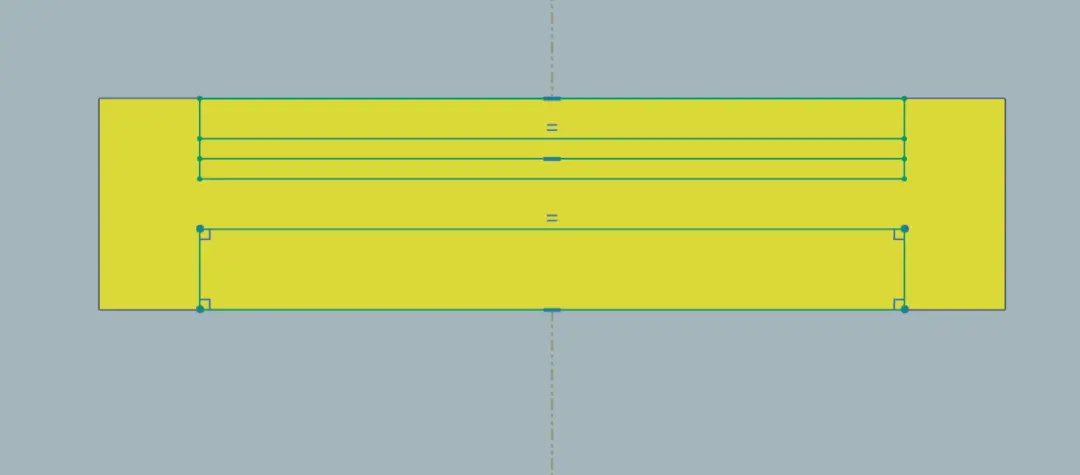

4、绘制两个草图

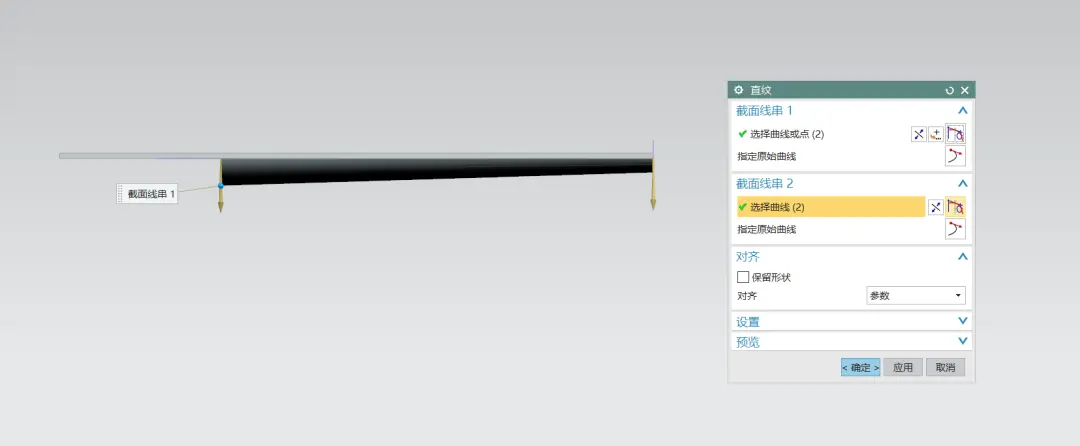

5、利用直纹轻松做好实体，这样握起来手感好多了。

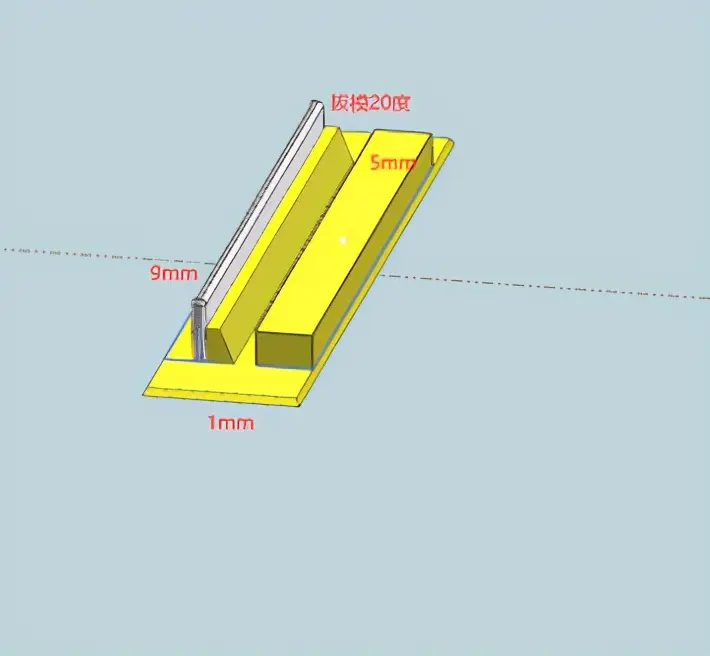

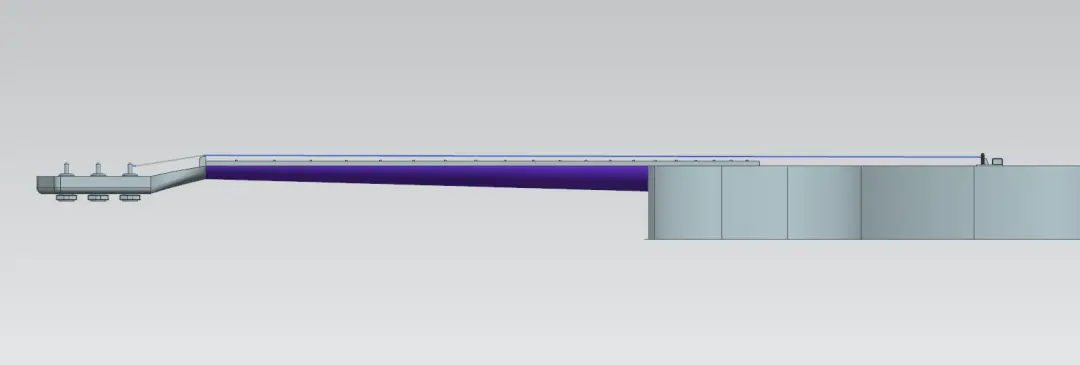

6、接下来拉伸吉他的弦枕，都是简单的拉伸拔模，就不多讲了。拉伸距离如下。

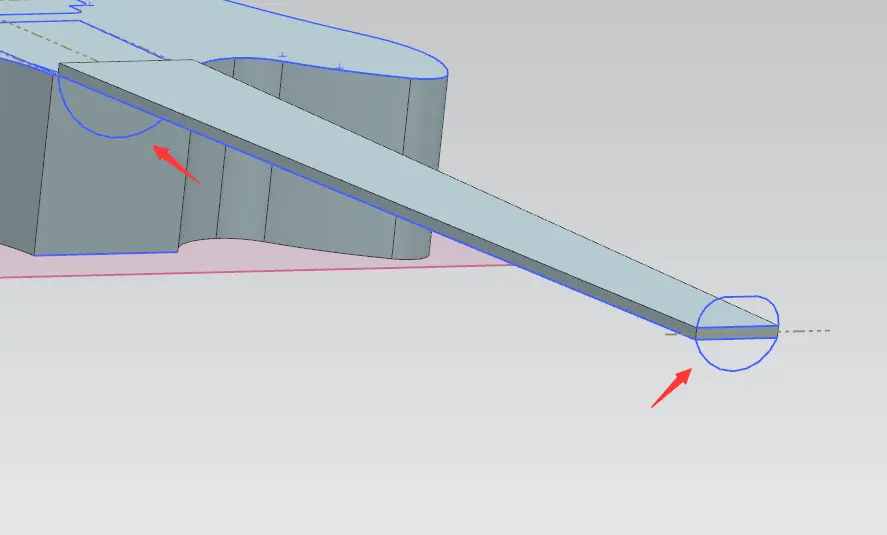

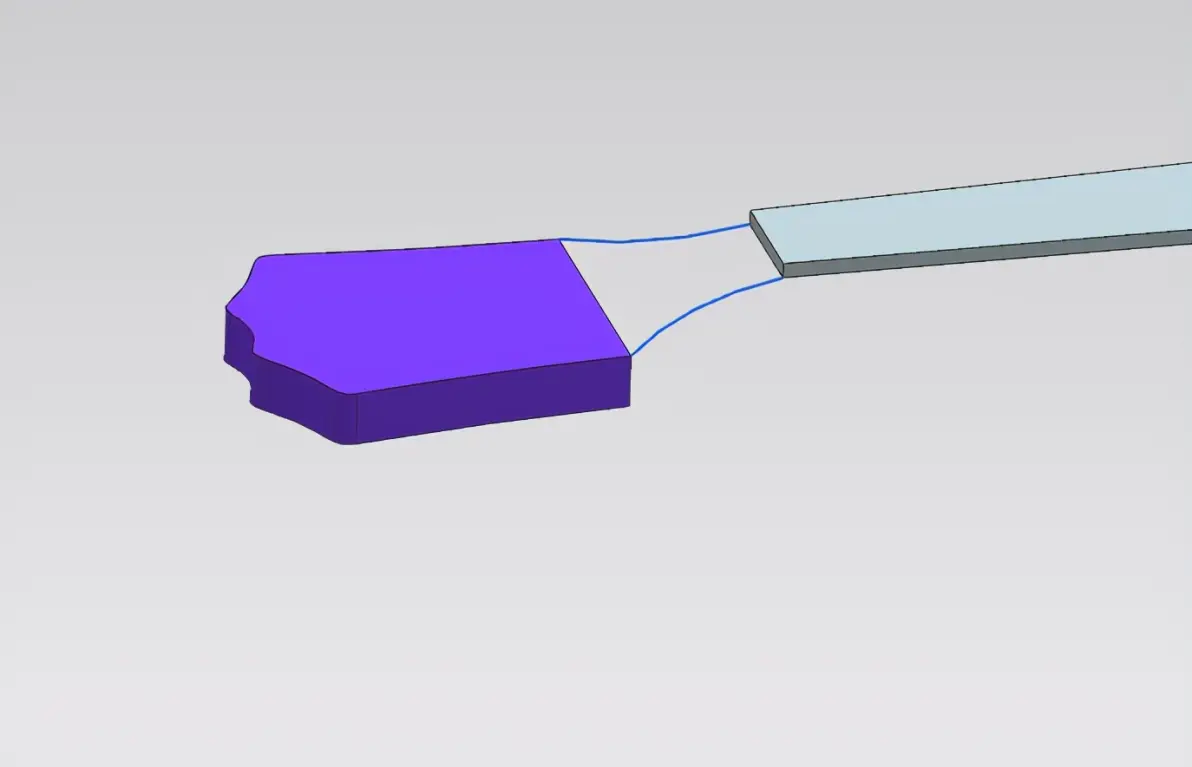

7、绘制琴头草图并拉伸，再绘制样条线连接琴颈

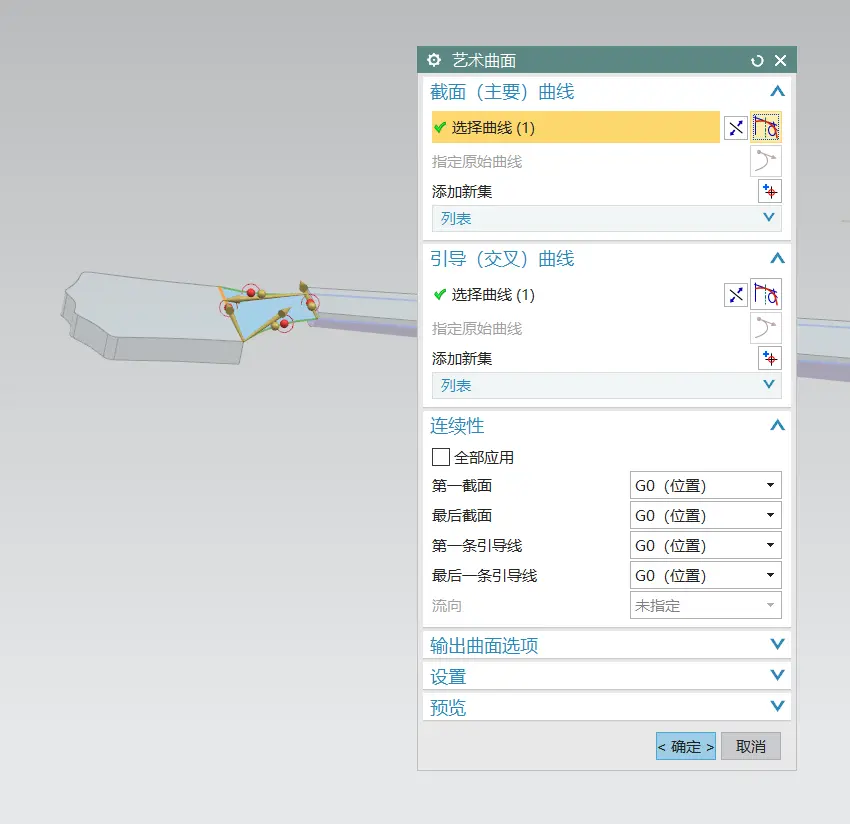

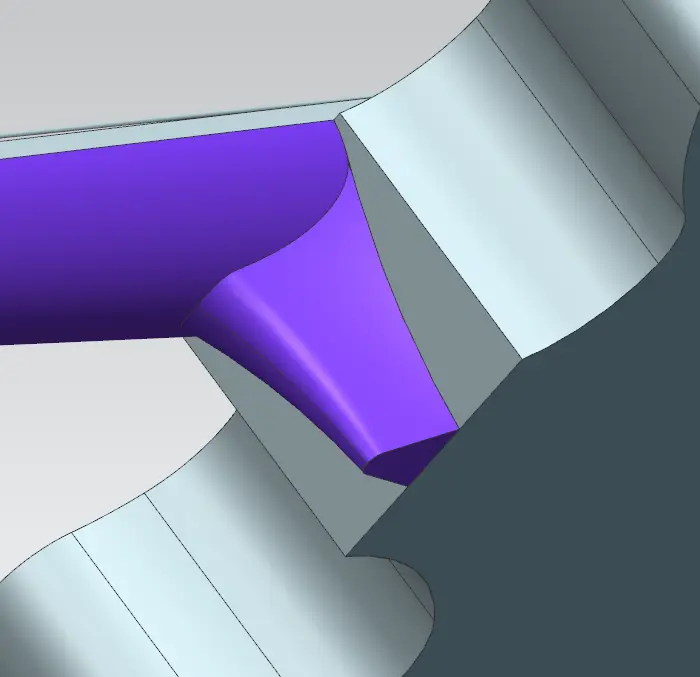

8.可以用艺术曲面做面或者直接做有界平面，再利用曲线网格做连接过渡面

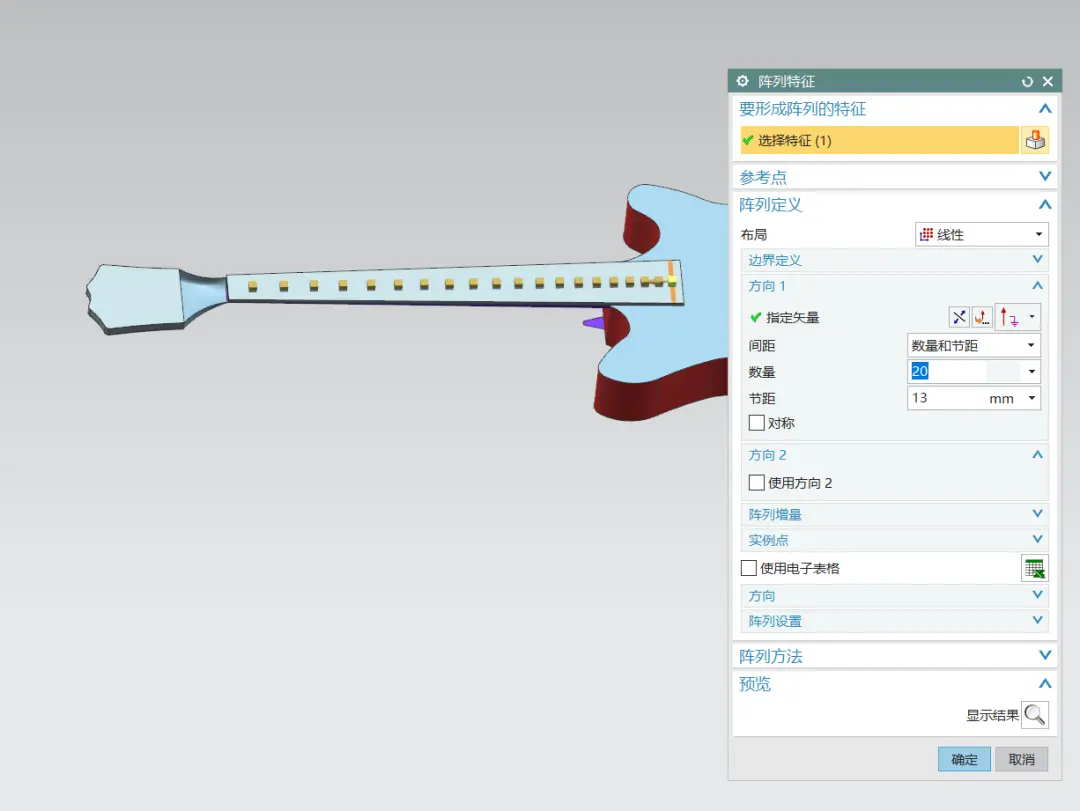

9、拉伸一个圆柱后进行阵列

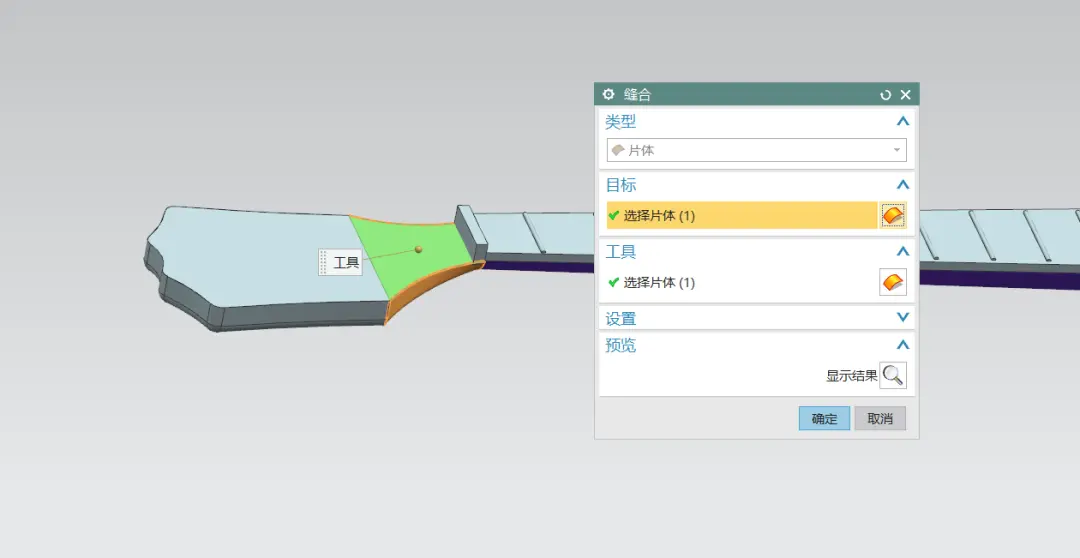

10、拉伸一个护板后缝合上一步骤的曲面

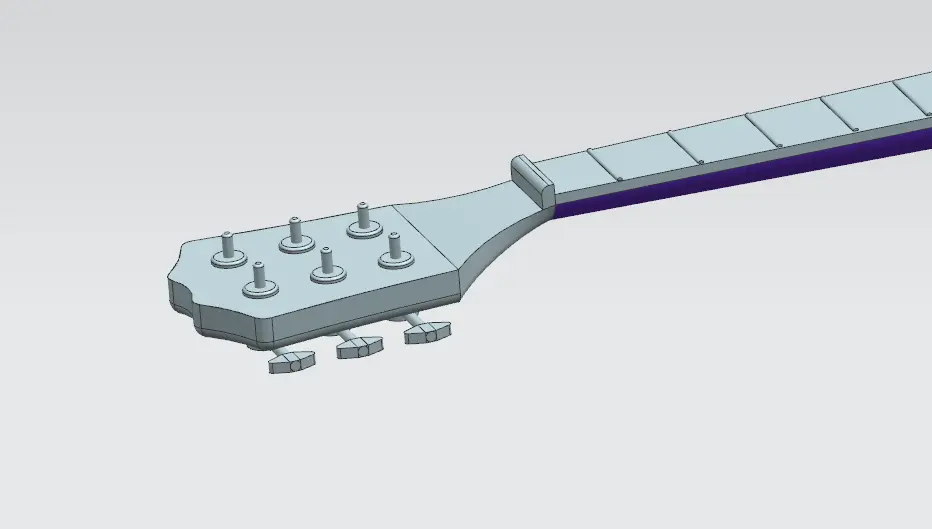

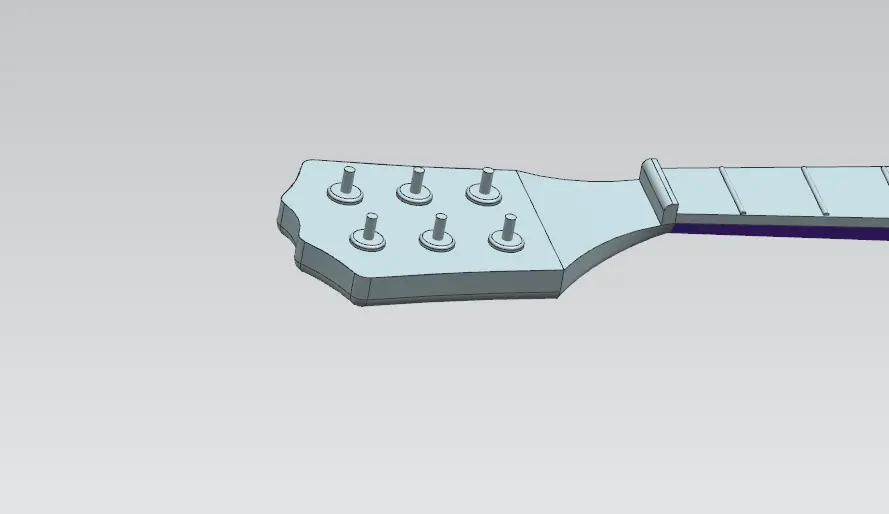

11、继续拉伸几个弦轴和弦钮，基本没什么难度

12、绘制样条线，然后做1mm管道

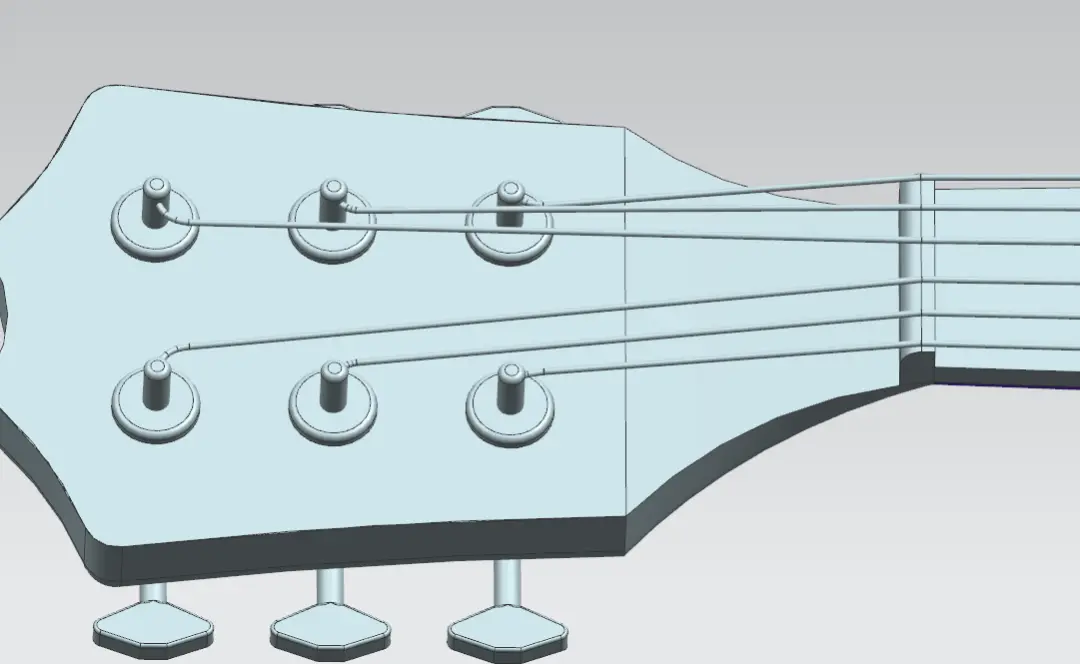

13、利用这个方法做好剩余的弦

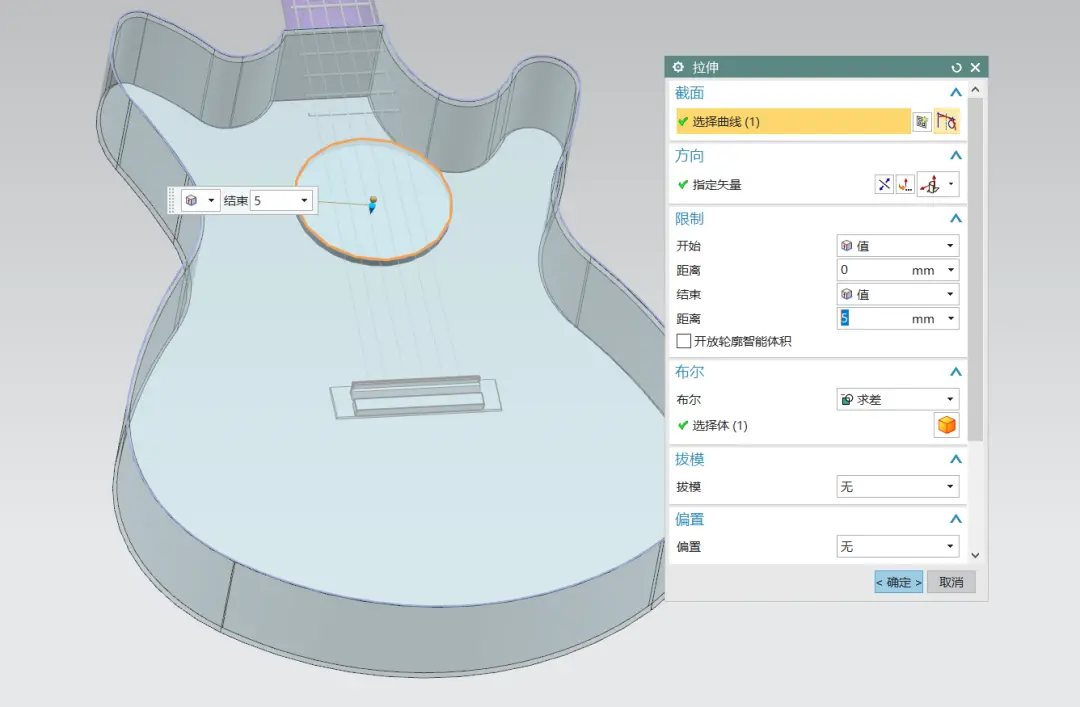

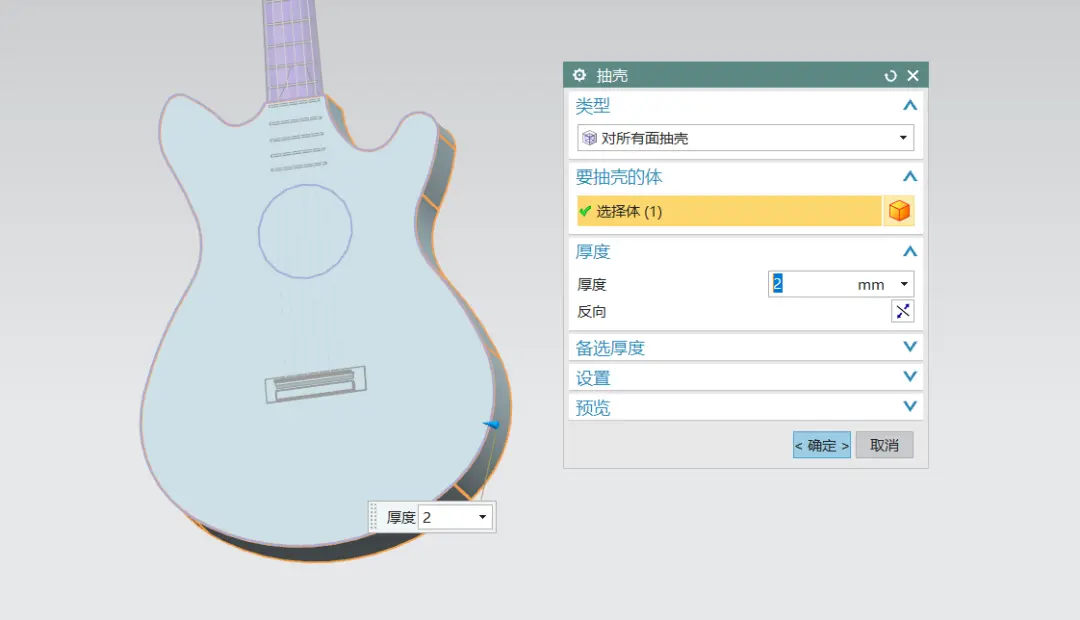

14、对琴箱抽壳，然后拉伸圆，并且求差

15、最后做点细节，比如加强筋，倒圆角之类的。

完成后简单的渲染一下吧！
