UG/NX曲面建模：贝壳模型练习

  UG软件的高级曲面命令有好几个，所以构建曲面的方法有多种，今天我们来绘制一个贝壳模型，海边常见的贝壳应用到装饰品造型上面很是漂亮，来学一下曲面贝壳的建模方法吧！

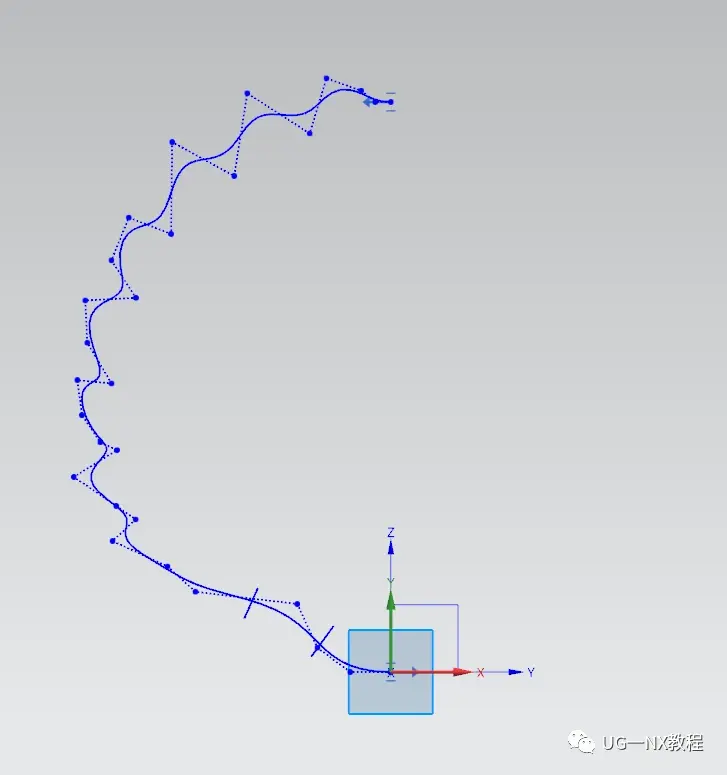

  建模过程   1.首先打开UG，在yz平面插入一个贝壳的光栅图像，然后根据轮廓绘制草图

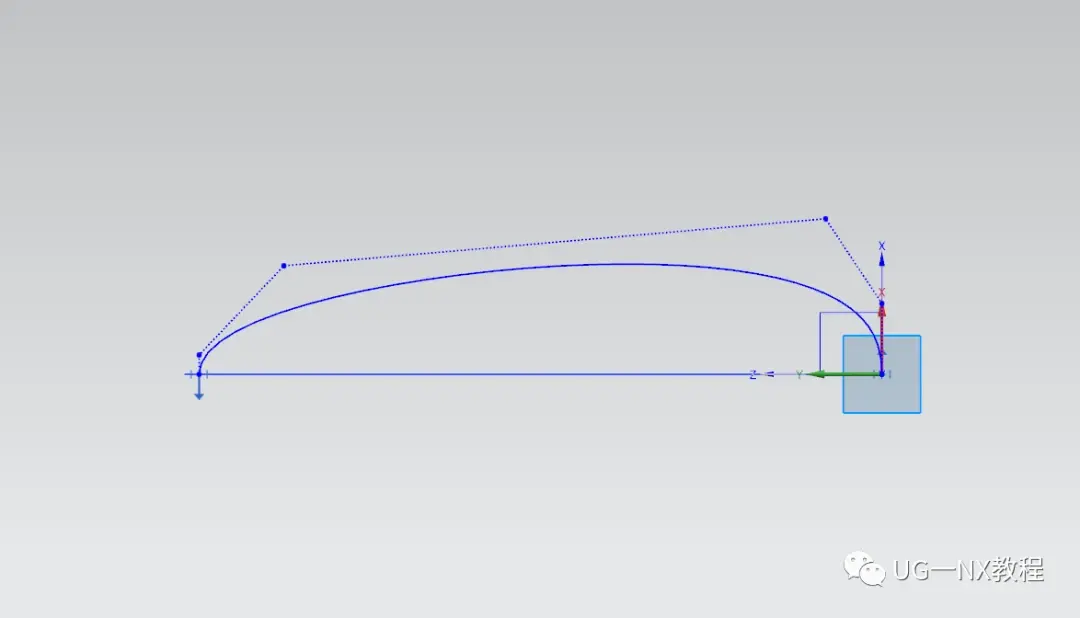

  2.在xZ平面新建草图，绘制贝壳侧面的轮廓线条

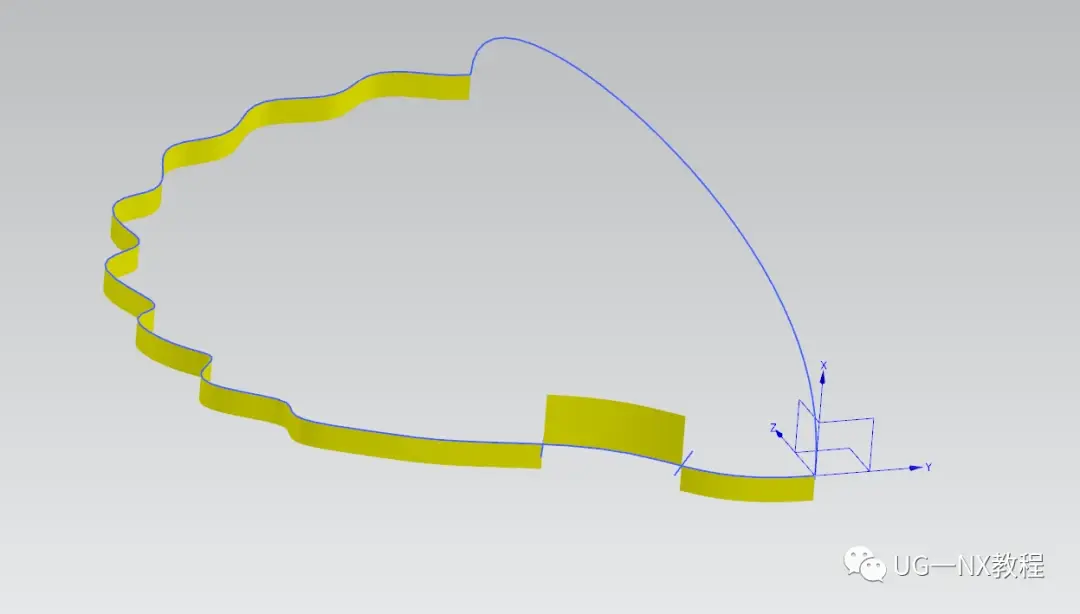

  3.分别拉伸这三段线条做出片体后面使用

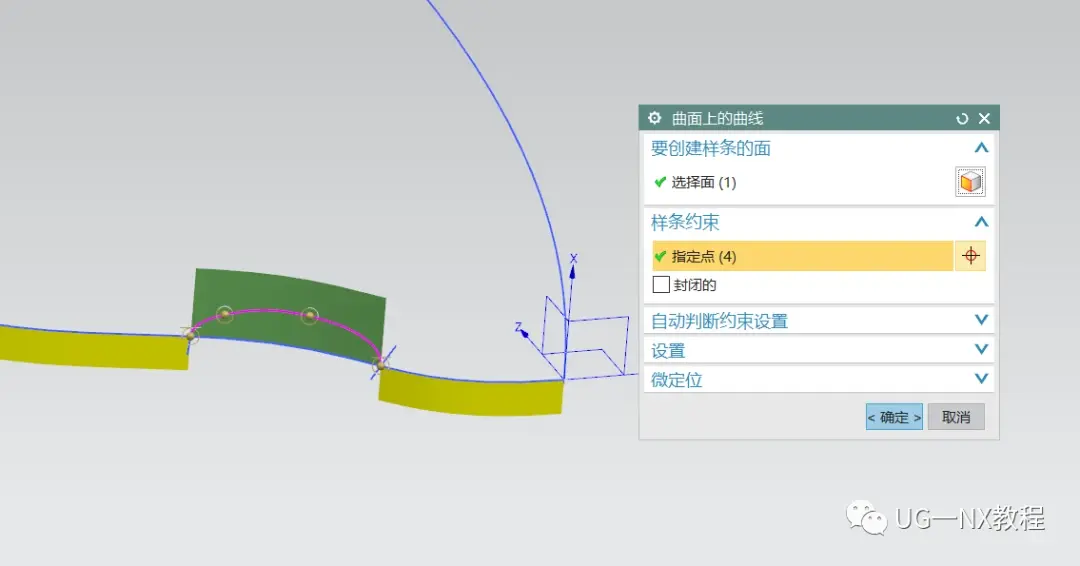

  4.使用曲面上的曲线命令在拉伸面上绘制样条线

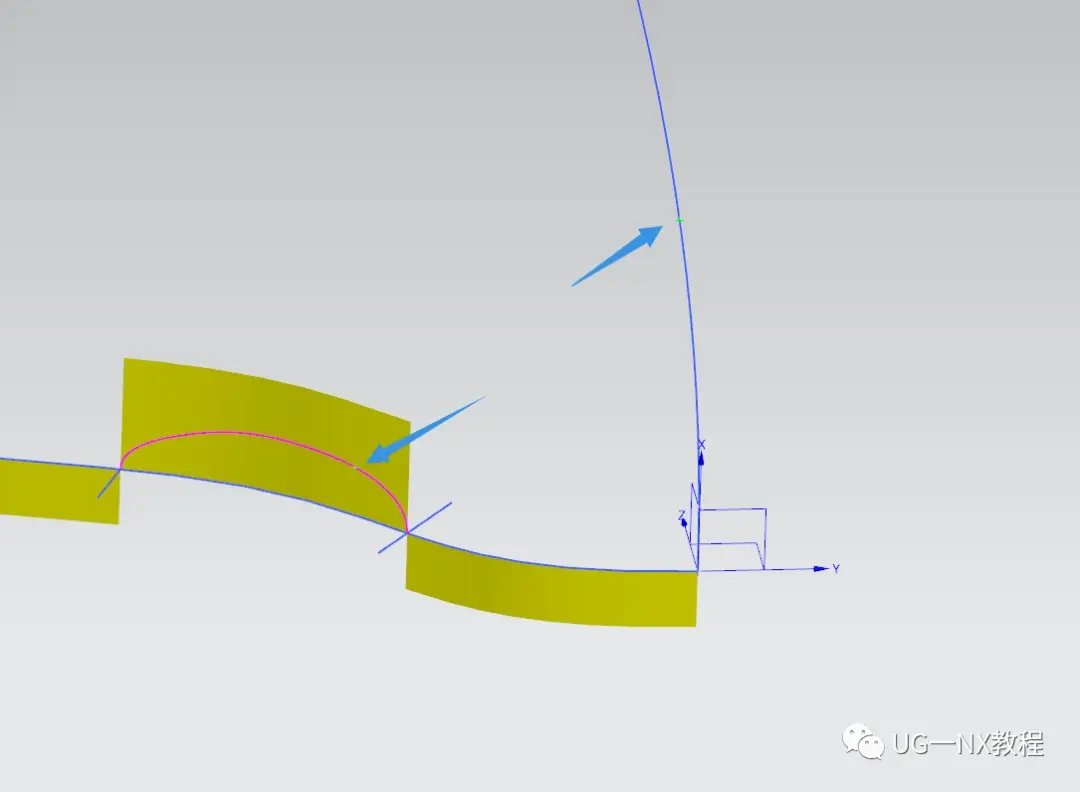

  5.插入两个点坐标

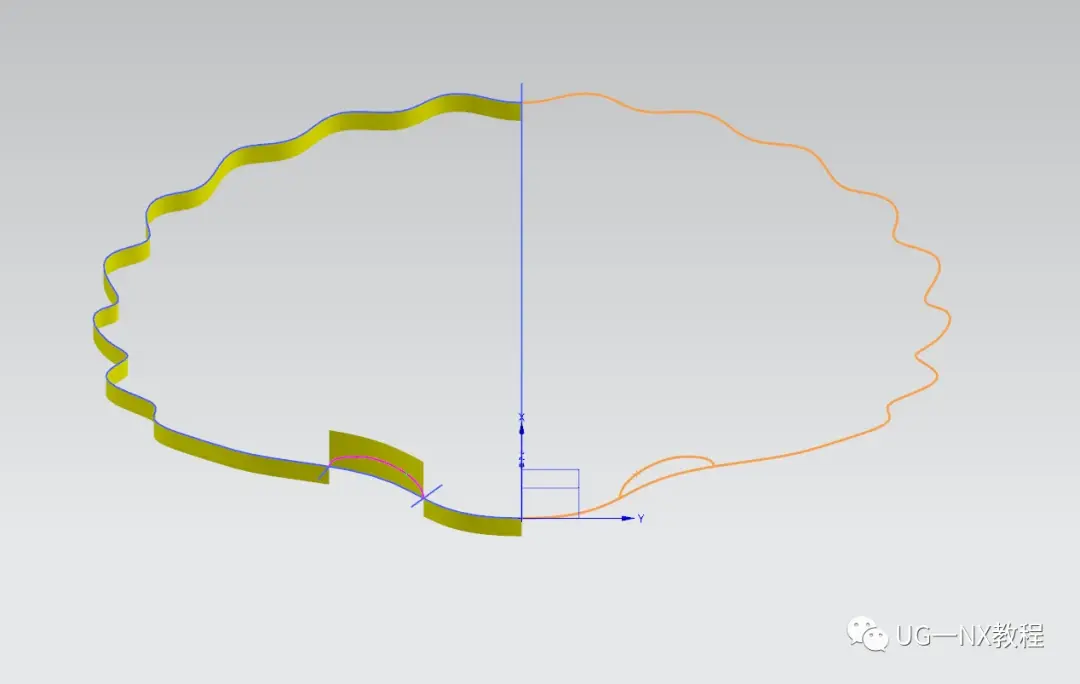

  6.接下来把上面的几步都镜像到对面去

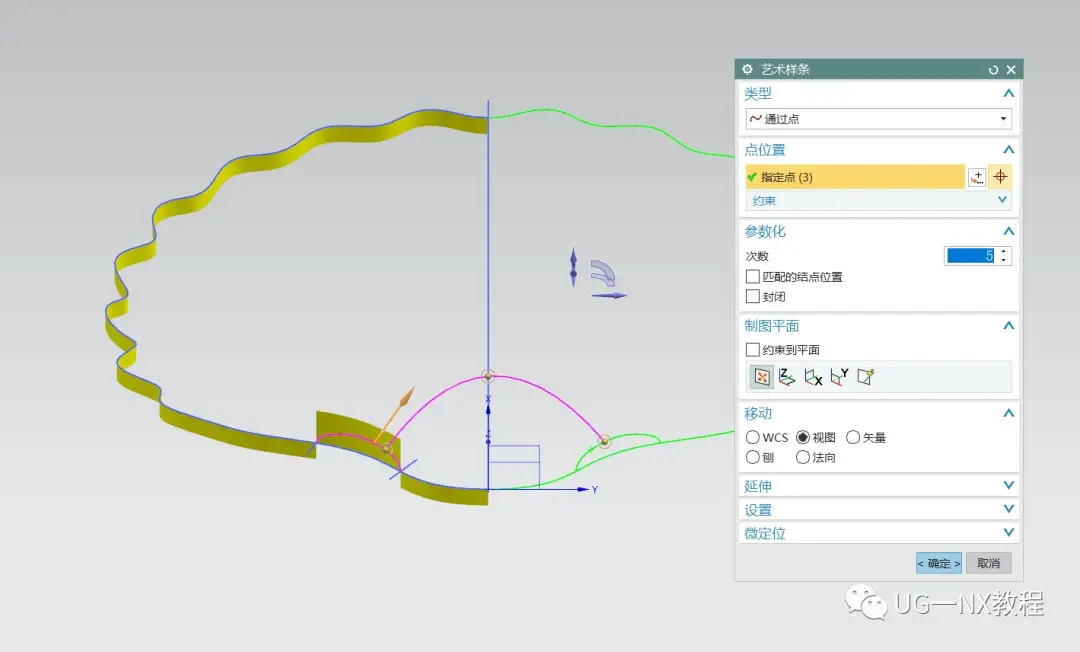

  7.利用这三个点做艺术样条链接

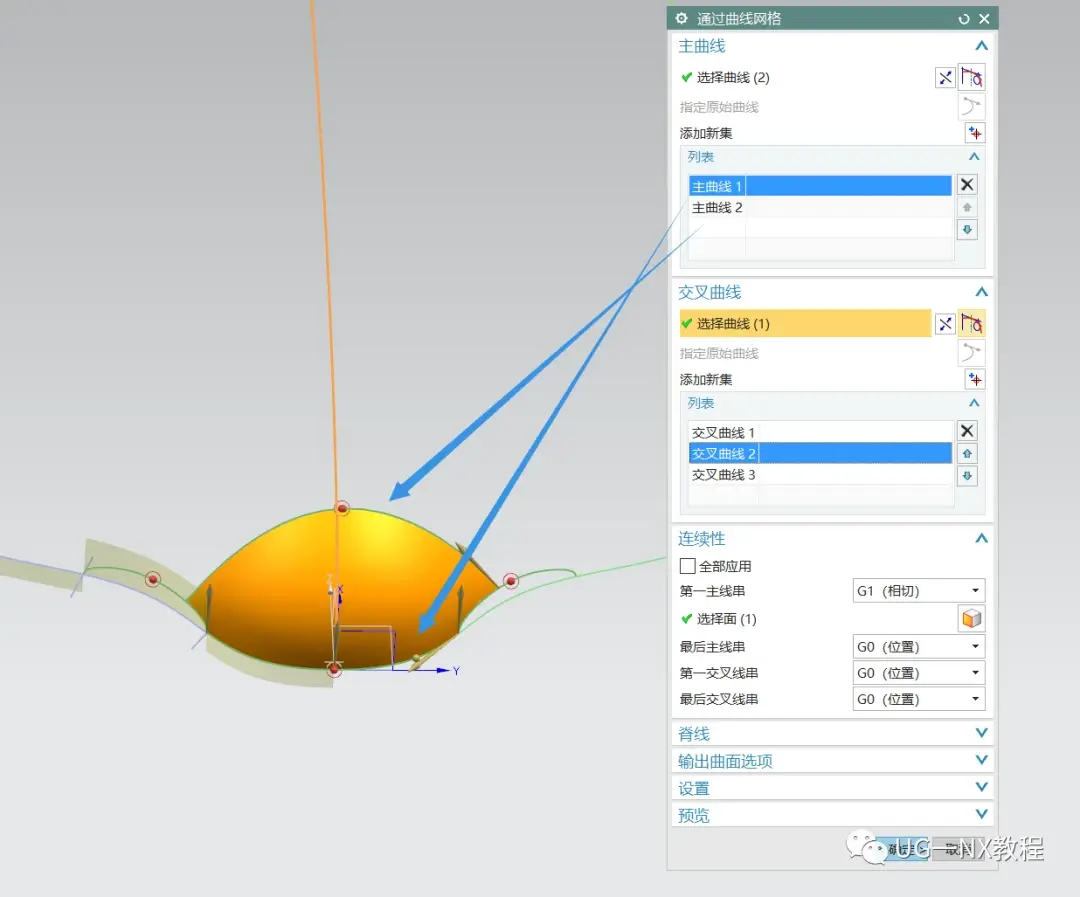

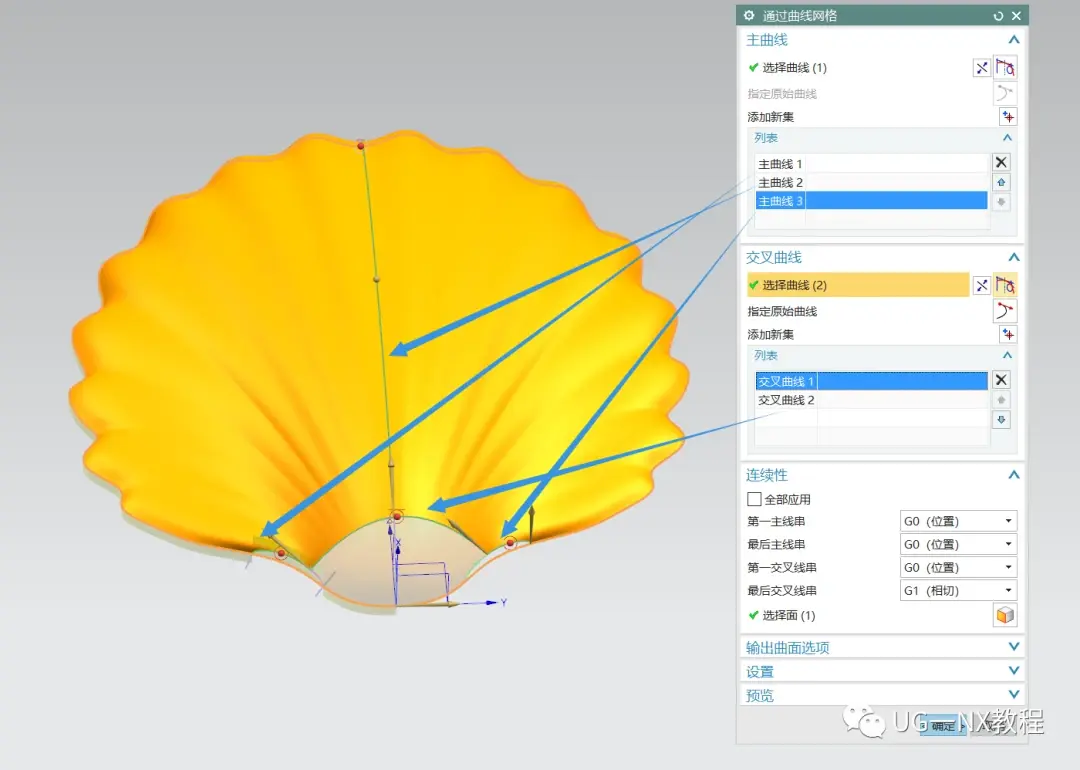

  8.线都做好后，就可以使用通过曲线组来构面了

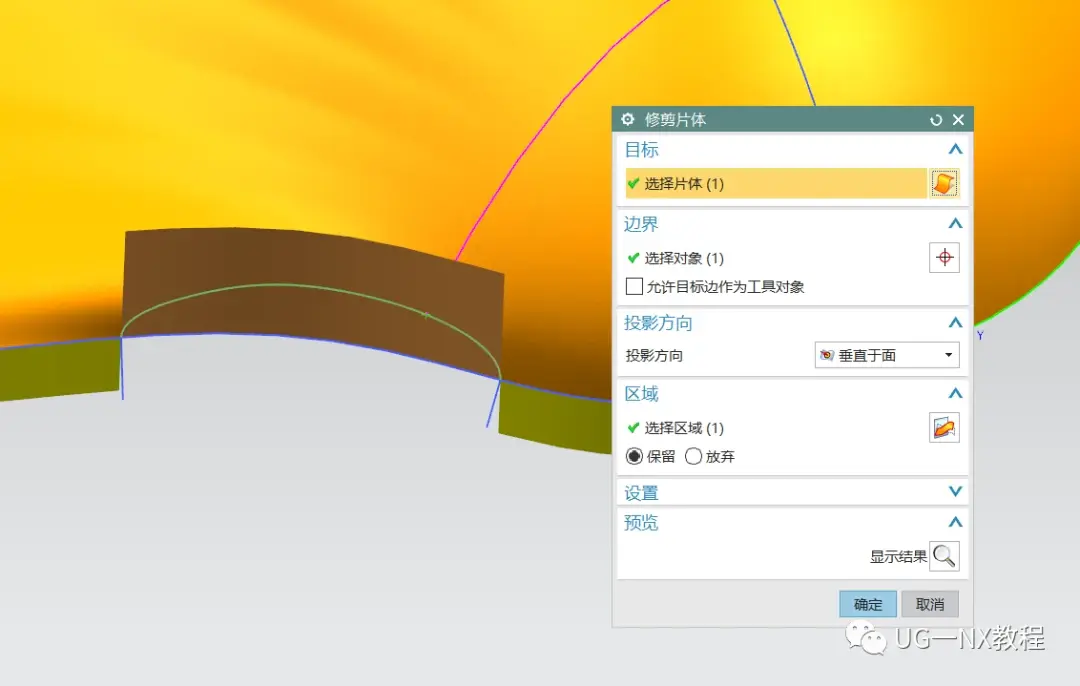

  9.之前这里拉伸了一个片体，现在使用这根曲面上的曲线来修剪

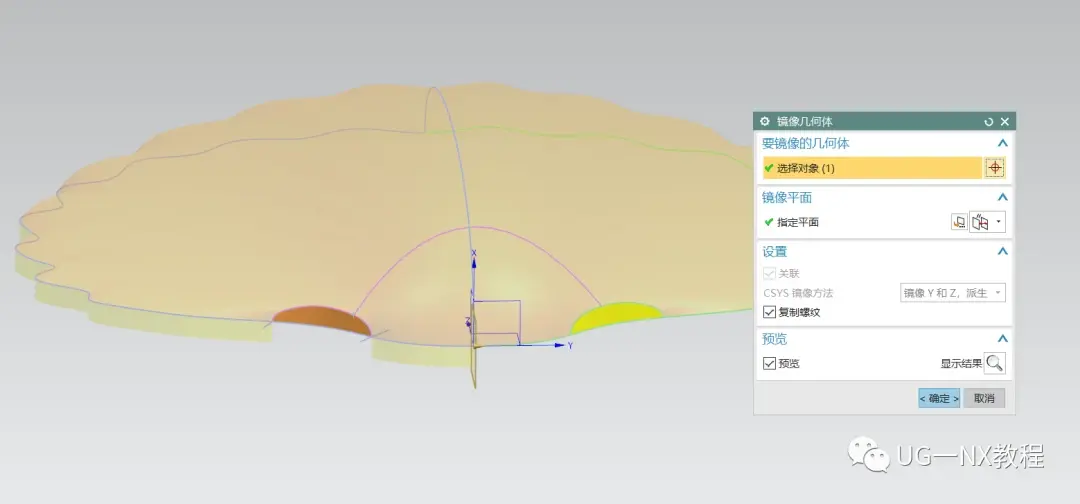

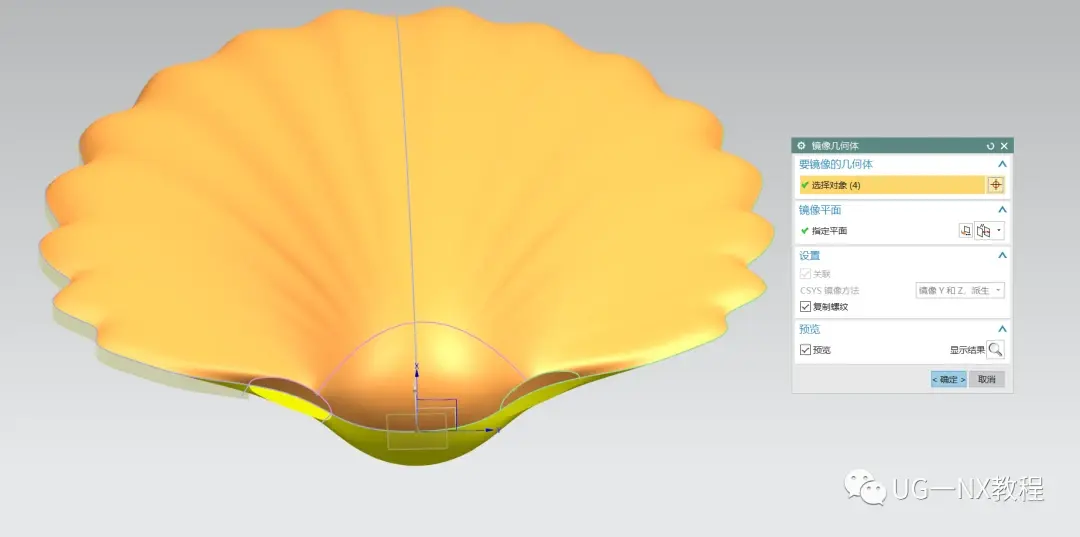

  10.修剪完成镜像到对面去，然后整体向下镜像一次

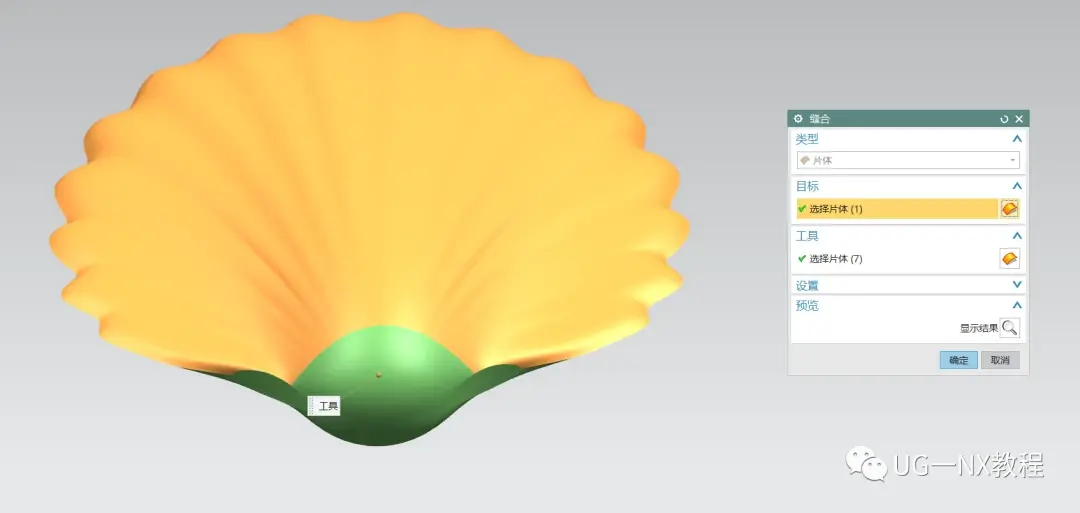

  11.缝合成实体后倒圆角

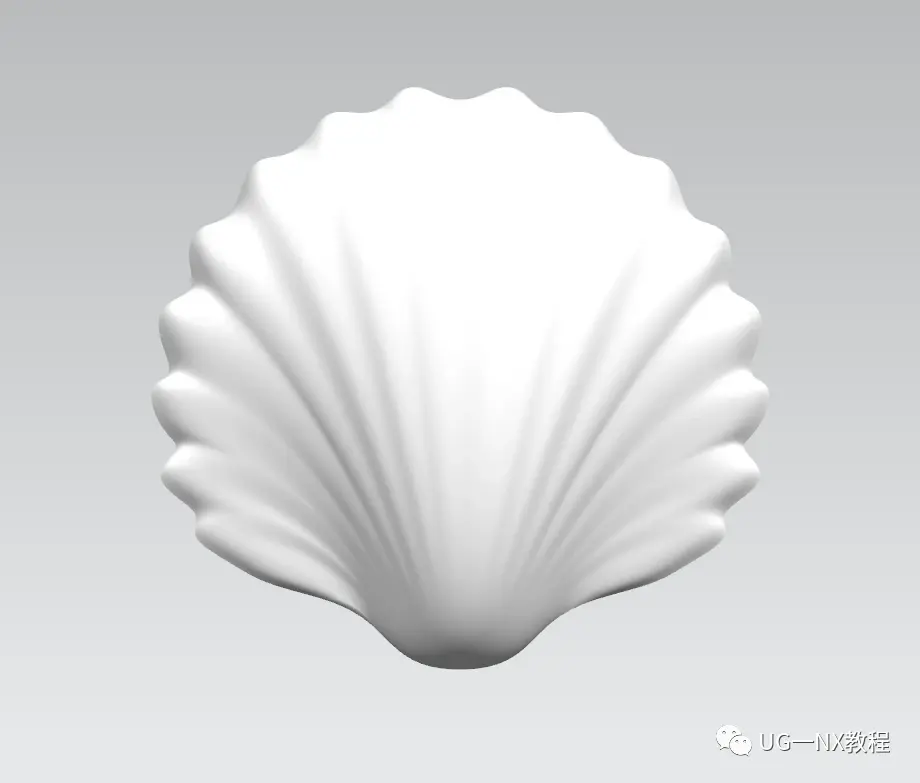

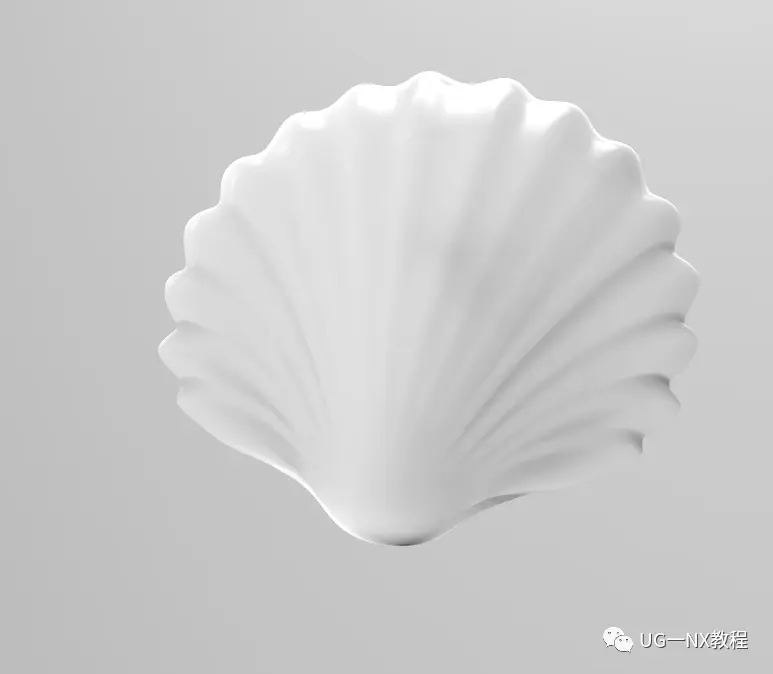

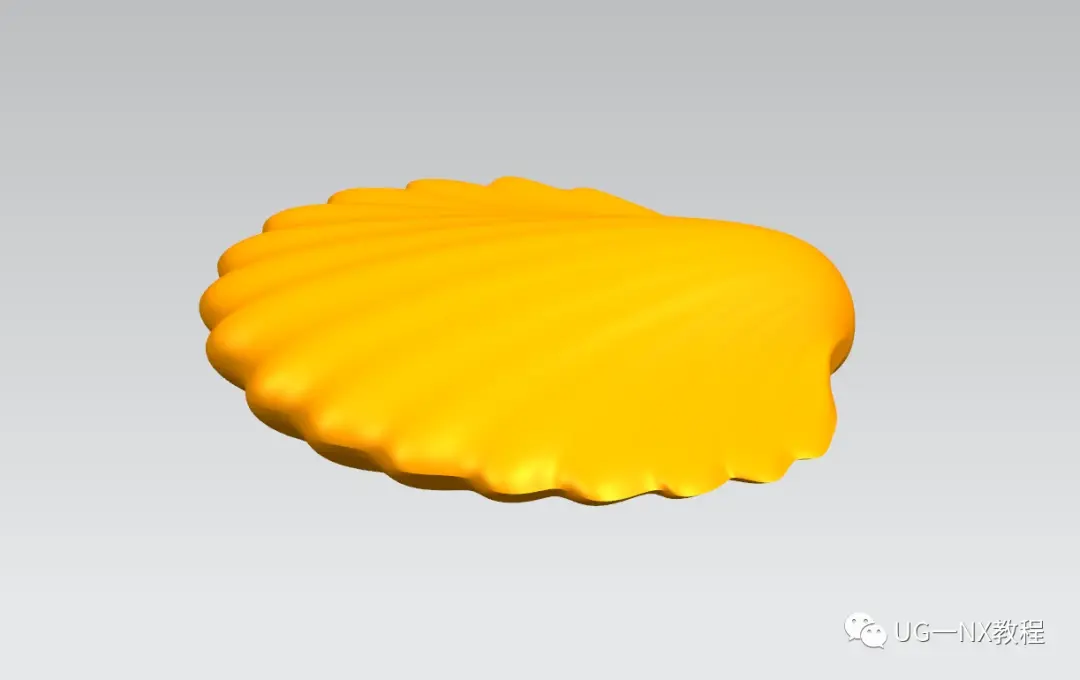

  12.完成
