很多小伙伴反映说没有练习图纸，网上搜索的要么太难，要么太简单，没有一个合适的练习图纸，那今天咱们来看看这个模型，这是显示图纸资料的其中一个案例，比他简单的有，比他难的也有，如果你有需要的话记得看到文章最后哦
那咱们先来给大家看看这个案例是怎么做的吧！
建模过程：
1、首先按照俯视图的样式，绘制一个这样的草图
2、分两部分单独进行拉伸处理
3、接着按照图中的Y向视图，单独绘制圆的部分，同样的，也做一个拉伸
4、按照俯视图的样式，把中间加强筋（肋板）的样式绘制出来，然后拉伸，高度只要超过的圆柱体就行
5、继续绘制Y向方向上看到的加强筋（肋板）的轮廓样式，拉伸片体，修剪加强筋（ 肋板）拉伸出的实体

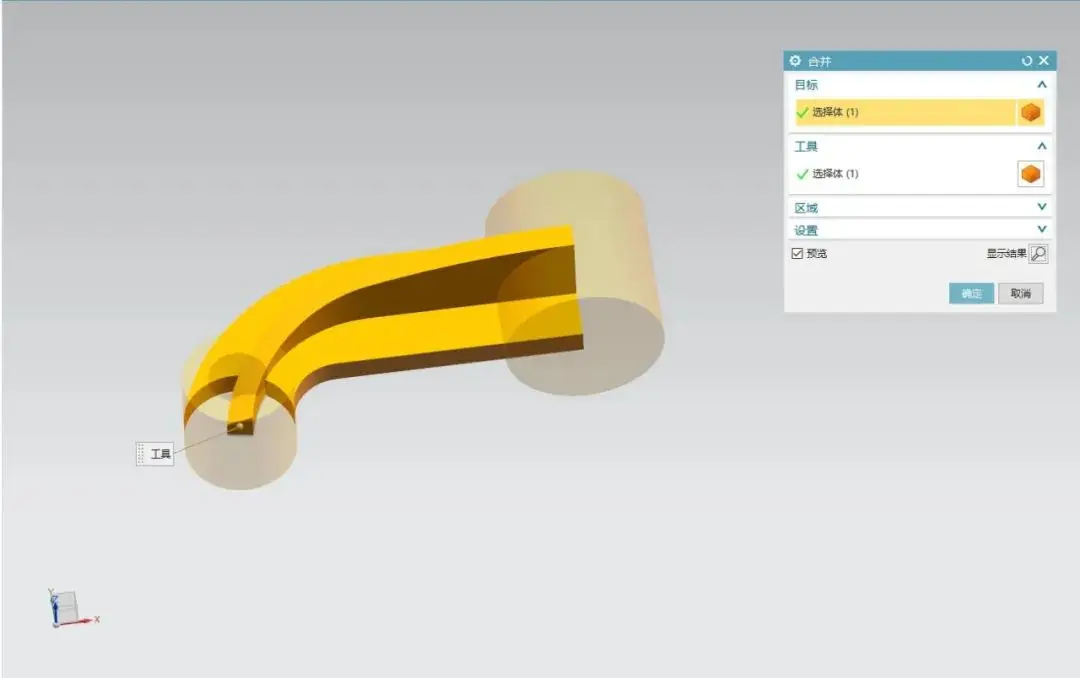

6、因为现在三个部分都没有求和，做中心的圆柱孔洞可以用很多种方法来做，比如抽壳，完成圆环的样式后就可以求和了
7、中间多出来的部分，可以用修剪体，选择圆孔的面来操作
8、另一边也是同样的操作，顺序其实不重要，只要思路对了怎么做都行

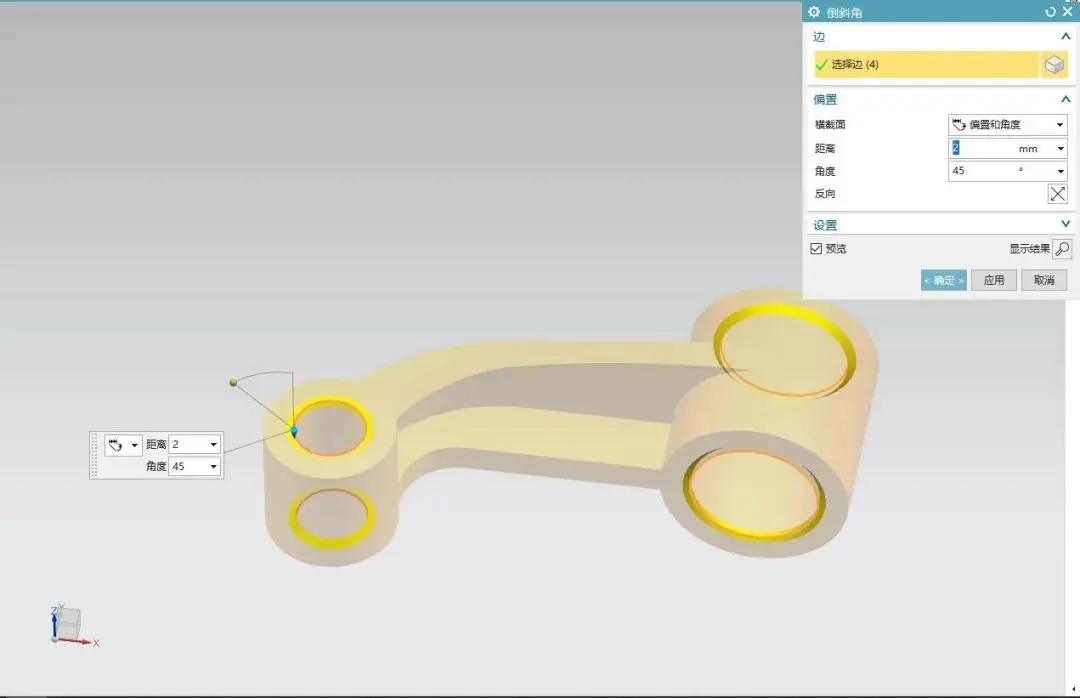

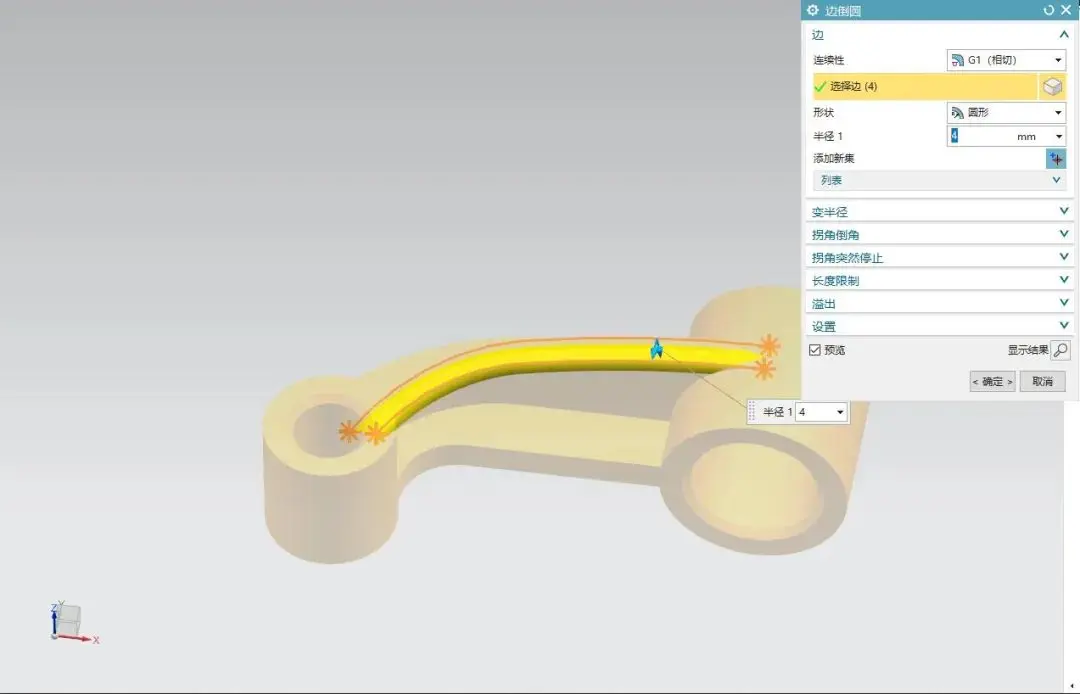

9、按照图中样式，给模型倒斜角和圆角

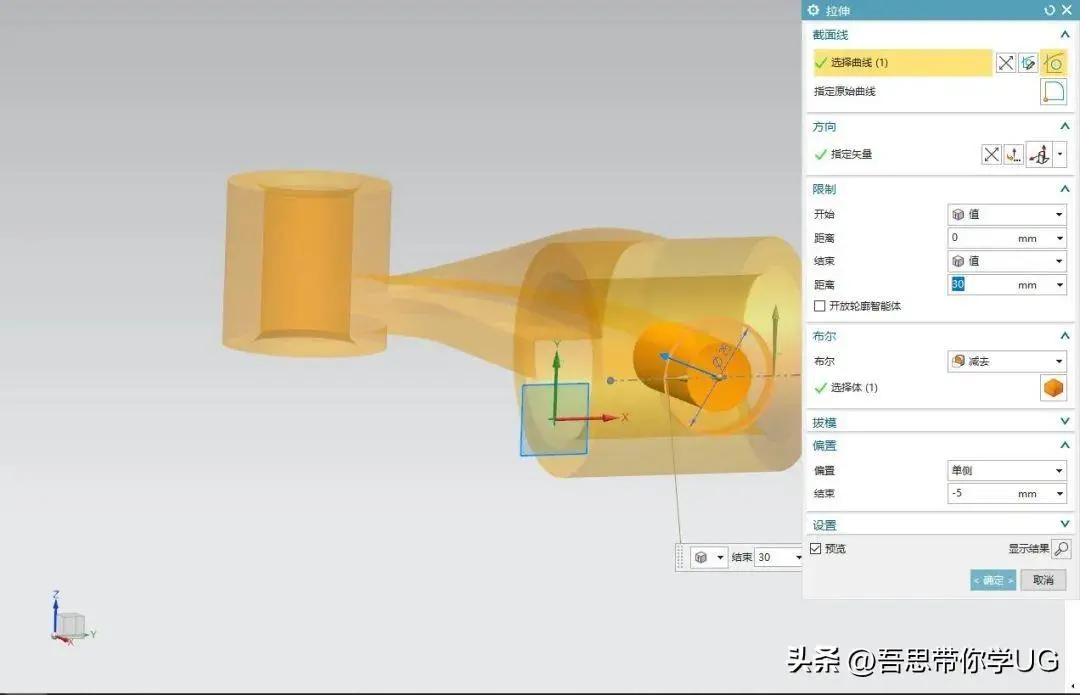

10、新建基准面，然后绘制大圆柱侧面样式，拉伸圆柱圆孔

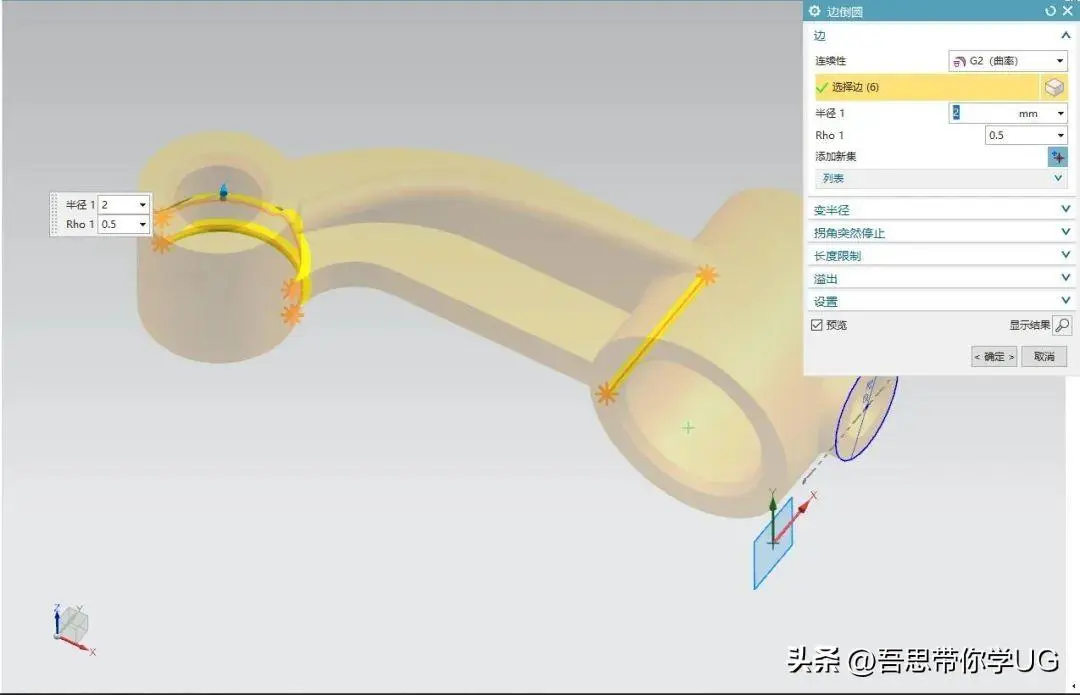

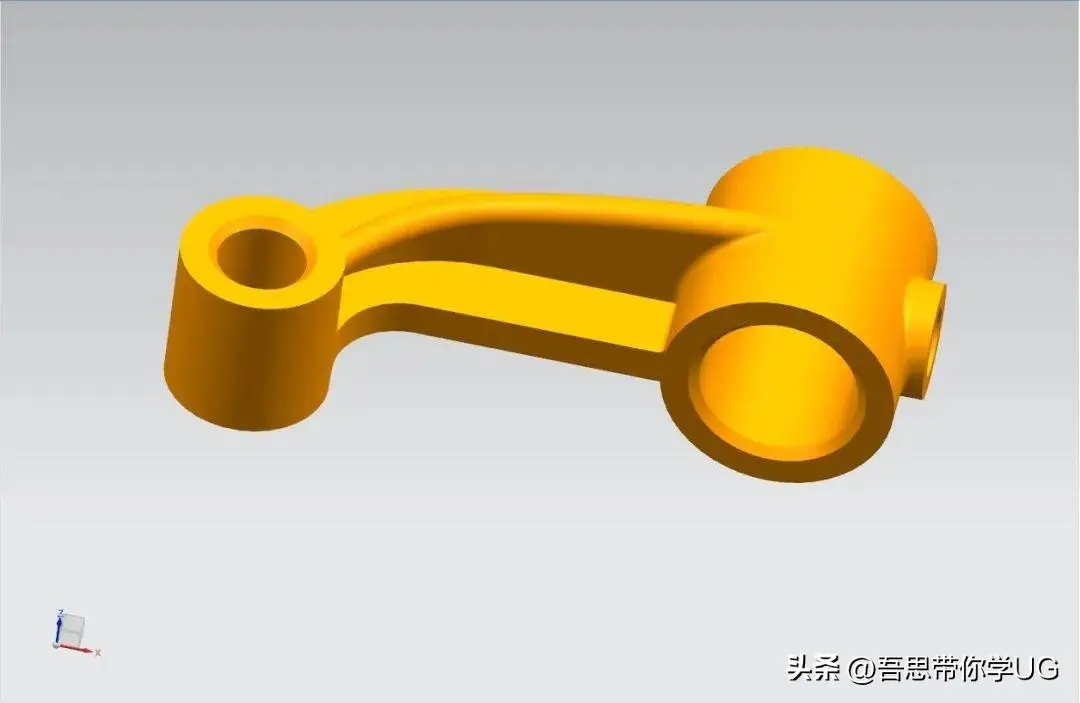

11、最后再一次倒圆角美化，这次的模型案例就完成了

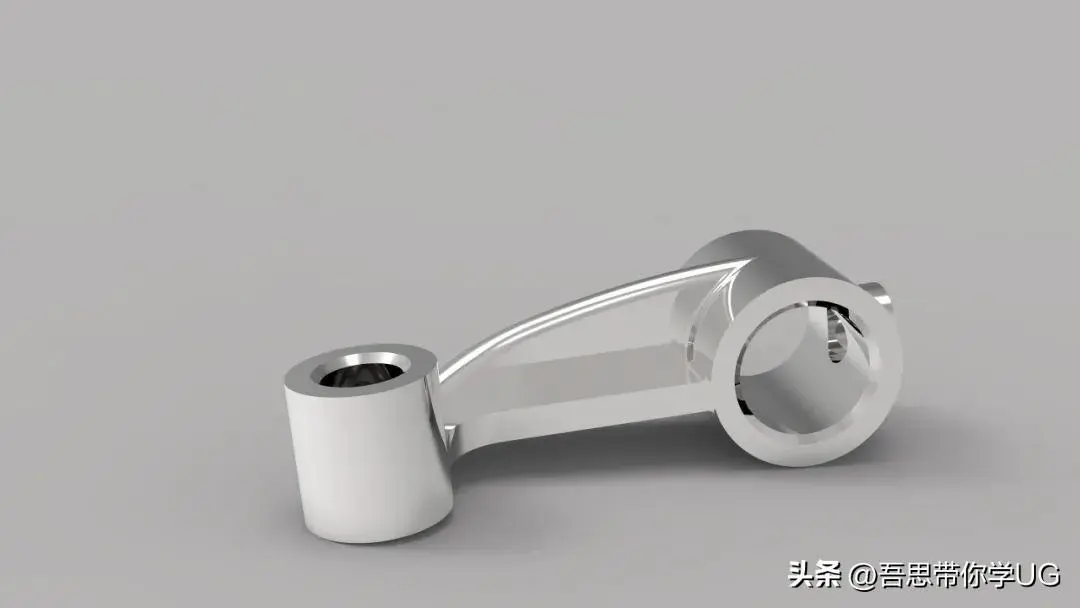

最后可以渲染一下
这种做法应该是新手最容易做成的方法，先拆分零件，然后再一步一步的绘制出需要的形状，最后求和，查漏补缺吧没做好的再补上
当然这模型是肯定还有更好的优化思路的，大家可以再评论区发一下自己的建模思路给新手们参考参考啊
