UG/NX阵列练习：果篮与灯笼罩建模挑战

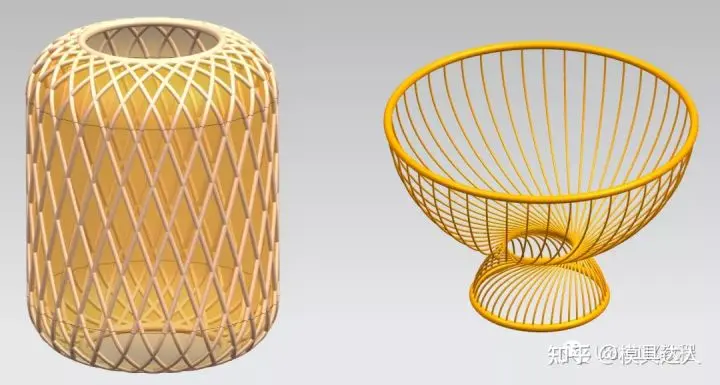

在群里看到一位小伙伴做的两个阵列模型，感觉还挺有意思的，今天来给大家分享这两个阵列的小案例，新手也能绘制出来，首先来绘制一个水果篮，来看看建模过程吧！

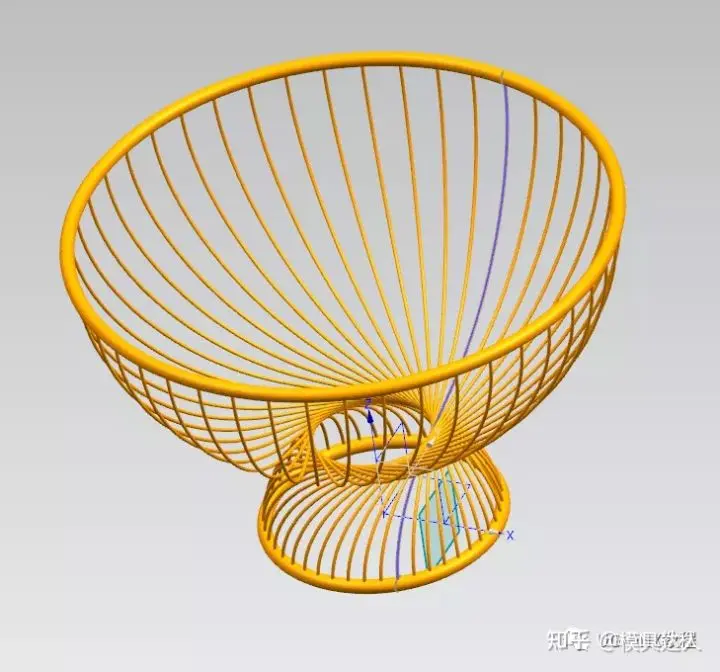

1.艺术果篮

建模过程：

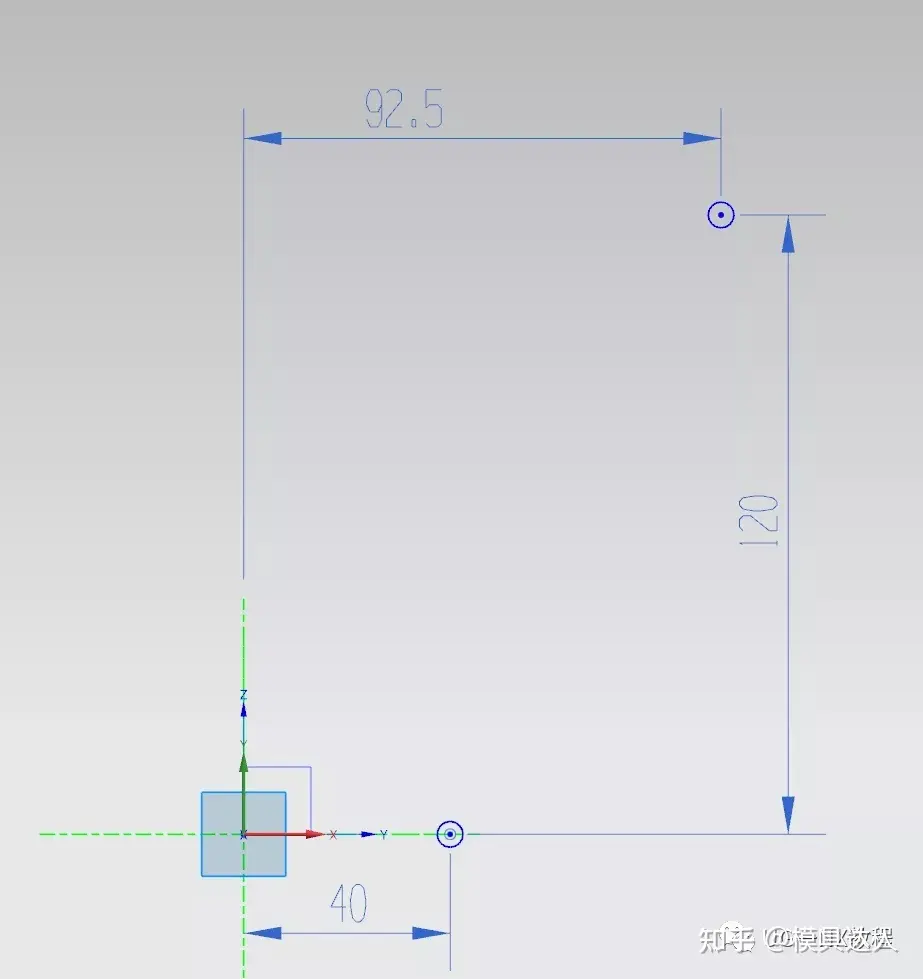

1.打开UG，在YZ平面绘制草图两个圆，位置如下

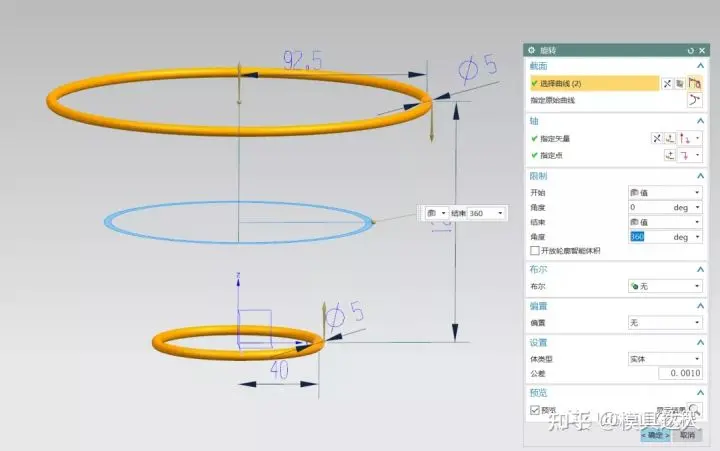

2.利用两个圆进行旋转

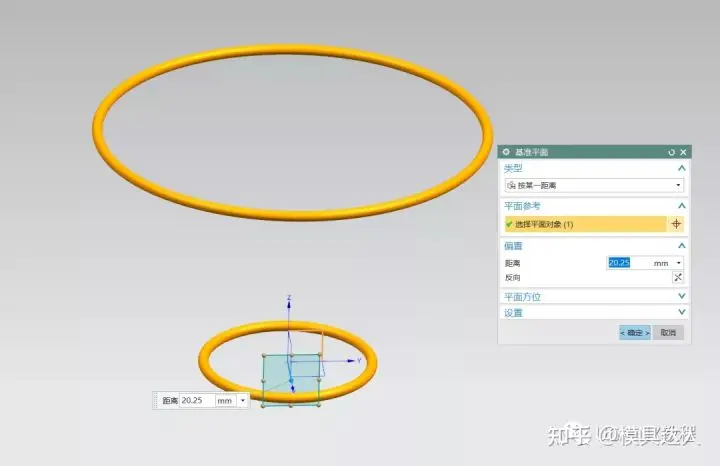

3.创建一个平行YZ平面的基准面，相距20.25

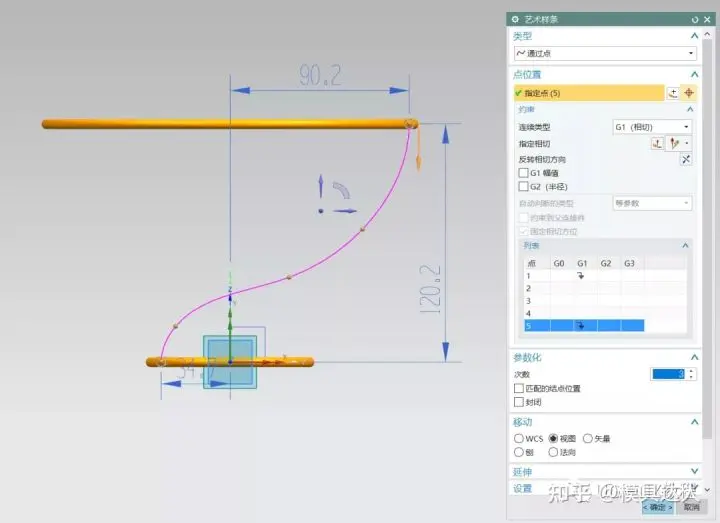

4.在基准面上绘制艺术样条，端点约束相切

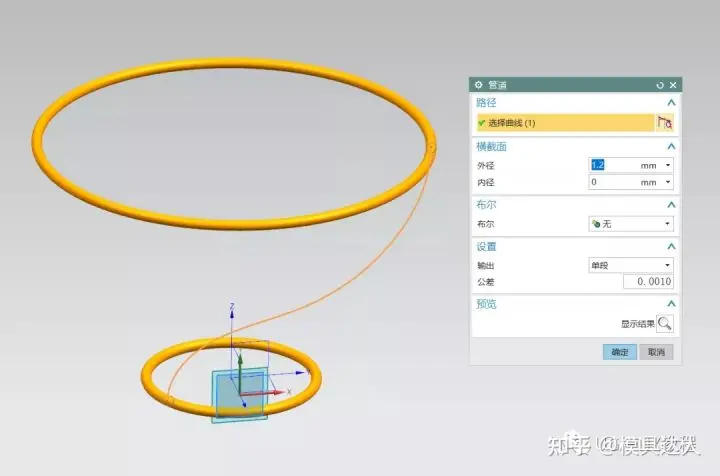

5.做1.2mm管道

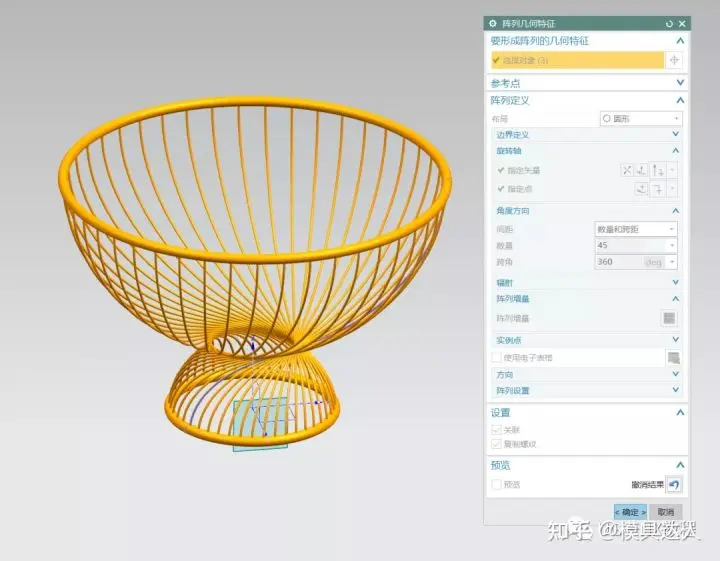

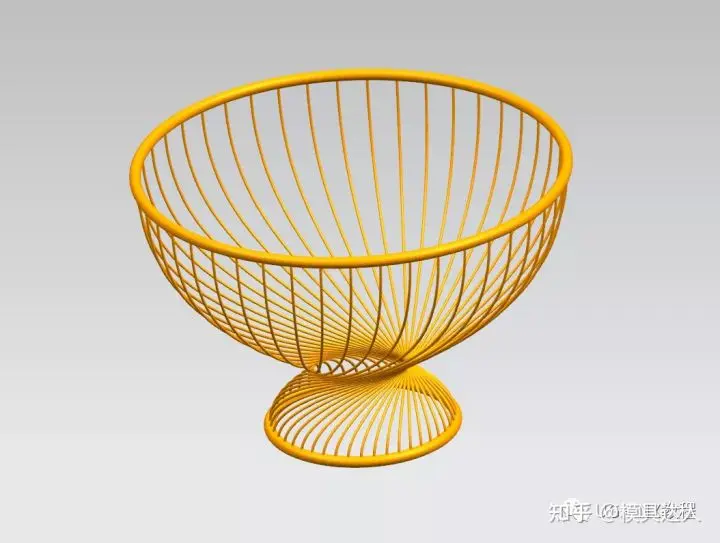

6.进行旋转阵列，完成，非常简单。

2.艺术灯笼罩

建模过程：

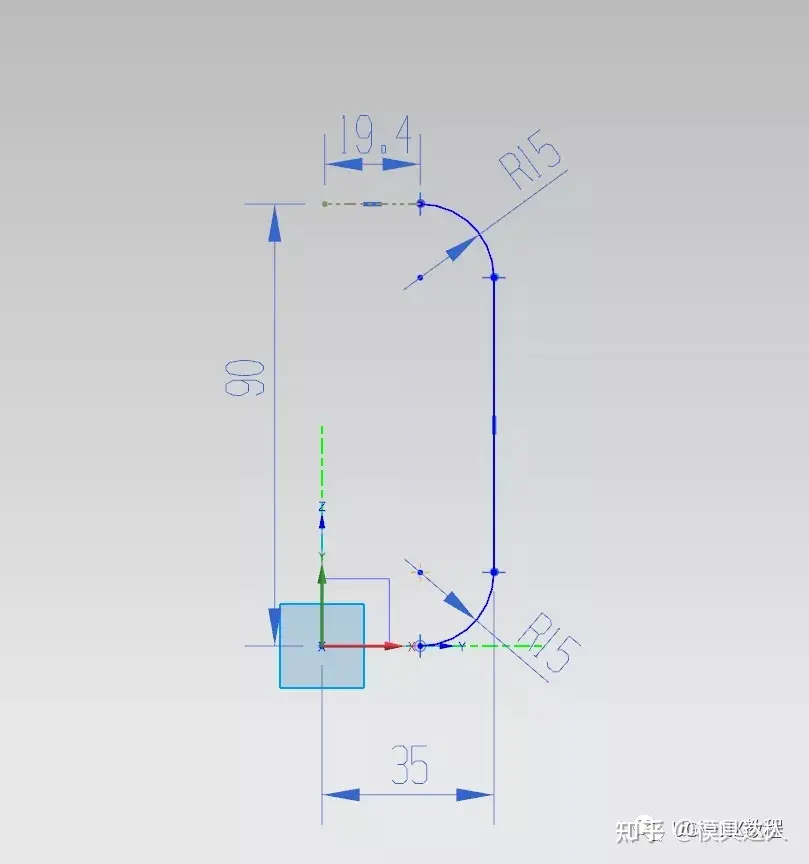

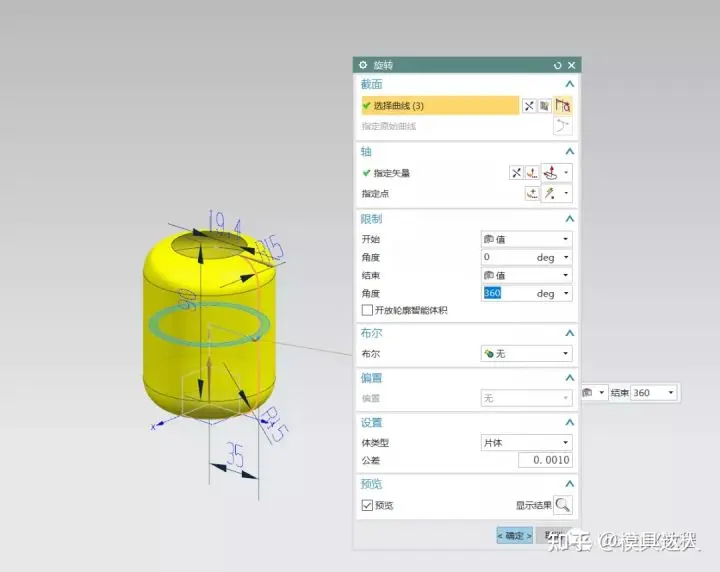

1.打开UG,绘制灯笼轮廓，并旋转成片体。

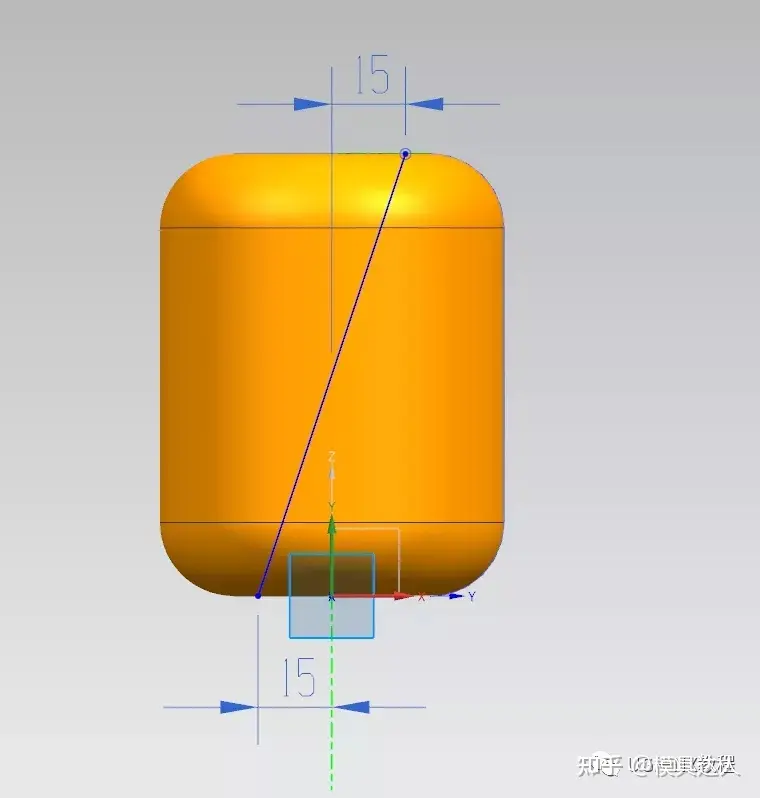

2.在YZ平面绘制斜线一根

3.将草图2投影到柱面上，注意投影方向为x轴方向。

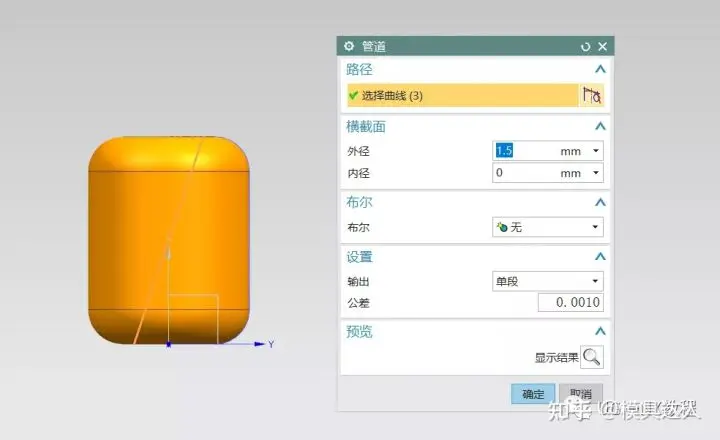

4.对投影线做1.5mm管道

5.将管道以YZ平面镜像一下。

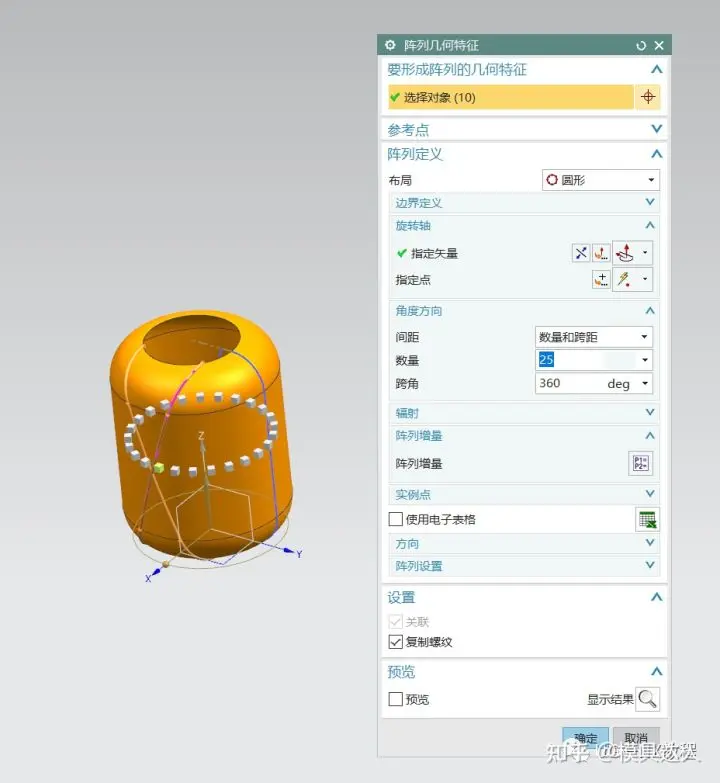

6.将两个管道一起旋转阵列25个

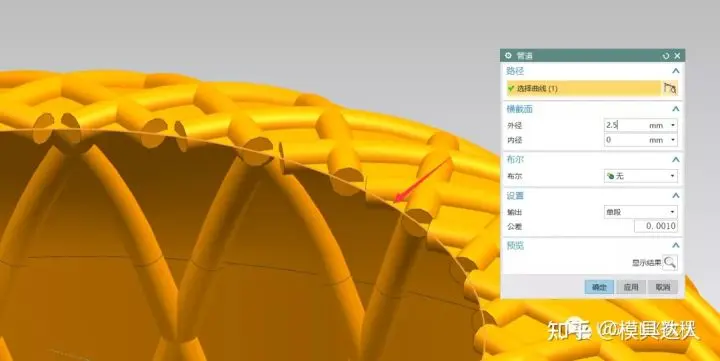

7.选中旋转片体的边做1.5mm的管道（上下都要）

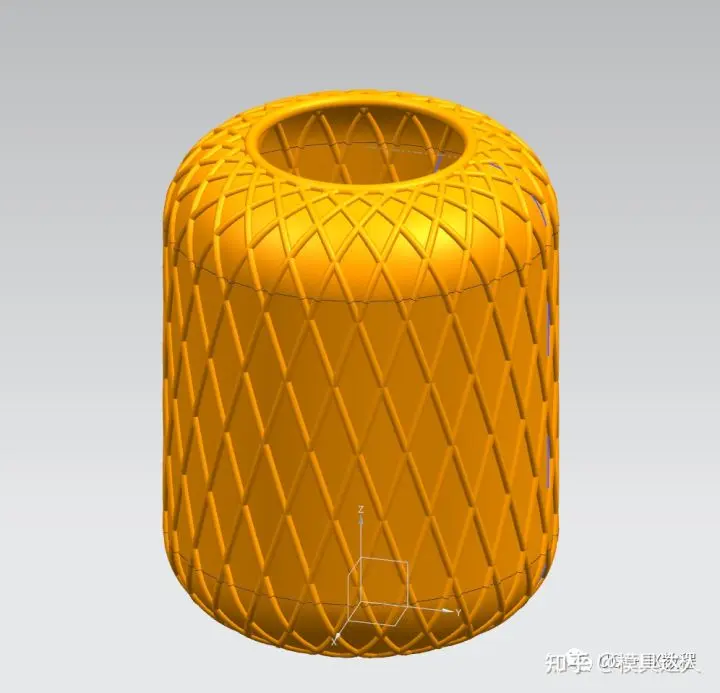

8.整体求和完成

小伙伴们来绘制一个吧，非常简单。
