UG/NX建模挑战：曲面瓜子模型制作技巧

葵瓜子大家都嗑过吧，那么一个瓜子模型在UG软件里面如何进行建模，今天给大家分享一下瓜子模型的曲面建模方法吧!

建模过程：

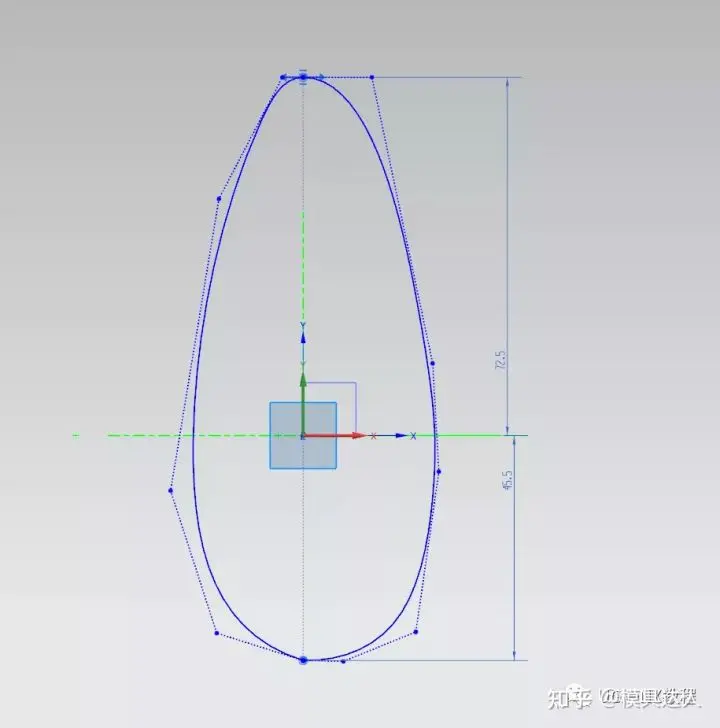

1.打开UG，在XY平面利用草图艺术样条绘制瓜子的轮廓草图，

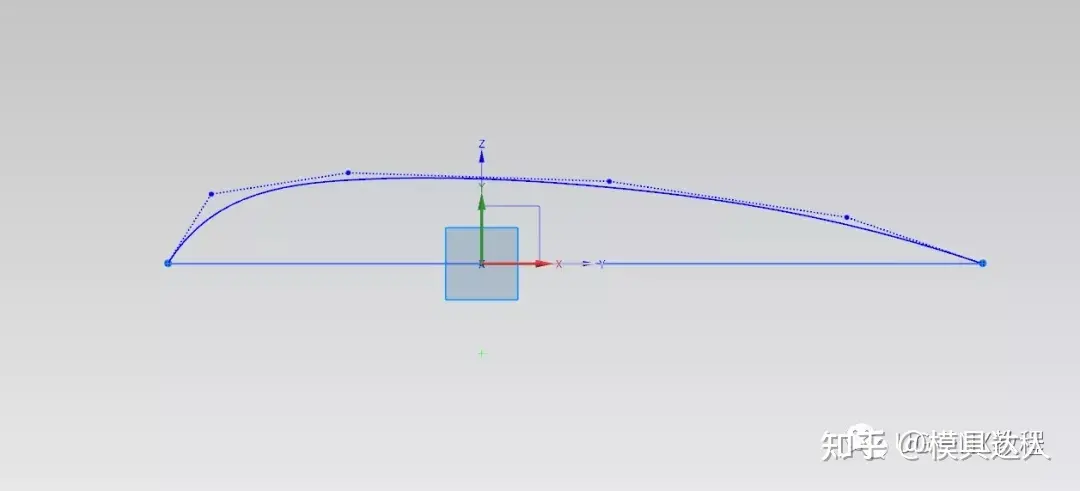

2.再在YZ平面绘制瓜子的侧面轮流草图

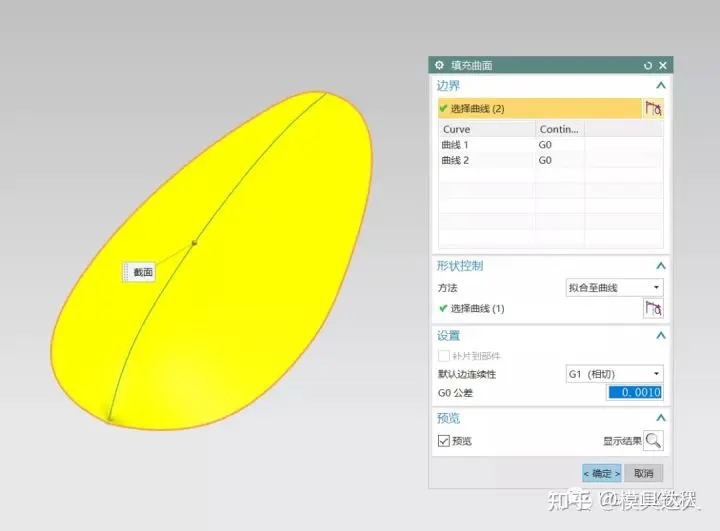

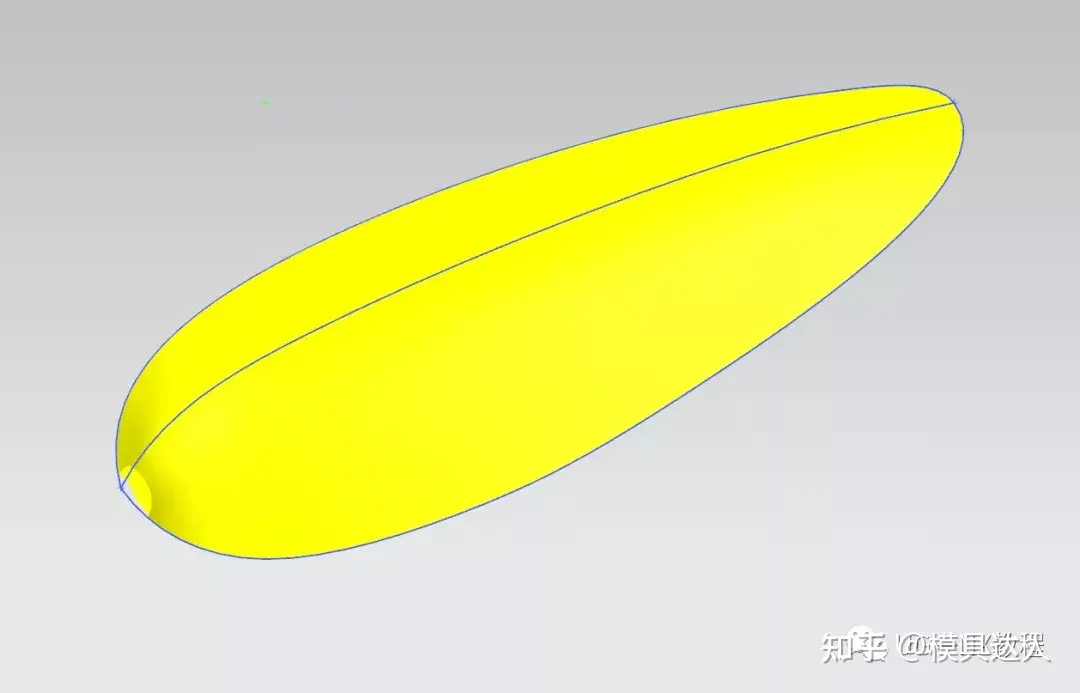

3.利用填充曲面来构建曲面

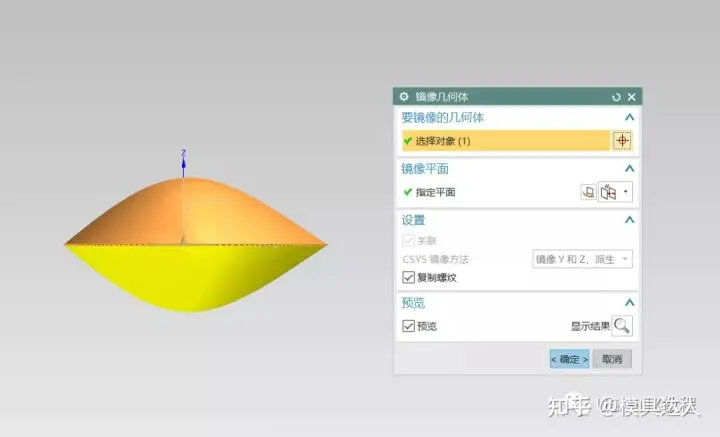

4.将上半部分的填充曲面镜像到下方去

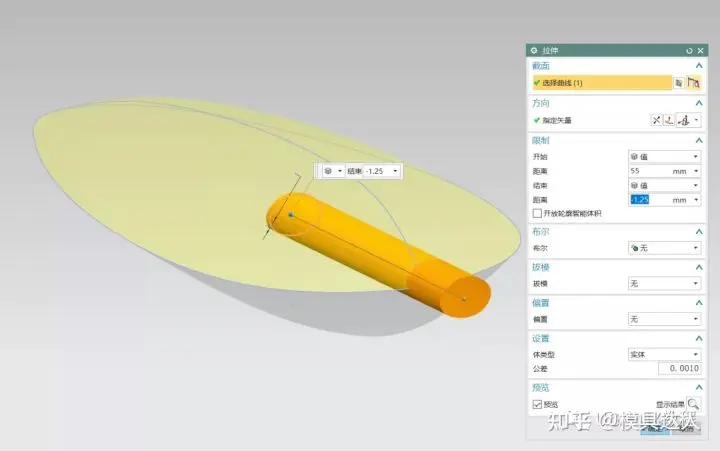

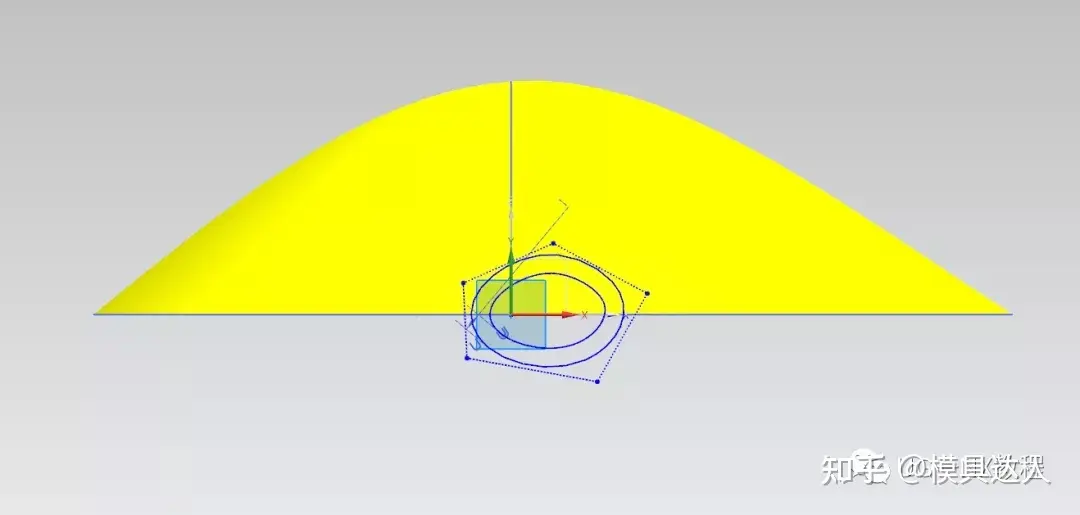

5.瓜子是从向日葵上拔下来的，所以瓜子的底部肯定需要修整一下，接下来在XZ平面随意绘制一个不规则圆环，并进行拉伸外面的轮廓

6.利用拉伸体来修剪两个填充曲面，修剪完成后拉伸体可以删除了

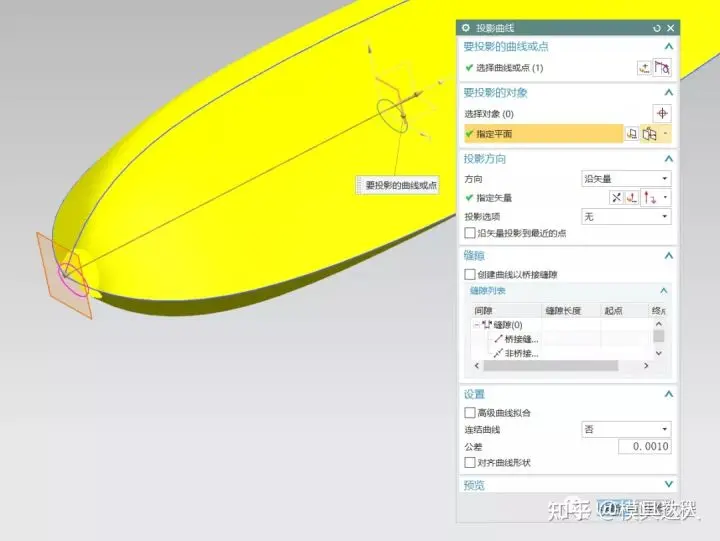

7.在曲线端点处创建基准面然后把步骤5的草图内部圆投影到基准面上

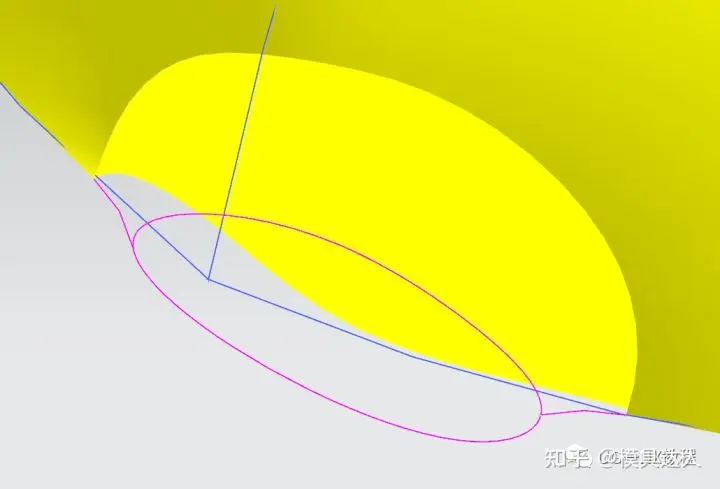

8.找到投影曲线与XY平面的交点，绘制连接到面的两根样条线

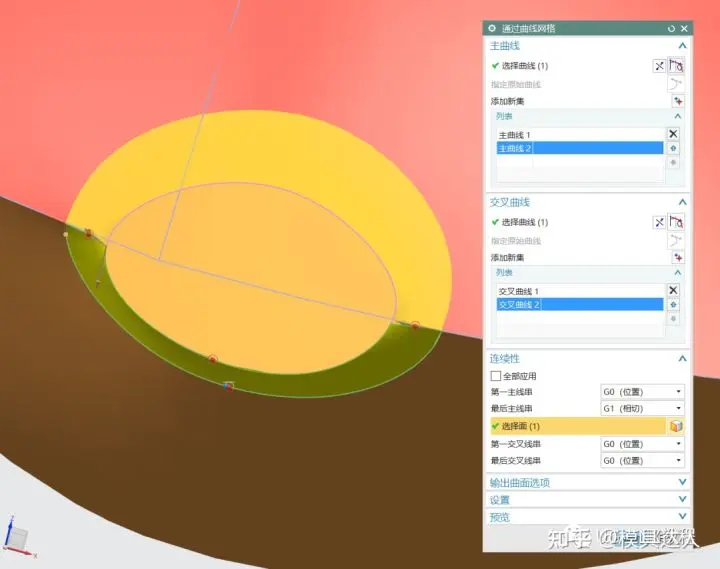

9.利用曲线网格命令做好两个连接面

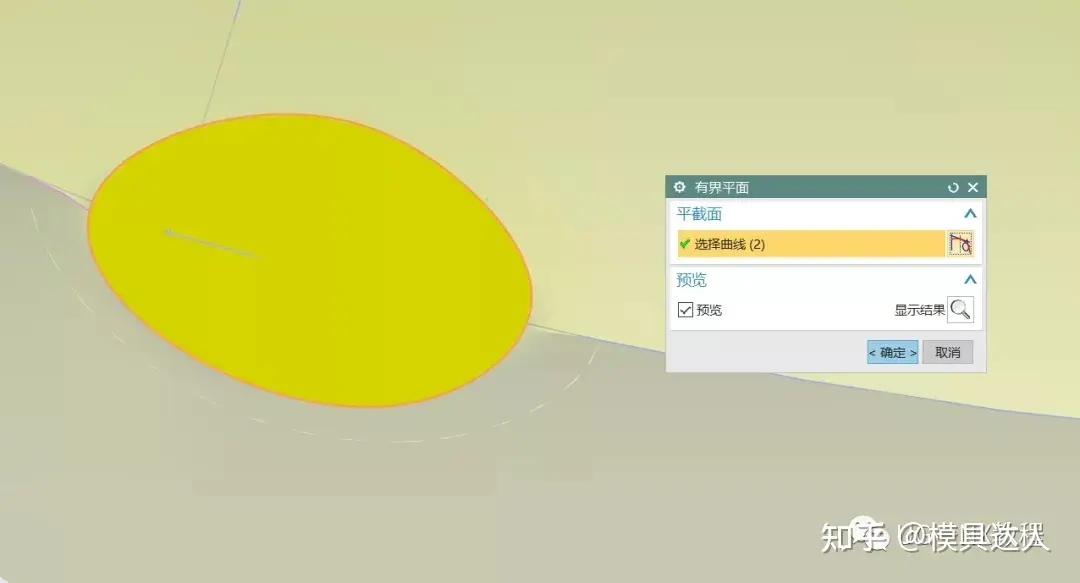

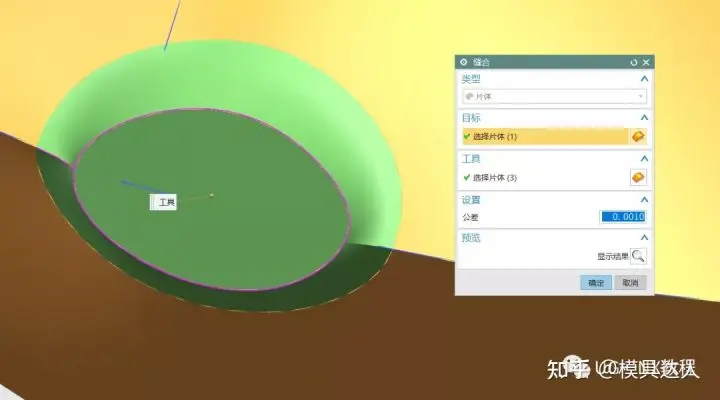

10.做个有界平面让整个区域变成封闭的，然后缝合成实体

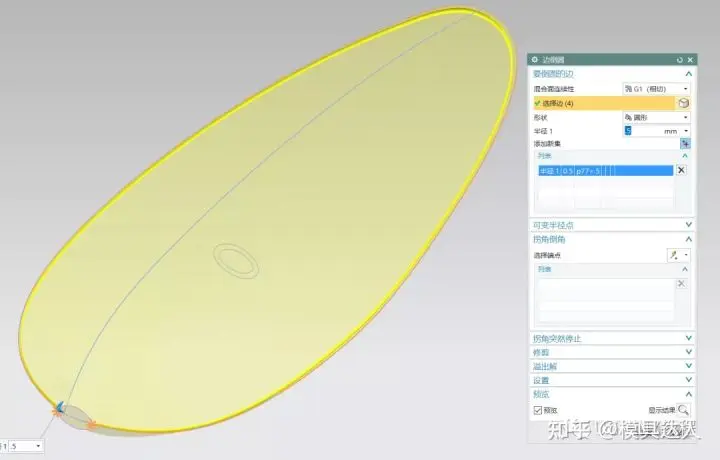

11.倒圆角后抽壳成空心的。

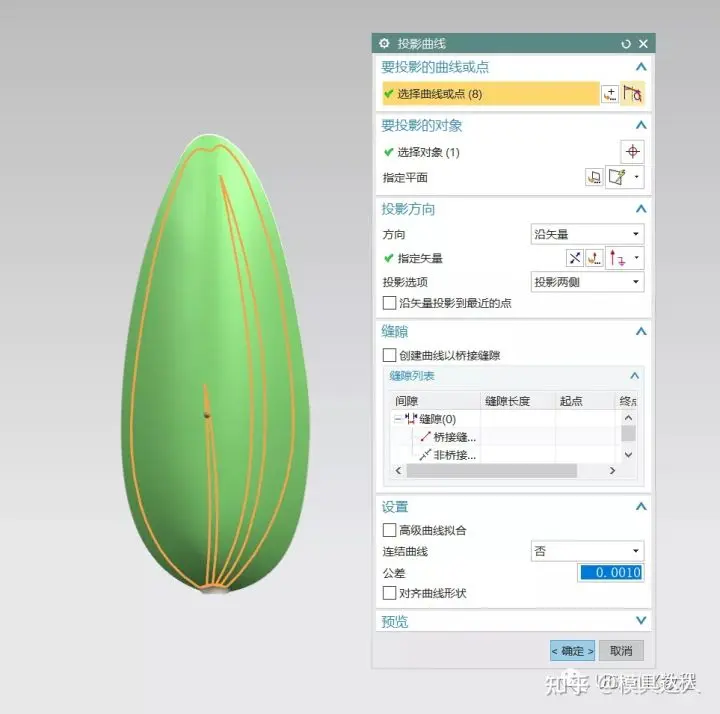

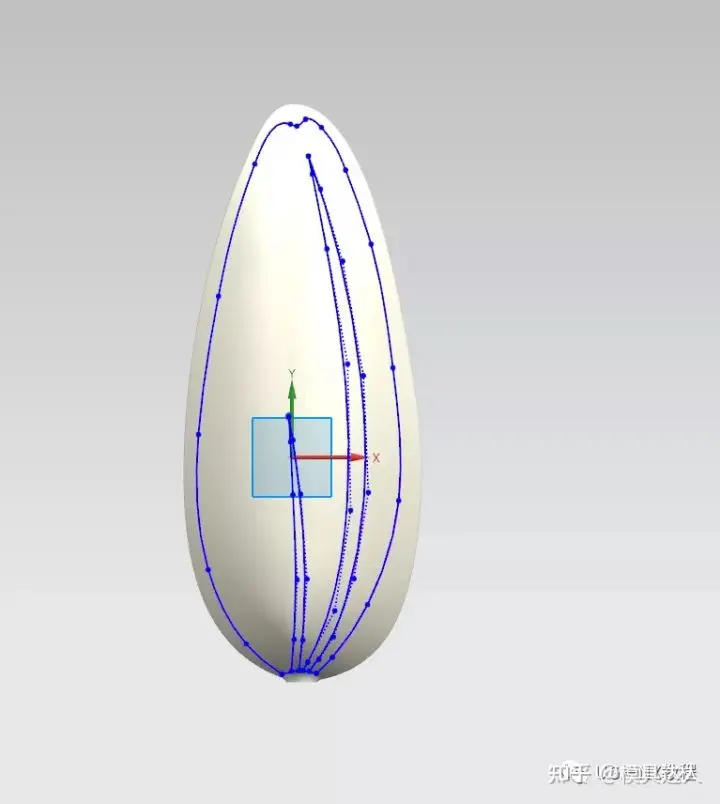

12.瓜子表面有一些纹路，可以绘制草图，然后投影到面上

13.使用分割面命令分割后就能分开染色了

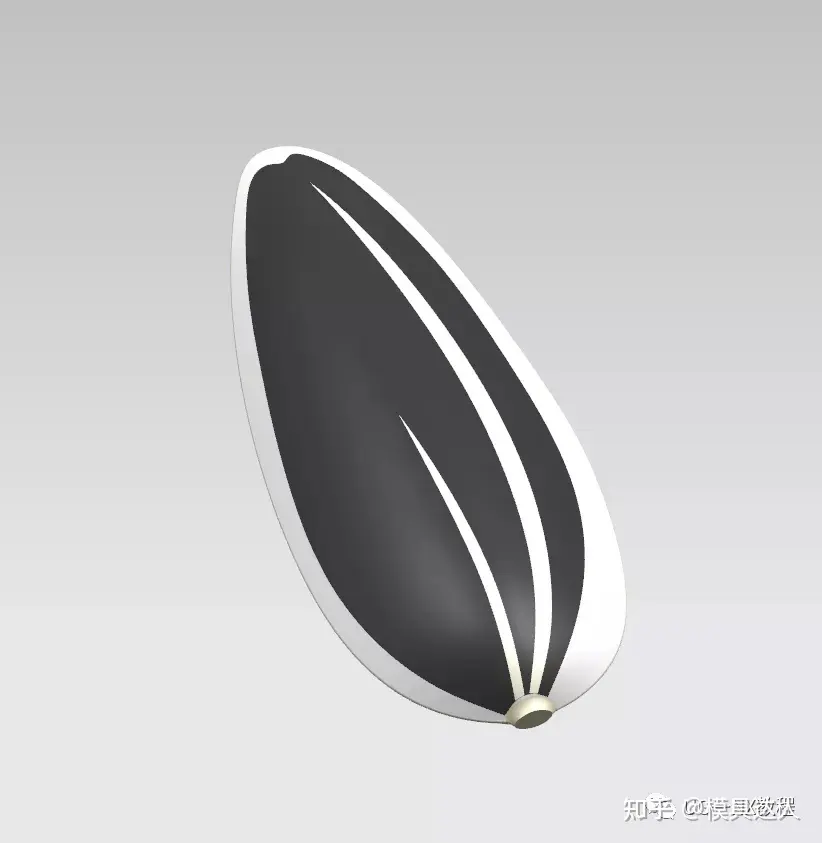

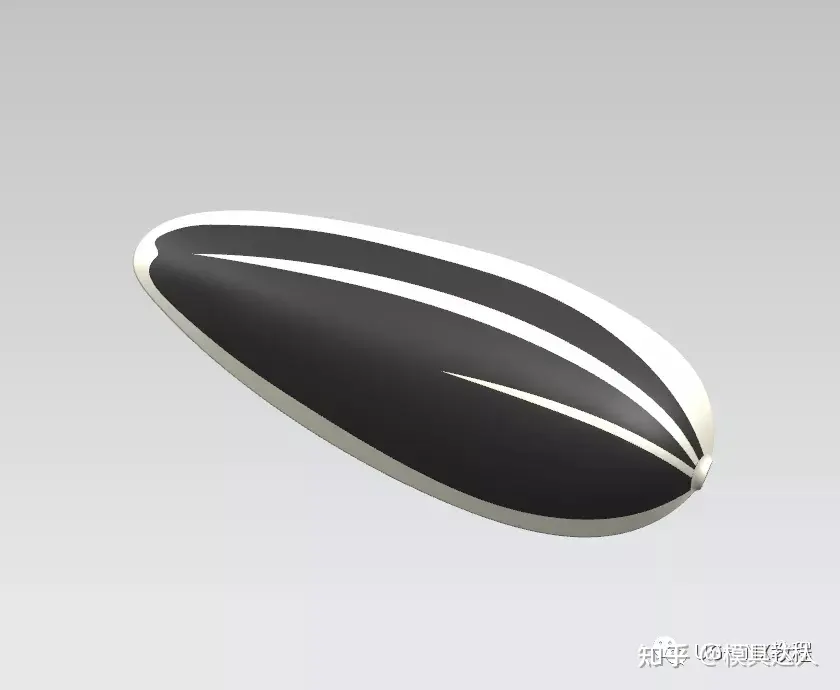

这么一个饱满的葵瓜子模型就完成了，小伙伴们赶紧来试一试吧~
