UG/NX建模挑战：水性笔模型制作

水性笔，中性笔的外观在UG软件中建模，真的不难哦！

中性笔是办公室里非常宝贵的东西，一般买一支笔后就会莫名其妙的失踪，看来太便宜的东西大家都不会好好保管啊

，今天我们来用UG软件学习一遍中性笔模型的画法，选了一个最常见的中性笔模型，来看看有没有难度！

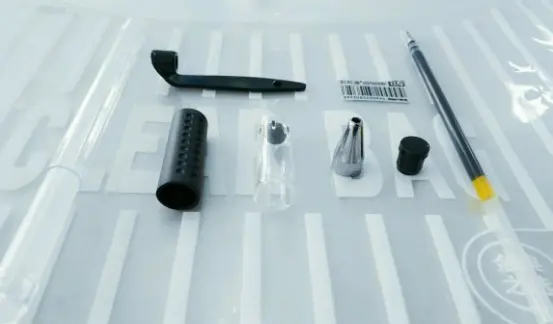

建模过程：

  1.打开UG，绘制笔帽的挂钩草图，进行拉伸

  2.利用拉伸和替换面做出形状

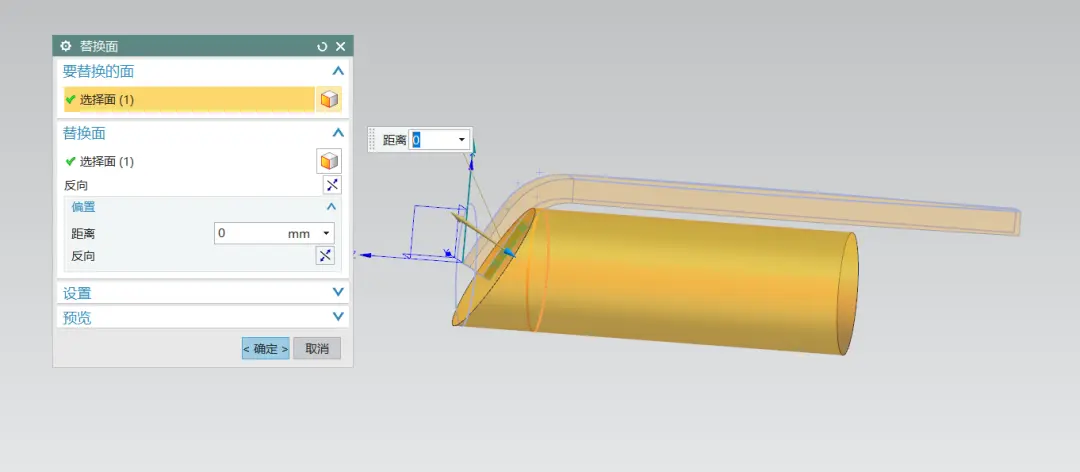

  3.在XY平面拉伸一个直径为50的圆柱，然后使用替换面将它与挂钩相接

  4.拉伸圆柱斜边，与挂钩求和

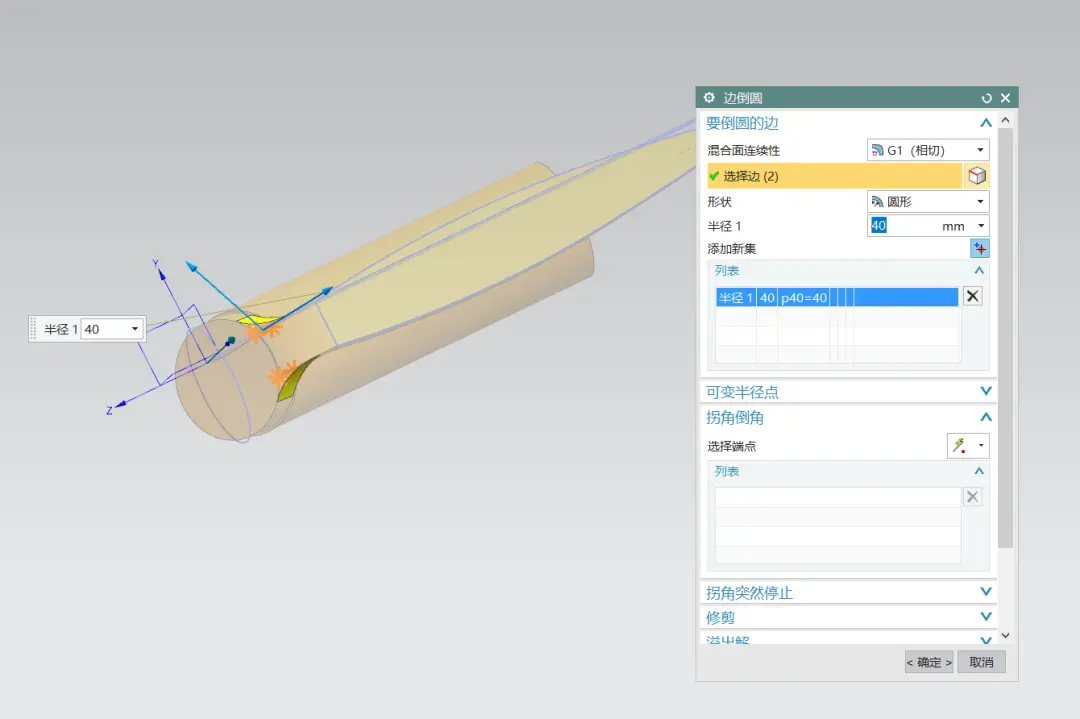

  5.倒圆角后，对笔帽进行抽壳

  6.继续拉伸一个直径为40的圆柱，利用替换面做出笔尖的容器

  接下来绘制笔身

1.拉伸一个圆柱，然后倒斜角与移除面抽壳

  2.拉伸抽壳边，做笔尖套

  3.在拉伸面上绘制草图，继续拉伸与抽壳。

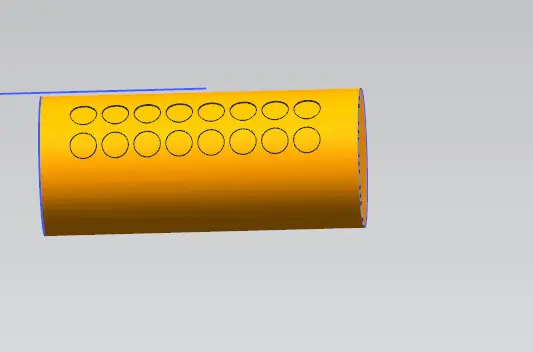

  这就是笔身上的防滑套，在防滑套上绘制草图一个直径为10的圆

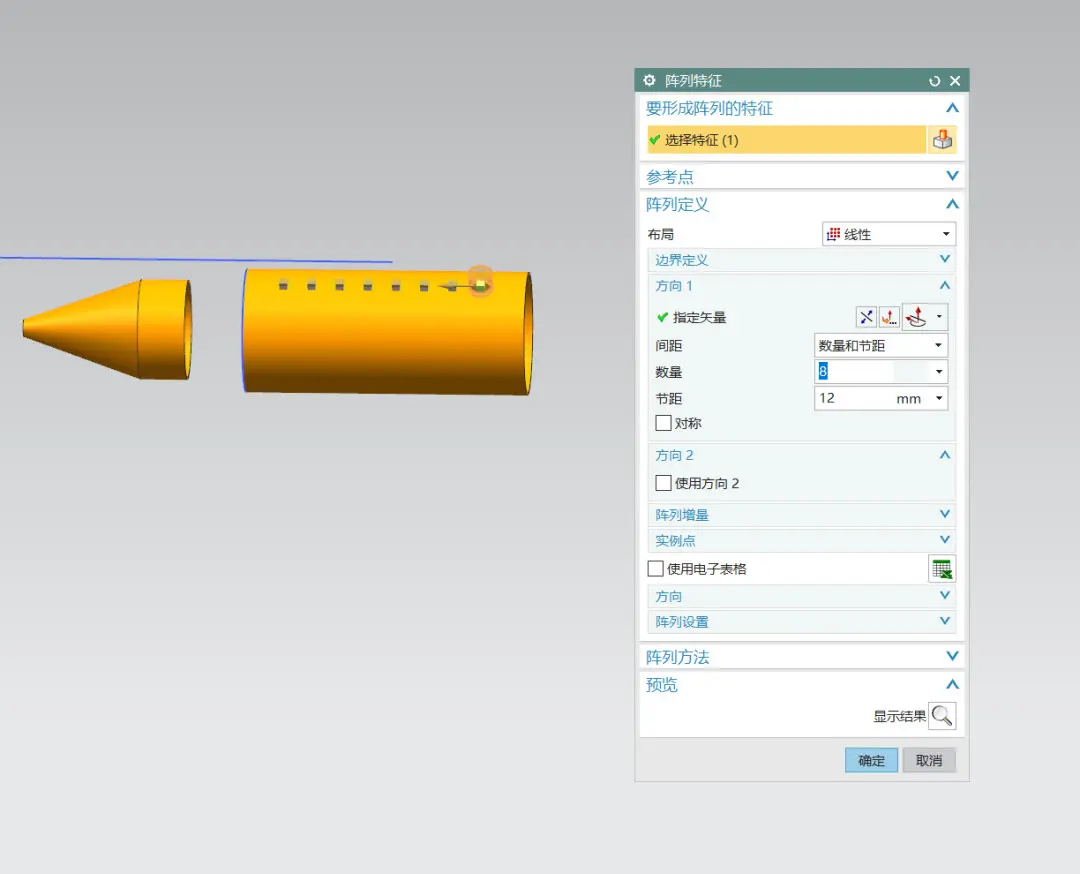

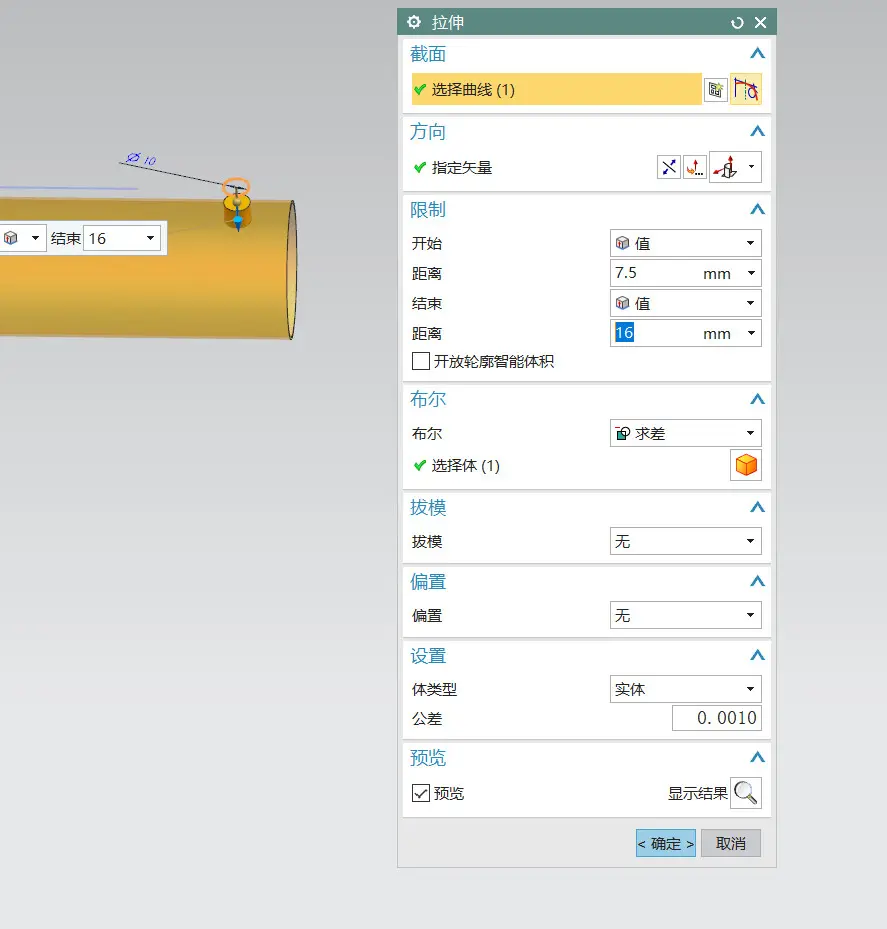

  进行拉伸求差，然后进行阵列。

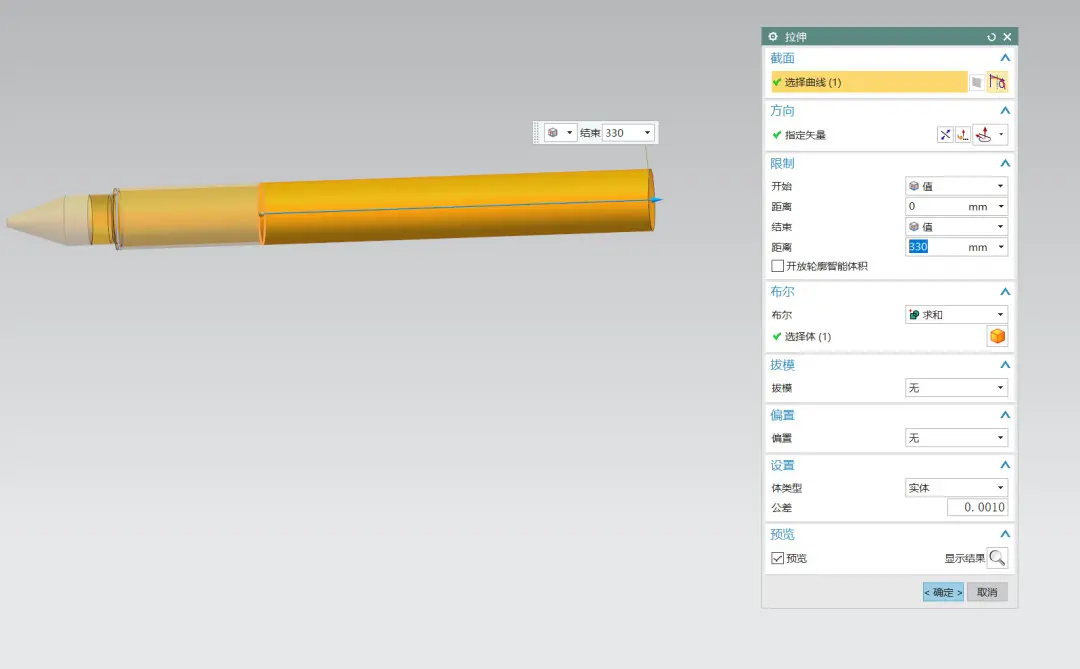

  4.接下来拉伸完笔身的剩余部分

笔端最后的部分也是拉伸，没有什么难度

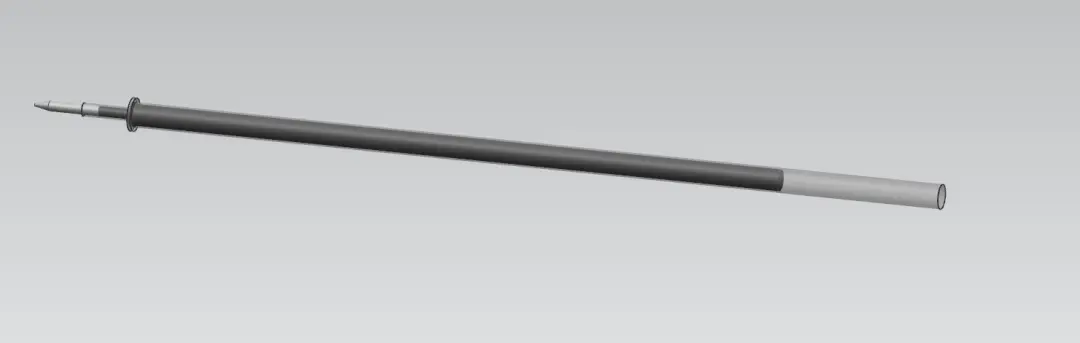

  最后我们来绘制笔芯，也是拉伸倒斜角抽壳，也是非常简单。

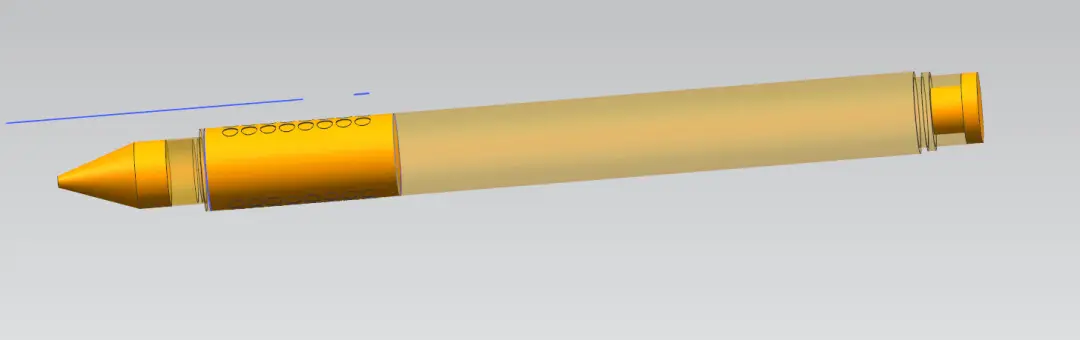

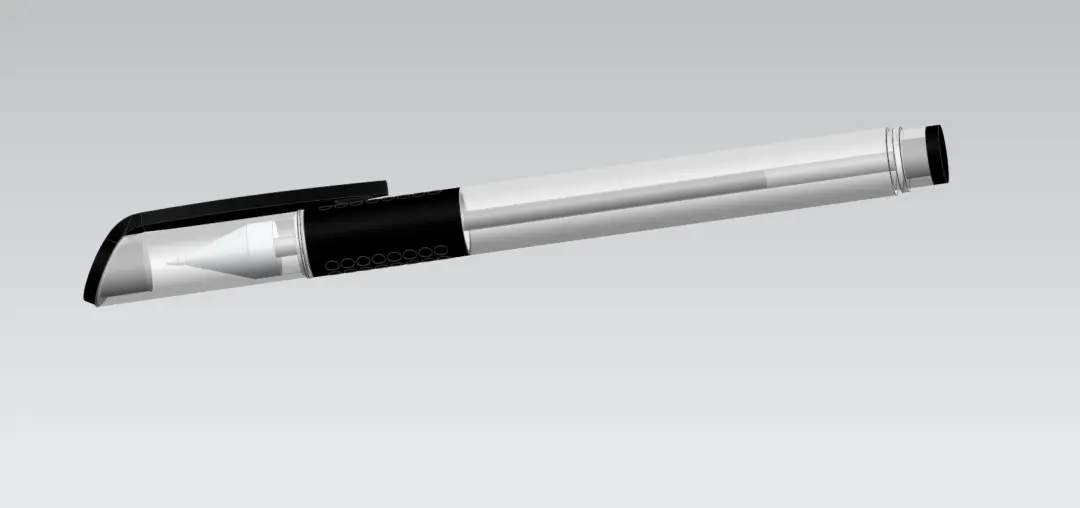

  将笔帽，笔身，笔芯三部分用同心约束即可轻松装配在一起，水性笔模型就完成了，其他的一些细节大家可以自由添加了！

喜欢记得关注up主哦！需要ug学习资料可以看图领取！
