UG NX逆向建模：一键生成浮雕的高效方法

UG软件中如何快速生成浮雕模型，吾思教育今天教大家使用3d纹理这个命令来做浮雕，需要注意的是，需要准备一张专门的图片，一般图片不行，因为它是通过颜色来显示高度，这样软件才能识别出高低落差，有浮雕的效果。

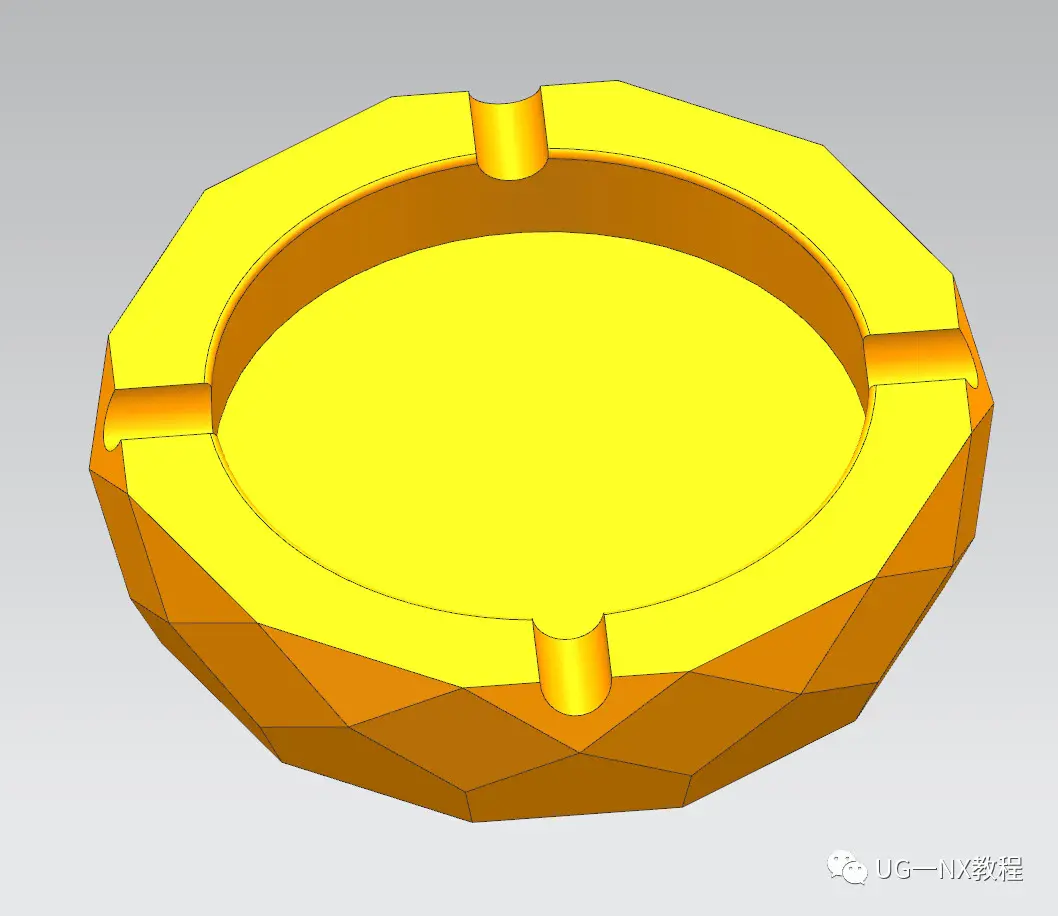

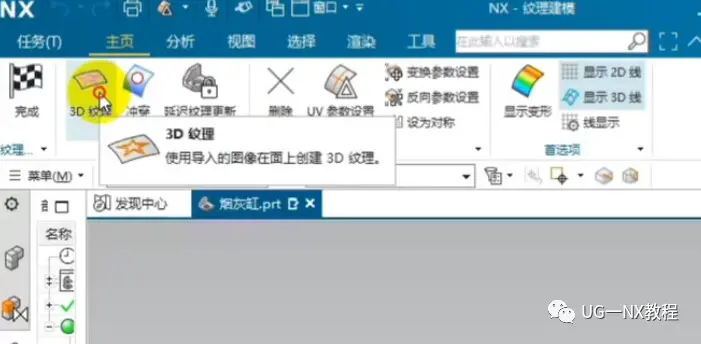

  接下来准备模型，进入3d纹理命令

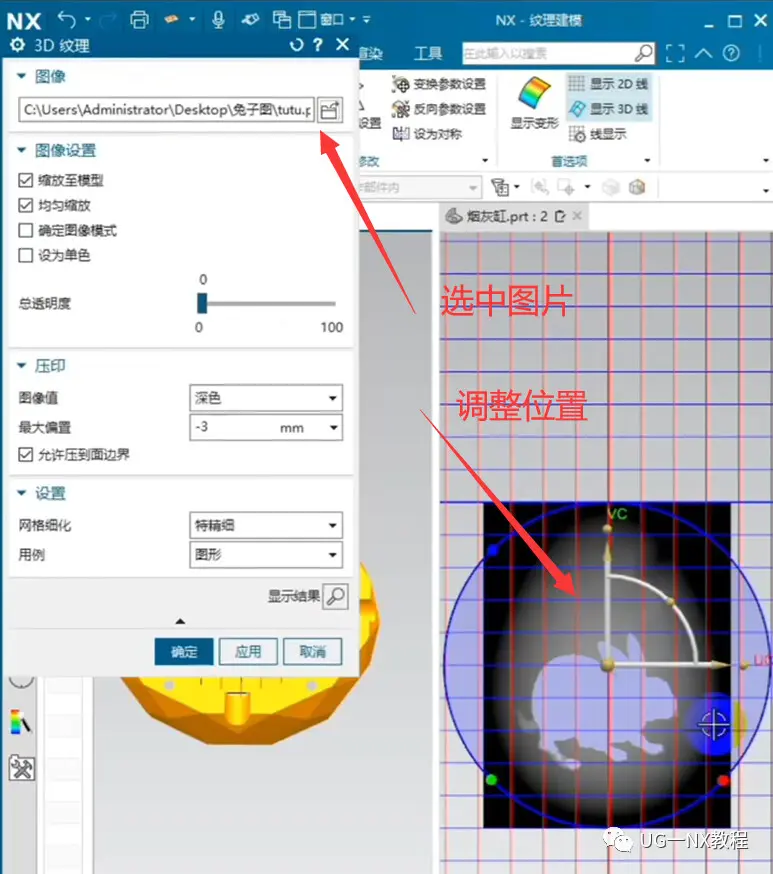

 导入准备好的图片，调整浮雕在面上的预览位置

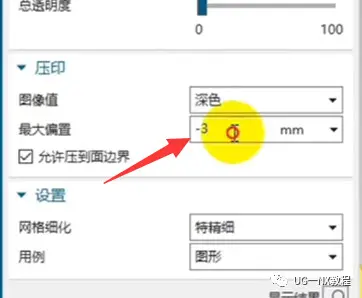

  这个压印负数为凸起，正数为凹陷。

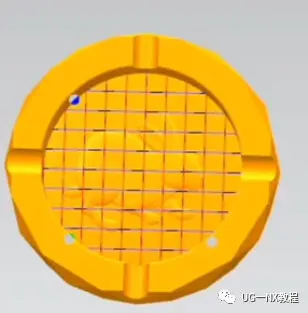

  这样就会出现预览图了

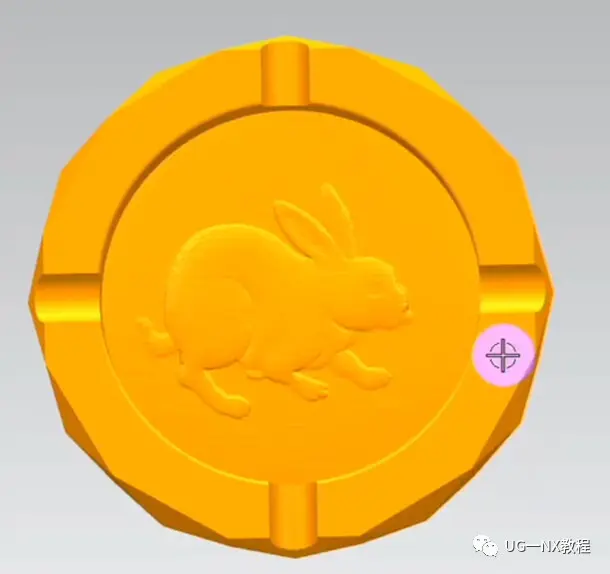

  觉得没问题就完成模型，回到建模模块。

  此时的模型属于收敛体，只能进行加工使用，做模具还得逆向建模成实体，有了收敛体做逆向是非参简单了，需要学习UG逆向建模做出光滑标准浮雕。
