UG/NX立体五角星：一步建模的高效方法

平面的五角星如何绘制大家应该都知道，但是立体五角星的绘制方法很多人就不是很清楚了，如果我告诉你从绘制草图到立体五角星的实体出来，部件导航器中只会出现一个特征你信不信？一起来看看这个超简单的立体五角星的绘制方法吧~

建模方法：

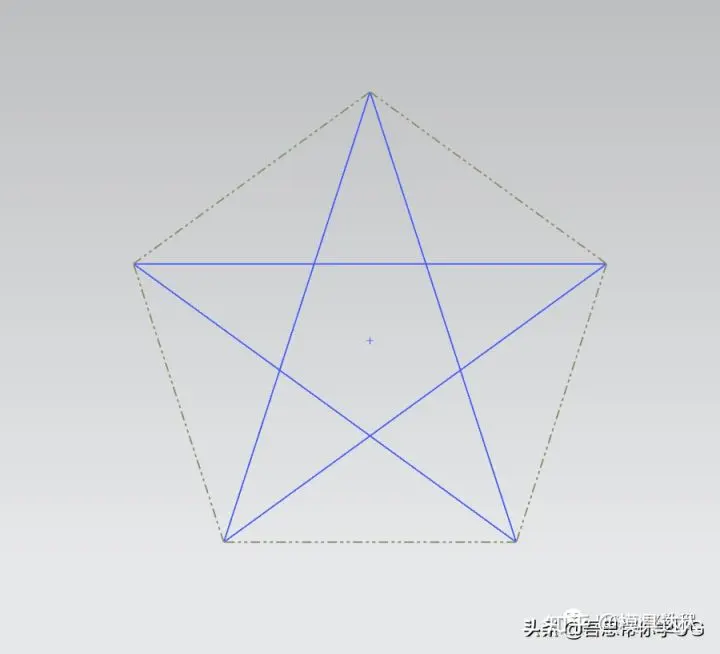

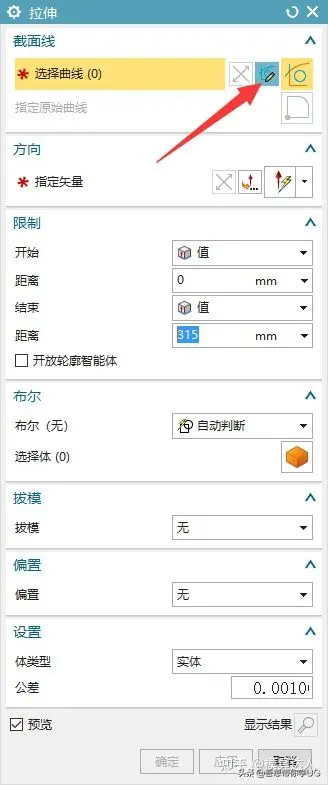

1、打开UG的拉伸命令，点击这里绘制正5边形的草图，连接对角线后点击完成草图

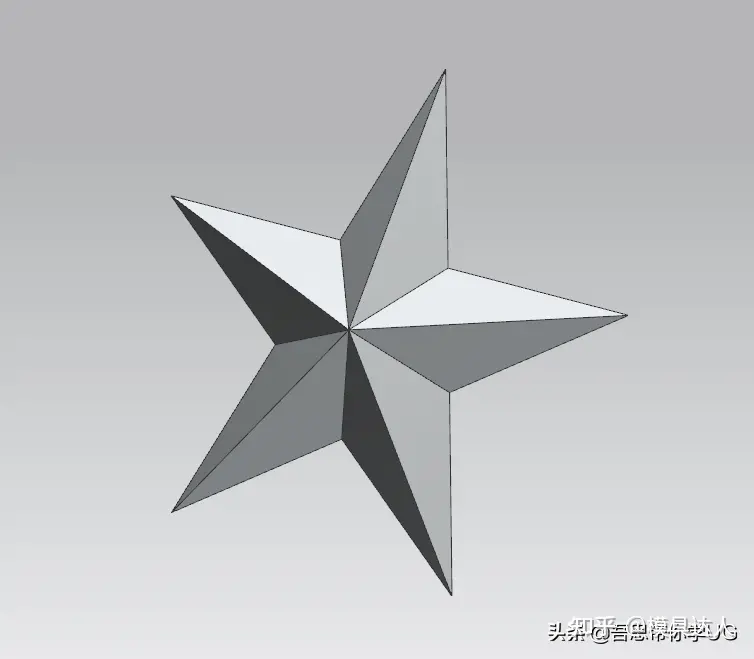

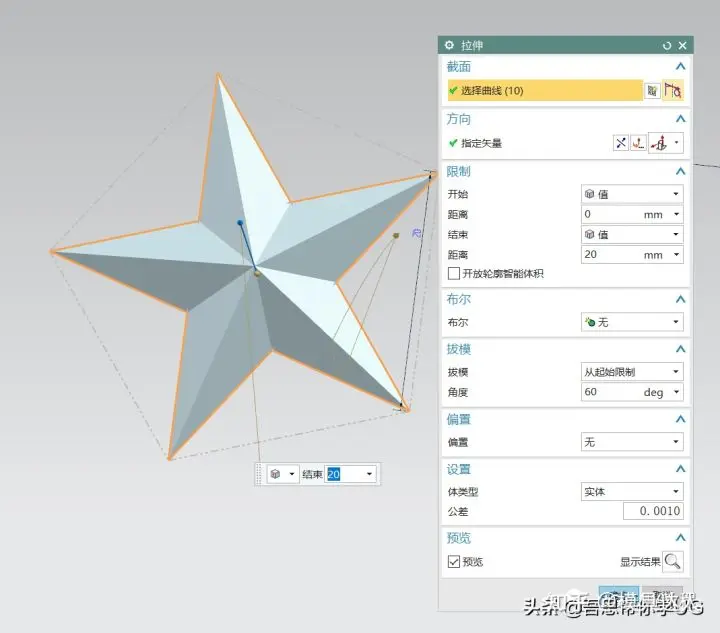

2、设置好拉伸的距离后，在拉伸命令中就有拔模的选项，设置好角度即可一步搞定。

甚至你还能进行对称拉伸，然后拔模方式也改为 从截面—对称角 就行，这样就能得出一个对称的立体五角星样式了，省去了镜像的步骤。

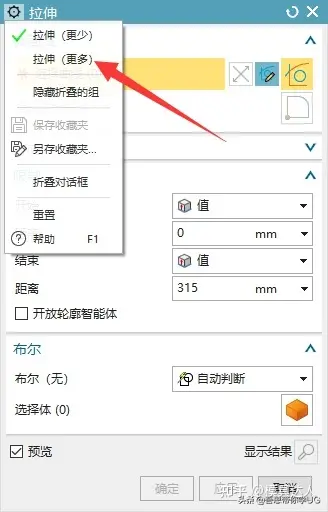

如果你的拉伸命令中没有拔模这个选项的话，只需要点击菜单对话框的左上角齿轮，点击更多即可

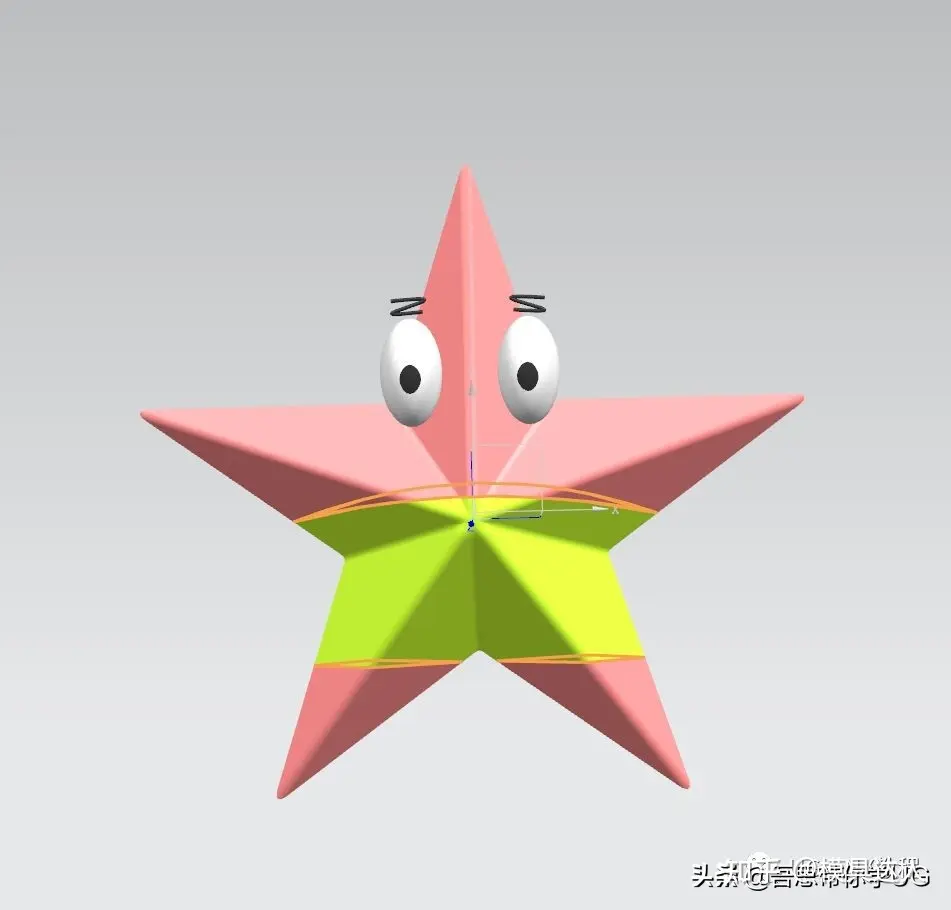

或者玩点花样的，把五角星改装成派大星？虽然有点抽象，但是还是看得出它是派大星！

加点特技，Duang的一下就好了，具体教程可以在公众号搜索UG派大星哦~

    那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
