NX-CMM星型探针建立方法

适用版本：NX11以上

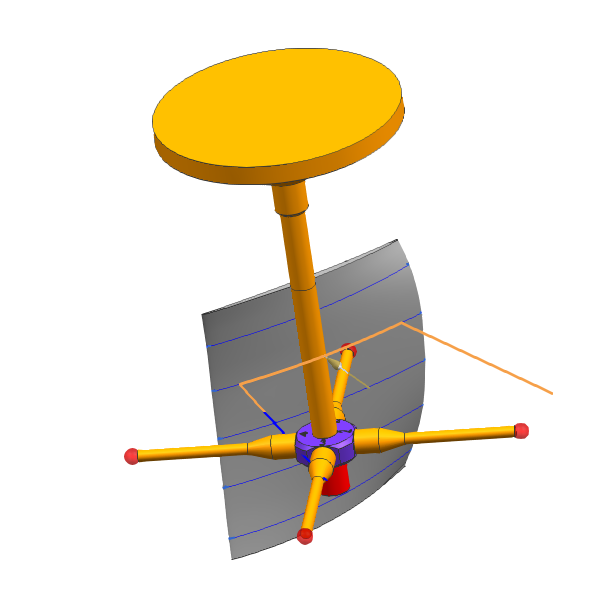

星型探针因具有多个跟踪点，在检测编程中能够快速切换跟踪点，因此在测量工件倒扣位非常有优势。如下图1所示叶片轮廓扫描编程使用了星型探针的4个跟踪点，从而避免了只有一个跟踪点的探针要切换4种测量状态的低效率。星型探针只有正确创建和设置才能在编程中使用，本文将介绍星型探针的创建方法。

图1

具体步骤如下：

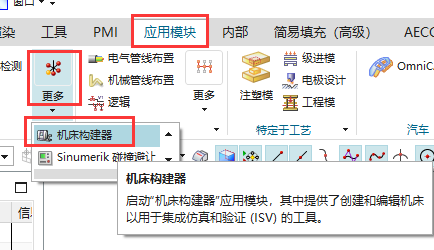

1、在NX建模模块下绘制好星型探针的3D模型图，然后再切换到模块“机床构建器”，如下图2所示。

图2

2、在机床构建器模块下，在对象“NO_NAME”上右击，执行插入→机床组件，如下图3所示。

图3

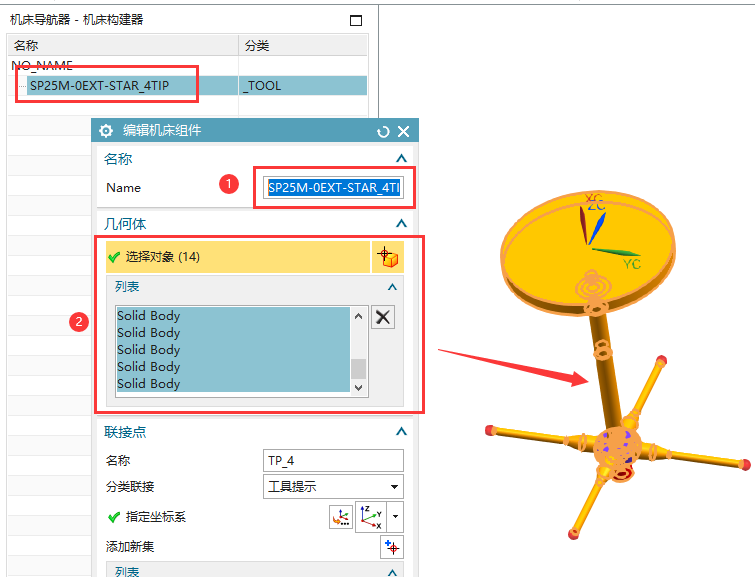

3、将机床组件正确命名，如下图4的SP25M-0EXT-STAR_4TIP，然后将几何体对象全部选中。

图4

4、将“刀具安装点”设在探针顶面，如下图5所示。

图5

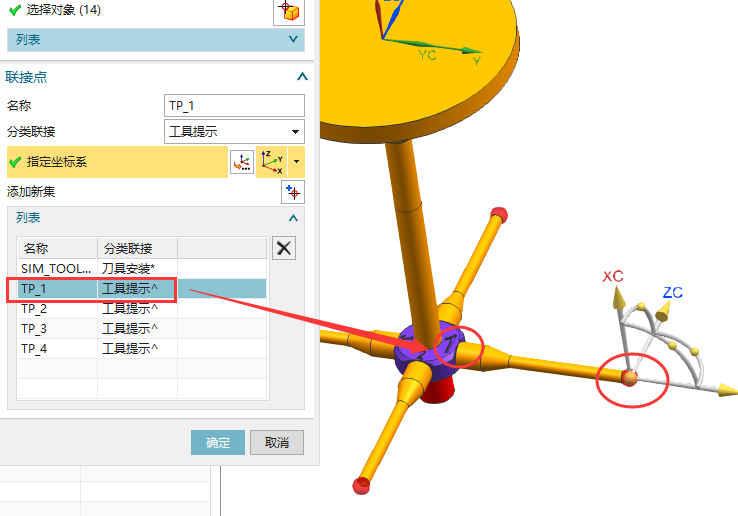

5、将4个探针头都分别设立4个“工具提示”，为了方便编程时调用对应的探针头，建议用户在建模时对探针头进行编号，如下图6所示，TP_1对应的方向刻有字符1。

图6

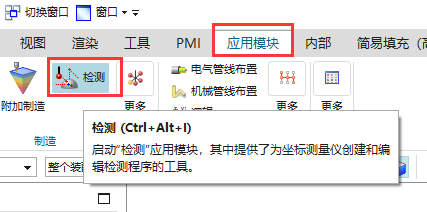

6、执行应用模块→检测，将在检测模块环境下继续设置探针。

图7

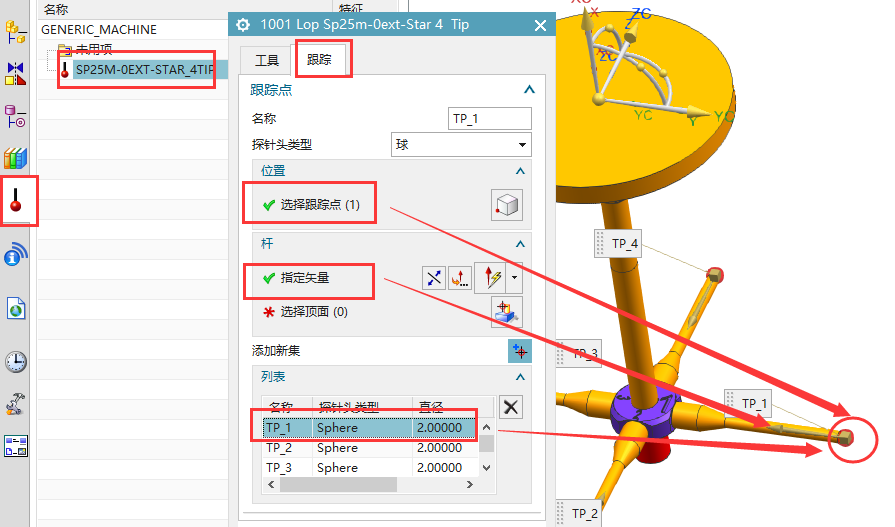

7、在检测模块环境下双击探针，进入探针节点的“跟踪”选项卡，分别对4个探针设置跟踪点，此时要注意跟踪点的名字要跟步骤5的“工具提示”名字要一至，比如都是TP_1，如下图8所示。最后保存设置重启NX，星型探针即可使用。

图8
