NX CAM成型刀建模并导入刀具库步骤

适用版本：NX953以上版本

在NX软件中，可以将Auto CAD等设计的二维非标刀具直接导入，快速转换成三维模型，并且可以将实体模型导入到NX软件刀具库中，方便编程和仿真调用，方法如下：

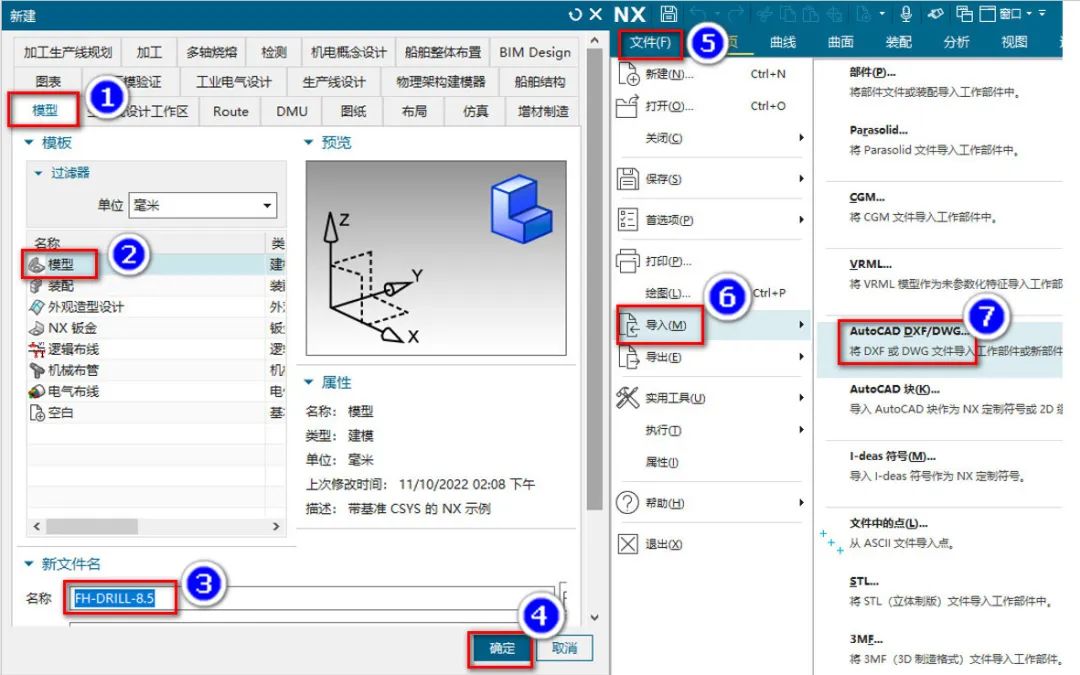

第一步：将AutoCAD的二维刀具图导入到NX中，新建一个刀模型，名称命名为这把刀具的名称，选择【文件】-【导入】-【AutoCAD dxf/dwg】命令，如图1所示：

图1

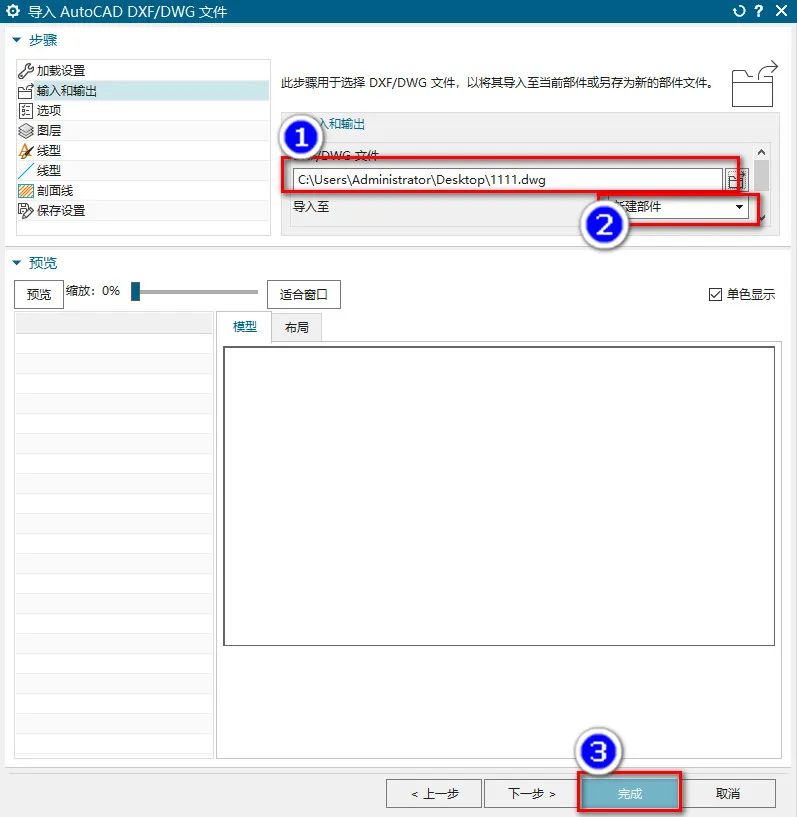

第二步：在弹出的导入对话框中浏览AutoCAD刀具图纸，将导入至参数设置为【当前部件】，然后单击【确定】按钮完成导入，如图2所示：

图2

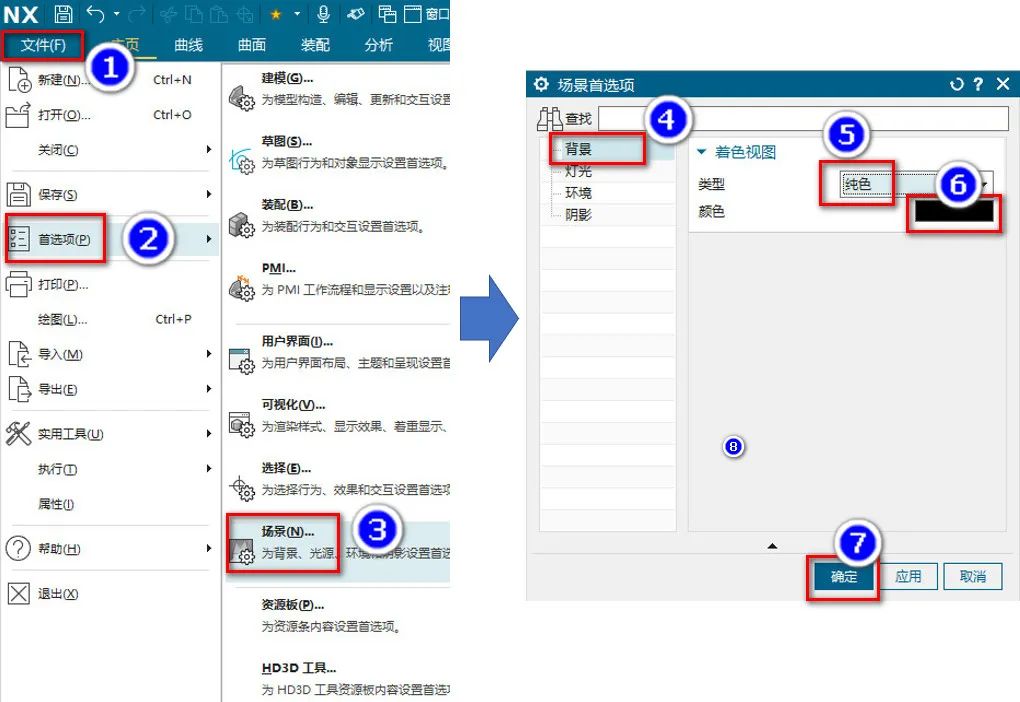

第三步：收于AutoCAD图纸线形是彩色的，在导入NX后白色的线条和NX背景色一样，看不到了，因此需要调整NX的建模背景为黑色，与AutoCAD一致，选择【文件】-【首选项】-【场景】菜单，在弹出的场景首选项对话框中选择【背景】将着色视图类型改为【纯色】，颜色改为【黑色】然后单击【确定】按钮，完成背景色设置，如图3所示：

图3

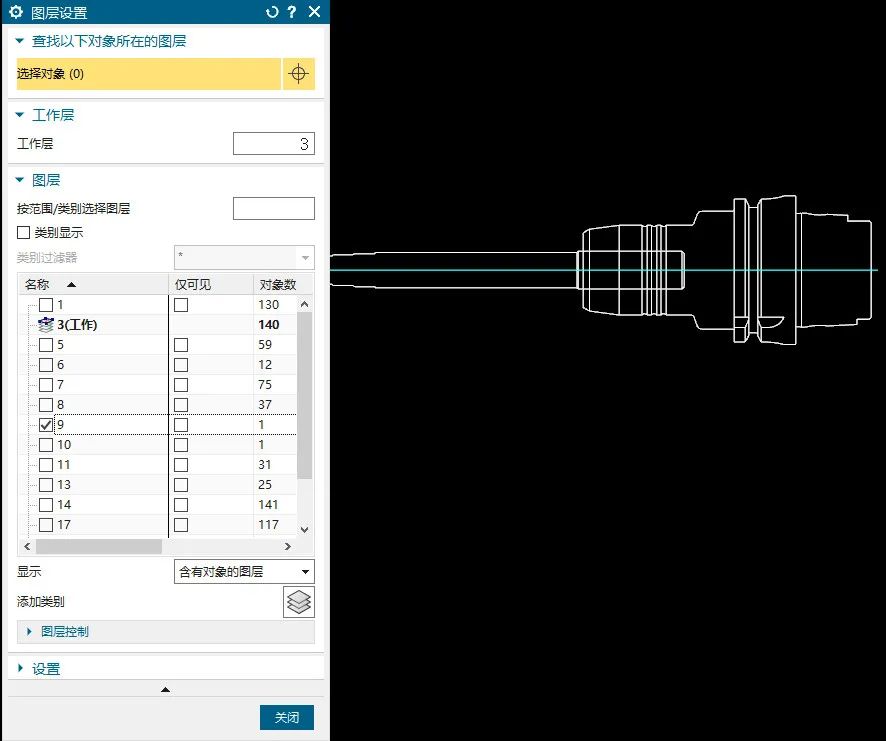

第四步：按快捷键Ctrl+L打开图层设置对话框，将刀具和刀柄的轮廓线图层显示出来，其作图层调整为不显示，如图3所示：

图4

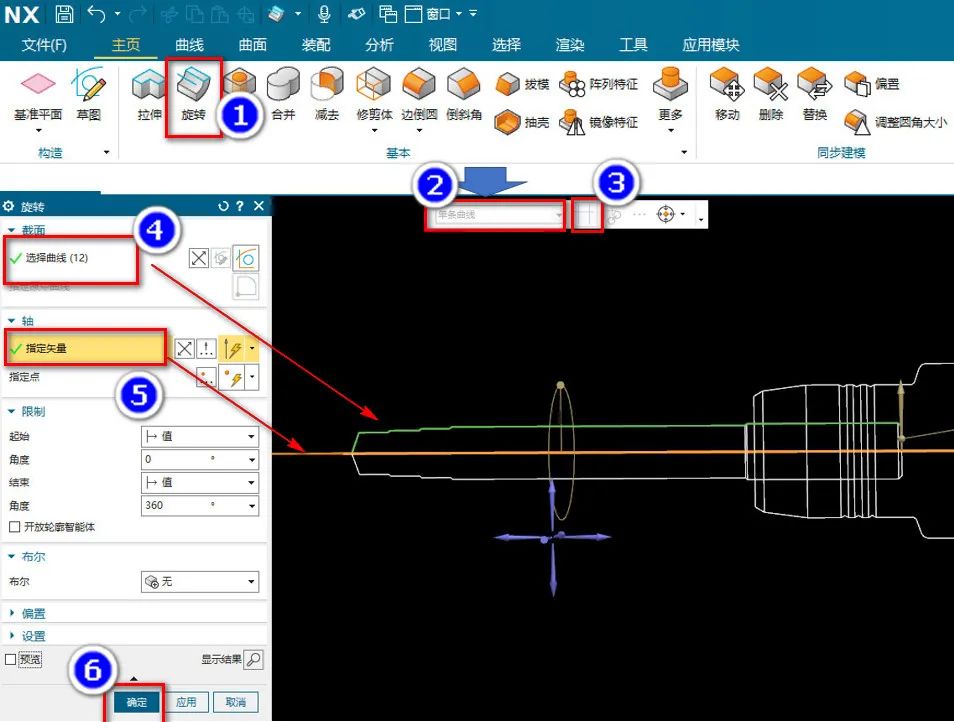

第五步：在建模工具条中选择【旋转】命令，在过虑框中选择【单条曲线】，激活【在相交处停止】命令，选择图5中的绿色线条为截面线，选择图5中的黄色线条为旋转矢量，如图5所示：

图5

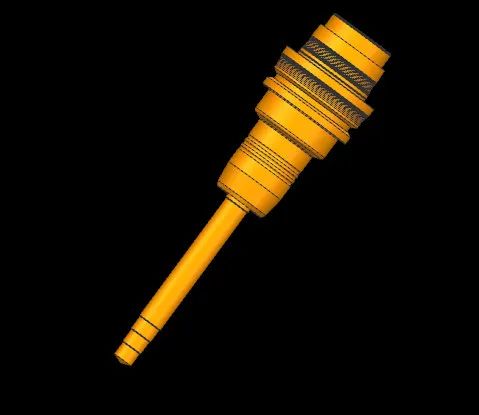

第六步：使用同样的方法将刀柄也旋转成实体，结果如图6所示：

图6

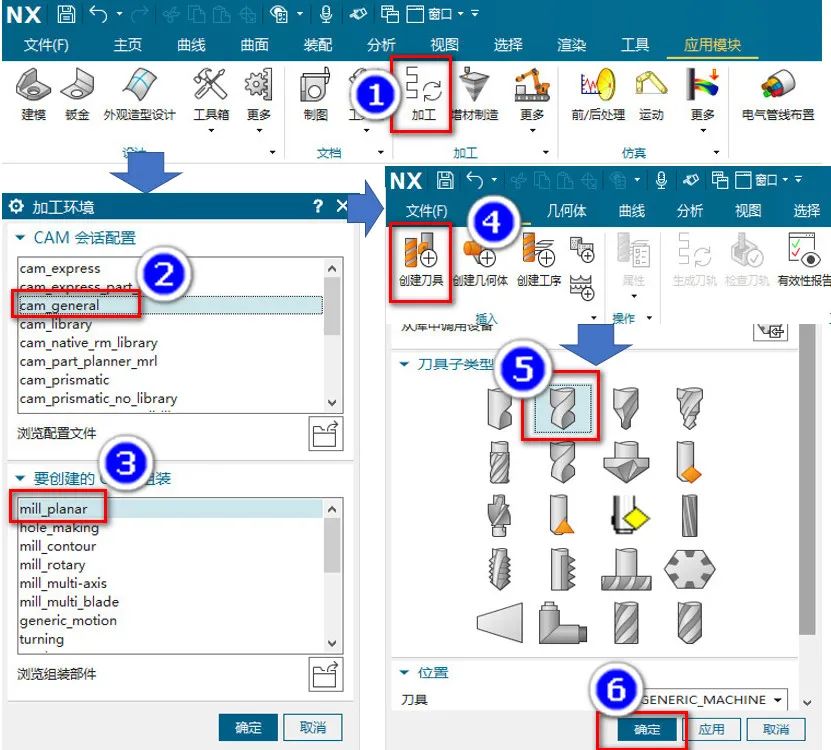

第七步：切换到CAM模块中，创建一把同类型的刀具，刀具的尺寸和复合钻最小的直径相同即可，如图7所示：（注意：这里定义的参数化刀具尺寸不要大于实体刀具的尺寸）

图7

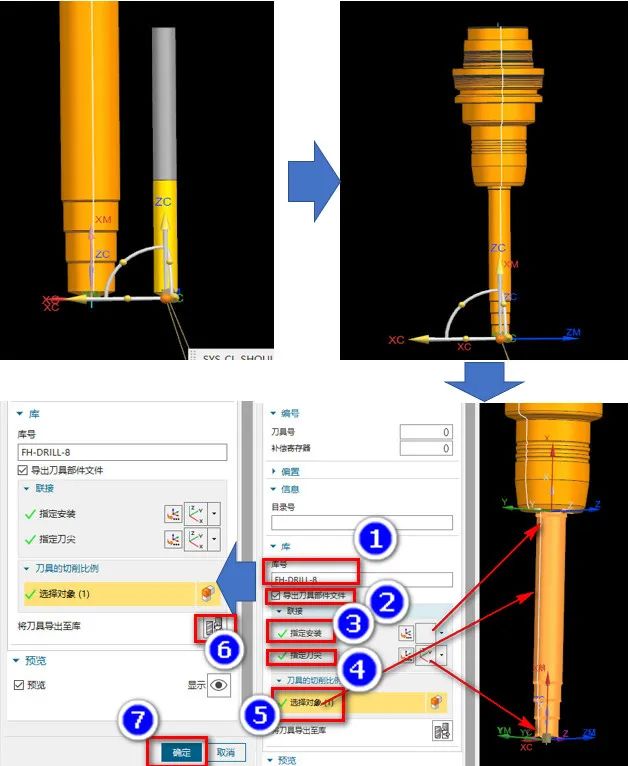

第八步：将上一步创建好的刀具方向和位置调整到与刀具的实体模型相重合，展开刀具参数中的库参数组，在库号中输入刀具的名称，勾选【导出刀具部件文件】选项，指定刀具安装链接，指定刀具跟踪点（指定刀尖）注意坐标系的X轴方向为刀具安装方向；点击【将刀具导出至库】按钮，如图8所示：

图8

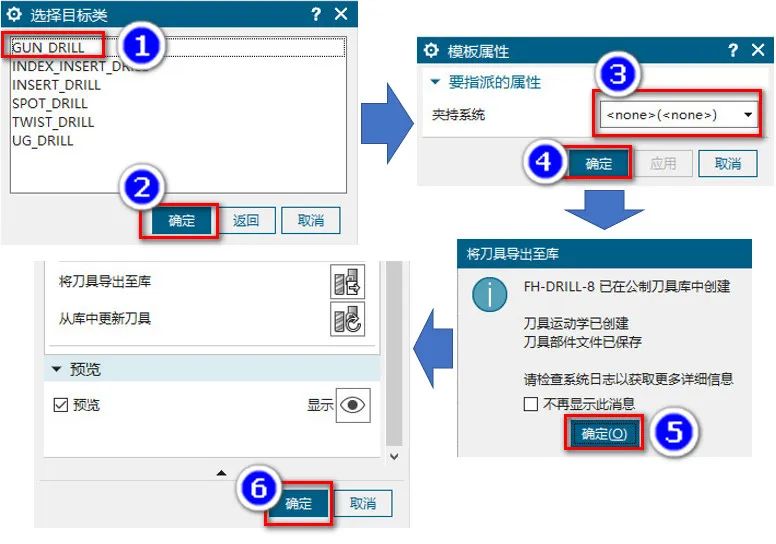

第九步：在弹出的选择目标类对话框中GUN_DRILL类，然后单击【确定】按钮，在弹出的模板属性对话框中选择夹持系统为【none】，单击【确定】按钮，可以看到弹出的提示信息，刀具已经在库中创建，并且已经建立了运动学模型，单击【确定】按钮返回刀具定义对话框，再单击【确定】按钮完成刀具导放，如图9所示：

图9

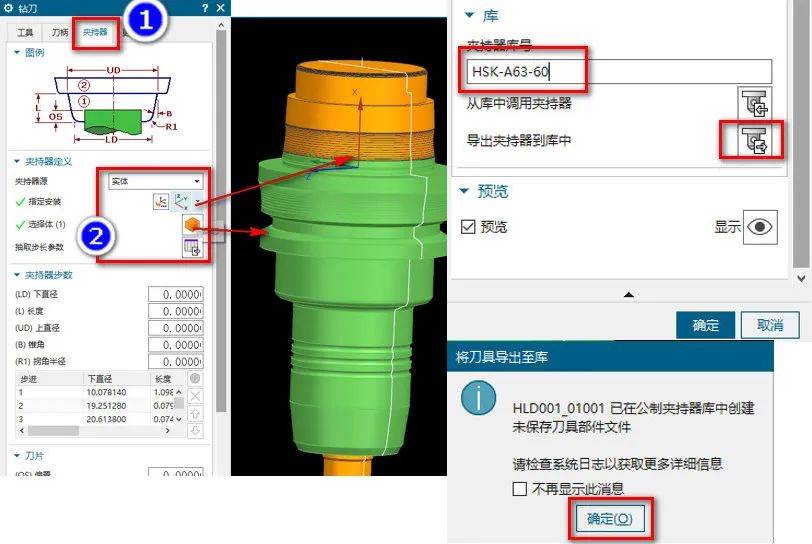

第十步：切换到夹持器选项卡，展开夹持器定义参数组，将夹持器源参数设置为【实体】，指定刀柄的安装坐标系，选择刀柄实体，也可以单击【抽取步长参数】按钮（点击以后可以看软件按照实体刀柄的参数创建了一个参数化刀柄），在刀具参数对话框中，展开库参数组，输入刀柄名称，单击【导出夹持器到库中】按钮，在弹出的提示信息中可以看到夹持器已经被导入到夹持器库中，在刀具参数对话框中单击【确定】按钮，完成夹持器导入，如图10所示：

图10

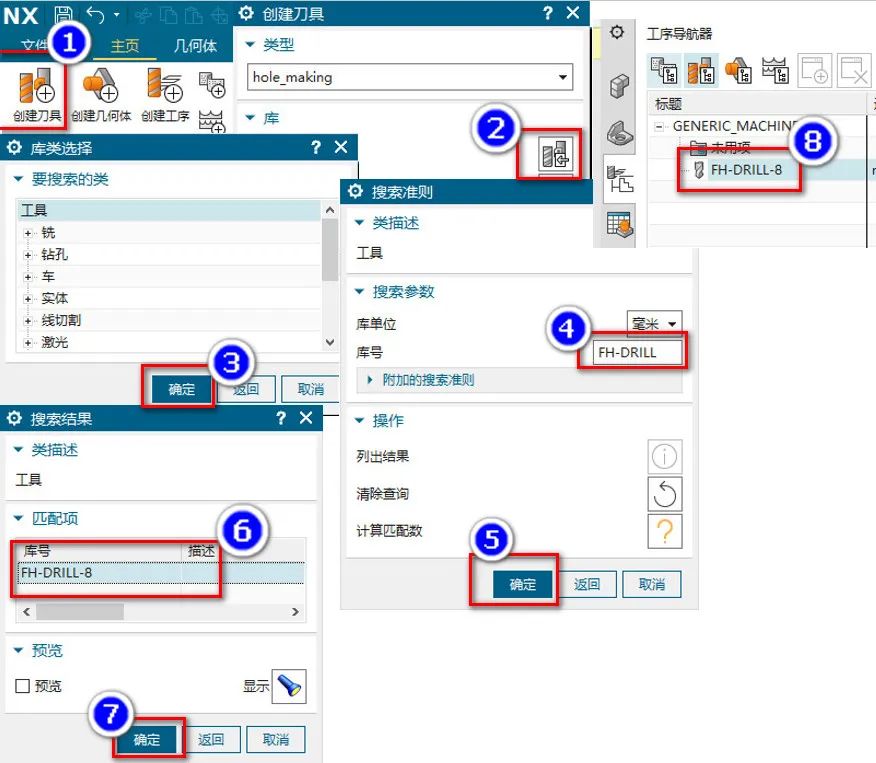

第十一步：打开任意测试模型，进入加工环境，单击【创建刀具】按钮，在弹出的创建刀具对话框中选择单击【从库中调用刀具按钮】，在弹出的库类选择对话框中单击【确定】按钮，在单出的搜索准则对话框的库号中输入刀具名称，单击【确定】按钮，可以看到之前导入的刀具被搜索出来了，选择这把刀具，单击【确定】按钮，这把刀具就从库中调用出来了，在工序导航器的机床视图中选择这把刀具，在视图区域会看到这把刀具的实体模型，如图11所示：注意：这种方法导入的刀具实体刀具参数刀具尺寸不一致，因此只适合于成型刀，在模拟仿真时要将刀具显示状态调整为装配才是准确的。标准铣刀入库时见议将刀具参数和实体模型相匹配。

图11
