NX CAM中批准的巧妙应用


适用版本:NX


在使用NX进行编程的过程中,经常涉及到模型的更改,比如某处需要设计进行更改,或者为了便于生成理想的刀路对模型进行工艺性的修改(前提是不破坏模型总体形状),如图1所示。


NX CAM中批准的妙用

图1


图1中红色标记区域的曲面并没有光顺连接,如果此时需要对暗绿的区域进行单独加工,由于曲面本身衔接不理想,那么必然导致刀路也不会太理想,如图2所示。


NX CAM中批准的妙用

图2


一般情况下进行刀路编制的时候,为了能够生成理想的刀路,就需要对此处进行工艺性的修改,比如对曲面进行重新分割,如图3所示。


NX CAM中批准的妙用

图3

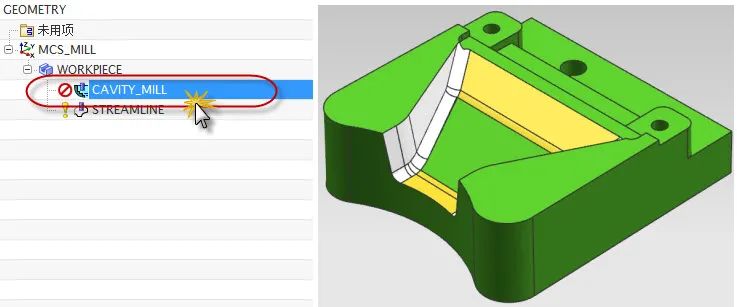

重新分割后的刀路就比较光顺了,但是同时带来了新的问题,那就是因为几何体本身的参数的改变,导致前期的其他刀路(如粗加工刀路,二次开粗的刀路)失效,如图4所示。


NX CAM中批准的妙用

图4


如果出现这样的情况,通常需要重新计算,如果模型比较复杂,这将会浪费大量的时间,通过分析可以知道其实前面进行的工艺性修改并不会影响到粗加工刀路,如果遇到这样的情况在NX里面是不需要重新计算刀路的,只需要对刀路进行批准操作即可。如图5所示,选择需要批准的刀路,点击鼠标右键在弹出的对话框中选择对象,然后选择批准,刀路变成批准状态。


NX CAM中批准的妙用

图5


其实批准的作用就是为了避免在刀路发生更改的时候,将工序设置为重新生成状态。其他更改(如进给率或后处理命令)不需要重新生成刀轨,但会将工序状态设置为重新后处理。如果已知刀轨仍然是最新的,则可以将其状态更改为已批准,从而替代重新生成或重新后处理状态。这有助于您避免不必要的重新生成或重新后处理工作。
