适用版本：NX12版本
NX12的钣金功能
相比低版本有一个显著的特点，那就是提高设计效率。包括创建弯边的特征数量的减少、新的Tab凸出块功能等，用于简单零件的快速设计。另外，转换到钣金功能增强，能够对更多的非钣金零件进行钣金转换，并通过颜色进行可视化报告的反馈，提高了转换的输出质量和速度。此外，展平图样功能得到增强，能够更好的控制展平图样的创建、方位及注释。本篇将以“Tab凸出块”功能，抛砖引玉，展示NX12强大的钣金能力。
案例

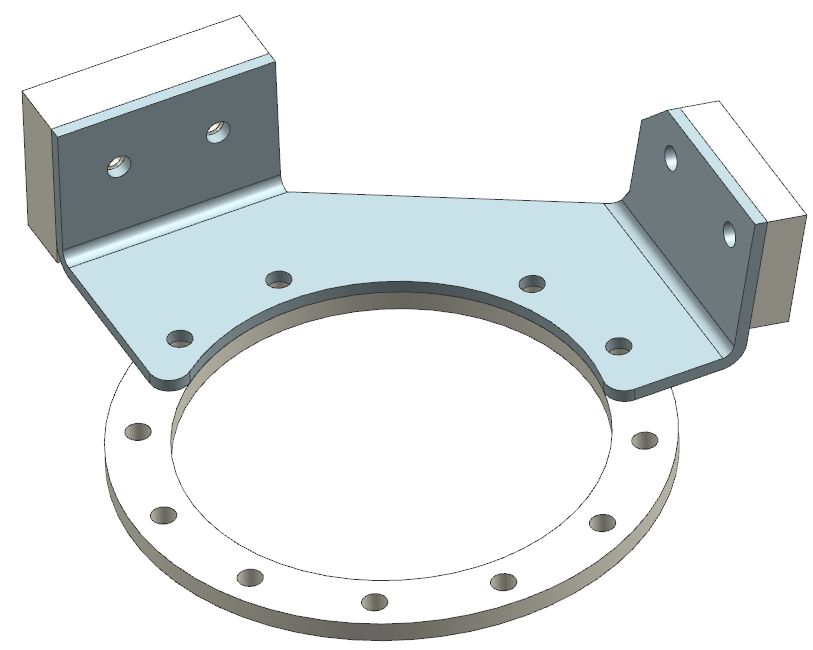

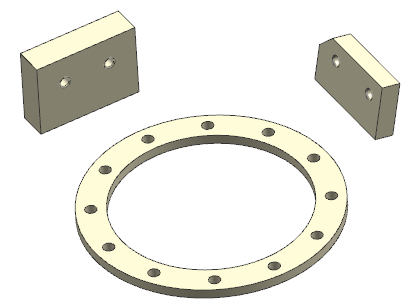

需要在下图1所示三个空间零件之间，创建如图2所示具有多个折弯的关联钣金支架。之前版本操作非常繁琐，而且会产生比较多的特征数量，设计效率比较低。在NX12版本中，可通过“Tab凸出块”一个功能来实现。
图1
图2
操作方法

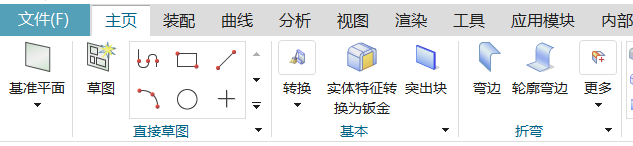

首先，在“NX应用模块”中，激活“钣金”模块。如下图3所示。在基本功能组中，选择“突出块”功能。
图3

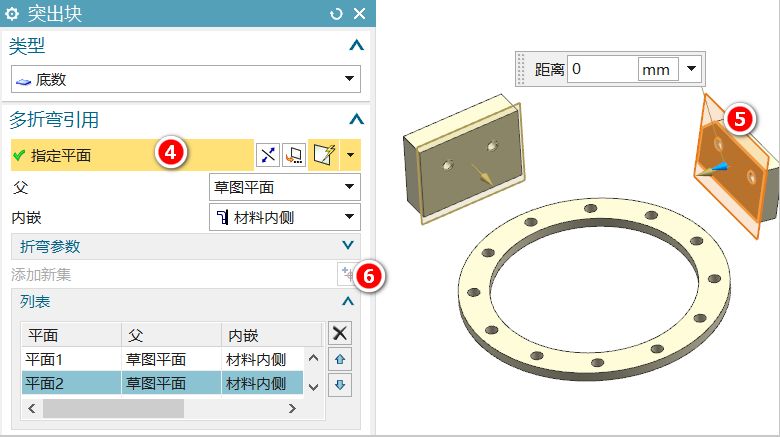

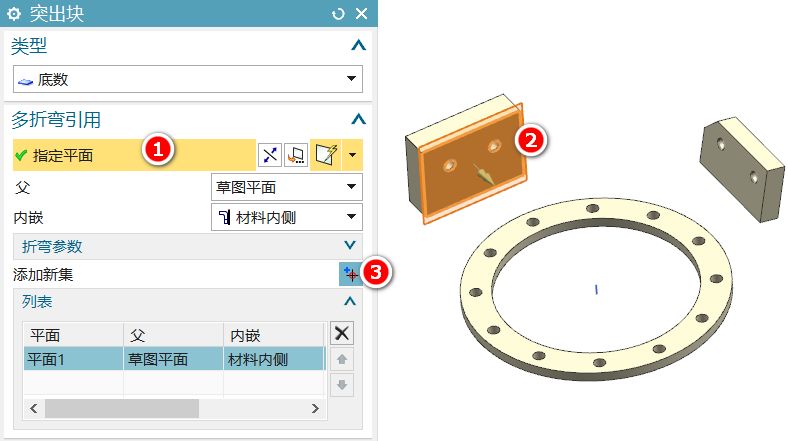

然后，在“突出块”命令界面，在“多折弯引用”选项下，先点击“指定平面”，然后在绘图区域选择零件平面，点击“添加新集”按钮，将平面1添加到列表中，如下图4所示：
图4
同理，将另外一个零件的平面也添加到列表中。下图5所示：
图5

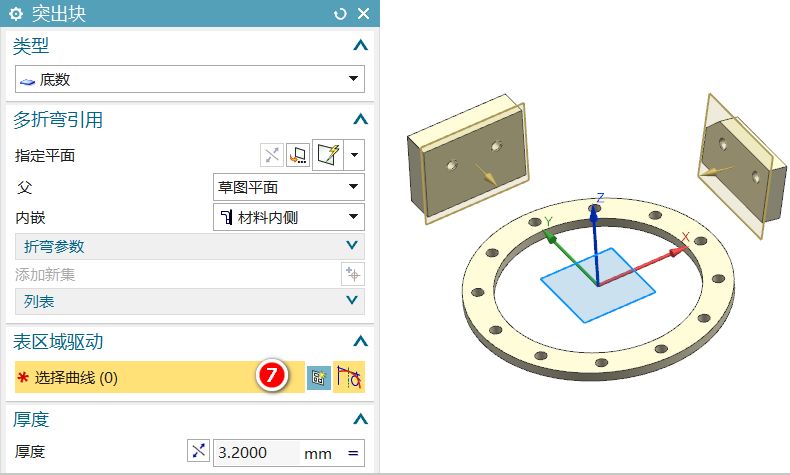

在“表区域驱动”选项中，选择法兰零件的上表面作为草图绘制平面，软件自动进入到草绘环境，如下图6所示。
图6

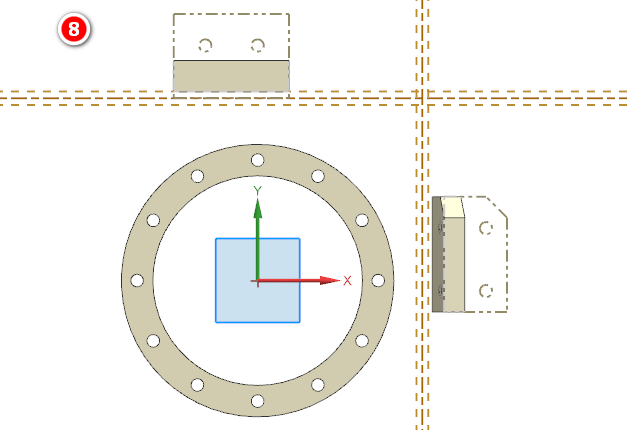

在图7中，软件自动将零件1平面、零件2平面投影到草绘平面上。
图7

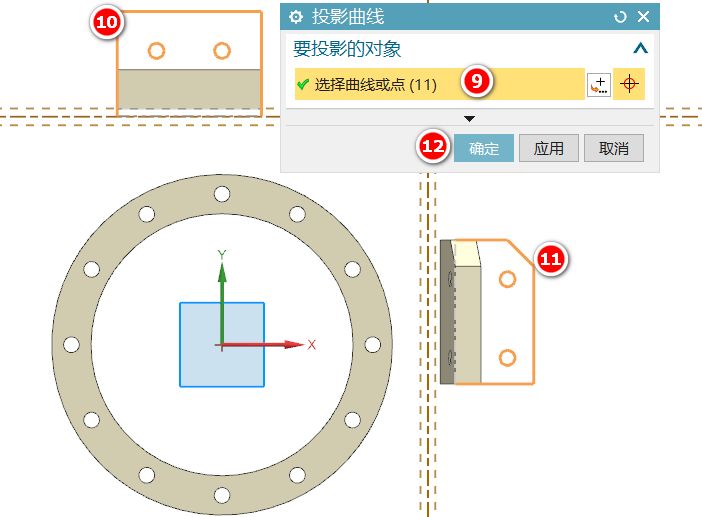

接着，在草绘界面，通过“投影曲线”命令，选择零件1、零件2的投影曲线，确定，如下图8所示。
图8

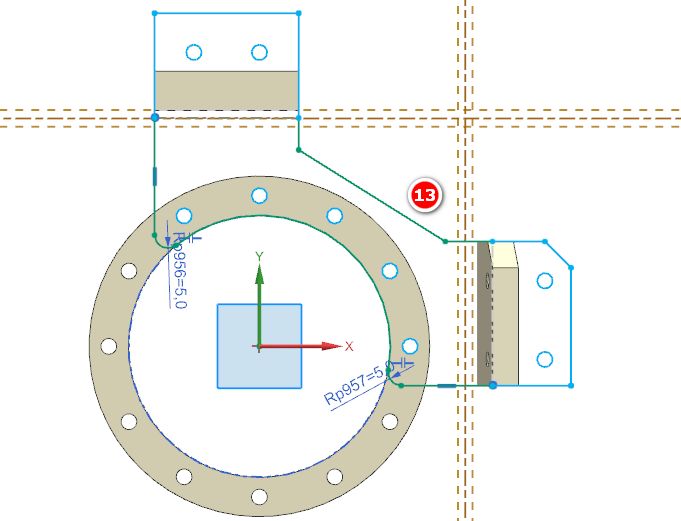

继续完成支架轮廓的草图绘制，如下图9所示。
图9

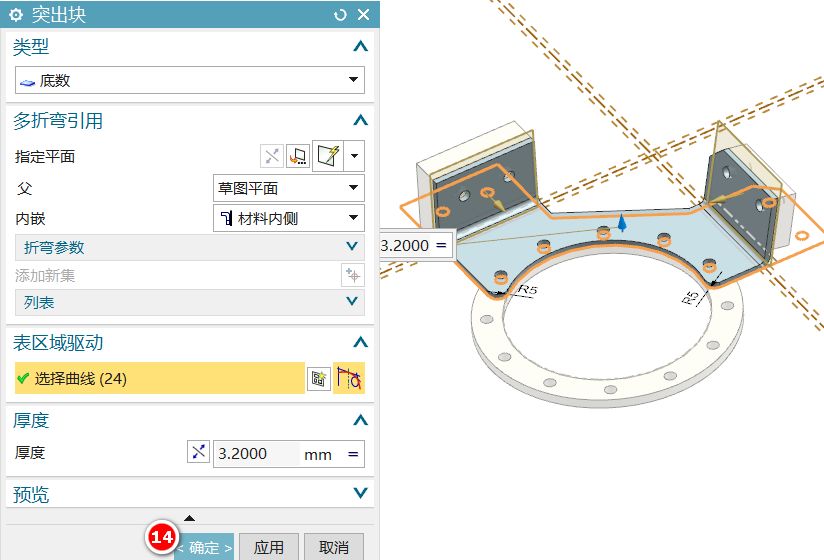

点击“完成”，退出草绘环境，钣金支架设计3D预览生成，点“确定”完成关联钣金支架的设计。如下图10所示。
图10

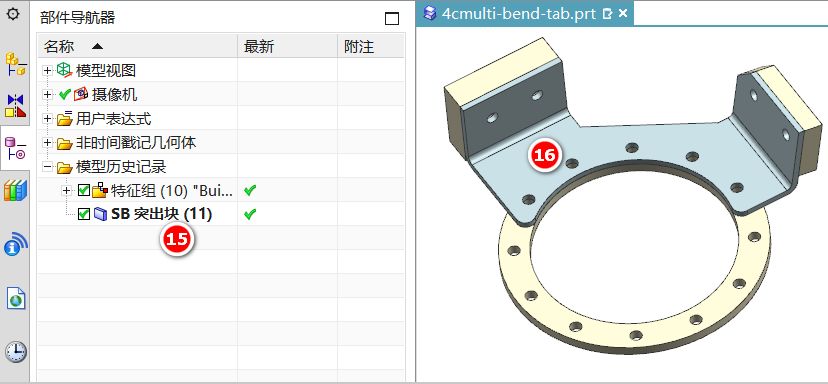

通过部件导航器特征树，可以看到，在“模型历史记录”中，只有一个凸出块特征，如下图11所示。此功能简化了设计流程，减少了特征数量，实现上下文快速关联设计。
图11
以上，就是关于NX12凸出块命令的分享，其他的功能后续章节再做分享。
