UG/NX图文教程：天圆地方漏斗建模

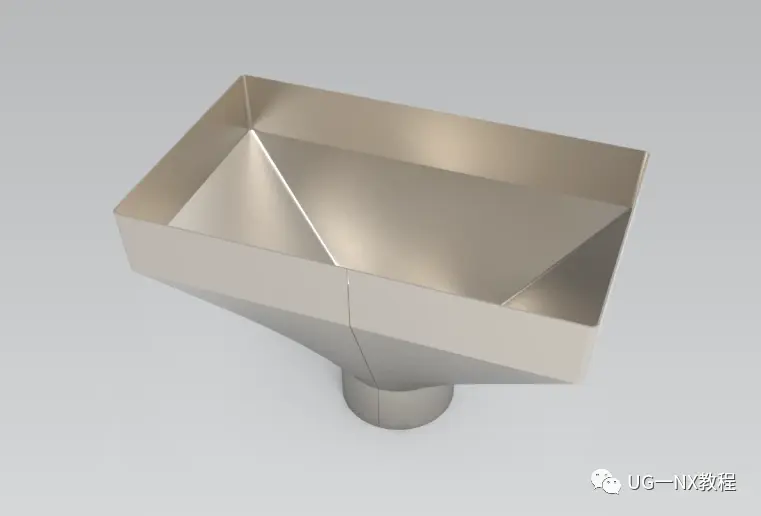

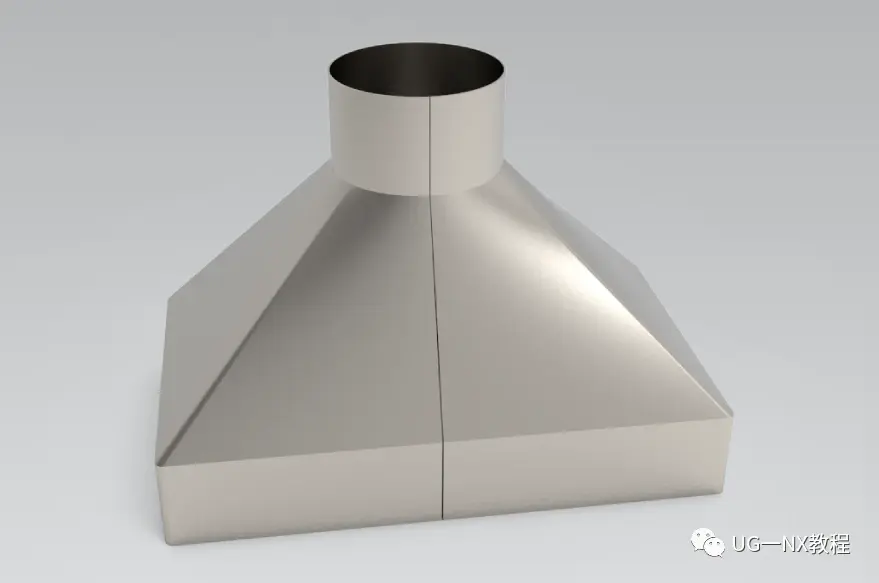

面对这么一个天圆地方漏斗模型，如何快速完成，是建模实体再抽壳还是直接用钣金来创建，今天教大家一个钣金天圆地方创建思路，以后遇到这类的模型再也不怕了！

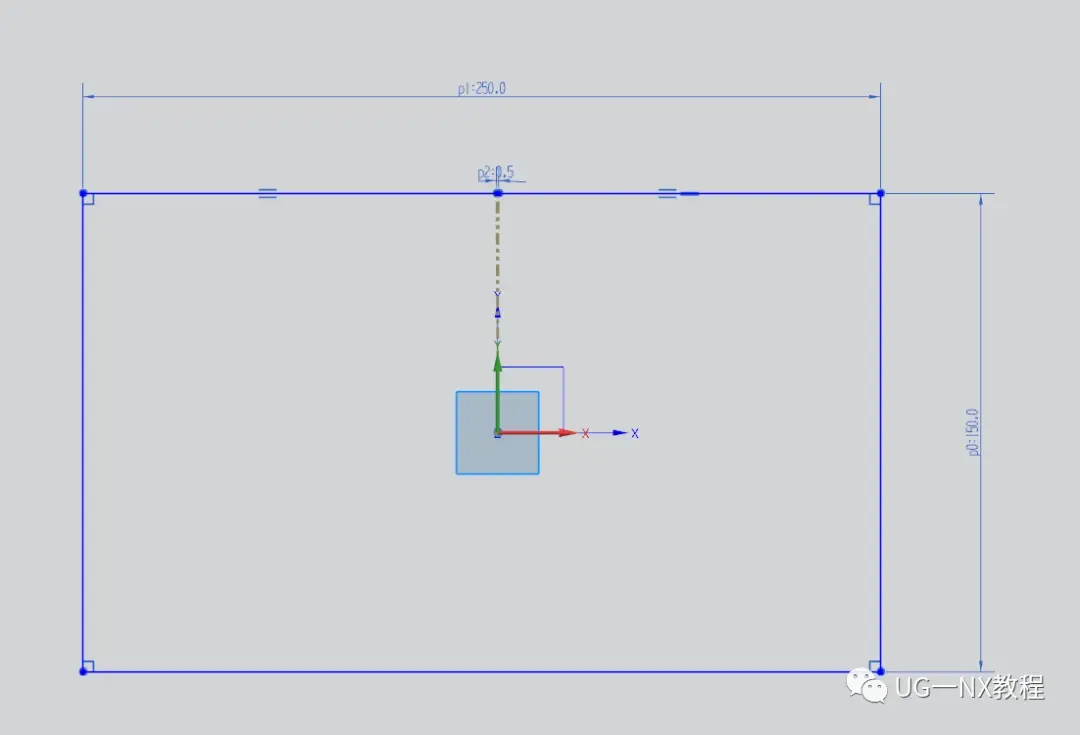

  建模过程：  1.打开UG，绘制一个矩形，长250，宽150.中间打断一小段

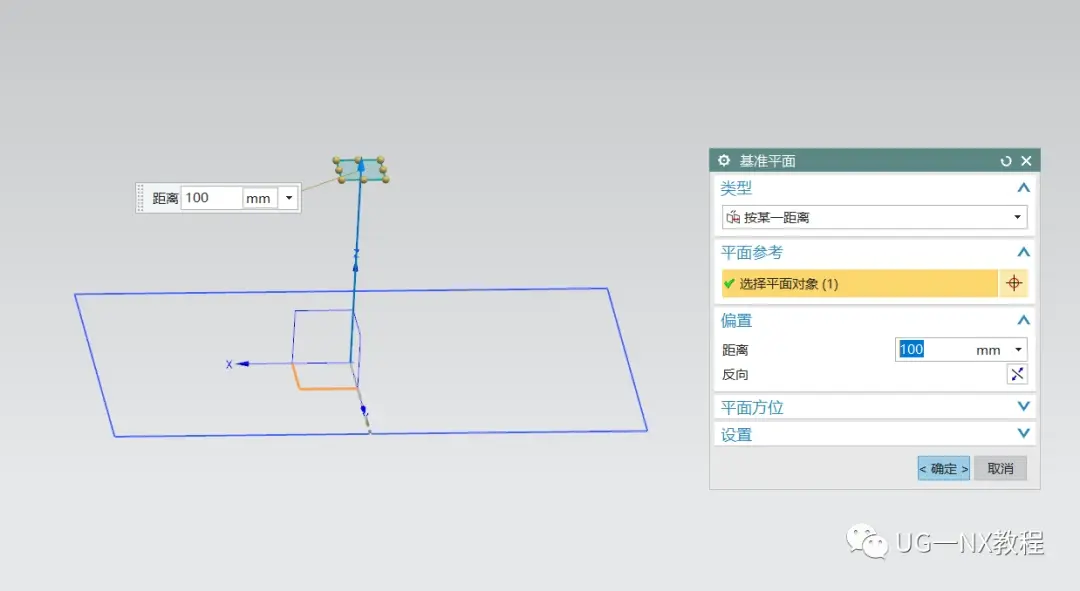

  2.在矩形上方创建一个基准面，距离100

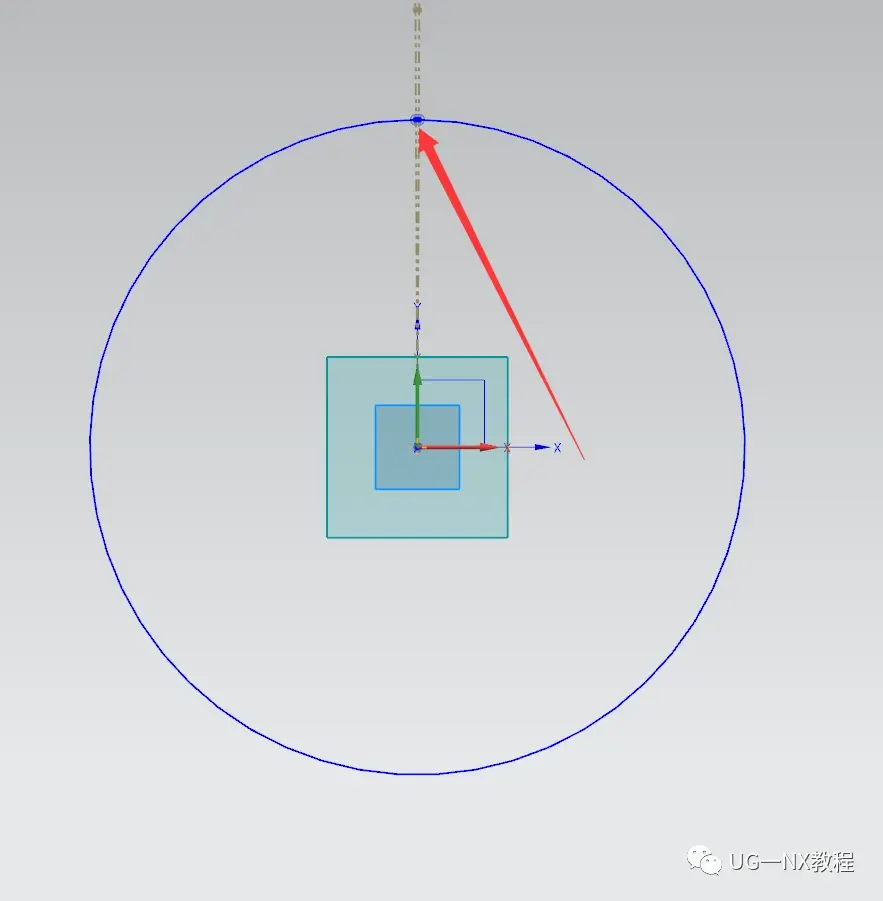

  3.在基准面上创建一个直径为75的圆，也打断这个圆

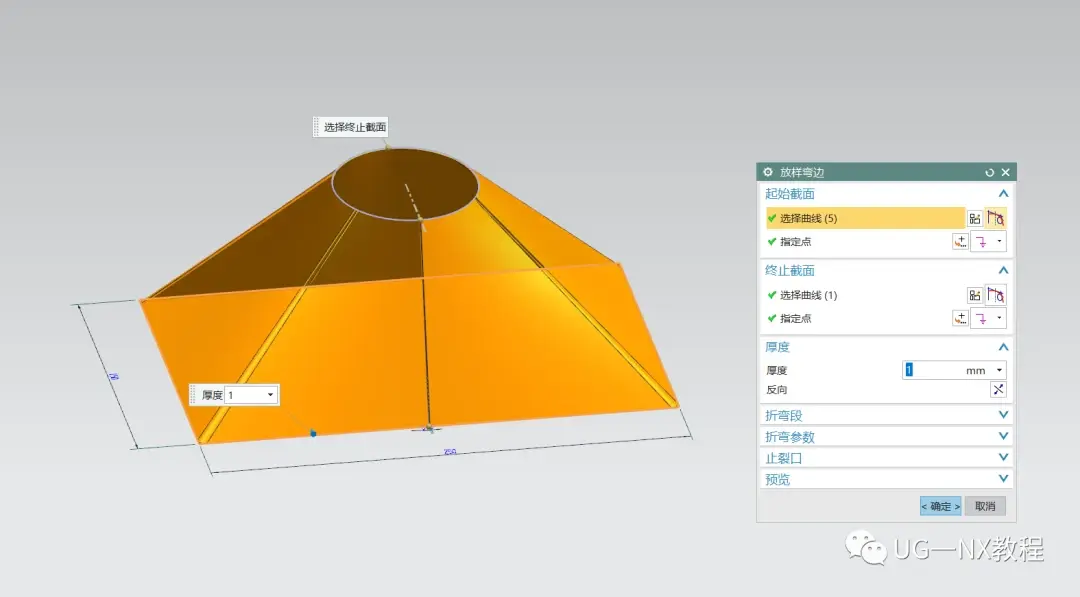

  4.进入钣金模块，用放样弯边命令对它做天圆地方薄板。

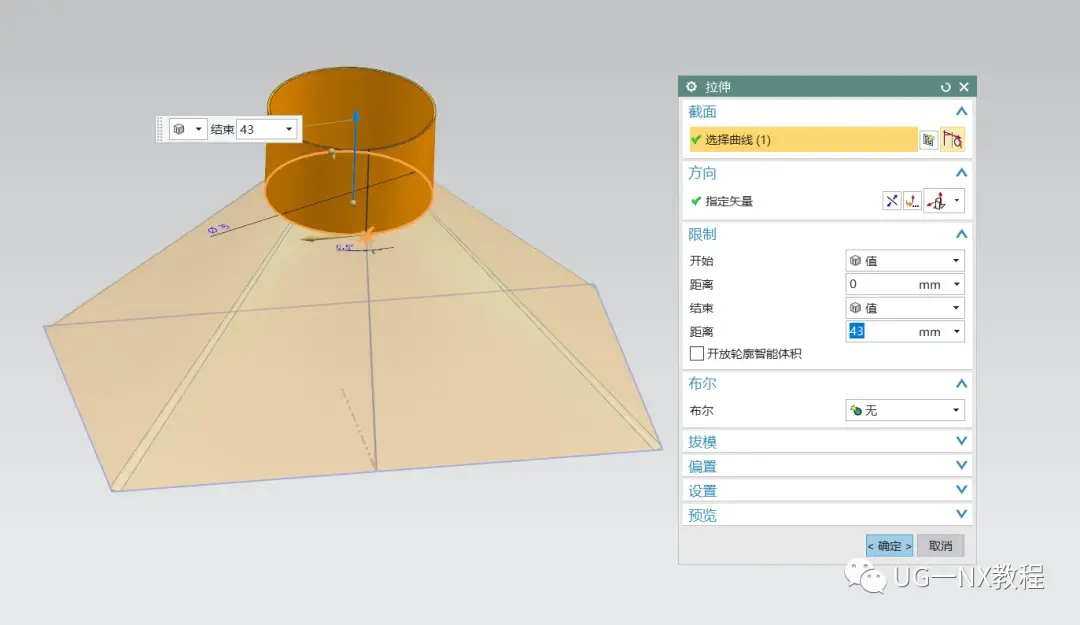

  5.拉伸草图2的圆，进行偏执做成实体

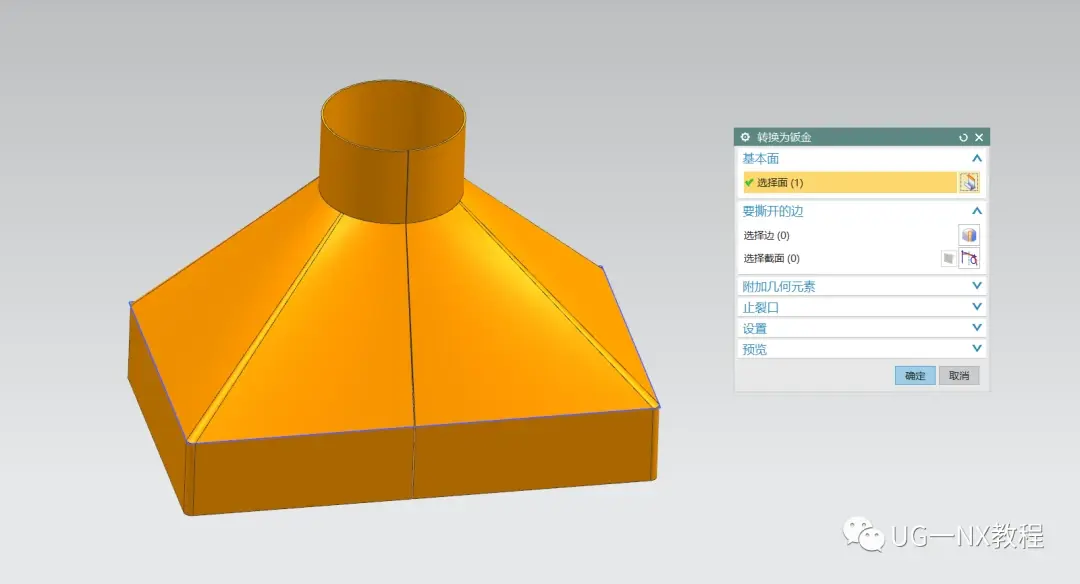

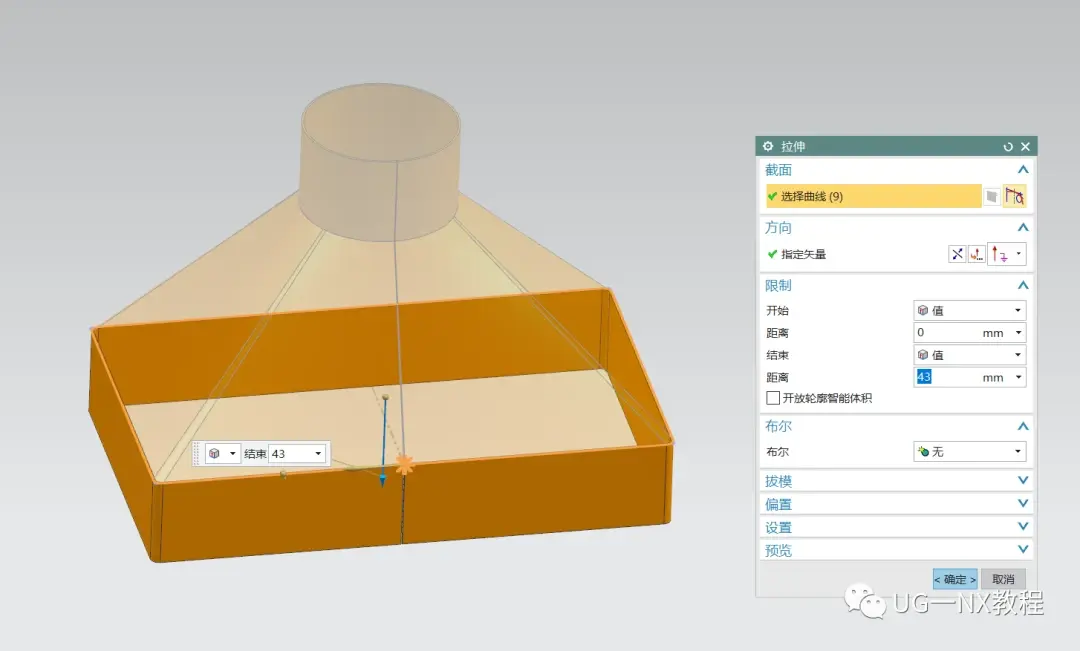

  6.底部也是如此操作，这两个拉伸都能转换为钣金

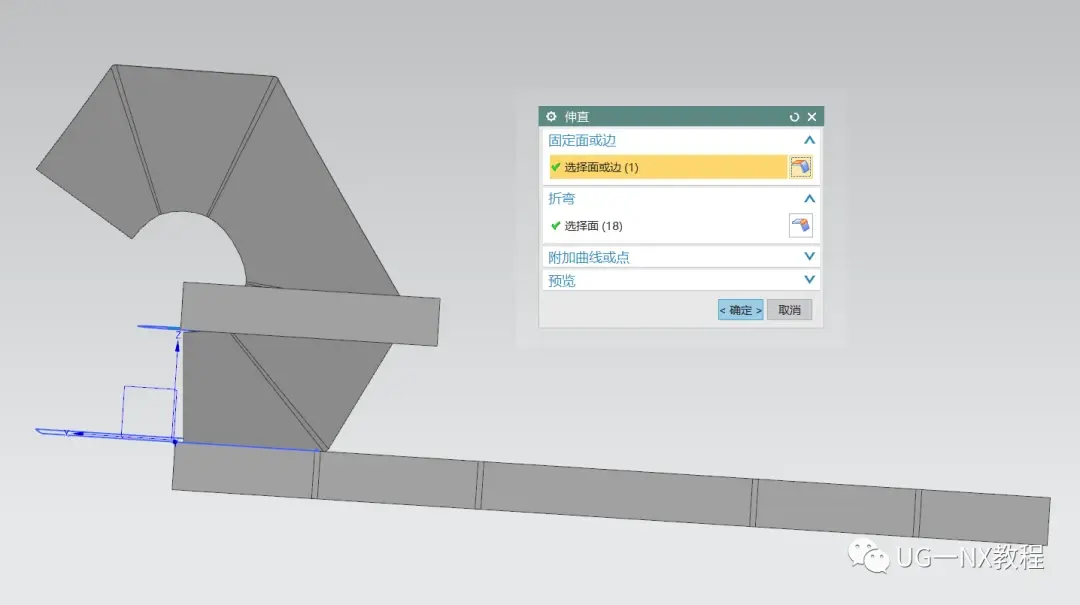

  7.能对这三个钣金进行展开，得出切割下料展开图。
