UG/NX机器人模型：图纸辅助建模教程

今天我们来根据图纸绘制一个小机器人玩具，总体说了不难，能看懂图纸的小伙伴都会做，不会看图怎么办？看我的建模过程也能做出来，给你最简单高效的建模思路

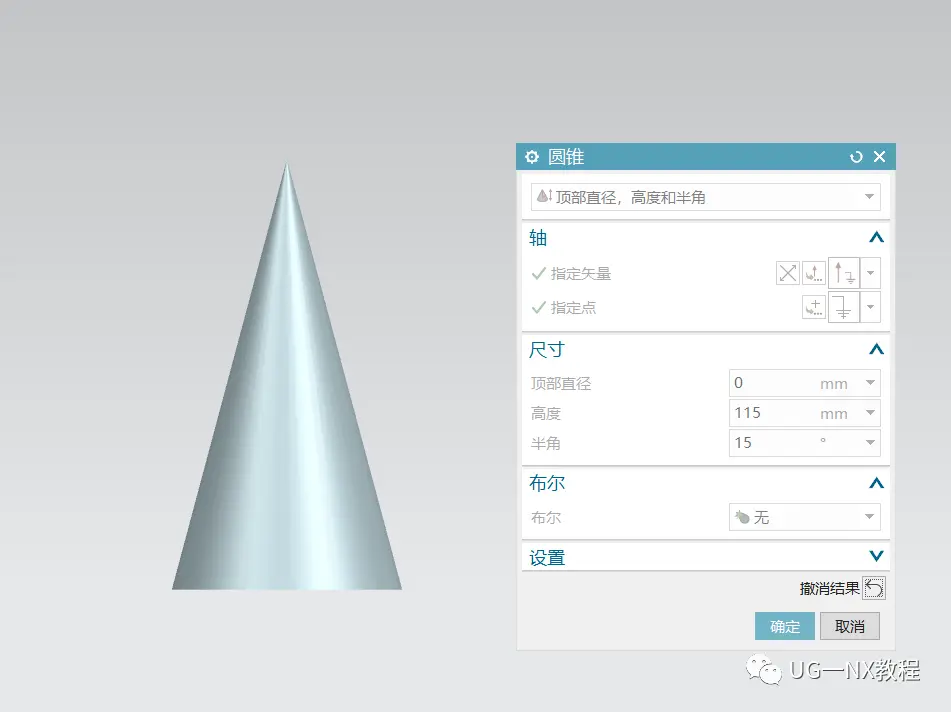

建模过程：   1.打开UG,插入设计特征一个圆锥

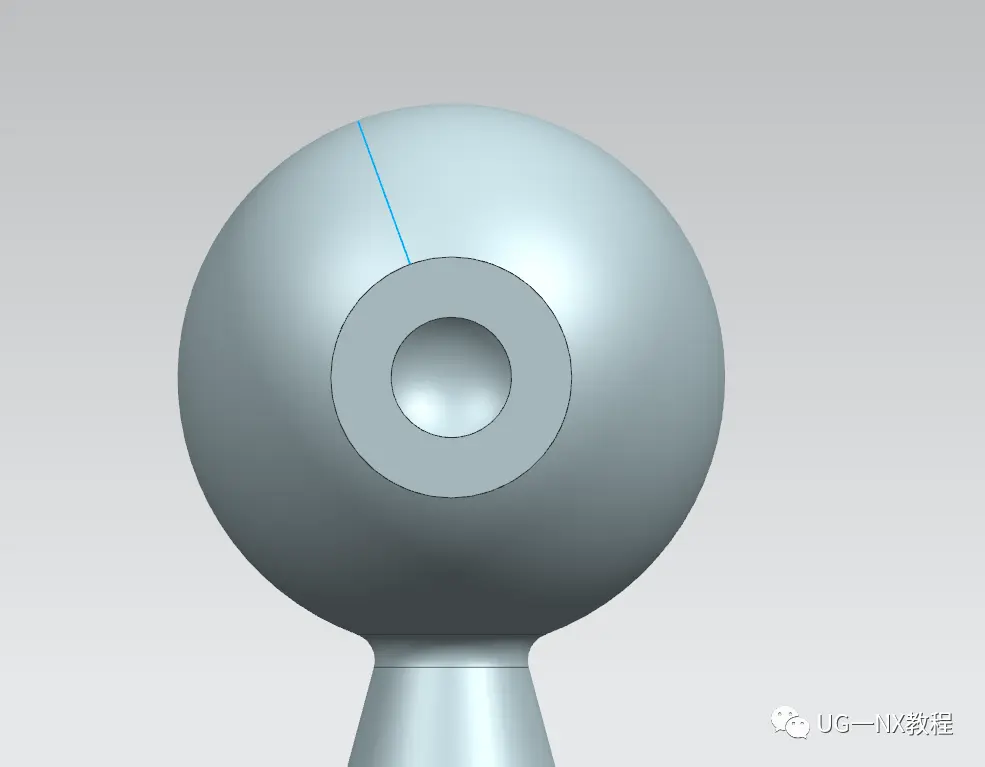

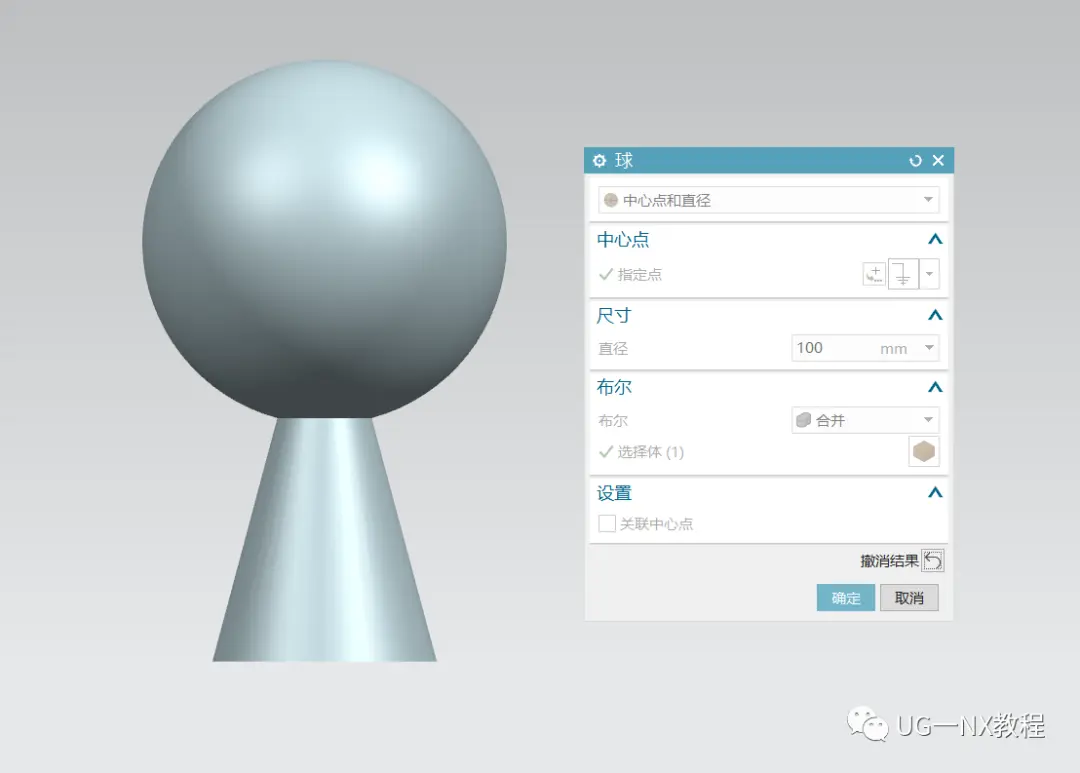

  2.在圆锥的顶点插入一个球体

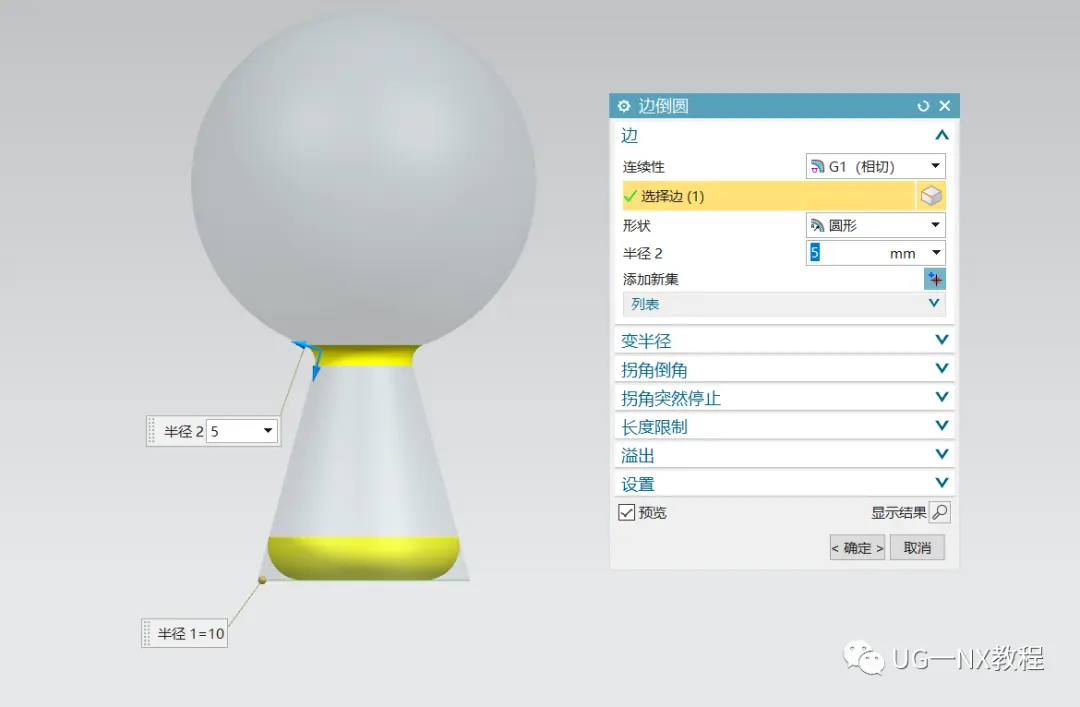

  3.根据图纸进行倒圆角5mm

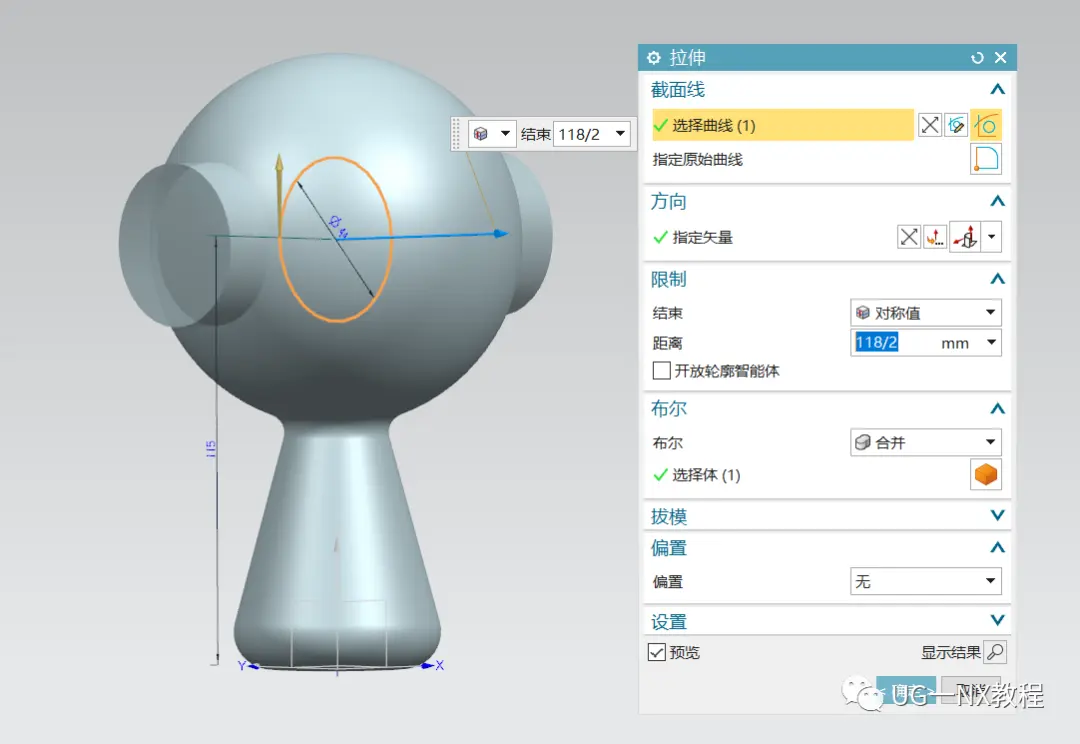

  4.绘制草图，拉伸一个直径为44的圆柱

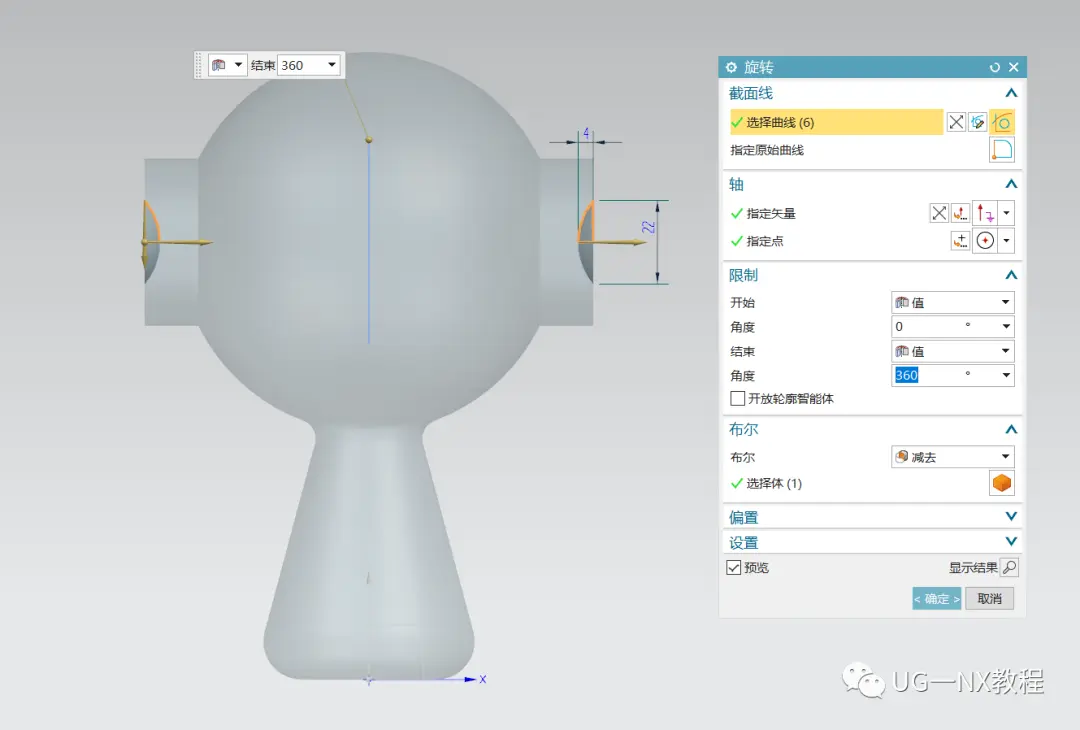

  5.利用旋转做球体求差效果

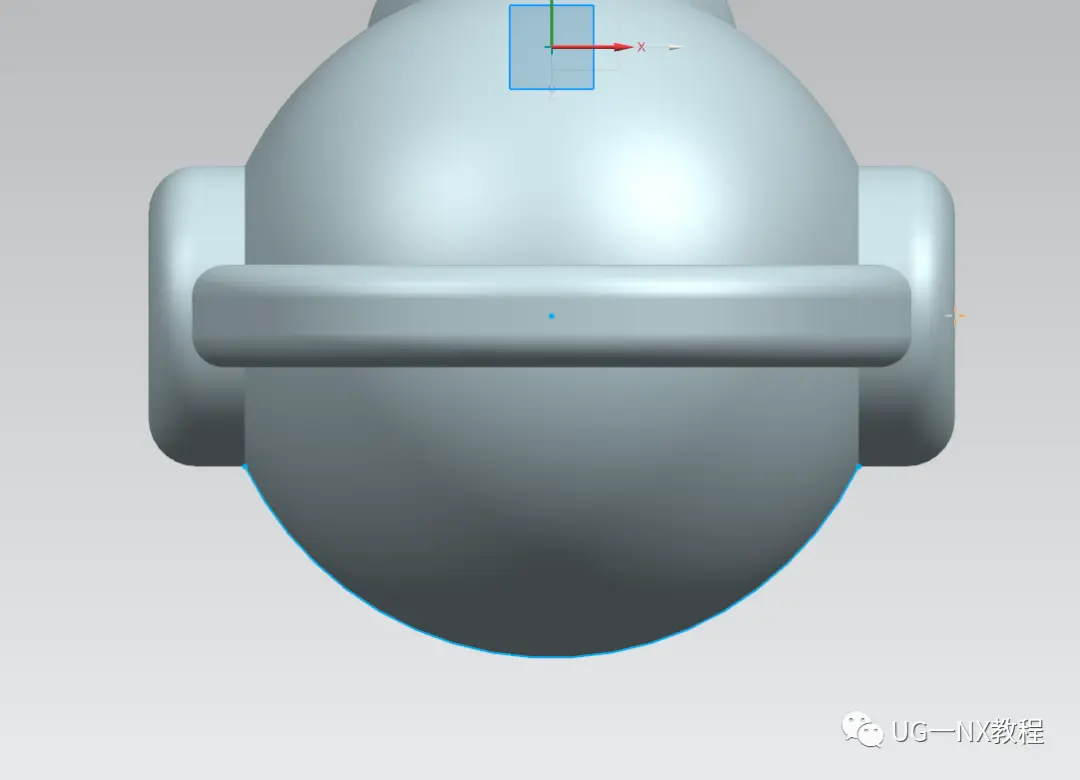

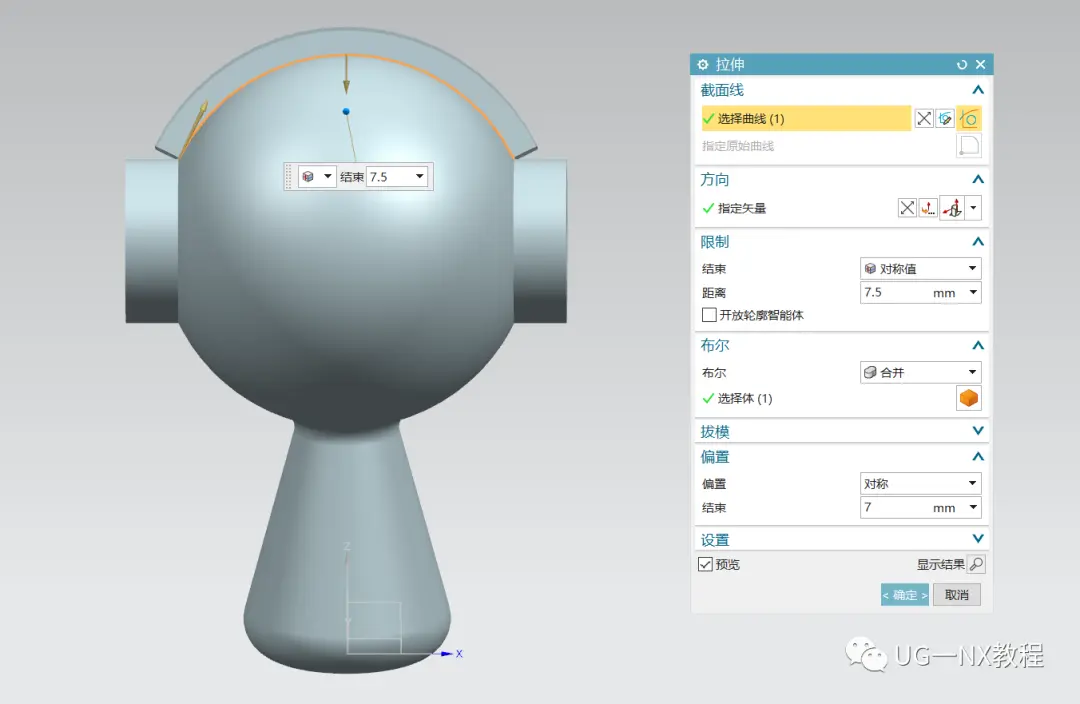

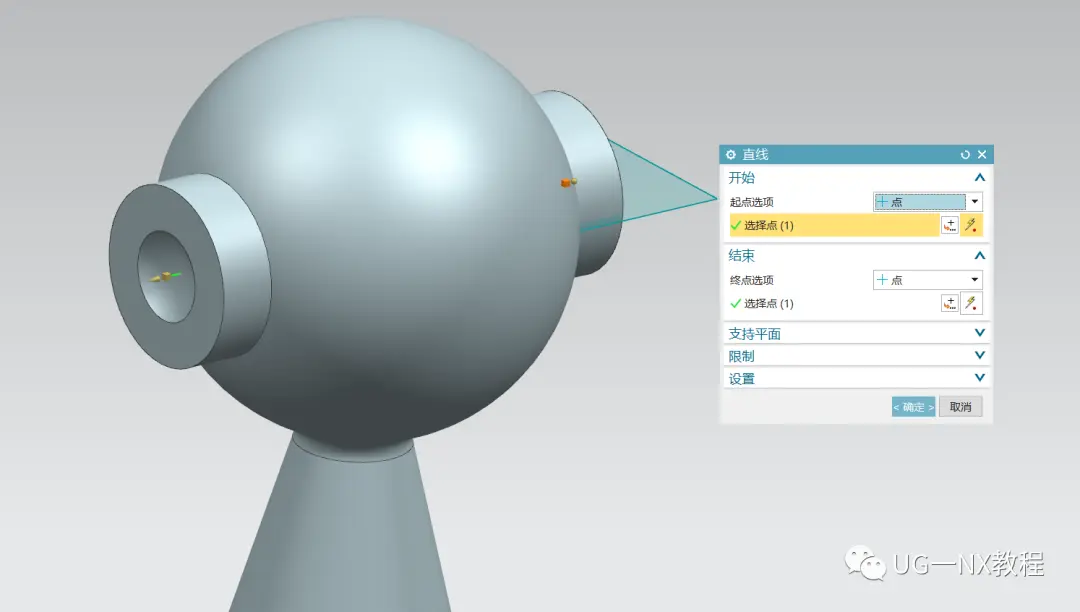

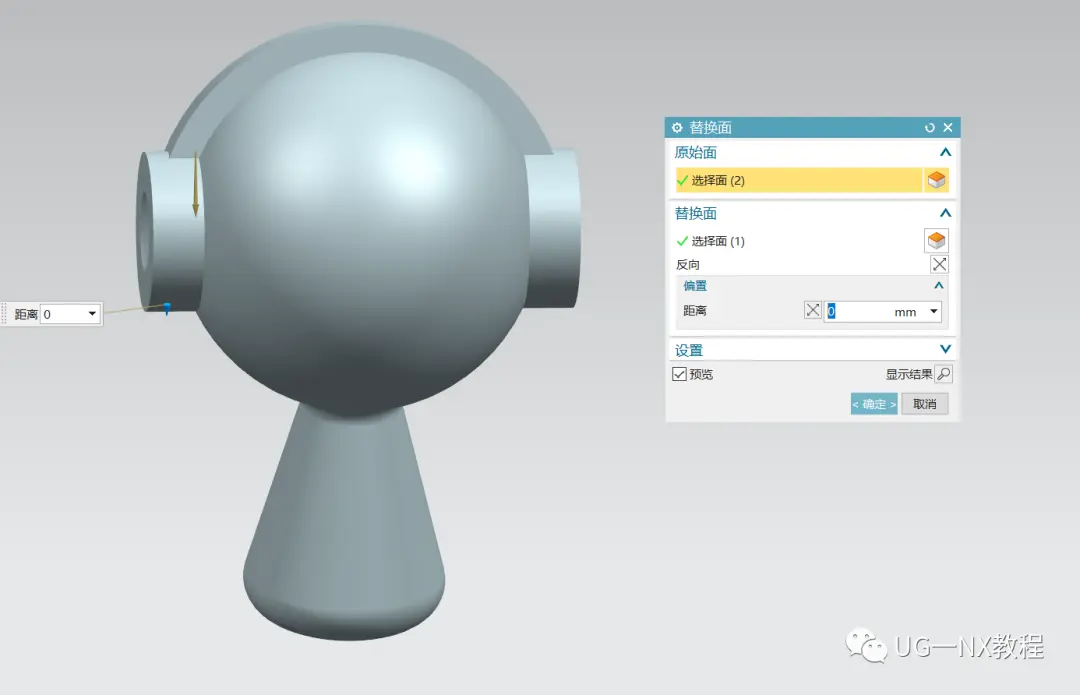

  6.创建一根直线，然后利用直线新建基准面，在头部投影圆弧，拉伸偏置成实体，并用替换面连接耳机

  7.给耳机倒圆角后绘制草图圆弧

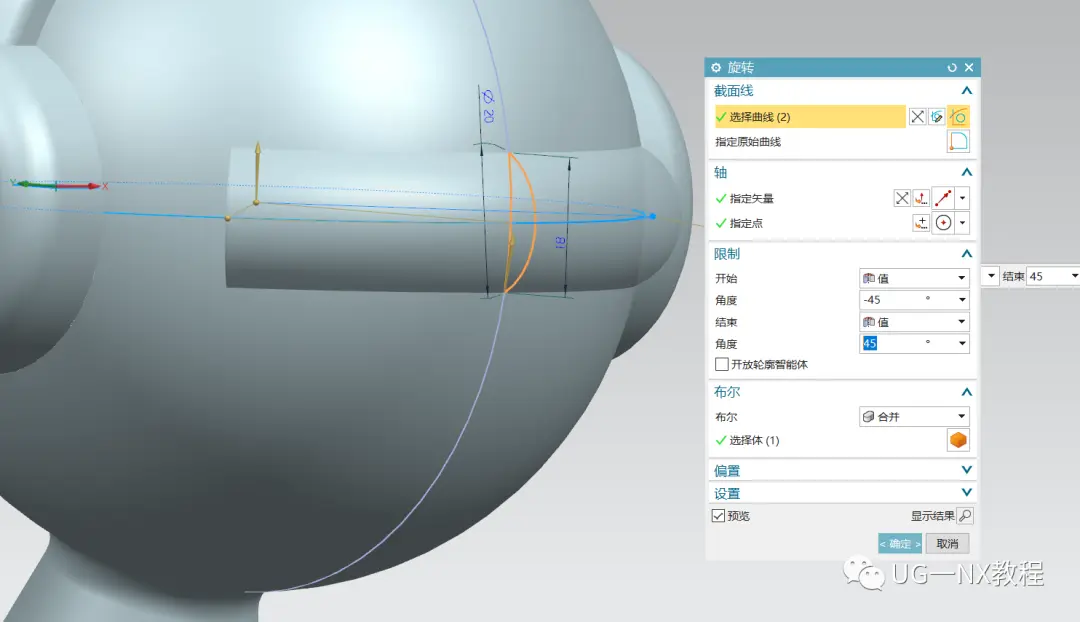

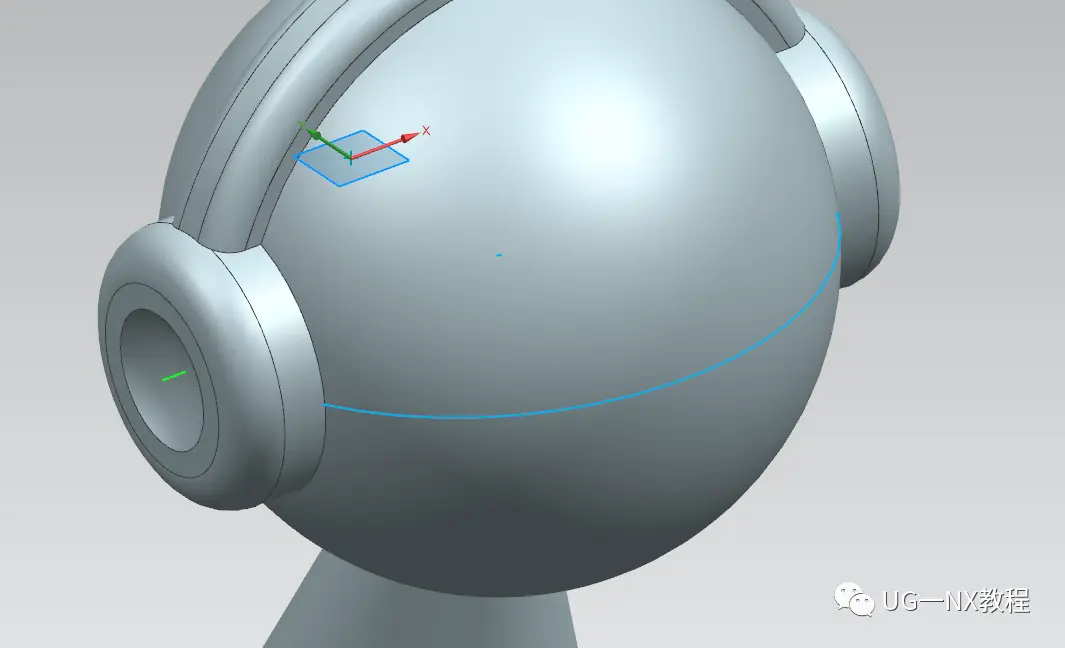

  8.绘制草图圆弧，然后在圆弧上创建基准面绘制草图圆弧，进行旋转，这里不能做管道哦

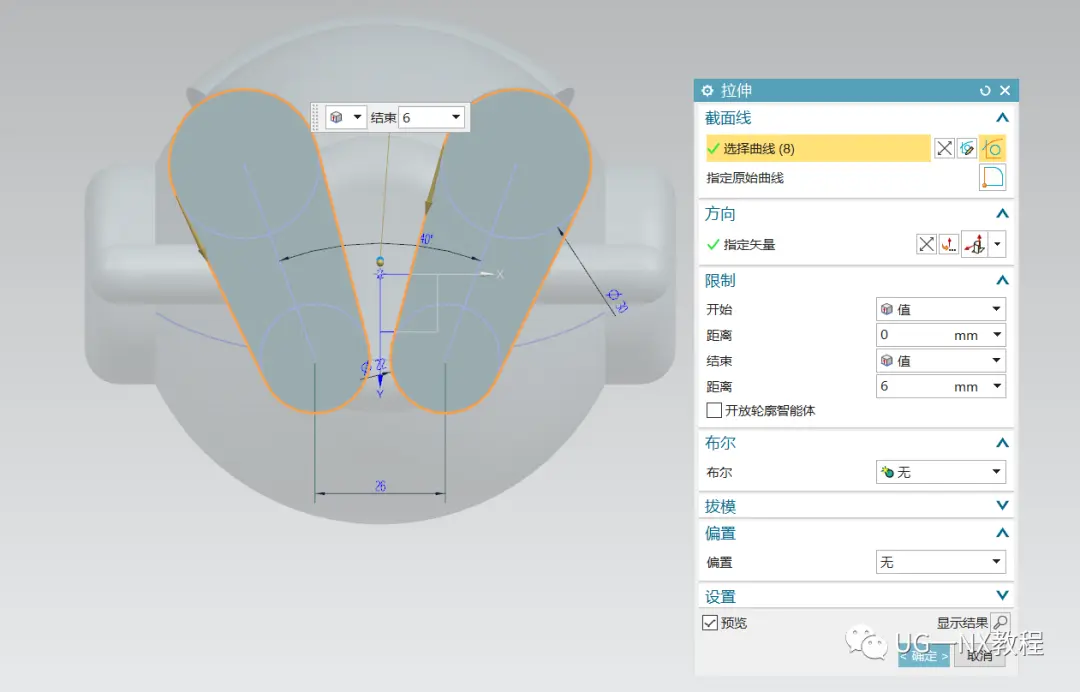

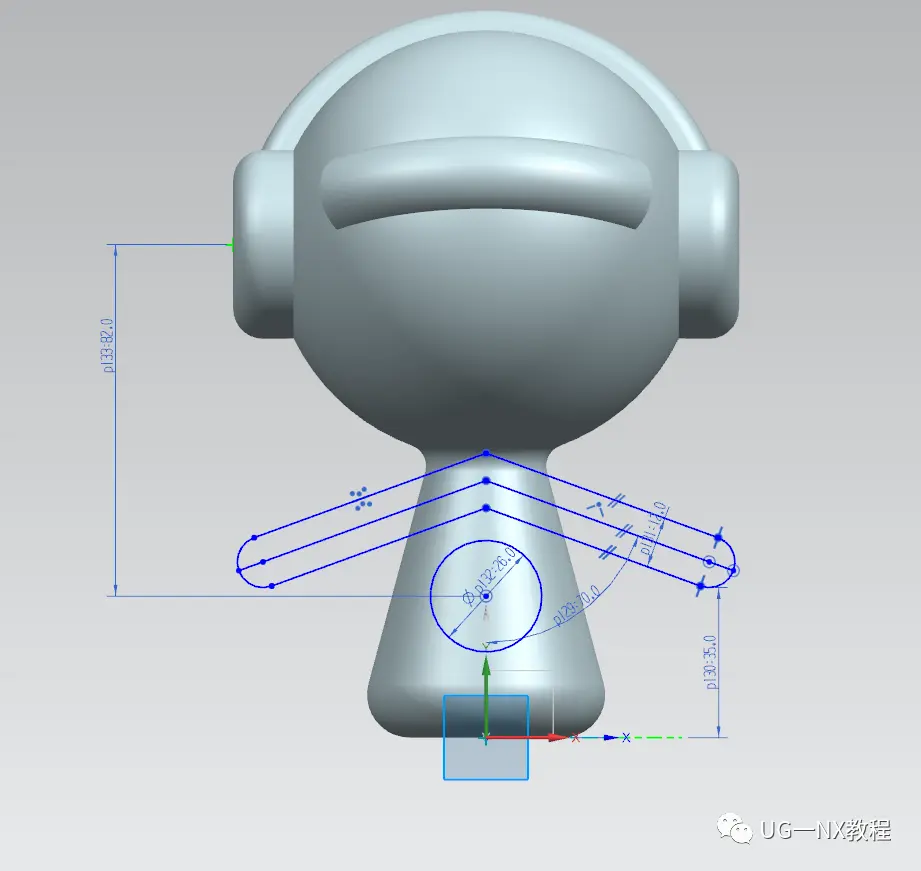

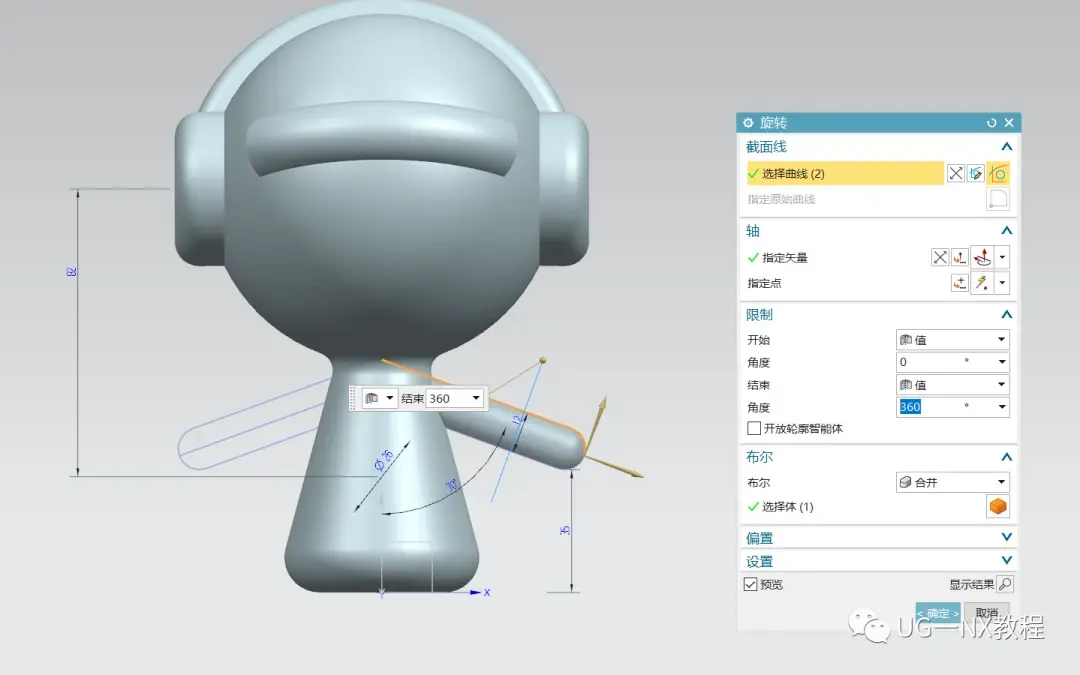

  9.继续绘制机器人手臂草图

  10.旋转并镜像到对面后倒圆角3mm

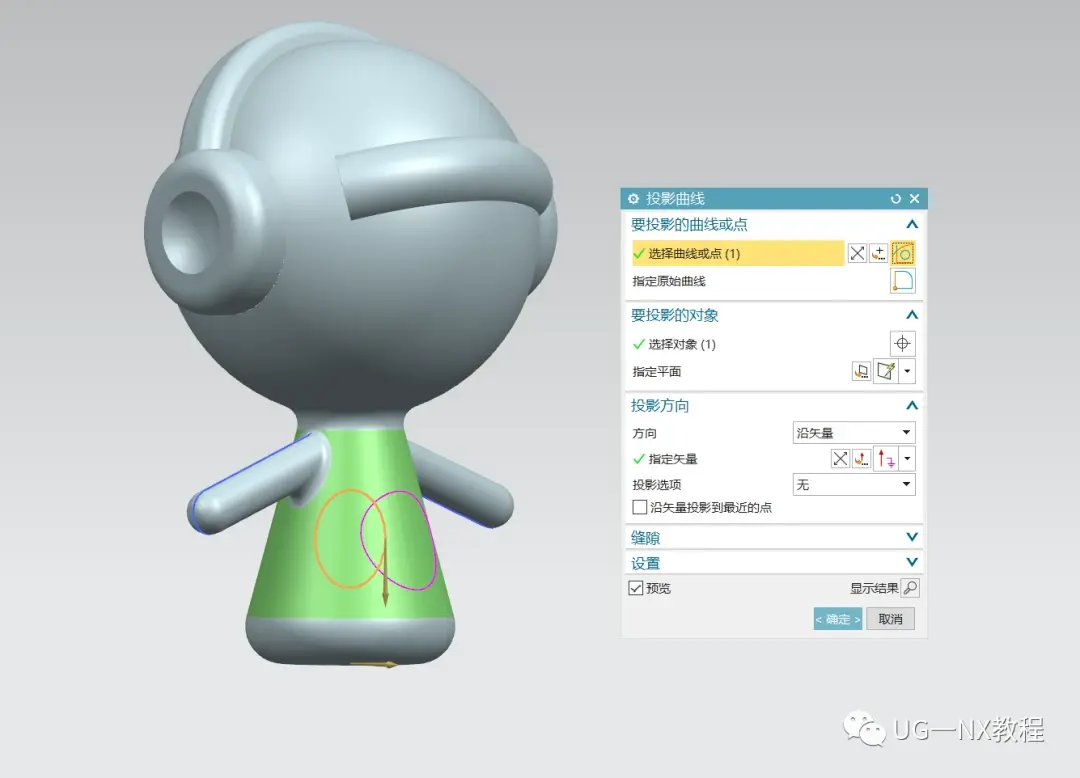

  11.在XZ平面绘制一个圆投影到身体上

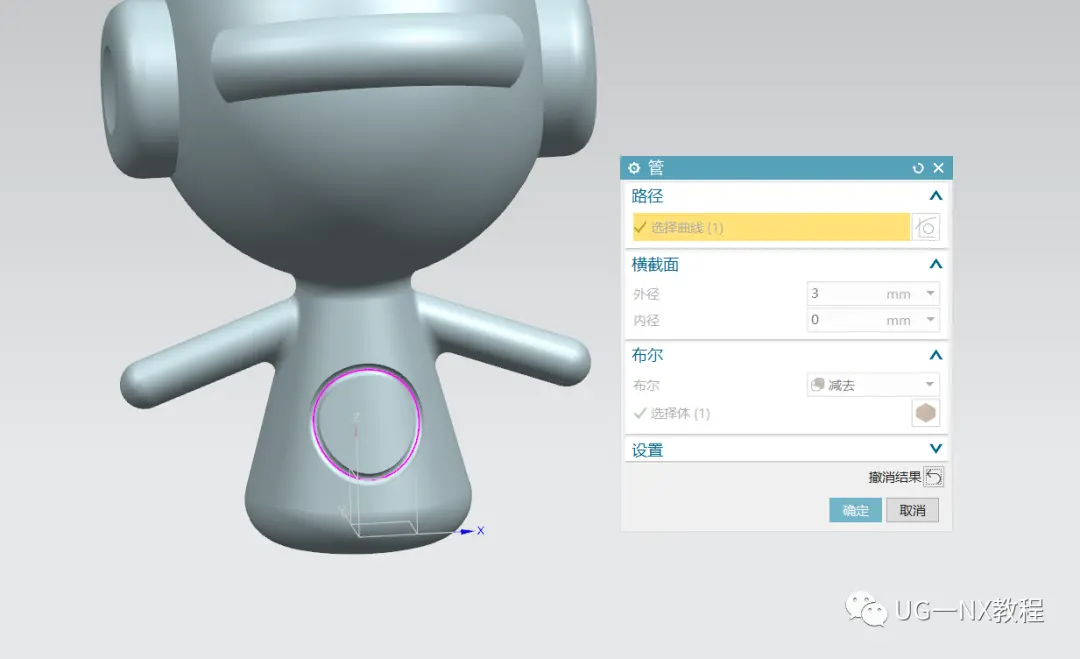

  12.做3mm管道求差

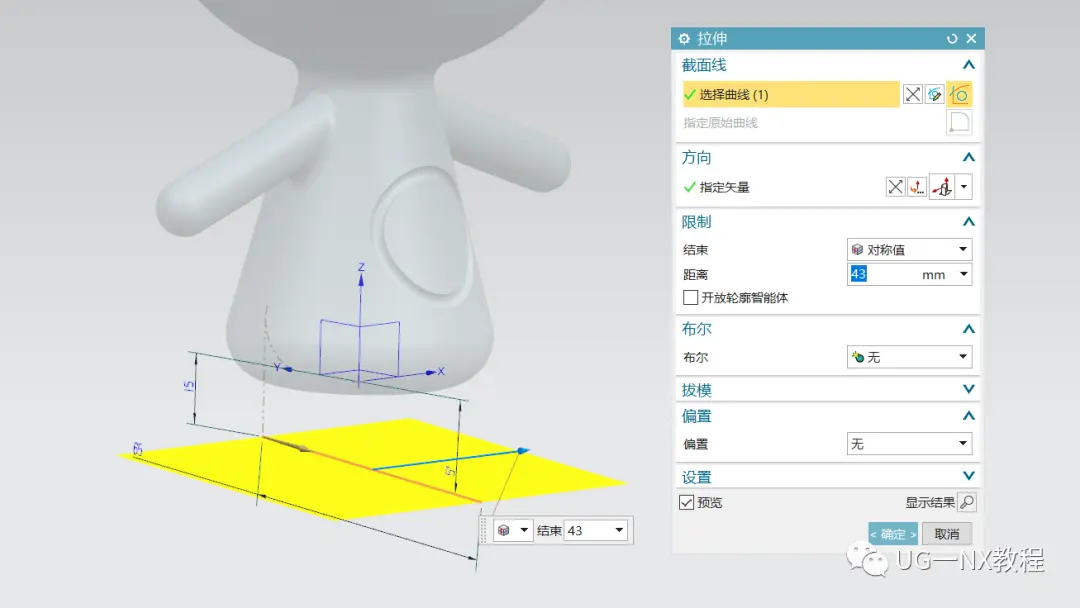

  14.在下方拉伸一个平面

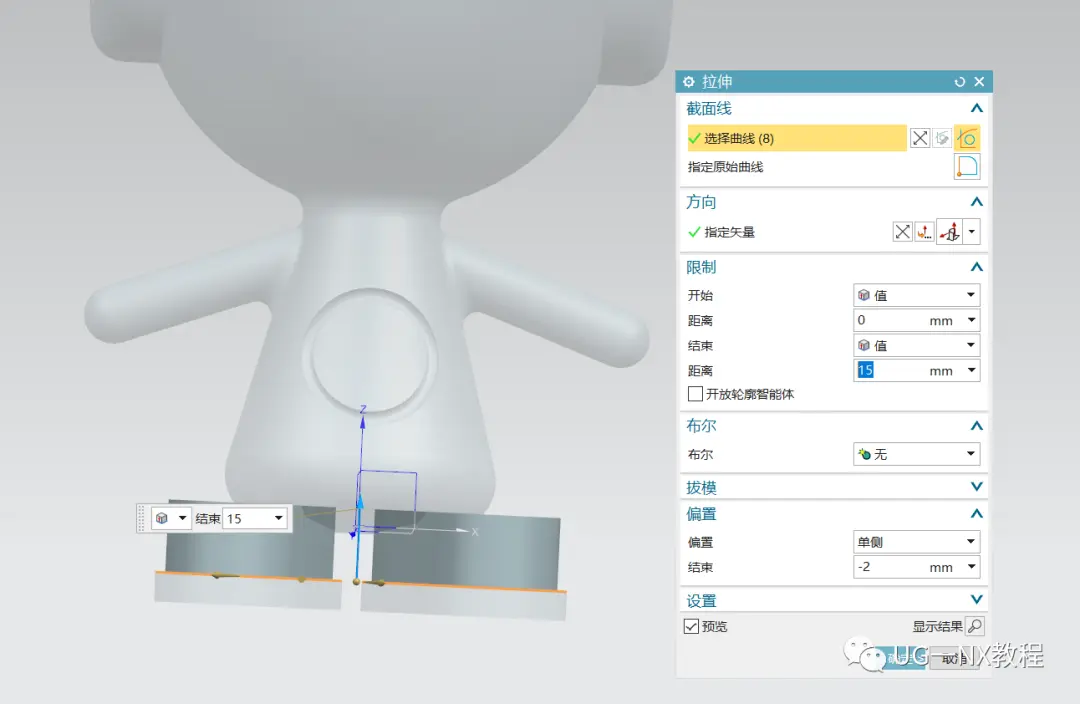

  15绘制脚的草图并拉伸

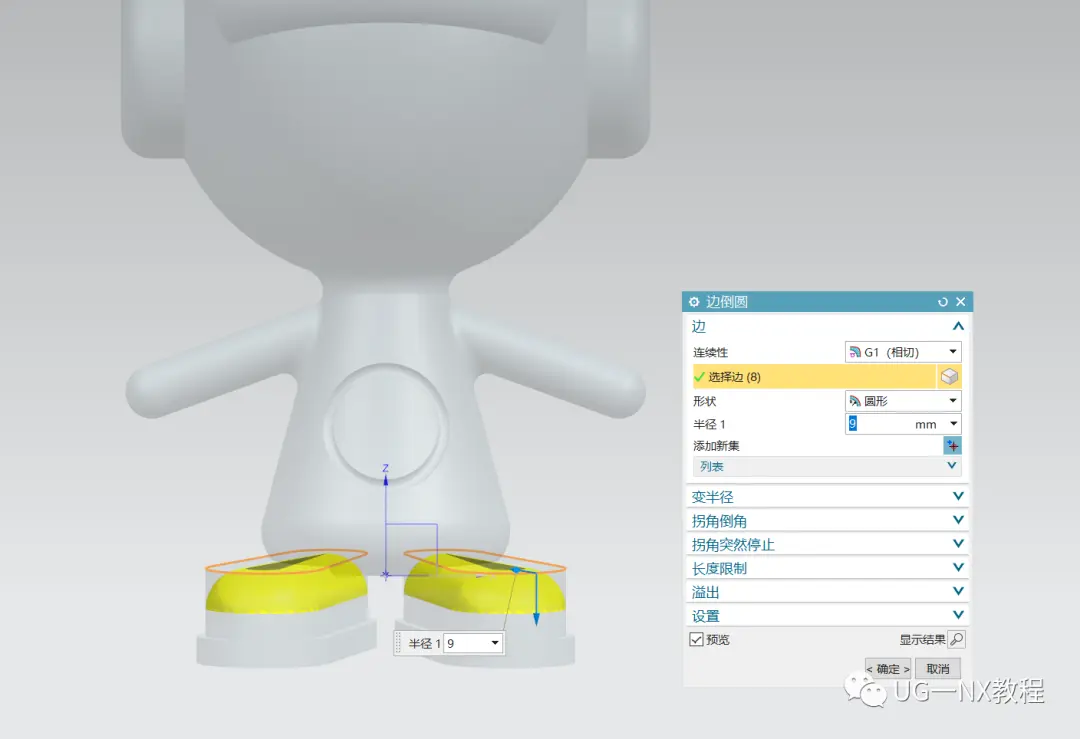

  16最后倒圆角9mm.

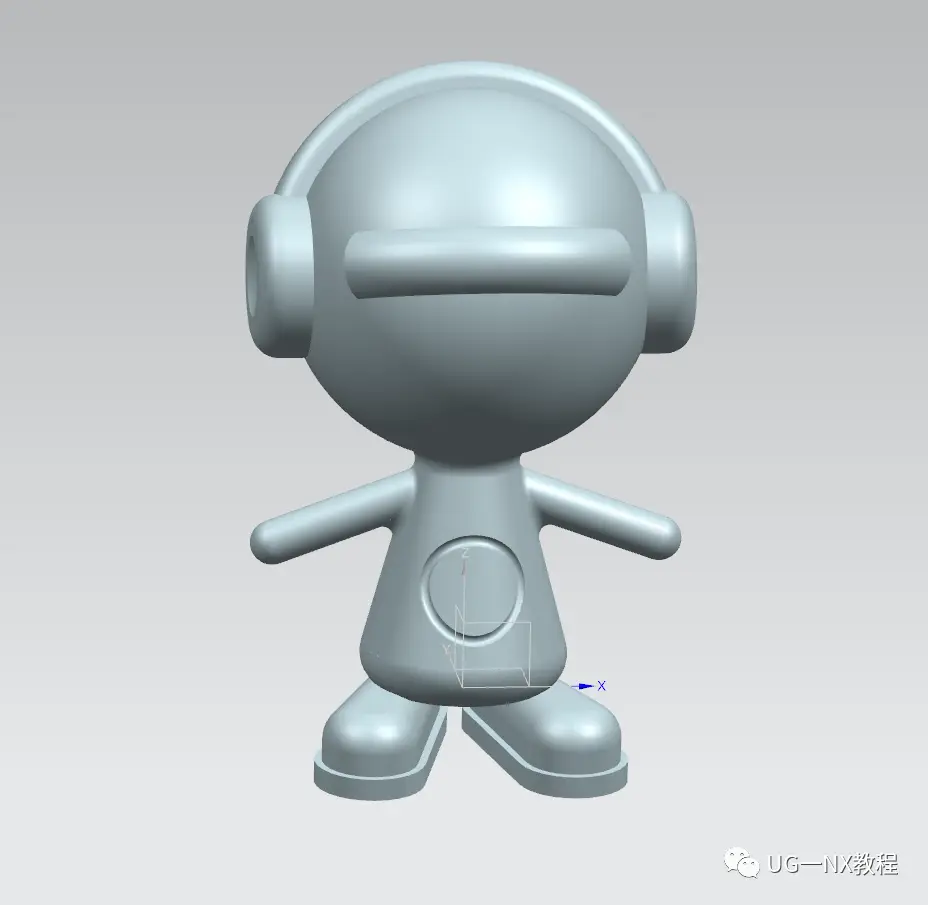

  17.整体求和，机器人就完成了！

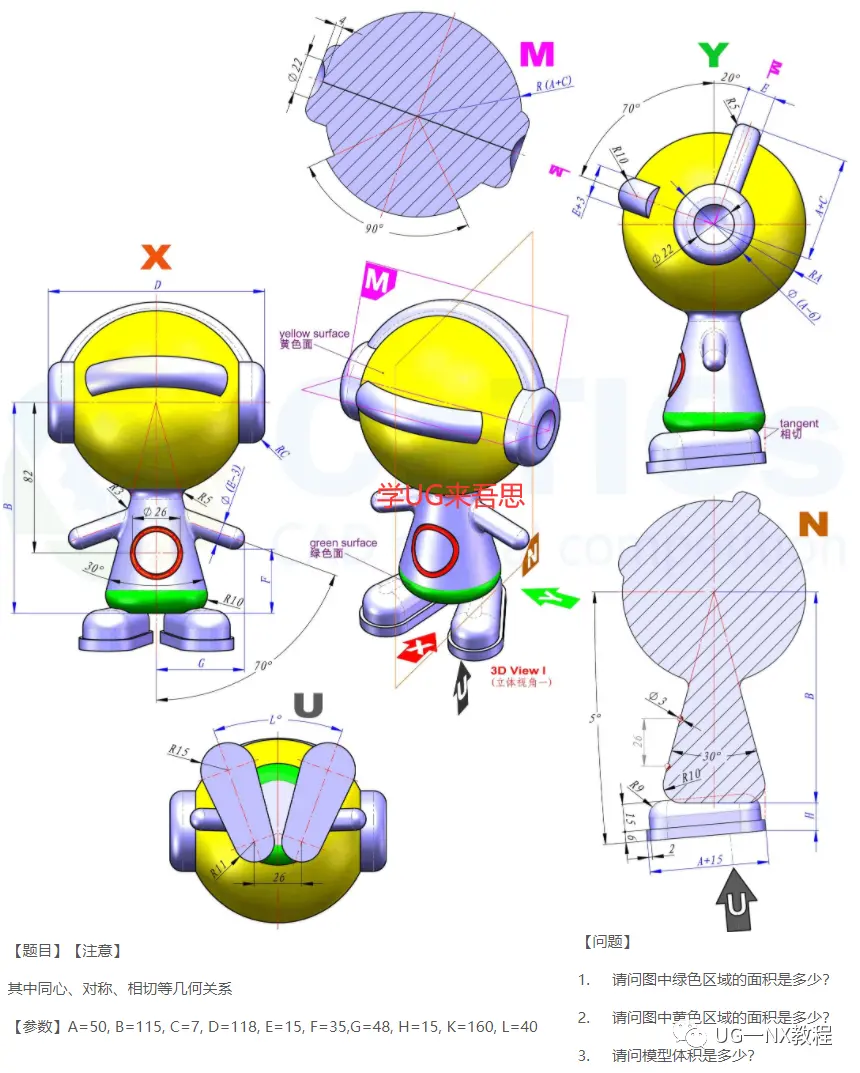

这个图纸是出自CATIA建模大赛中的，同时老师也整理了这个建模大赛的其他图纸，从第1届到第25届都有，大家可以来领取哈！
