UG/NX建模挑战：根据图纸绘制沙漏，管理时间

沙漏也叫做沙钟，是一种测量时间的装置。西方沙漏由两个玻璃球和一个狭窄的连接管道组成的。通过充满了沙子的玻璃球从上面穿过狭窄的管道流入底部玻璃球所需要的时间来对时间进行测量。一旦所有的沙子都已流到的底部玻璃球，该沙漏可以被颠倒以测量时间了，一般的沙漏有一个名义上的运行时间1分钟。

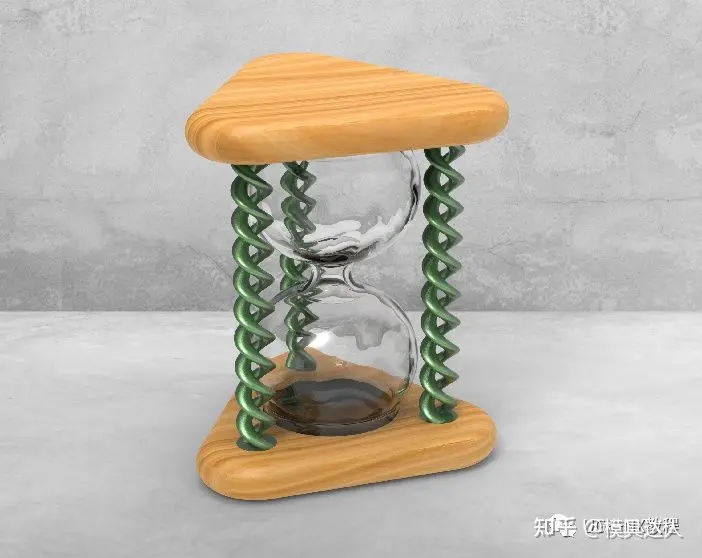

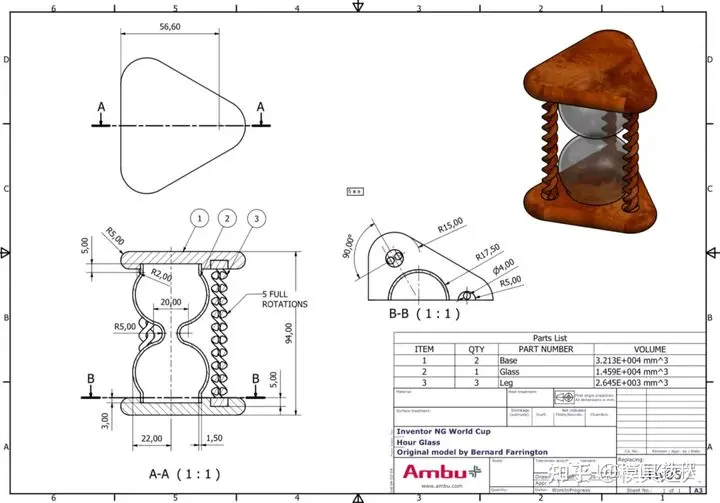

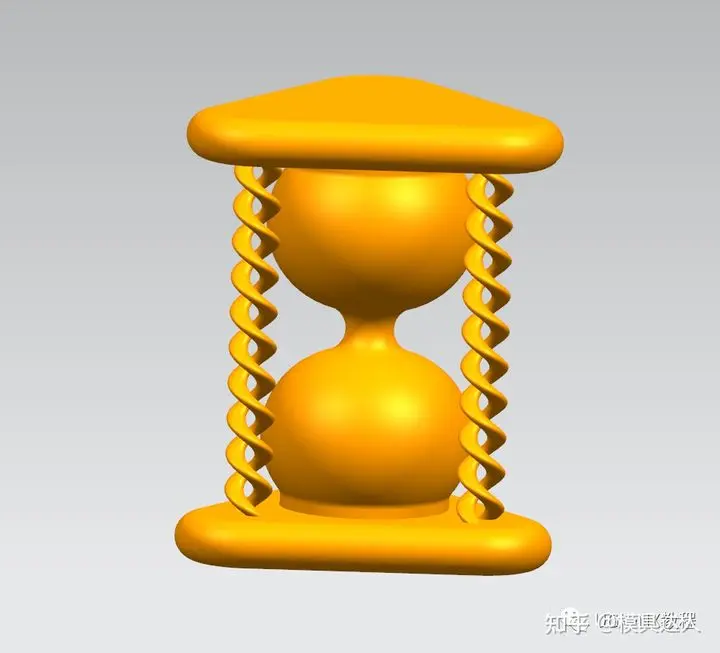

时间总是在不经意间流逝，好好利用空闲时间学习UG软件吧，今天我们来绘制一个沙漏，能看懂就没难度，图纸在这里，小伙伴可以根据图纸来绘制哦！

建模过程：

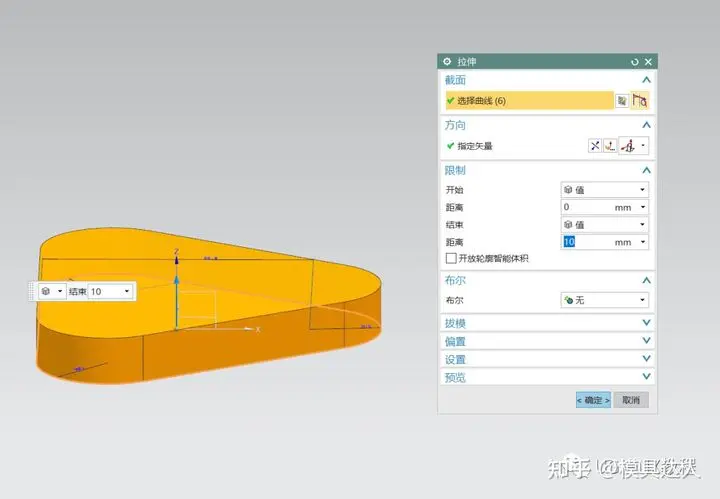

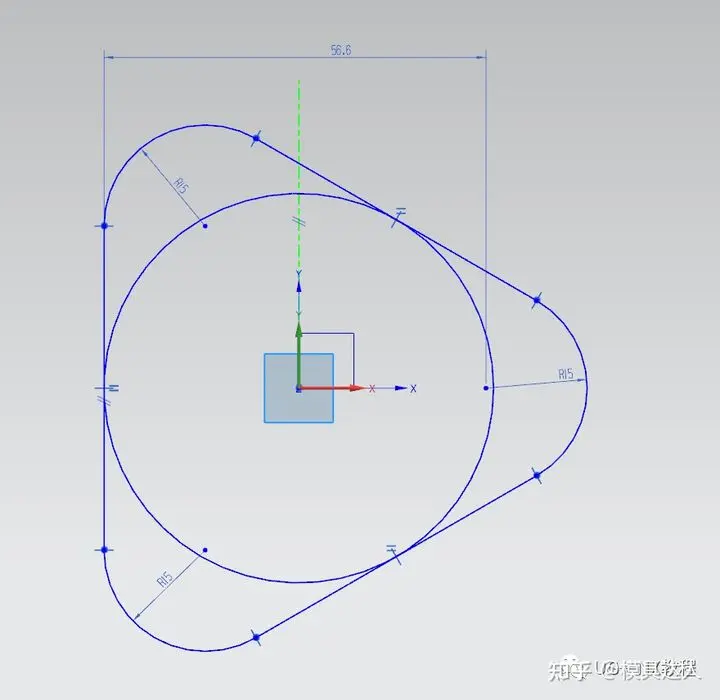

1.打开UG软件，在XY平面绘制草图并拉伸10mm

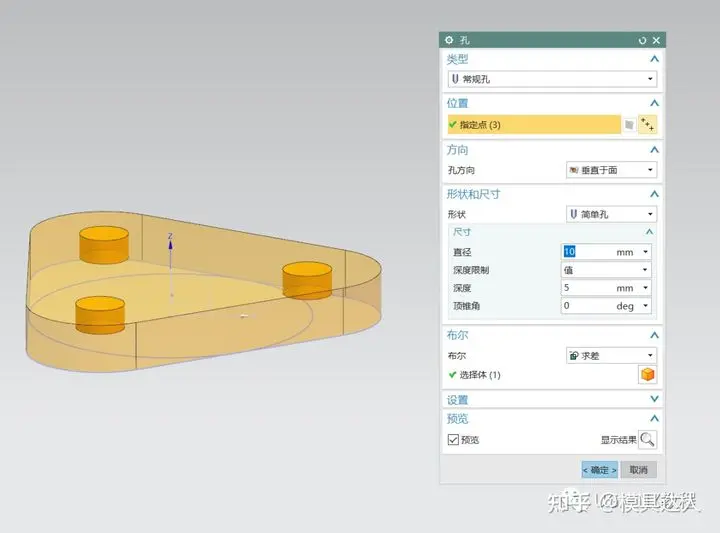

2.给拉伸板进行打直径10，深度5的孔

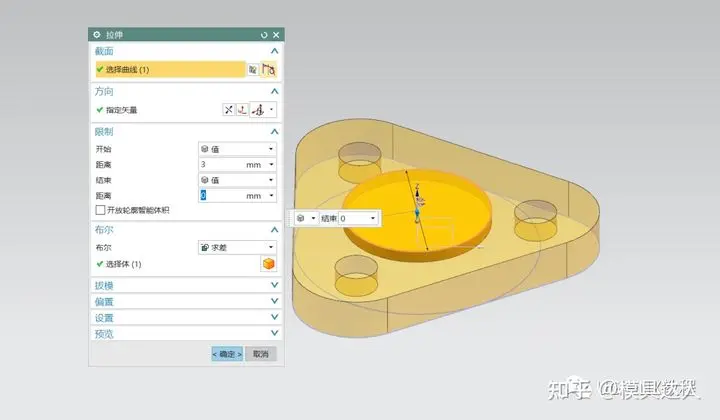

3.中间部分拉伸一个直径35，高度3的圆柱求差

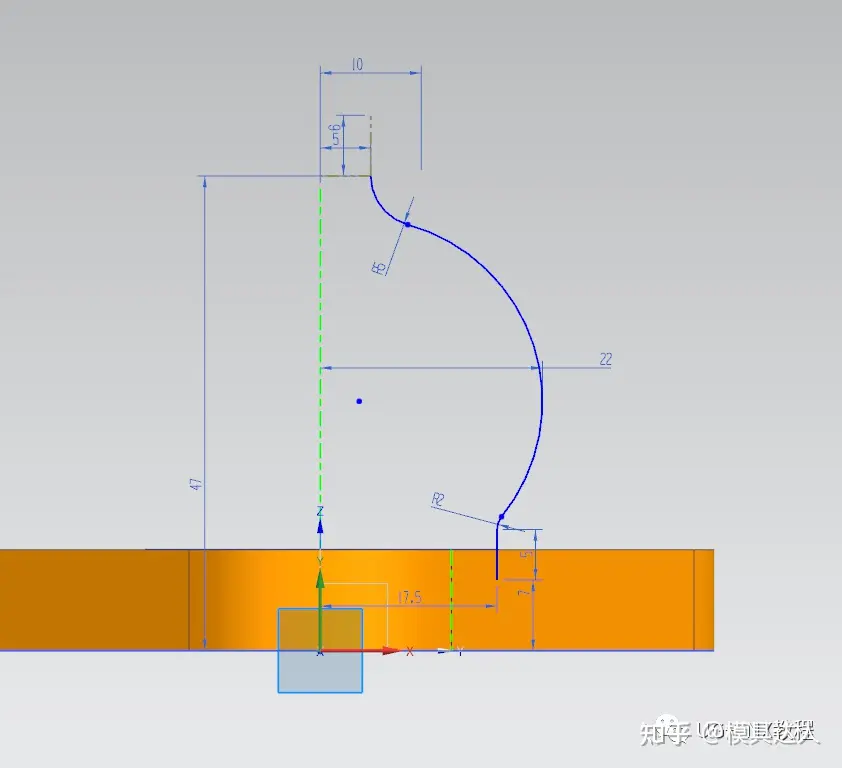

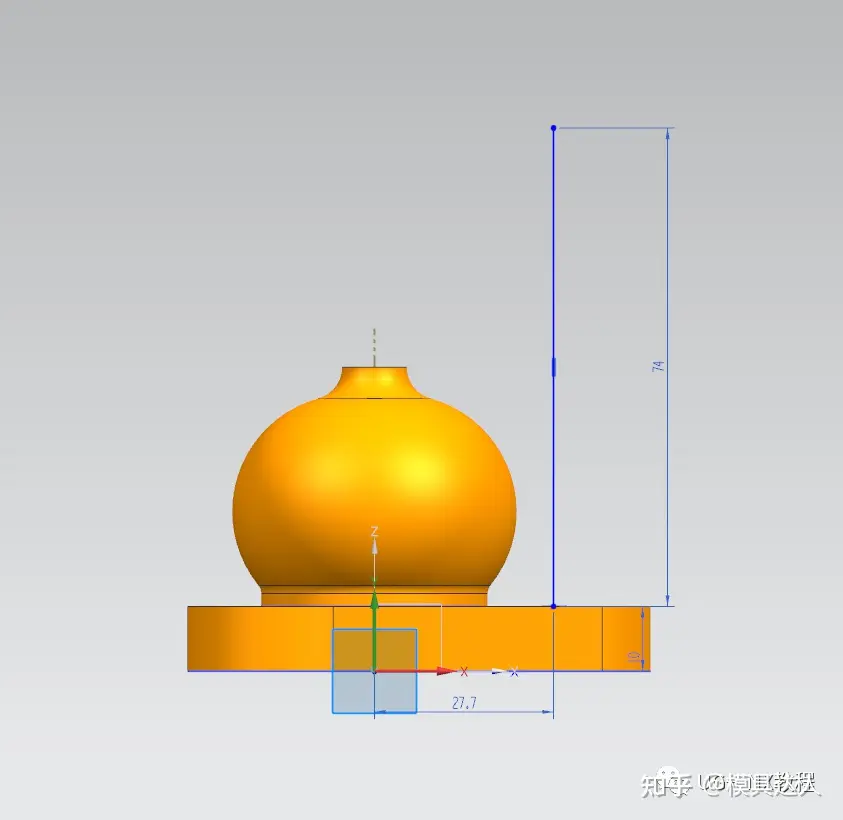

4.在YZ平面绘制草图，并进行旋转

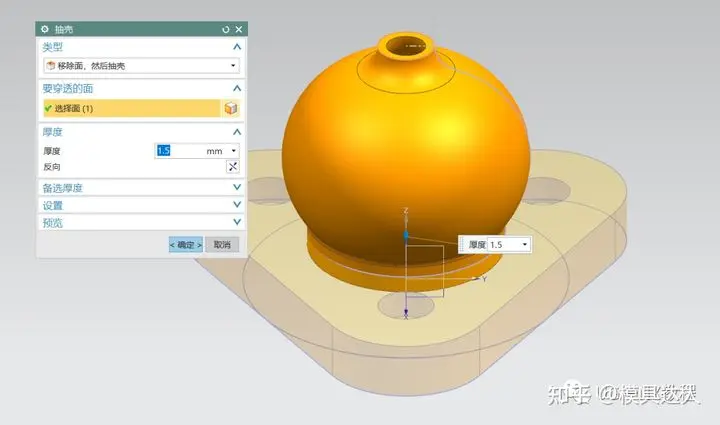

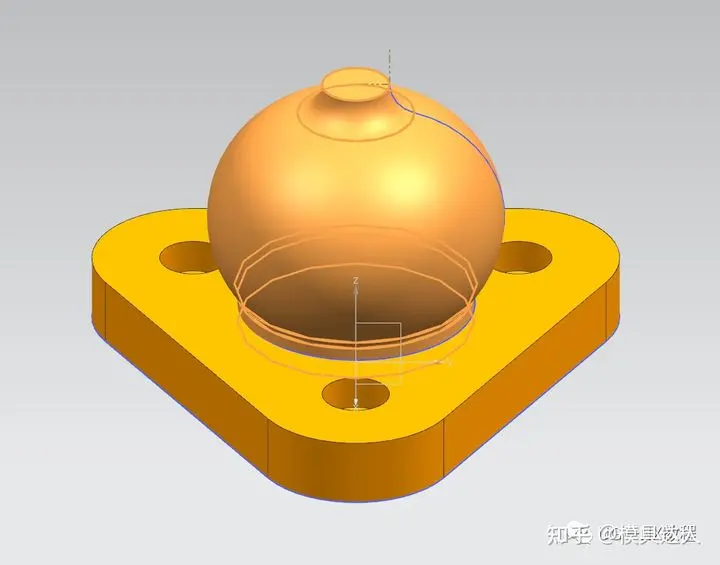

5.抽壳1.5mm后，在草图1的拉伸面上绘制草图

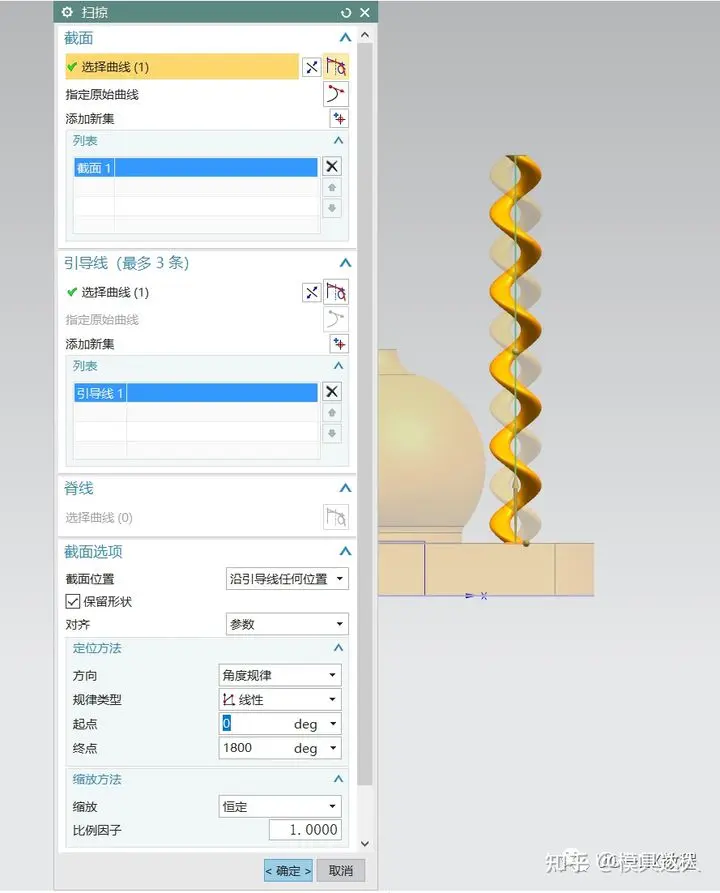

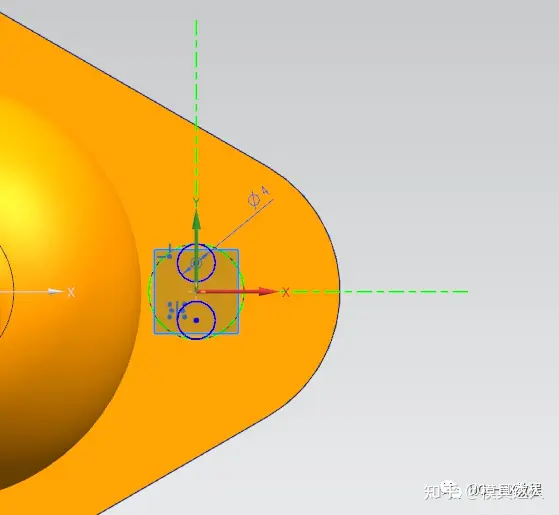

6.绘制一根引导直线后就能进行扫掠了，扫掠两次哦

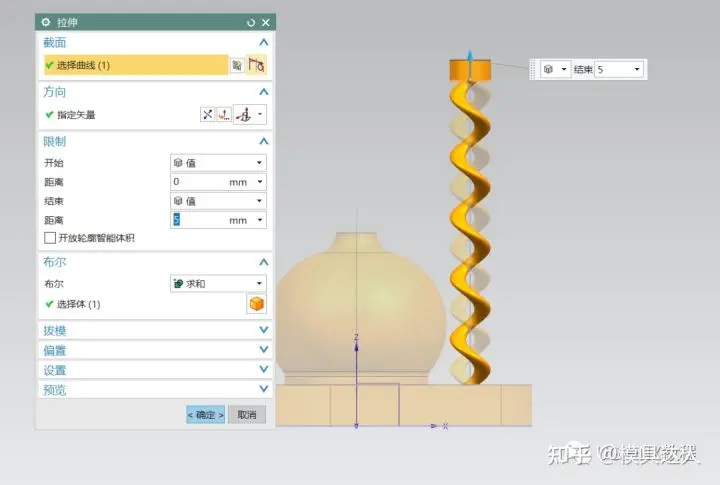

7.在扫掠的地步和顶部添加两个直径为10，高度为5的圆柱

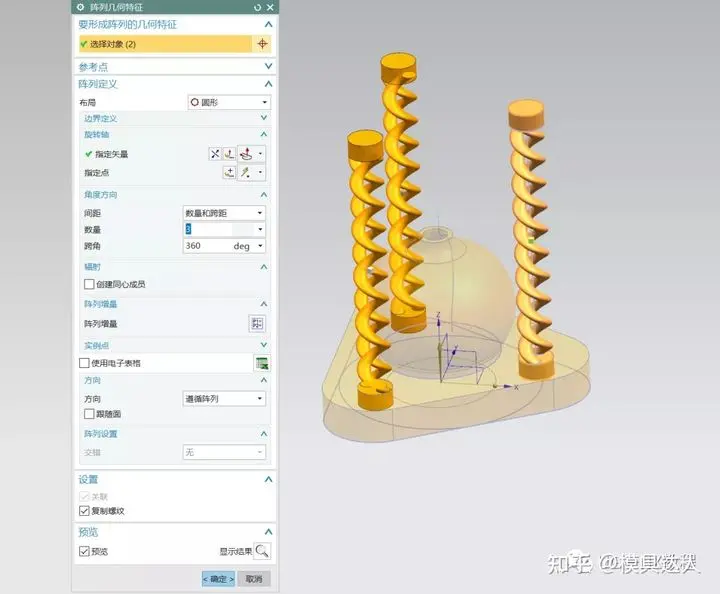

8.将螺旋柱进行圆形阵列

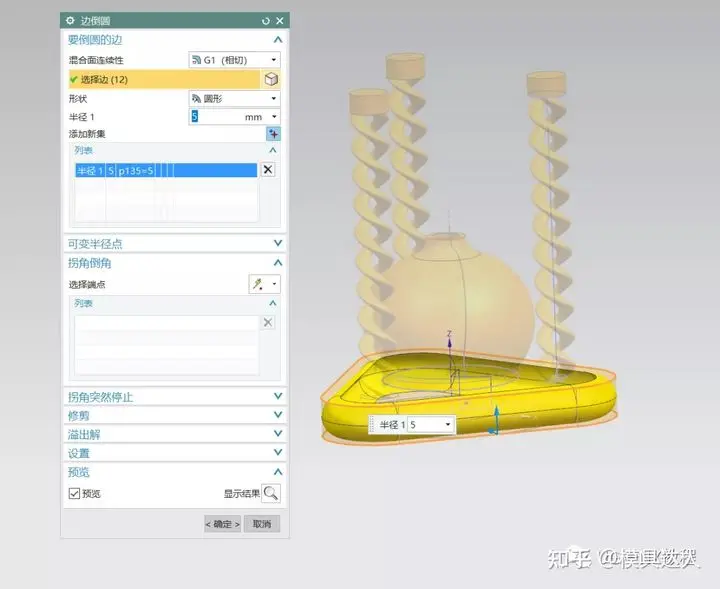

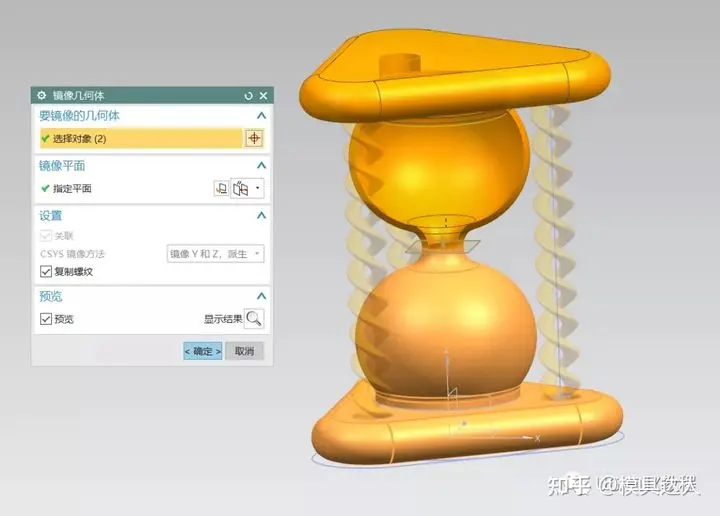

9.沙漏底座倒圆角后进行镜像

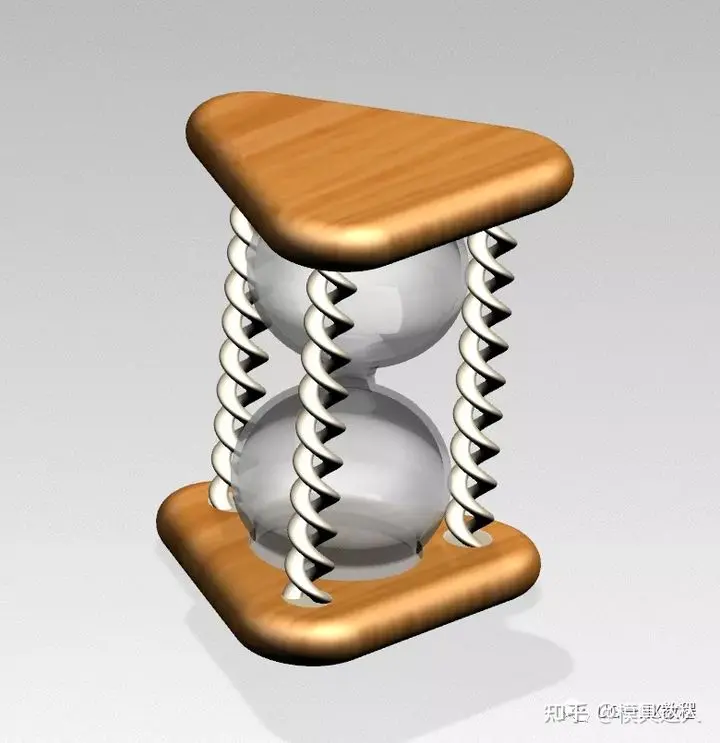

完成
