UG/NX建模挑战：一副眼镜的建模教程

随着电子产品的飞速发展，现在戴眼镜的同学越来越多了，大家长时间使用手机和电脑一定要注意保护眼睛哦！

今天我们来用UG绘制这么一幅眼镜，除了用扫描仪逆向建模外，我们可以利用这个方法做眼镜框。

建模过程：

1.打开UG,在xz平面绘制草图，可以利用光栅图像描出眼镜框正面轮廓。

2.在xy平面绘制草图，大致如下

利用偏置曲线能减少工作量哈

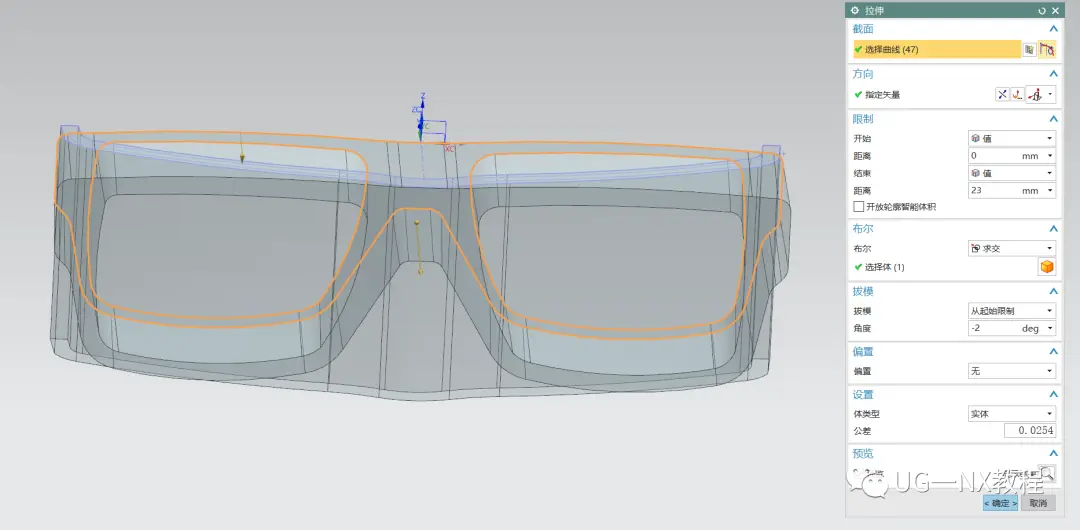

3.进行拉伸求交，方法和上次画的汽车坐垫一样。

眼镜的前框就完成了

接下来绘制鼻托。

4.新建基准面，创建两个草图

5.还是利用拉伸求交来做鼻托。

6.求和倒角后以YZ平面镜像

接下来做眼镜腿及连接部分

7.在面上绘制草图，并拉伸求和

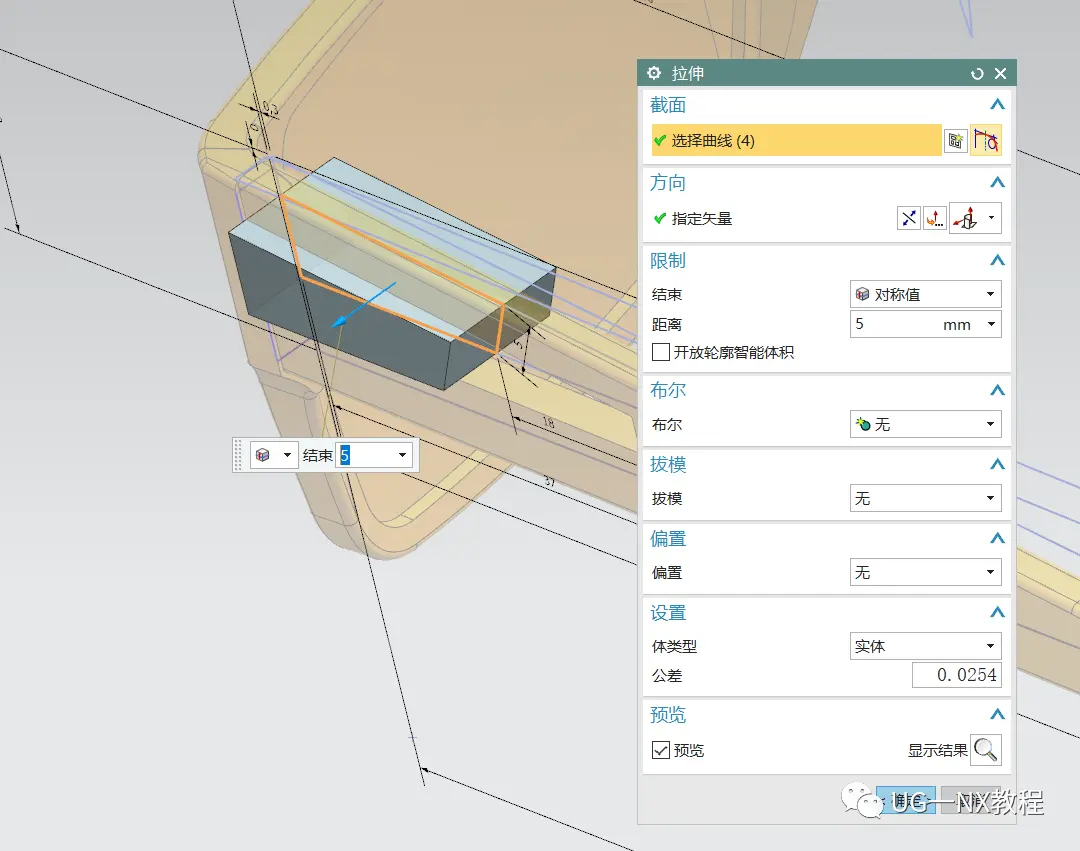

8.新建基准面，绘制草图并拉伸

9.新建基准面，绘制草图

10.在眼镜框顶部绘制草图

11.对这两个草图进行拉伸求交

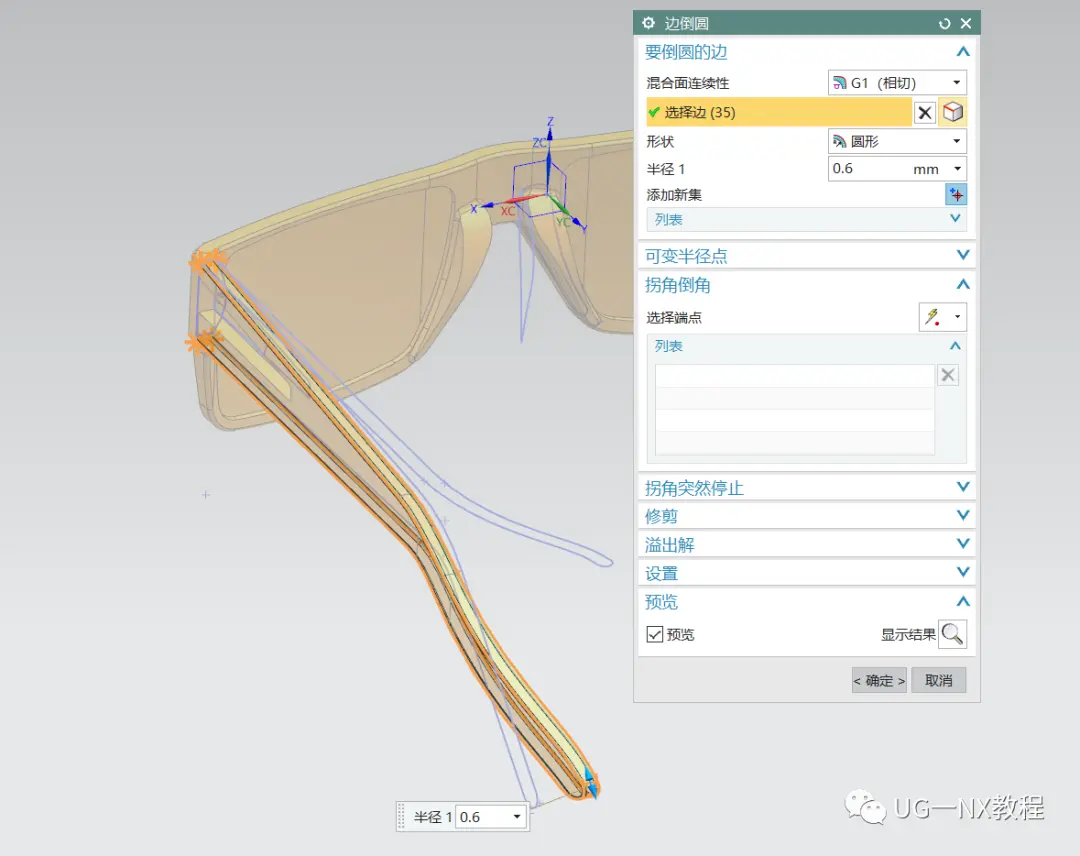

12.倒圆角(之前的眼镜前框也倒圆角修饰下）

13.选中草图的这一部分拉伸

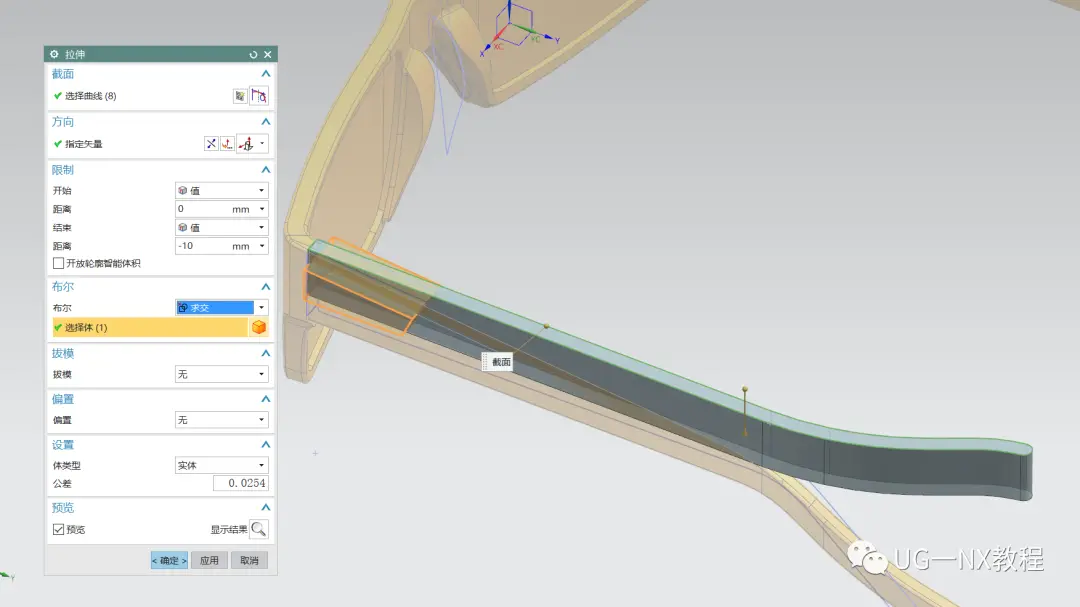

14.拉伸顶部草图求交

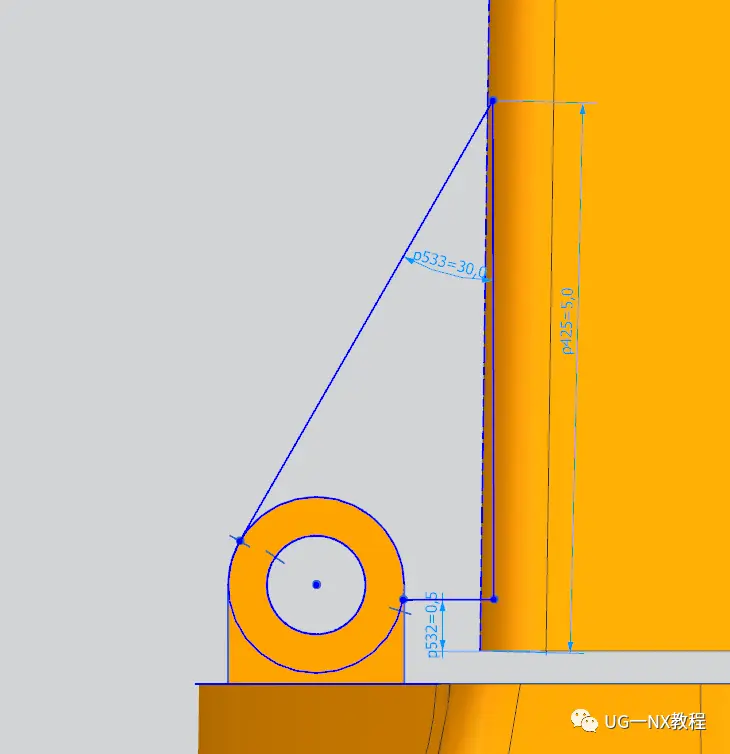

15绘制草图，进行拉伸

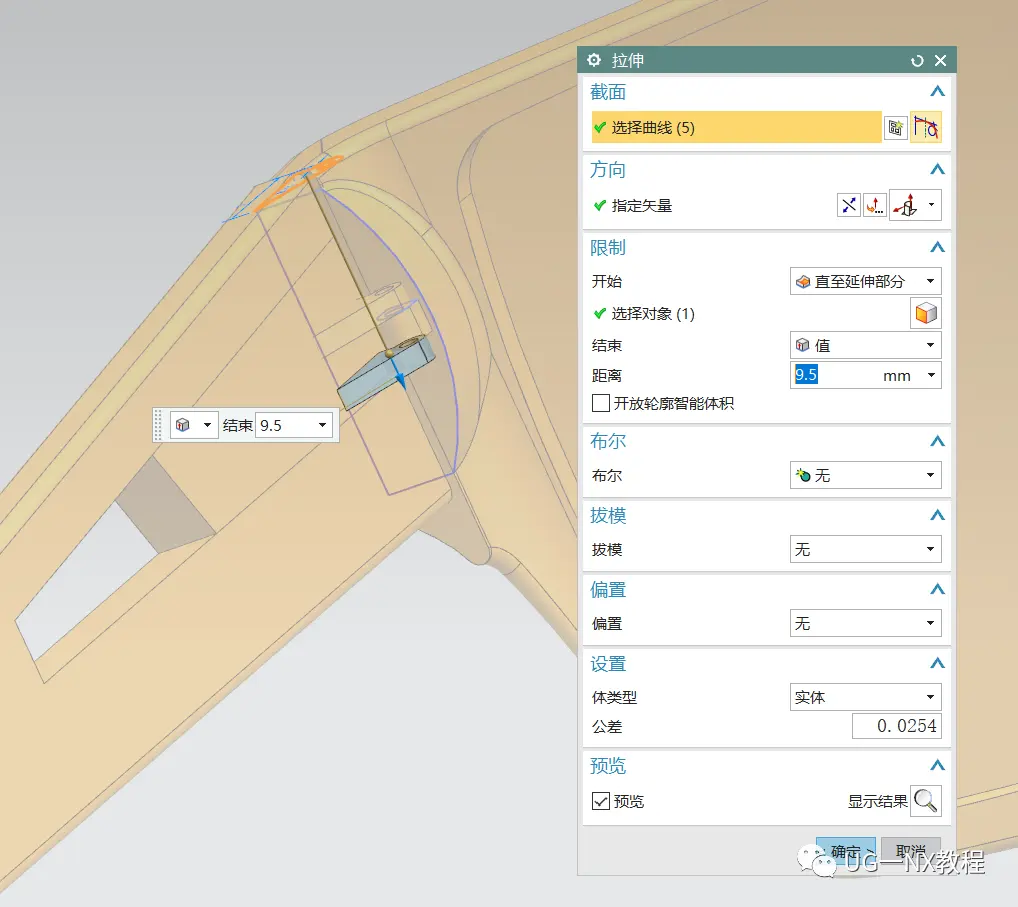

注意开始位置，拉伸至延伸部分

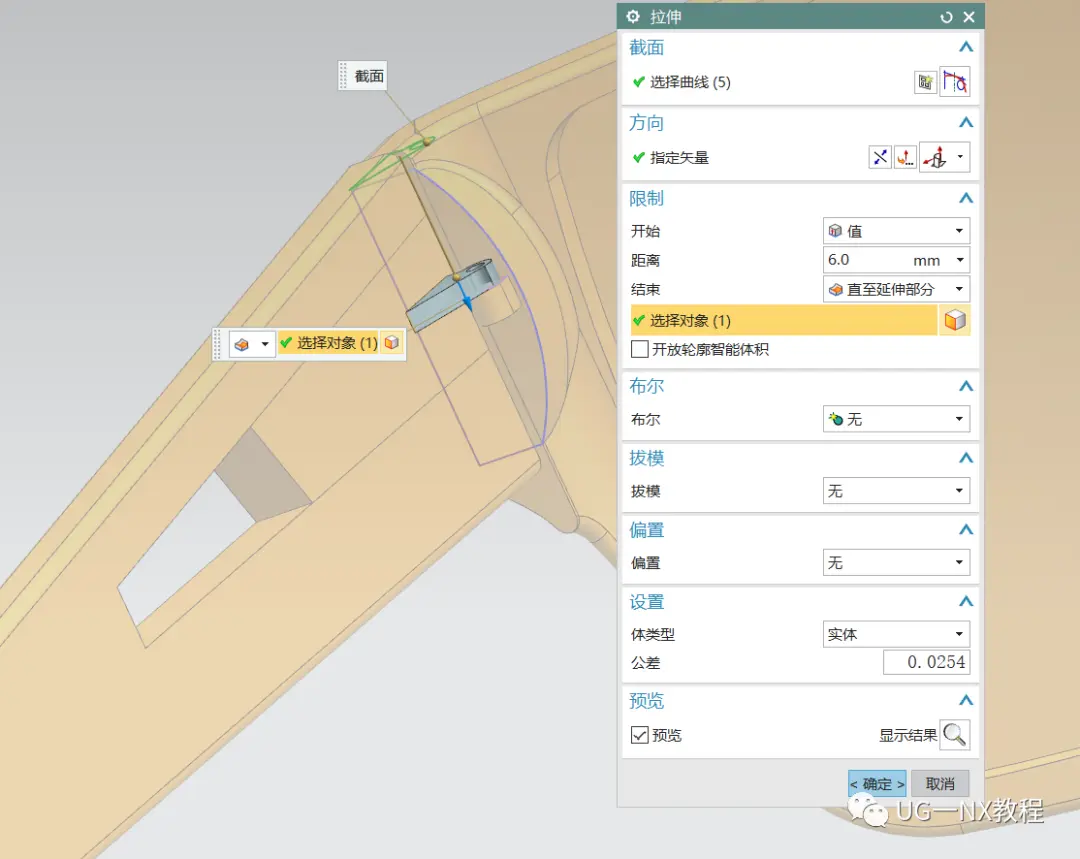

下方也拉伸一个

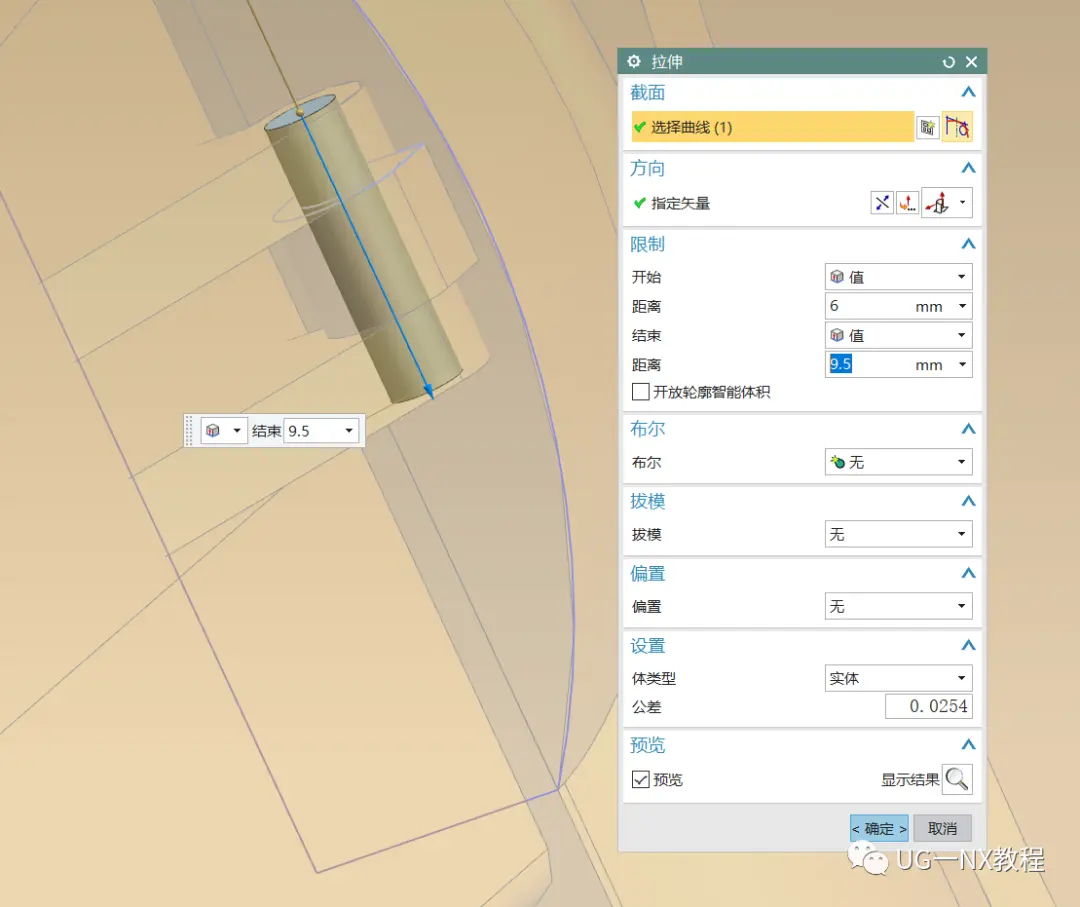

16.拉伸圆柱

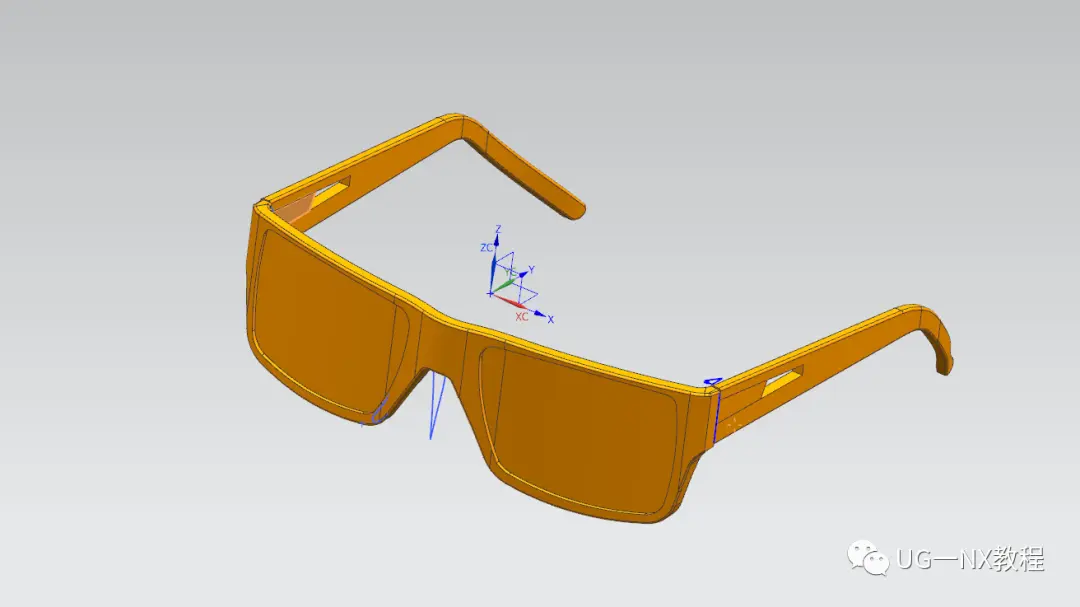

17.镜像到对面去，对整个模型该求和的求和，该倒角的倒角，整个眼镜架就完成了

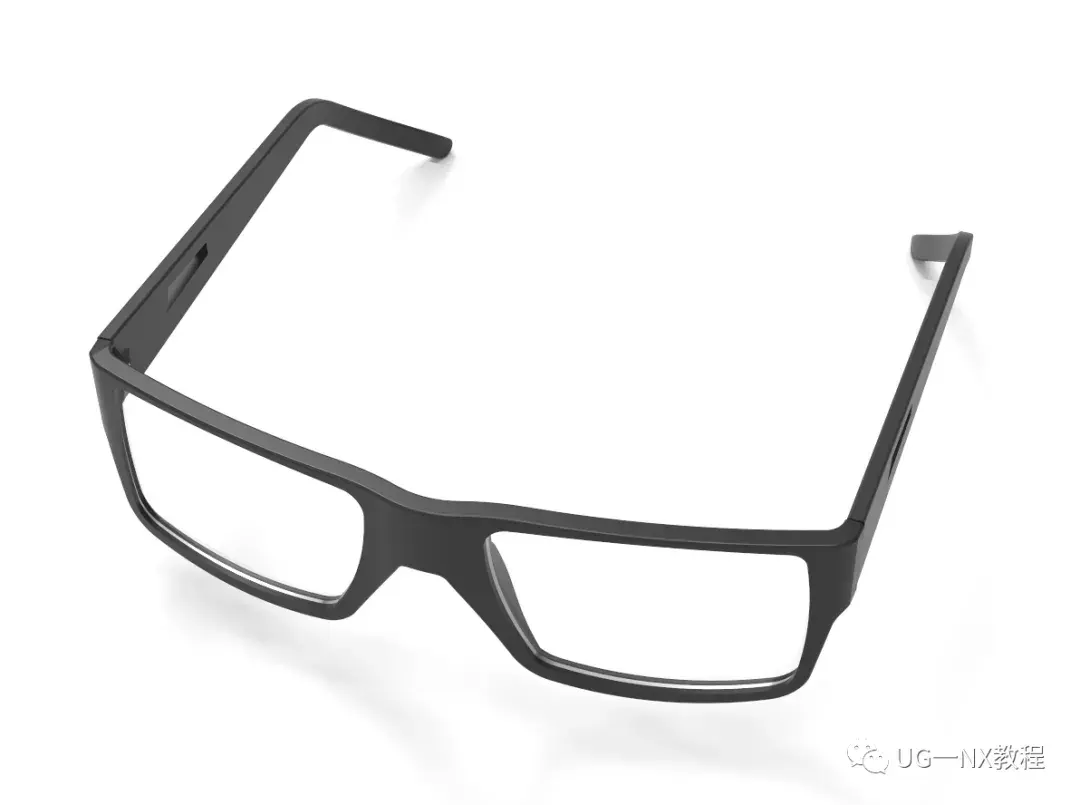

渲染一下。

看到这里的小伙伴不知道有没有学会呢？这个模型很简单的，都没有用到什么比较难理解的指令，大家快来动手自己做一副眼镜玩玩吧！
