UG/NX产品建模：手动榨汁器套装，挑战你的建模能力

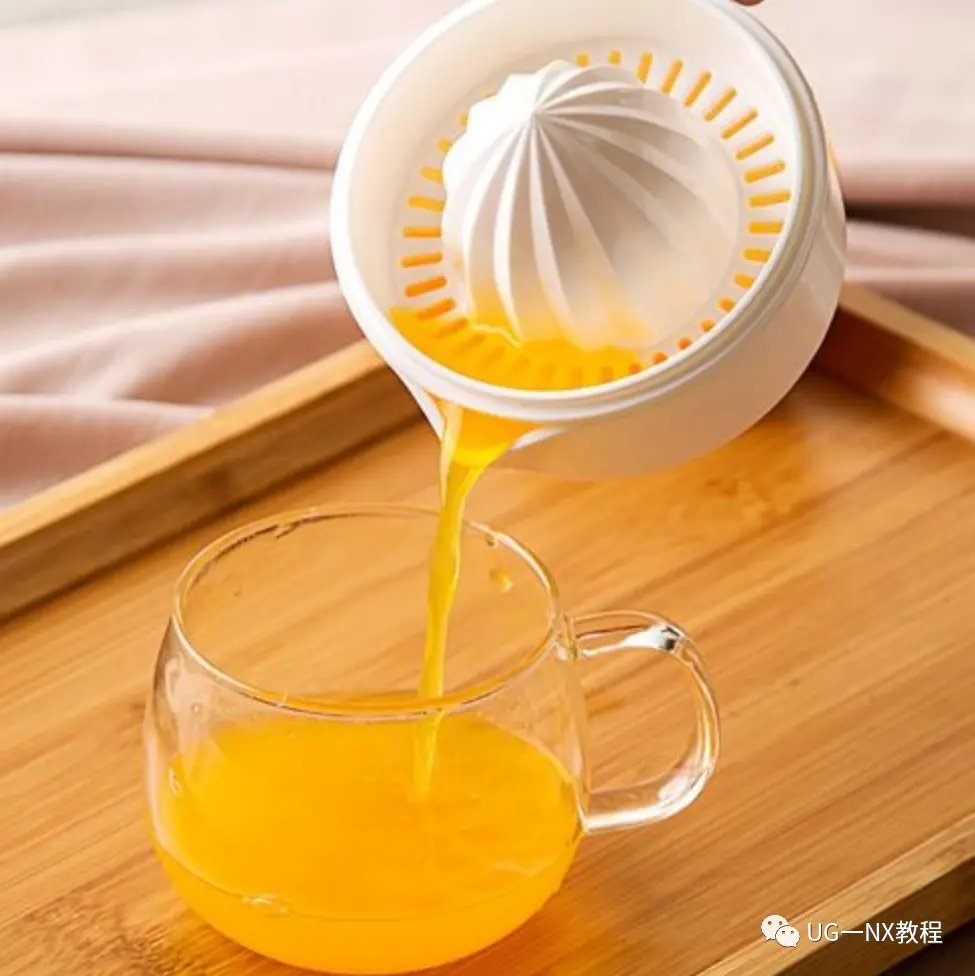

今天我们来绘制一个简易的手动榨汁器，柠檬，橘子使用它就能手动榨出汁，来看看建模过程吧：

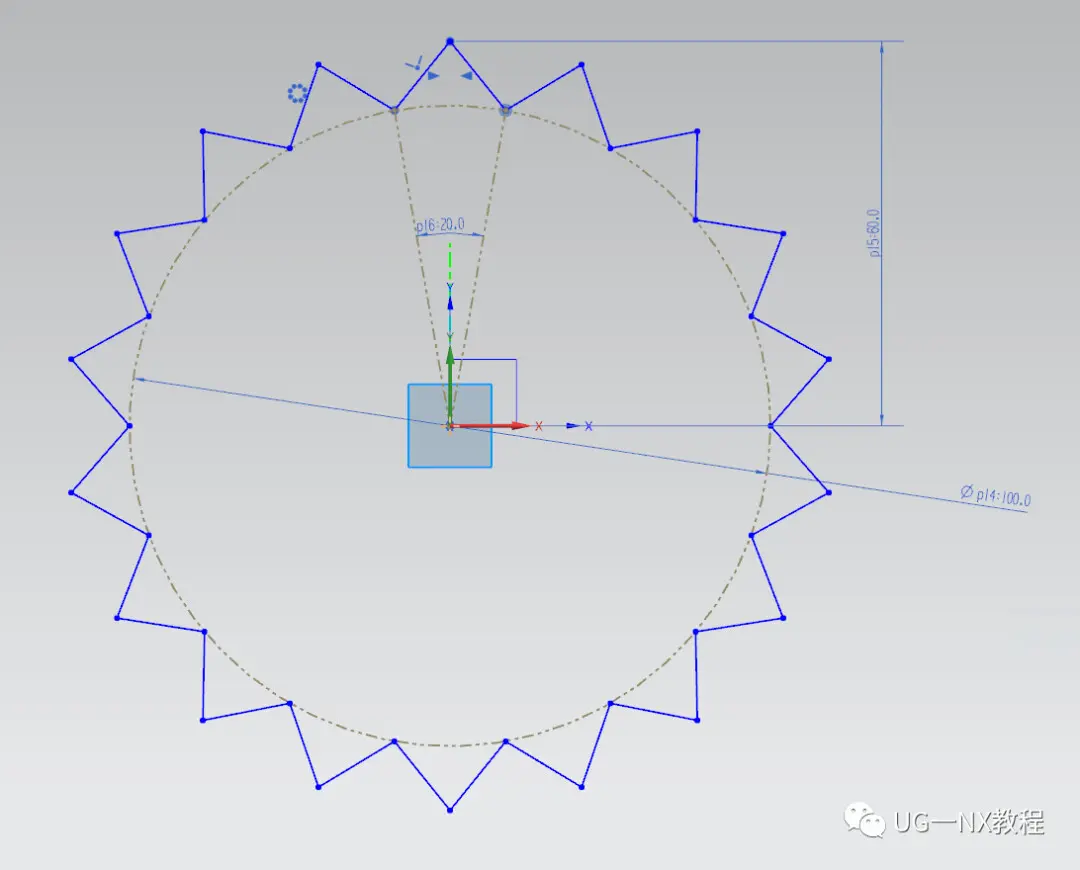

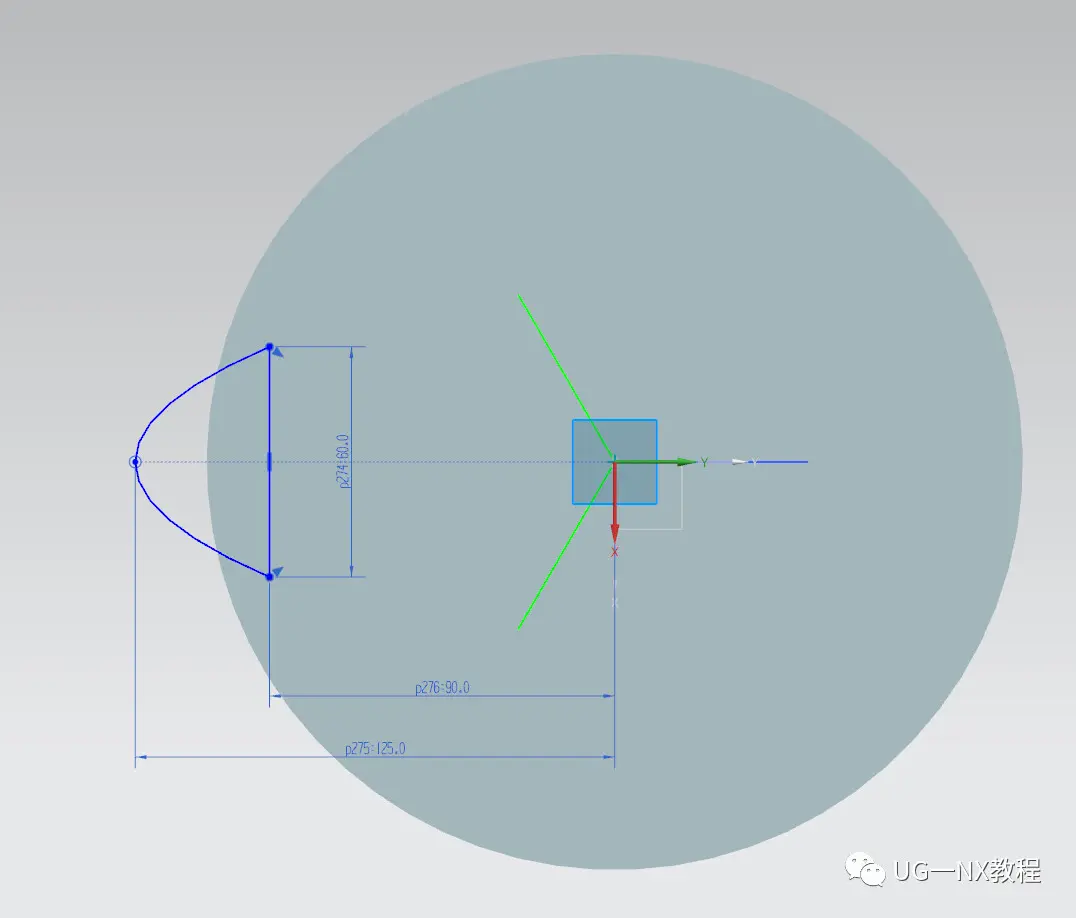

  建模过程：  1.打开UG，XY平面绘制草图如下。

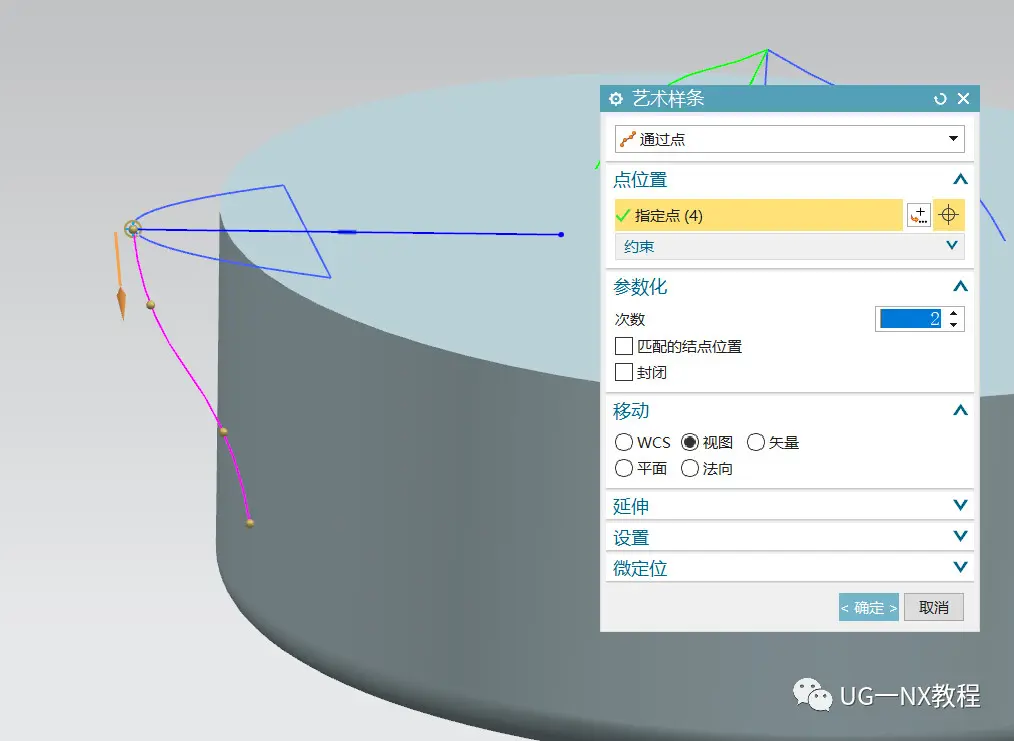

  2.换YZ平面绘制艺术样条曲线

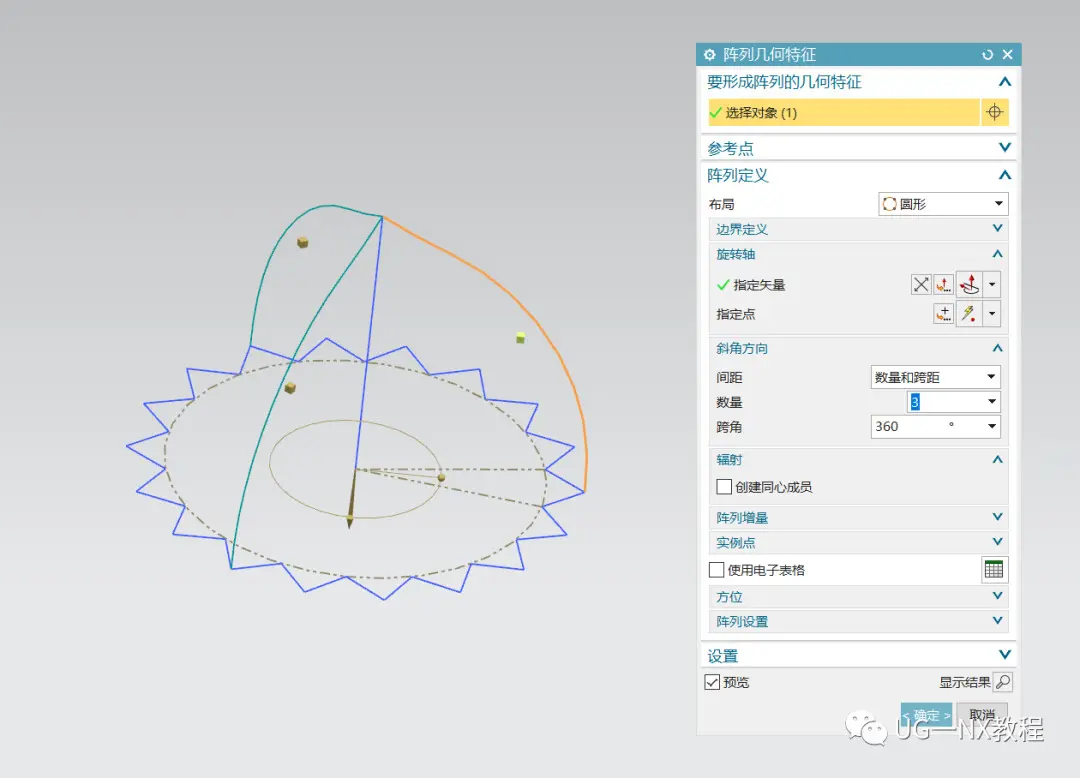

  3.讲样条线圆形阵列成三份。

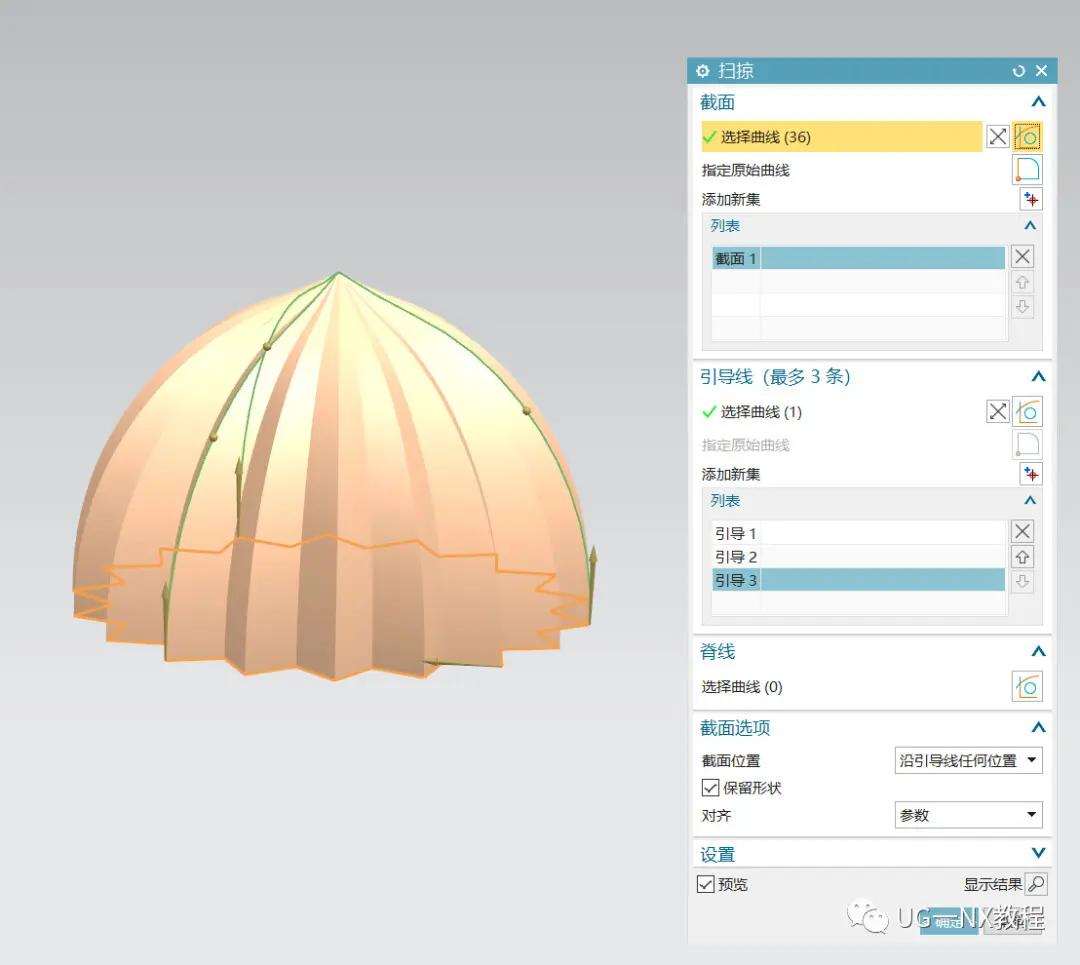

  4.进行扫掠，三根样条线做引导线

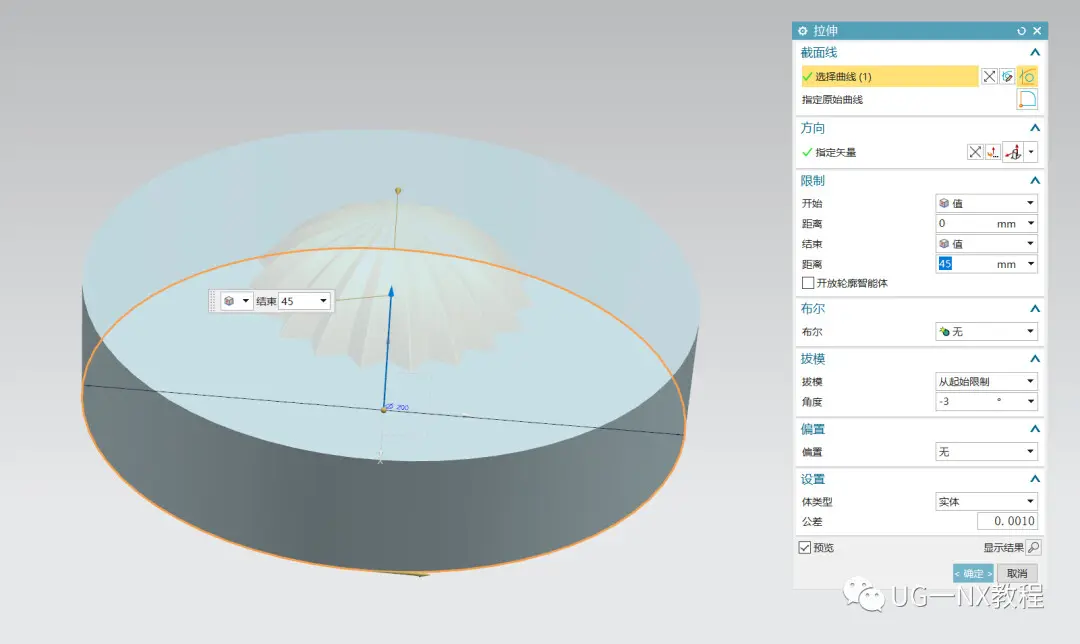

  4.倒圆角0.5mm后底部拉伸一个圆柱

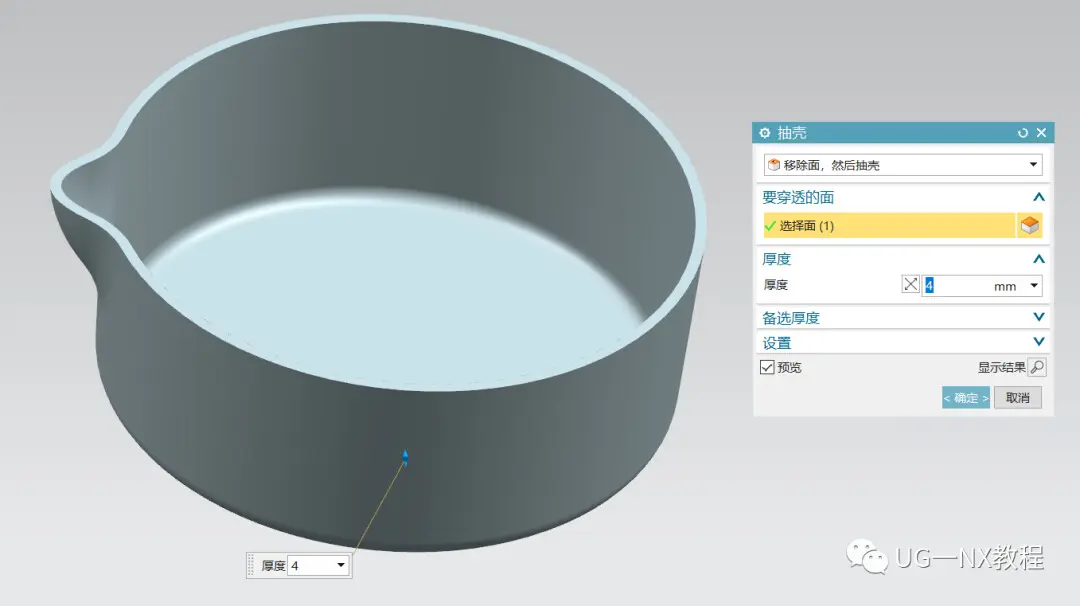

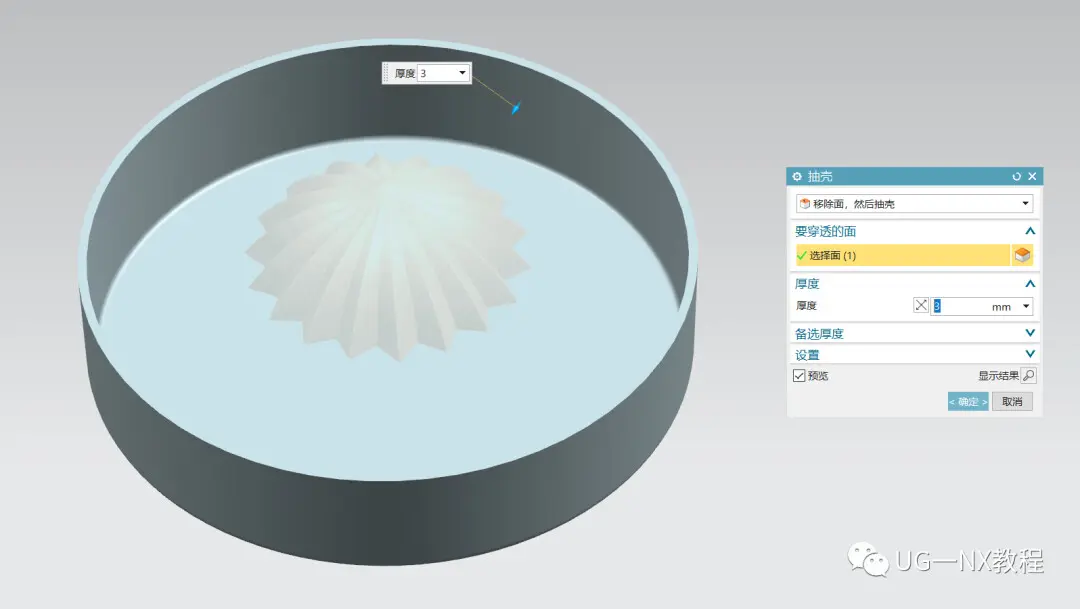

  5.进行抽壳

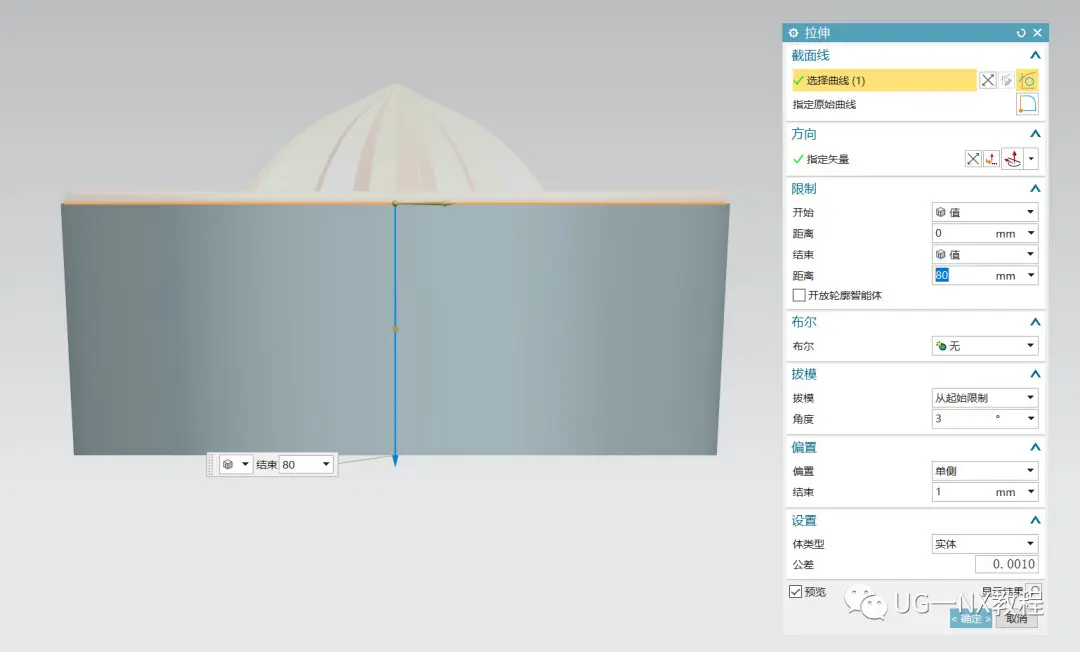

  6.拉伸顶部边并进行偏置

  7.合并倒圆角后，在底部绘制孔的草图，拉伸求差

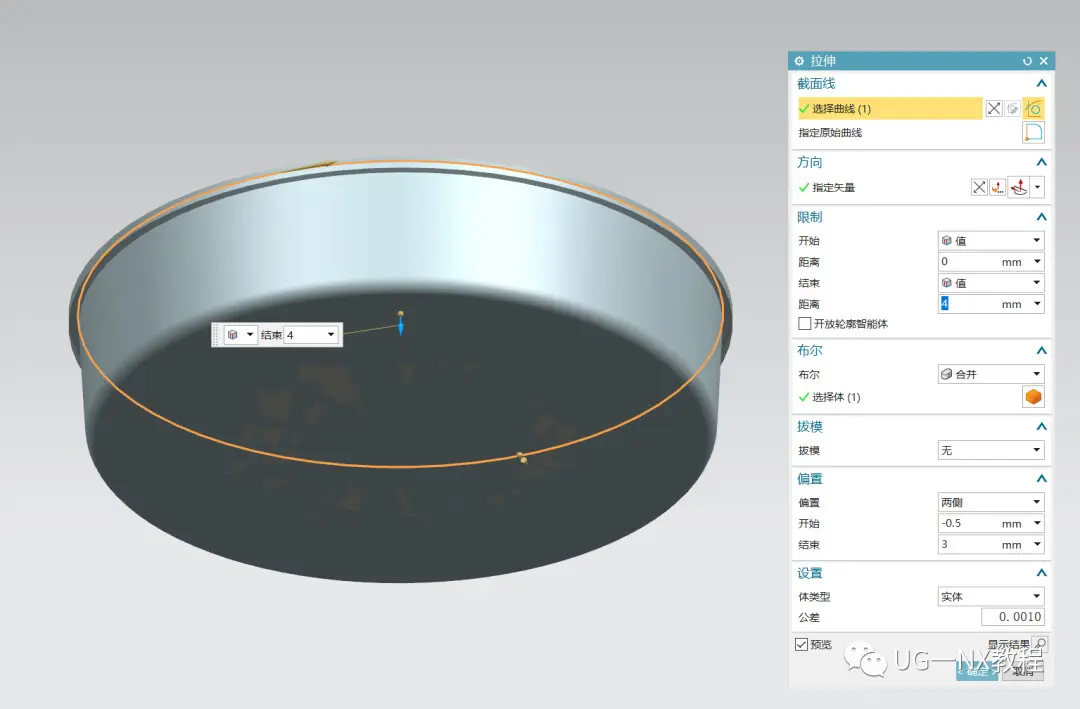

  8.接下来下方准备做个容器接住果汁，首先继续拉伸顶边做圆柱

  9.在圆柱面上绘制草图

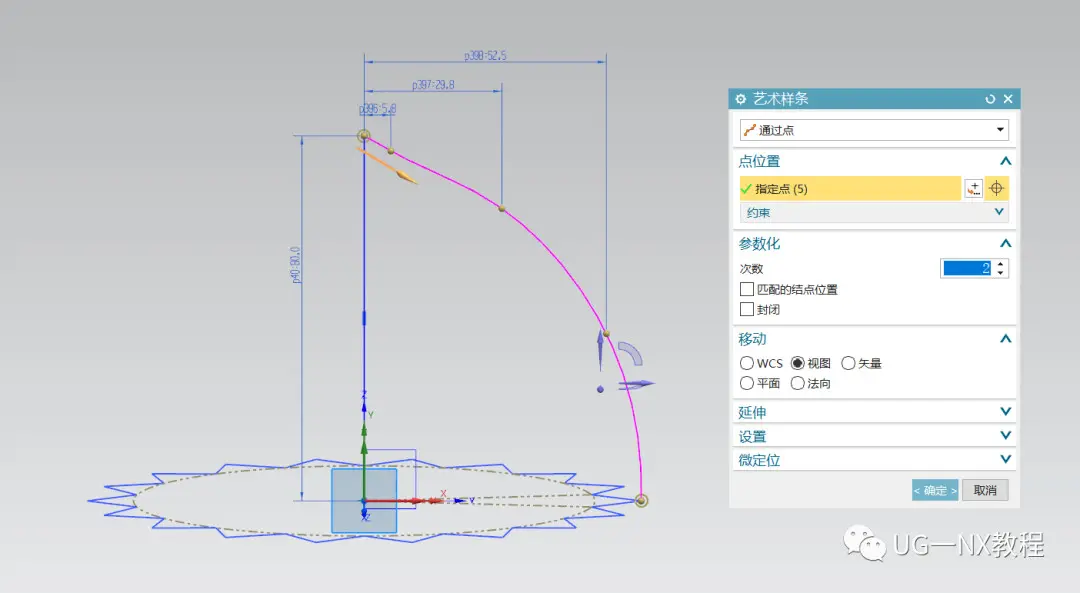

  10.壶嘴处做曲面需要绘制一条引导线

  11.扫掠做出壶嘴

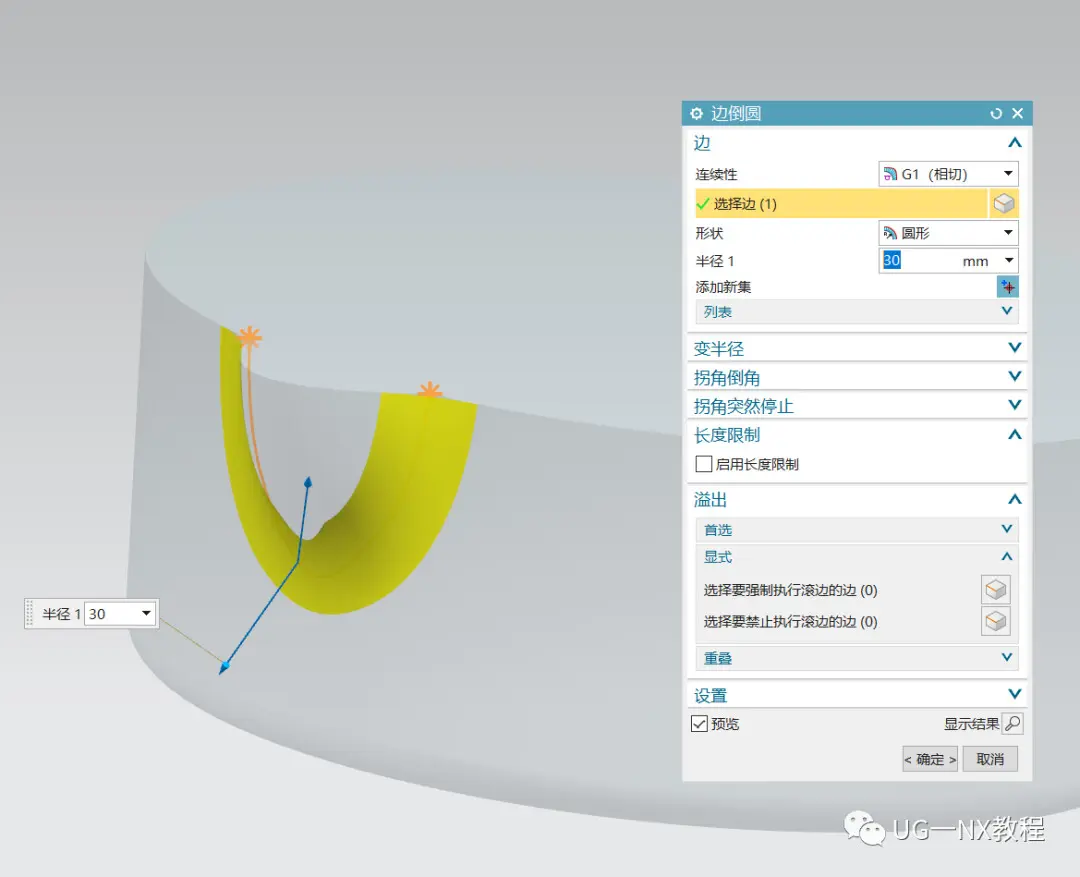

  12.求和后倒圆角

  13.进行抽壳

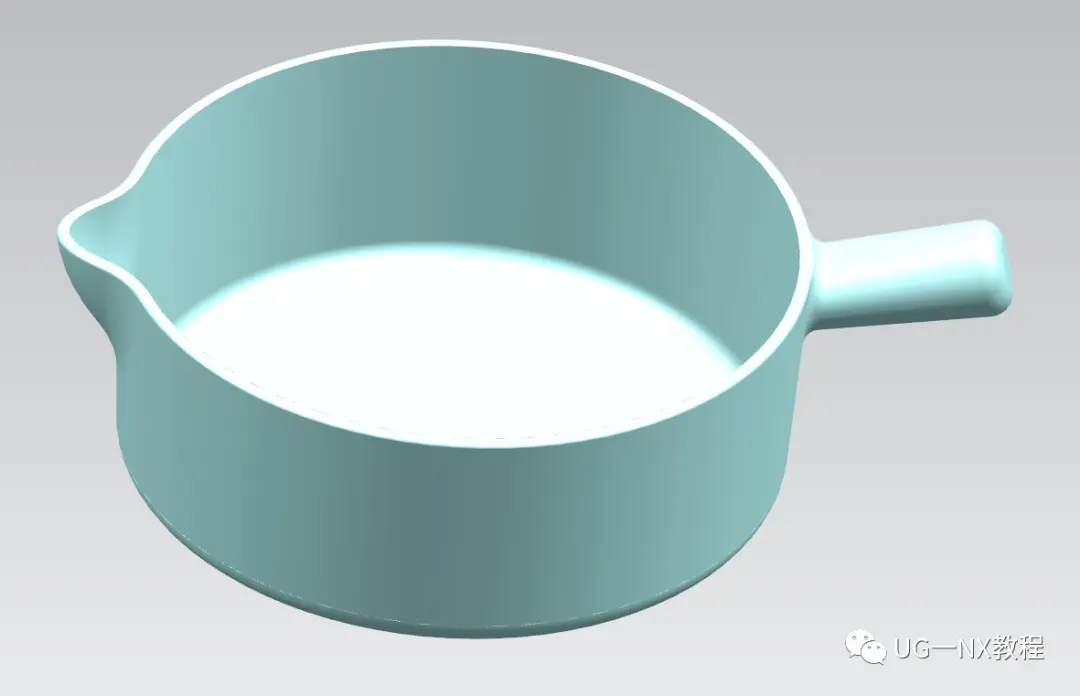

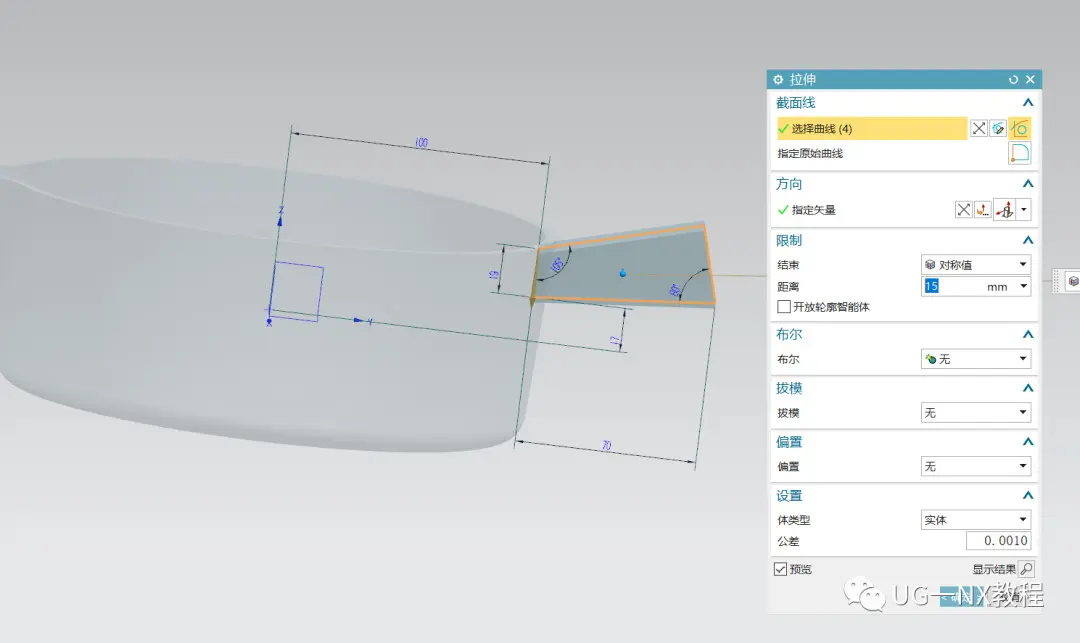

  14.拉伸出手柄，倒圆角求和

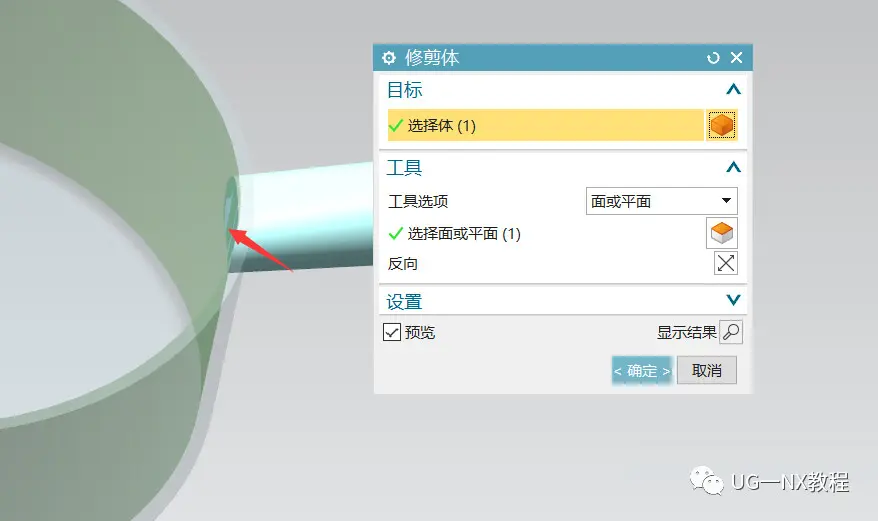

  15.修剪掉延伸出来的部分

  16.整体求和后倒圆角。

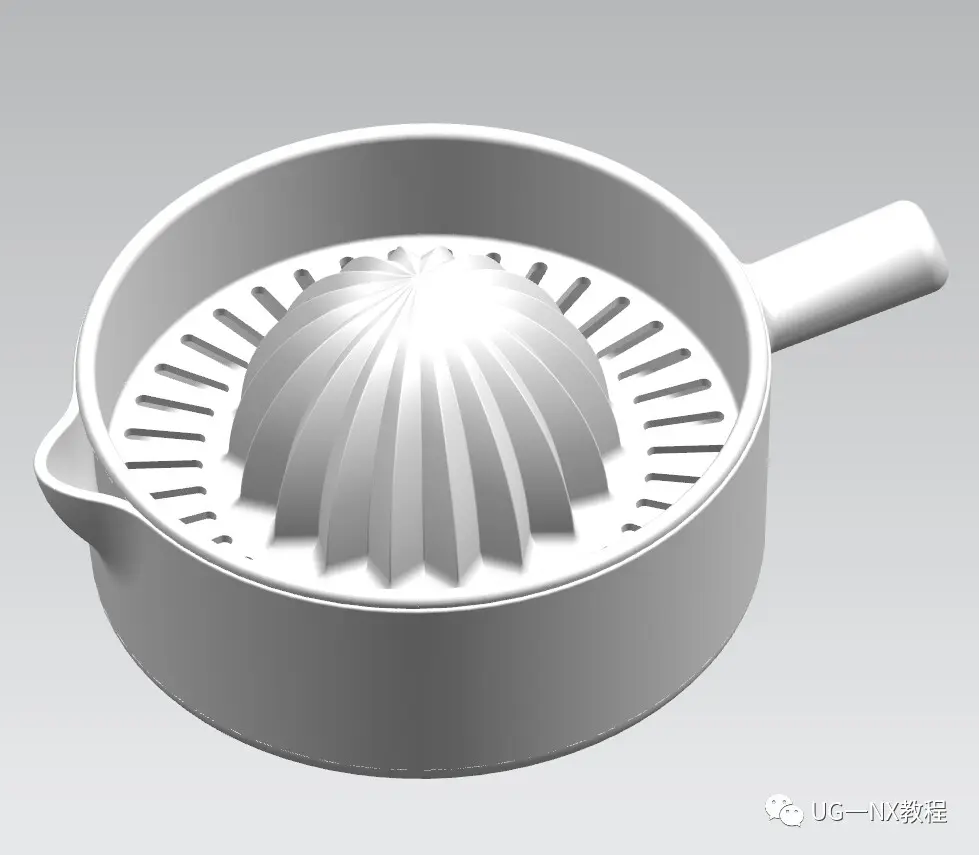

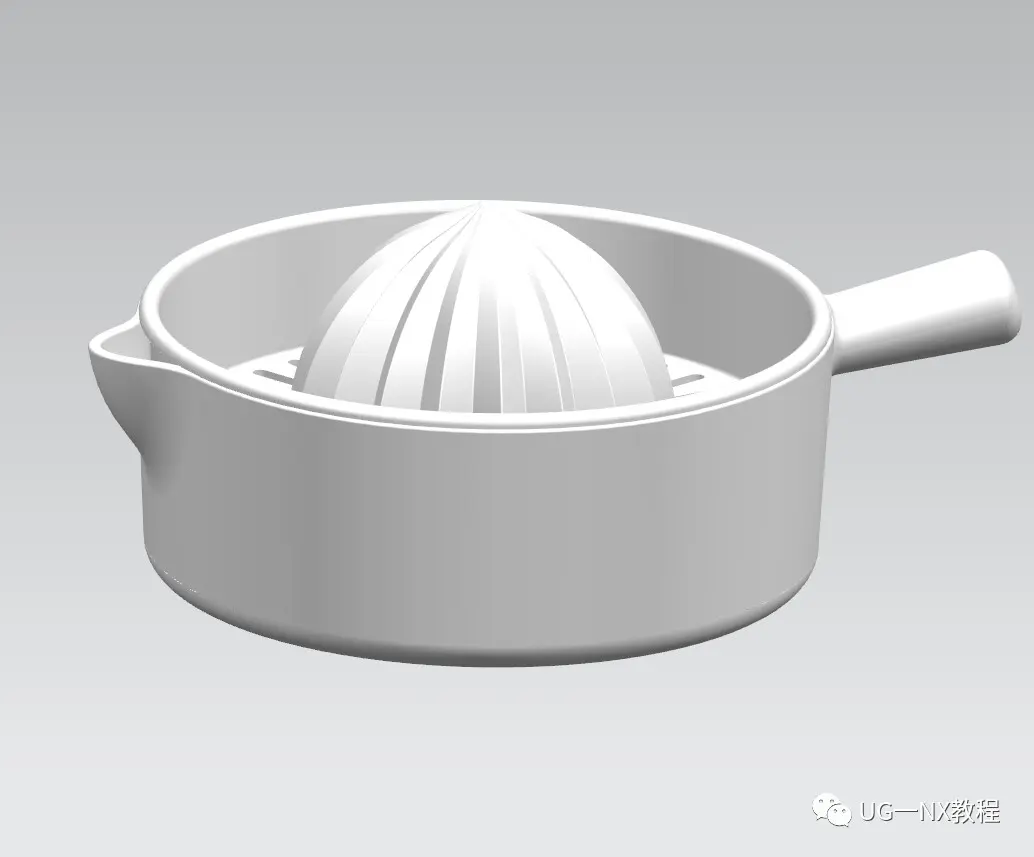

  17，容器与榨汁器结合起来就是这样子的
