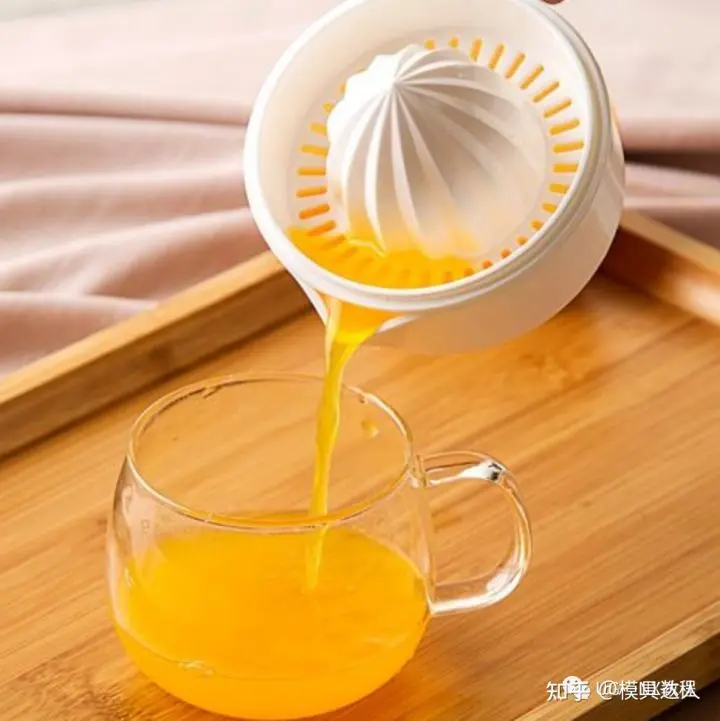

炎炎夏日，这时候来一杯冰镇鲜榨果汁，那滋味！绝了！
但是！这种手动榨汁机的小工具，你知道中间这个大椎椎如何绘制出模型吗？有没有思路呢？没思路来赶紧来看看学习一下，有思路的也来看看教程中用的方法是否和你想的一样，多学习一种思路也是极好的！
建模过程：

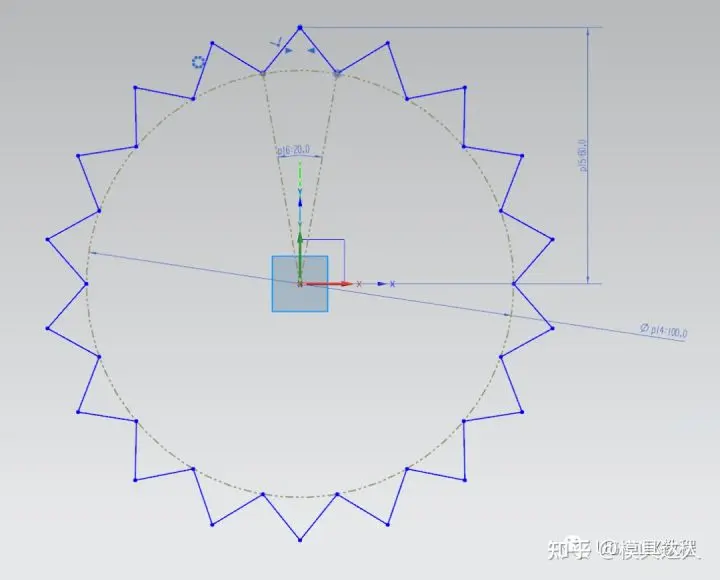

1、打开UG，在XOY平面绘制这样一个草图

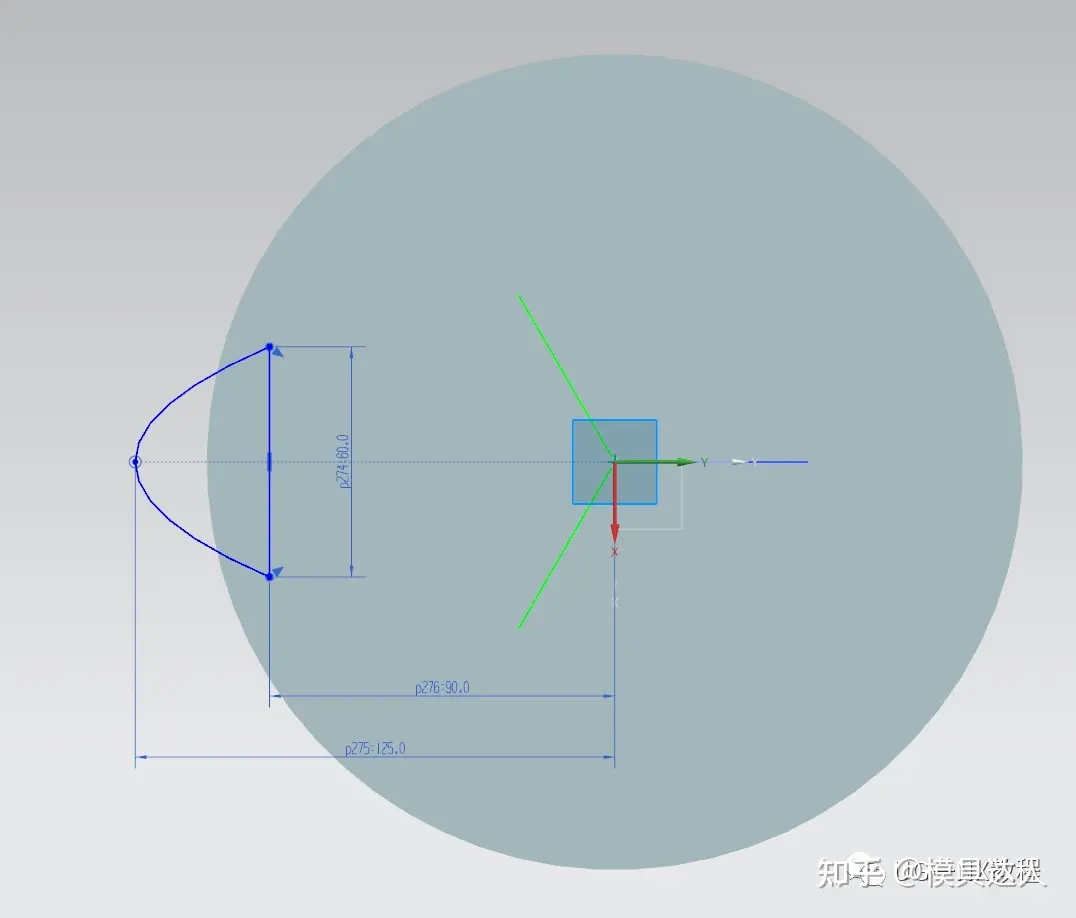

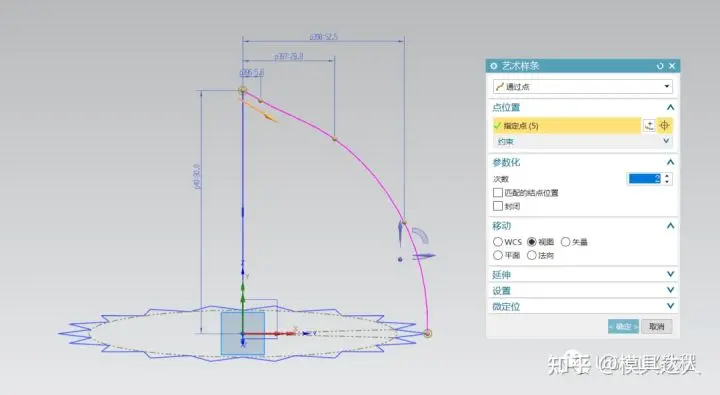

2、换YOZ平面，继续绘制一条艺术样条曲线

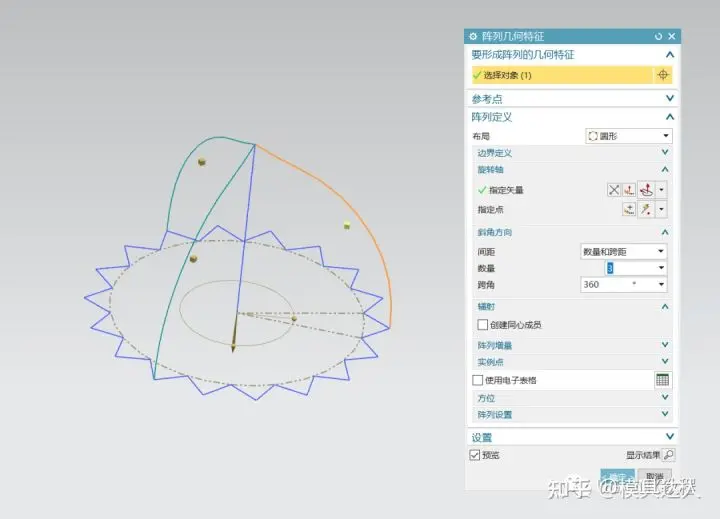

3、平均的阵列出三份曲线

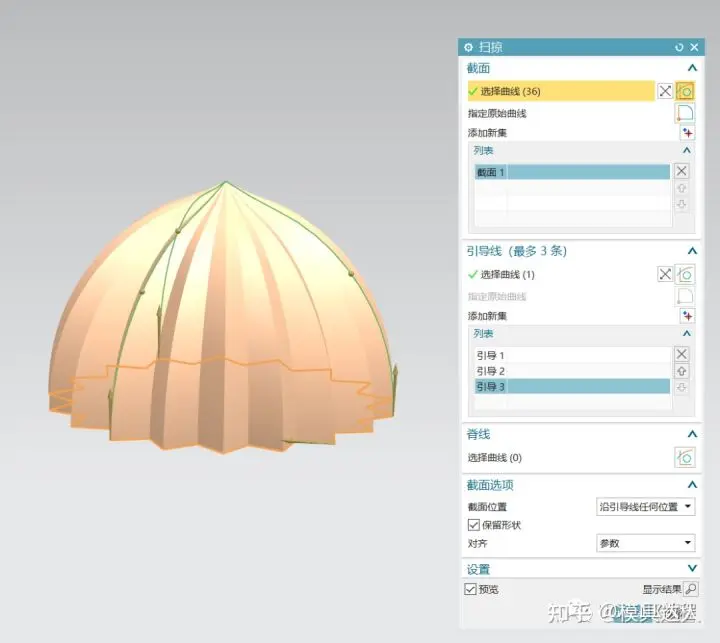

4、不出所料的用扫掠来做，三根样条线是引导线
4、将扫掠体倒圆角0.5后，从底部直接拉伸一个圆柱

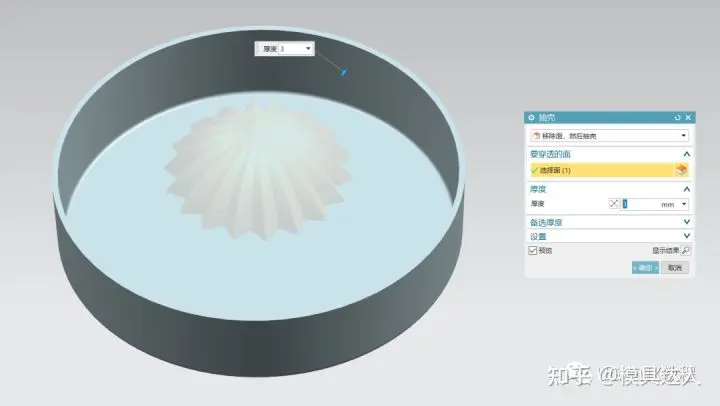

5、做移除面抽壳
6、拉伸选择顶部的边并做一点偏置

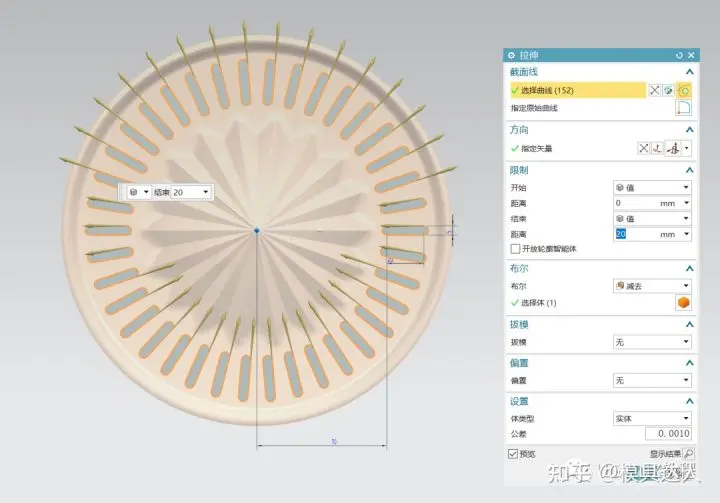

7、合并并做出倒圆角后，再绘制一圈孔的草图，拉伸求差

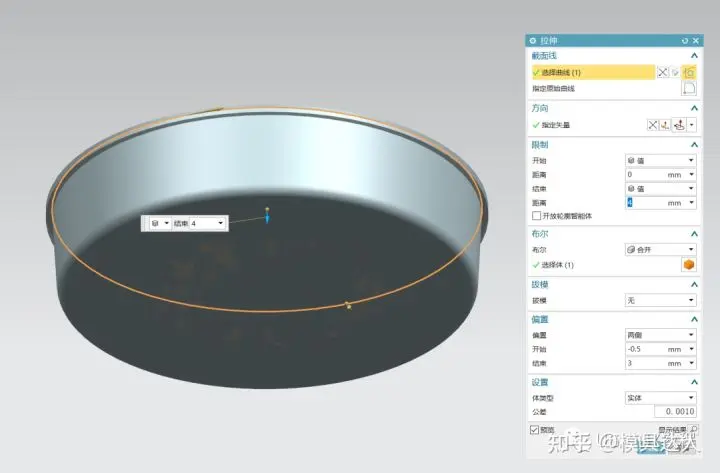

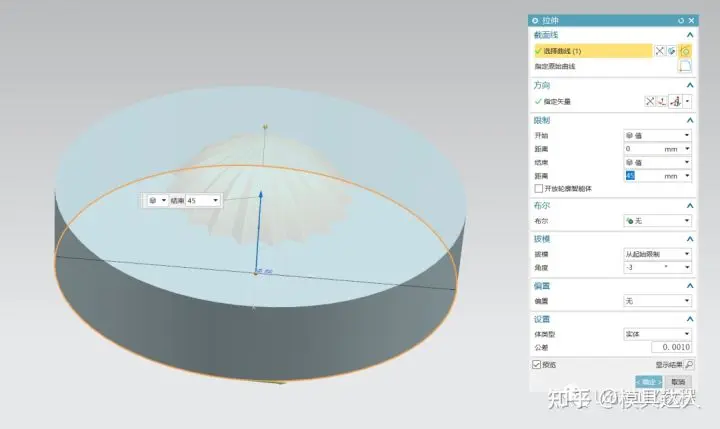

8、然后是一个接住果汁的容器，同样是拉伸顶边线框做圆柱
9、然后在圆柱面的顶部绘制壶嘴的草图

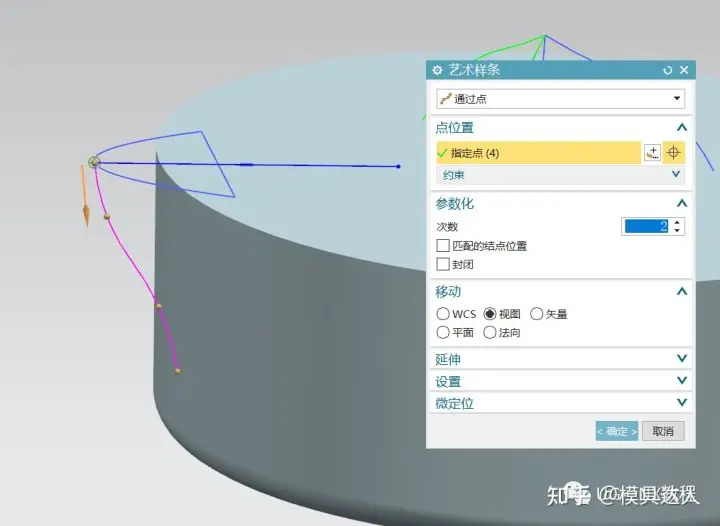

10、做壶嘴处做曲面，首先我们先需要绘制一条引导线

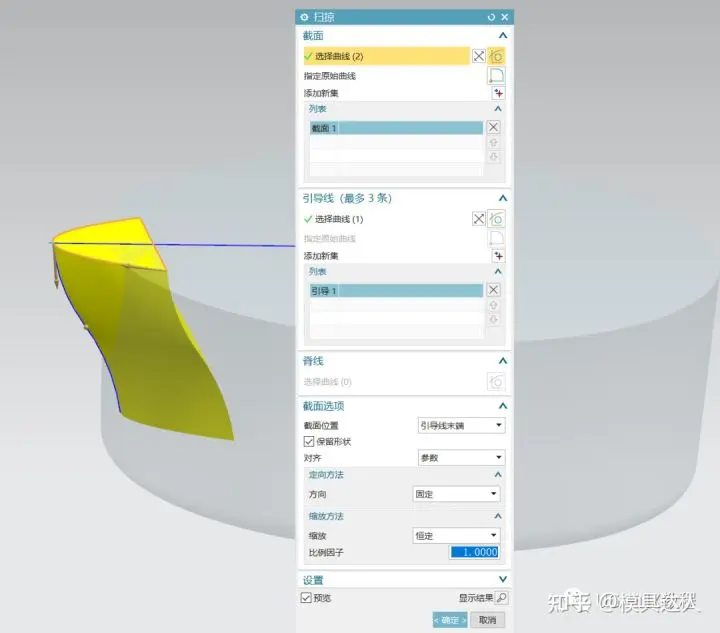

11、然后用扫掠做出壶嘴部分的曲面

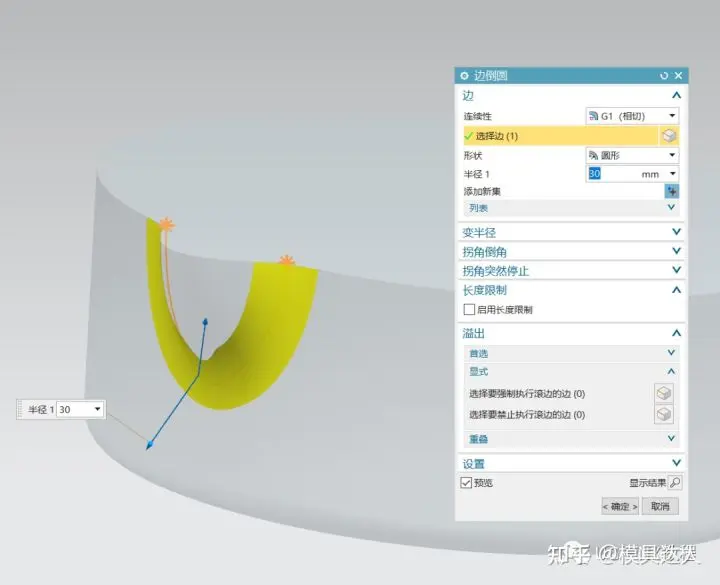

12、修剪片体后缝合再求和，然后相接处倒圆角

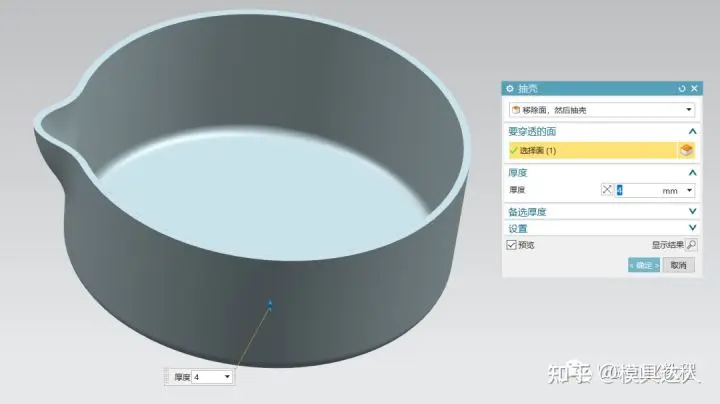

13、再次做移除面抽壳

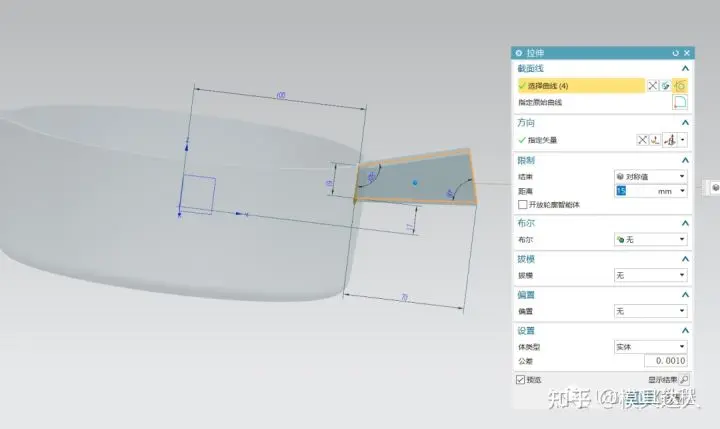

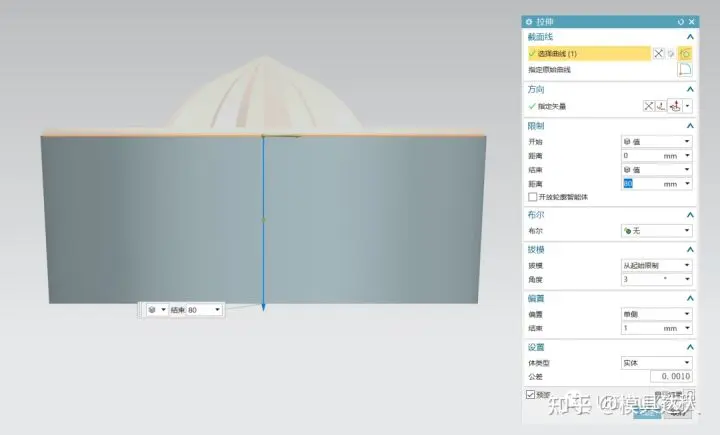

14、拉伸做出手柄的部分，给边角进行倒圆角处理

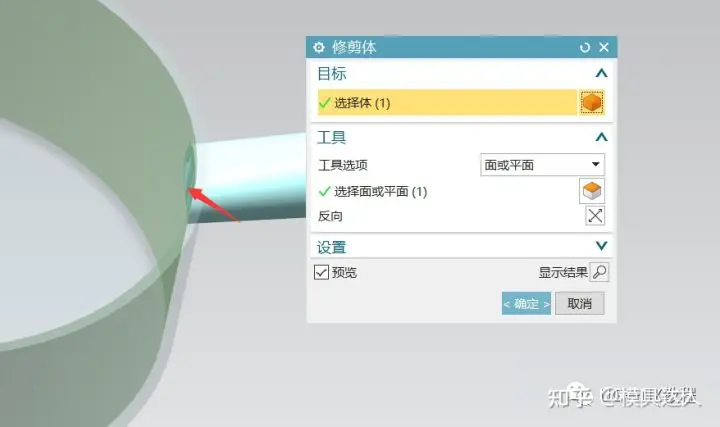

15、用修剪体命令，把掉延伸出来的多余部分给去掉

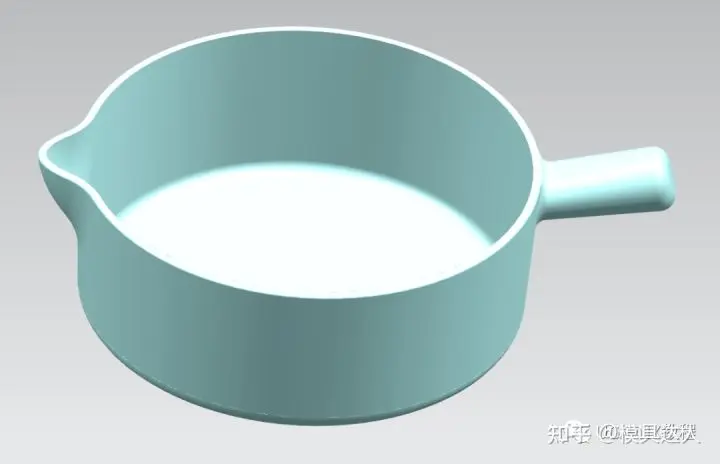

16、整体求和后倒圆角稍微修饰一下

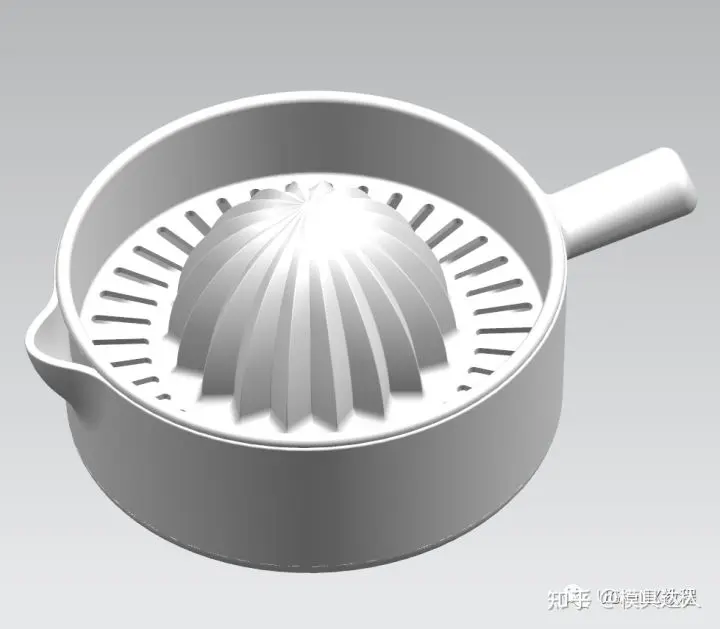

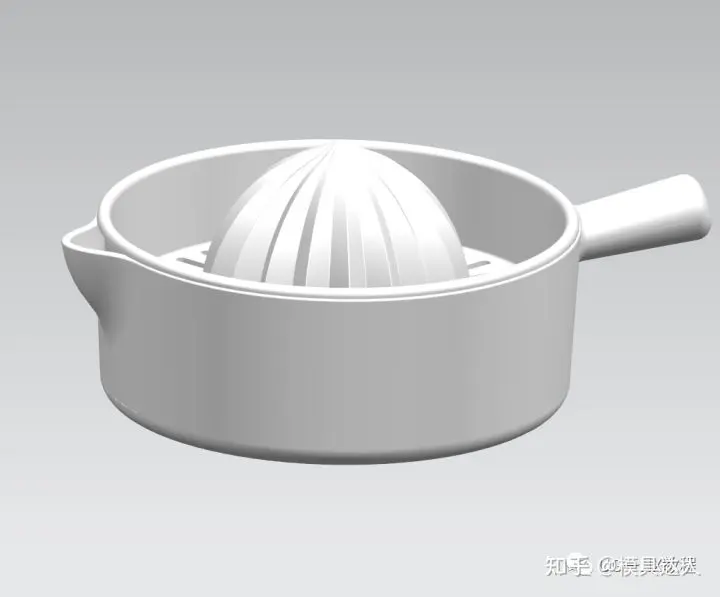

17、最后全部显示出来的容器与榨汁器结合起来就是这样子的

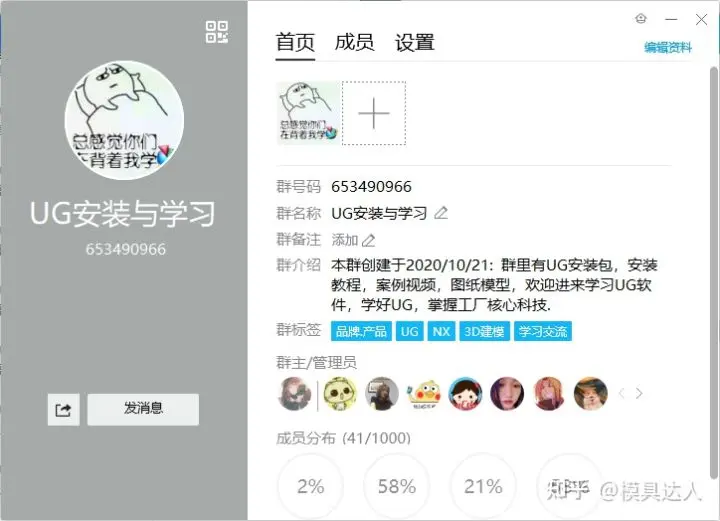

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，需要领取UG免费学习资料，需要下载UG安装包及安装教程，对学习有疑问的都可以加一下咱们的学习交流群啊，还有免费的UG公开课供大家在线学习哦~
