UG NX螺纹建模：收尾技巧分享

螺纹收尾方法有好几种，今天来分享下一个标准的扫掠做螺纹收尾的方法，这种收尾是比较标准好看的。

  收尾方法：

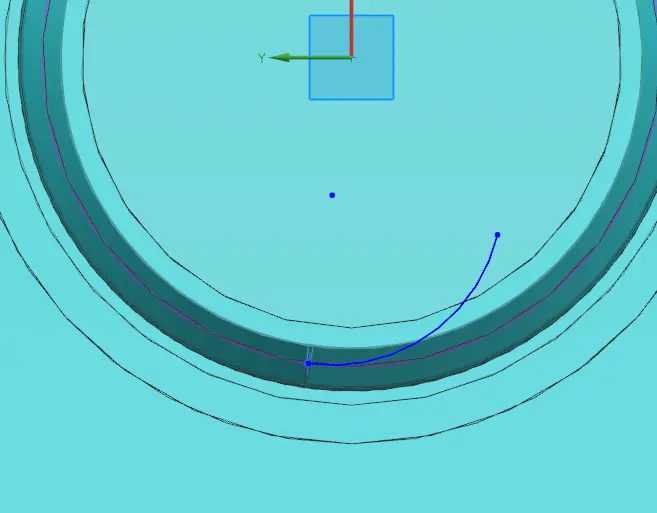

  1.首先在这个顶部创建草图，绘制圆弧与螺旋线相切

  2.拉伸这个圆弧草图，生成片体

  3.使用曲线长度命令，延长螺旋线。

  4.如果直接用延长线进行扫掠的话，收尾部分太长，所以把延长线投影到拉伸的片体面上

  5.利用截面沿着投影曲线进行扫掠

  6.求和后，修剪掉内部多出的部分。

  7.完成后的样式如下，螺纹太厚可以继续倒圆角处理。
