UG/NX螺杆模型：两种绘制方法对比

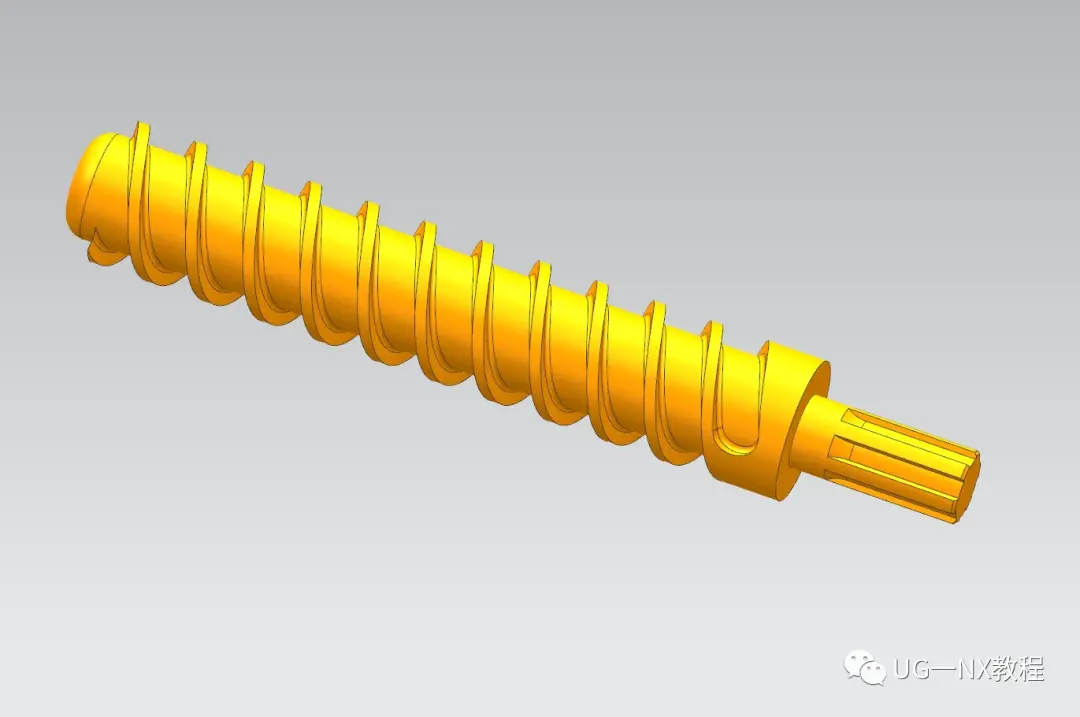

要建模一个这样类型的送料螺杆，该如何建模，今天分享两种不同的建模方法，一起来看看吧！

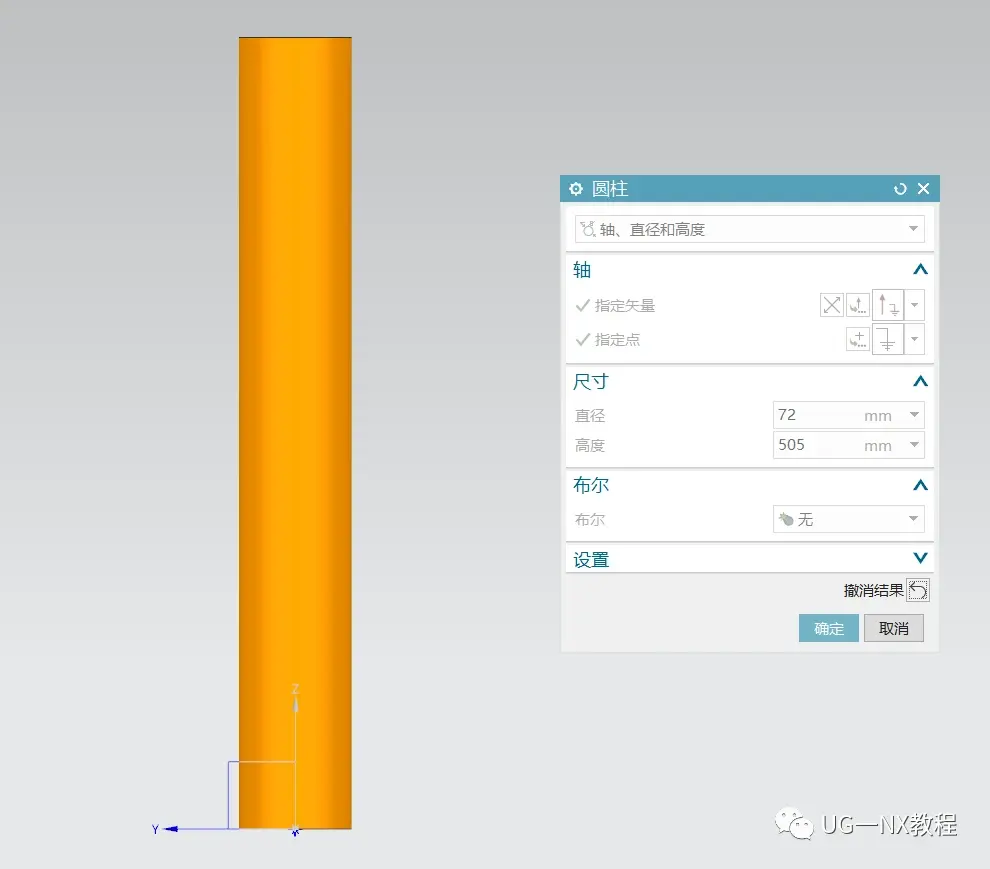

  建模过程：  首先是大部分小伙伴做普通螺杆的通用方法。  1.打开UG,插入设计特征圆柱一根。

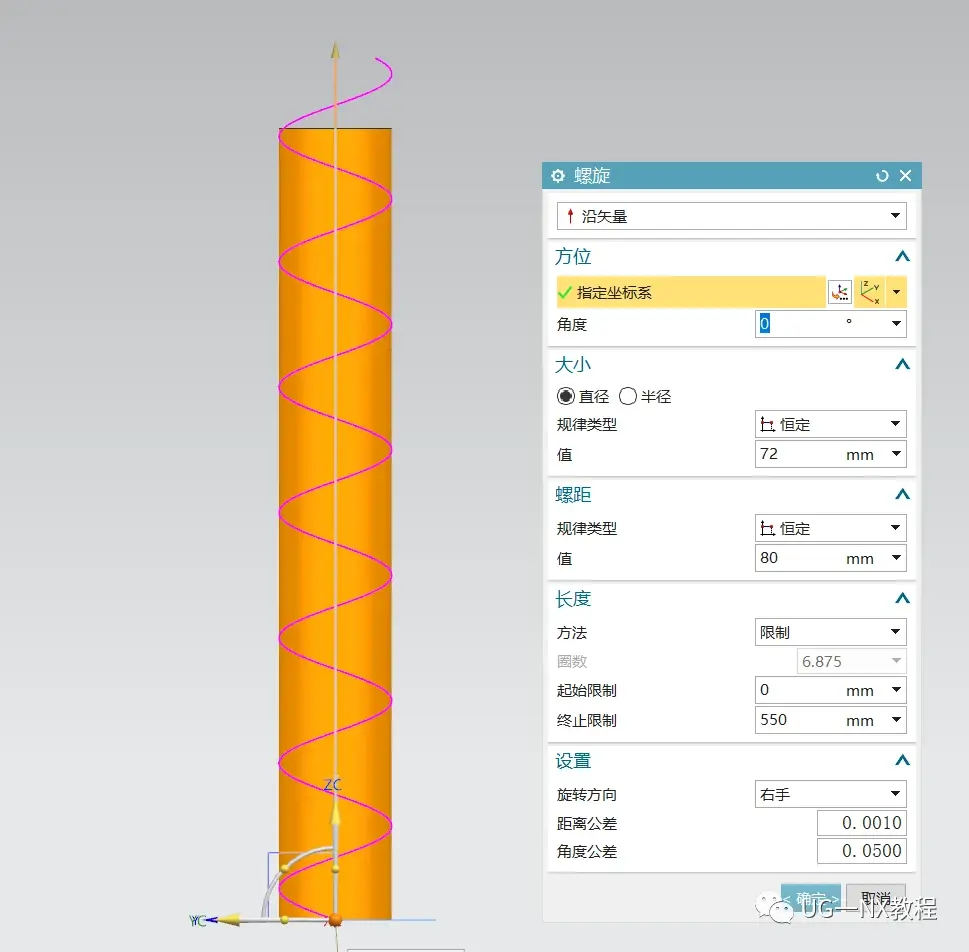

  2.插入圆柱大小的螺旋线

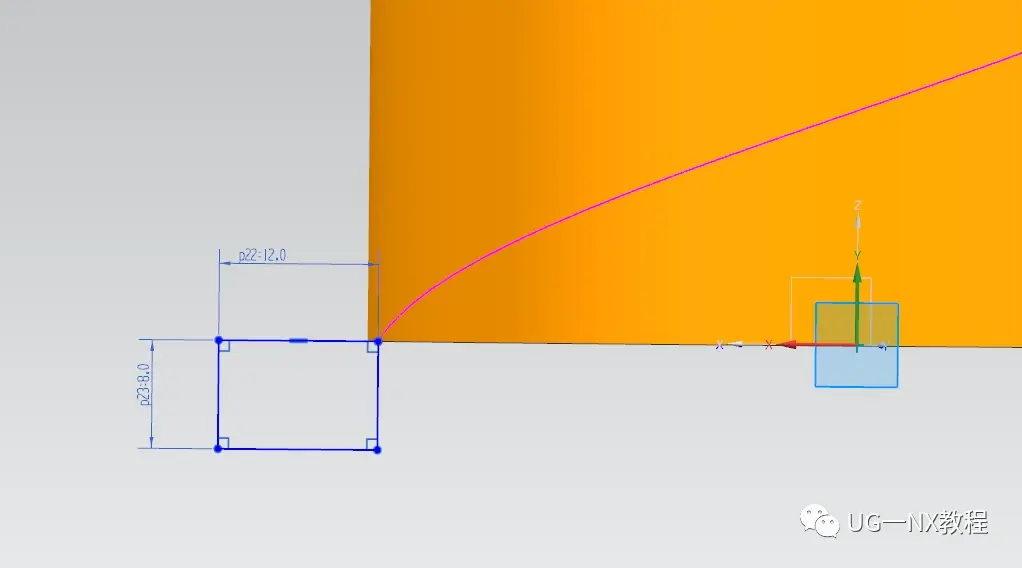

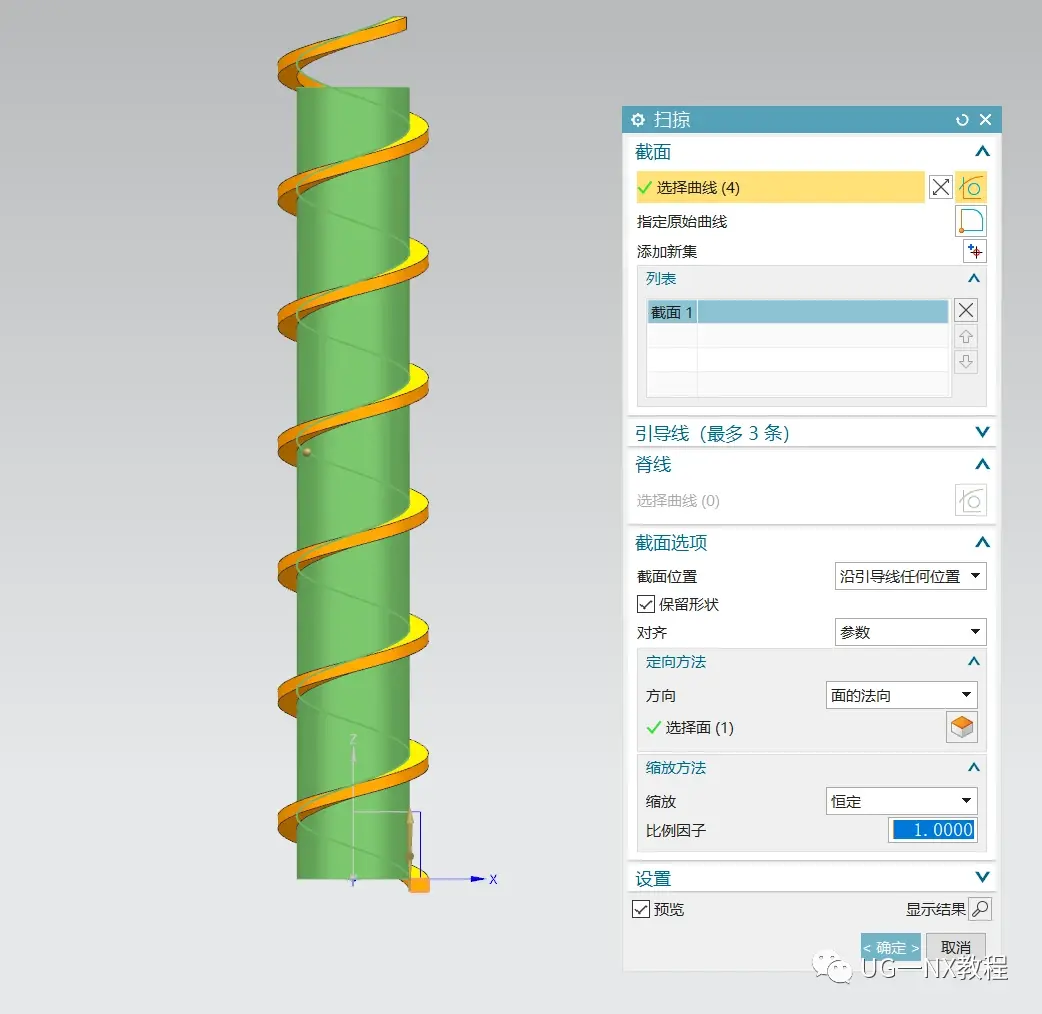

  3.在螺旋线端点处插入草图绘制矩形，进行扫掠

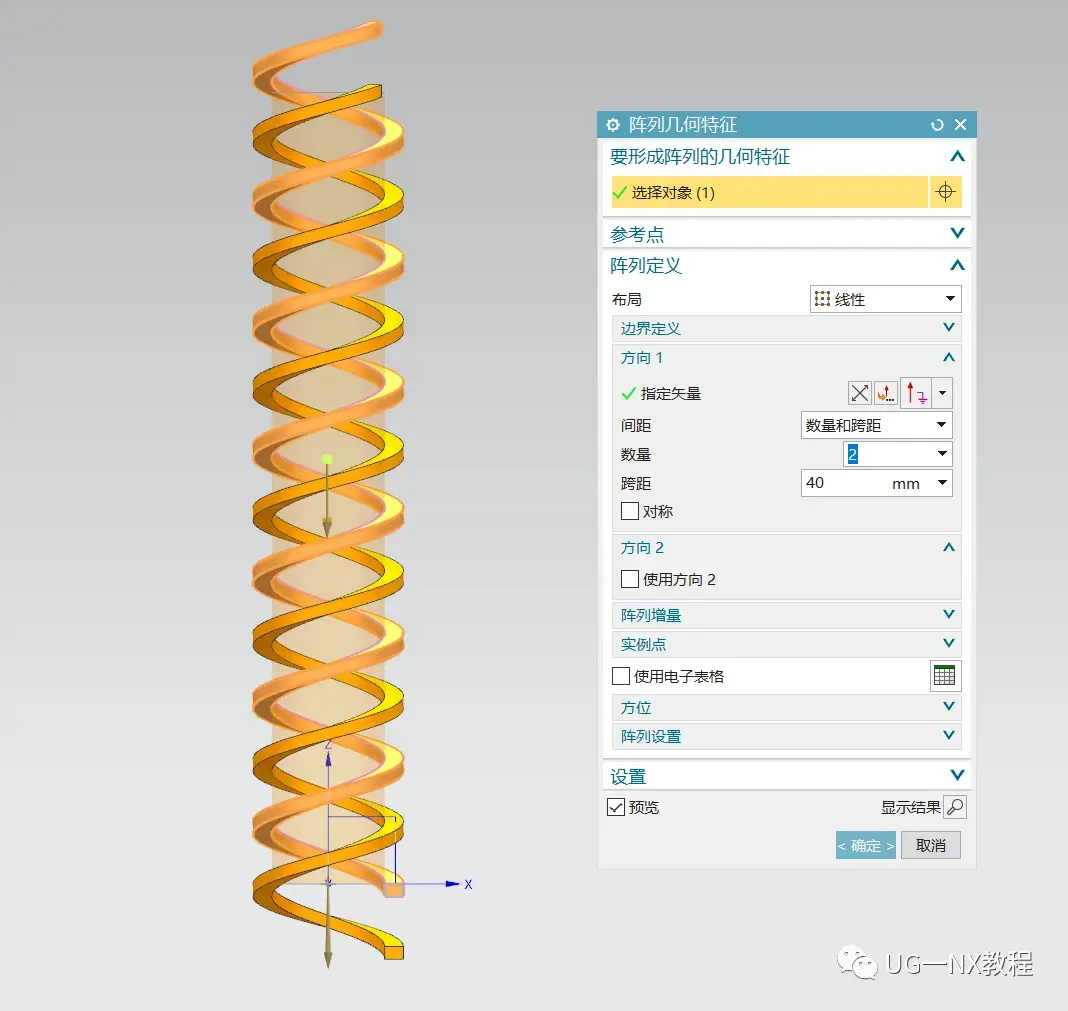

  4.双头螺纹阵列一下即可

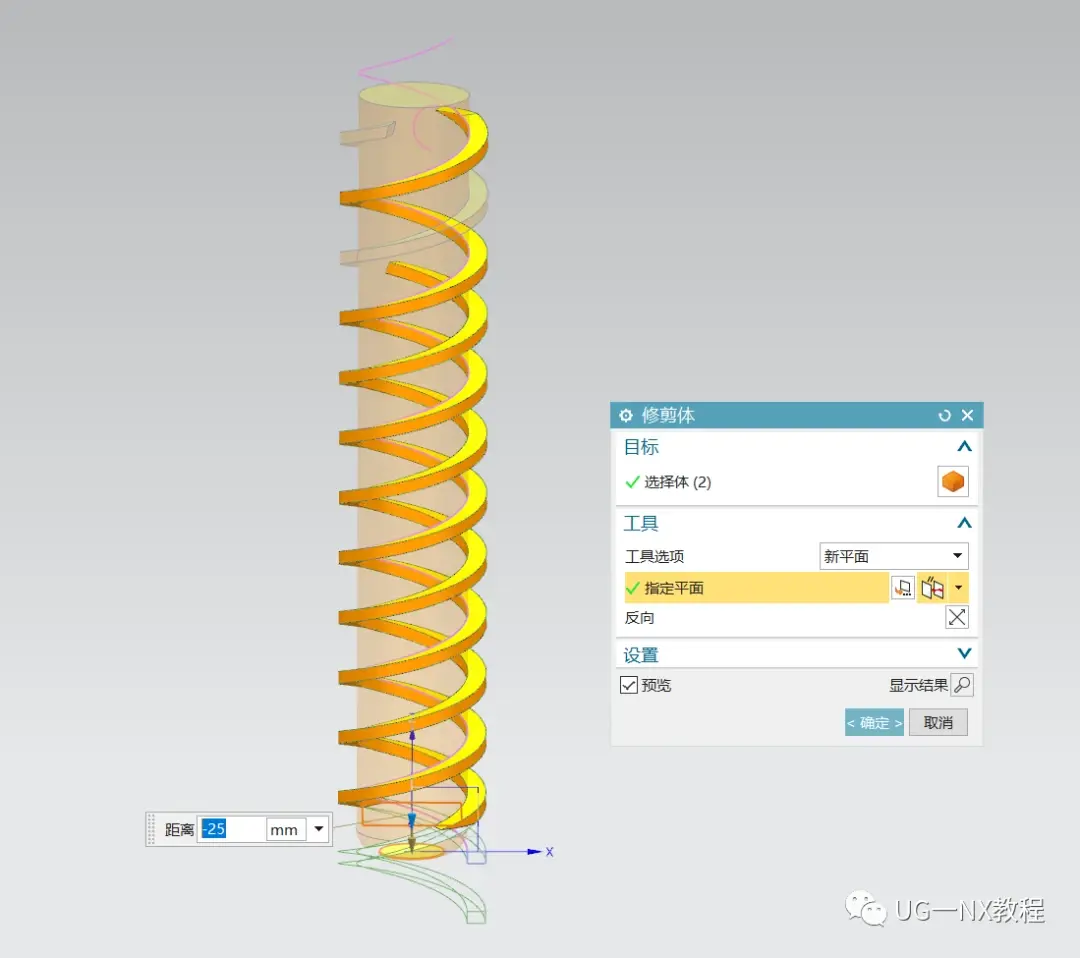

  5.使用修剪体命令进行修剪

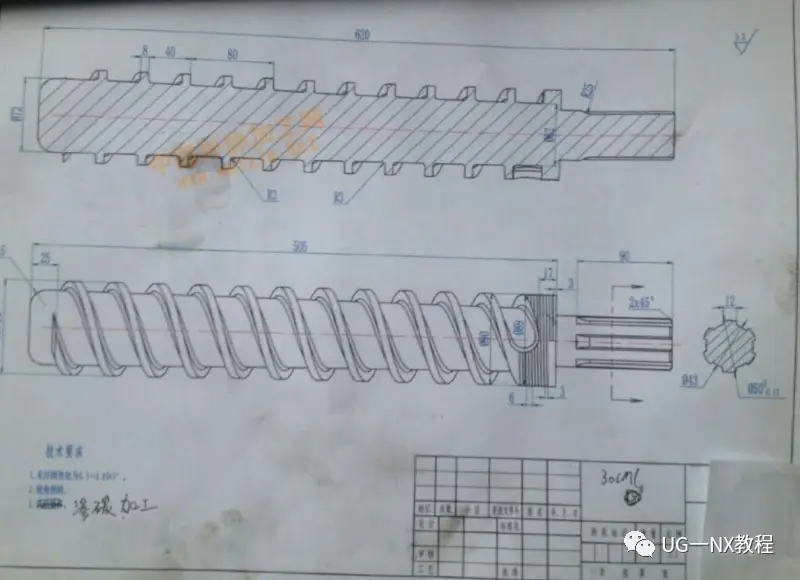

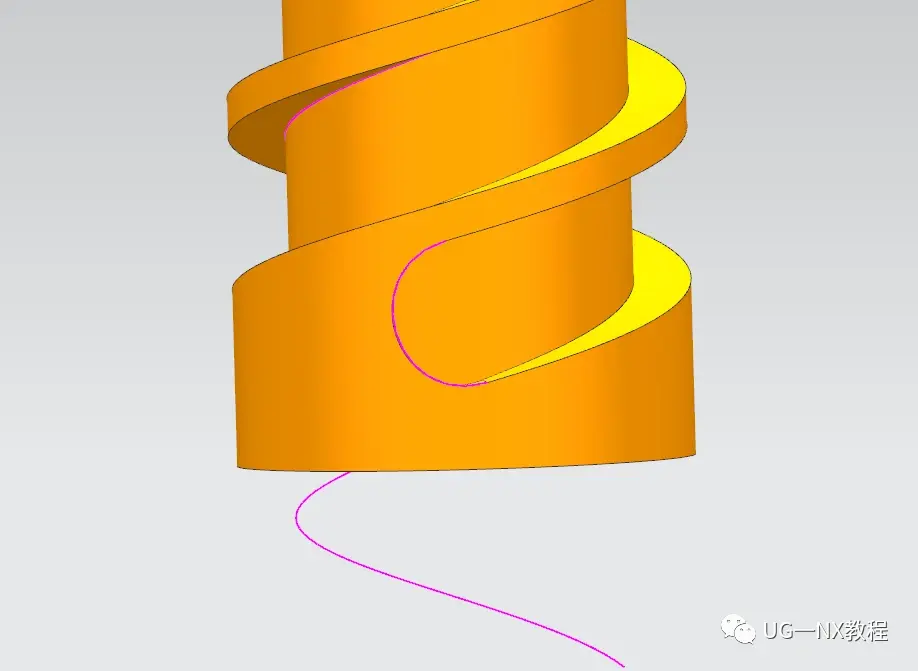

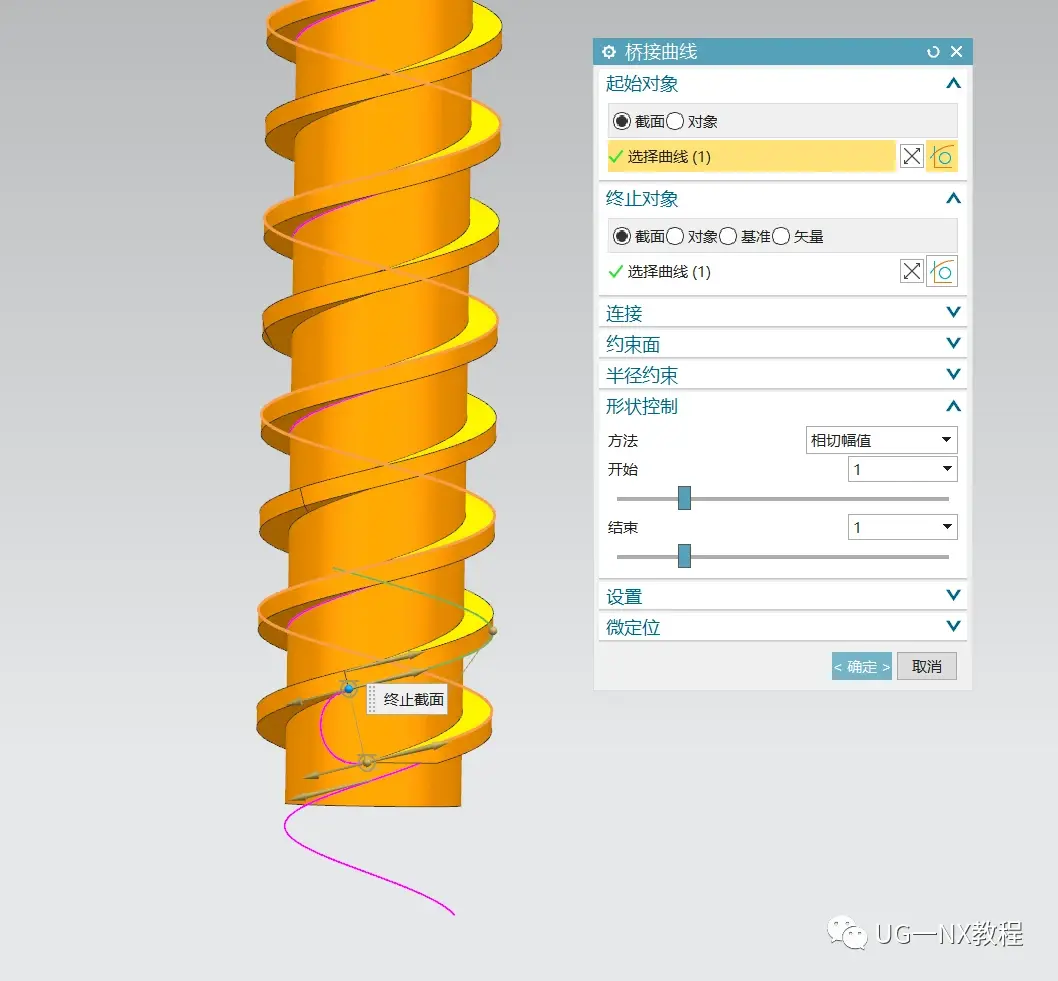

  6.下半部分要做成图纸中的样式的话需要先做桥接曲线。

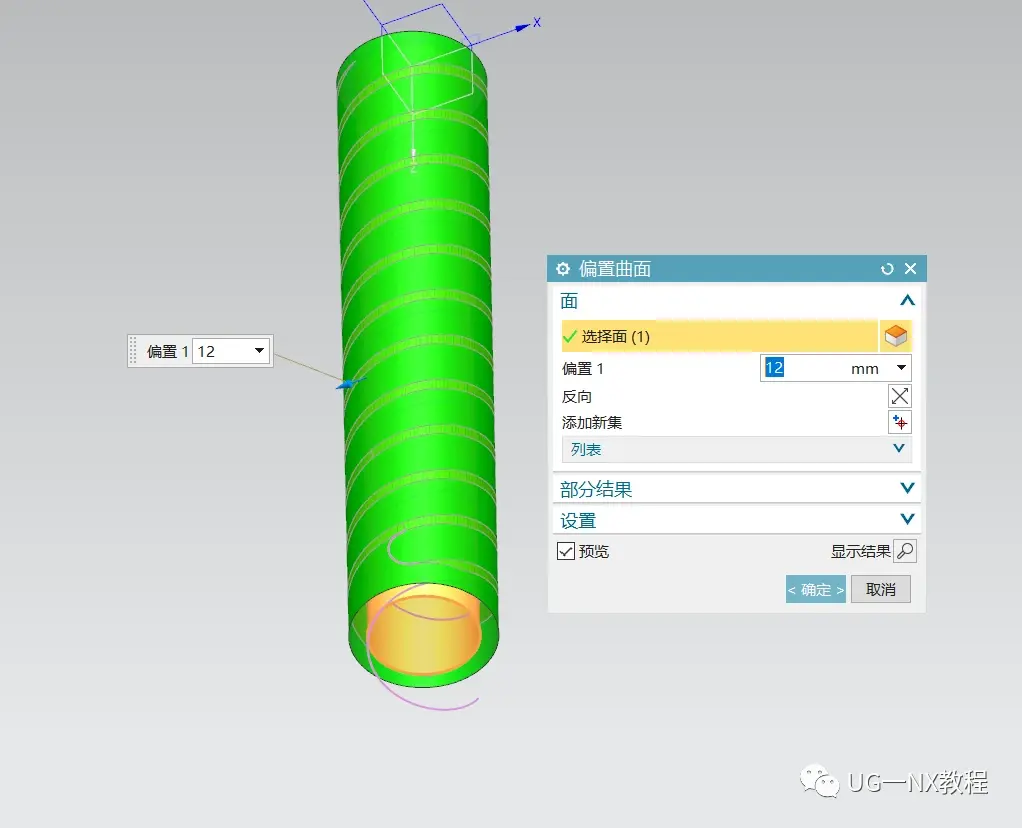

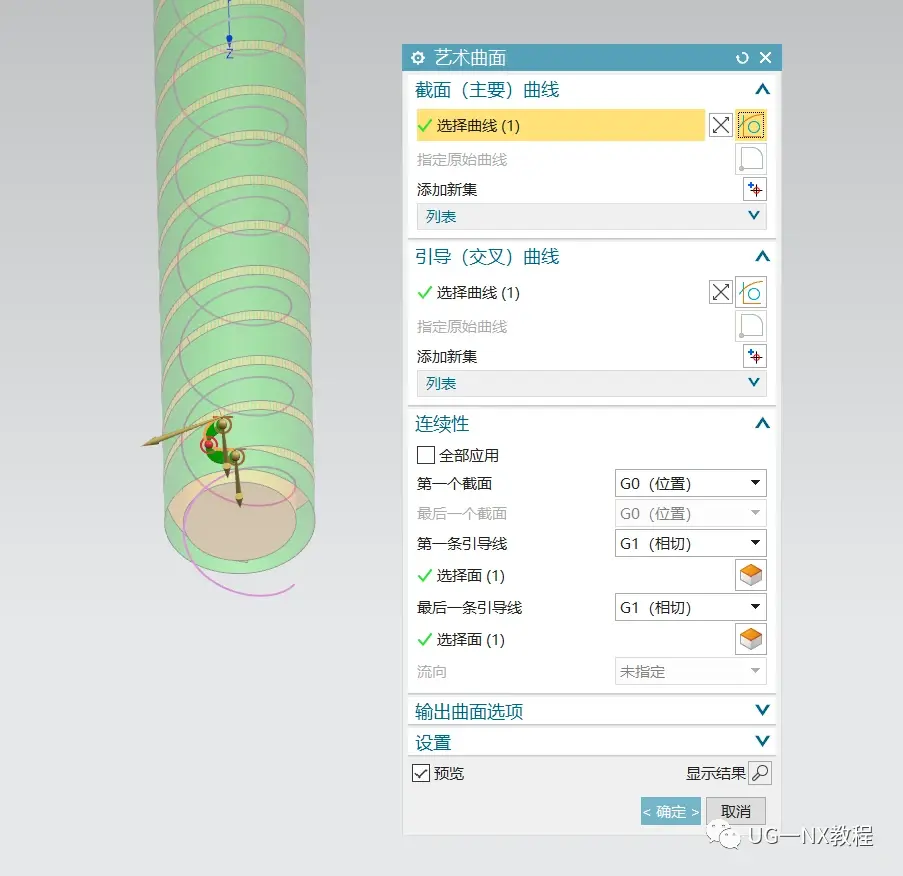

  7.接着偏置柱面，然后利用桥接线做艺术曲面

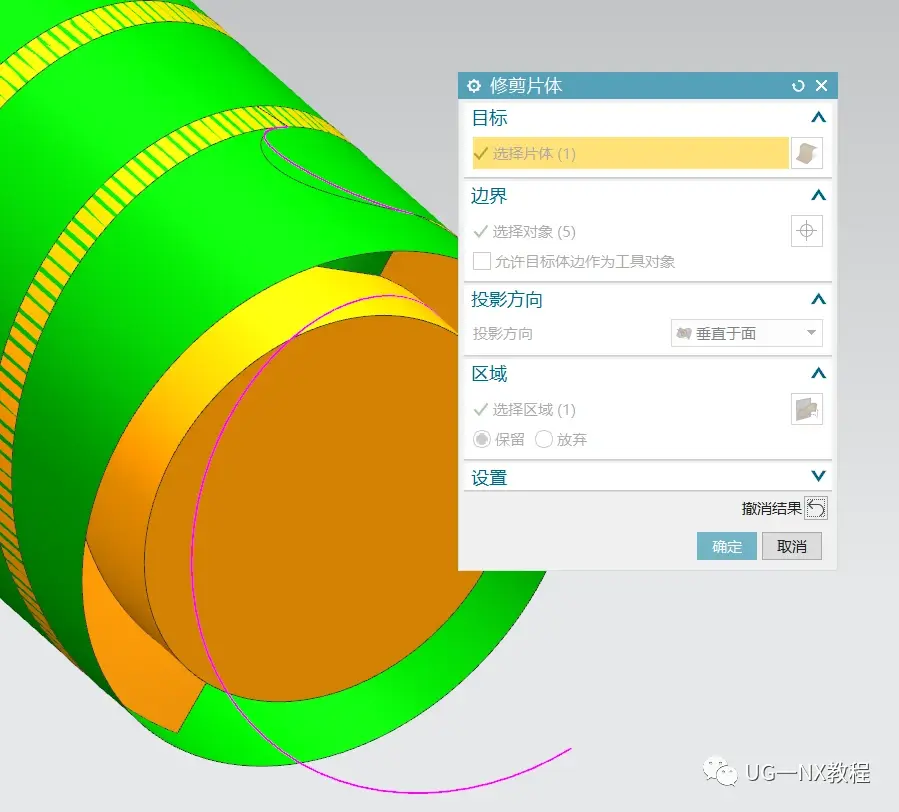

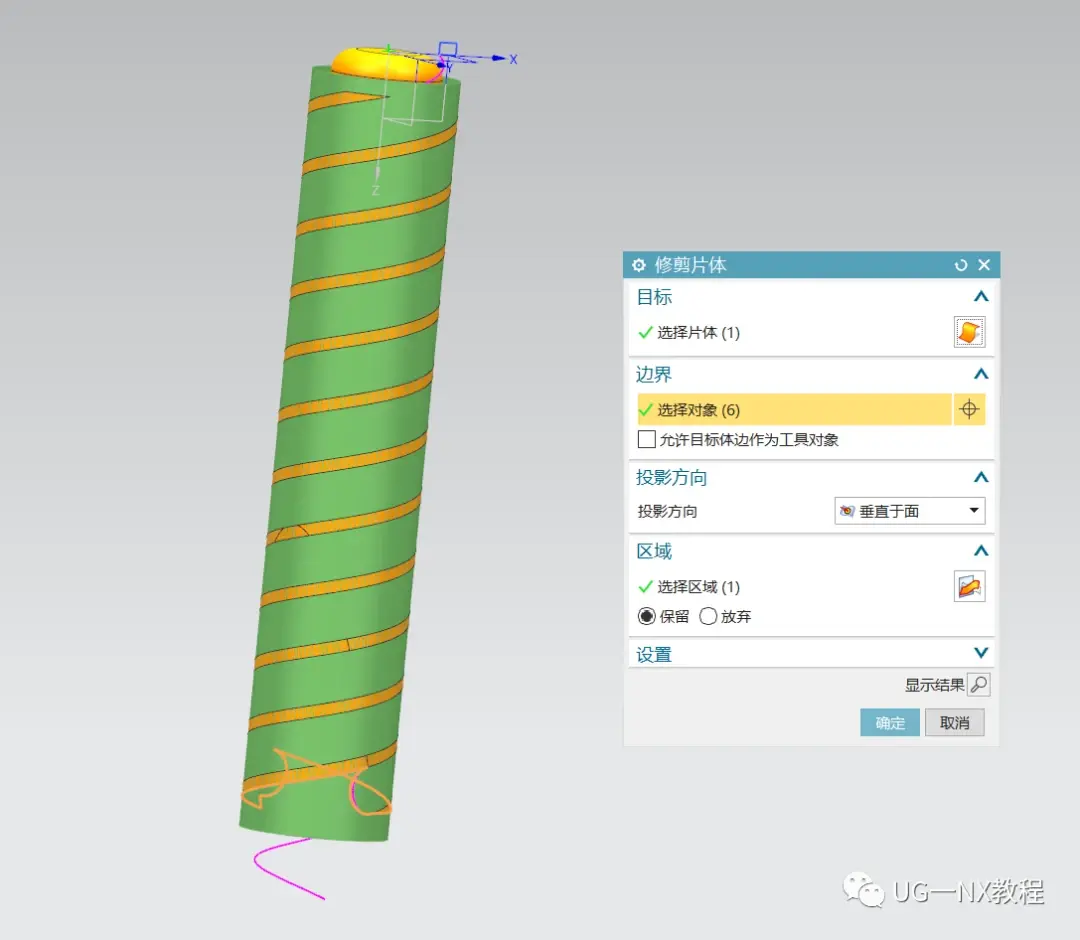

  8.先延伸超过偏执面和修剪到偏置面上，然后修剪上半部分不用的片体

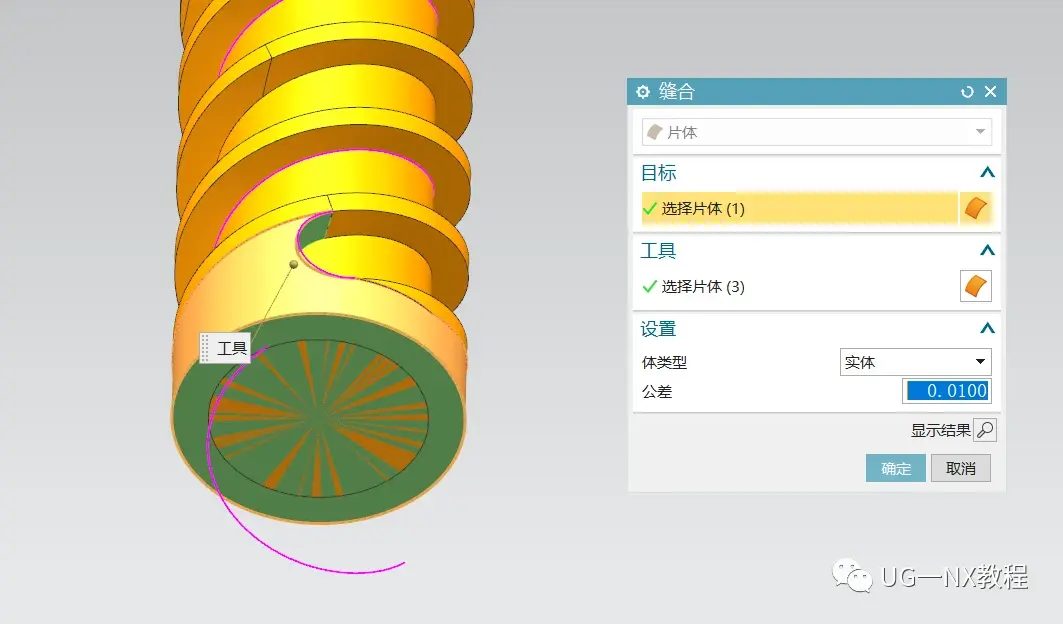

  9.镜像到另一侧后后，底部做个有界平面缝合

  10.因为有界平面与圆柱有接触，需要将圆柱向内偏置，这样与扫掠的螺纹求和后，就可以把缝合的片体求和成实体了。

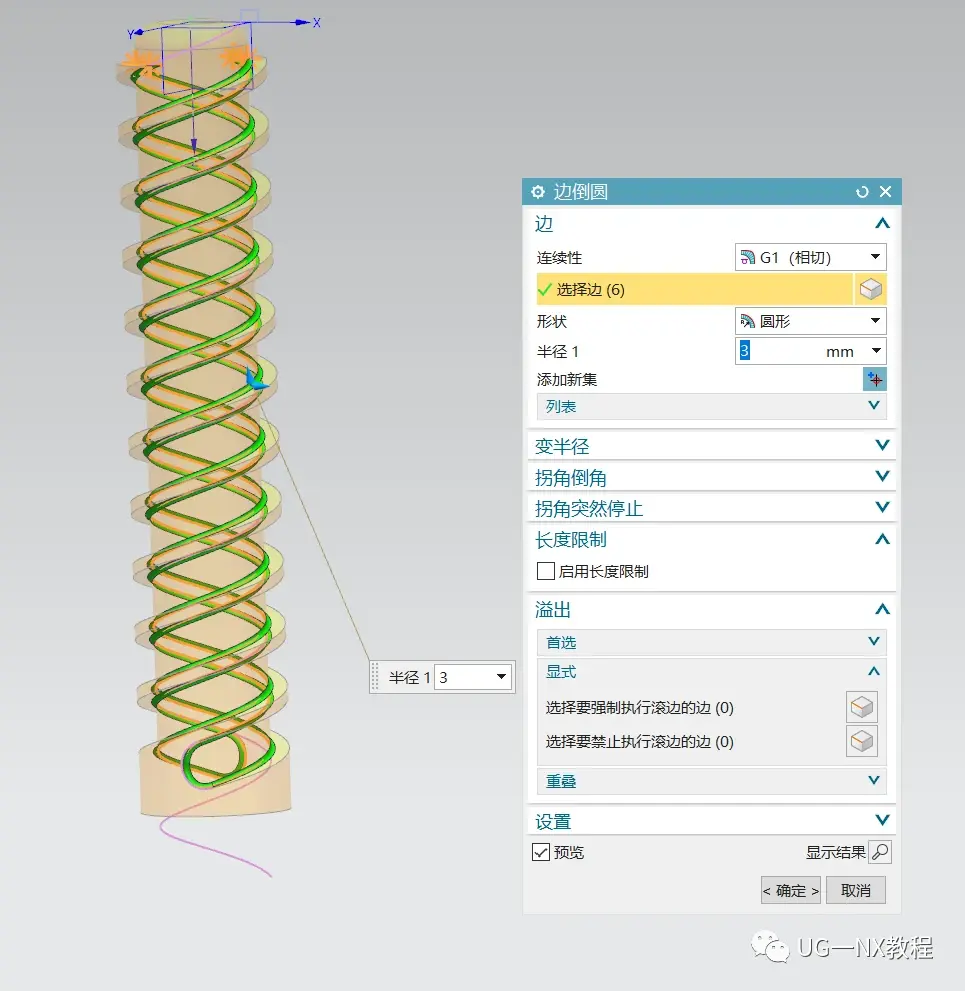

  11.倒圆角完成上半部分。

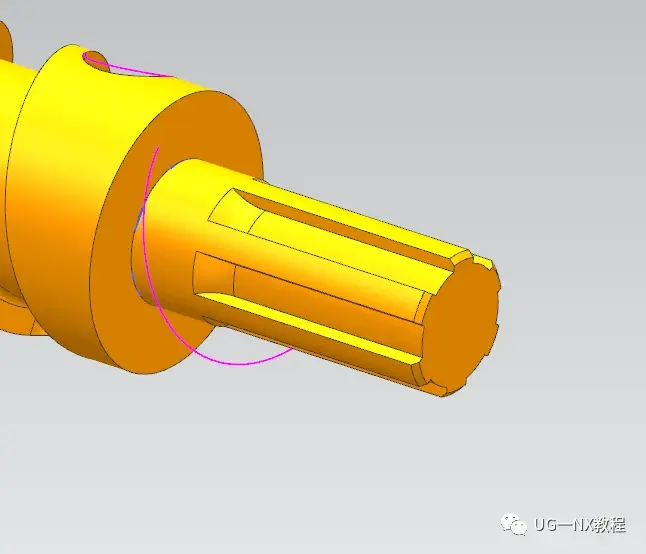

  末端柄的部分就简单了，拉伸即可完成。
