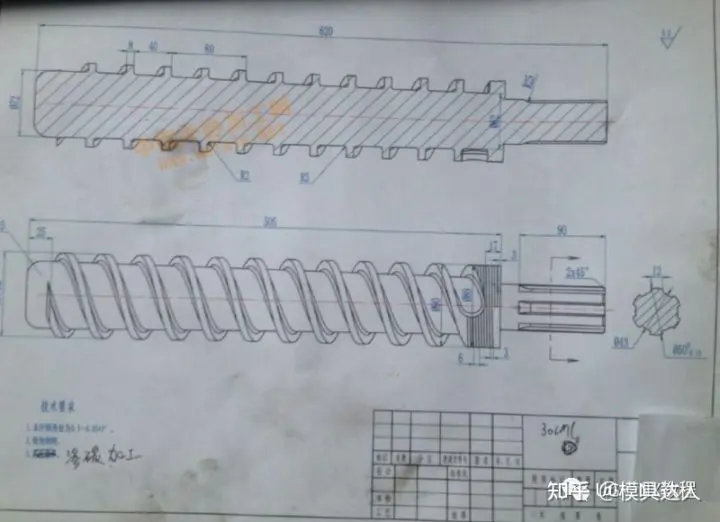

今天来看看一位网友发来的问题，这样的一个送料螺杆要如何建模呢？据他所说虽然也能做出来，但是数据总是有点不对的地方，那就来一起来学习一下这个不会损伤数据的建模方式吧~
【全版本UG免费下载，UG学习资料免费领取，点击文末链接不要错过哦~】
建模过程：

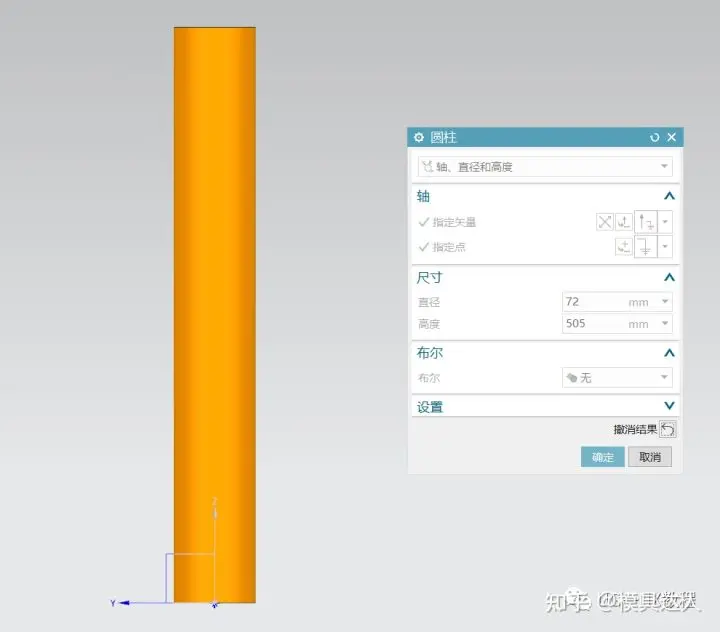

1、打开UG后，先在设计特征中选择圆柱插入

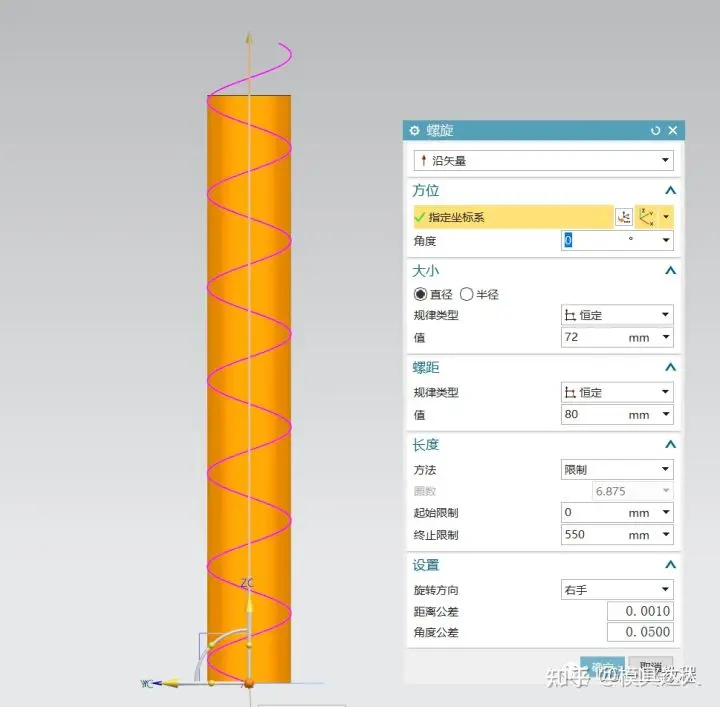

2、再插入一根与圆柱直径相等大小的螺旋线

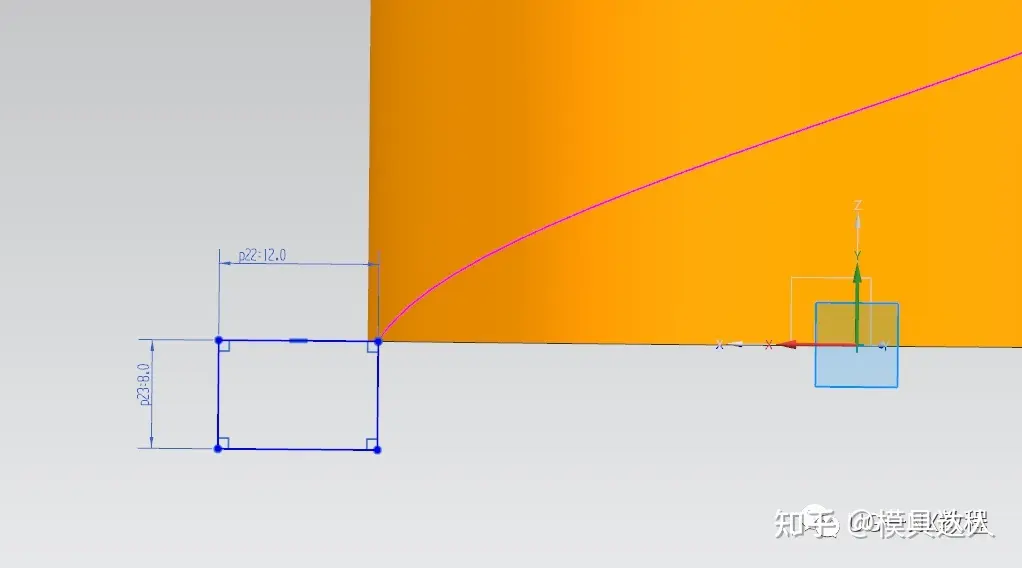

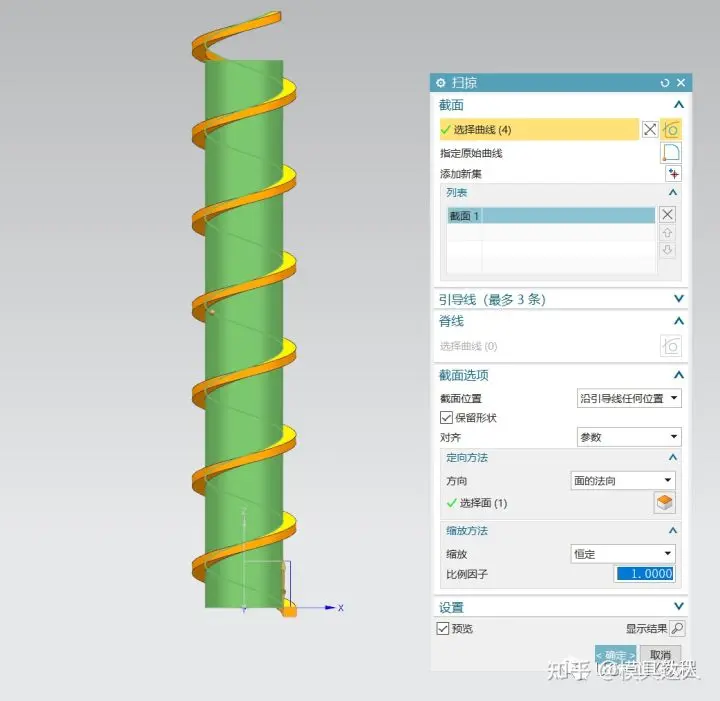

3、在螺旋线的端点处插入草图，按照图纸的要求绘制一个矩形，用扫掠命令做出一个螺旋体

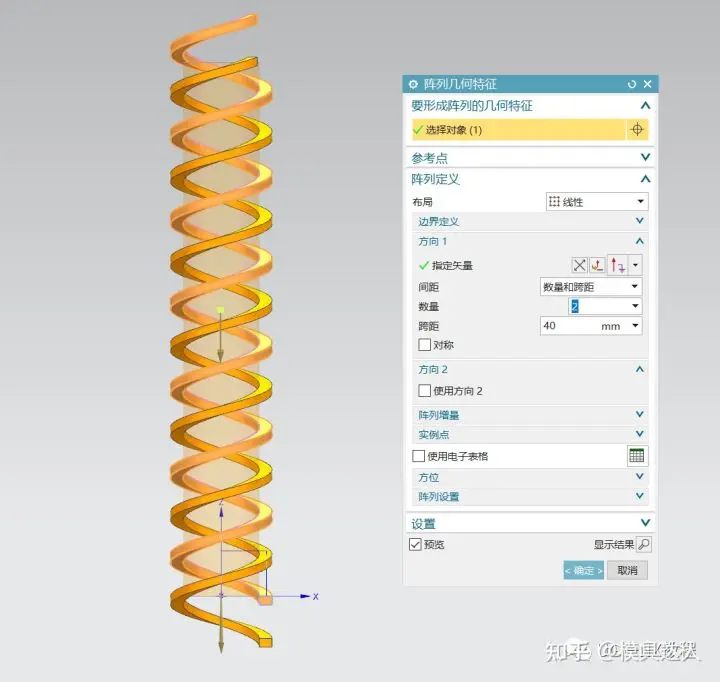

4、如果是双头螺纹的话，线性阵列一下即可

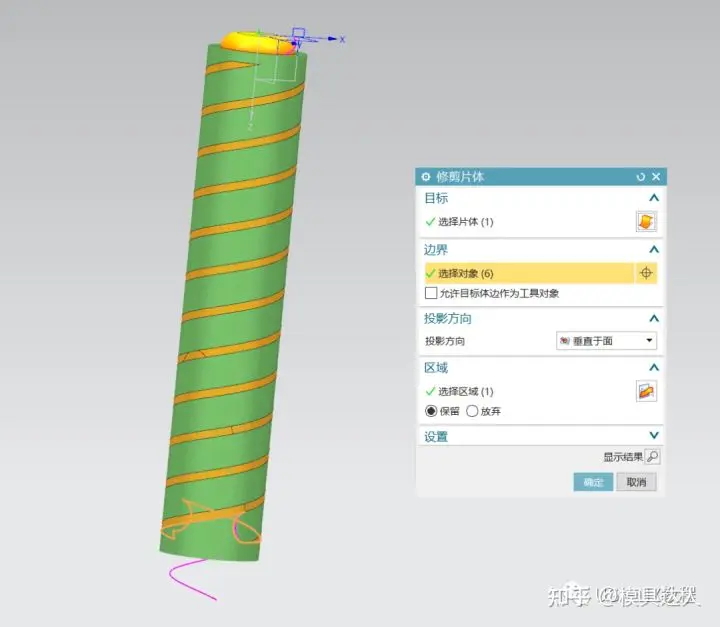

5、使用修剪体命令再对螺旋体修剪一下，把多出来的部分给修剪掉

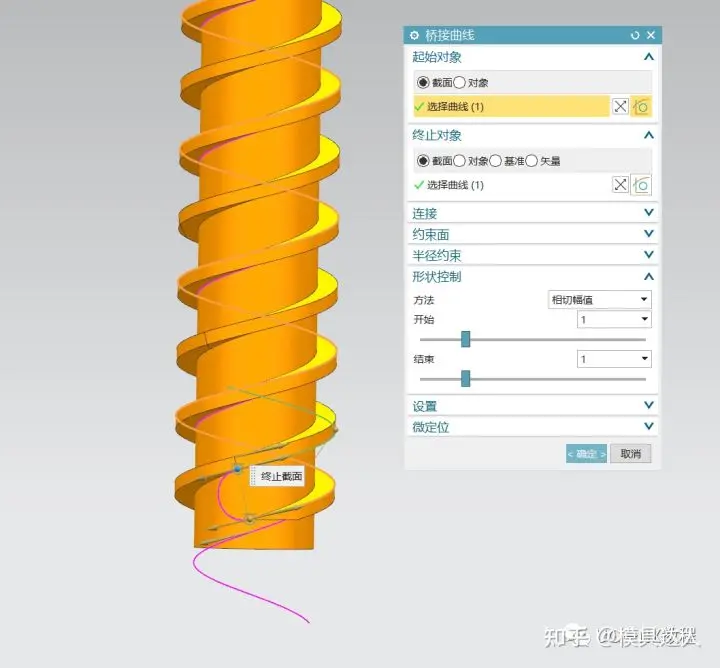

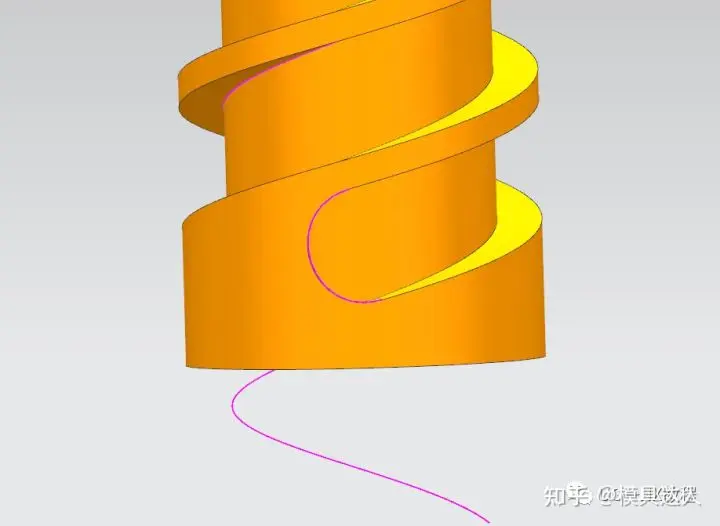

6、下半部分如果要做成图纸中的样式的话，可以用桥接曲线来控制

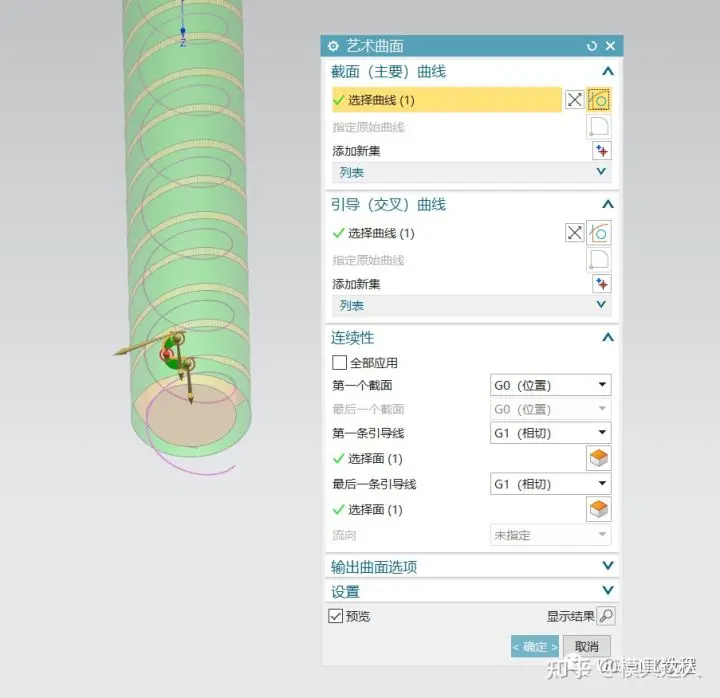

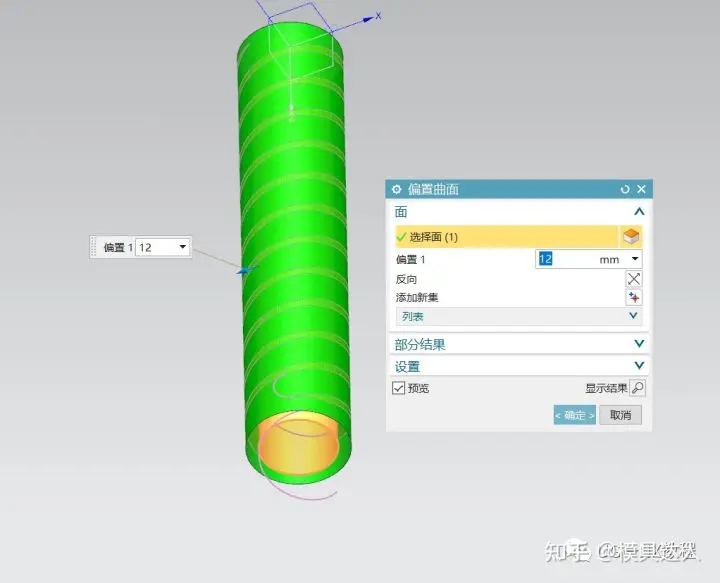

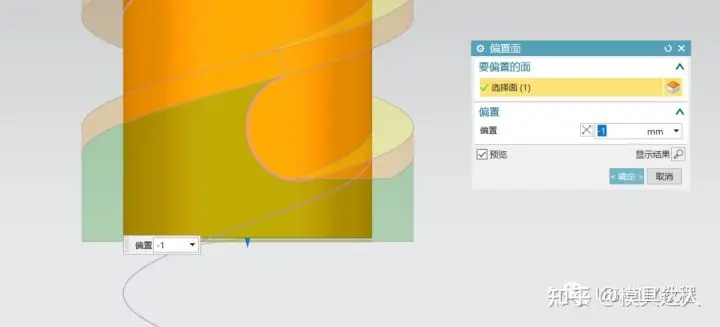

7、然后再偏置一下柱面，利用桥接做出来的线做艺术曲面
8、先做片体延伸超过偏执面和圆柱面，再用偏置面修剪部分不用的片体
9、把特征片体阵列或者镜像到合适的位置后，底部再做个有界平面进行缝合

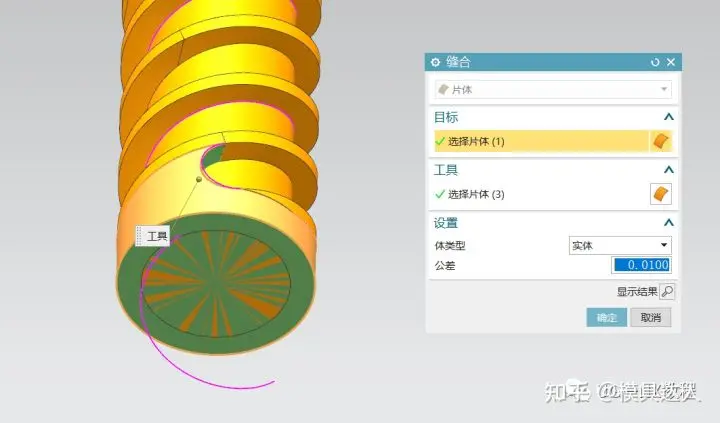

10、因为有界平面与圆柱有接触，需要将圆柱向内偏置，这样与扫掠的螺纹求和后，就可以把缝合的片体求和成实体了

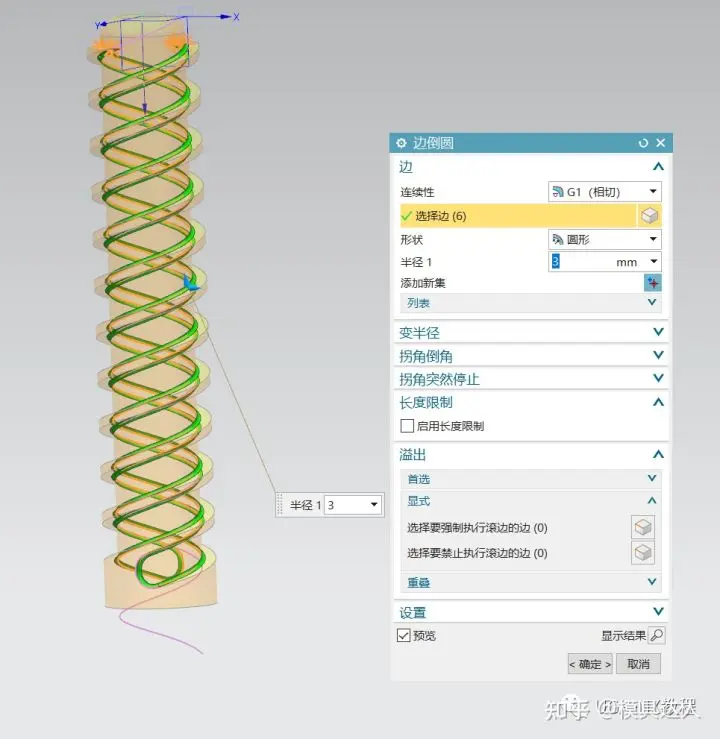

11、给上半部分做一个倒圆角优化

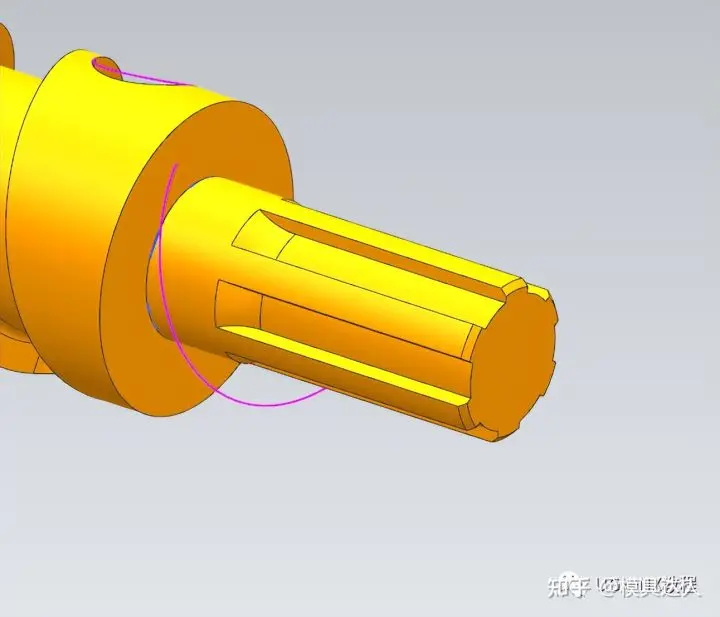

末端柄的部分就简单了，直接做一个拉伸即可完成

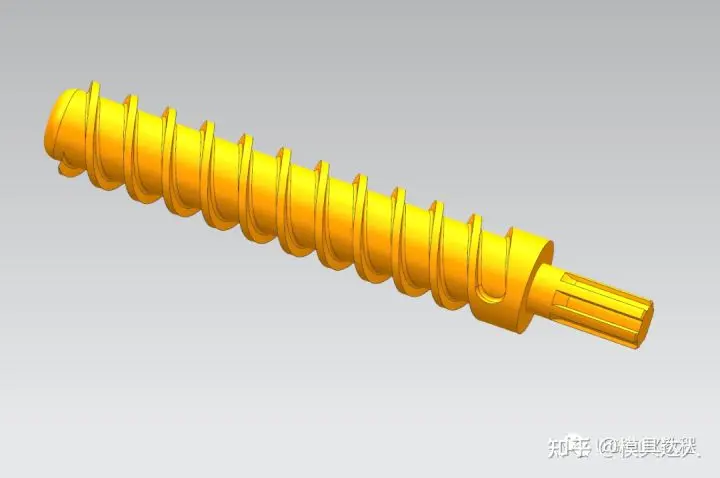

那要做出图中螺杆圆锥状的，除此方法外，还可以做出槽道，进行求差，这种按加工刀轨方式来完成模型创建，总之就是非常的简单~
