UG/NX铁丝网垃圾篓：简易制作方法

这种一样看上去就很简单的垃圾篓造型，你知道中间这种网状的样式是如何做的吗？如果我说这用到了表达式曲线来绘制，那使用的方法你能想到吗？来看看吧~

建模过程：

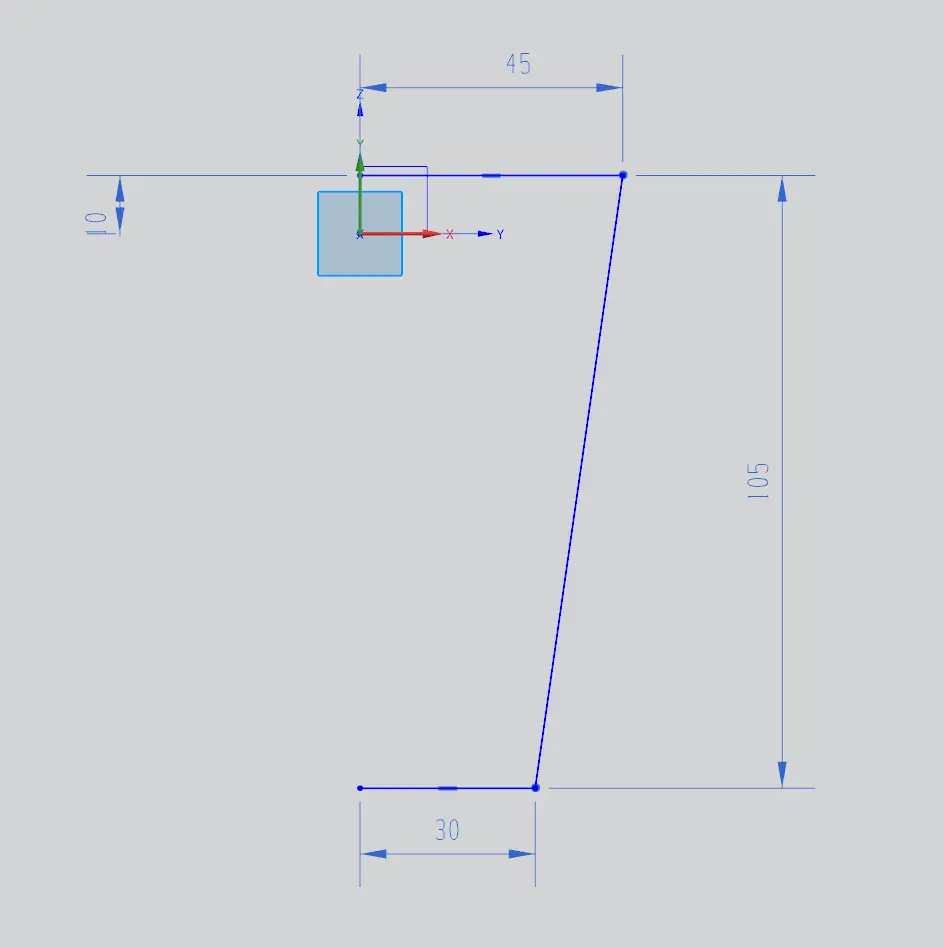

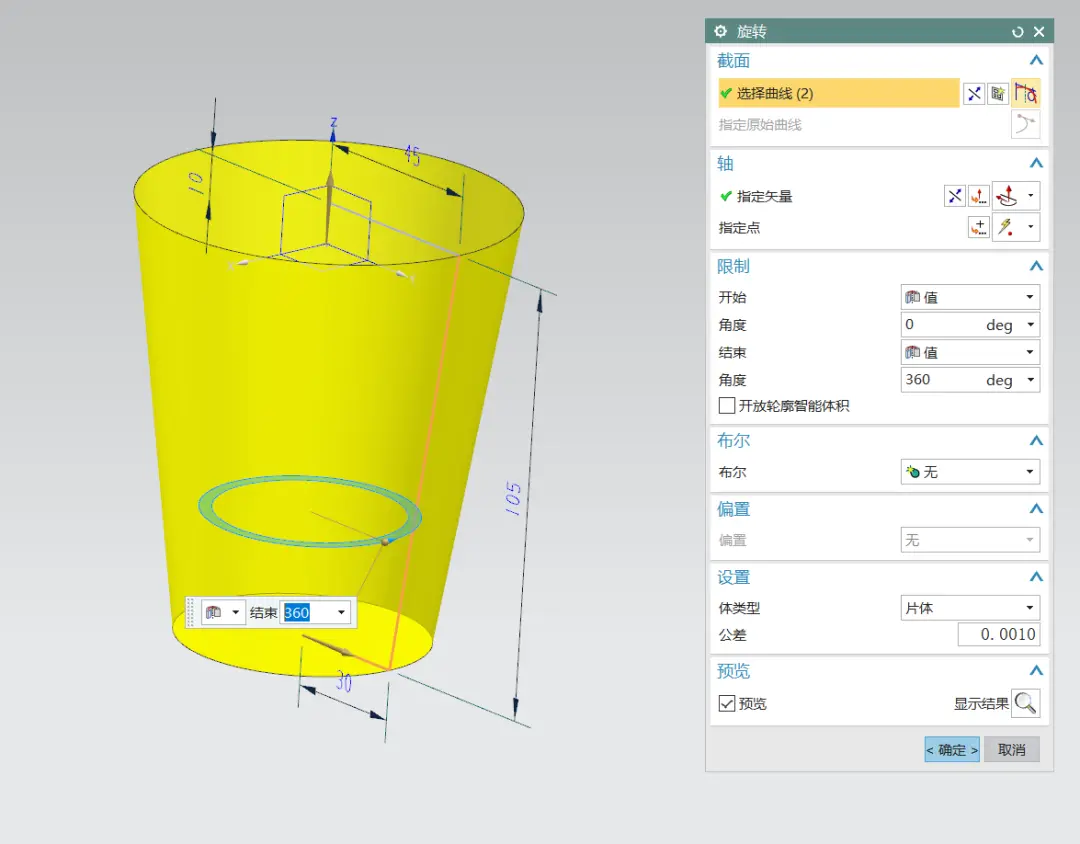

1、首先在侧视图上画一个垃圾桶轮廓的草图，然后旋转做出片体

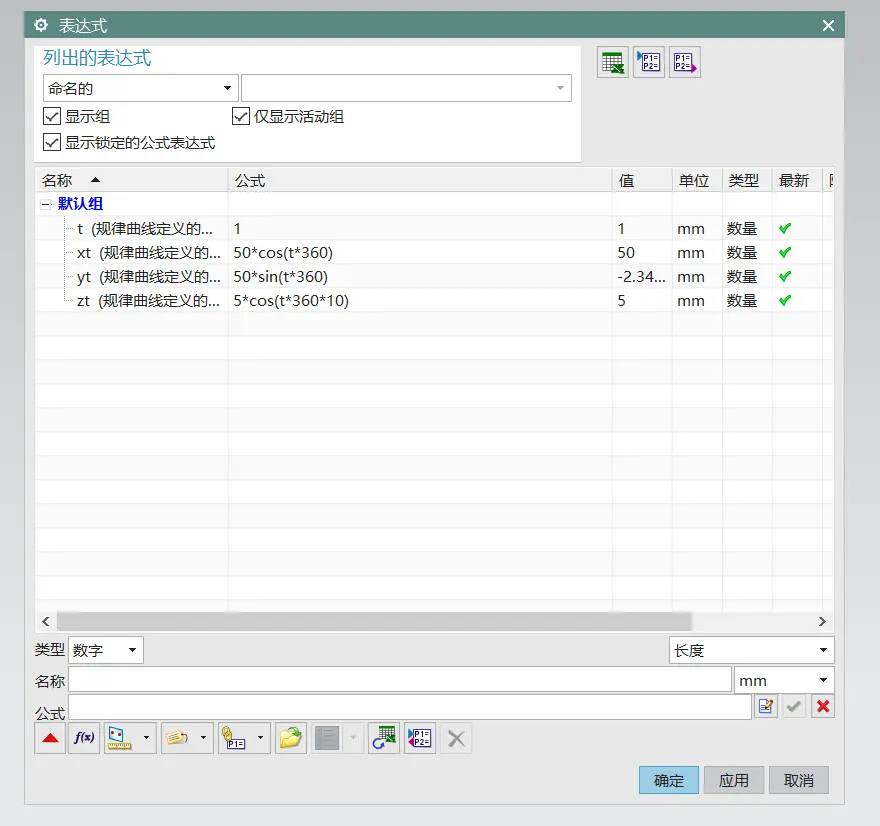

2、打开咱们赠送的UG表达式宝典，找到“环形二次曲线”，然后在UG中按住CTRL+E输入表达式

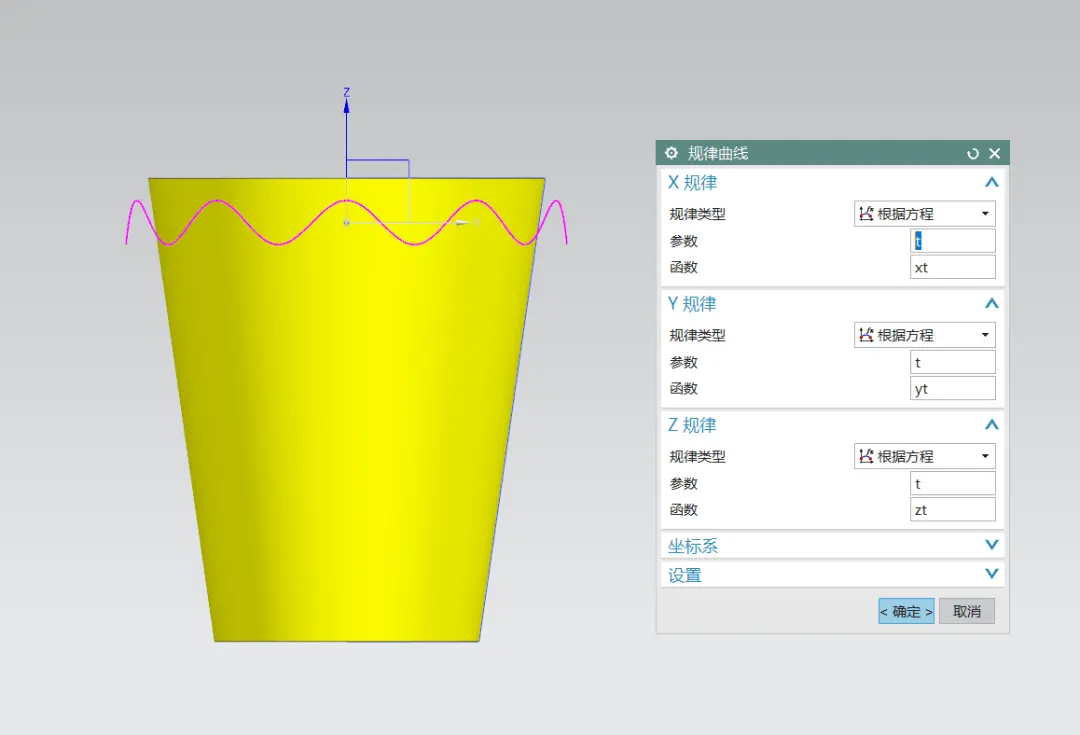

3、使用规律曲线命令，这样输入的表达式就能自动生成曲线了

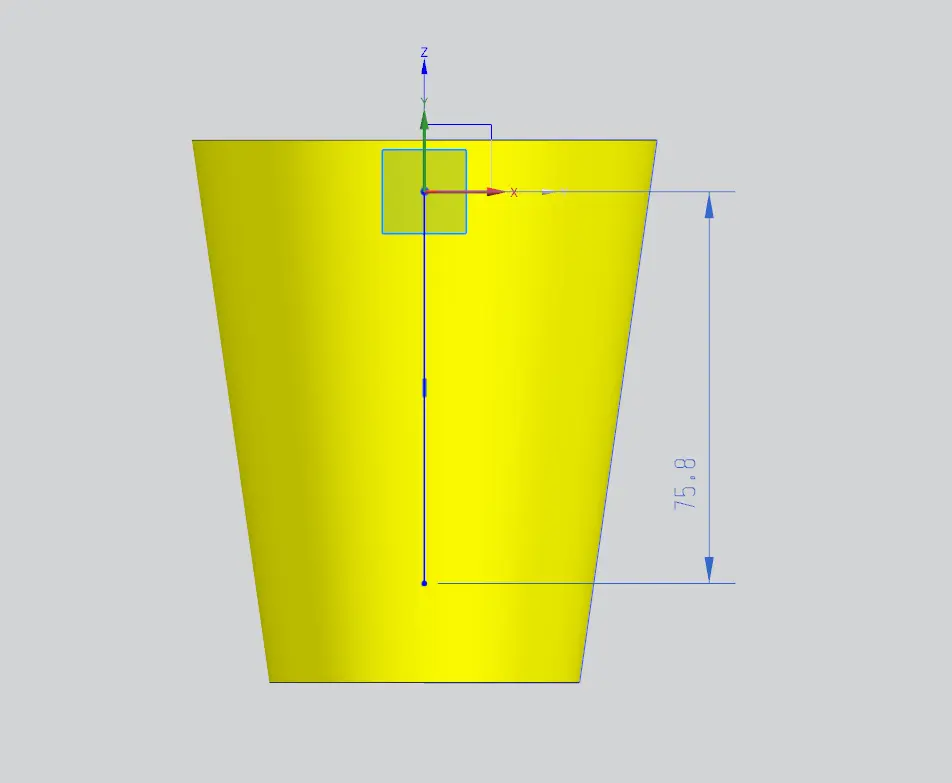

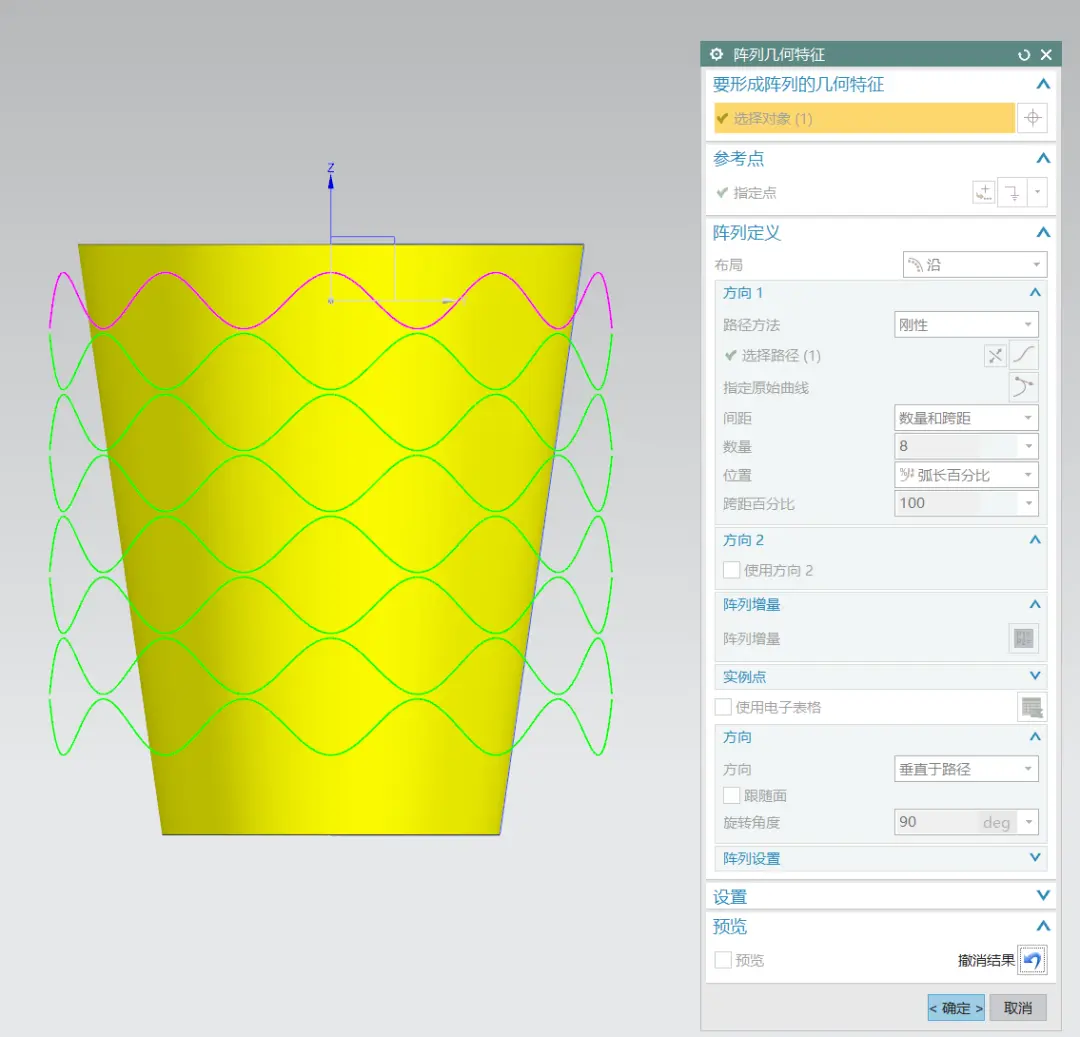

4、草图在创建一根直线，利用这根直线进行旋转直线阵列

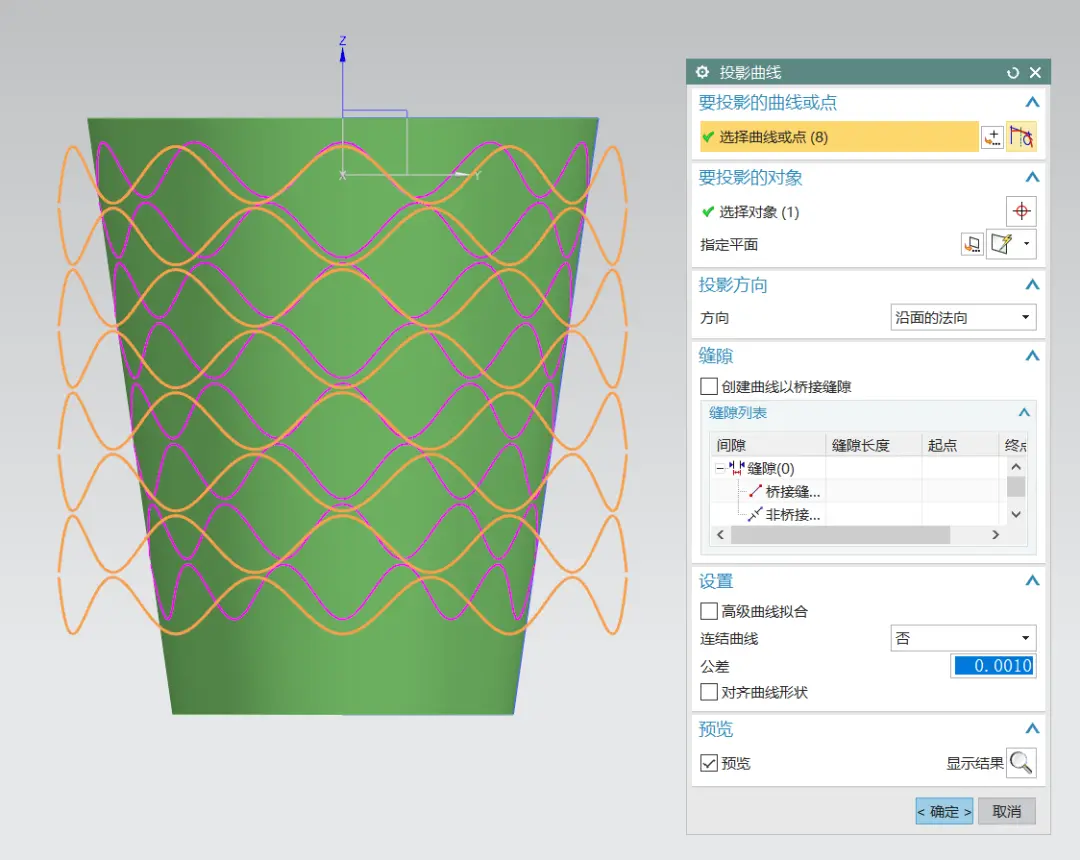

5、将所有的曲线投影到面上，方向选择沿面的法向

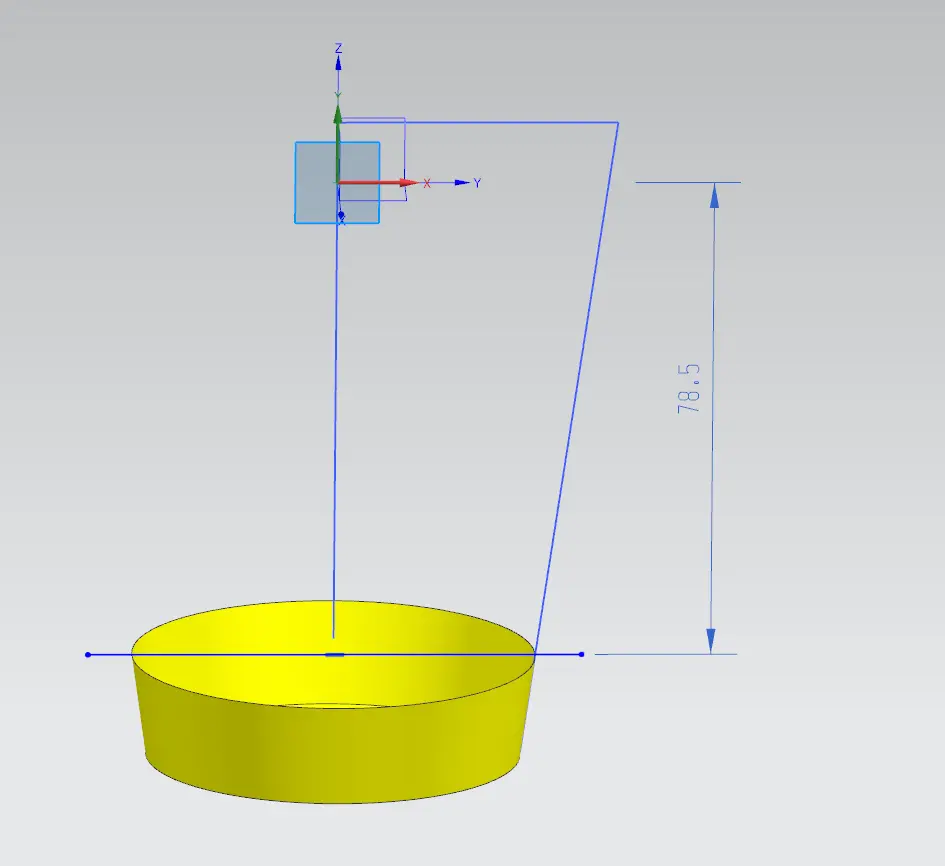

6、草图绘制一根直线修剪下方的旋转片体，或者直接新建平面，设定一定距离做修剪

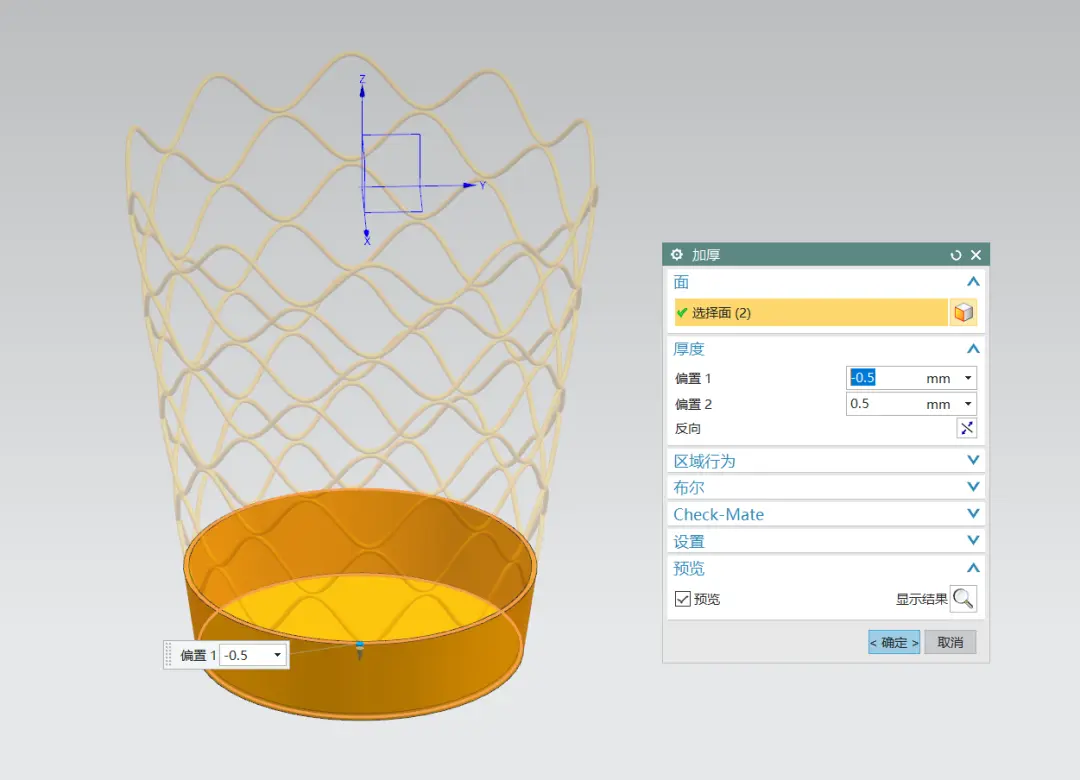

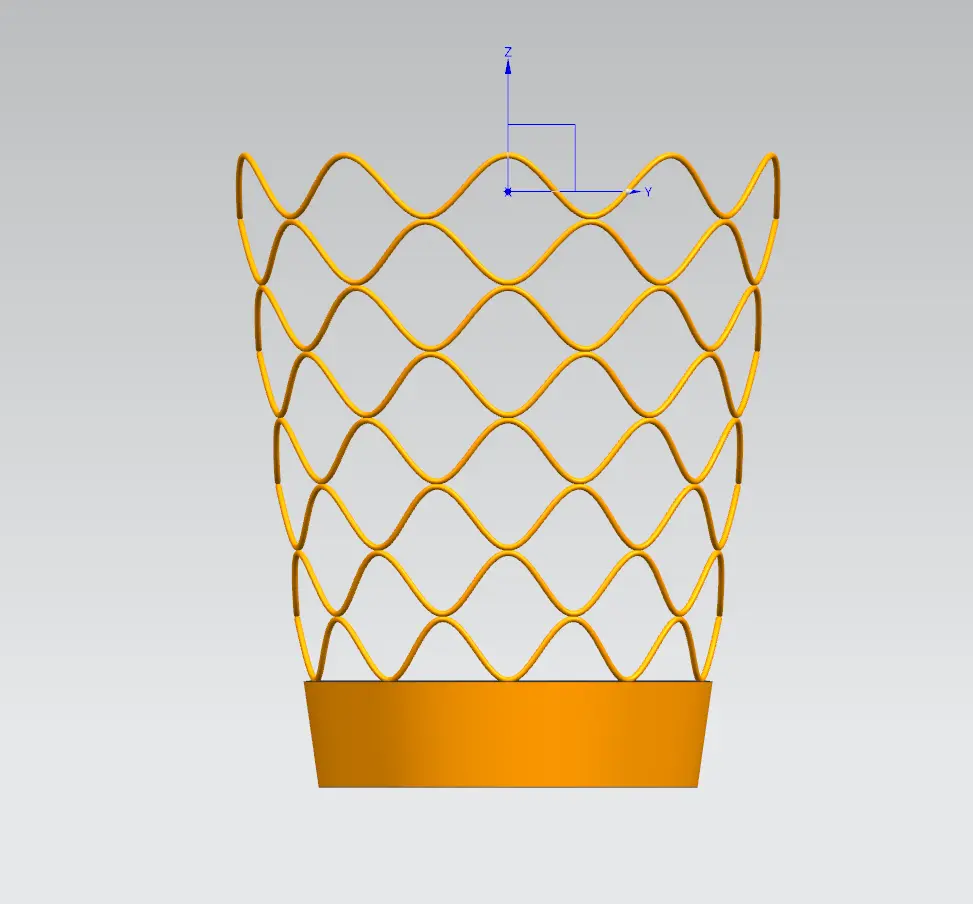

7、给投影做出的曲线做1mm管道，底部片体加厚成实体

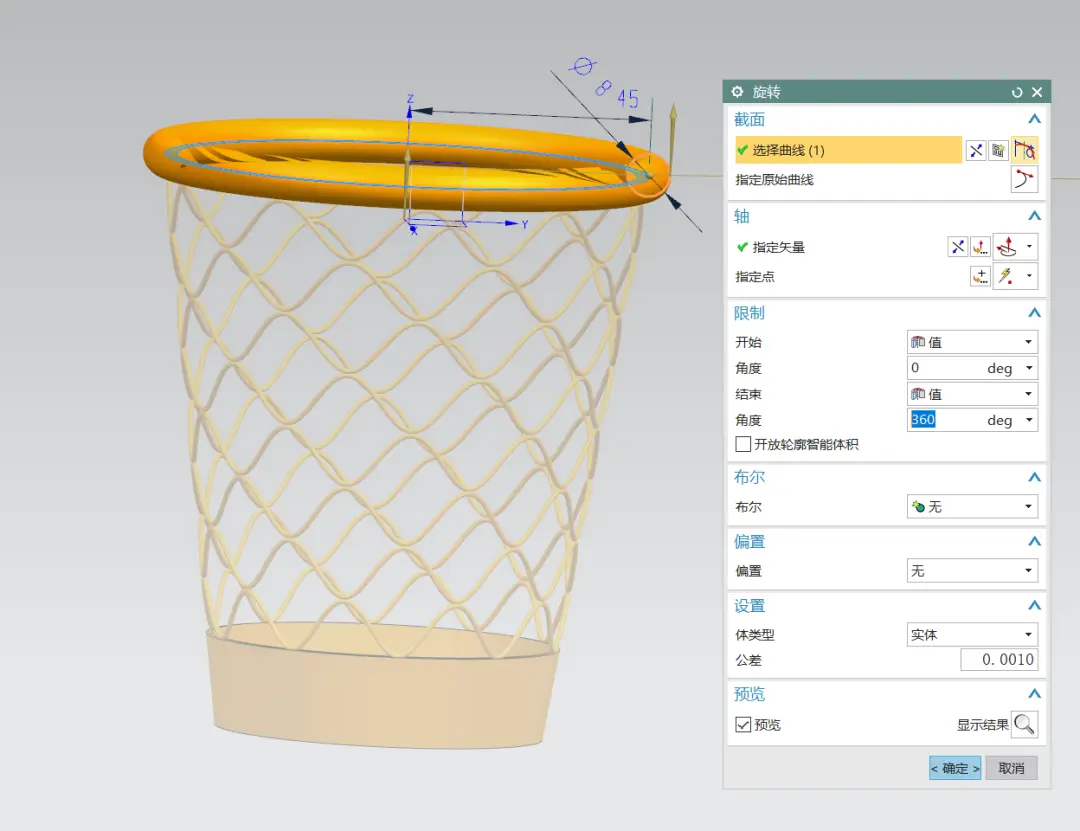

8、最后在上方绘制一个圆，做管道或者做旋转都行，求和做成整体

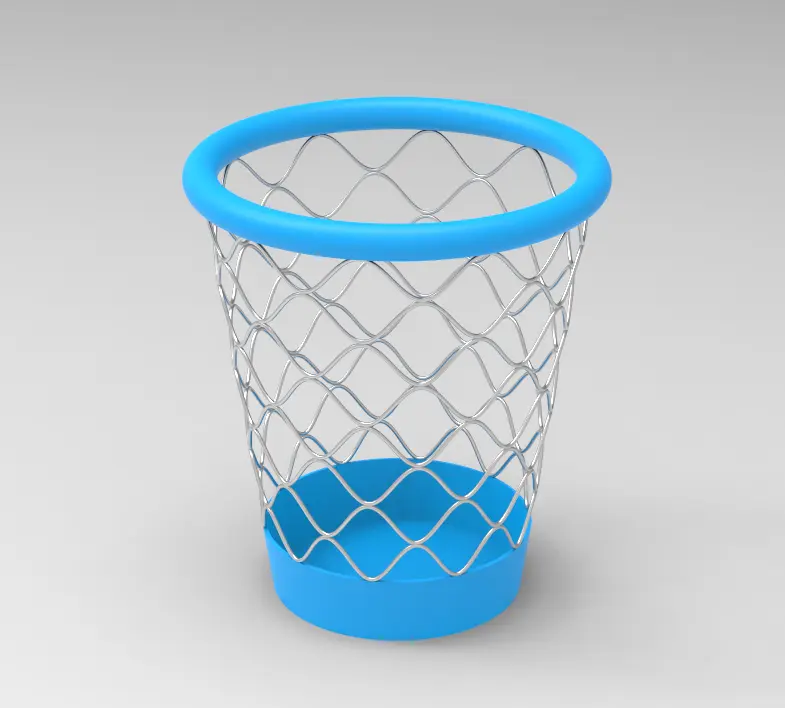

这样这种网格样式的垃圾篓就完成啦！不知道大家都学会了吗？
