UG/NX铁丝网建模：无需空间曲线的创建思路

铁丝网建模不难，之前教大家用空间曲线连接做缠绕铁丝，有小伙伴把握不住曲线的创建，那今天来分享个不用画曲线的铁丝网，会草图直线基本就能搞定，来看看方法吧！

  建模过程：   1.打开UG,绘制长方形加半圆进行拉伸

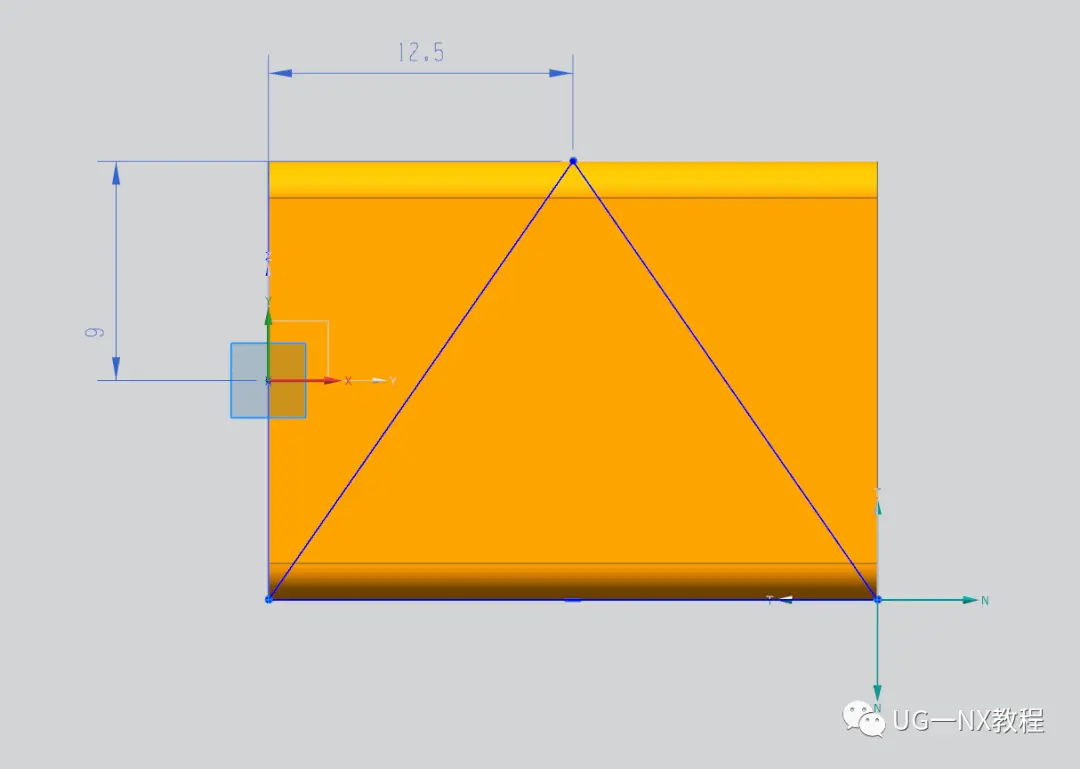

  2.在YZ平面绘制草图，点在顶点与中点处。

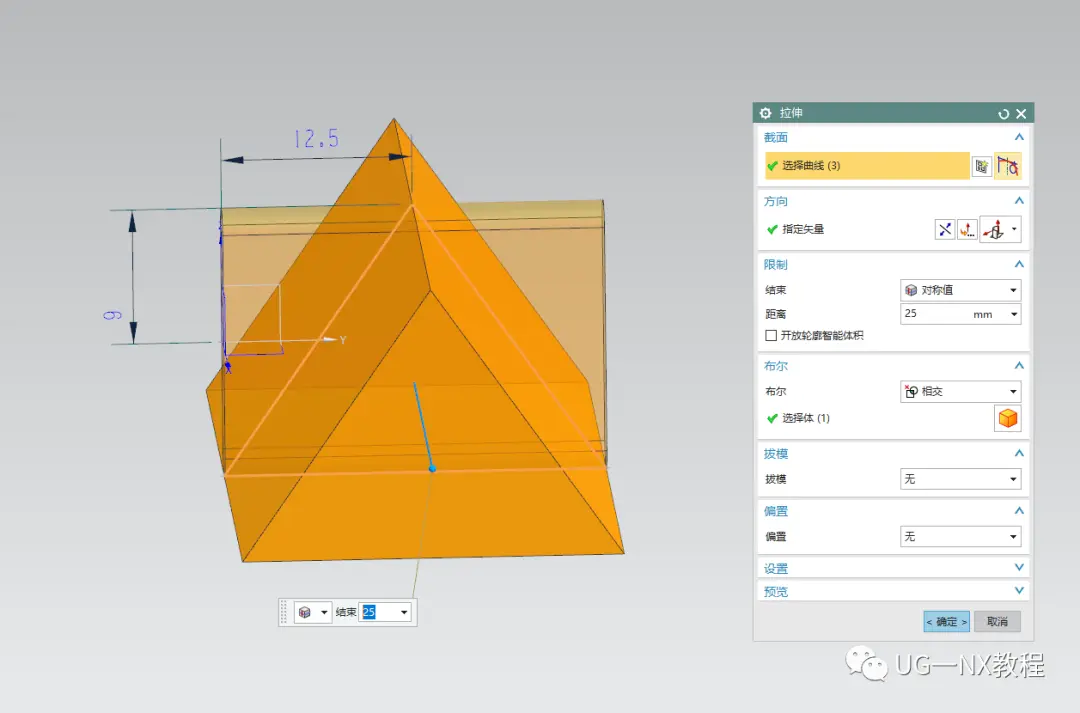

  3.对称拉伸草图2，做一个求交

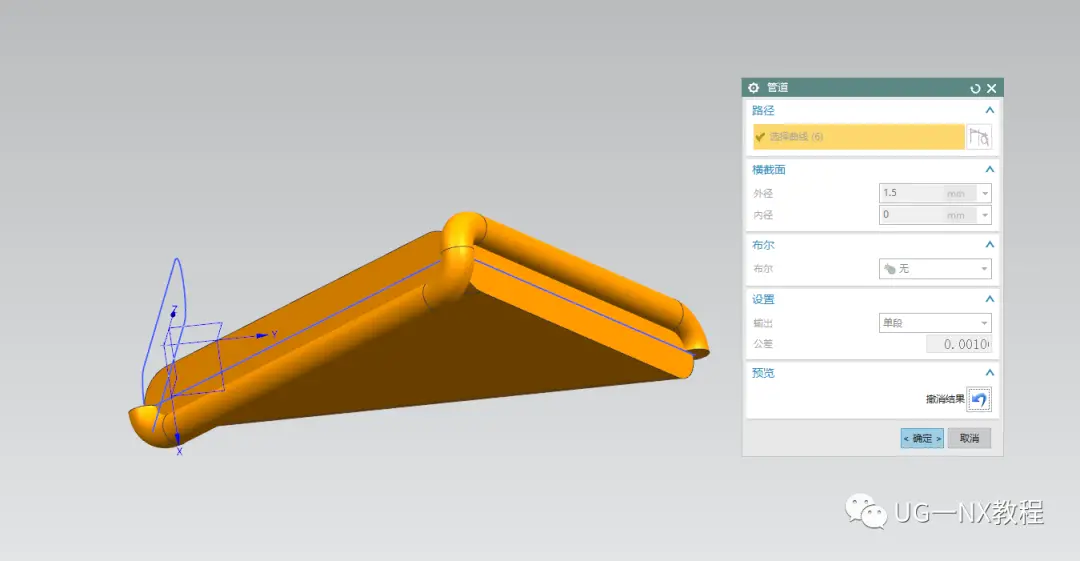

  4.这样可以利用求交体的边做管道了。

  5.将三角体用删除体删除后，将管道进行阵列，

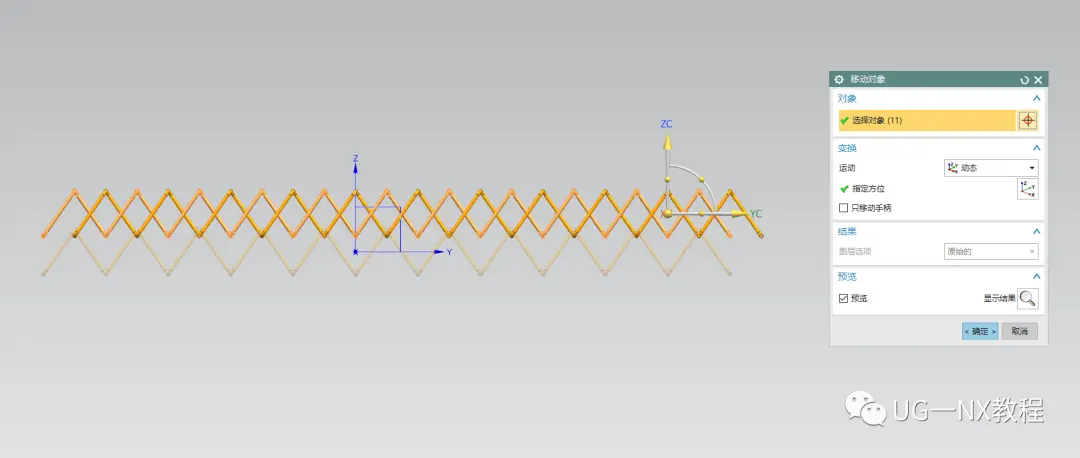

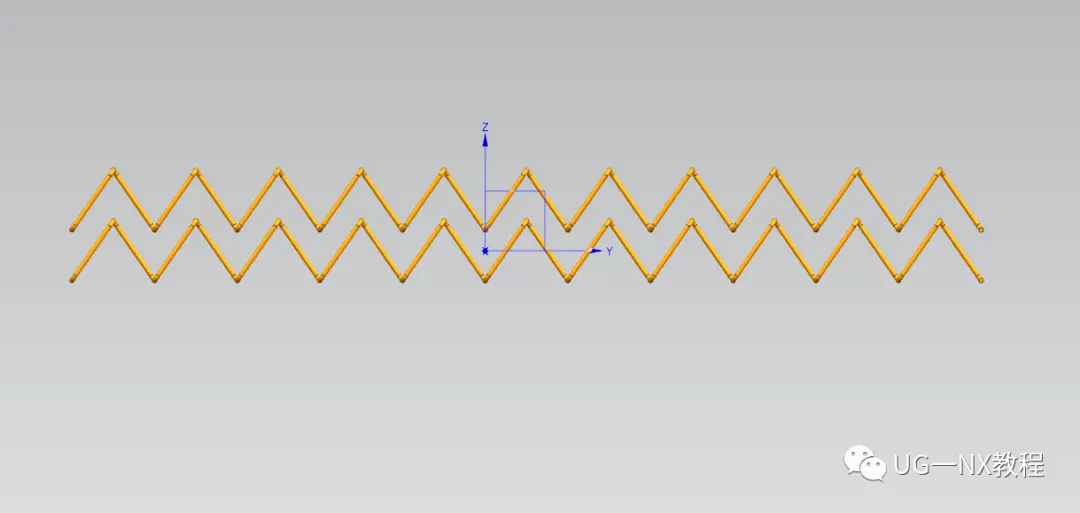

  6.将第二排用移动对象进行移动，

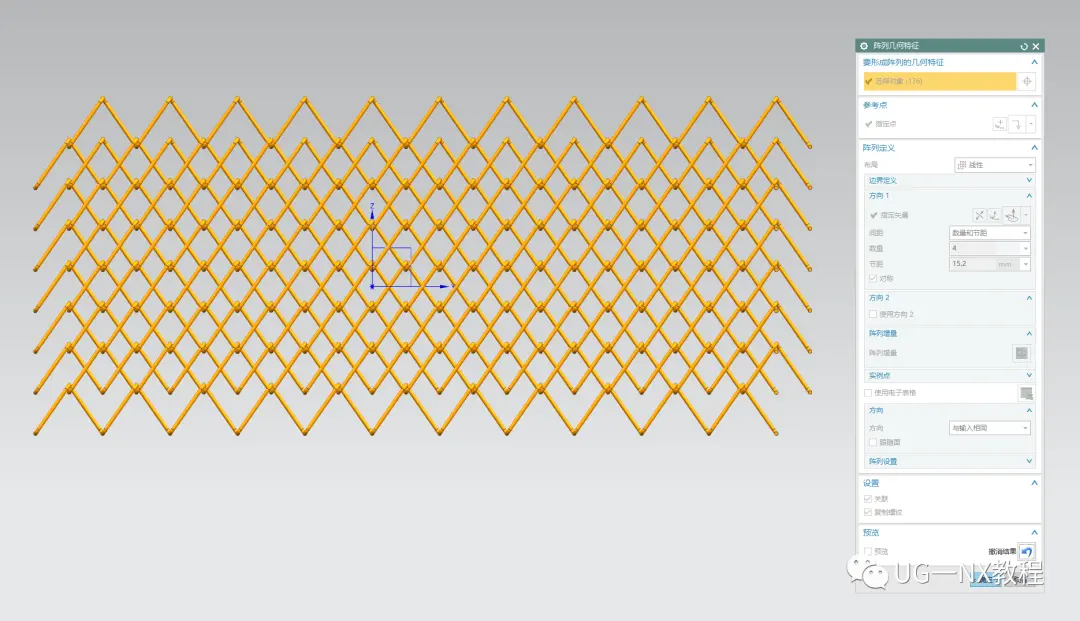

  7.将这两排全选中，再次进行阵列

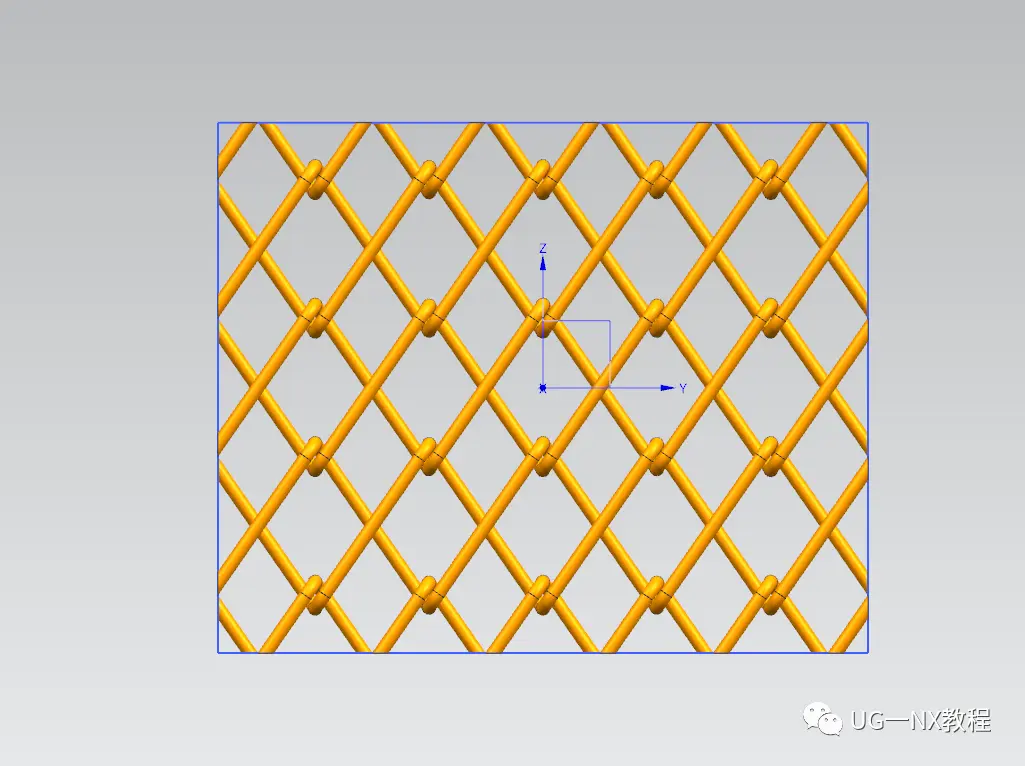

  8.接下来网要做多大，就画个矩形进行拉伸求交

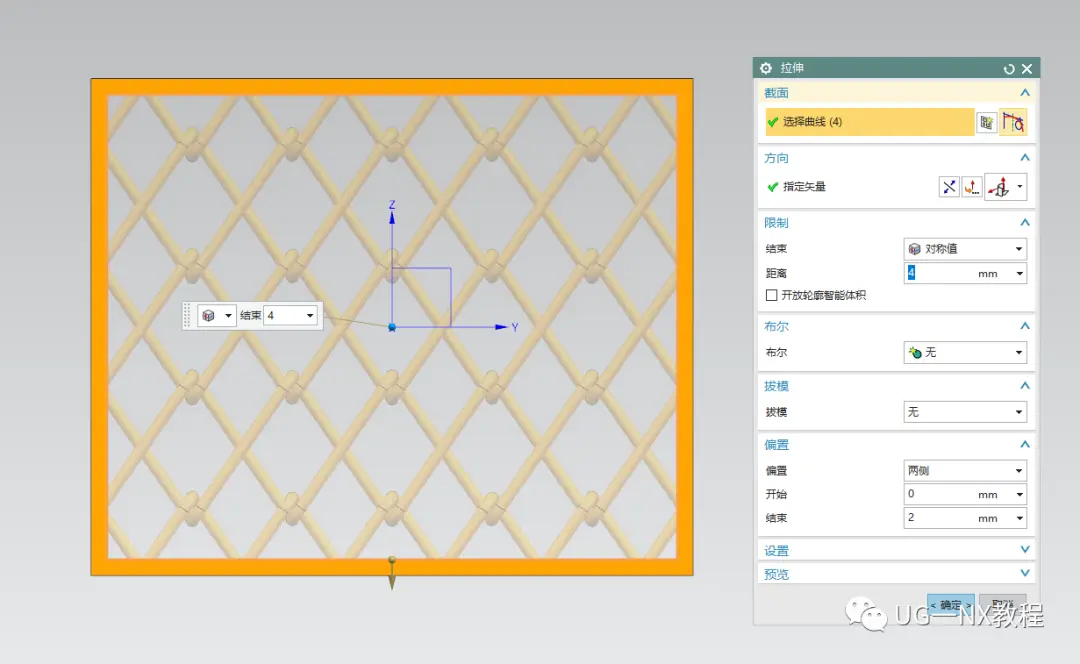

  9.顺便拉伸矩形做个边框，需要在拉伸选项里进行偏置

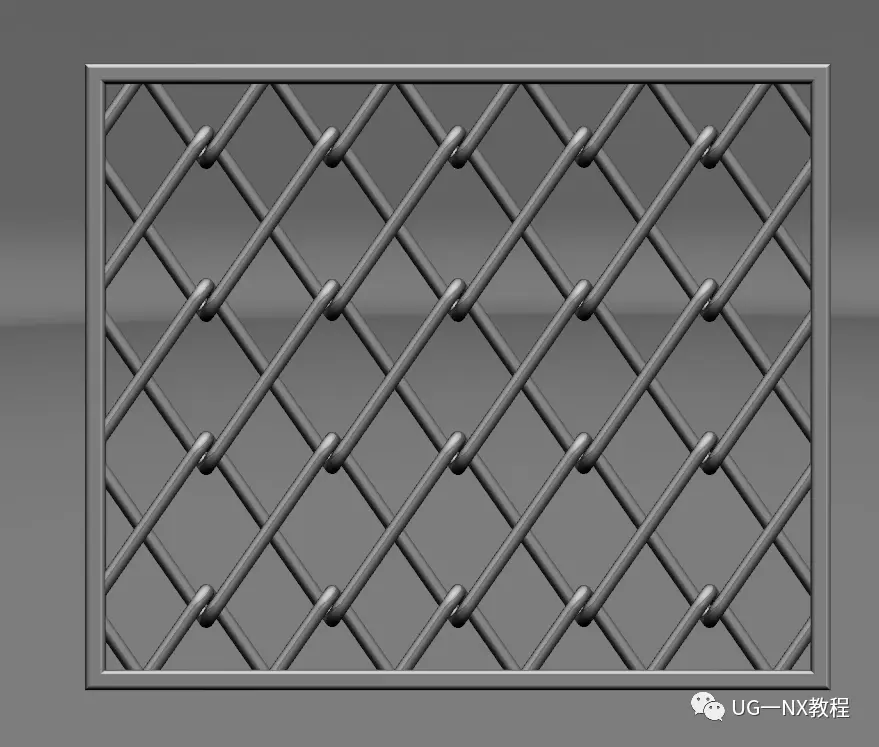

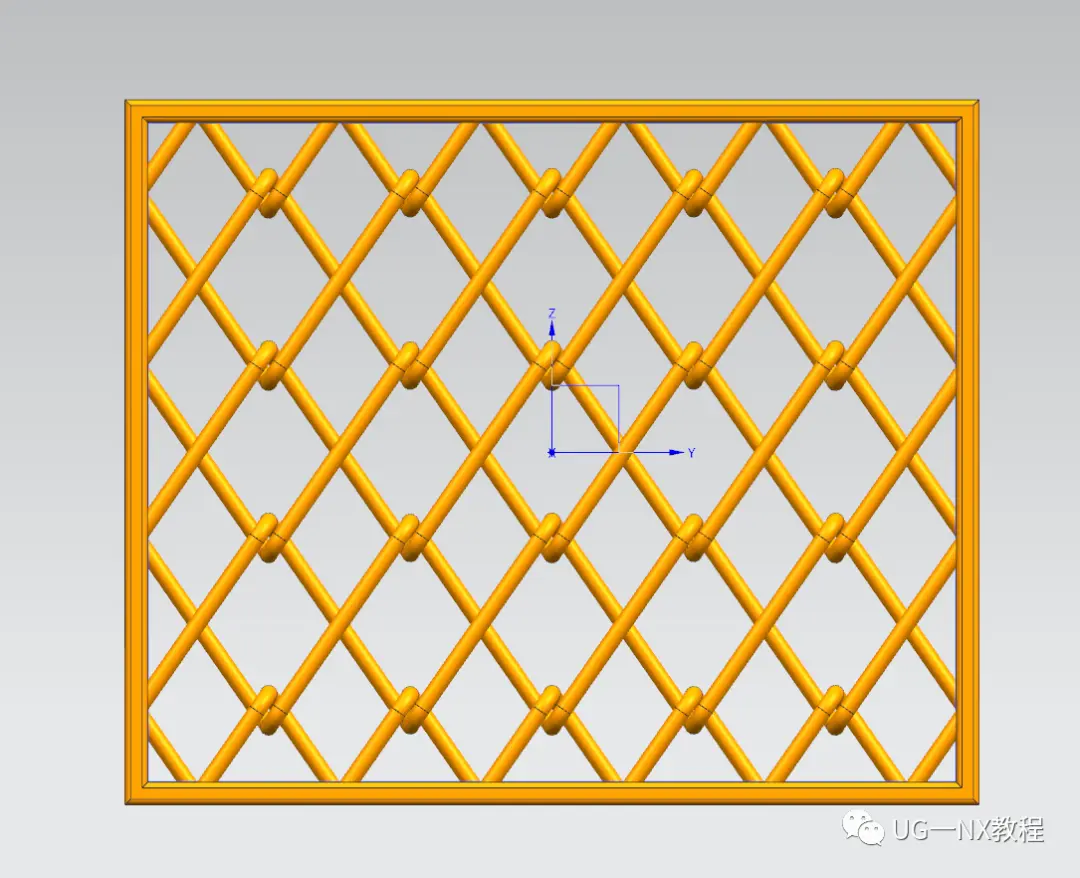

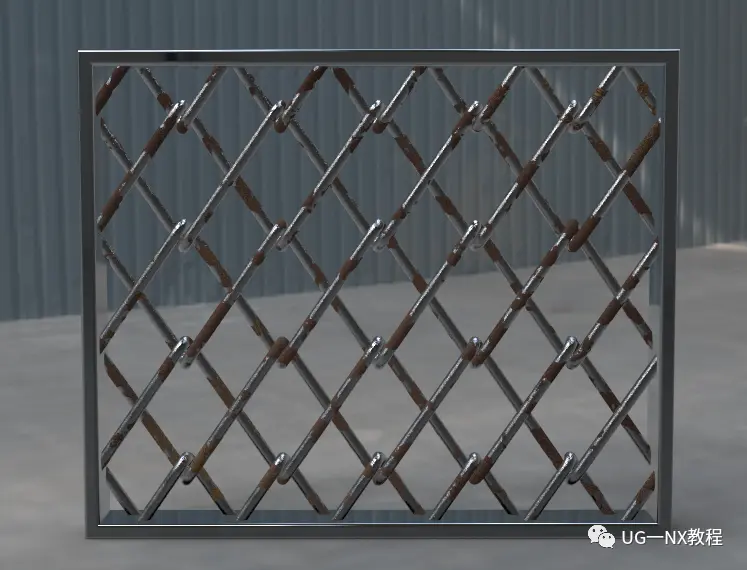

  10.倒圆角完成模型
