UG/NX建模思路：滚轮到滚花的创意变换

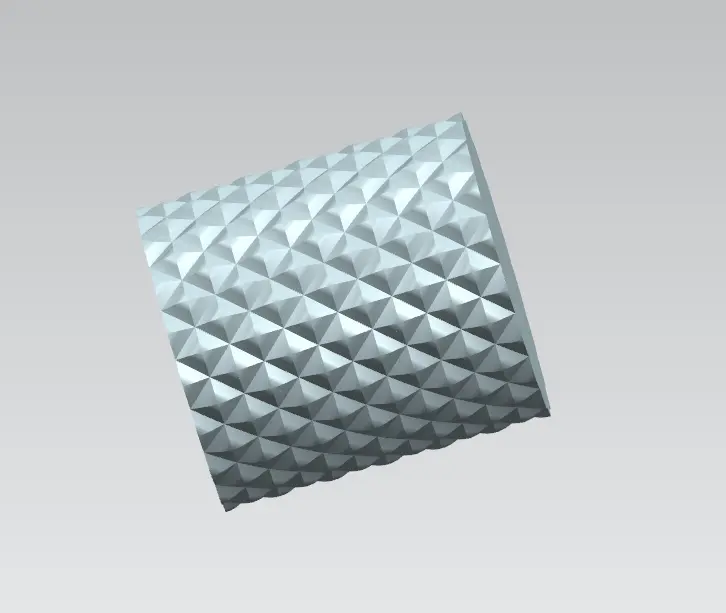

上次我们绘制了那个按摩轮，有一个这样的正方形的花纹尖滚轮， UG/NX 按摩滚轮建模教程 (点击链接回顾上期内容)，然后我们再来绘制一个菱形的吧：

上次咱们做的按摩滚轮，他的每一个尖都是正方形的，那这次咱们就重新绘制一个菱形的吧！

模型以及运用的方法都非常的简单，带有一点点小技巧，来看看吧~

建模过程：

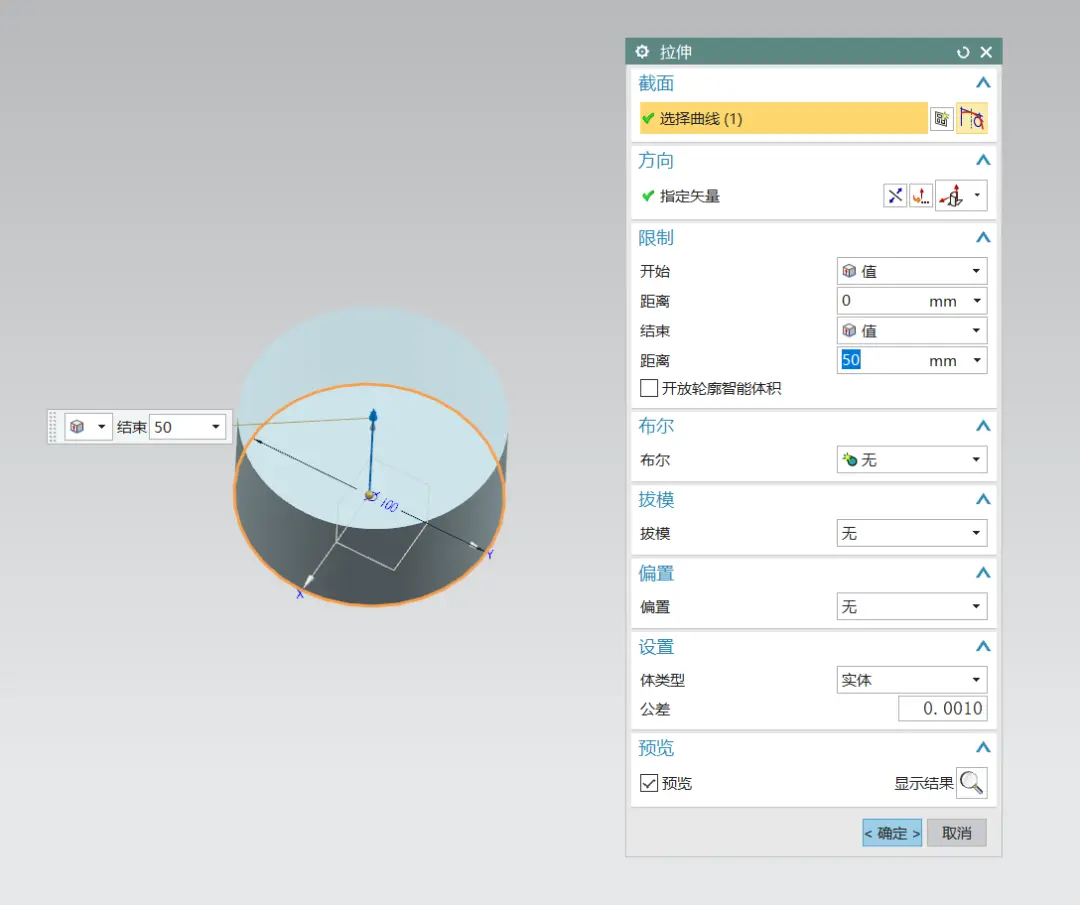

1、还是打开UG新建一个文件，咱们先拉伸一个直径100的圆柱体。

2、再绘制一个草图，按照图中尺寸来做就行，当然大家要是有其他想法的话也可以跟着自己的需求来改啊。

3、做一根中心线，可以是新建草图来绘制，也可以直接使用直线画出来。

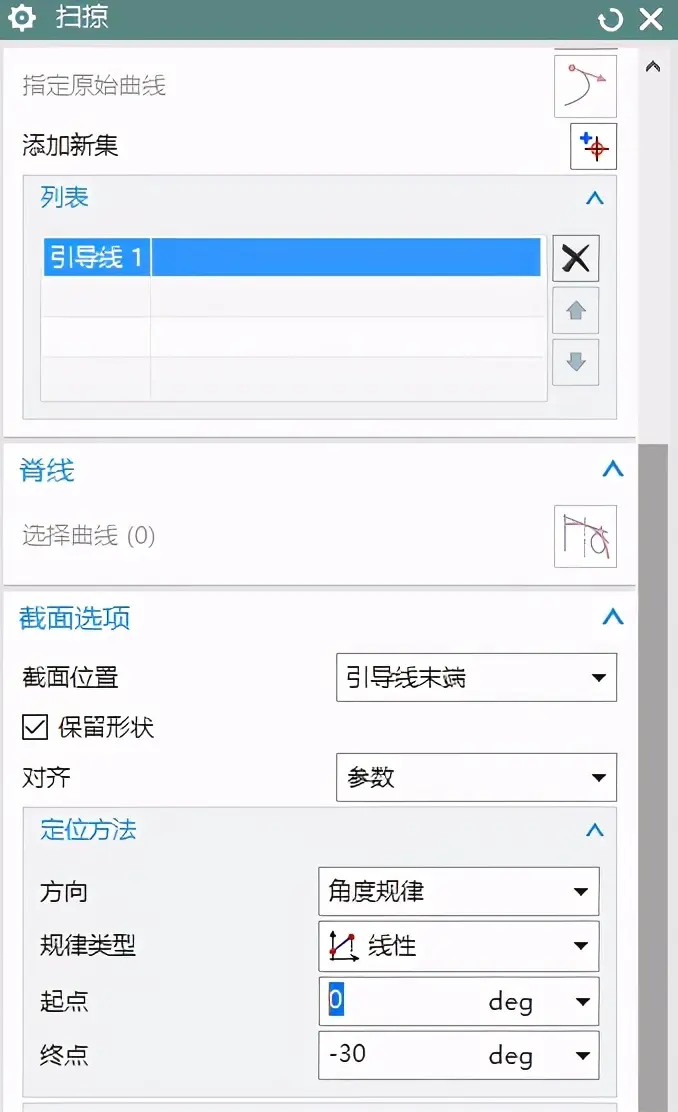

4、接下来使用扫掠命令，截面选中底面的草图，导引线选择中心线，定位方式记得选择角度规律啊

5、扫掠完成后，与第一步做出来的圆柱进行求差处理。

6、扫掠用完的草图不要扔，裹上......咳咳，串戏了。

再次使用扫掠命令，截面依旧是那个草图，只不过角度规律那的数值反向一下。

7、用之前圆柱求差剩下的部分，对新做出的这个扫掠体进行求差就好啦

8、之后就是简简单单的镜像和阵列了，想要多长就搞多长~

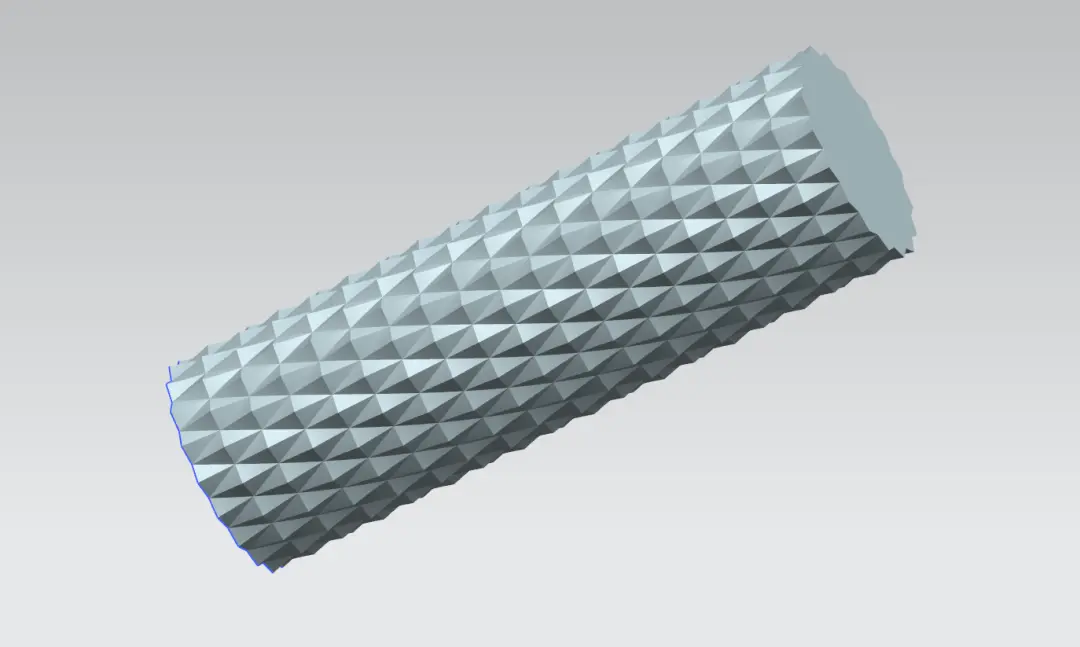

9、最后一步，求和整体，那这个菱形滚轮就完成啦！

同样的做法，稍加修改在其他领域就是另一种产品，就比如机械加工中来说，这便是一种非常常见的滚花工艺。

不过滚花可没有这么尖，如果要稍加修改的话，咱们可以在扫掠后再加一步倒圆角的处理方式。

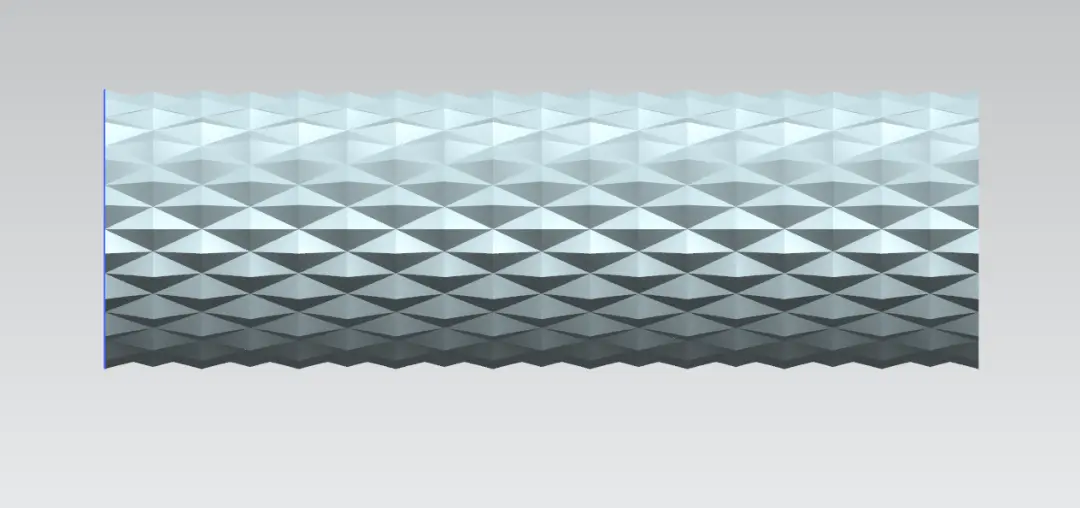

那完成之后就是这样的效果啦~

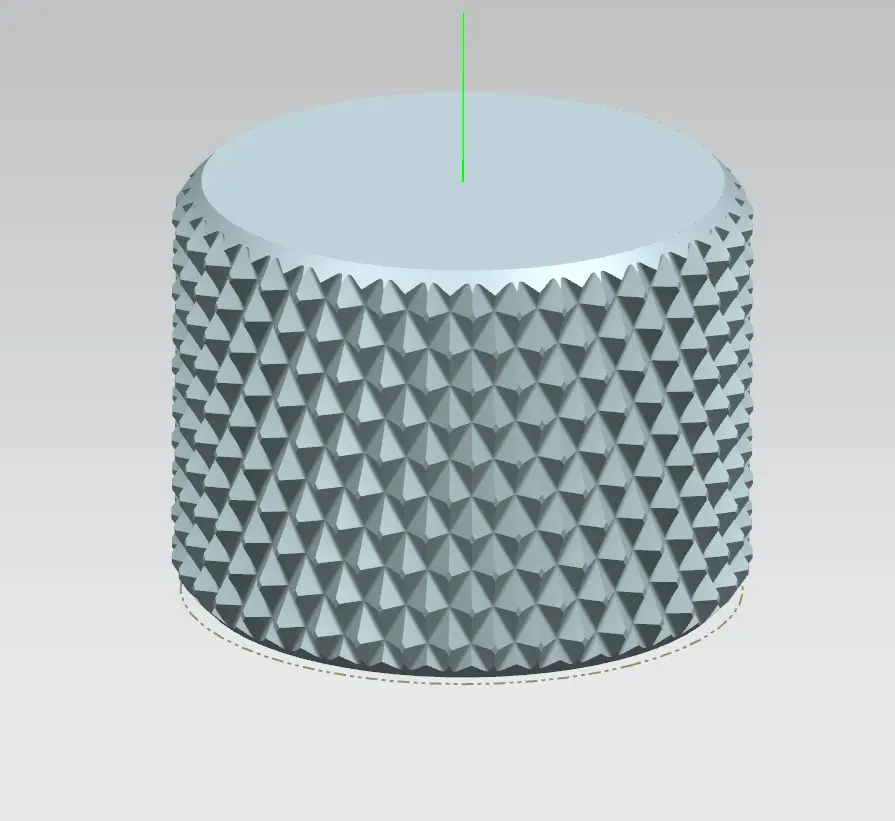

不过既然说都说了，当然得是继续做一个滚花的教程啊，还是用扫掠命令，这里再分享一种相似的滚花模型。

1、首先还是先插入一个圆柱，并给它倒斜角。

2、扫掠嘛，所以还是得创建一根中心直线，这条直线可以多画出一部分。

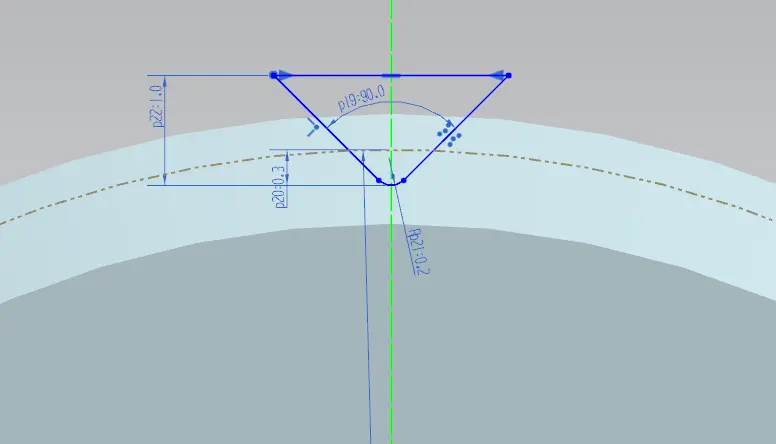

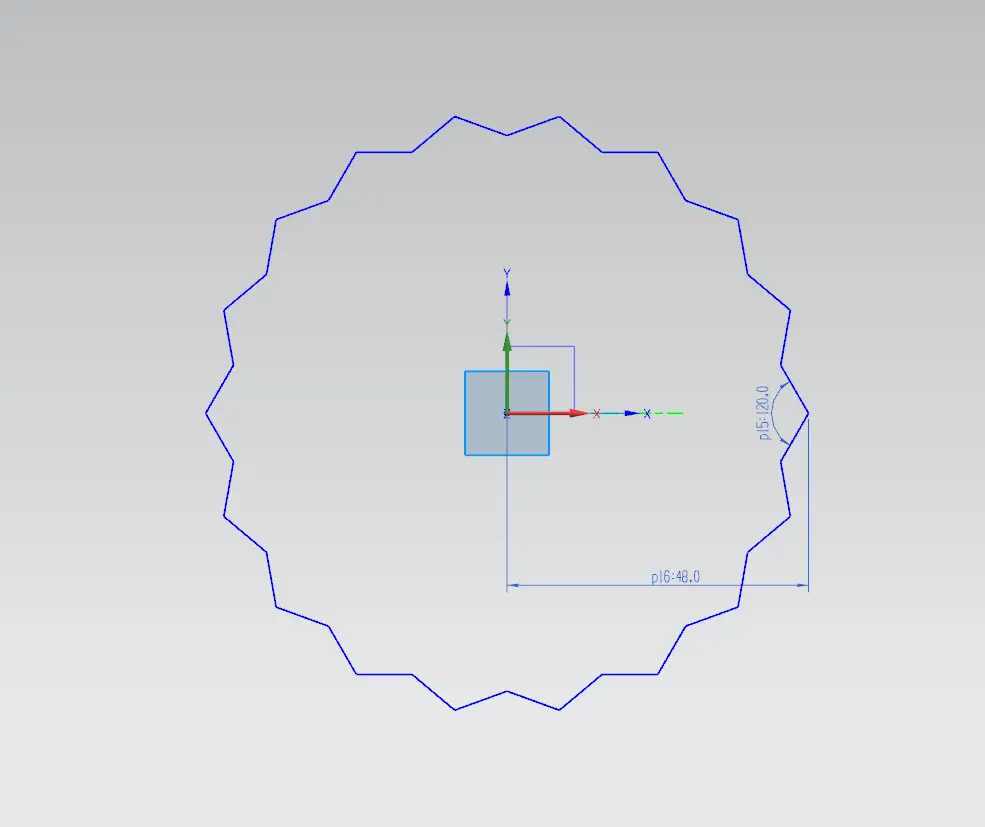

3、在圆柱的底部端面绘制草图，具体尺寸可以参照图中的样式来

4、然后进行扫掠，截面是三角形草图，引导线是中心轴线，记住角度规律哦！

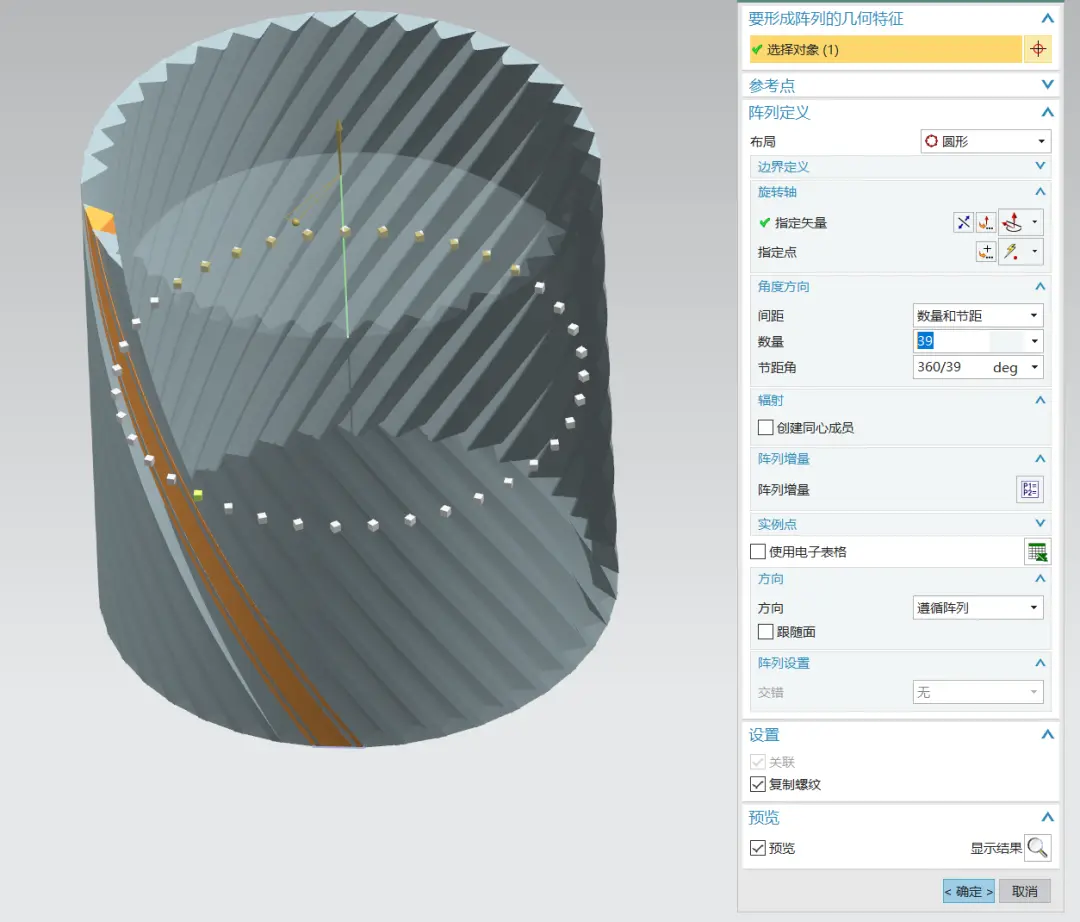

5、完成后再阵列一圈，因为做出的是实体，所以使用的是阵列几何特征。

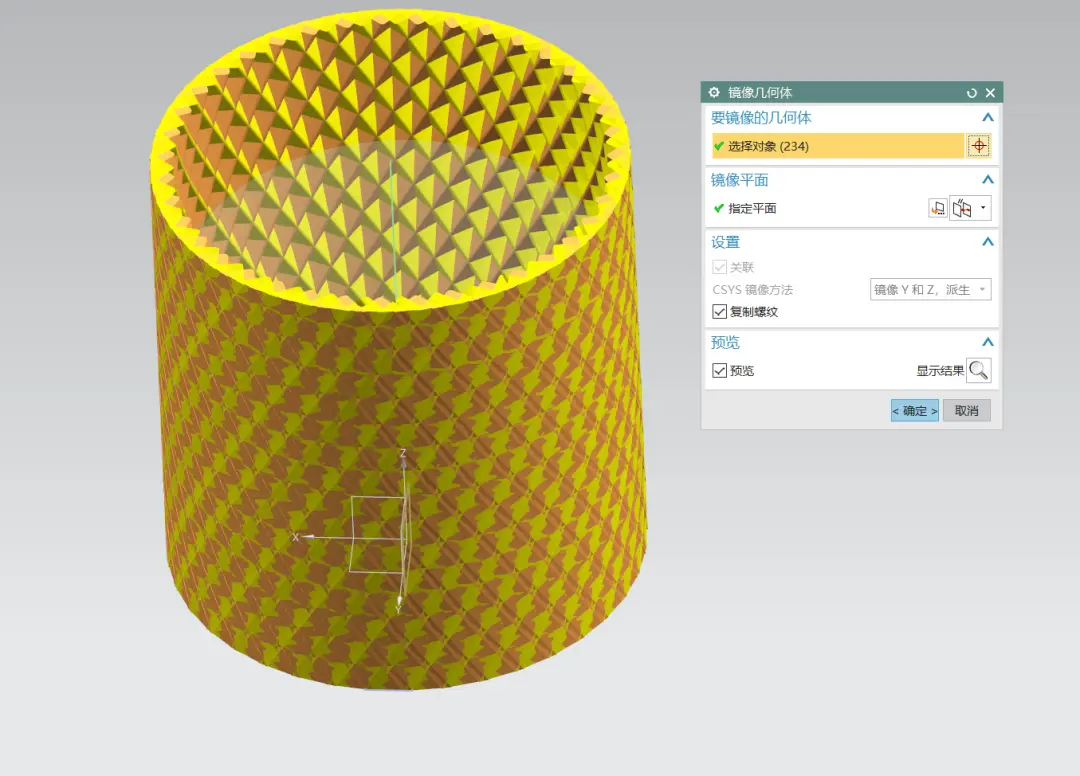

6、阵列完成后，把它再整体镜像一下。

7、一次求差的话，电脑可能会运算的非常慢，所以咱们还是分两次求差，这个就是完成后的效果啦~

那今天的分享就到这里啦，不知道大家都学会了吗？感兴趣的小伙伴别忘了关注啊！之后还会分享更多UG建模的小案例以及相关行业中的内容知识，不要错过了啊~
