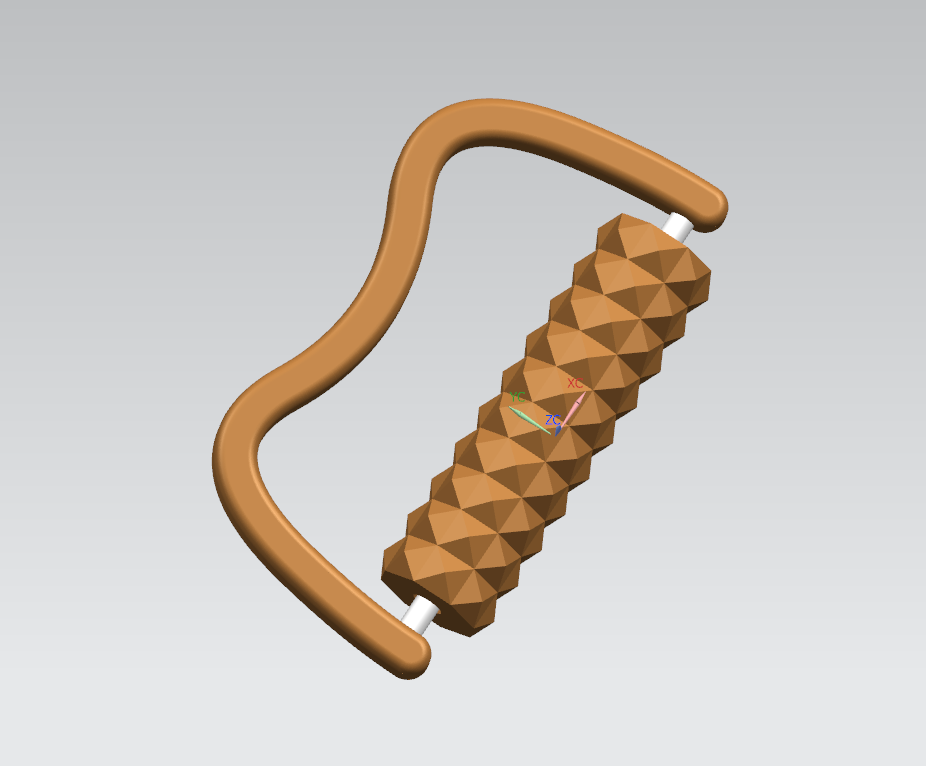

案例一：按摩轮建模

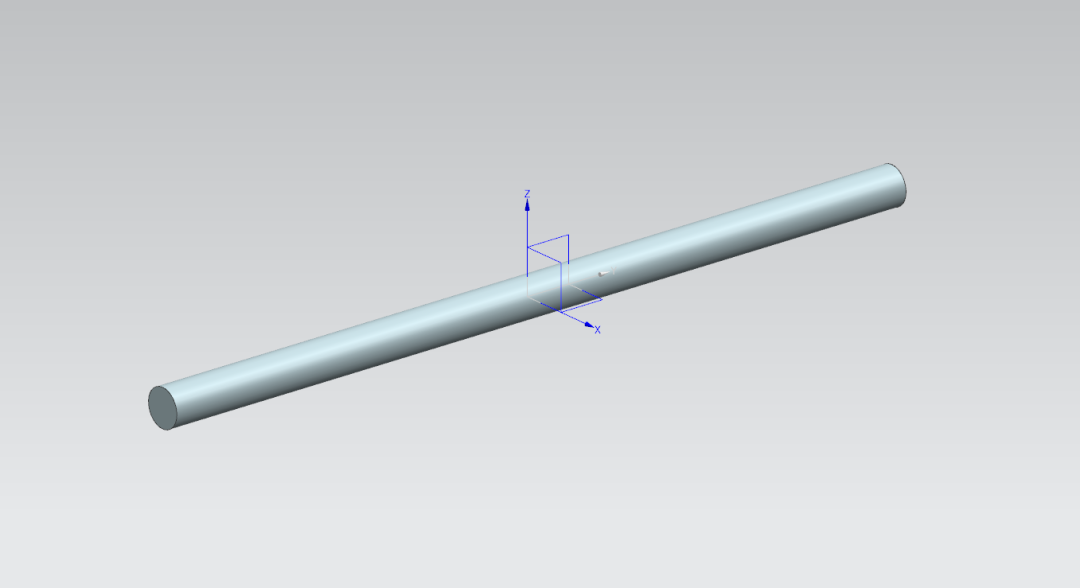

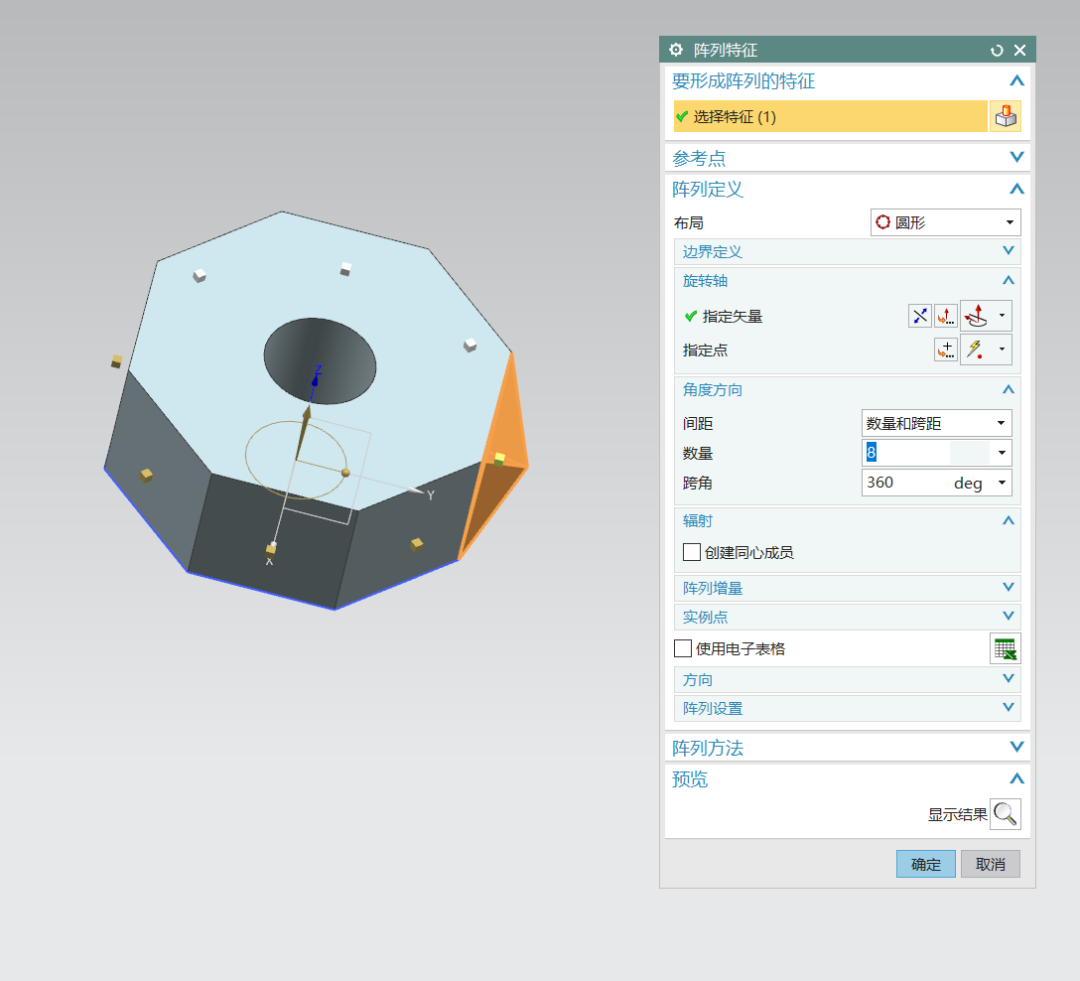

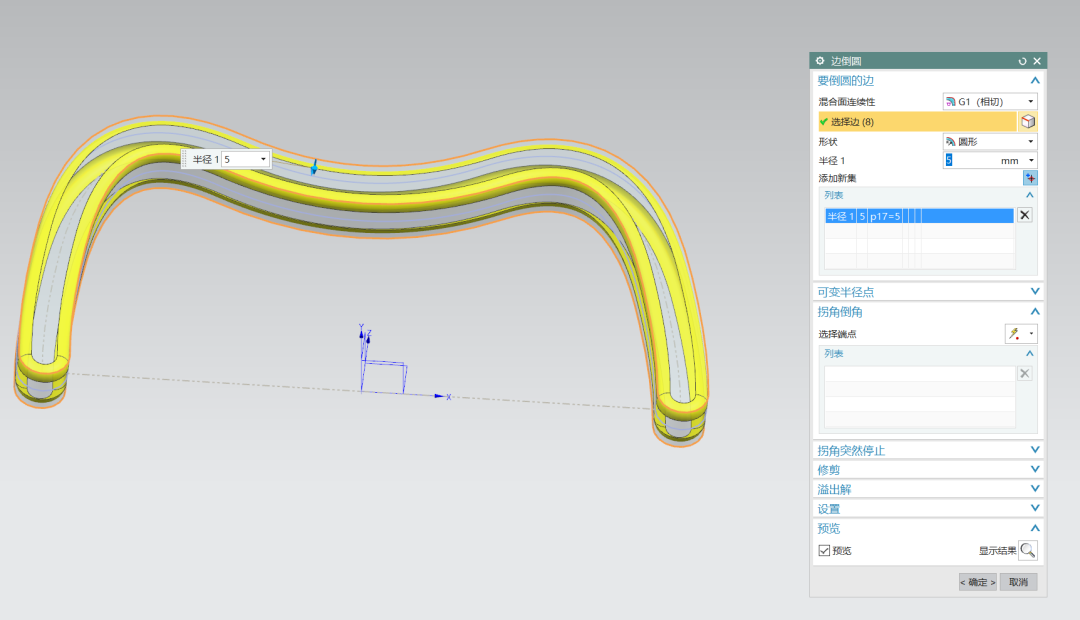

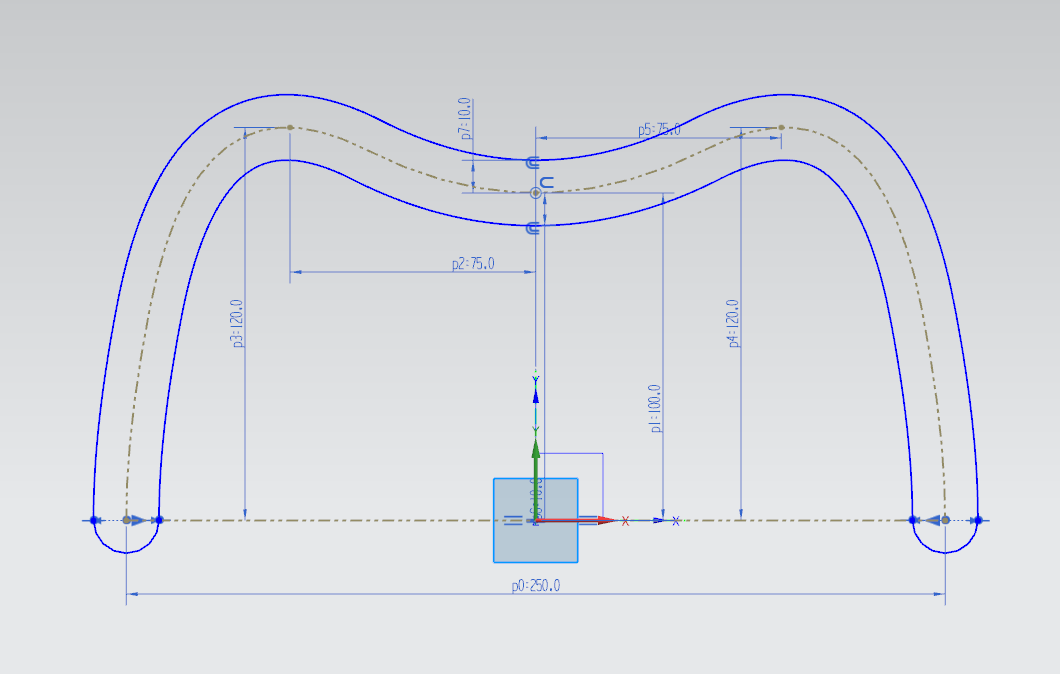

建模过程：
.png)

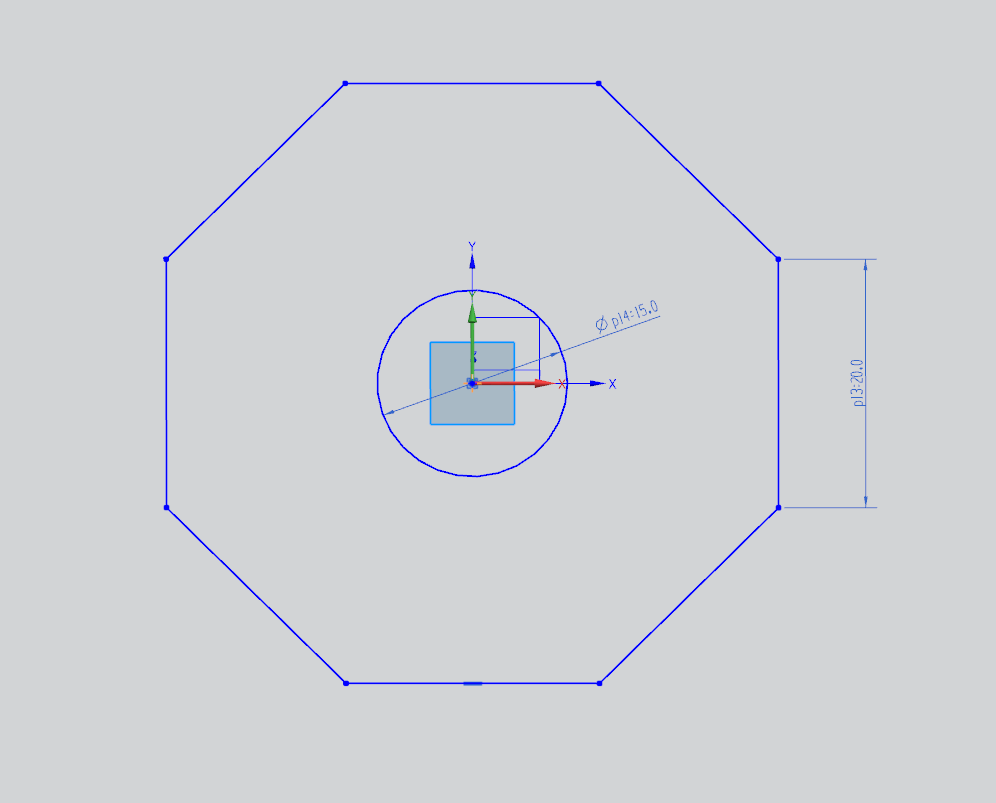

.png)
.png)

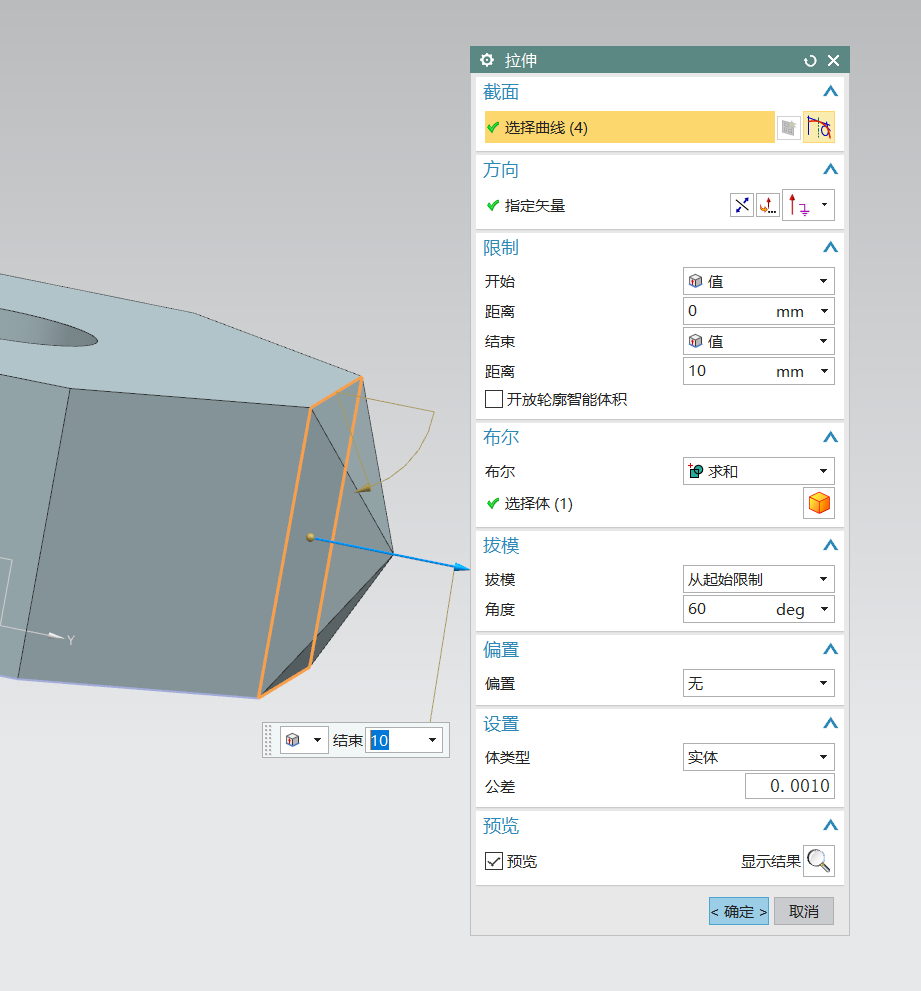

.png)
.png)

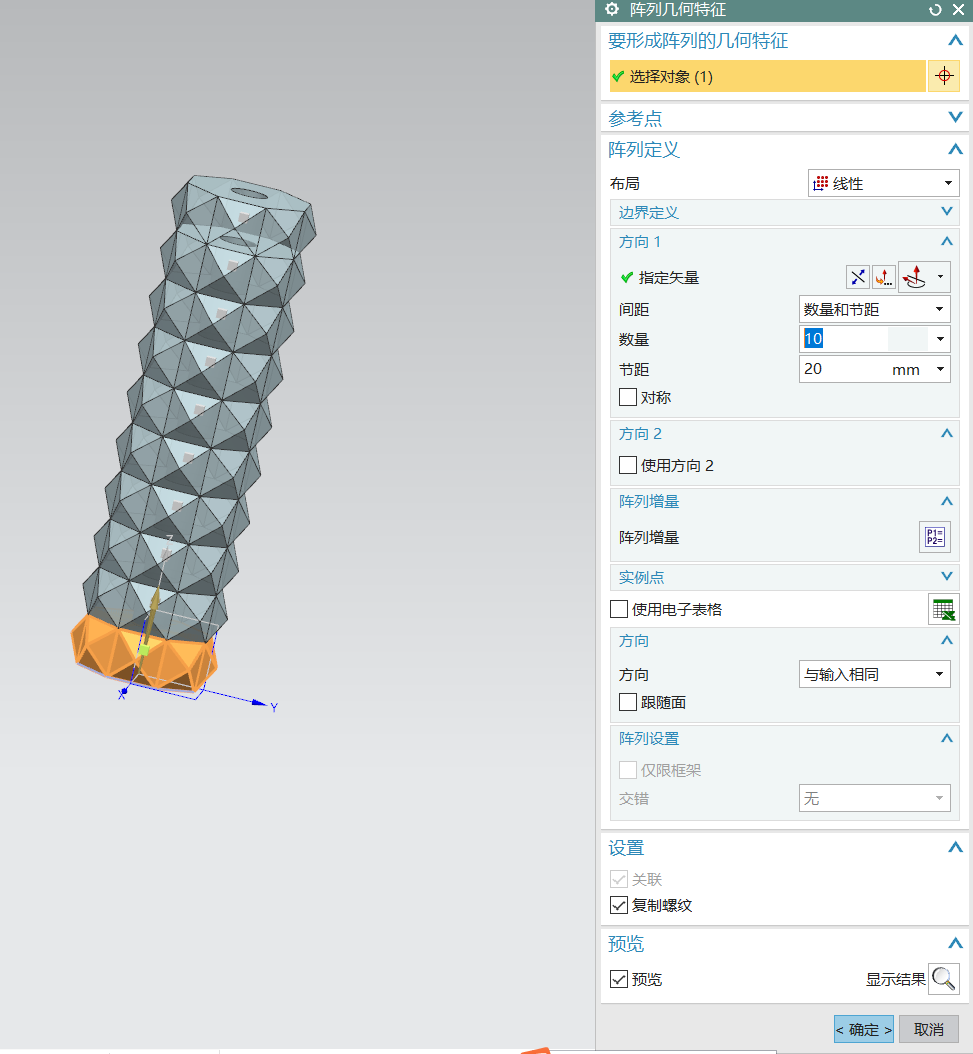

.png)

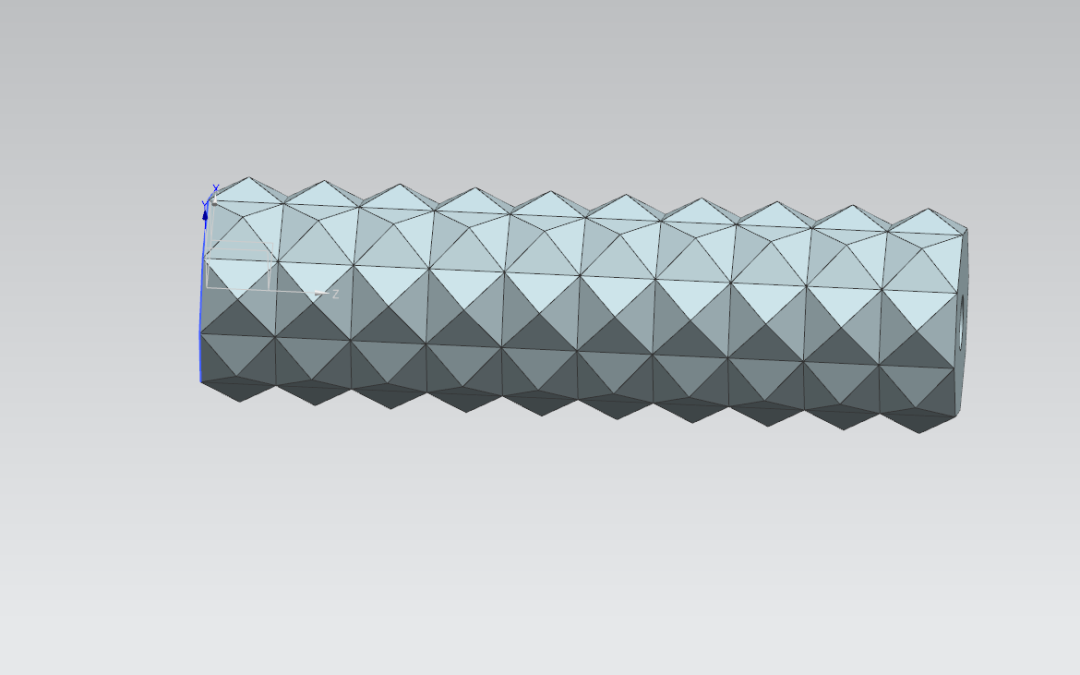

.png)
.png)

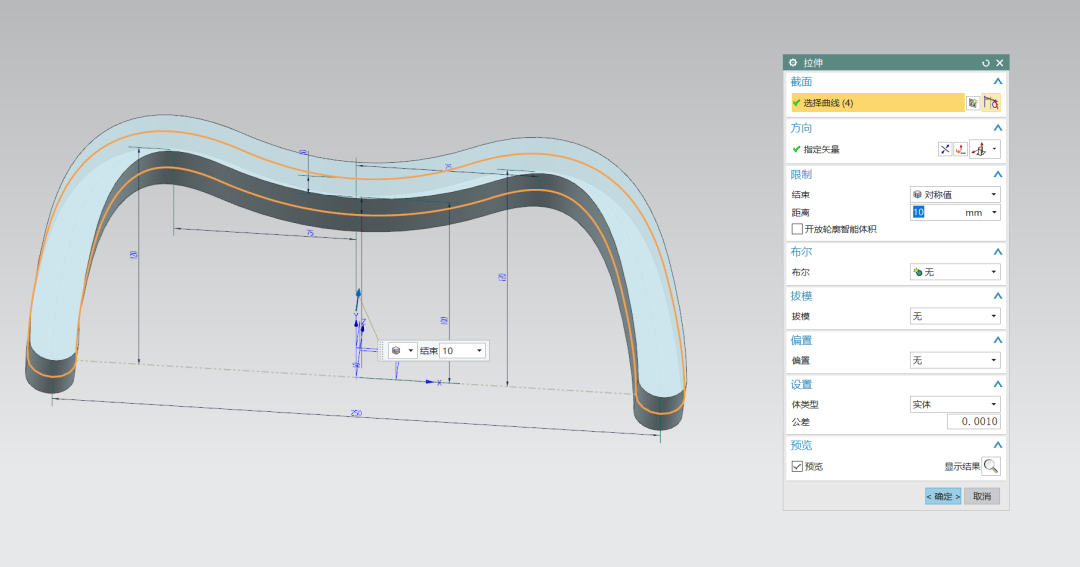

.png)
.png)

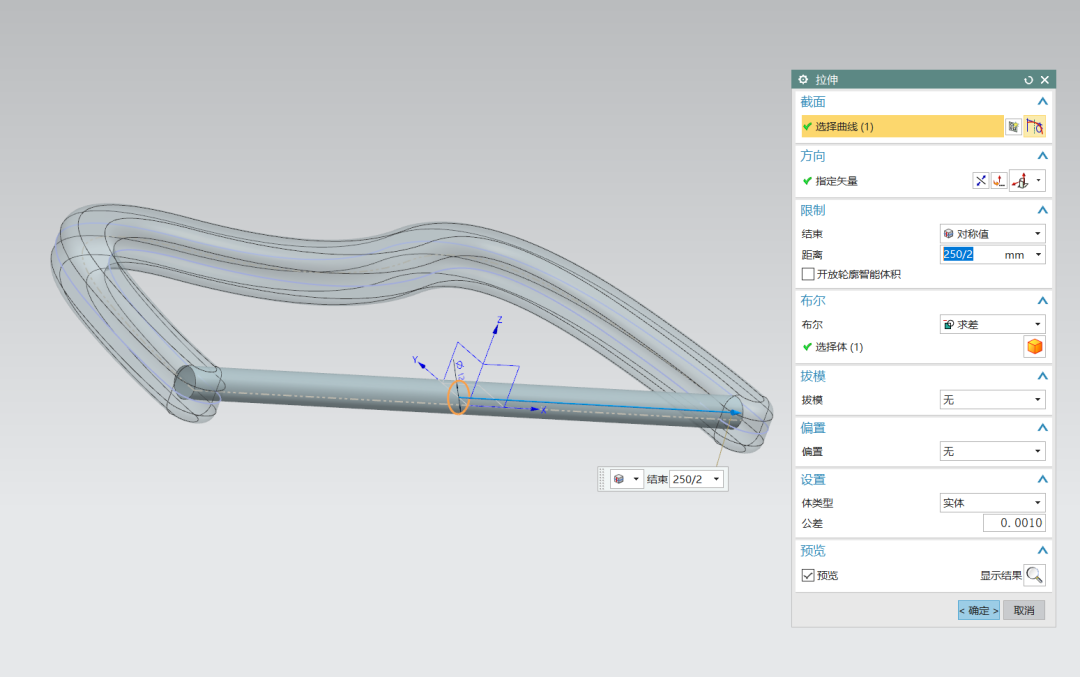

.png)
.png)
.png)
UG三维图标建模方法
建模过程：

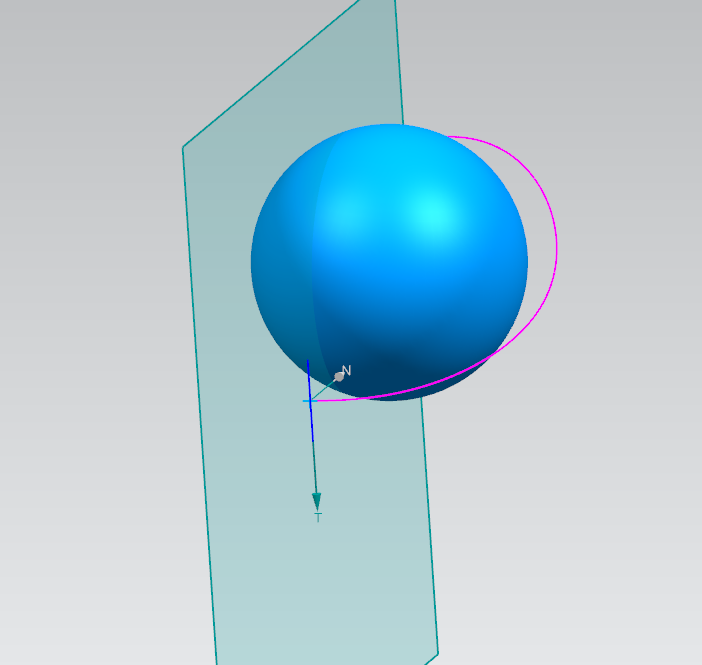

1.打开UG，插入设计特征一个直径为120的球
.png)

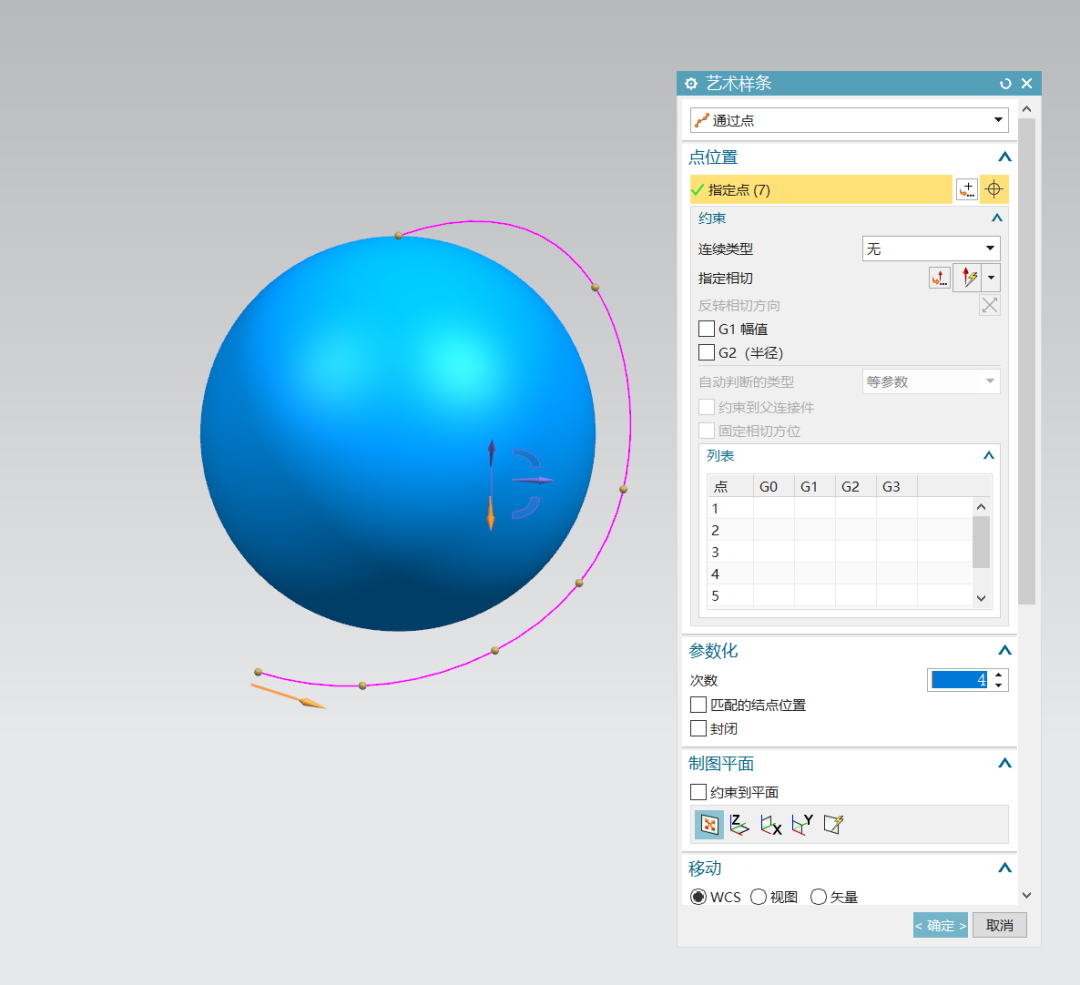

2.利用艺术样条绘制曲面
.png)

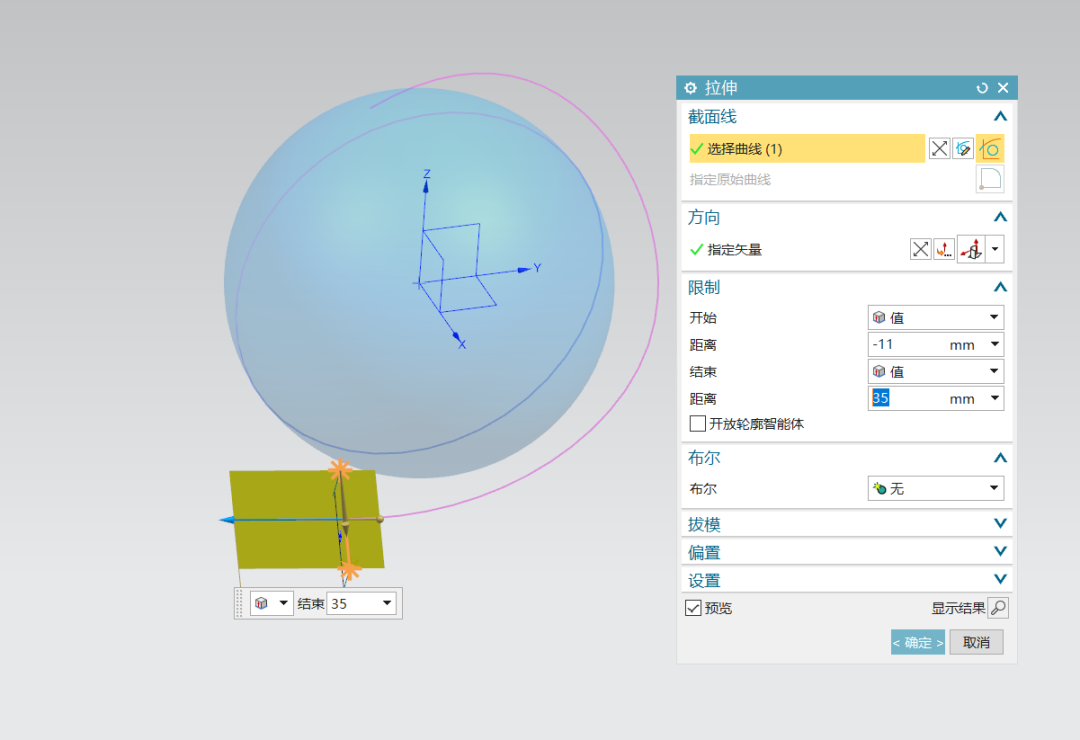

3.在样条曲面末端创建基准面绘制草图一条直线，并拉伸成片体
.png)
.png)

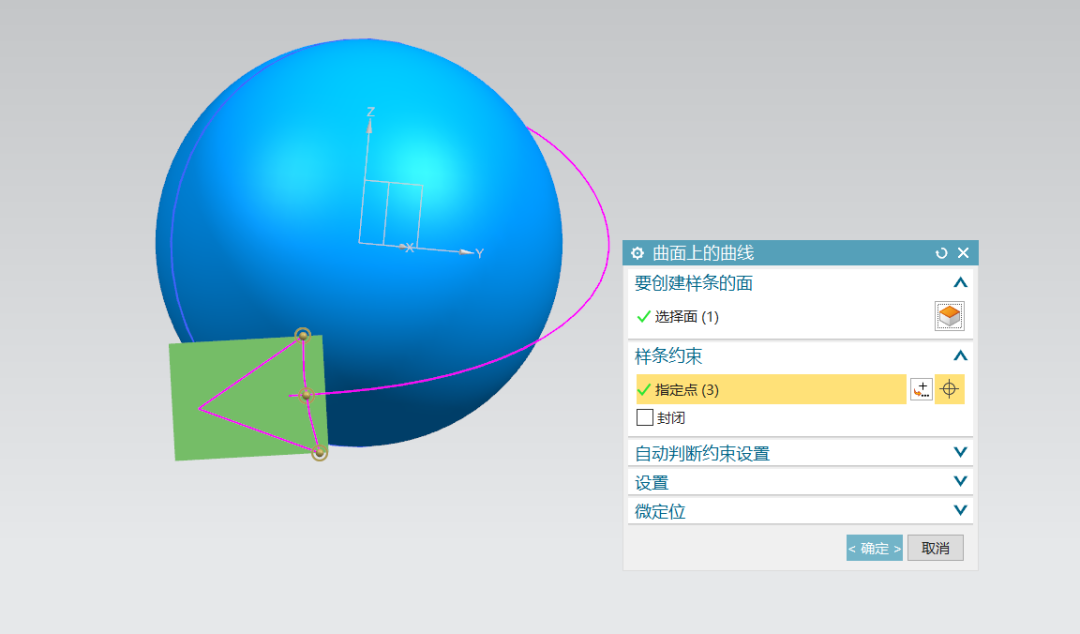

4.利用曲面上的曲面在拉伸面上绘制线条
.png)

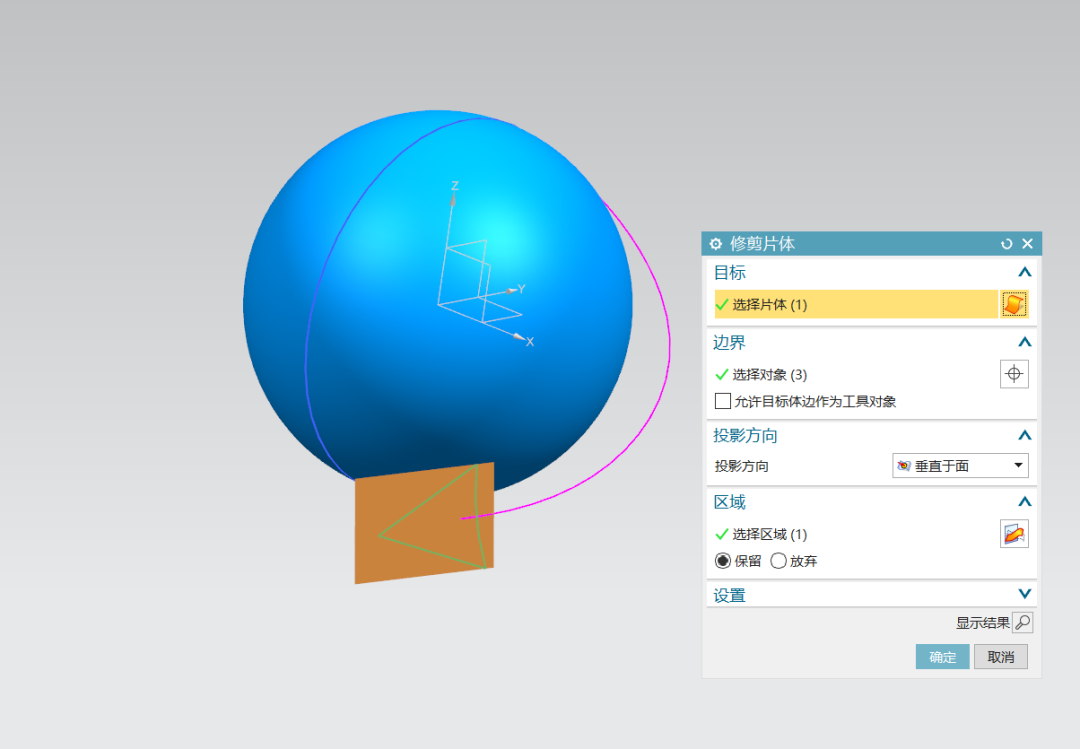

5.修剪成片体
.png)

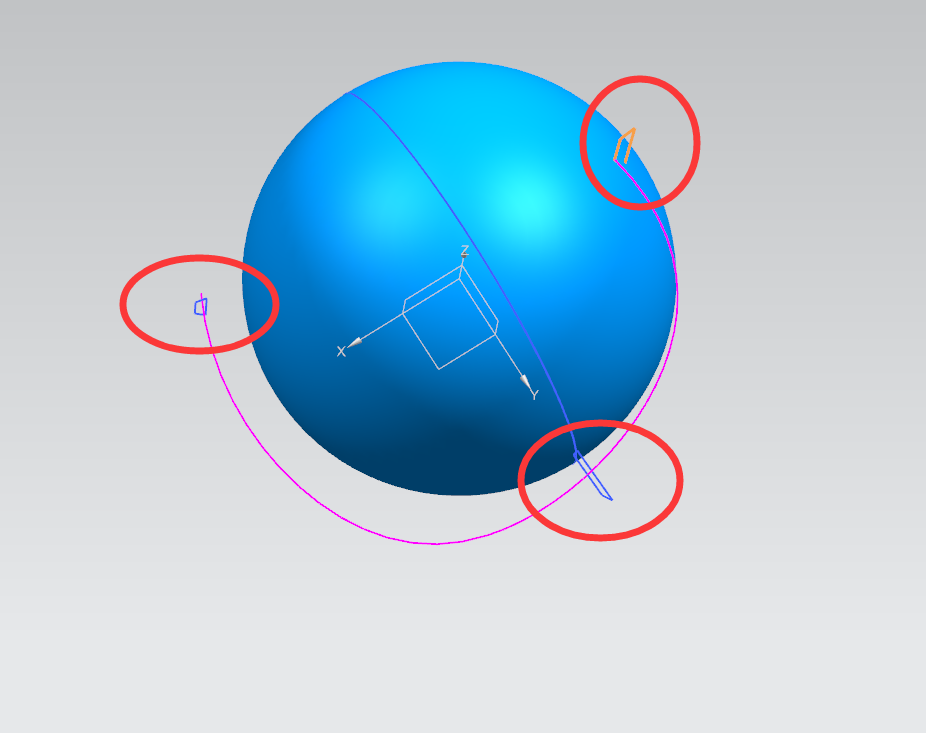

6.在艺术样条上创建进准面并绘制梯形草图
.png)

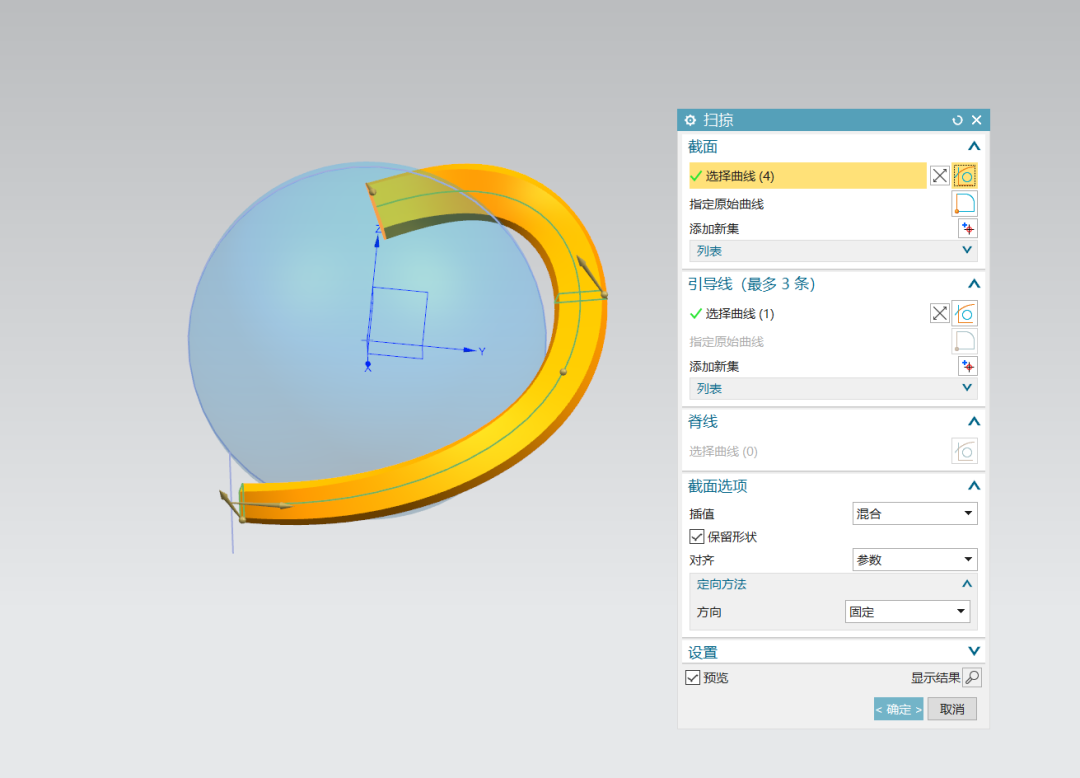

7.进行扫掠
.png)
8.加厚修剪后的三角形片体，可以同替换面修剪
.png)
9.在YZ平面创建草图三角形并拉伸
.png)

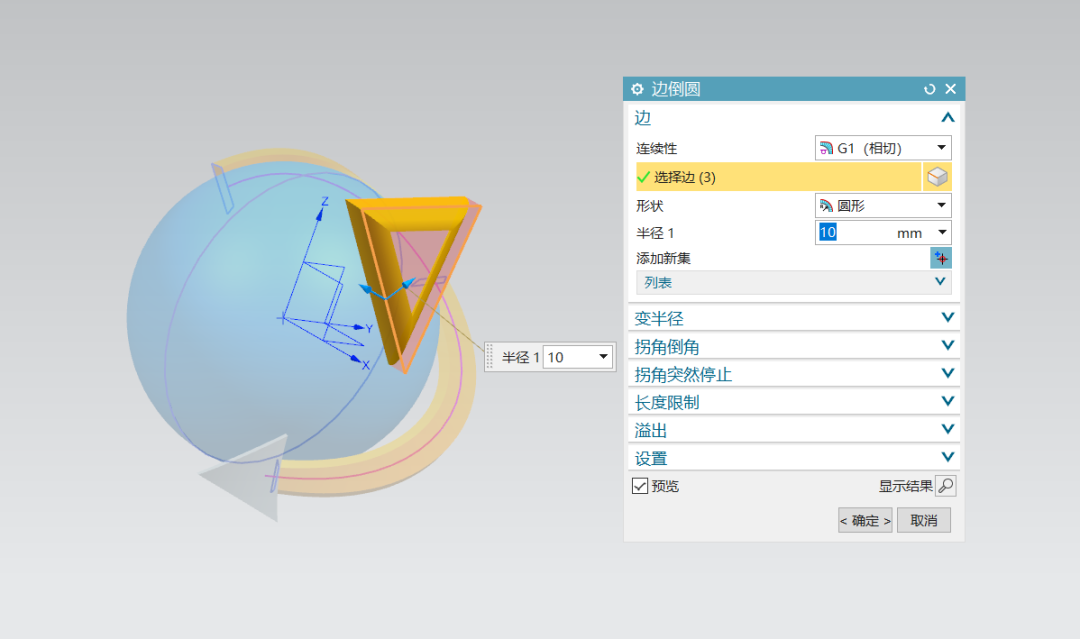

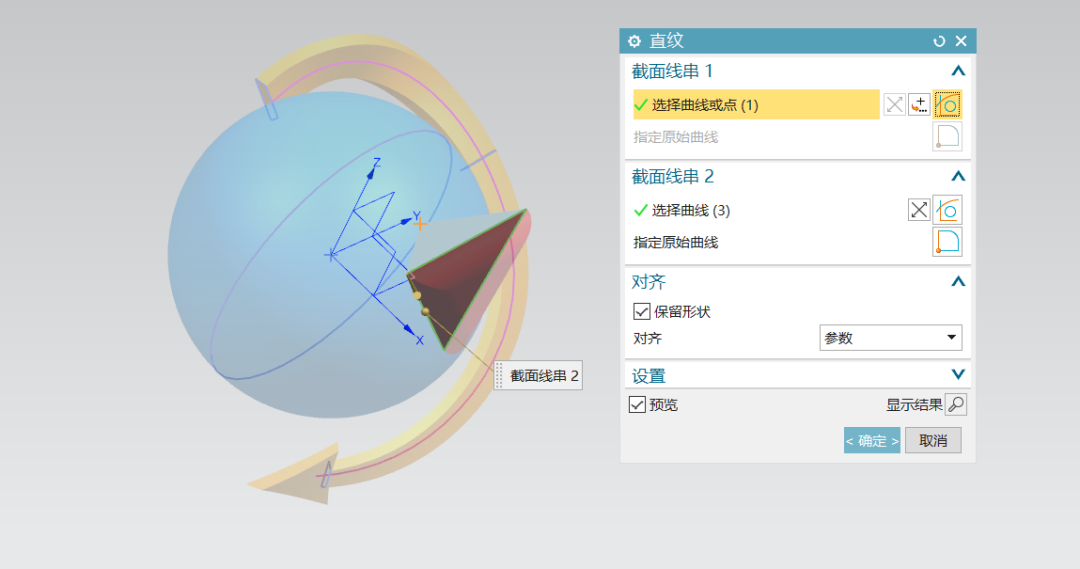

10.倒圆角后，做直纹与球面相接
.png)
.png)
11.求和后，可以调整调整细节，UG三维图标模型就完成了
