UG NX手动画标准齿轮：渐开线方程线绘制教程

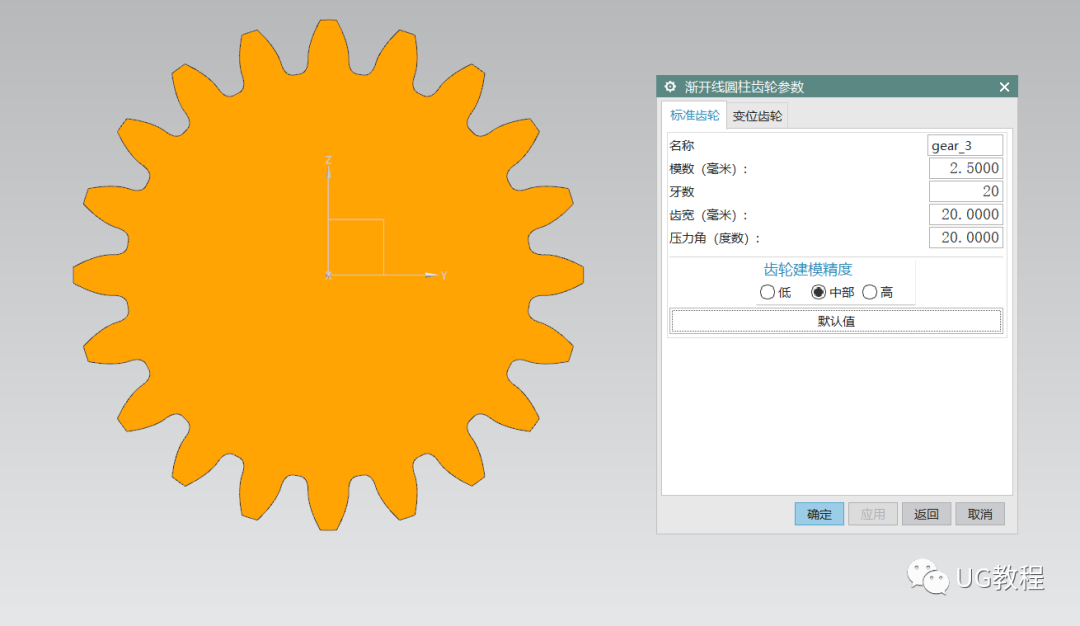

  在UG软件中，我们可以使用GC工具箱直接生成各种齿轮，输入模数，牙数，齿宽，压力角即可生成，但是如果要我们来手动绘制一个齿轮的话，如何绘制一个标准的能进行齿轮啮合的圆柱齿轮呢？来分享一个建模方法给大家：

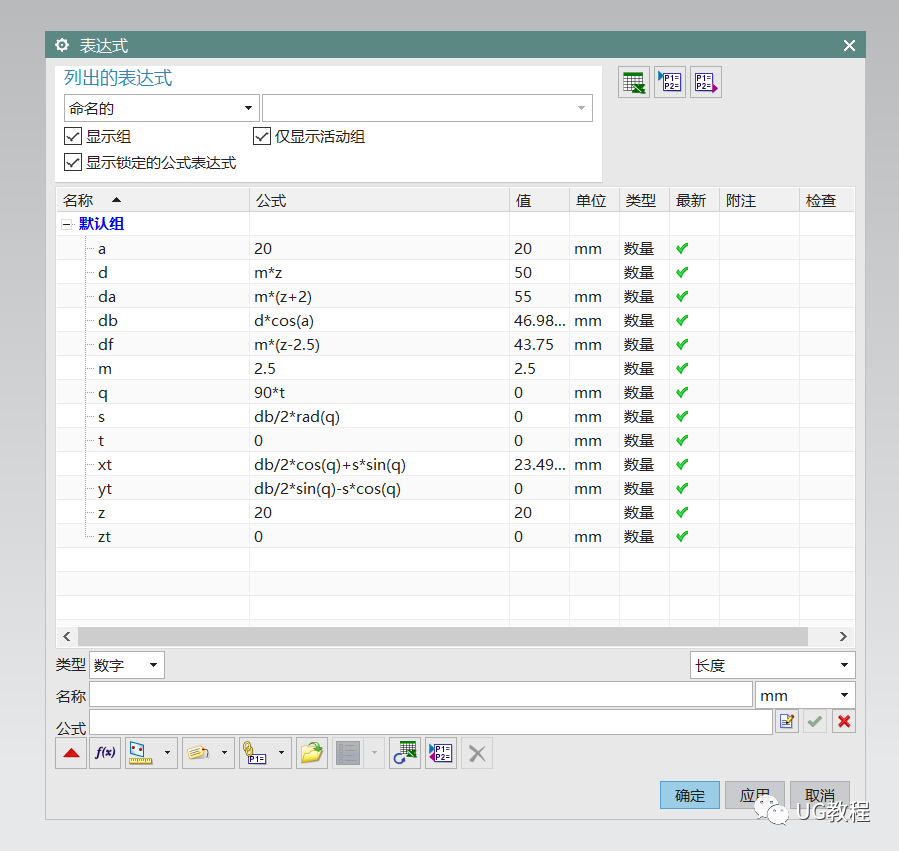

  1.首先打开UG,输入渐开线方程的函数表达式，

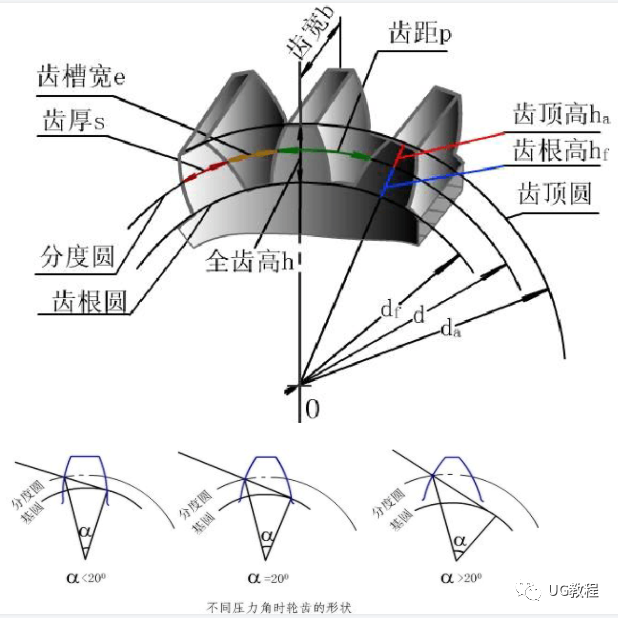

  其中da为齿顶圆，db为基圆，df为齿根圆，d为分度圆，这为后面绘制圆用得到。

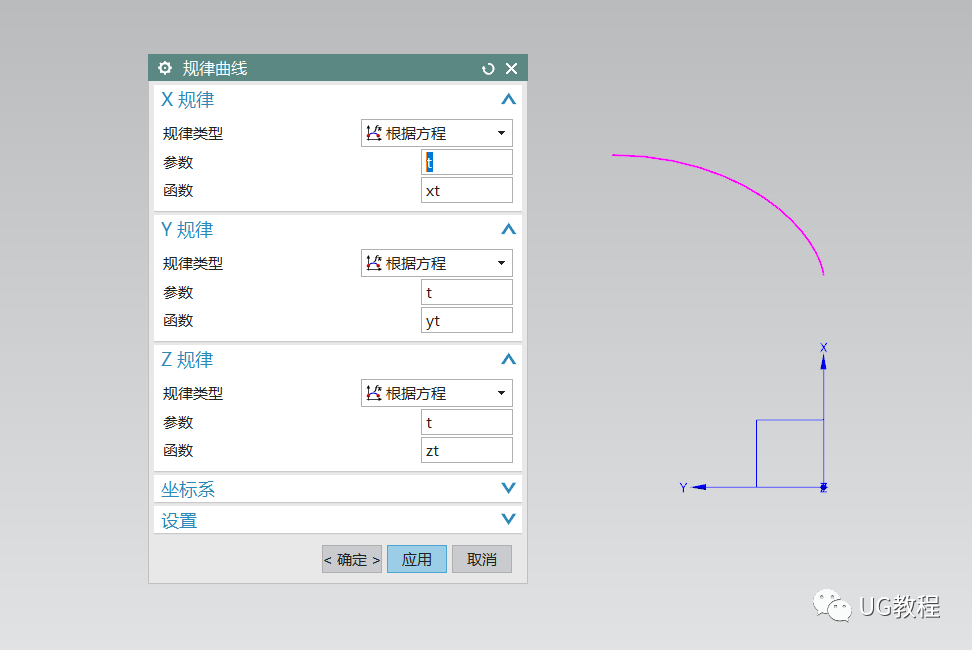

  2.插入规律曲线，按方程生产渐开线曲线

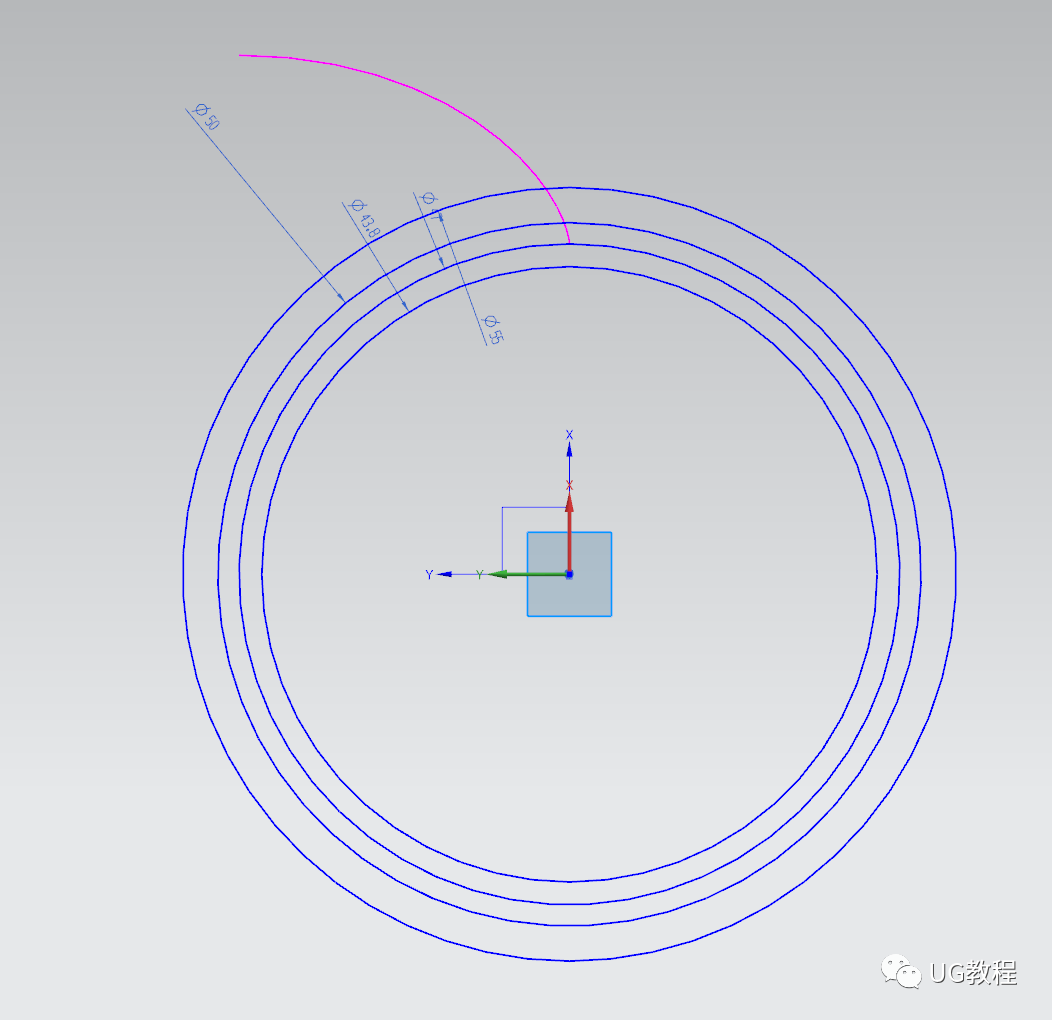

  3.接下来绘制齿轮的这几个圆，绘制草图圆，然后尺寸分别标注为：d,df,db,da.然后它就自动通过表达的方程计算为对应的数值了

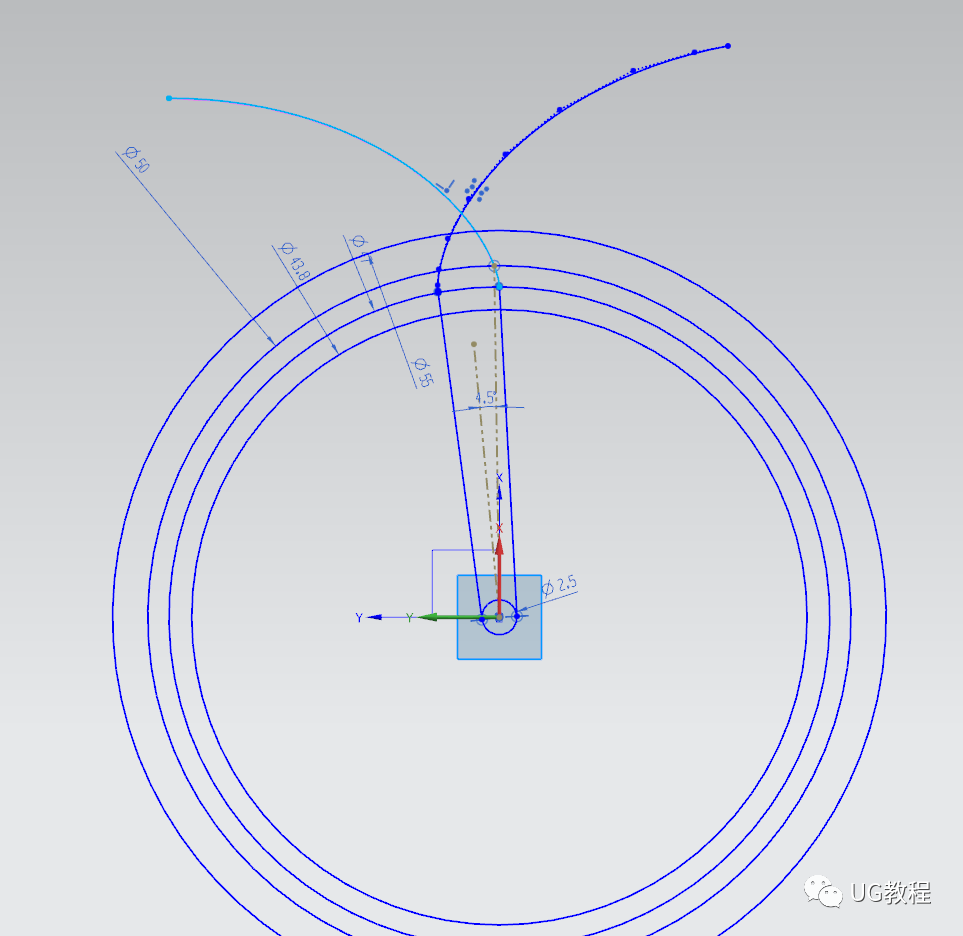

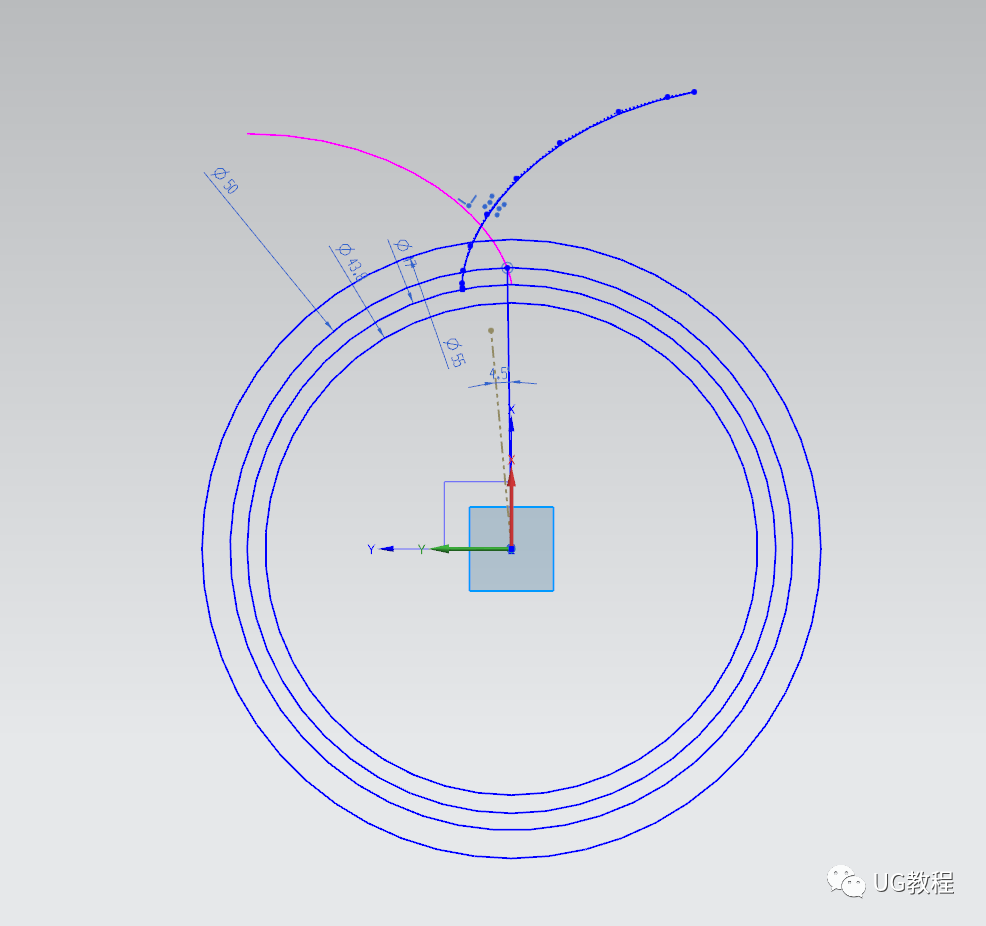

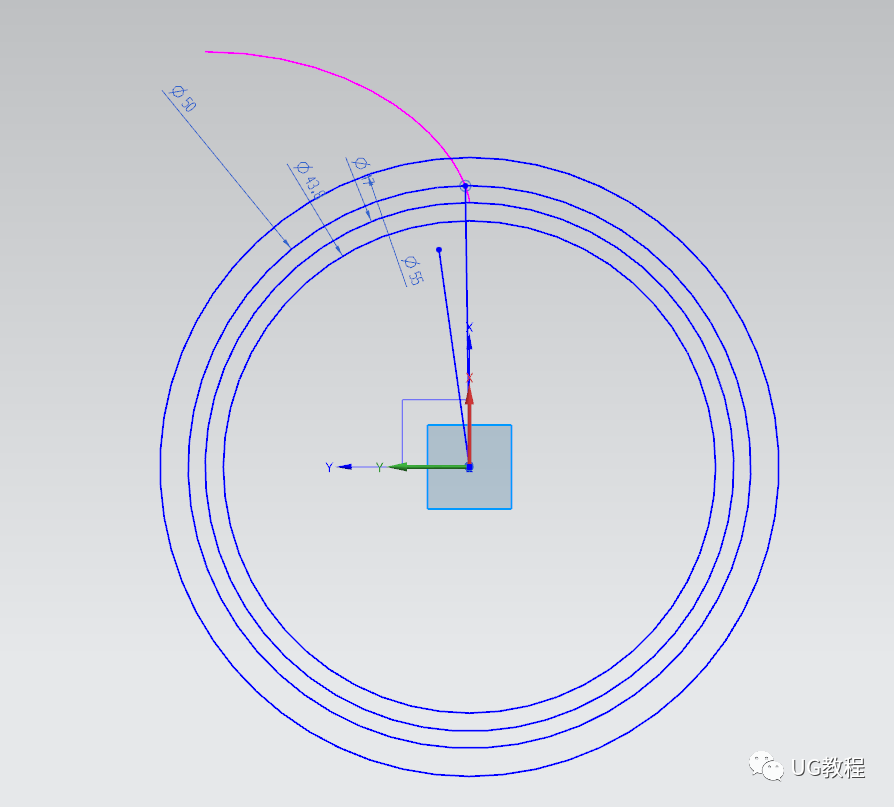

  4.继续草图绘制直线，连接原点与渐开线与分度圆的交点，然后在绘制一根用于镜像的辅助线，

  5.辅助线与连接线的夹角为90除以模数,标注好后，镜像之前绘制的这根渐开线。

  6.绘制一个小圆，做想切线连接经开线与齿根圆交点

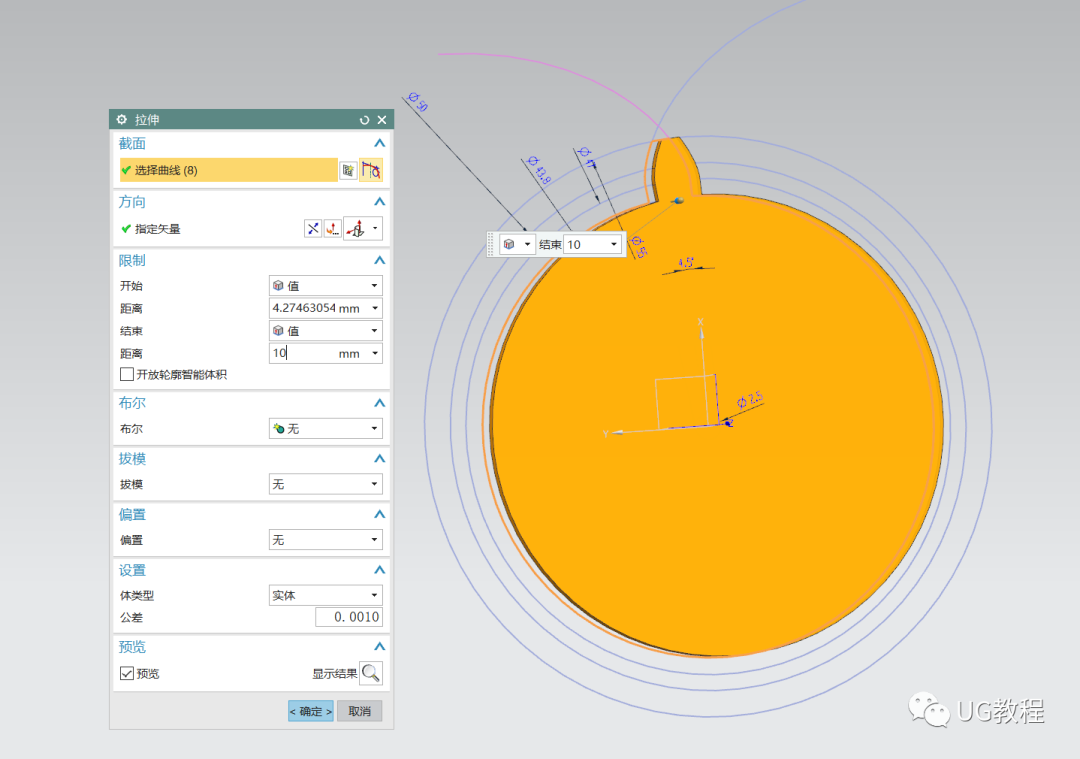

  7.进行拉伸

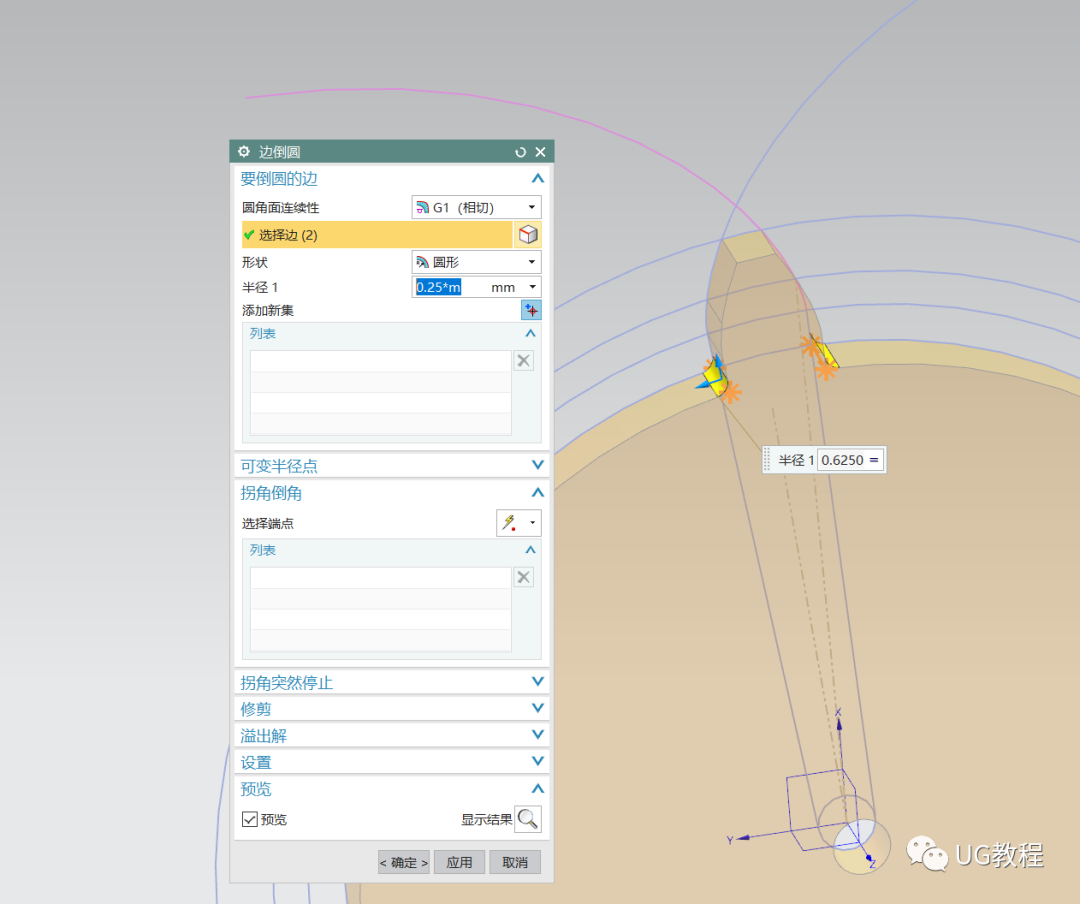

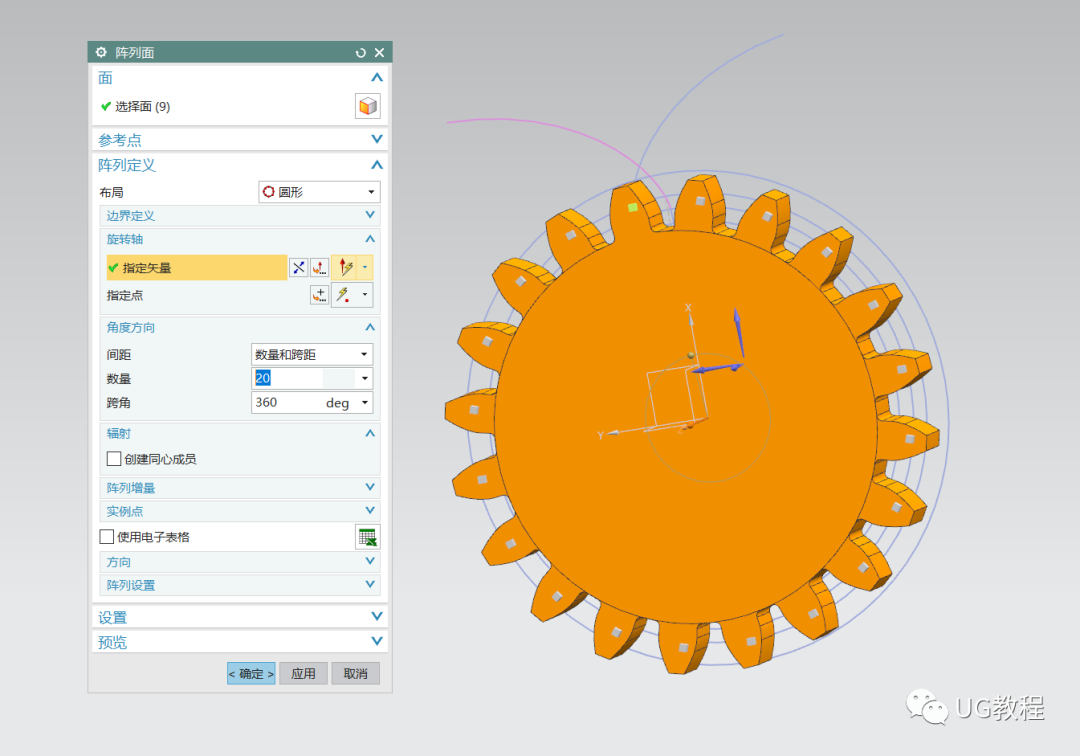

  8.给花键与圆柱衔接处倒圆角再利用阵列面进行阵列，这样就完成了齿轮参数化建模了。

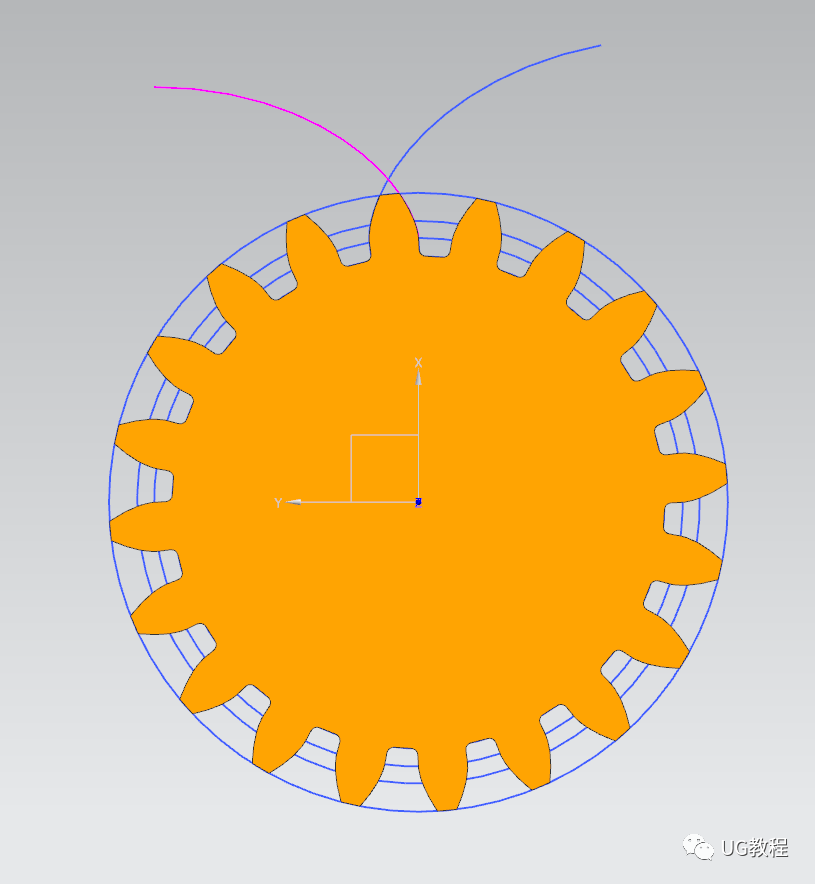

  完成之后的齿轮样式
