UG NX建模教程：自行车链条绘制

今天我们来绘制一个自行车的链条，附上比较详细的建模过程，尺寸都在图里了，大家也可以建模一个！

建模过程：

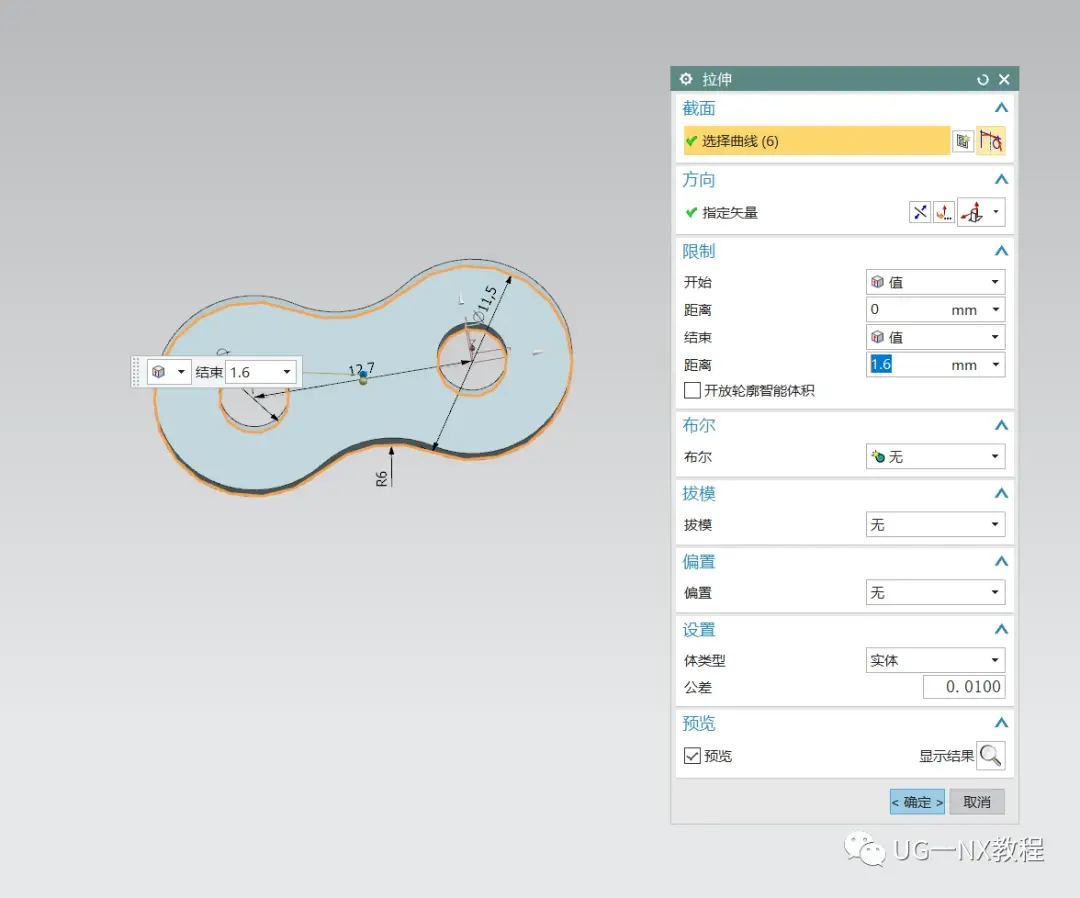

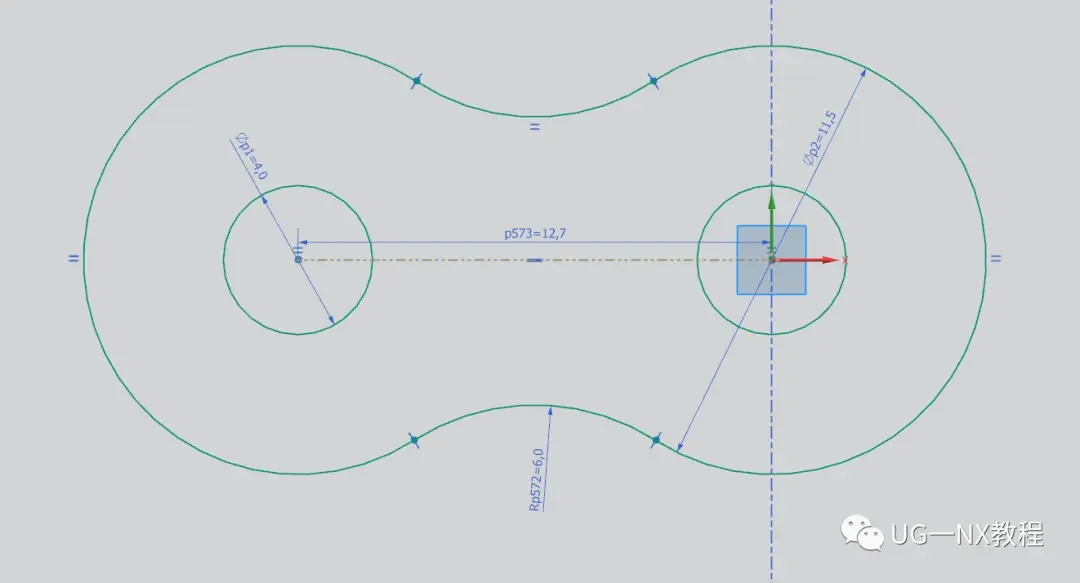

  1.打开UG，绘制草图轮廓，并拉伸1.6mm

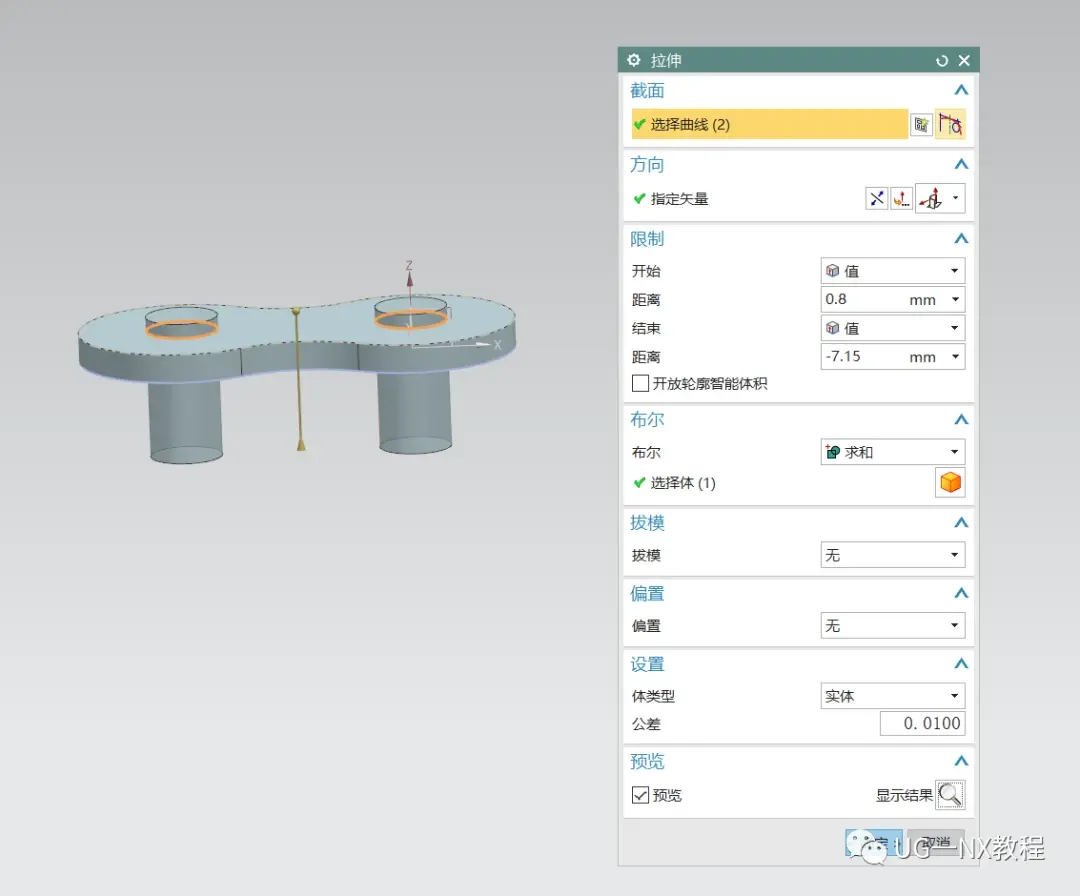

  2.拉伸出中间两个圆柱

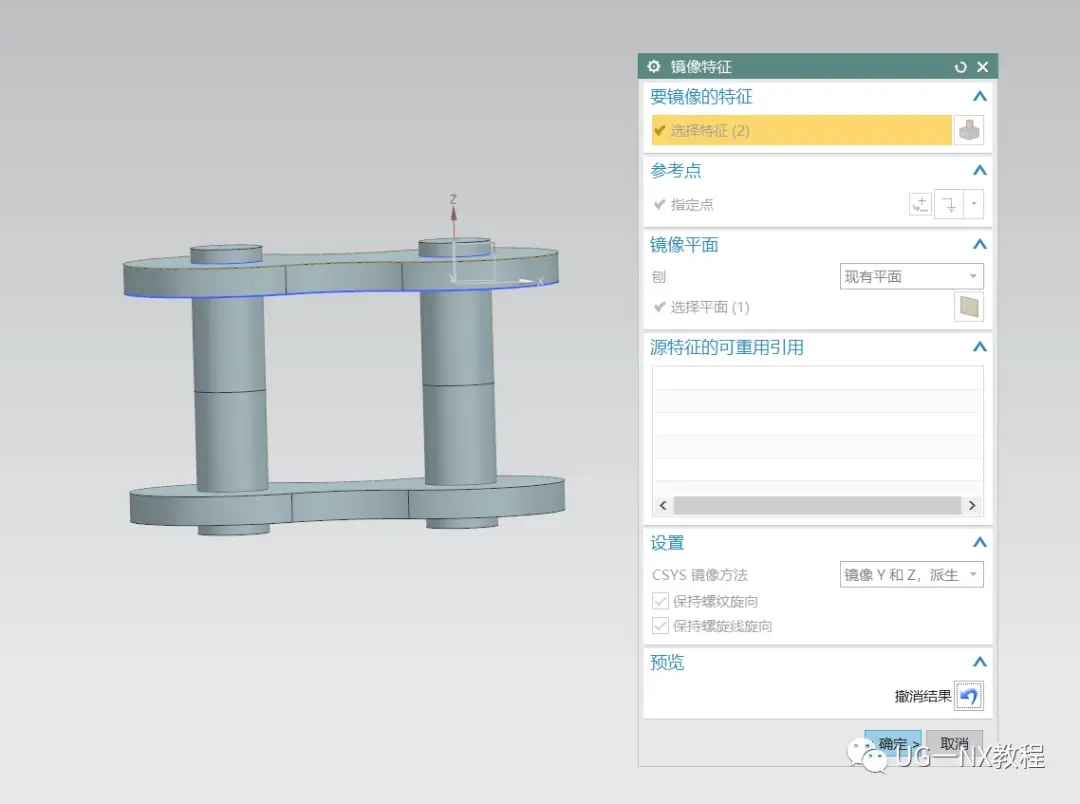

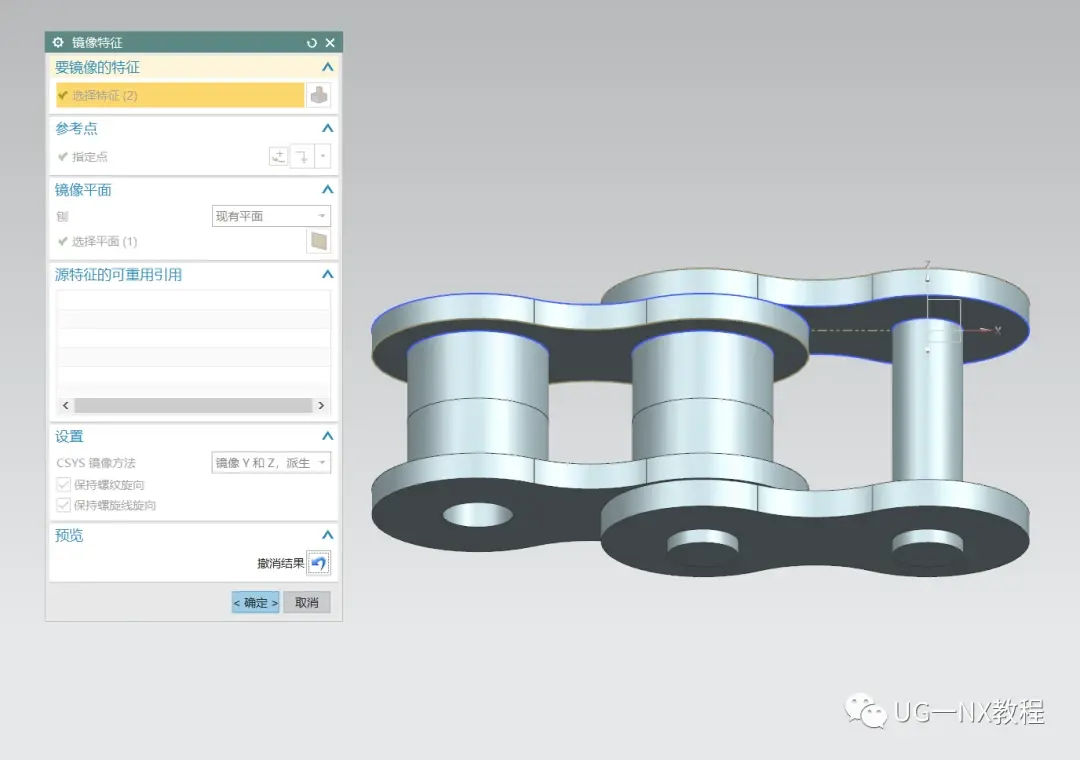

  3.镜像一下

  4.求和后，在左侧继续绘制一个稍微大一点尺寸的草图

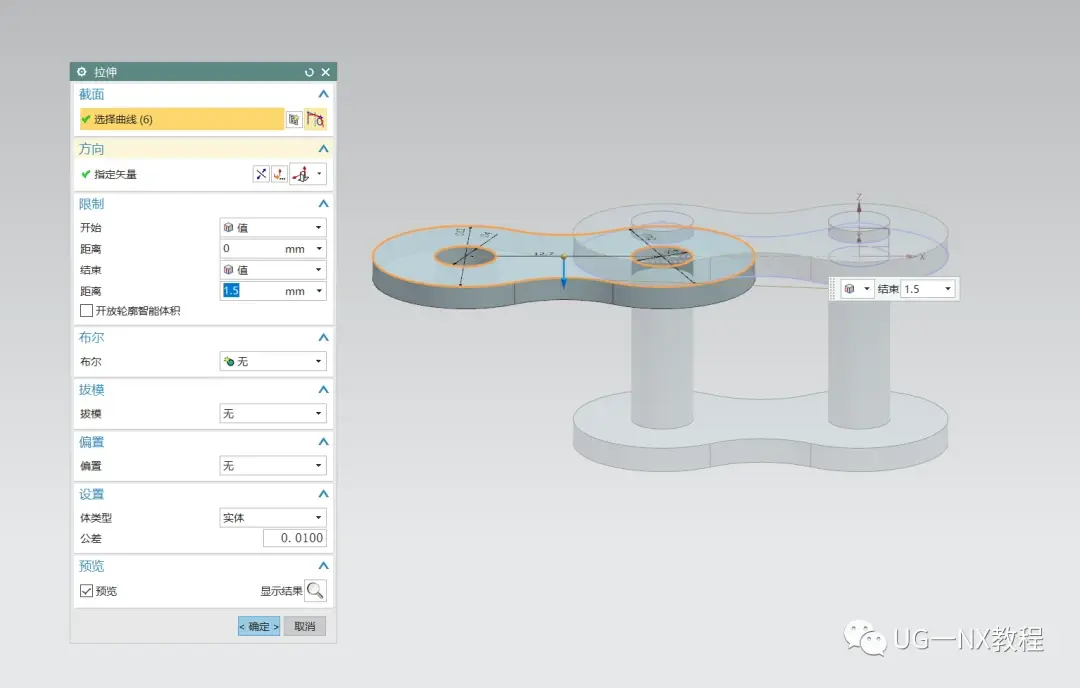

  5.还是拉伸1.5mm.

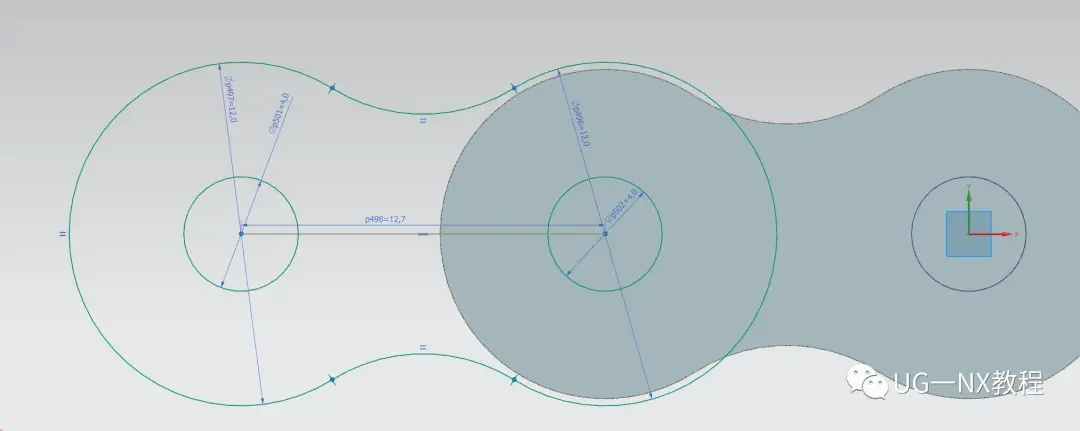

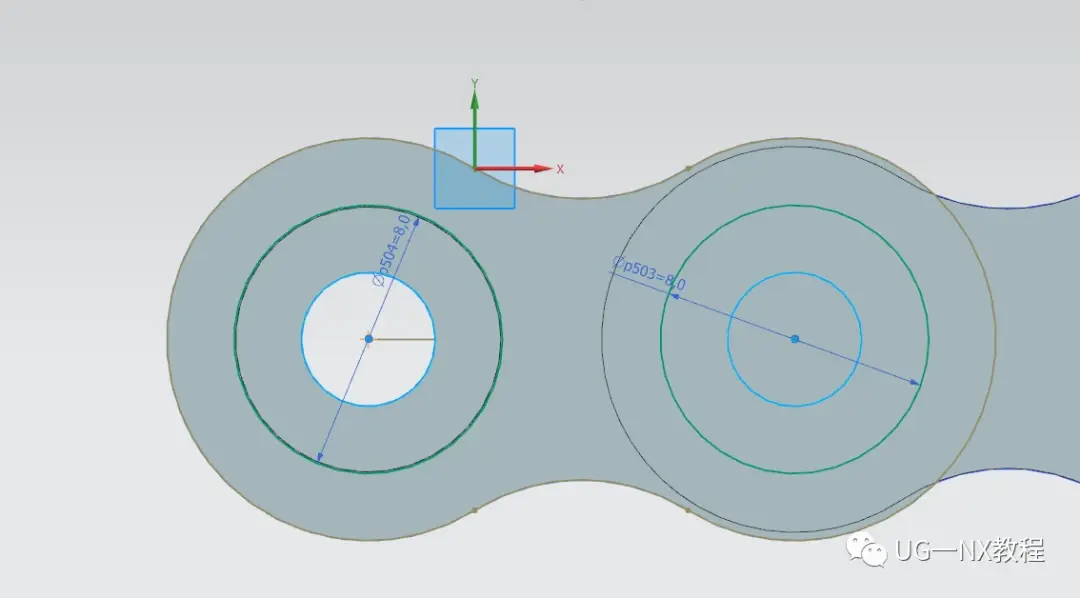

  6.在拉伸面上新绘制两个圆，投影上个草图。

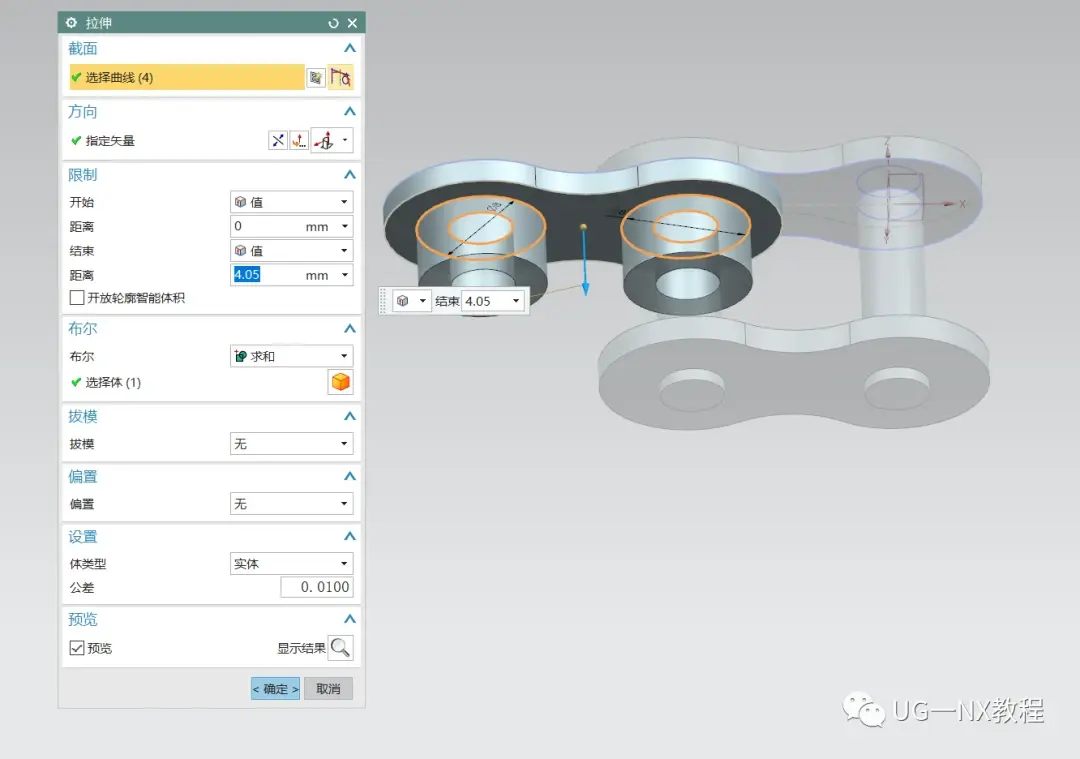

  7.进行拉伸。

  8.接下来肯定要镜像与求和了。

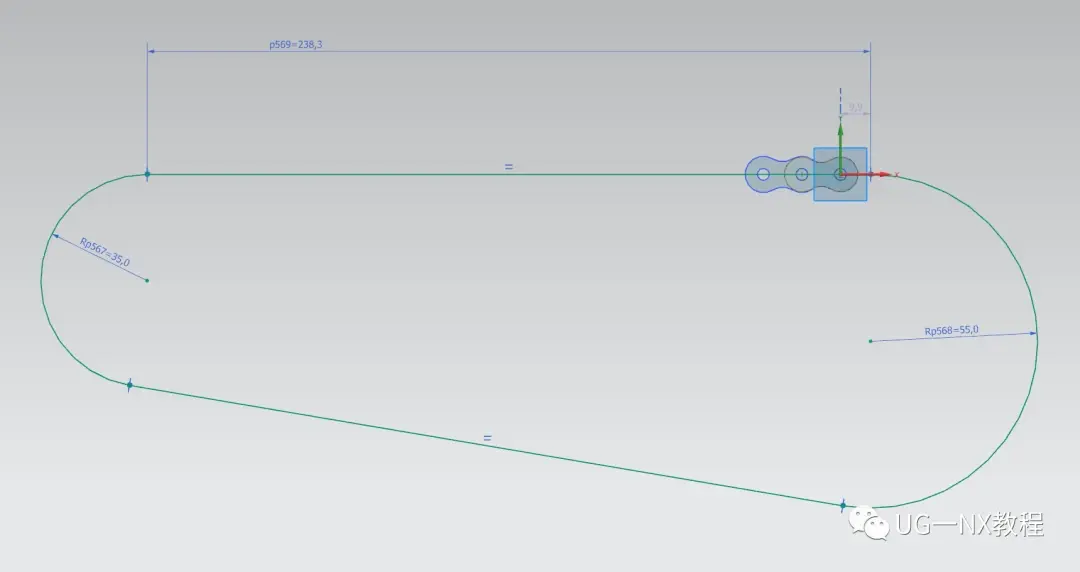

  9.两个最基本的链头完成了，接下来就是做阵列了，这里我们可以模仿自行车链条的固定形状，绘制草图线条

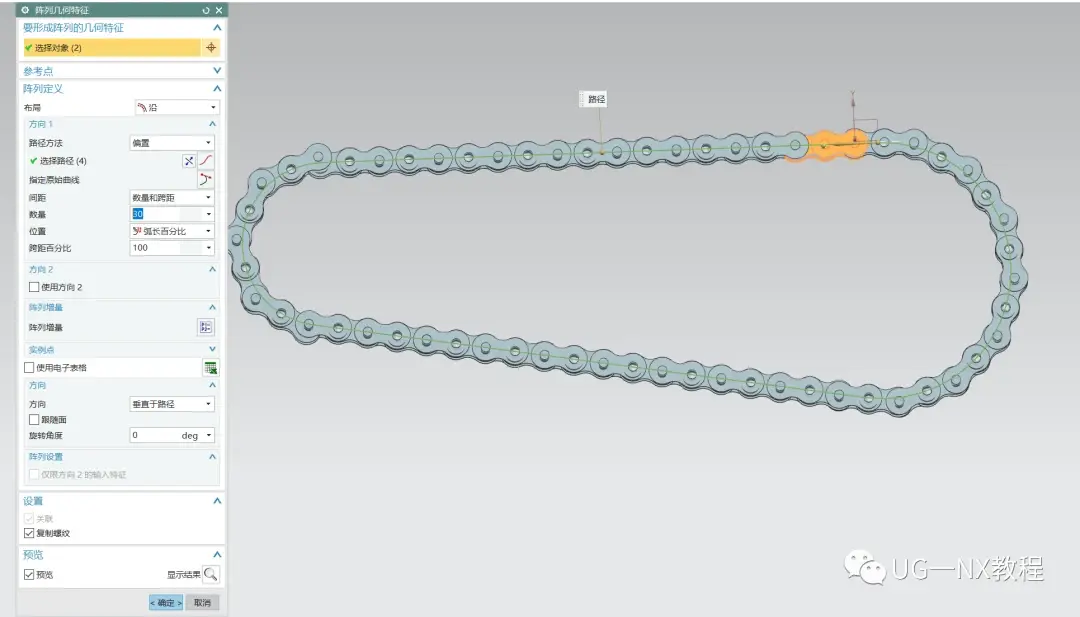

  10，草图完成后，进行阵列，数量为30，跨距为弧长百分百。

  完成
