UG/NX编织藤建模：交错条纹绘制方法

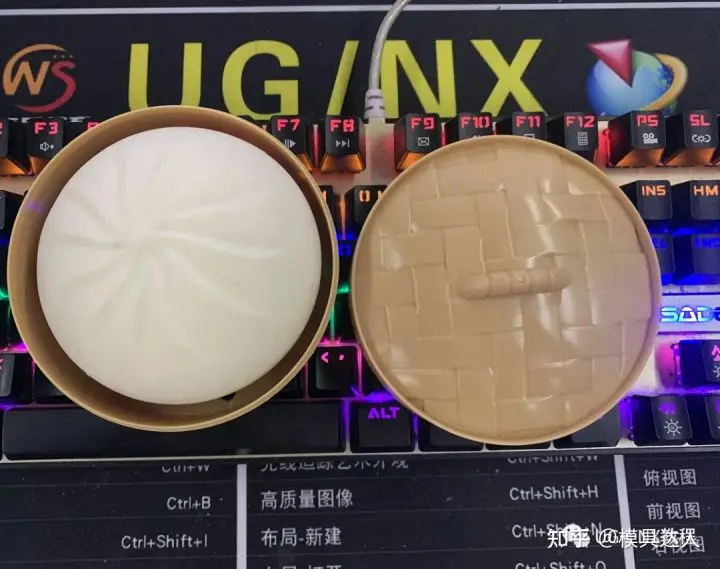

上次我们绘制了包子模型，那这个蒸笼该如何完成呢？这个蒸笼造型的难点在于上方的这个编织条，那这种交错的编织条如何建模，来学习一下吧！

建模过程：

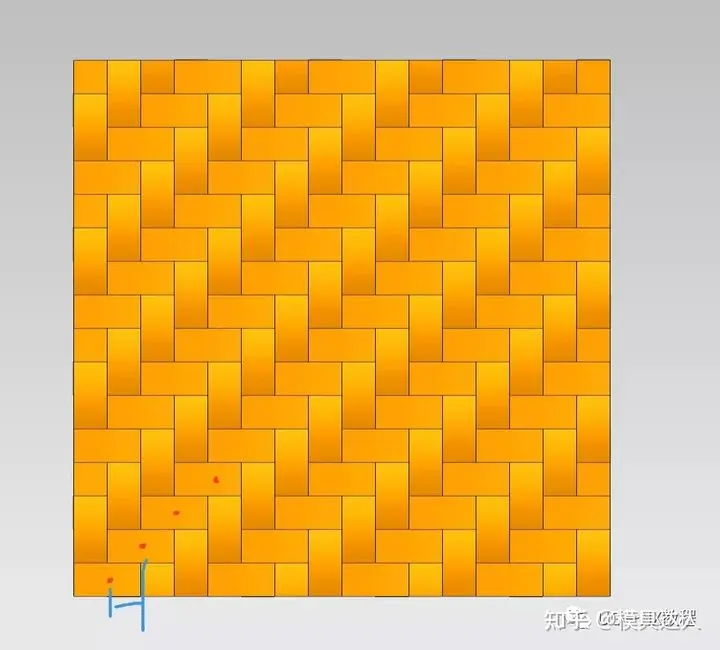

首先分析下编织条，我们可以看到它的规律，是由4根编织条组成一个周期进行阵列，意思就是我们只需画出上下各四根一共八根进行阵列即可。

然后我们再看编织条的顶点部分，间隔位置刚好为一个编织条的宽度，也就是一个周期的1/4.这样就能得出第二根编织条的偏移位置。

编织条是波浪形的排布，我们可以用表达式中的正弦曲线y=Asin(ωx+φ)+k来完成，按ctrl+e输入表达式，然后插入规律曲线即可

其中xt中的10是我们要做单个编织条的宽度，所以10*4就是一个周期内X轴的长度，5为周期数，yt中1.5为振幅，也就是最高点的高度

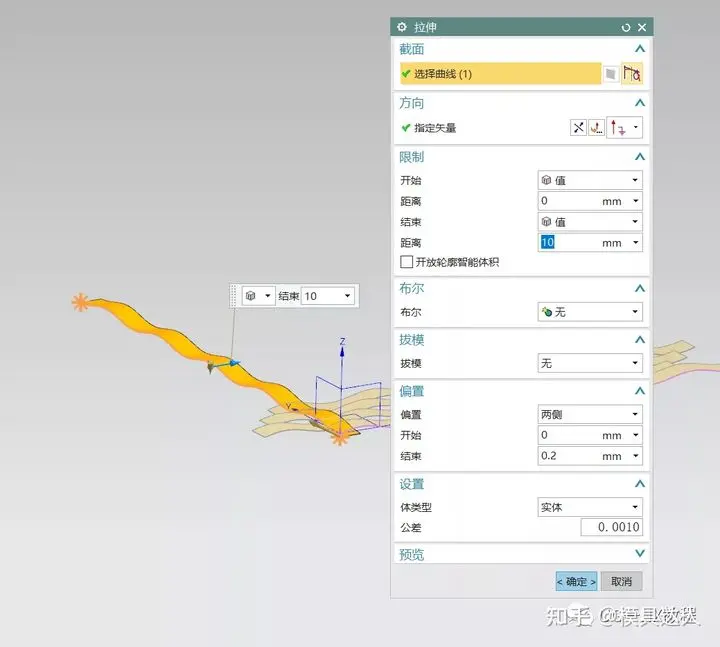

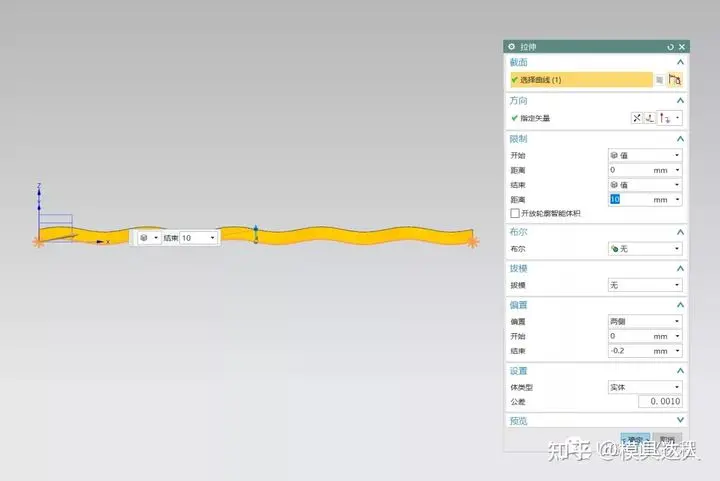

接下来将规律曲线拉伸，并向下偏置0.2mm

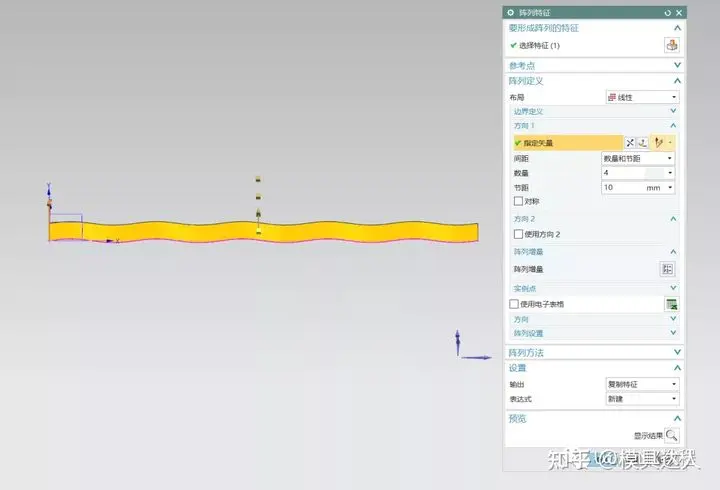

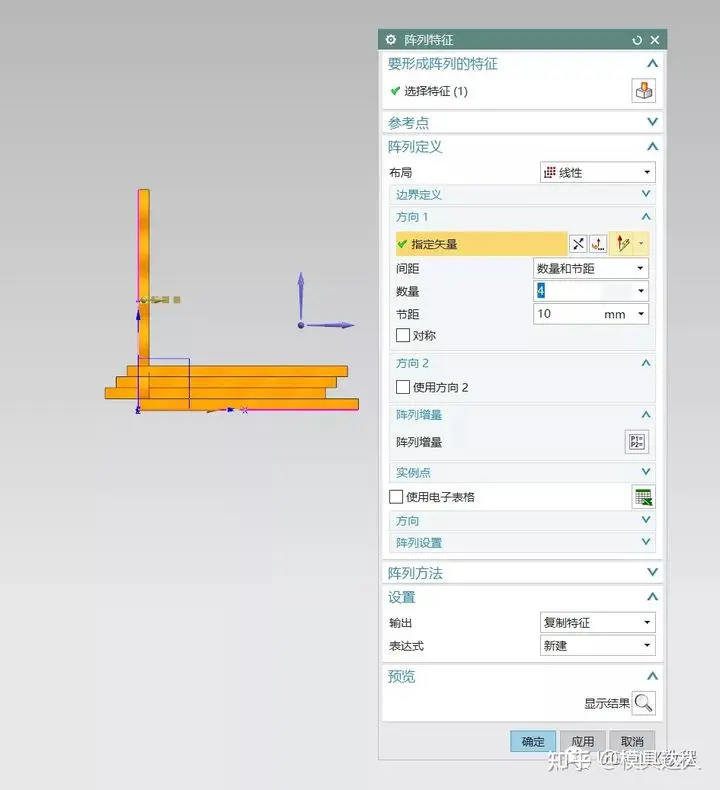

使用阵列特征命令将拉伸体向Y轴阵列4个，注意输出为复制特征，这样我们就能单独选中每个阵列后的编织条了。

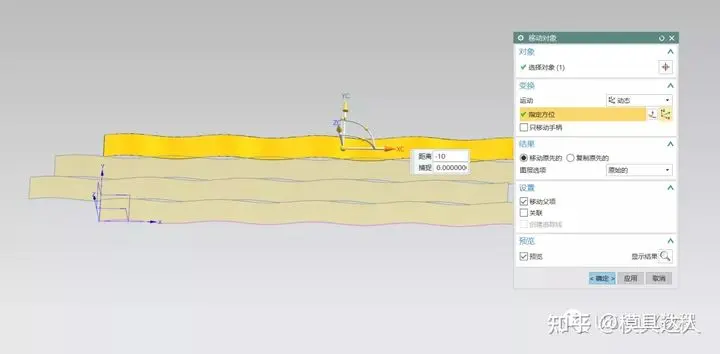

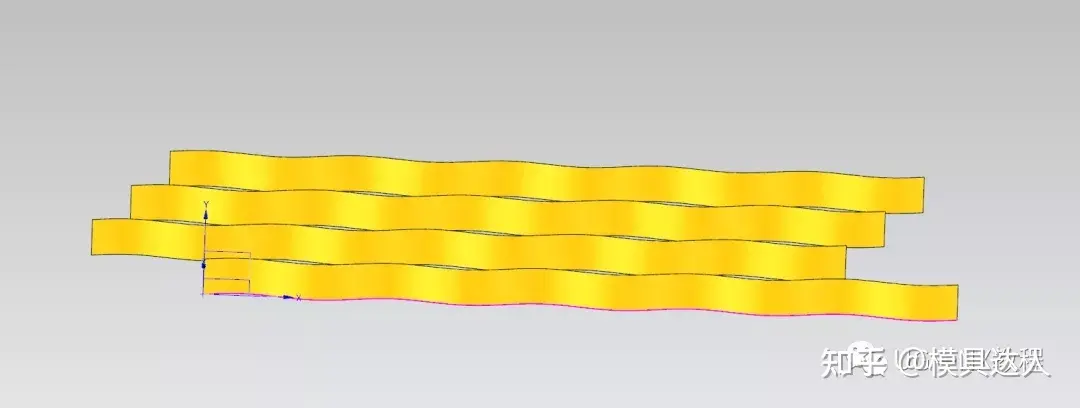

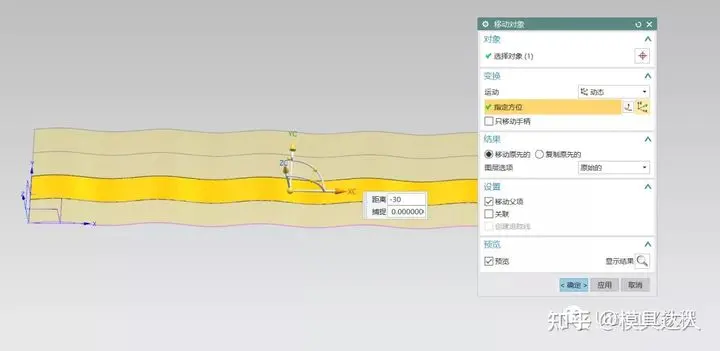

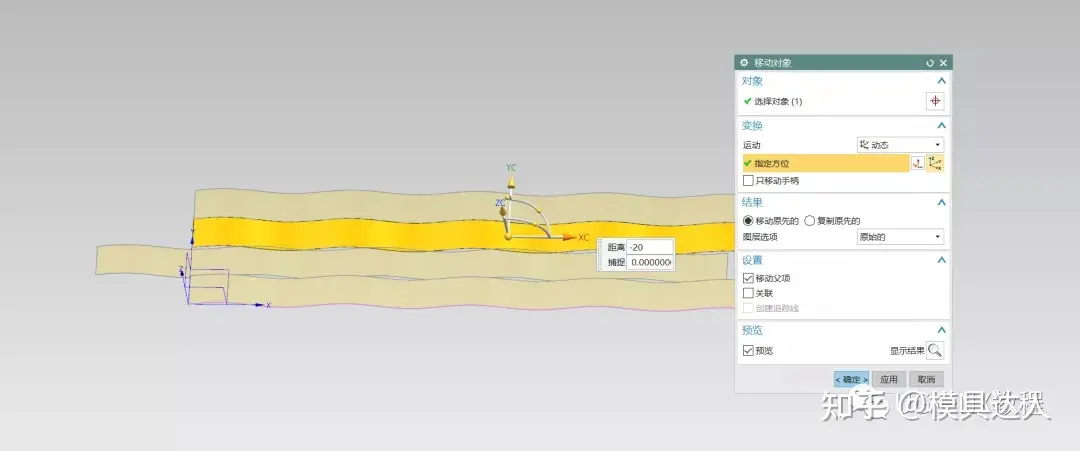

使用移动对象命令，将第二条像X轴负方向平移30个单位，第三条移-20mm，第三条移-10mm

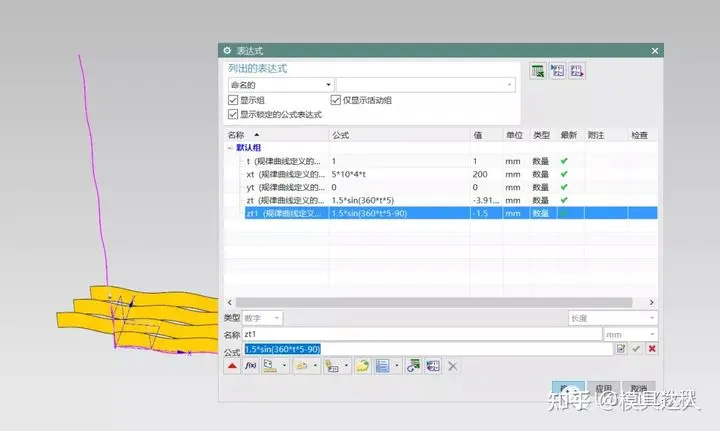

接下来再做一条纵轴方向的编织条，继续创建表达式zt1, zt1为yt向左平移1/4个周期单位。

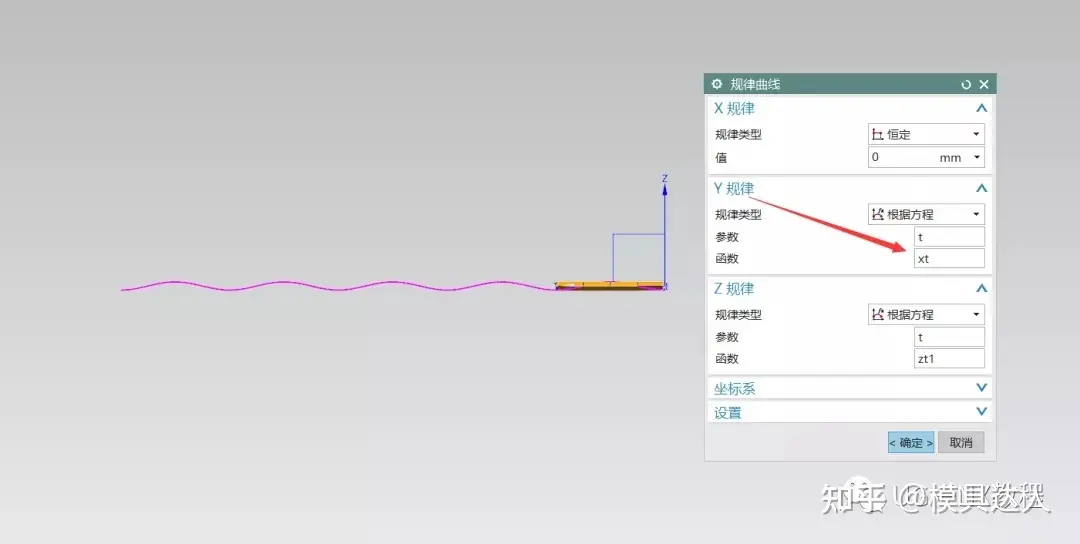

注意纵轴方向的规律曲线X轴恒定为0，Y规律为之前的xt规律，Z为新建的zt1，

老方法拉伸第二条规律曲线。

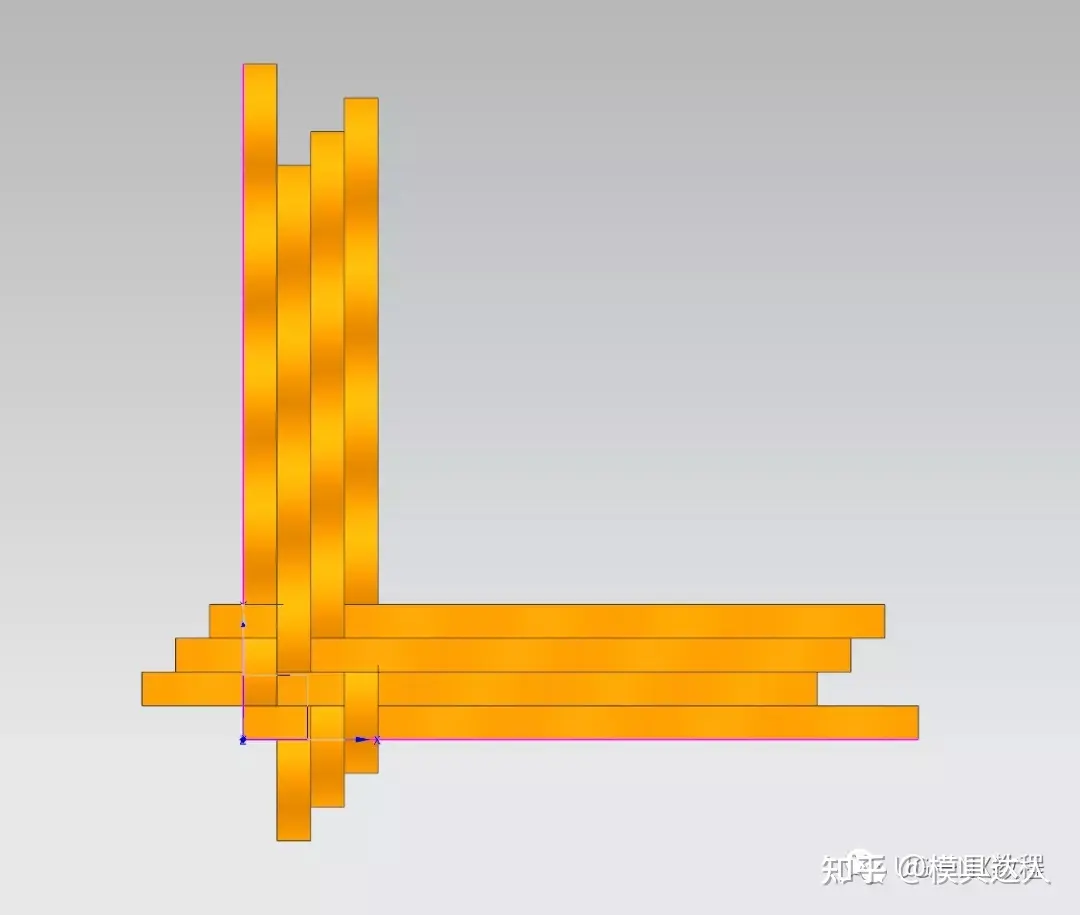

继续阵列成四条，然后继续使用移动对象平移

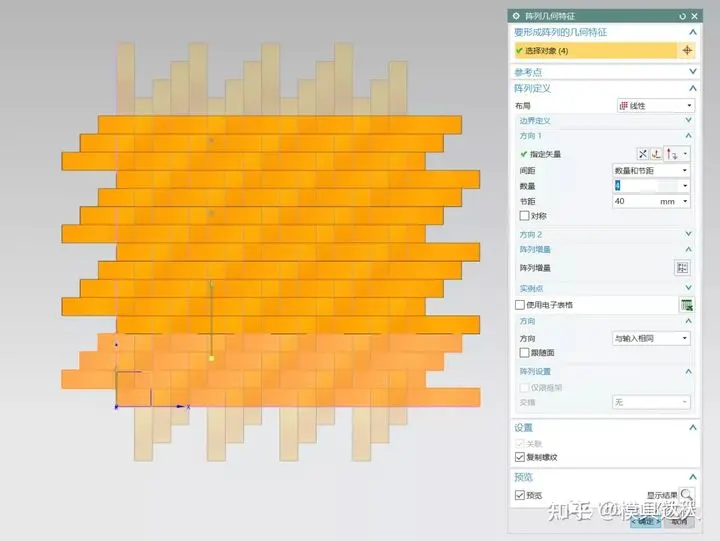

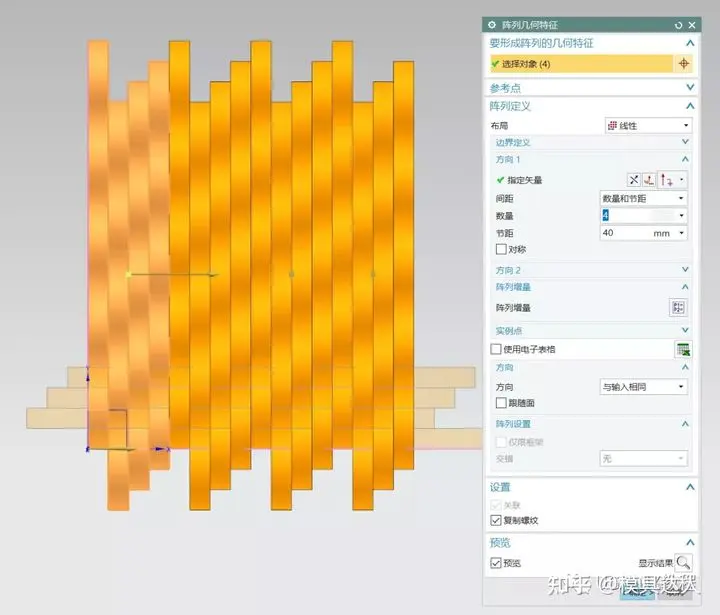

接下来使用阵列几何特征阵列横的和纵的4条编织条。

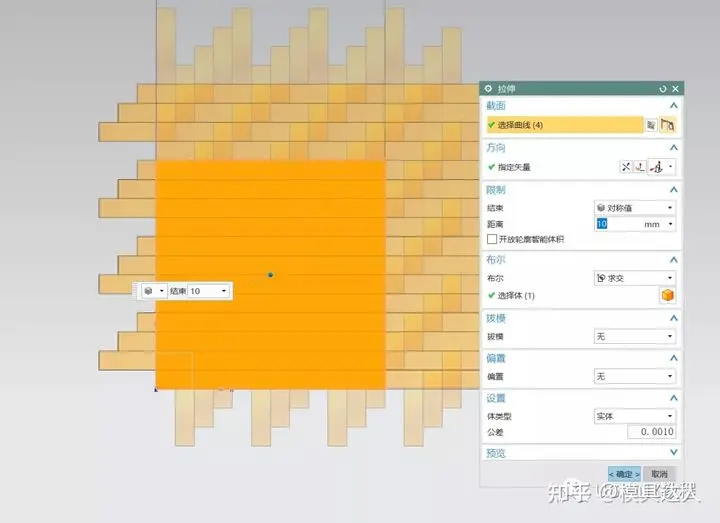

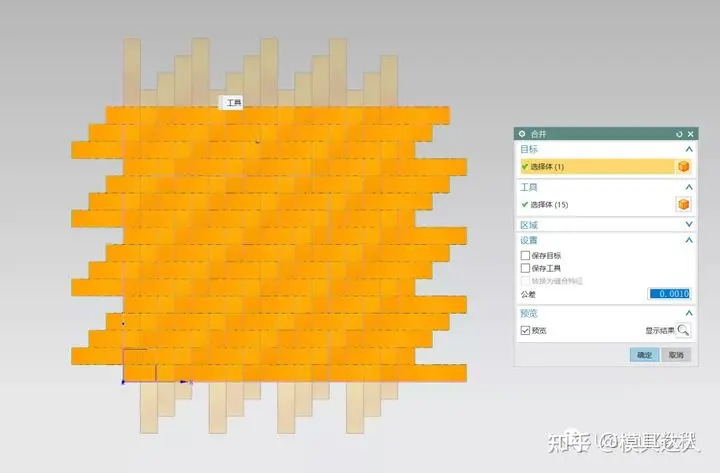

像这种编织交错的编织条在求和时肯定会报错，这时我们绘制一个正方形草图，先求和一排横的或者纵的，然后拉伸草图求交

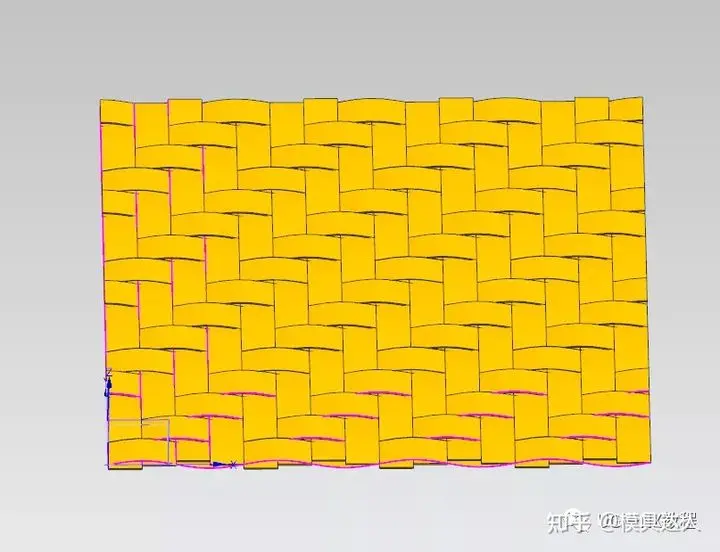

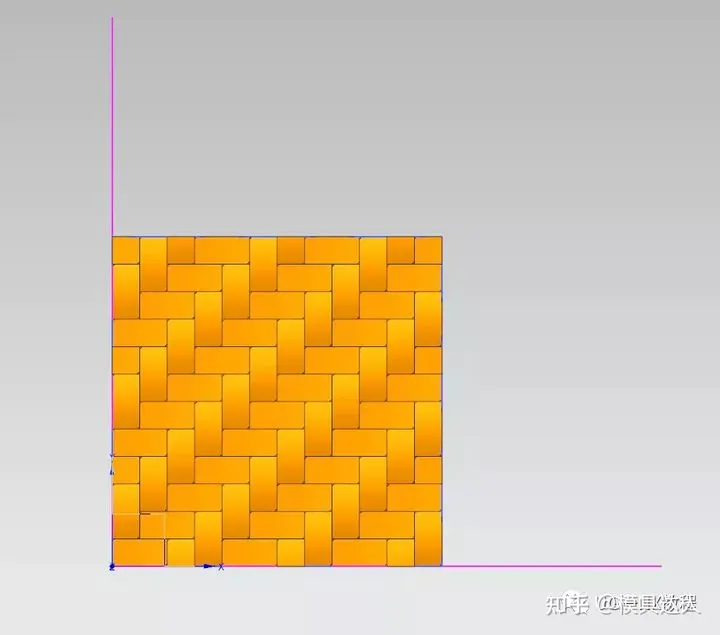

再重复操作一次即可求和成功

根据这个平移的规律我们也可以直接生成交错的8根规律曲线来完成，这就需要对表达式应用理解透彻一些了，然后拉伸每一根曲线再一起阵列来完成。
