UG/NX曲面建模：扭曲波纹手镯绘制方法

今天来分享一个波浪面的曲面模型创建思路，在平面上做这个很简单，但如果要在曲面上完成这种形式的条纹，那该如何处理？来看看建模过程吧：

建模过程：

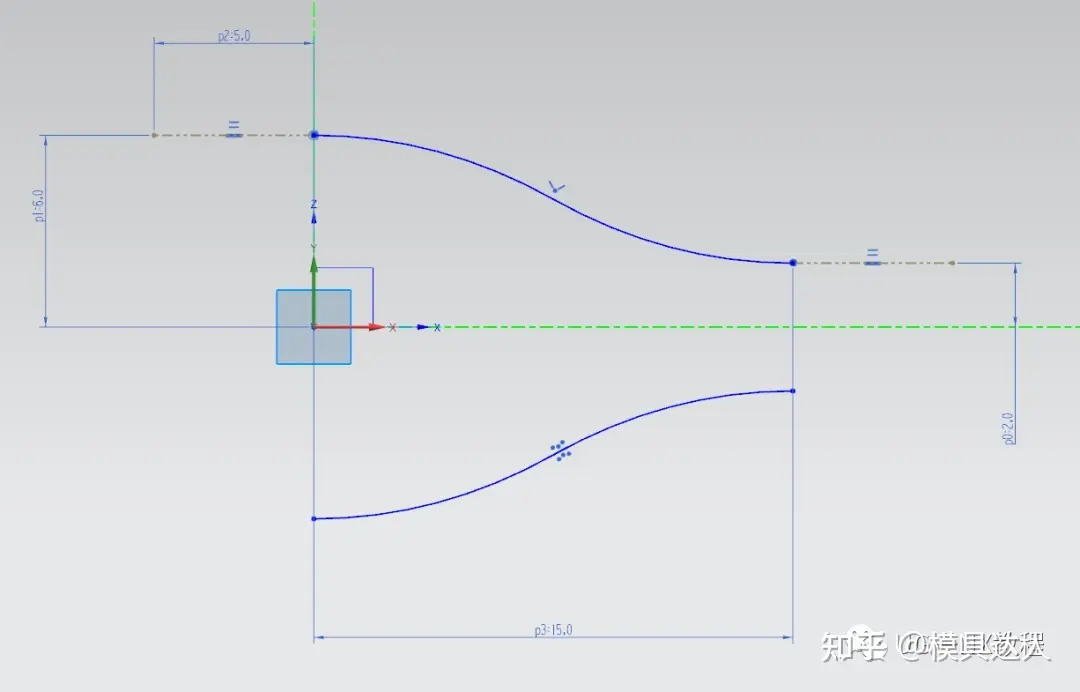

1、首先在XZ平面创建草图，绘制样条线

2、接下来在端点处创建两个垂直的拱门草图

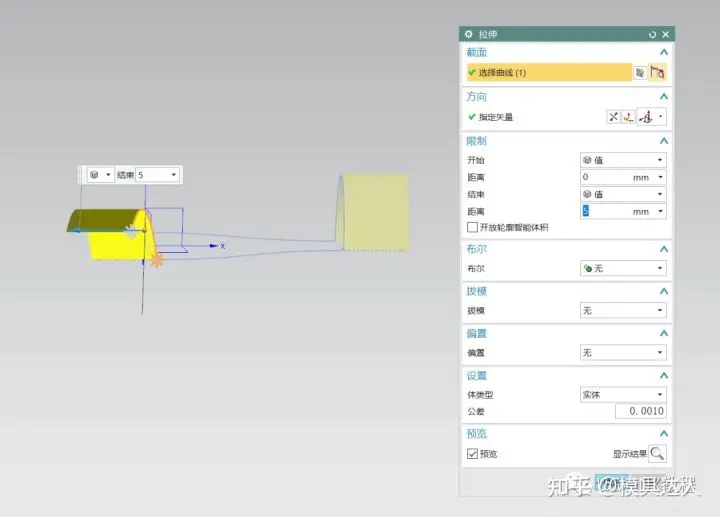

3、拉伸两根弧线做曲面的相切辅助面

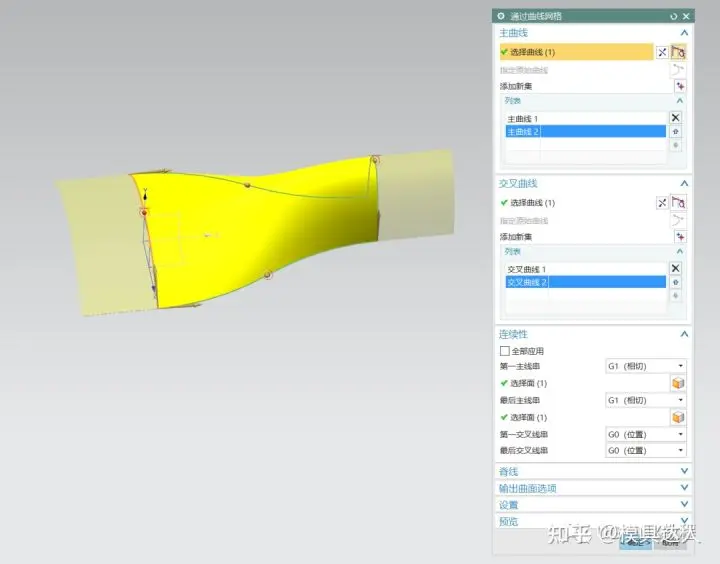

4、利用曲线组来做这个曲面最合适了。

5、利用这个中心点，使用阵列几何特征旋转复制一个。

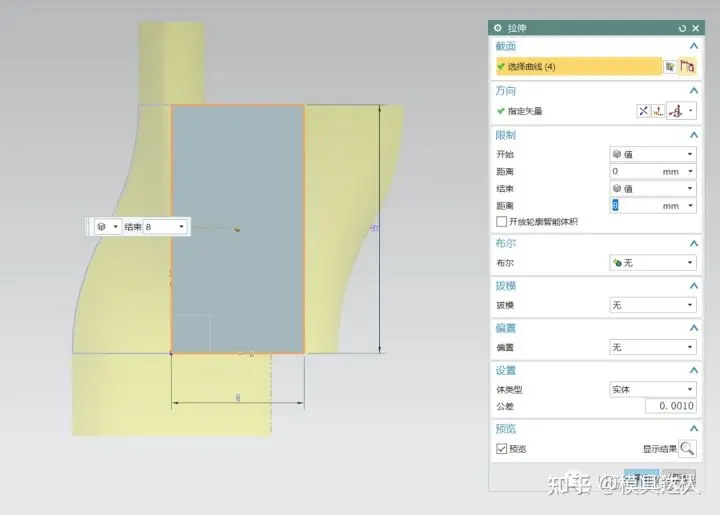

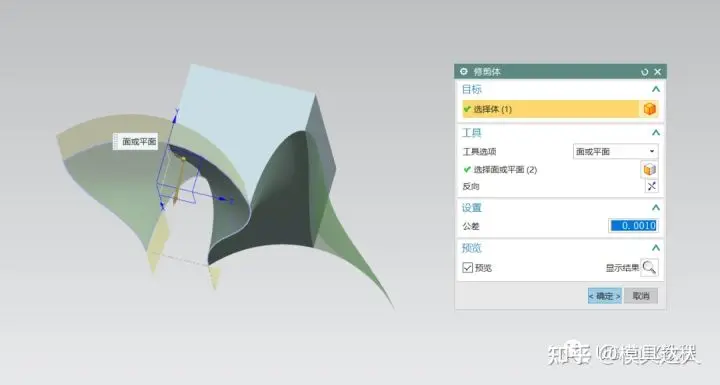

6、接下来就是利用这两个曲面来做实体面了，在YZ平面绘制长方块草图拉伸，然后用曲面去修剪长方块。

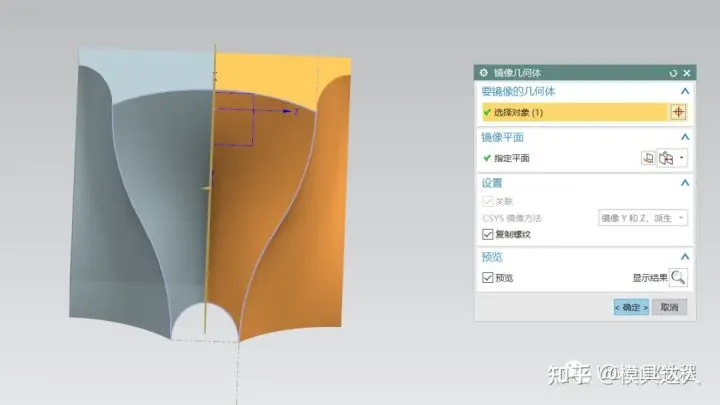

7、修剪完成后，镜像一下

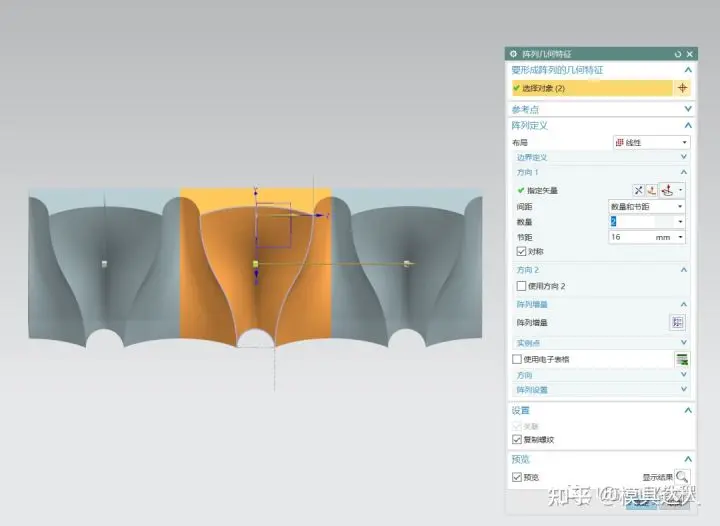

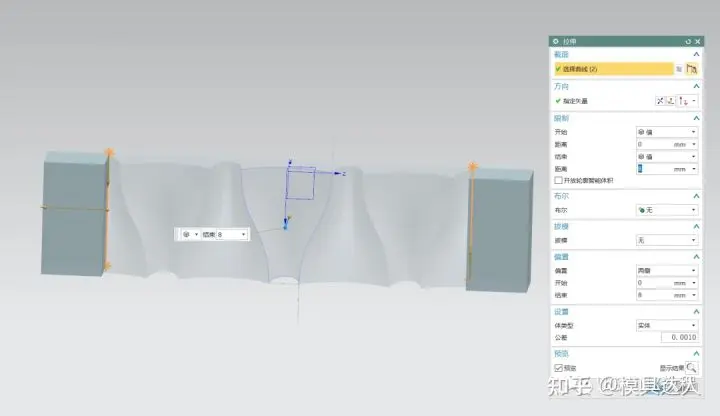

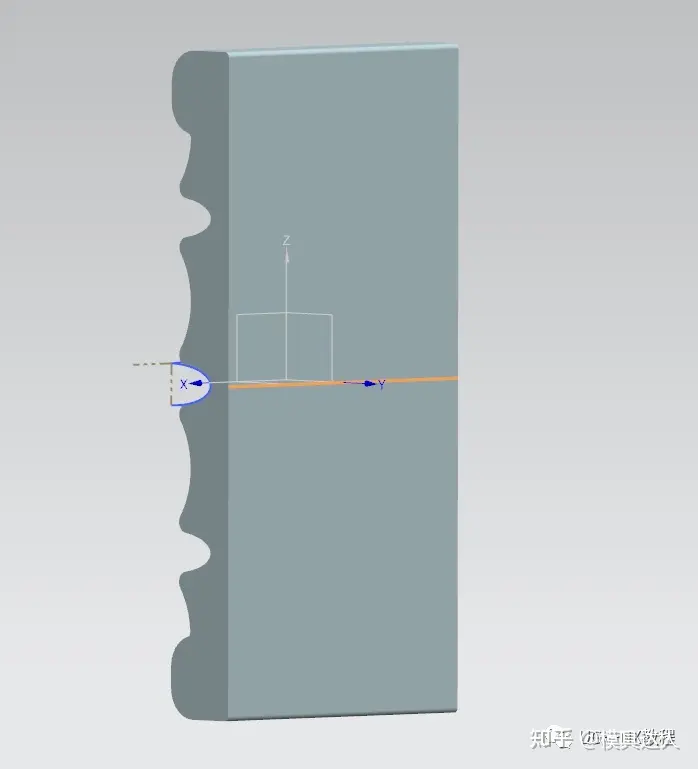

8、将镜像体阵列成三份，然后拉伸边包裹起来。

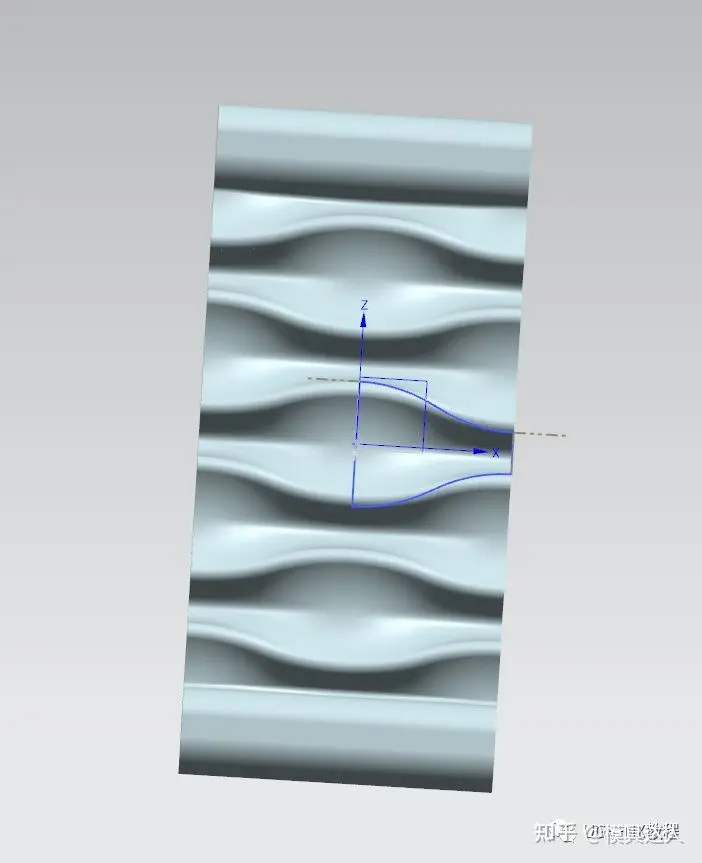

9、倒圆角后在X轴方向镜像一次，做出一个完整的阵列周期图样。

10、目前这还是个方块的，要做成圆环状，这就离不开整体变形命令了，这次整体变形方式按照曲线来，所以在做整体变形前，需要做的是创建一根直线

11、绘制要变形的弧度，也就是一根圆弧

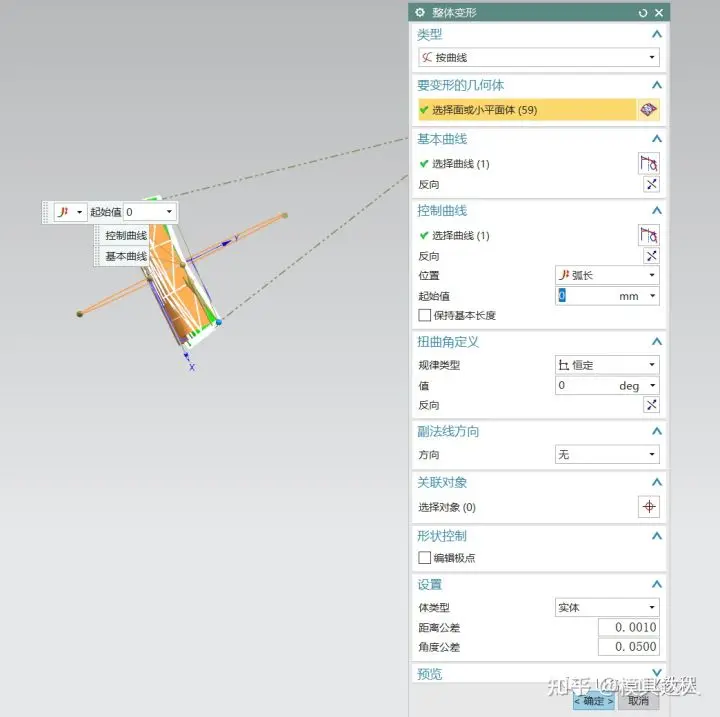

12、这变形原理就是将这个方块按照由直线变为弧状的方式进行操作，基本曲线选直线，控制曲线选弧线。

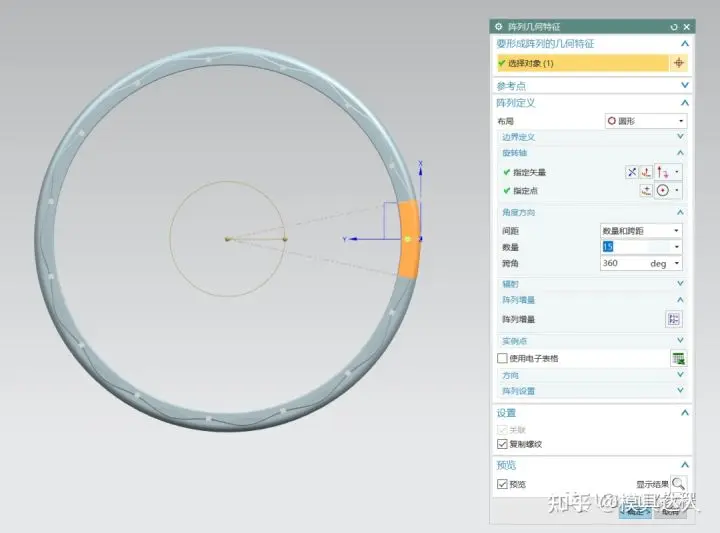

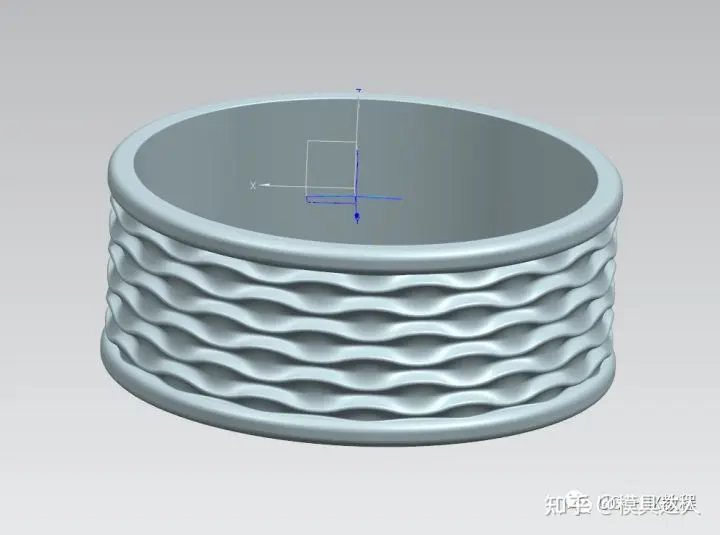

13、进行圆形阵列，这样一个环形手镯就完整了

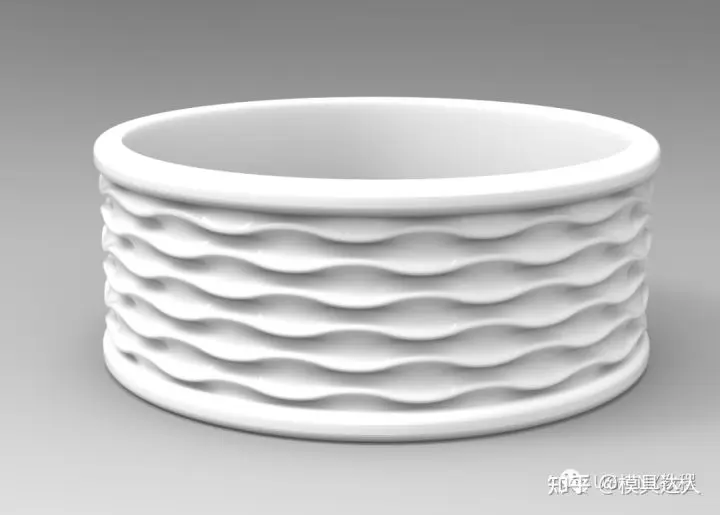

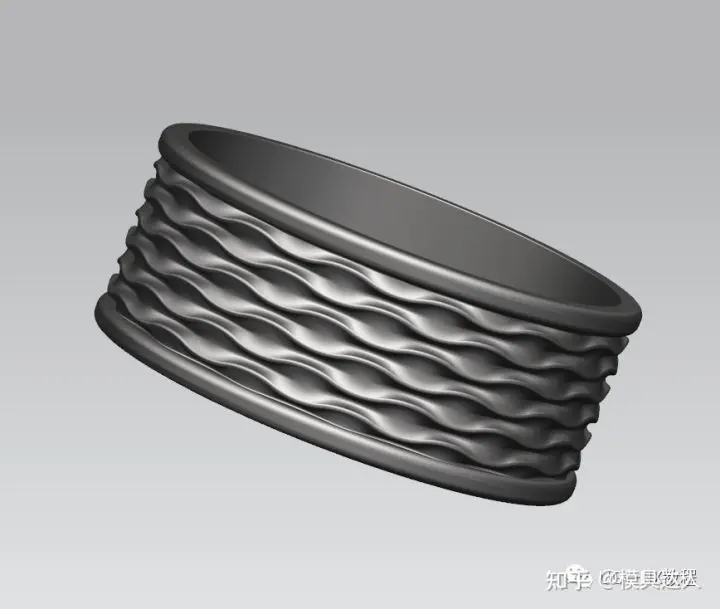

14、求和后就是这么个样式了，小伙伴们记住这种思路了吗？
