UG/NX扭曲玻璃瓶：简易建模方法

    今天咱们来做一个扭曲的玻璃瓶模型，在现实产品设计中，扭曲是一个非常常见的样式，不管是为了美观还是具有一定的实用性

    这次的案例步骤非常少，但是思路同样很重要，用的不对还是会出现做不出来的情况，来看看建模过程吧！

建模过程：

1、打开UG后，我们先做出一个正方形的实体

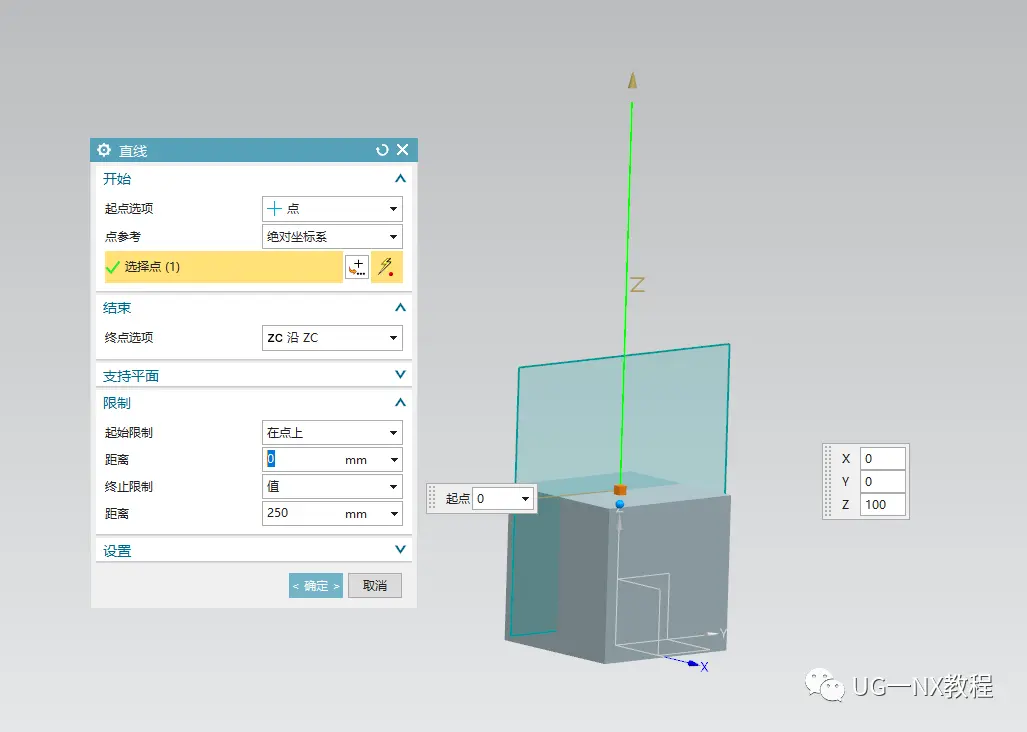

2、然后在Z轴方向上创建一根直线，长度250mm（可以自定）

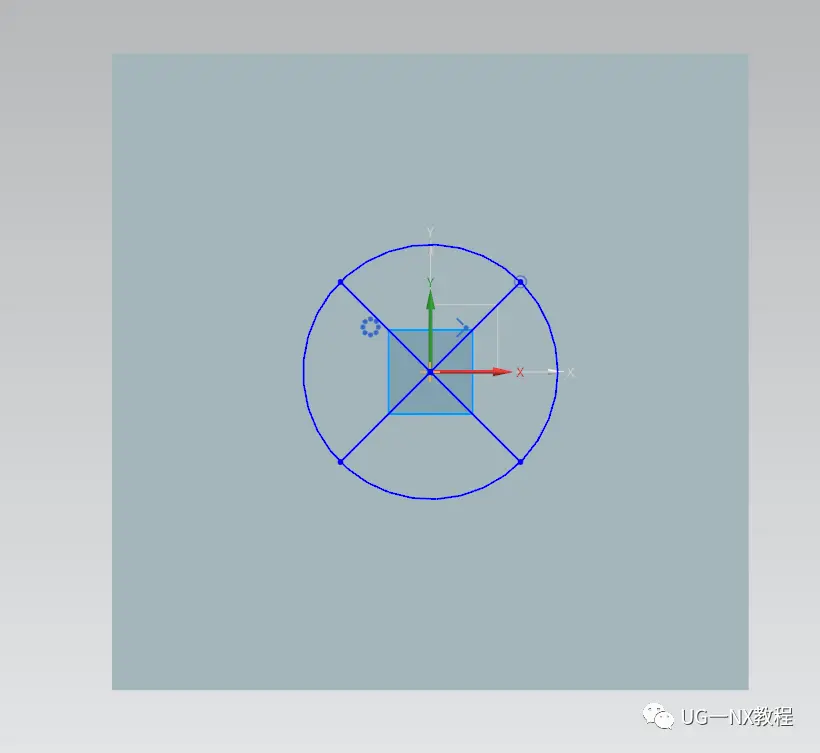

3、新建一个草图基准面在线的顶端，直径40，在画两条交叉线均分成四份

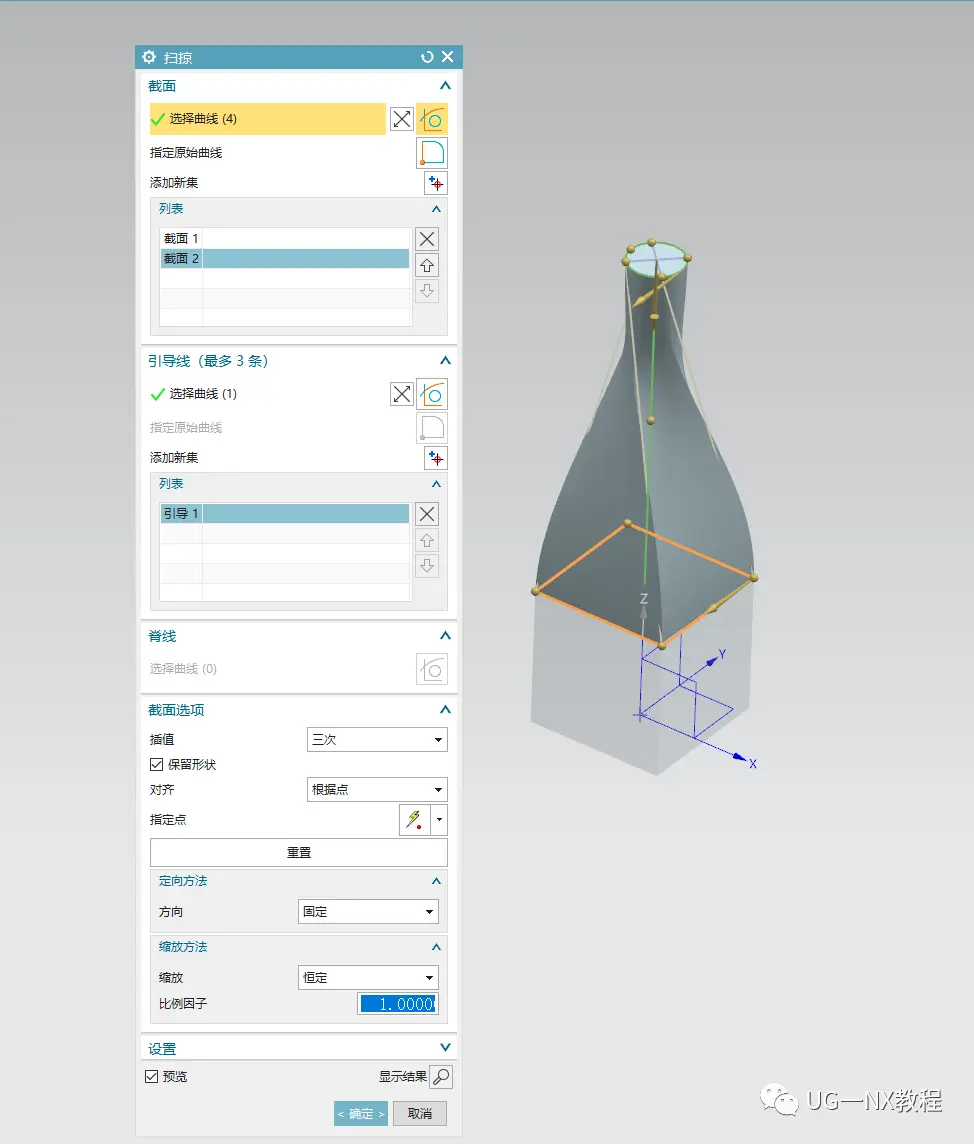

4、接着直接使用扫掠命令，对齐方式选择根据点这种类型，调整点到圆与交叉线的交点上，做成图中这种扭曲的样式

这样扭曲瓶子的主体就算是完成啦

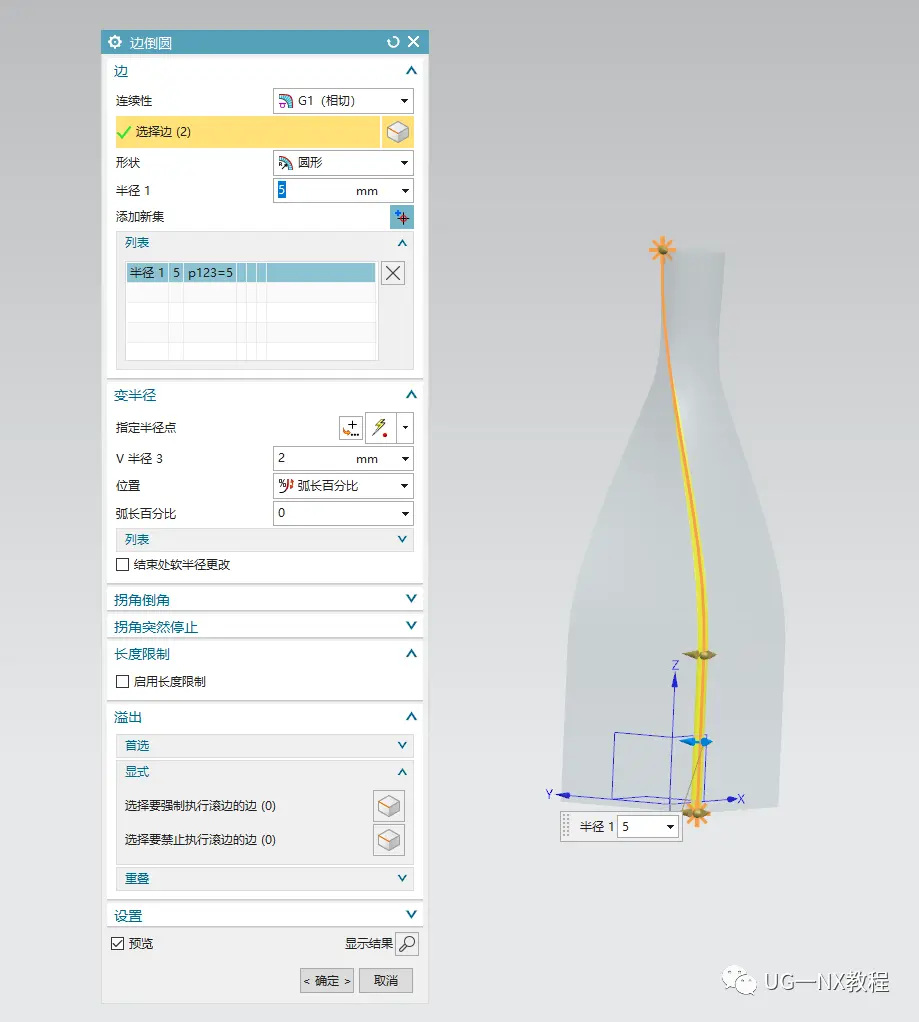

5、把瓶子的锐变倒一下圆角，注意这里直接导均匀的是不行的，需要做一个变半径的倒圆角，越到瓶口越小

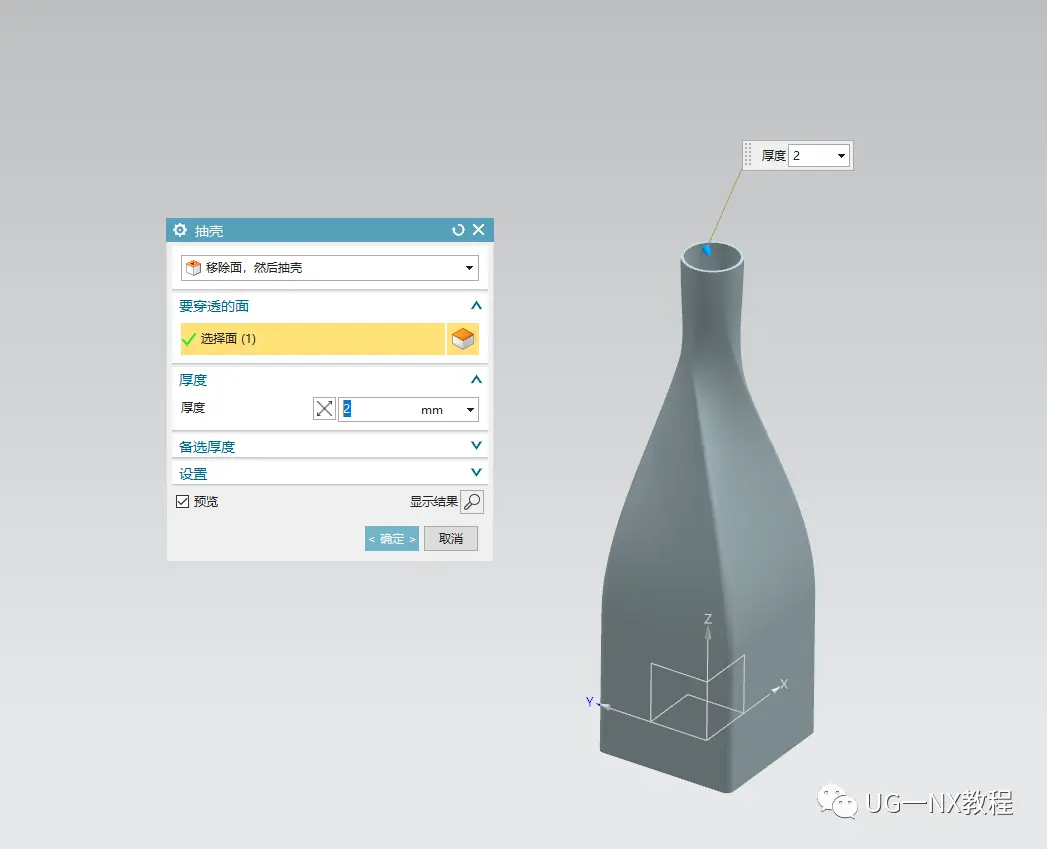

6、完成倒圆角后，再选择顶面做一个移除面抽壳

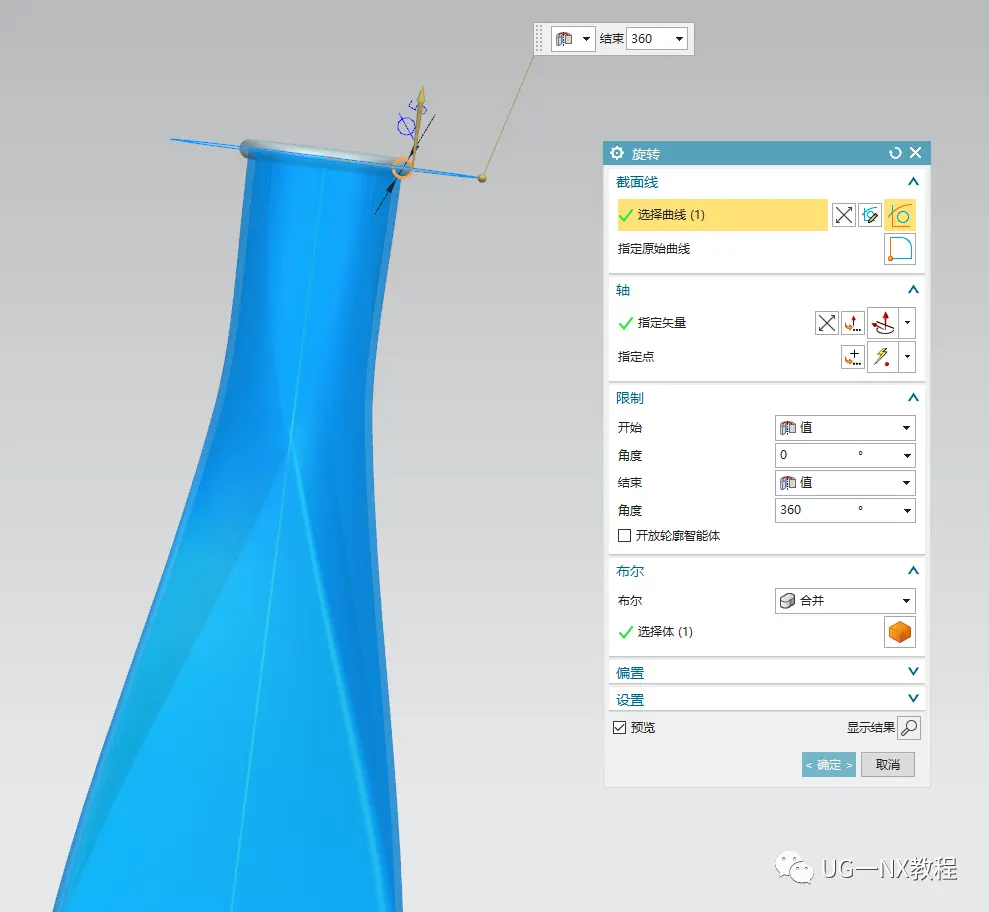

7、最后一步，在瓶口的位置处绘制出一个圆环，求和后就完成模型的绘制啦~

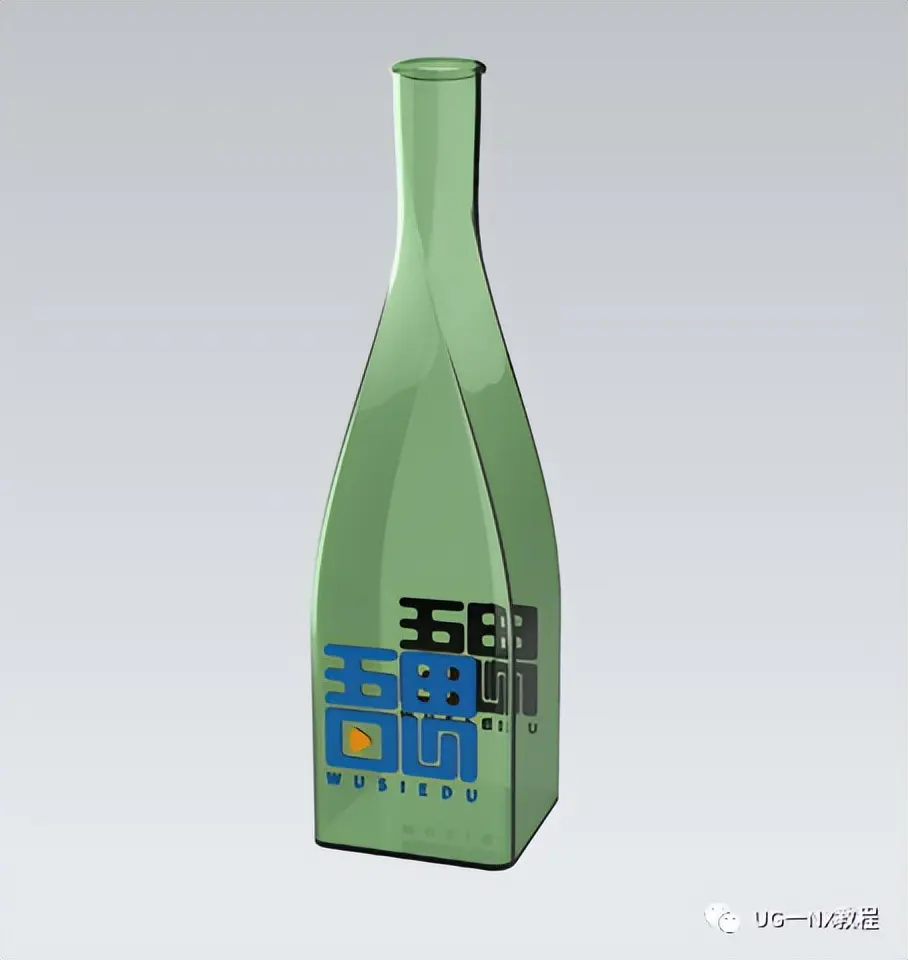

给模型稍微渲染一下，怎么样？是不是超级简单呢？来自己动手做一个吧~
