UG/NX鱼鳞花瓶：简单几步完成建模

假期结束了，up主又开始上班了，大家都开工了吗？这个花瓶是不是看起来很难建模，其实只要掌握了方法就很简单！一起来看看这个鱼鳞花瓶是怎么做的吧。祝大家开工大吉，新的一年顺利顺利！

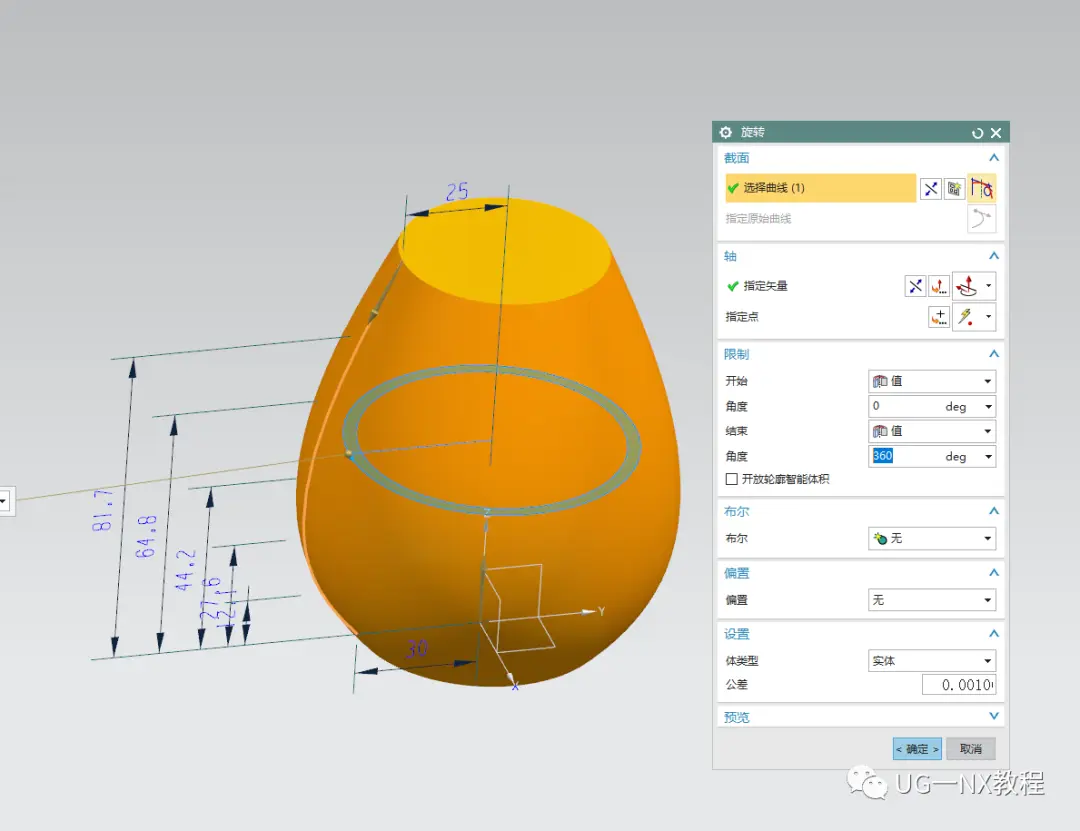

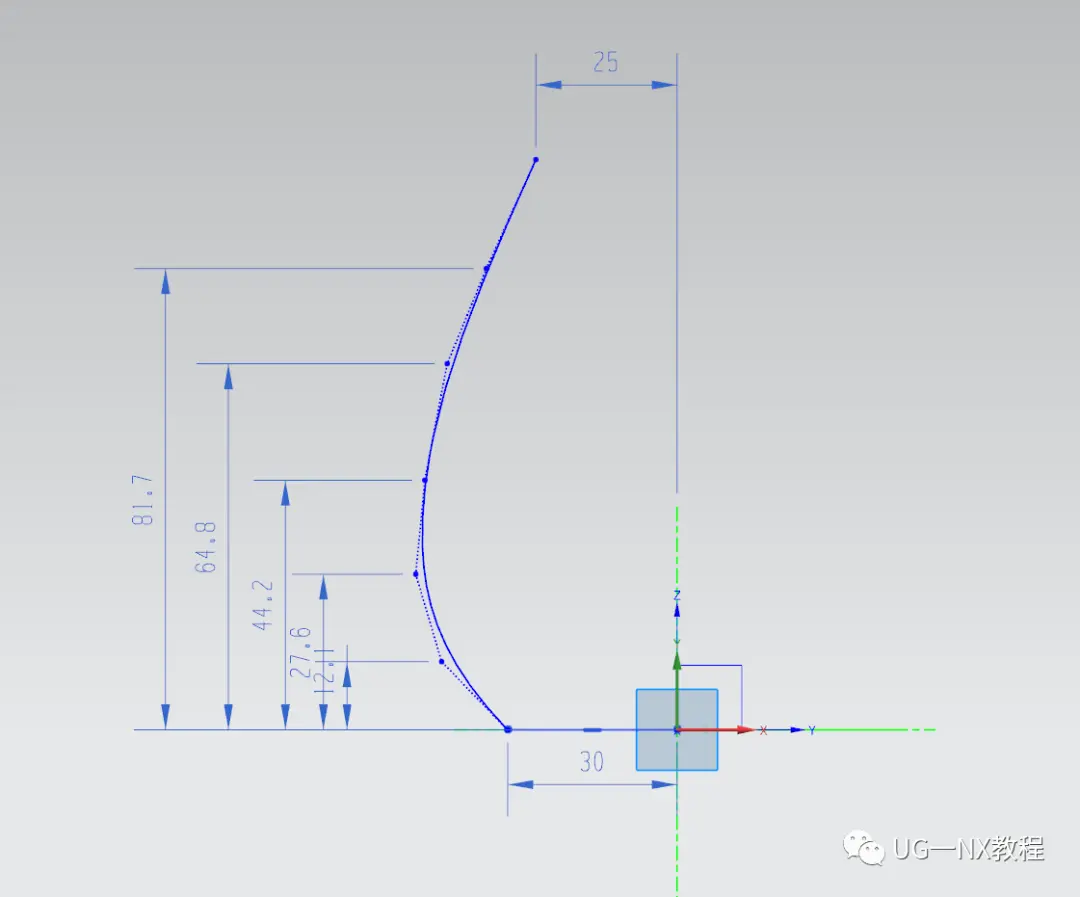

  建模过程：  1.首先草图画样条线绘制出花瓶轮廓草图，并旋转成实体

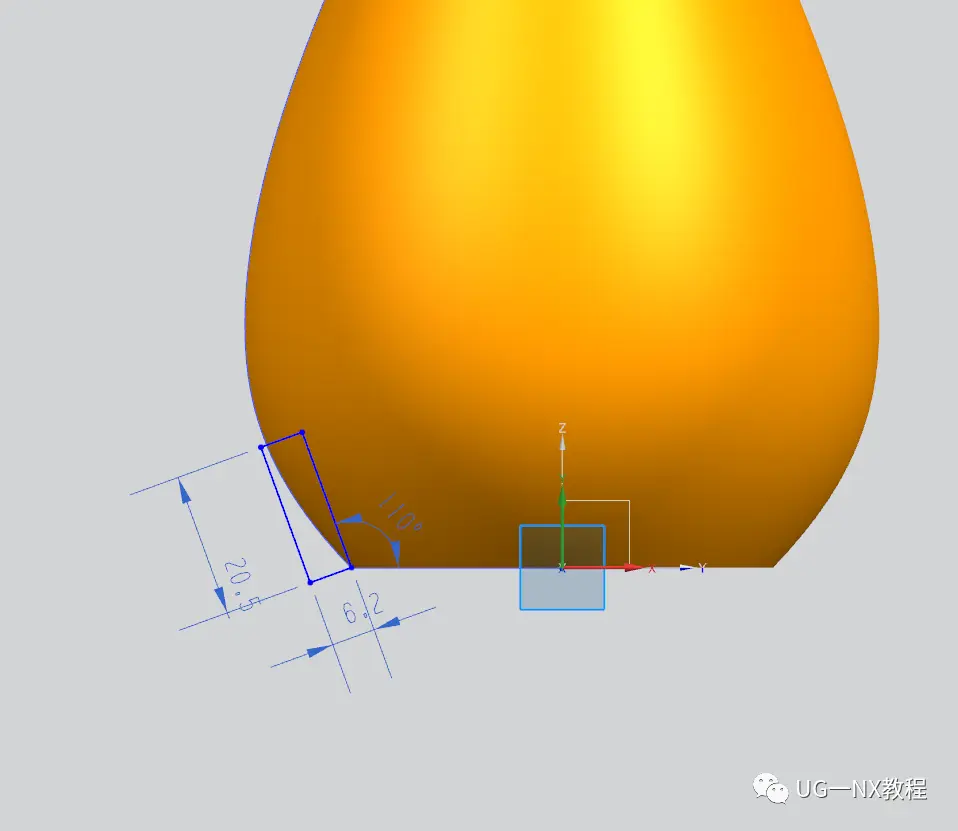

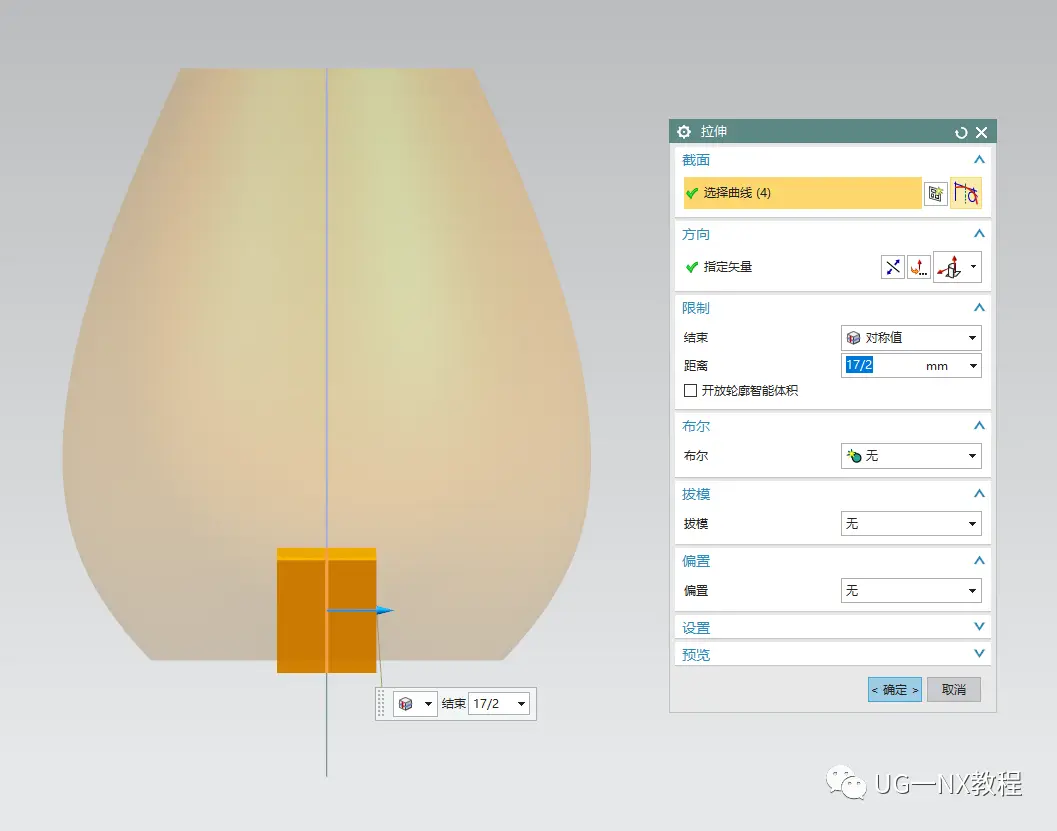

  2.在YZ平面绘制草图，画矩形进行拉伸。

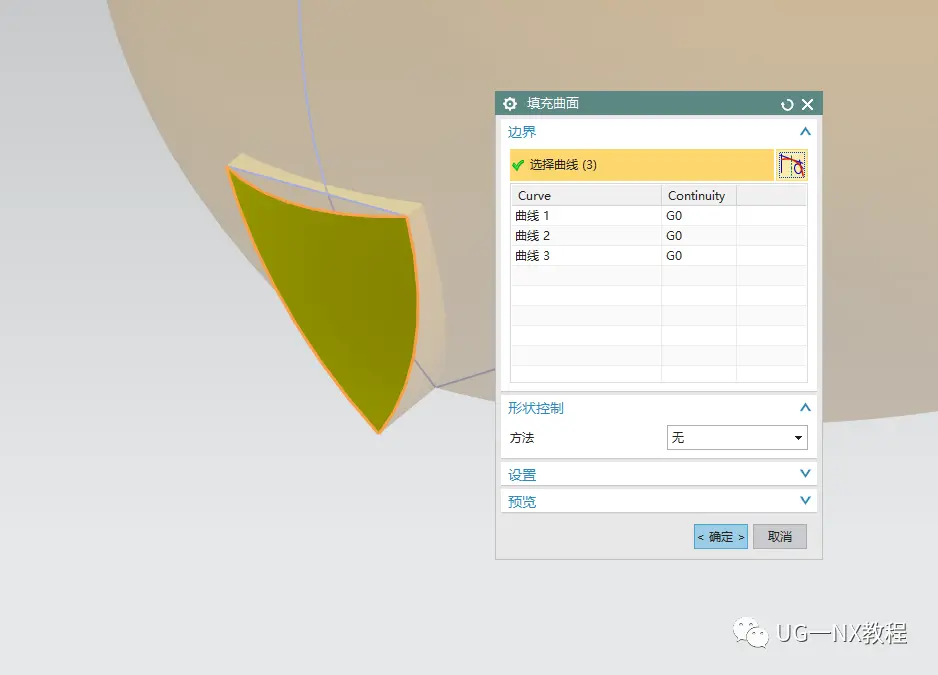

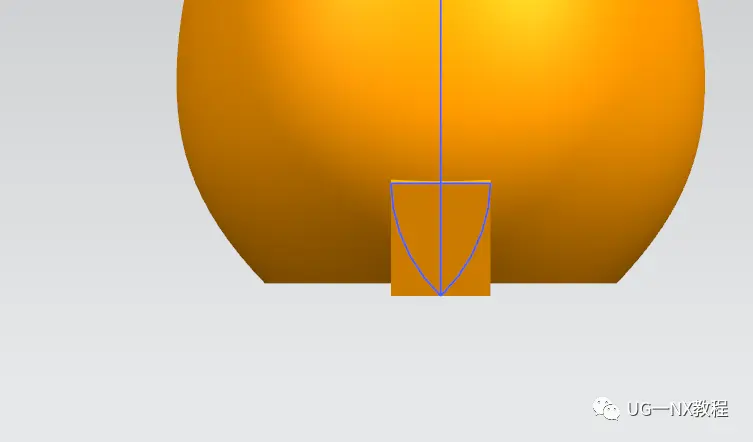

  3.做圆弧修剪，然后做填充面变成曲面状，尺寸合适就行。

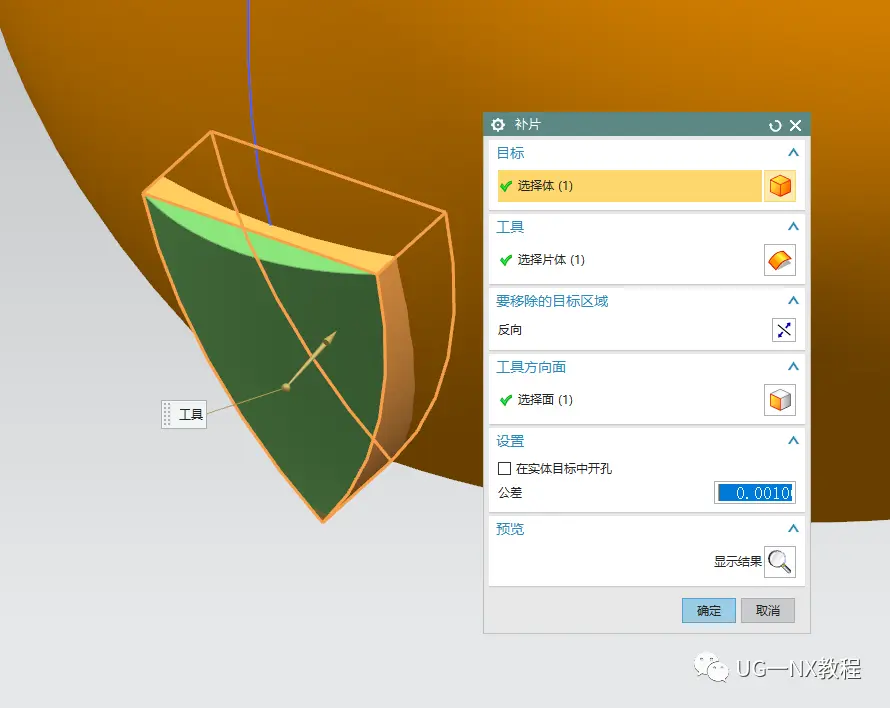

  4.封闭后补片做成实体。

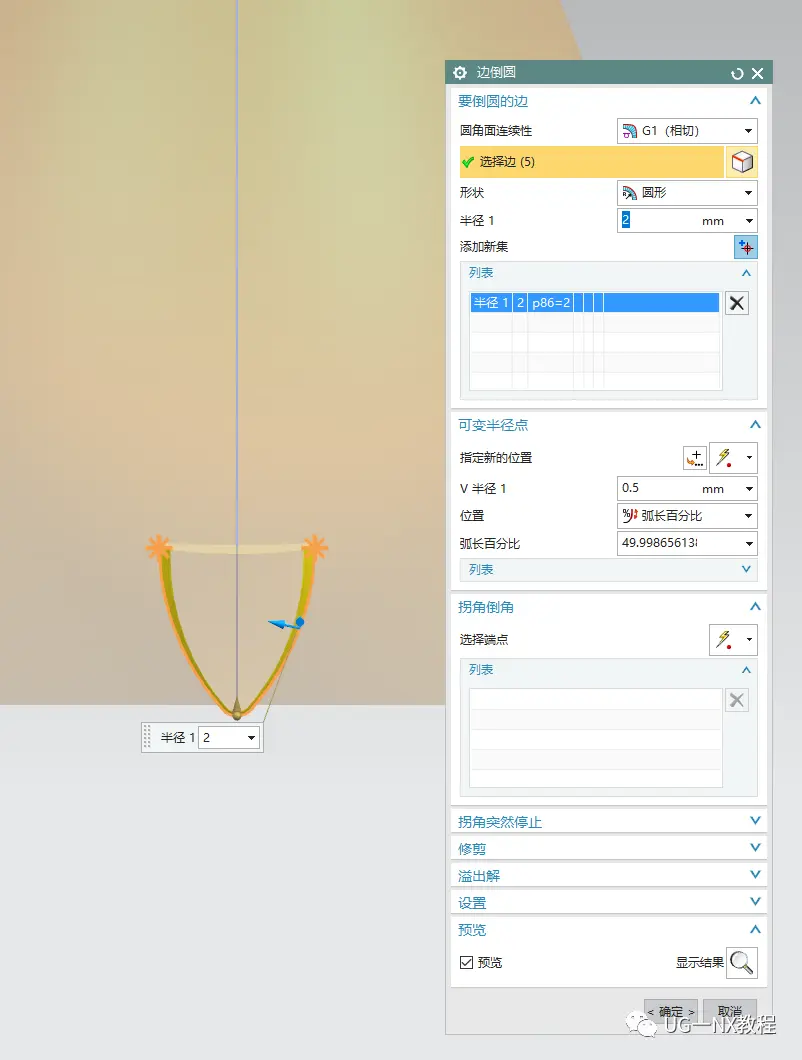

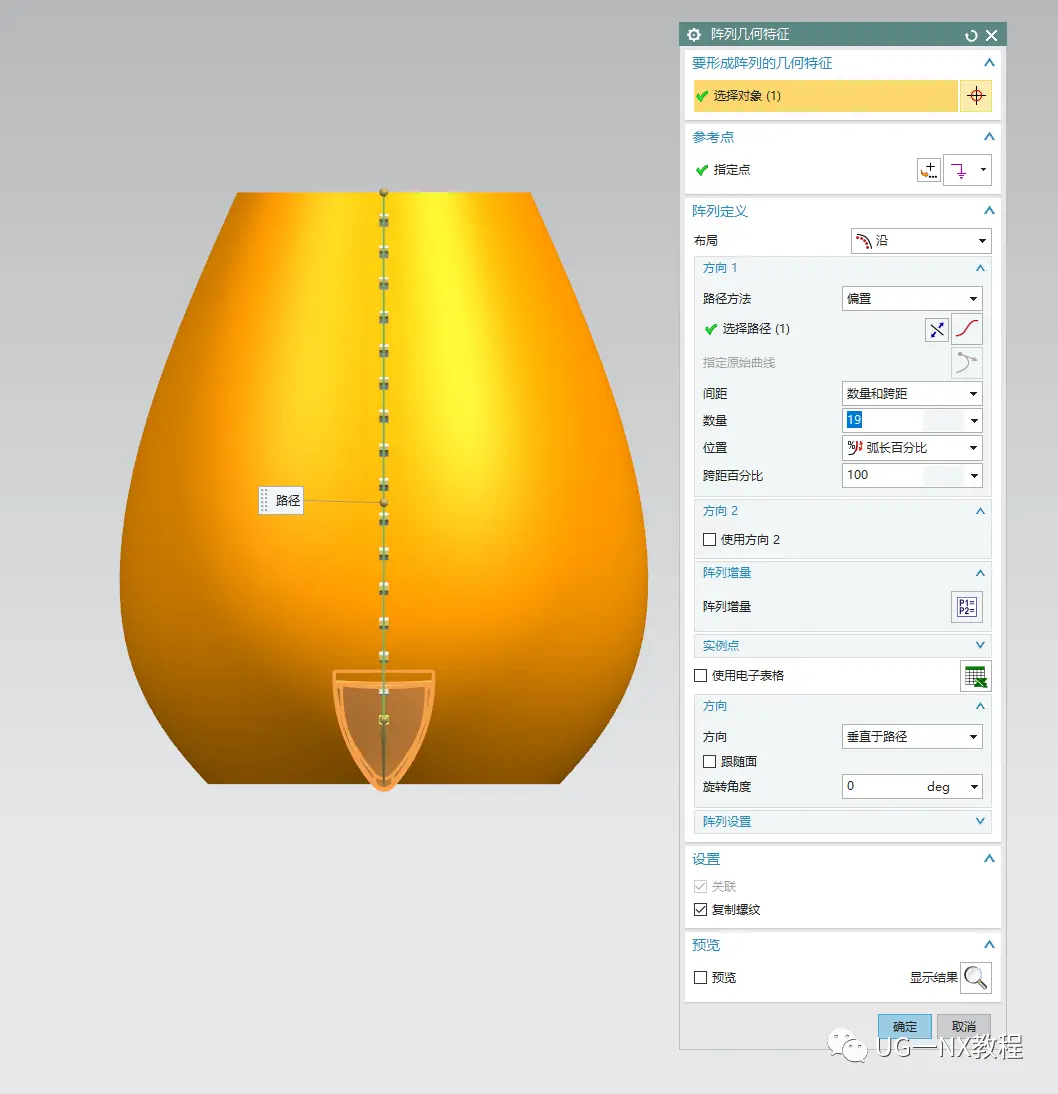

  5.倒圆角后进行阵列，阵列为沿着草图1的轮廓线。

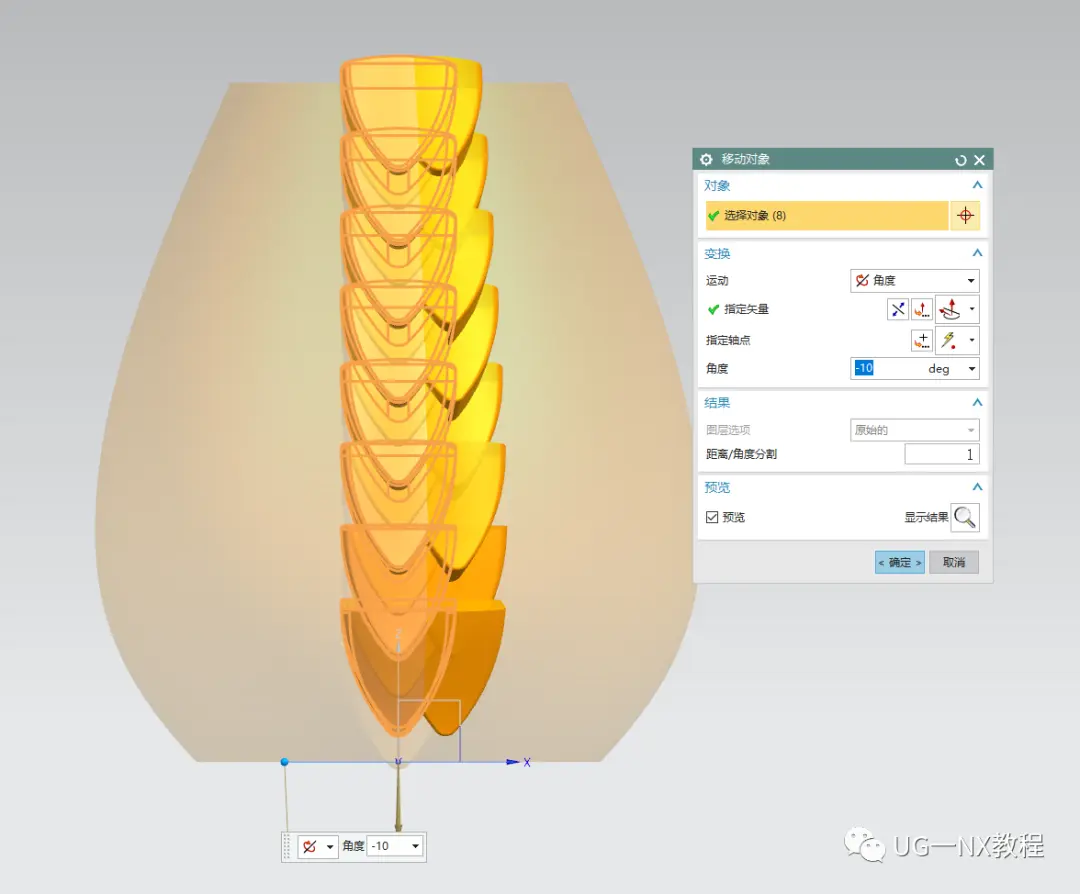

  6.移动对象，绕z轴进行角度旋转移动。

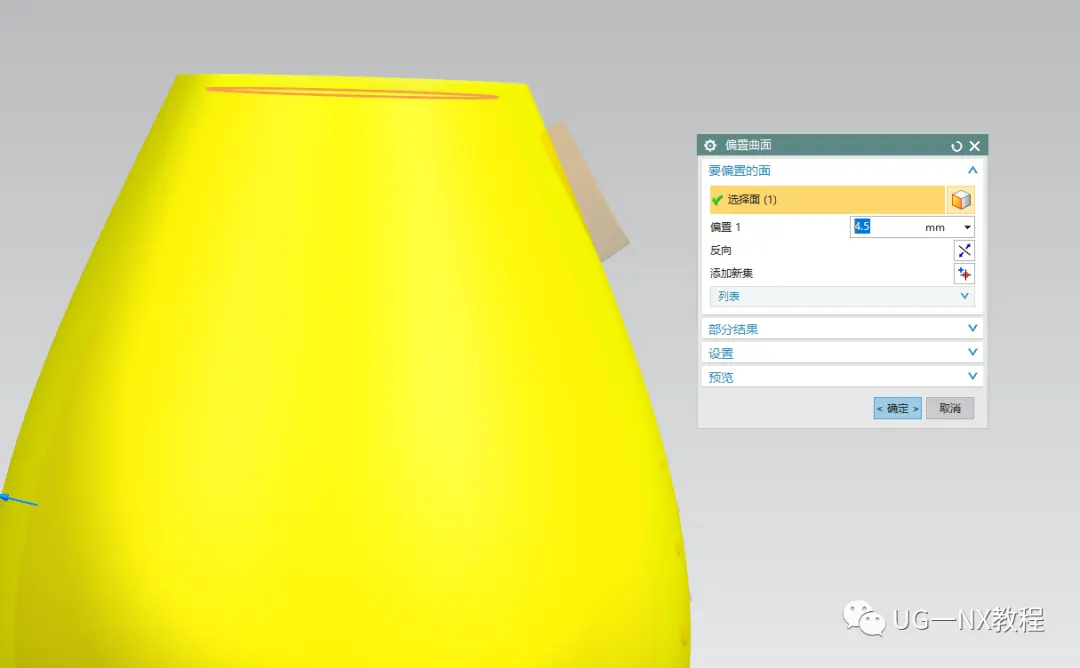

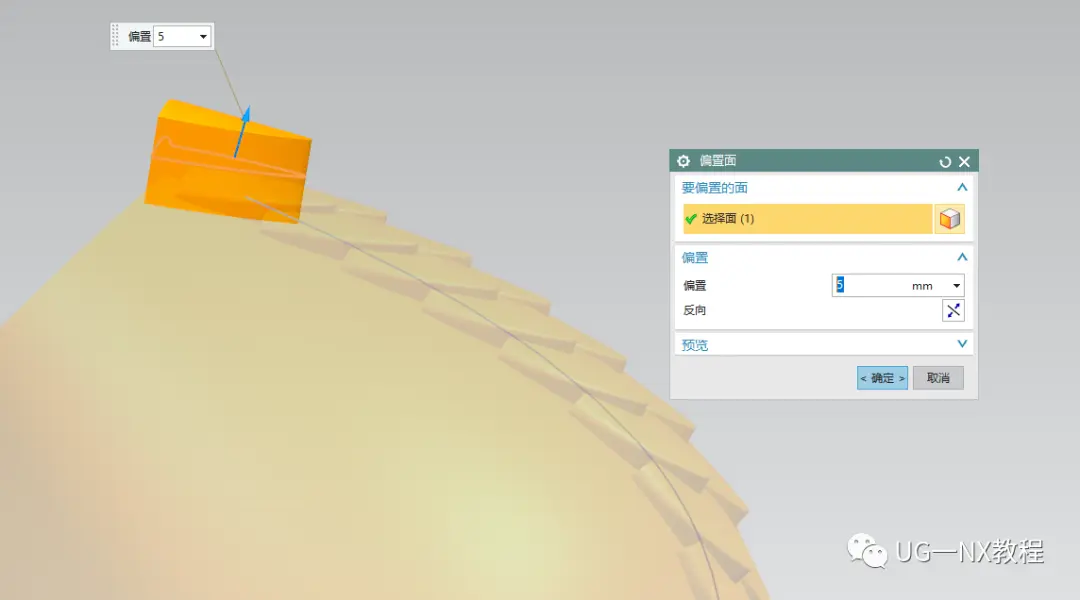

  7.最上方的鱼鳞偏置面加厚，然后偏置罐子面去修剪它

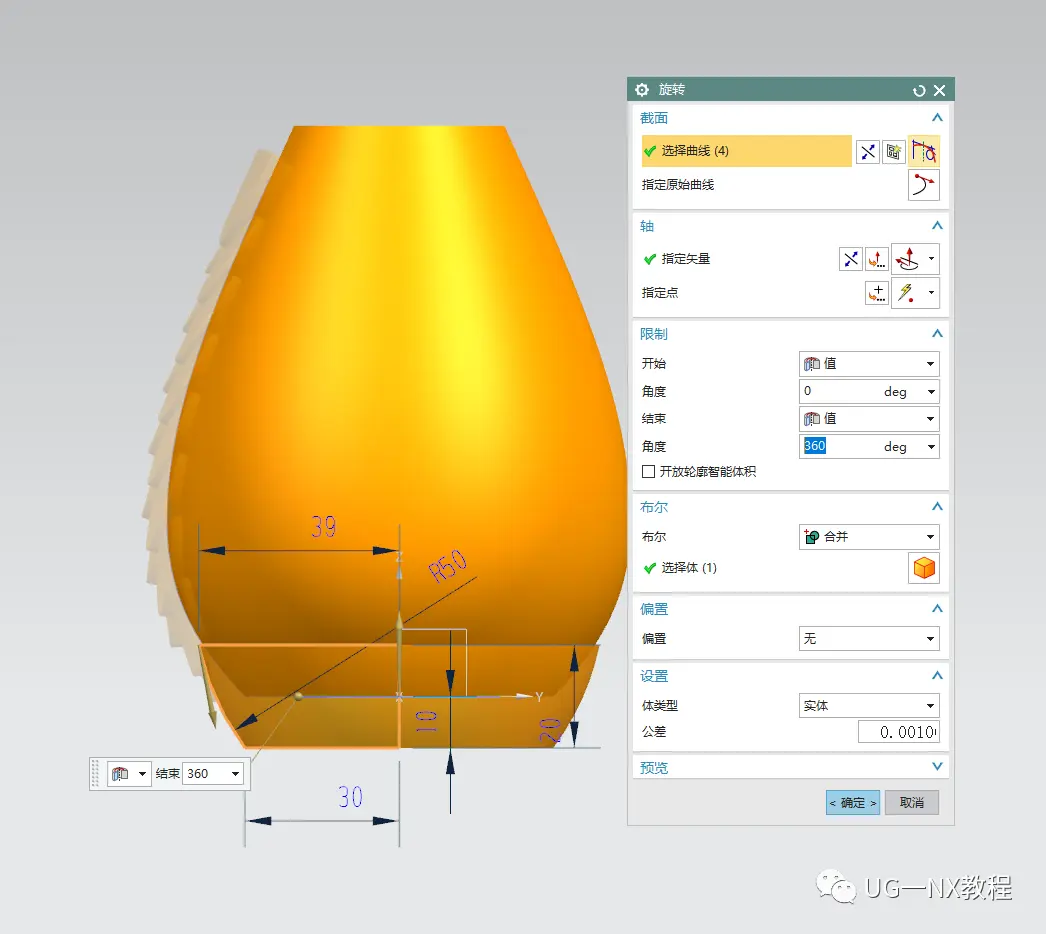

  8.下方绘制草图旋转做瓶底。

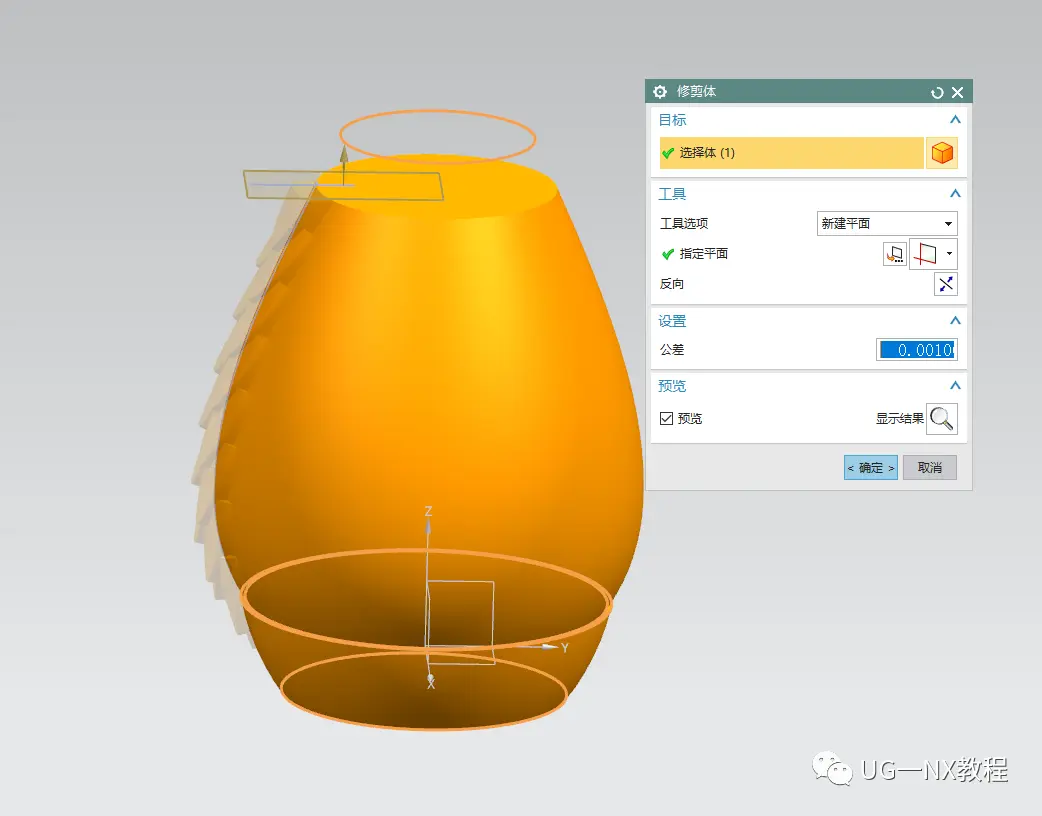

  9.修剪下瓶口后，就圆形阵列鱼鳞。

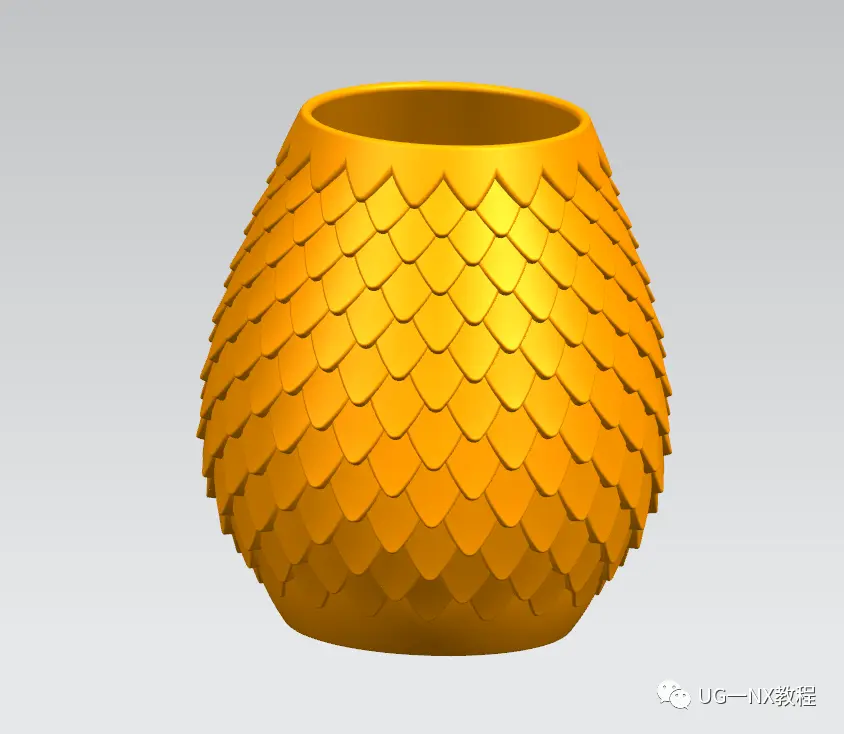

  10.整体求和后，移除面抽壳顶部后的样式。
