UG/NX花瓶建模：用函数表达式实现精致设计

用表达式的方法绘制一个花瓶，这样的操作你会吗？

其实方法很简单，按照教程新手也能做出来，来看看建模方法跟着来试一下吧~

建模过程：

1、首先绘制花瓶的瓶身轮廓草图，直接用艺术样条线描出具体样式

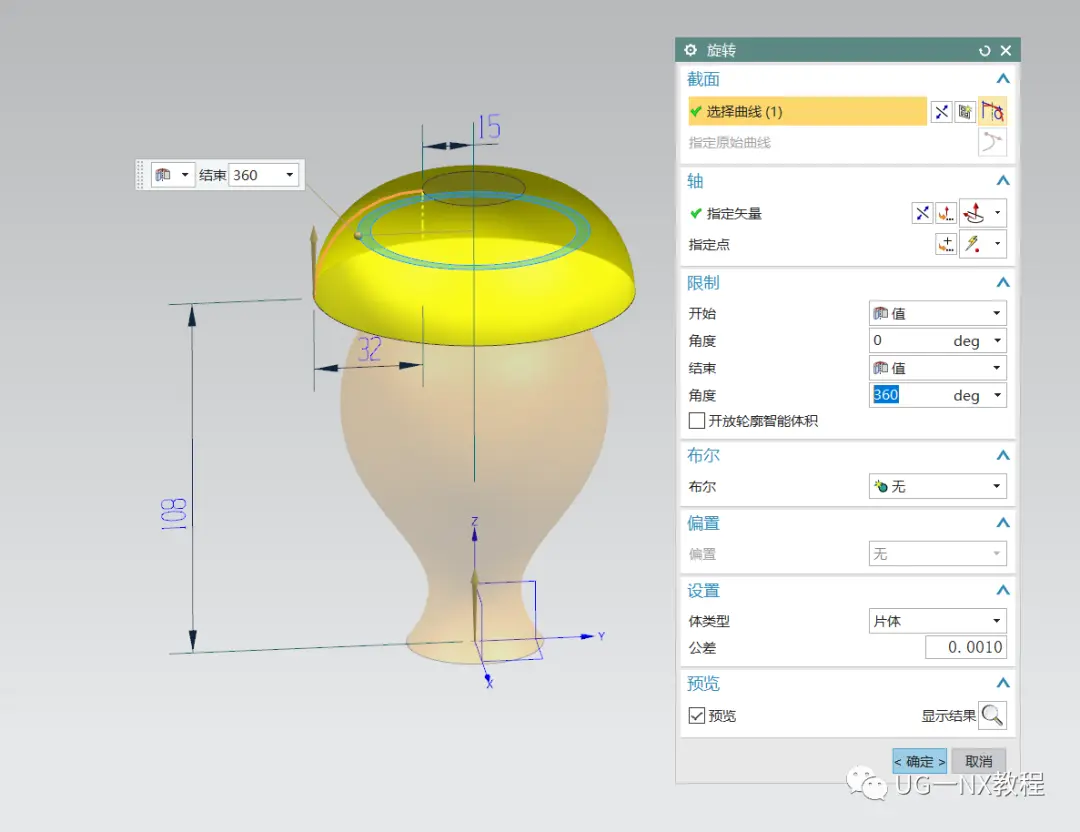

2、旋转命令做成片体

3、在瓶口位置再绘制一个草图，画一条圆弧旋转做出片体

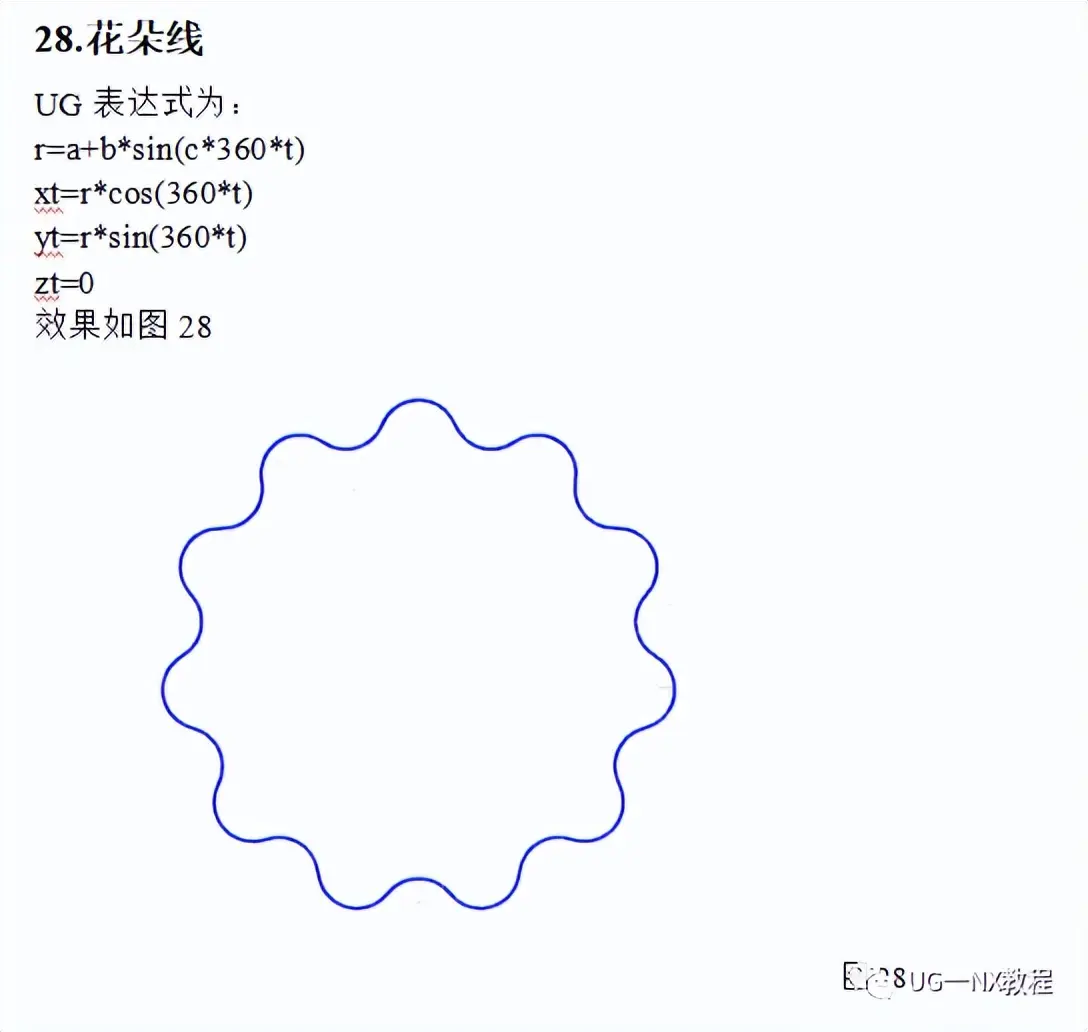

4、接下来按 Ctrl+E 打开函数表达式编辑器，因为要生成一圈波浪线，在之前的函数表达式宝典中找到第28个“花朵线”，替换合适的abc的值

如果还没有领取的话可以找咱们的依一老师领取啊 ug5401，备注999

5、点击规律曲线，选择根据方程生成 我们所需要的波浪线曲线

6、把绘制好的曲线投影到瓶口的旋转面上

7、把投影后的曲线和瓶口的边线用通过曲线组这个命令连接起来，注意瓶口位置要设置G1相切保证连续性

8、瓶身的底部用有界平面命令做一个片体封底，然后就整体缝合，瓶口位置的旋转体辅助面直接删除体删了就行

9、用加厚命令，向内侧加厚做成实体

10、在瓶身的侧边位置，绘制出金属框的凸起截面草图，然后做旋转

11、想要增加一点细节的话也可以在这个基础上继续添加，也可以随便画个条纹草图，对称旋转10度

12、最后把做好的花纹阵列一圈

12、注意给瓶口的位置倒一个圆角，这样模型就算是完成啦！

如果觉得UG模型太素了的话，可以用UG自带的渲染，也可以导入keyshot进行更精致的渲染
