UG/NX波纹垫片：用表达式高效制作

今天看到了一个UG建模波纹垫片的视频，建模后的样式是这样的

视频中用的方法是这样的：

先绘制草图，再拉伸面做曲线，看到绘制的这根曲线，我就想到了函数表达式，于是我决定来用UG函数表达式来做一遍，顺便给大家讲解下函数表达式的应用，不过咱们先来看下原视频的建模过程吧！

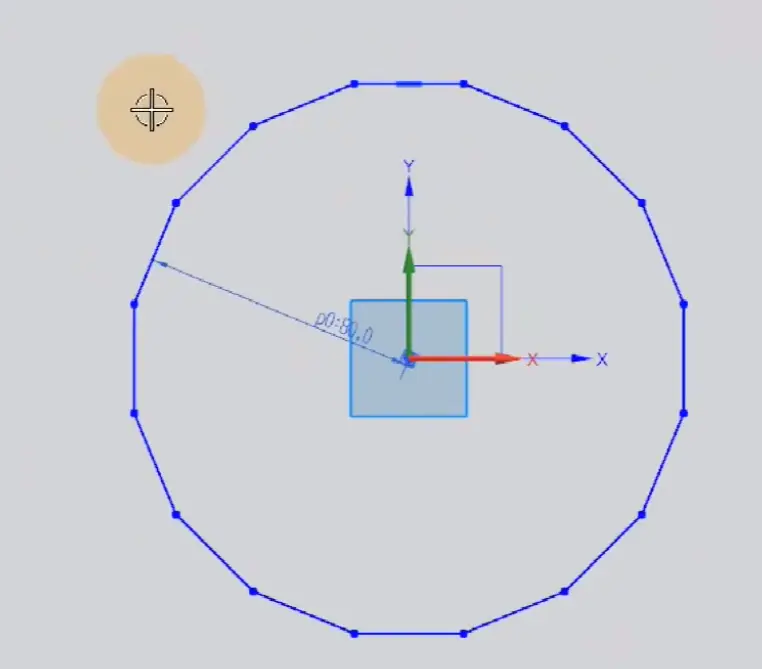

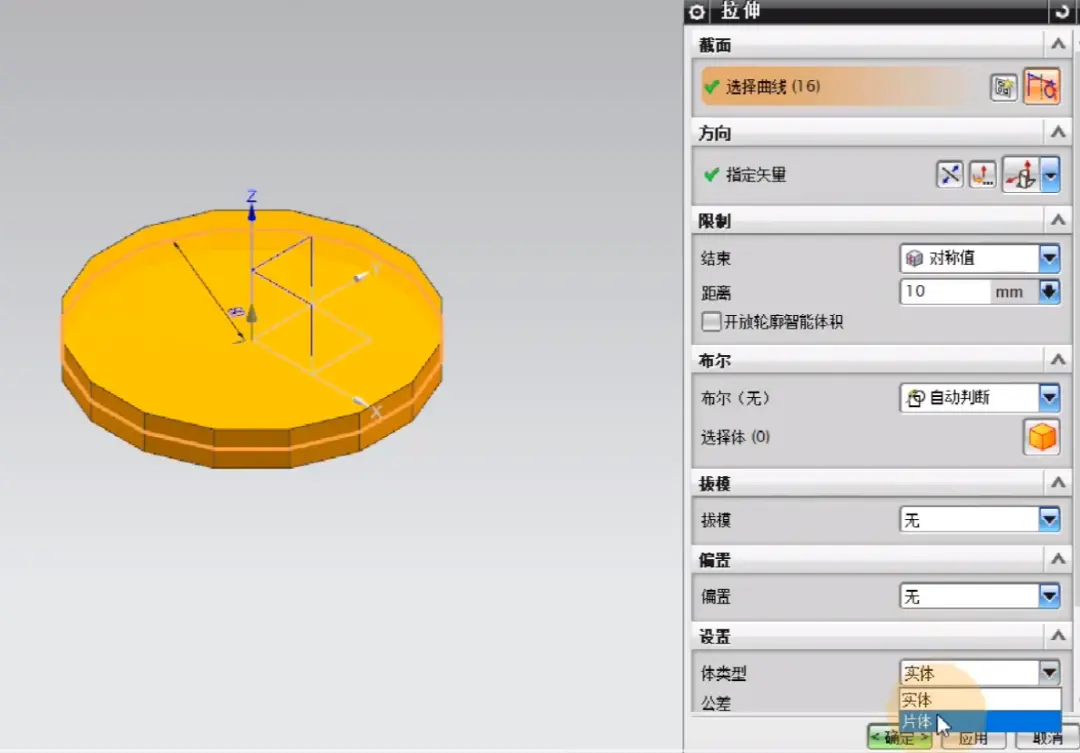

1、首先，草图绘制一个正16边形，然后拉伸成片体

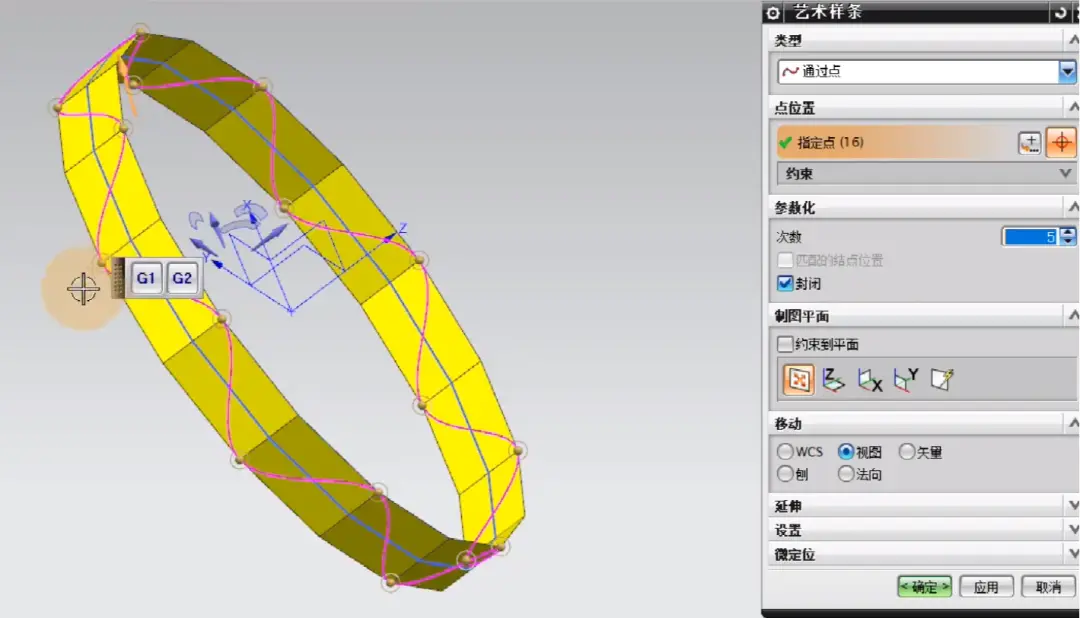

2、在片体上插入艺术样条，选择十六条边上的端点

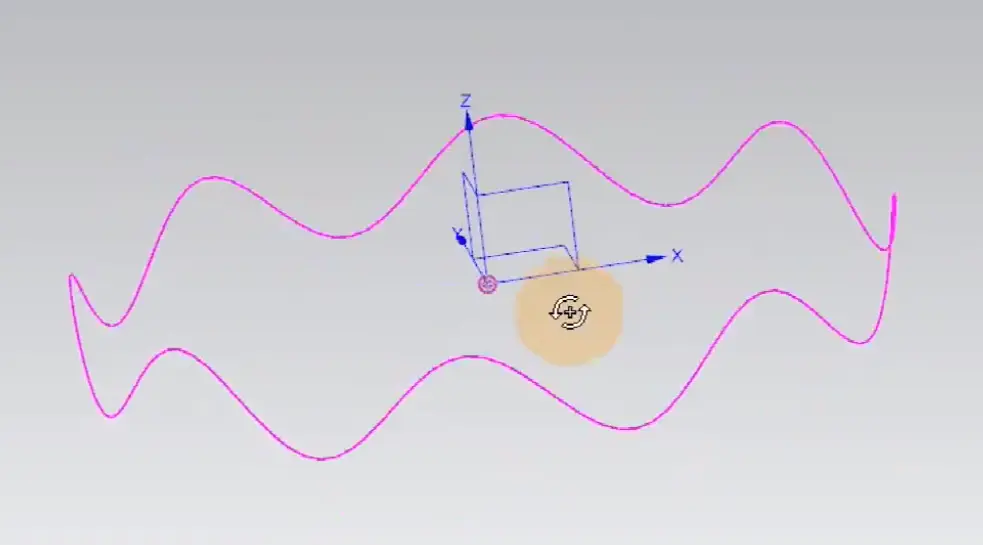

3、接着隐藏片体得到这个线

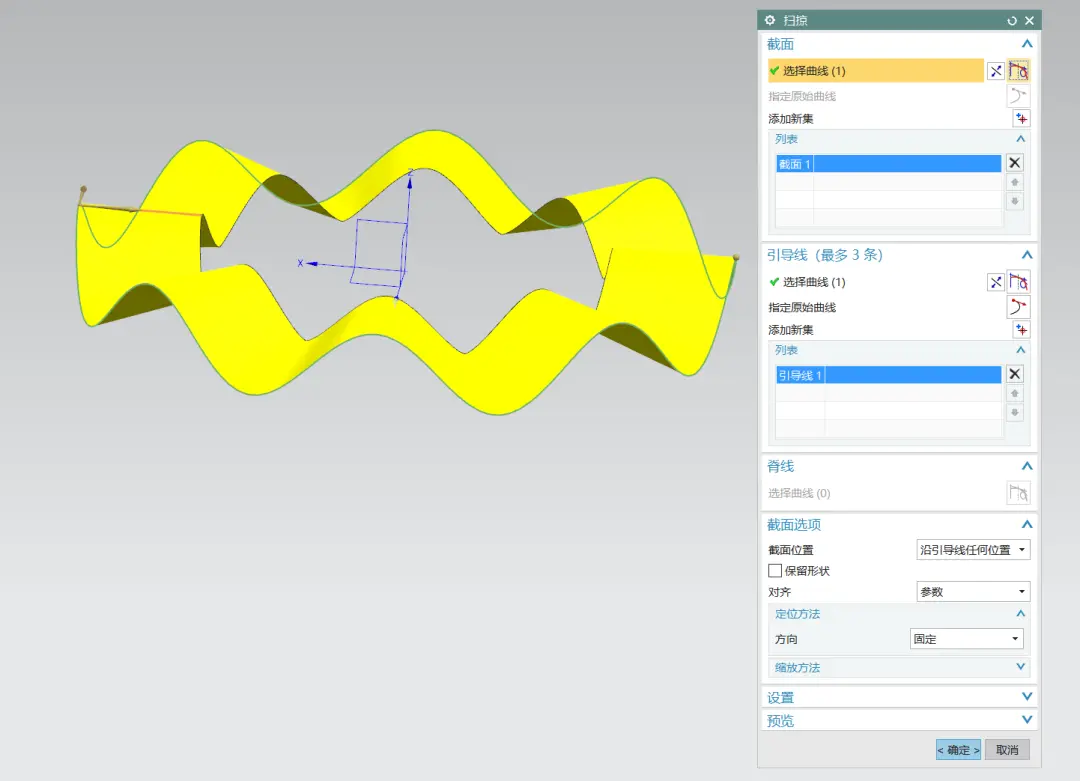

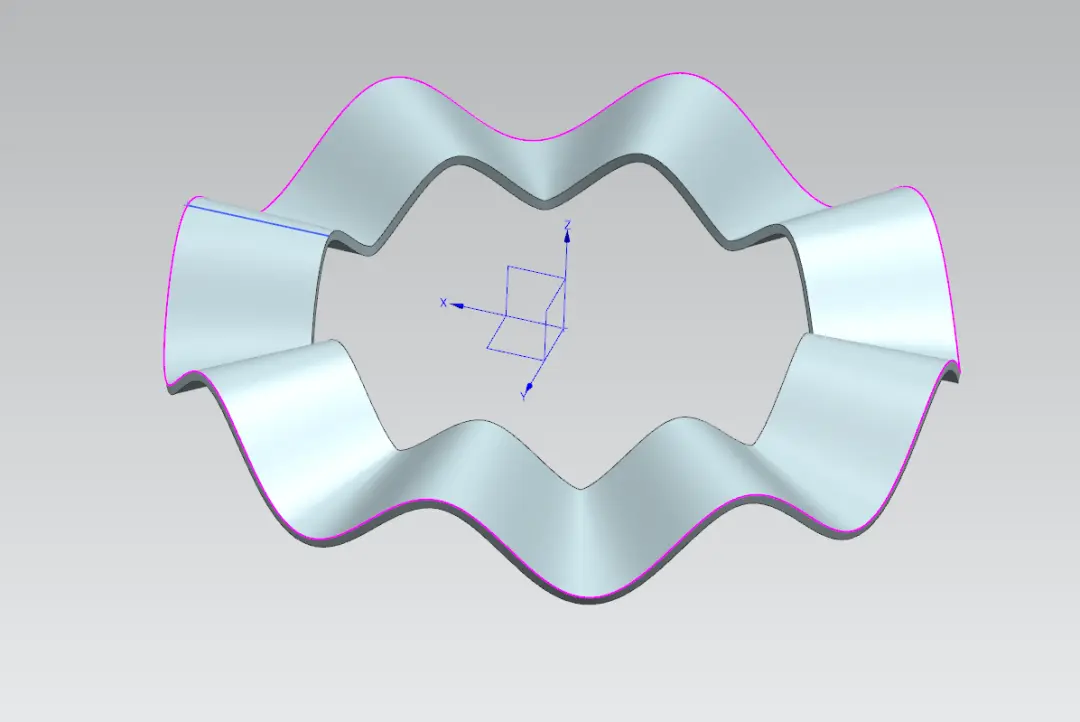

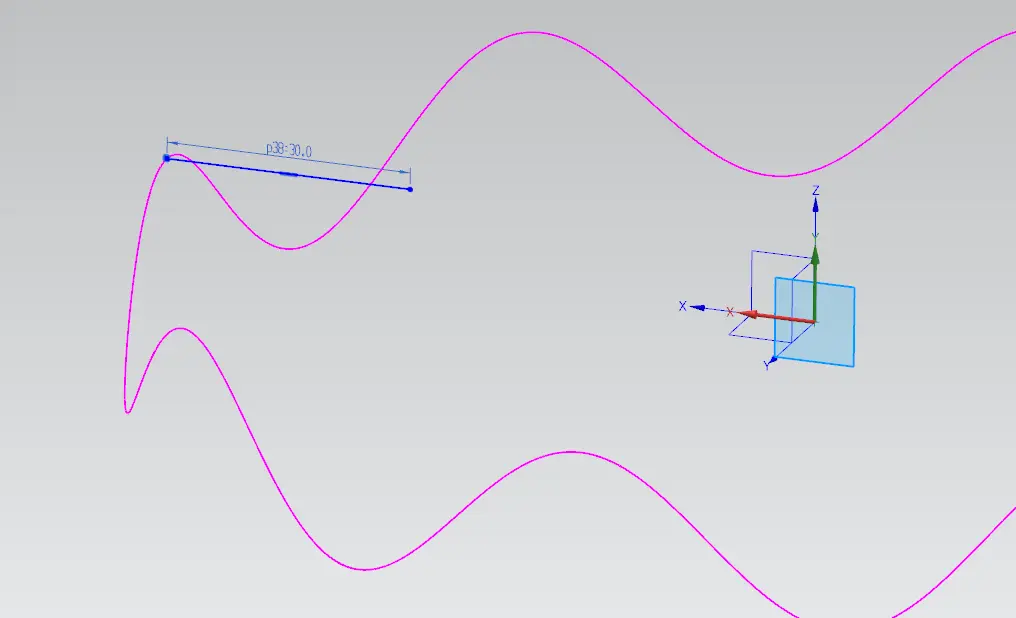

4、然后草图绘制一根30的直线，沿曲线进行扫掠，最后加厚成实体。

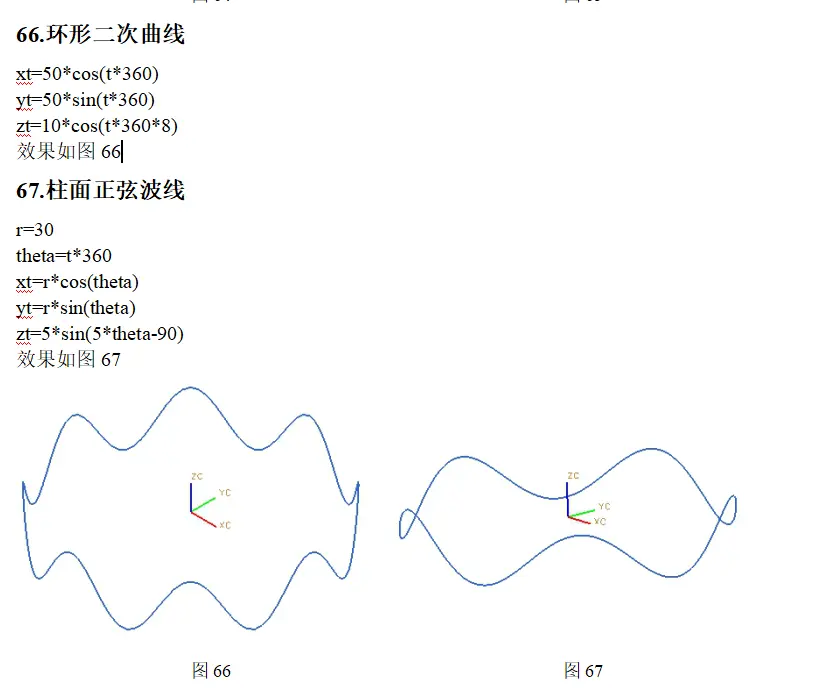

看到这根环形线，我一眼就想到了函数曲线，看来是时候展现表达式的妙用了，打开之前分享给大家的这个表达式宝典，咱们找到第66条 环形二次曲线

这都是直接翻译成UG表达式后的函数式了，可以直接复制进去就可以了！

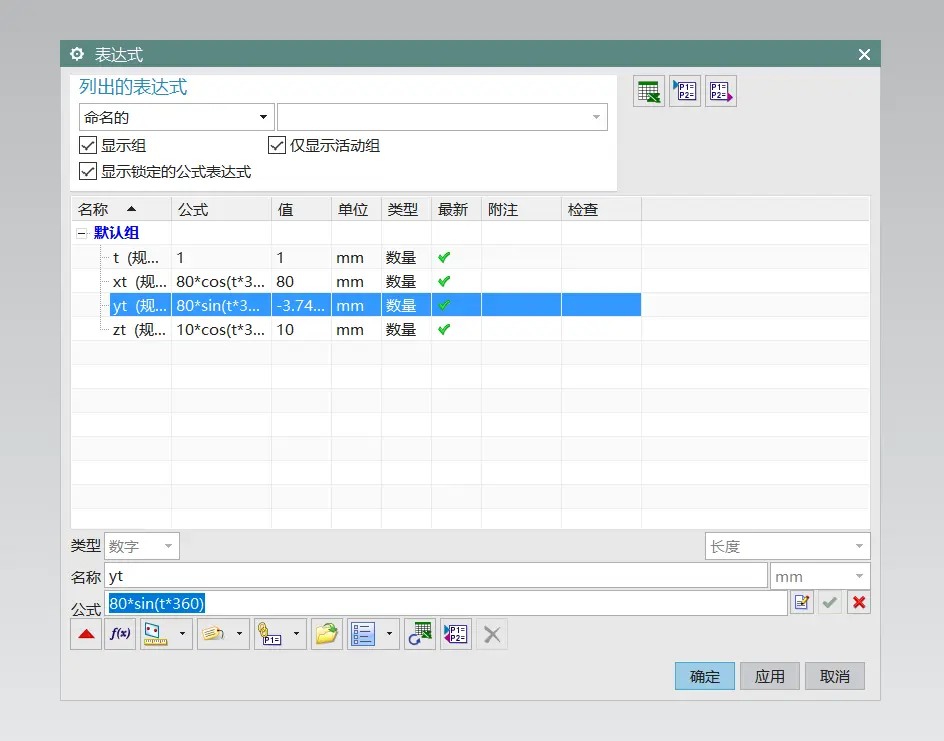

这里我们需要进行修改一些数值，在方法一的草图中我们看到是外接半径80mm的16边形，一共有8个波峰，拉伸的片体对称值为10，那么表达式中zt可以不用改，但是xt,yt中的50需要改为80.

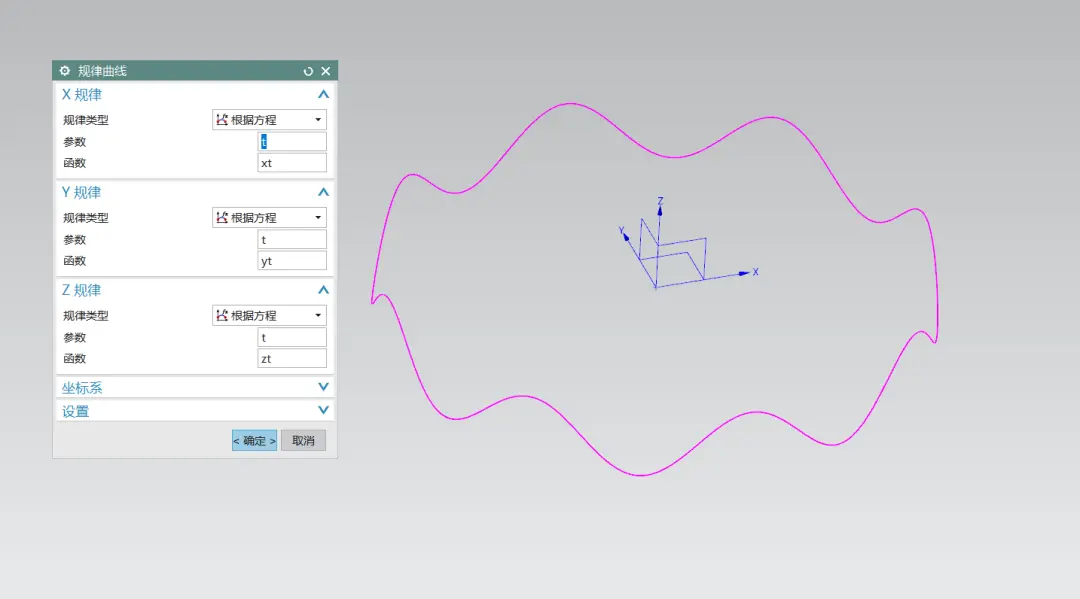

编辑完成表达式后，点击插入规律曲线，xt,yt,zt全是根据曲线方程即可生成。

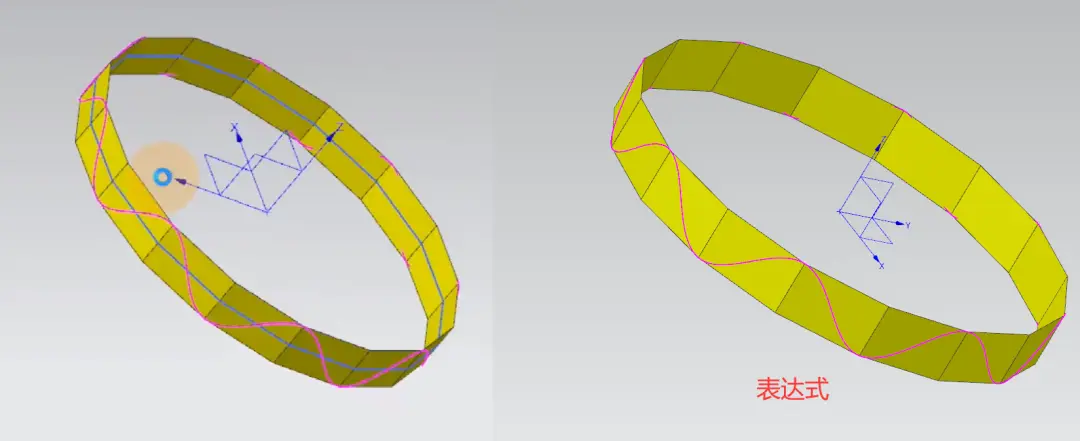

这里我们重新拉伸一个外接半径80的正16边形对比一下，发现效果是一样的，不愧是我！

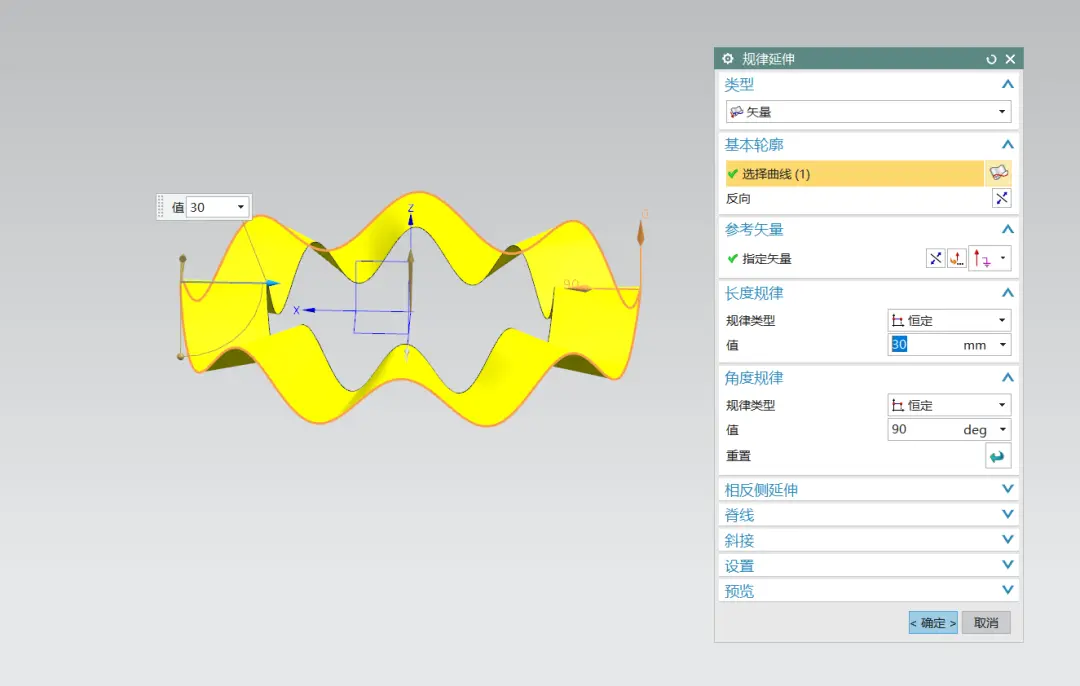

那么继续接下来的过程吧，这里咱们再次换个方法，他用的先画草图再扫掠，而在这里直接用规律延伸，矢量方向选正上方即可。

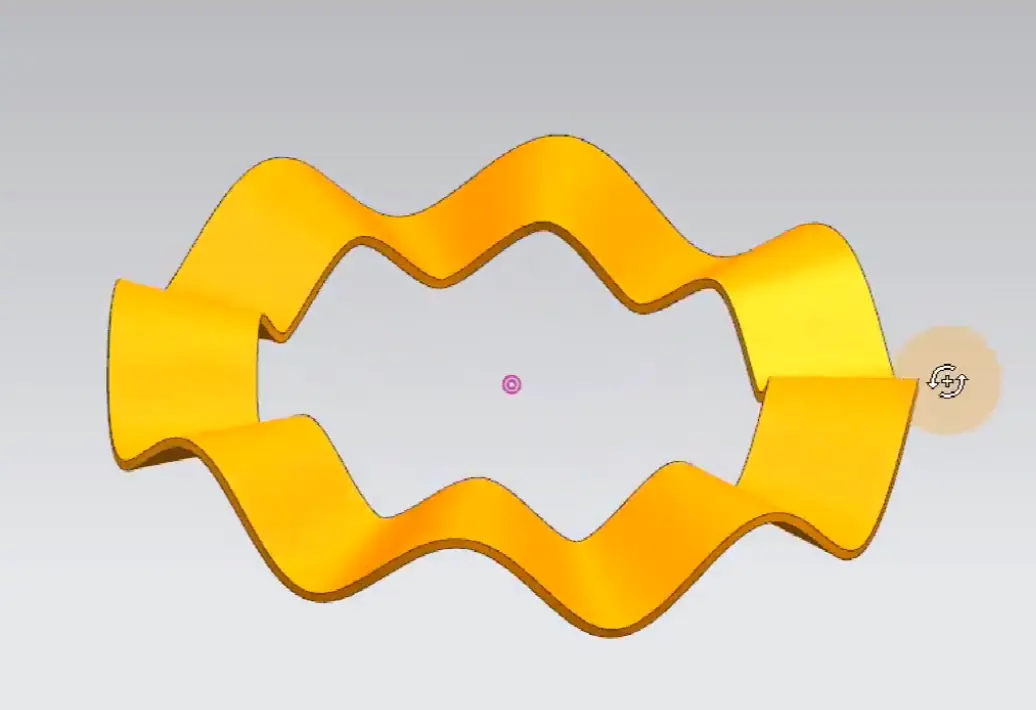

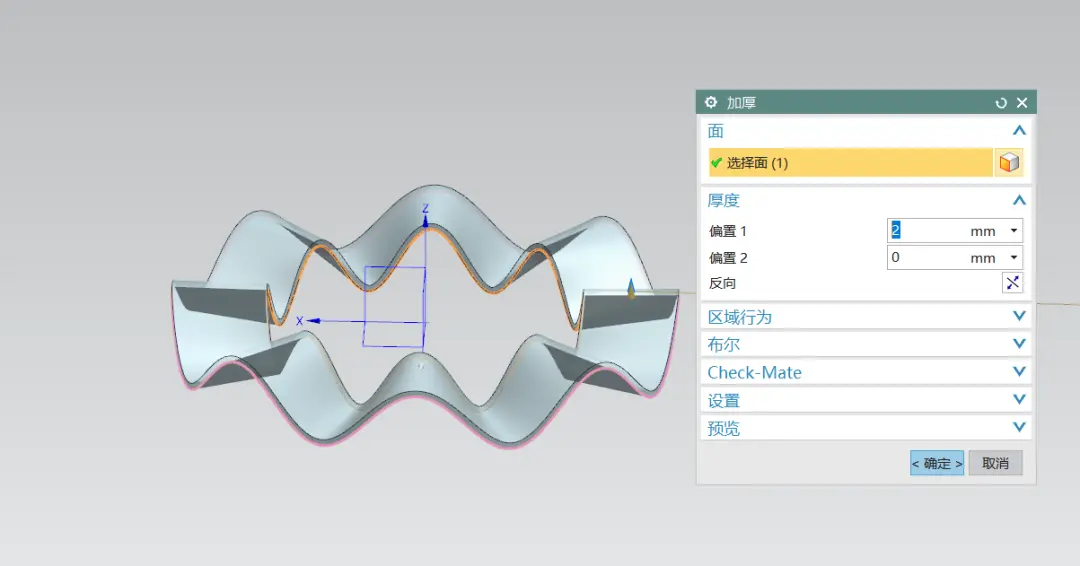

规律延伸得出片体后再进行加厚，我们的波纹垫片就快速完成了！

是不是又简单了一些呢？UG的功能可是非常强大的，建模的方式方法也是多种多样的，熟练掌握好UG，对大家做事的效率就能提高不少哦~

那今天的分享就到这里啦，各位对UG感兴趣的小伙伴别忘了关注一波啊，之后会分享更多UG建模的小教程，也会分享一些行业内的小知识，不要错过了哦~
