深度了解NX参数表功能


适用版本:NX1899以后

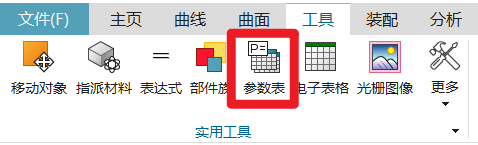

NX1899是西门子公司在2019年12月份推出的版本,在这个版本中,新增了一个参数表功能(图1)。使用此功能,可以管理模型的配置表,并将它们存储在同一零件文件中。配置表由一组具有唯一值的模型表达式组成,可用于快速更改零件。

NX参数表功能介绍

图1

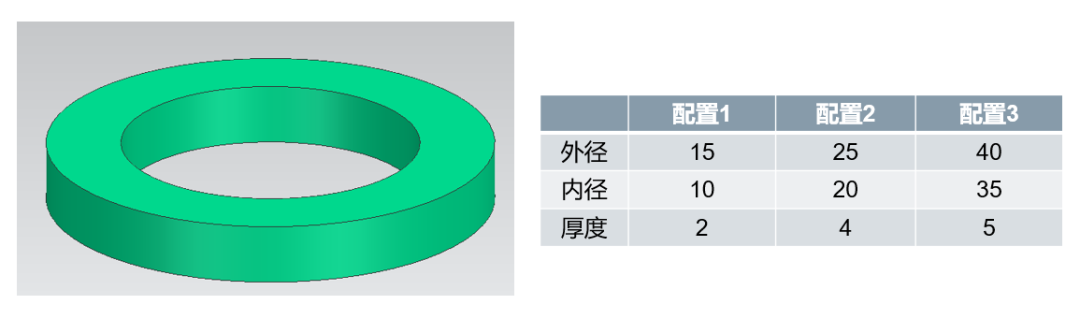

下面就来介绍下这个命令的具体使用方法,以垫片为例(图2)。

NX参数表功能介绍

图2

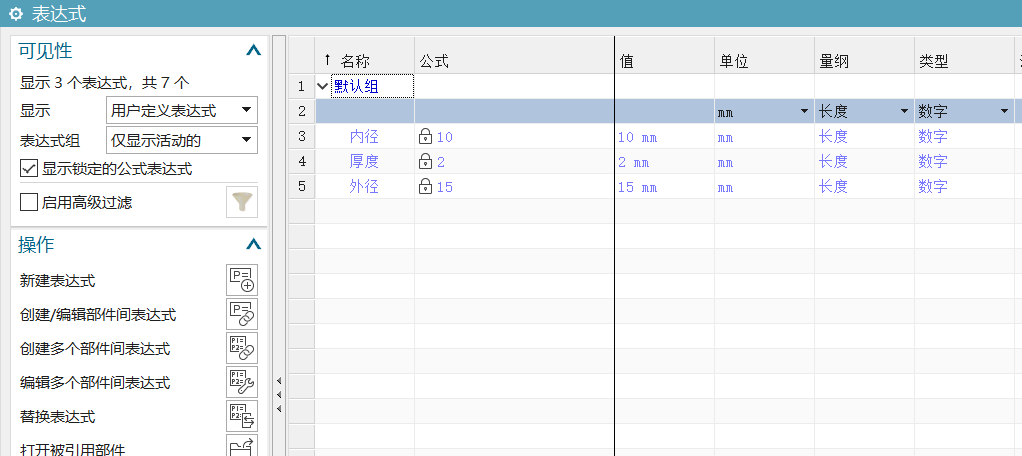

首先,进入表达式界面,新建3个表达式参数(图3)。


NX参数表功能介绍

图3

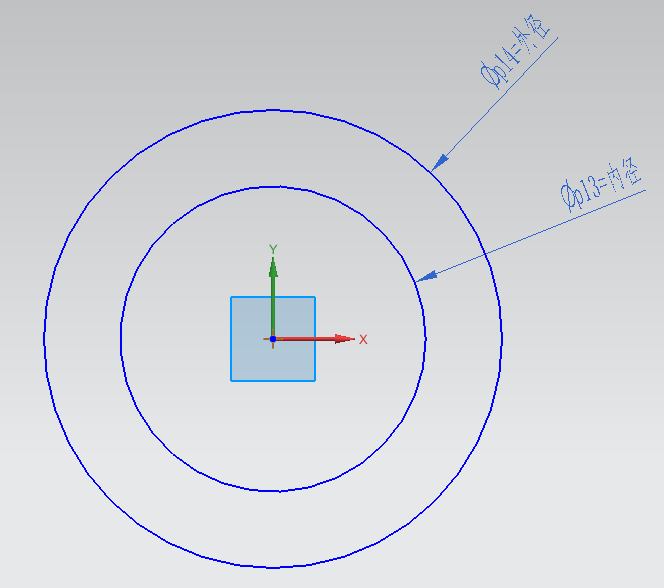

然后,进入草图环境,绘制垫片模型草图,并将草图尺寸关联对应表达式参数(图4)。

NX参数表功能介绍

图4

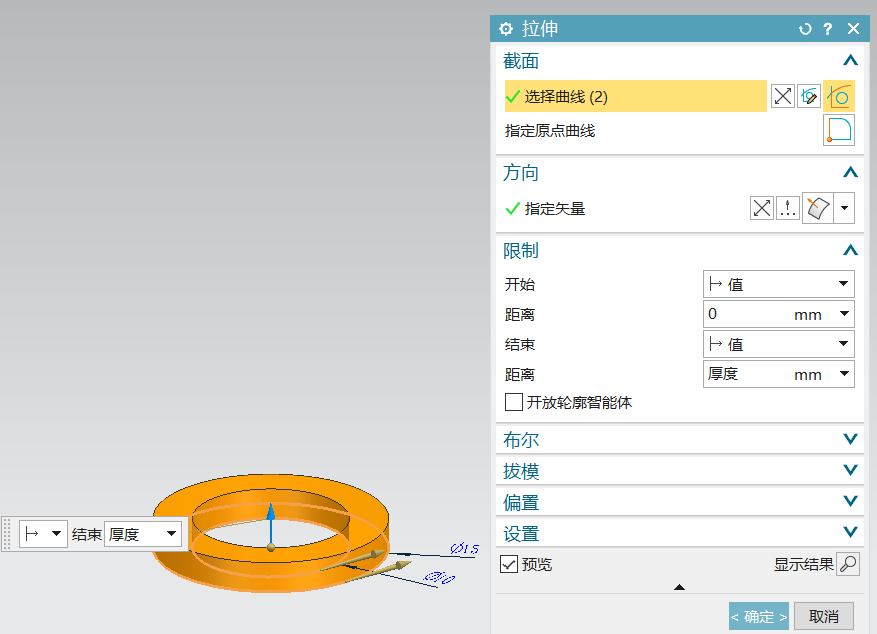

草图绘制完成后,拉伸绘制好的草图,并设置厚度参数(图5)。

NX参数表功能介绍

图5

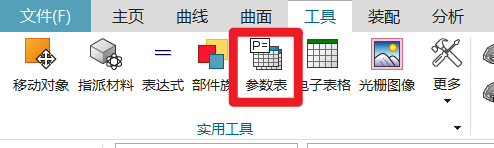

模型创建完成后,在工具选项卡下选择参数表命令(图6)。


NX参数表功能介绍

图6

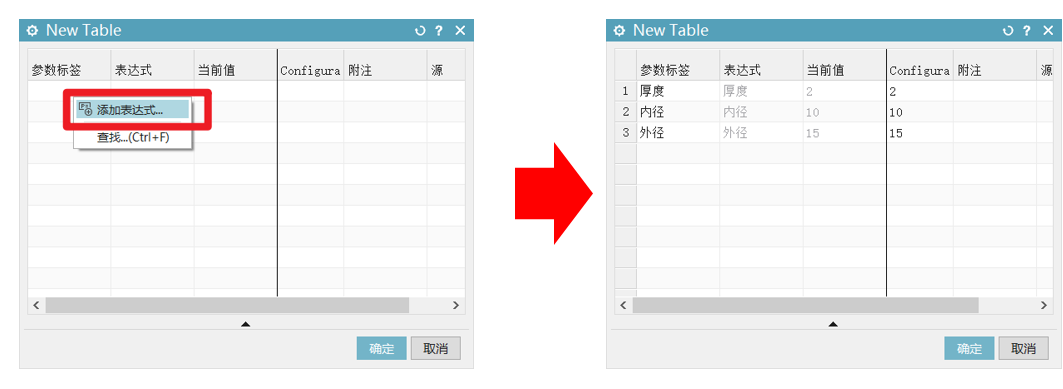

在参数表命令对话框中,选择通过表达式新建表(图7)。并在弹出的对话框空白处右键,选择添加表达式,并将开始定义的3个参数表达式添加到参数中(图8)。

NX参数表功能介绍

图7

NX参数表功能介绍

图8

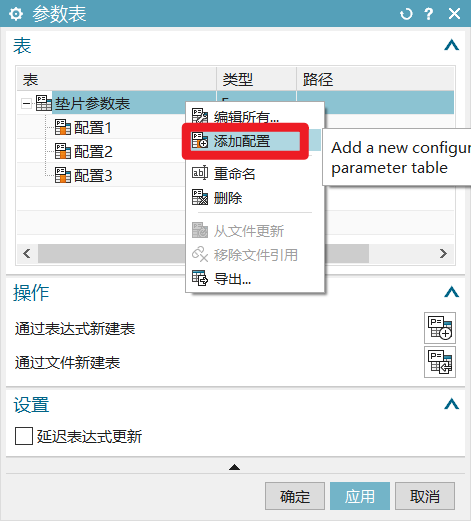

回到参数表对话框,重命名新建的参数表及配置名称,并在参数表名称处右键新建多个配置(图9)。

NX参数表功能介绍

图9

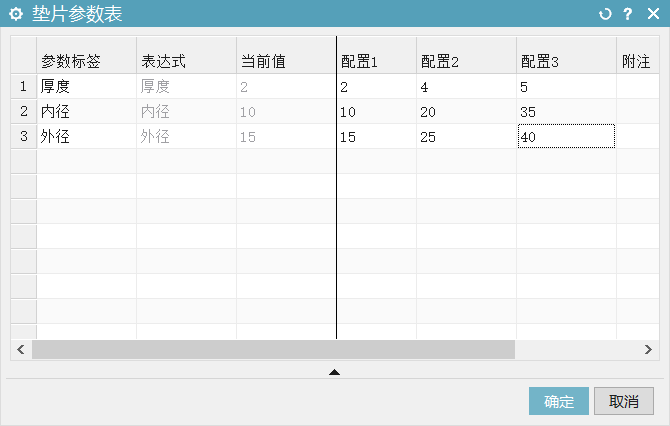

双击参数表名称,进入到参数表,并将各个配置的参数输入至表格中(图10)。

NX参数表功能介绍

图10


数据输入完成后,单击确定按钮,回到参数表对话框,双击不同的配置,窗口中的模型会根据配置参数自动变化(图11)。注:当前配置会在图标中显示绿色原点。

NX参数表功能介绍

图11


以上就是参数表命令的使用方法,相比于部件族命令,参数表命令主要针对单个零件,可以快速根据对应的参数更改模型。希望对于大家使用该命令时有所帮助。
