NX表达式功能更新外部更改方法

适用版本：NX12以后

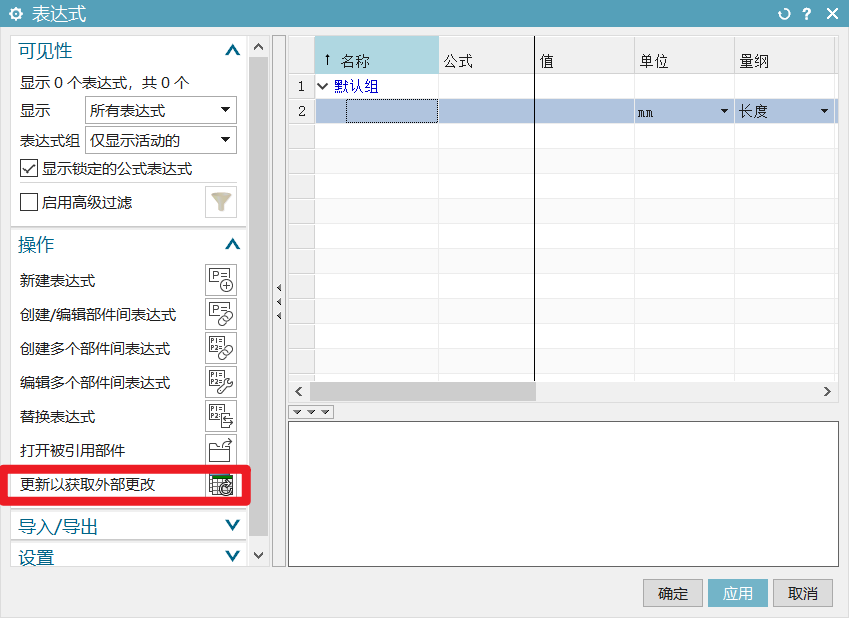

表达式是NX软件中参数化设计的一个利器，通过表达式功能可以创建参数化模型。用户通过修改表达式的值，就可以快速完成模型修改，达到设计人员所需要的结果。在NX中，通过“更新以获取外部更改”功能（图1）可以与Excel表格链接，并实现更改Excel表格内容，即可使NX模型参数发生变化。

图1

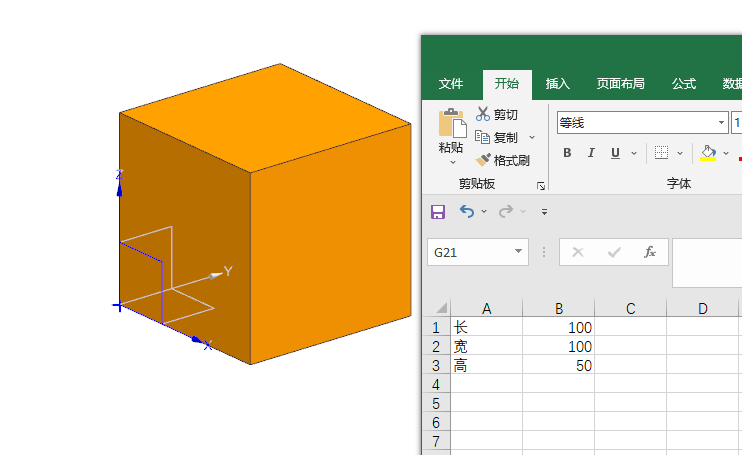

下面就来介绍下这个命令的具体使用方法，以下图方块为例（图2）。

图2

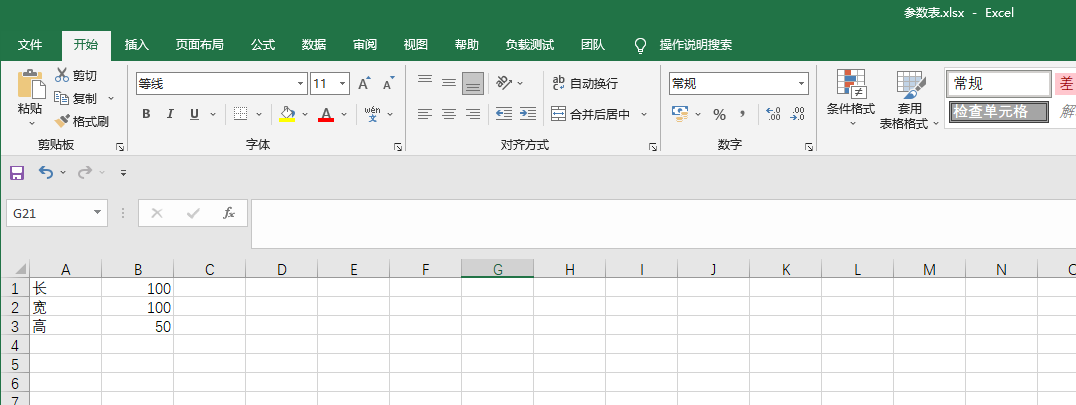

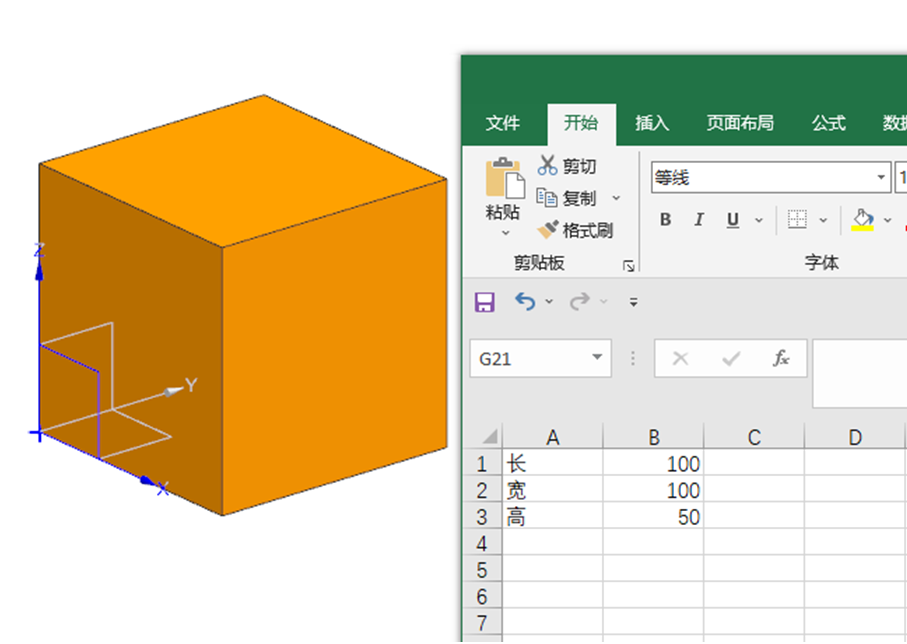

首先，需要创建一个Excel表格，将其命名为“方块参数表”，并在表格中输入方块的参数（图3）。

图3

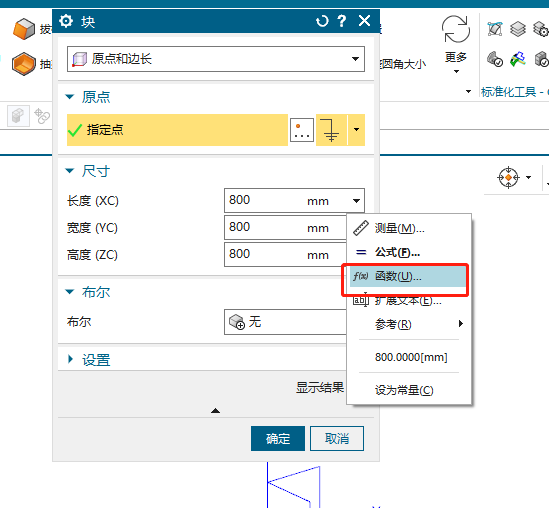

然后，进入到NX，打开方块命令，通过函数输入方块参数（图4）。

图4

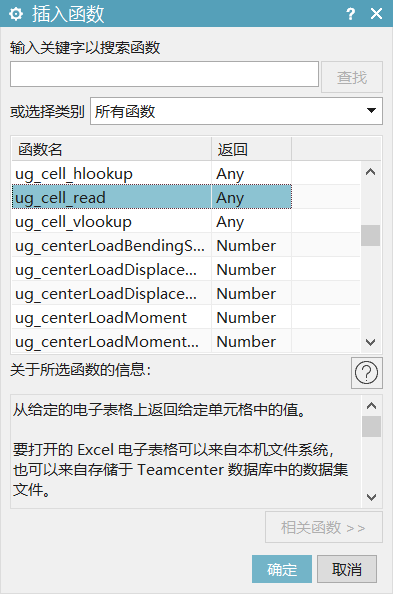

在插入函数对话框中，选择ug_cell_read函数（图5），通过此函数来读取Excel表格中的参数。

图5

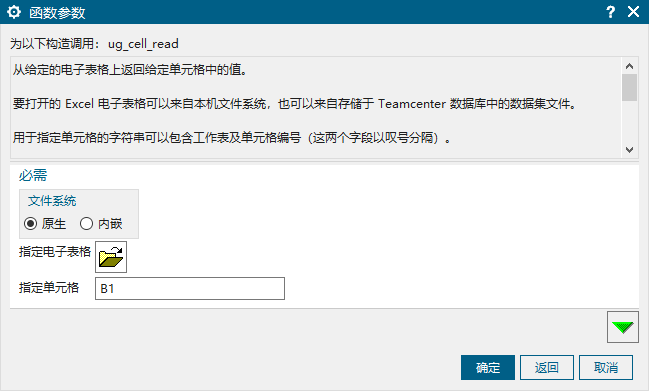

在函数参数对话框中，指定桌面的“方块参数表”，并手动输入直径参数的单元格“B1”，确定（图6）。

图6

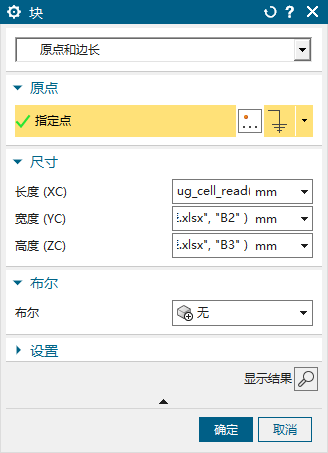

以同样的方式通过函数命令输入其它参数，并确定（图7）。

图7

方块模型创建完成后，如果需要修改方块参数，可以直接修改Excel表中的参数，修改完成后，进入到NX表达式命令，单击“更新以获取外部更改”功能并确定，方块就会跟随Excel表格中的参数变化而变化（图8）。

图8

以上就是表达式命令中“更新以获取外部更改”功能的使用方法，使用该功能实现利用外部的数据表来驱动模型的更改。
