适用版本：NX
在模具设计过程中，一般需要导入其它格式的产品模型数据用于模仁设计。由于是不同软件间的数据转换，会导致一些破面现象发生，怎样快速发现这些破面，修补这些破面呢？NX针对这一业务场景为用户提供了“检查几何体”和“片体边界分析”功能，可以快速检查出问题所在。同时，也提供了诸如：“N边曲面”、“修补开口”、“填充曲面”等功能来快速完成补面操作。下面就以修补一个.igs格式的导入数据为例，介绍一下NX中快速补面的业务流程，具体如下。

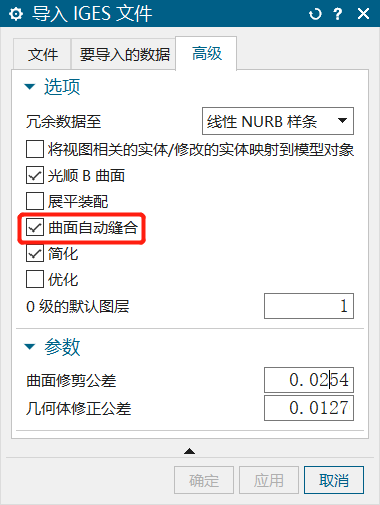

第一步，导入.igs格式数据在NX中可以通过导入或打开.igs格式的模型数据，其本质是一样的。将“曲面自动缝合”勾选上后，导入的就是缝合好的片体（如图1所示）。导入方法比较简单，就不再赘述了。
图1
第二步，做数据检查模型数据导入后，会存在一些问题，可以利用“检查几何体”功能进行模型检查。勾选“高亮显示结果”后，对应的问题项就会在模型数据中被标记出来，方便查看，如图2所示：
图2

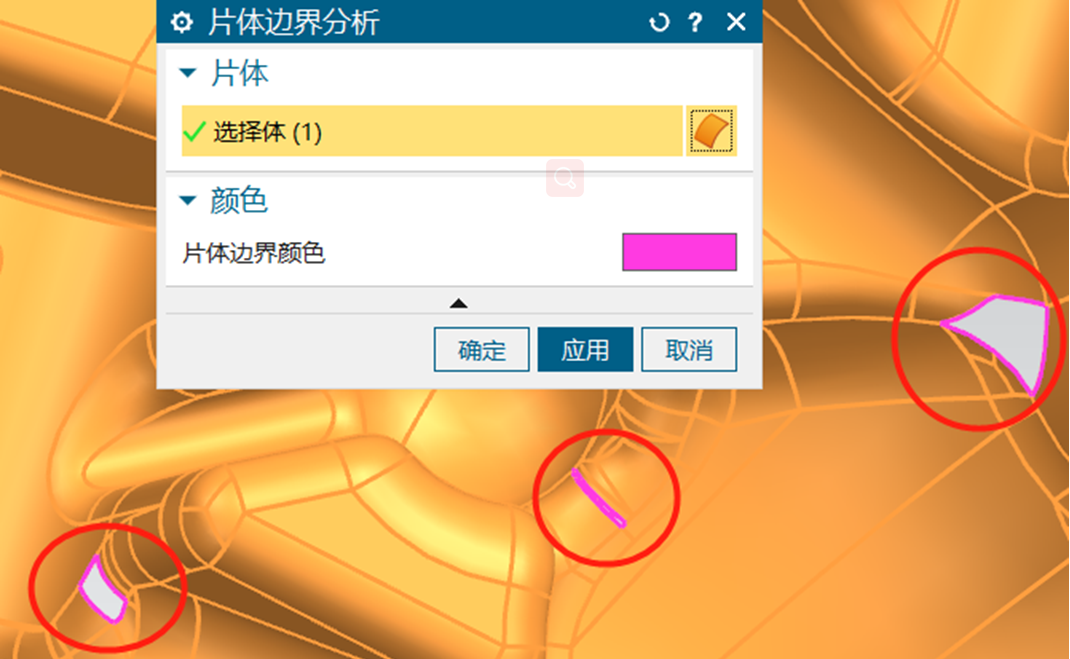

第三步，做破面边界标记上一步可以检查出问题，但观察不明显，我们可以使用“片体边界分析”功能来分析片体的边界，系统会把所有开口的边界用醒目的颜色标记出来，这样更方便工程师查看有问题的部分，不容易溜掉需要修补的部位，如图3所示：
图3
第四步，做破面修补修补破面比较常用工具有“N边曲面”、“修补开口”、“填充曲面”，它们都有各自的特点，下面分别介绍一下：

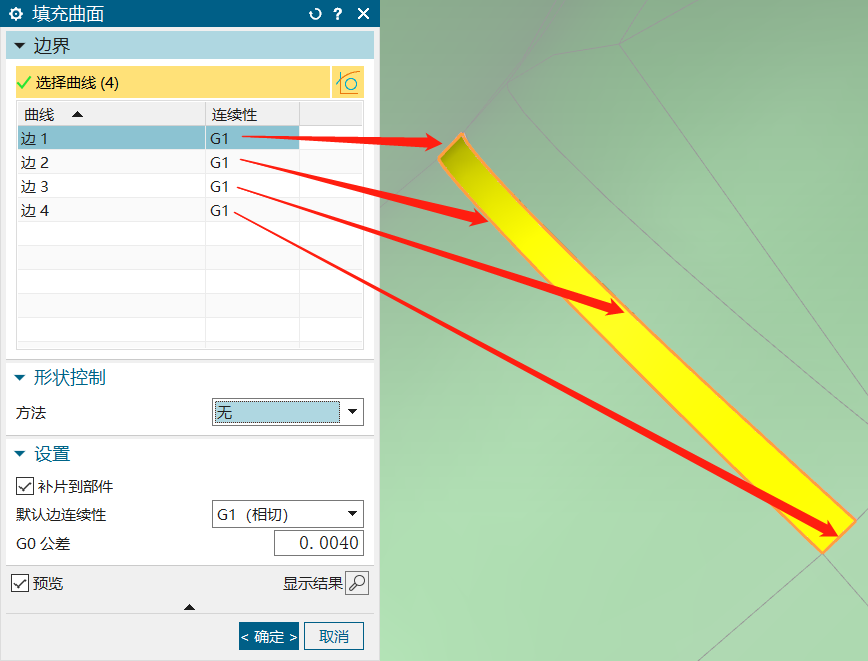

填充曲面 直接选择要补面区域的边缘，系统自动把补面定义成和边缘对应的面相切，即G1。如果个别边缘的质量不好，允许手动调成G0位置，完成补面创建。还可以在合理范围内放大公差，来保证补片成功。这个功能创建的补面不需要再缝合，如图4所示。
图4

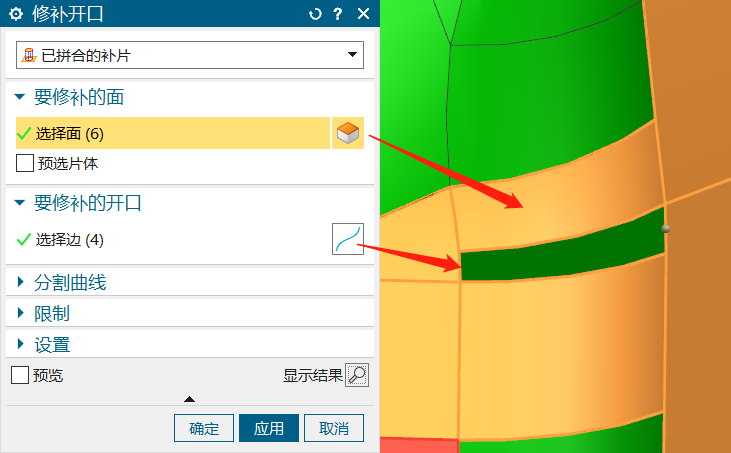

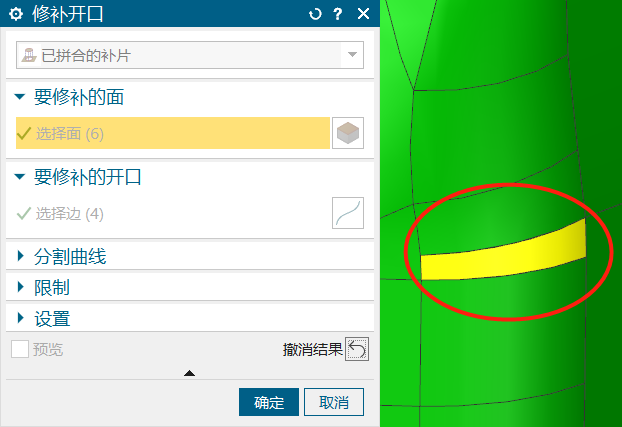

修补开口 先选择要修补的面，即修补区域周围的面，然后选择选择区域边缘，系统自动创建和周围面相切的面，保证和周围面平滑过渡。在合理范围内放大公差同样能够提高补面的成功率，创建出来的补面是独立的需要缝合，如图5、6所示。
图5
图6

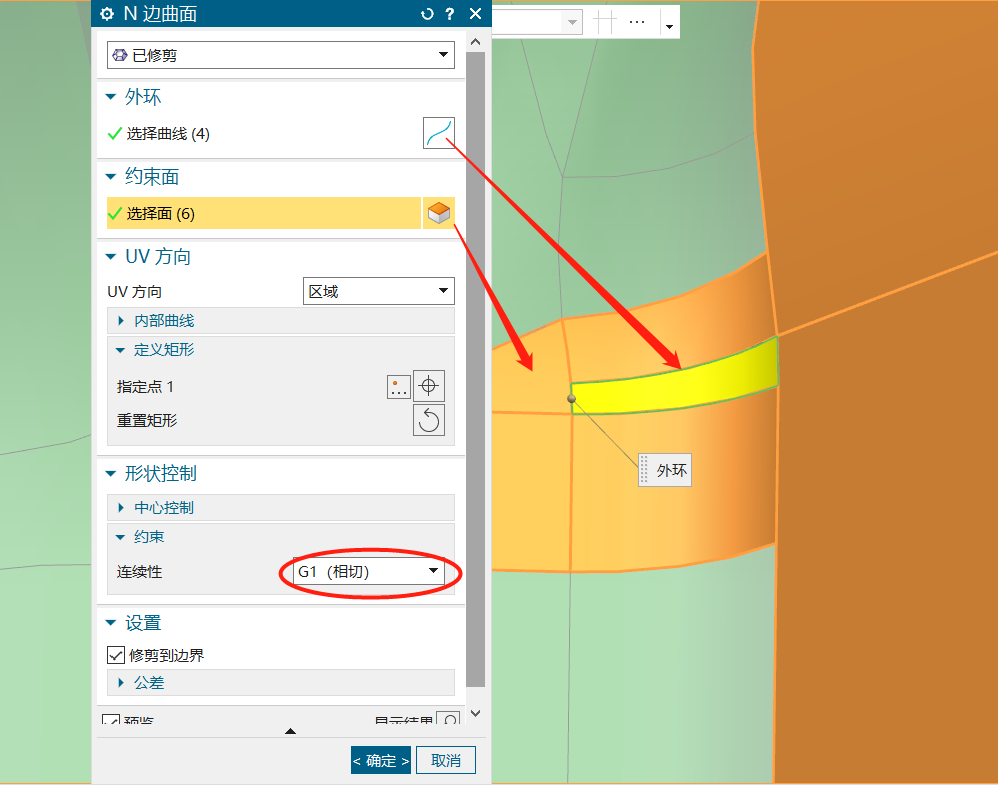

N边曲面 先选择补面区域的边缘，再定义约束面，所谓的约束面就是补面区域周围的面，让创建的补面和其周围面平滑过渡。补面的连续性可选G0或G1,默认选择G1,和周围面相切是我们需要的。N边曲面功能创建出来的补面也是独立的需要缝合，如图7所示。
图7
上述三种补面功能都可以实现同样的目的，在用法上不尽相同，我们可以尝试着都用一下，在应用过程中体会他们的特点。除了这三个功能以外，NX还有通过曲线组、通过曲线网格、艺术曲面等也可完成补面操作。本次分享主要针对其它软件转NX使用的用户，方便大家了解NX在快速补面方面的强大功能。
