NX模型视图展示多状态应用策略

适用版本：NX所有版本

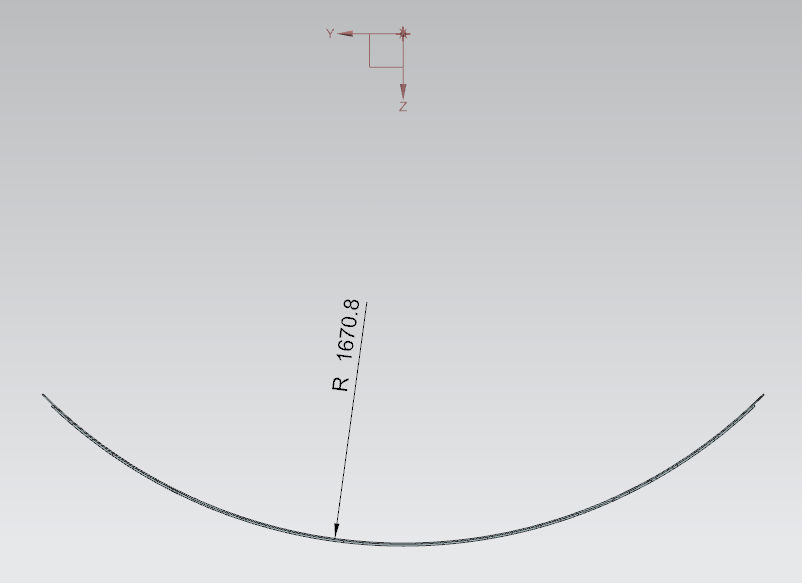

使用NX软件进行三维标注时，通常标准的操作方式都是先创建一个模型视图，再进行三维标注。这种方式的目的是可以通过模型视图将三维标注管理起来。通过切换视图可以直观的查看模型制造信息，使三维模型的制造信息表达的更加清晰明确，这也符合企业的标准要求。而针对有些零件，需要通过多个零件形态才能把零件表达清楚（如图1所示），一个半弧形的零件，通过俯视图可以标注圆弧半径。而如果想通过前视图标注零件的展开图信息（如图2所示），该如何操作呢，今天我们就把方法教给大家。

详细操作步骤如下：

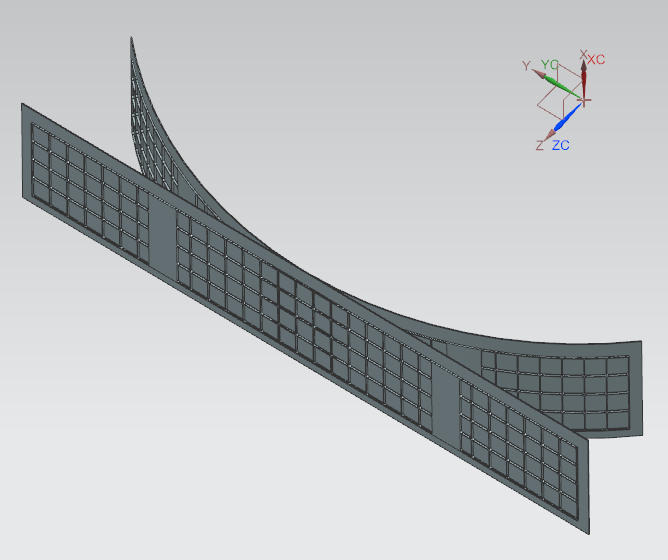

Step1:复制一个展开前的零件模型，此时视图中将存在两个模型状态，一个展开前的模型，一个展开后的模型。如图3所示：

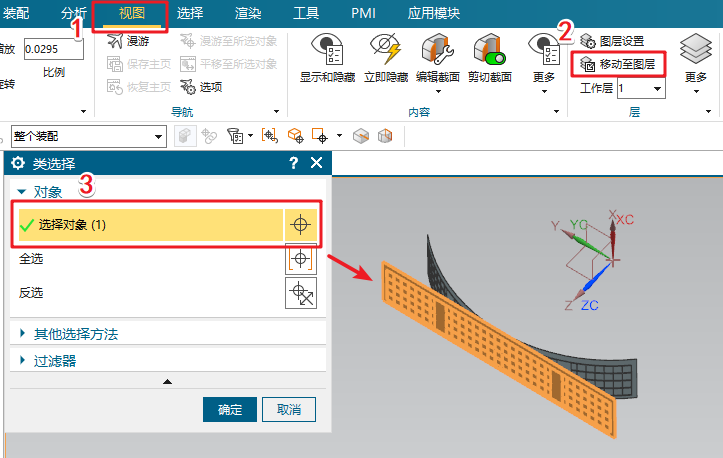

Step2：通过“移动至图层”功能，将展开的模型移动到图层2中，如图4所示：

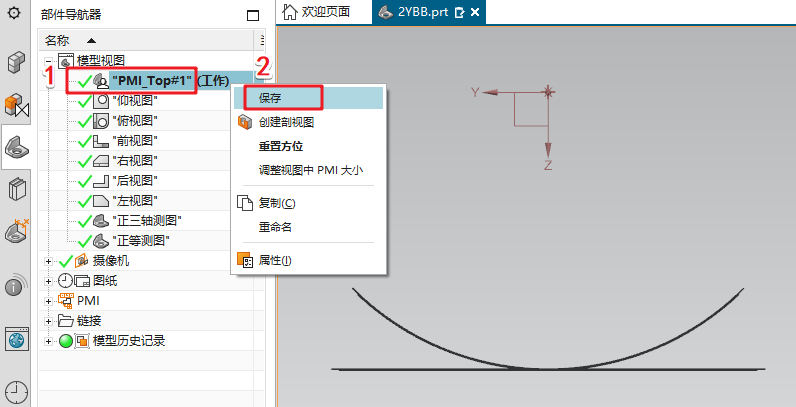

Step3：将零件在视图区域摆好方位，在模型视图结构树中新建俯视图“PMI_Top#1”（视图名称可自定义），并右键点击“保存”按钮，如图5所示：

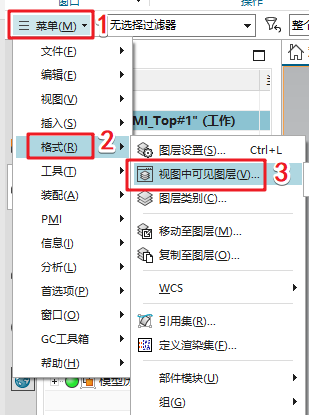

Step4：选择“菜单”下来栏，点击“格式”，选中“视图中可见图层”功能，如图6所示：

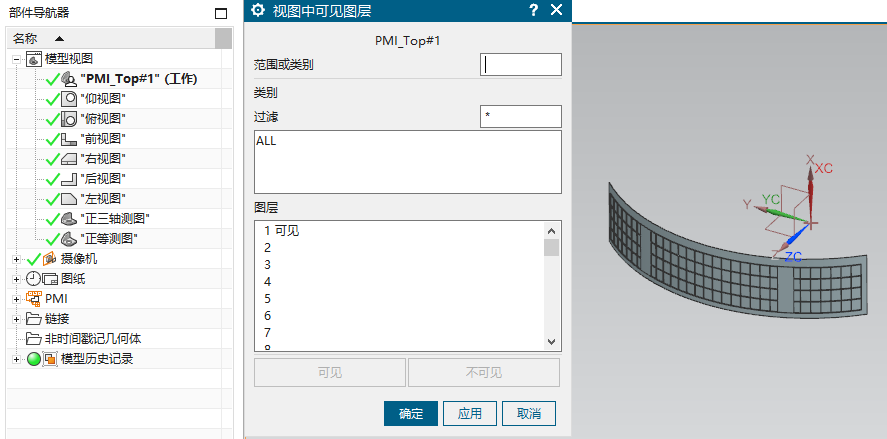

Step5：在弹出的对话框中，选择图层1为可见，图层2为不可见，点击“确定”按钮。此时“PMI_Top#1”视图中就仅仅只能看到零件的的圆弧状态，并点击右键保存视图，如图7所示。

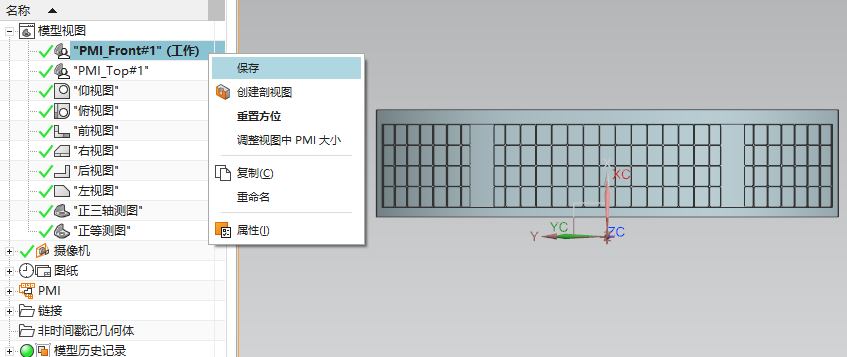

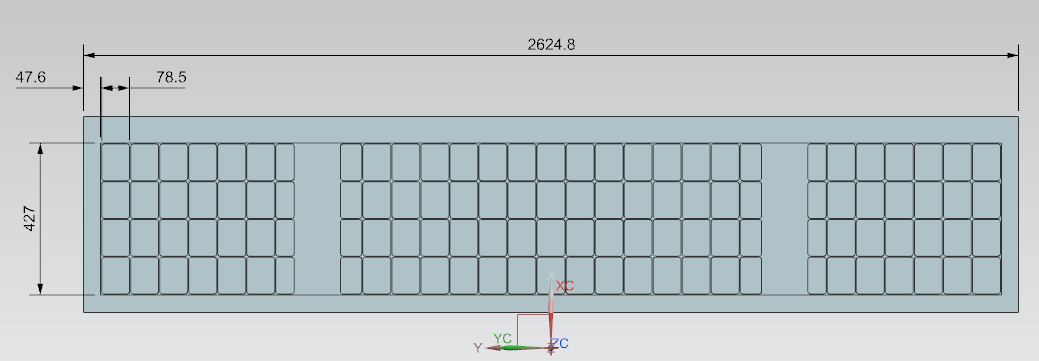

Step6：新建一个前视图“PMI_Front#1”（视图名称可自定义）；视图区域摆放好零件的方位并保存视图，如图8所示。

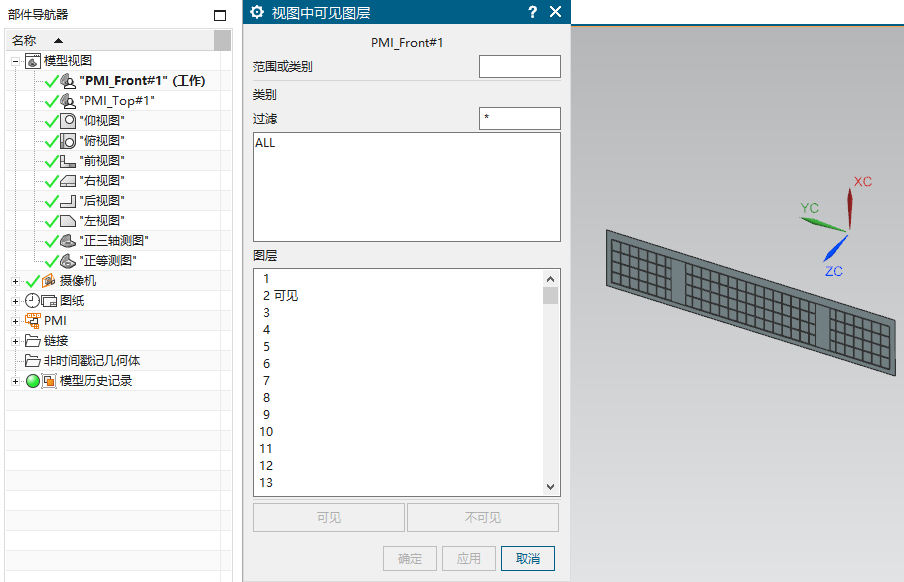

Step7：再次运用“视图中可见图层”功能。将图层1设为不可见，将图层2设为可见。如此设置，在“PMI_Front#1”模型视图中就仅仅只能看到展开后的模型，模型摆好方位后再次保存视图，如图9所示：

通过以上设置，就可以实现在不同的模型视图中查看不同的模型状态以及PMI标注。希望在以后的建模工作中能够给大家提供帮助。
